BMW MOTORRAD K 1200 LT 2002 Handleiding (in Dutch)

3
79
Starten – rijden – parkeren

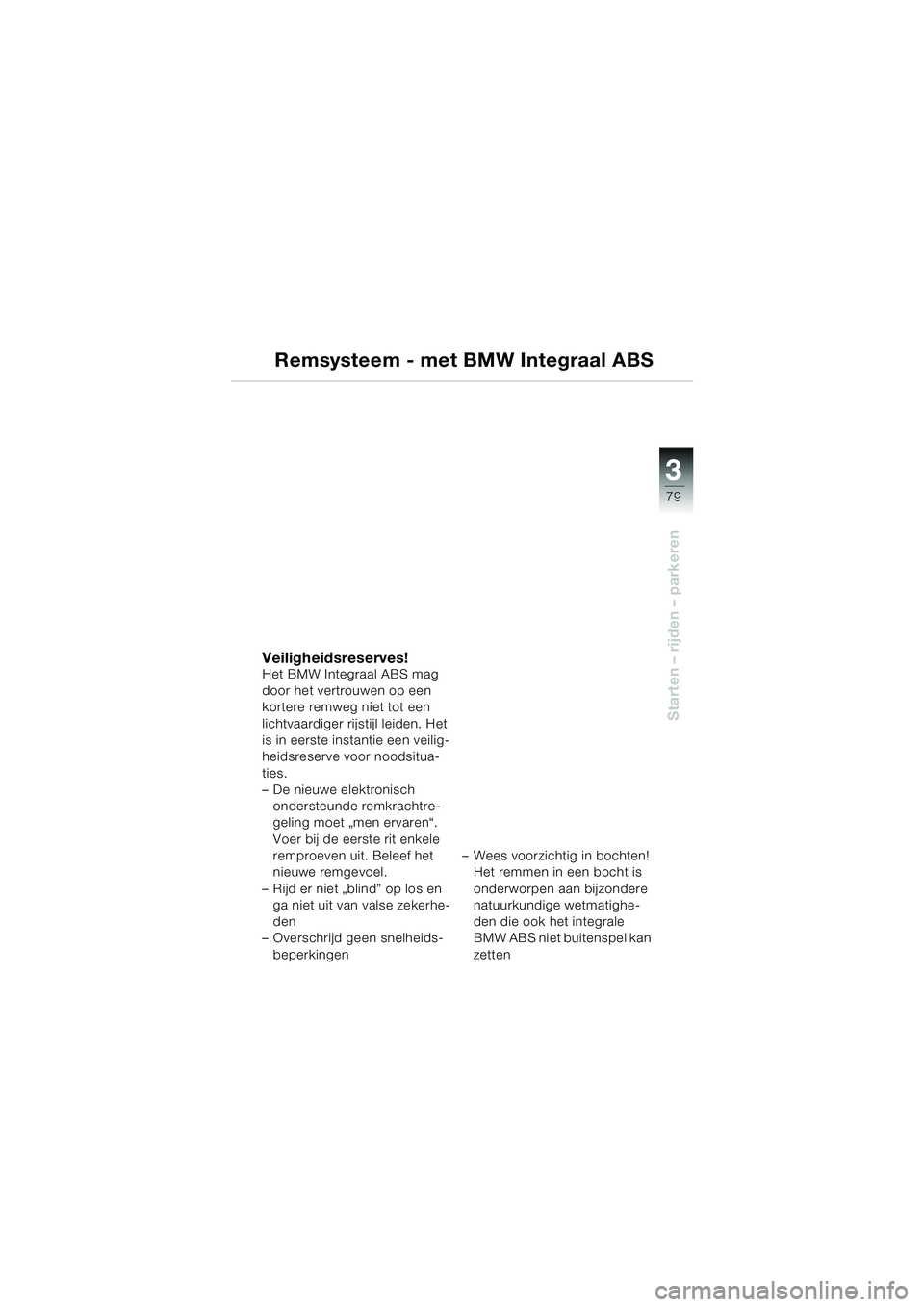

Remsysteem - met BMW Integraal ABS
Veiligheidsreserves!Het BMW Integraal ABS mag
door het vertrouwen op een
kortere remweg niet tot een
lichtvaardiger rijstijl leiden. Het
is in eerste instantie een veilig-
heidsreserve voor noodsitua-
ties.
–De nieuwe elektronisch
ondersteunde remkrachtre-
geling moet „men ervaren“.
Voer bij de eerste rit enkele
remproeven uit. Beleef het
nieuwe remgevoel.
–Rijd er niet „blind” op los en
ga niet uit van valse zekerhe-
den
–Overschrijd geen snelheids-
beperkingen–Wees voorzichtig in bochten!
Het remmen in een bocht is
onderworpen aan bijzondere
natuurkundige wetmatighe-
den die ook het integrale
BMW ABS niet buitenspel kan
zetten
10LTbkn4.bk Seite 79 Montag, 26. August 2002 1:36 13

80
Starten – rijden – parkeren
3
Remsysteem - met BMW Integraal ABS

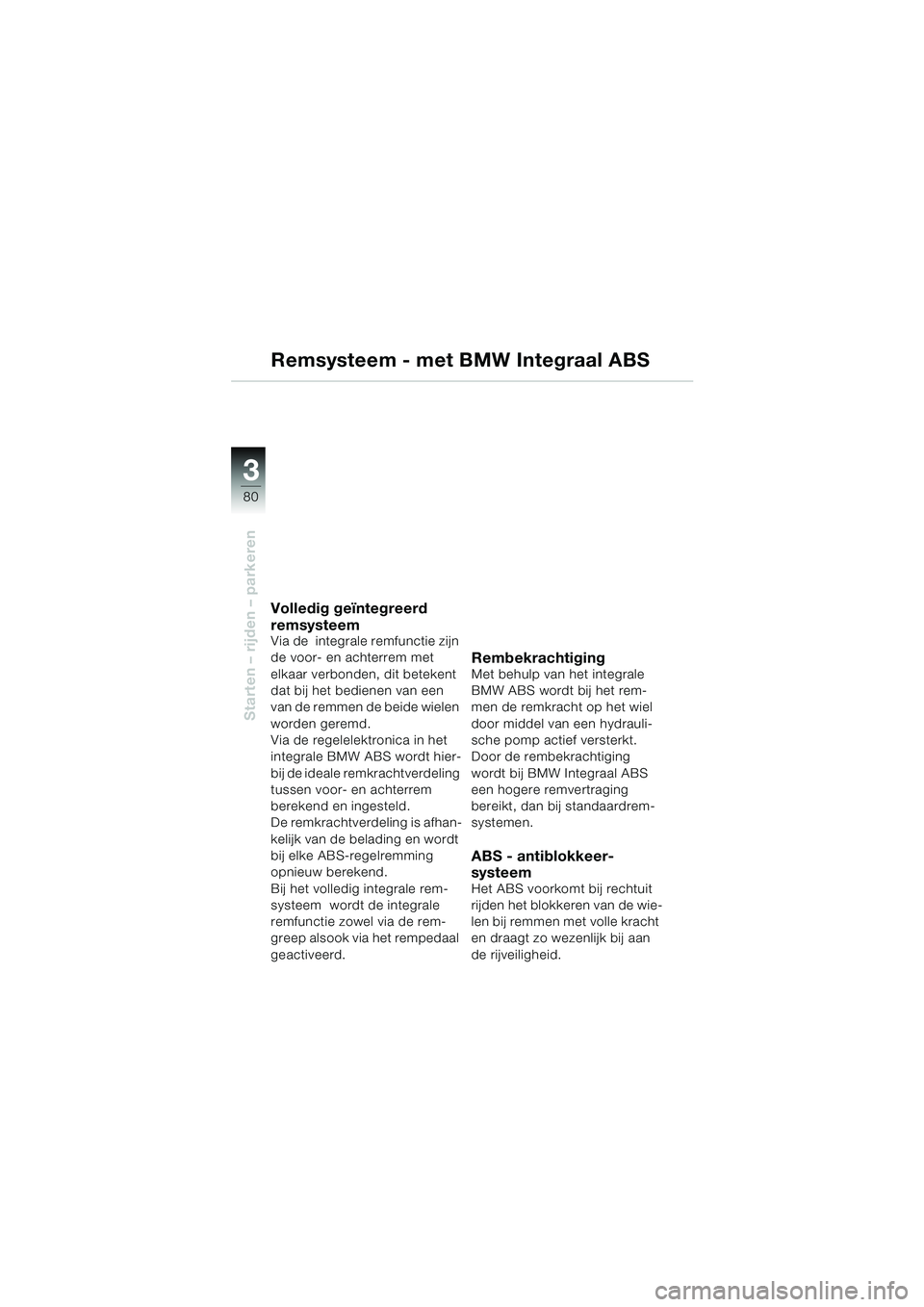

Volledig geïntegreerd
remsysteem
Via de integrale remfunctie zijn
de voor- en achterrem met
elkaar verbonden, dit betekent
dat bij het bedienen van een
van de remmen de beide wielen
worden geremd.
Via de regelelektronica in het
integrale BMW ABS wordt hier-
bij de ideale remkrachtverdeling
tussen voor- en achterrem
berekend en ingesteld.
De remkrachtverdeling is afhan-
kelijk van de belading en wordt
bij elke ABS-regelremming
opnieuw berekend.
Bij het volledig integrale rem-
systeem wordt de integrale
remfunctie zowel via de rem-
greep alsook via het rempedaal
geactiveerd.
RembekrachtigingMet behulp van het integrale
BMW ABS wordt bij het rem-
men de remkracht op het wiel
door middel van een hydrauli-
sche pomp actief versterkt.
Door de rembekrachtiging
wordt bij BMW Integraal ABS
een hogere remvertraging
bereikt, dan bij standaardrem-
systemen.
ABS - antiblokkeer-
systeem
Het ABS voorkomt bij rechtuit
rijden het blokkeren van de wie-
len bij remmen met volle kracht
en draagt zo wezenlijk bij aan
de rijveiligheid.
10LTbkn4.bk Seite 80 Montag, 26. August 2002 1:36 13

3
81
Starten – rijden – parkeren
Remsysteem - met BMW Integraal ABS

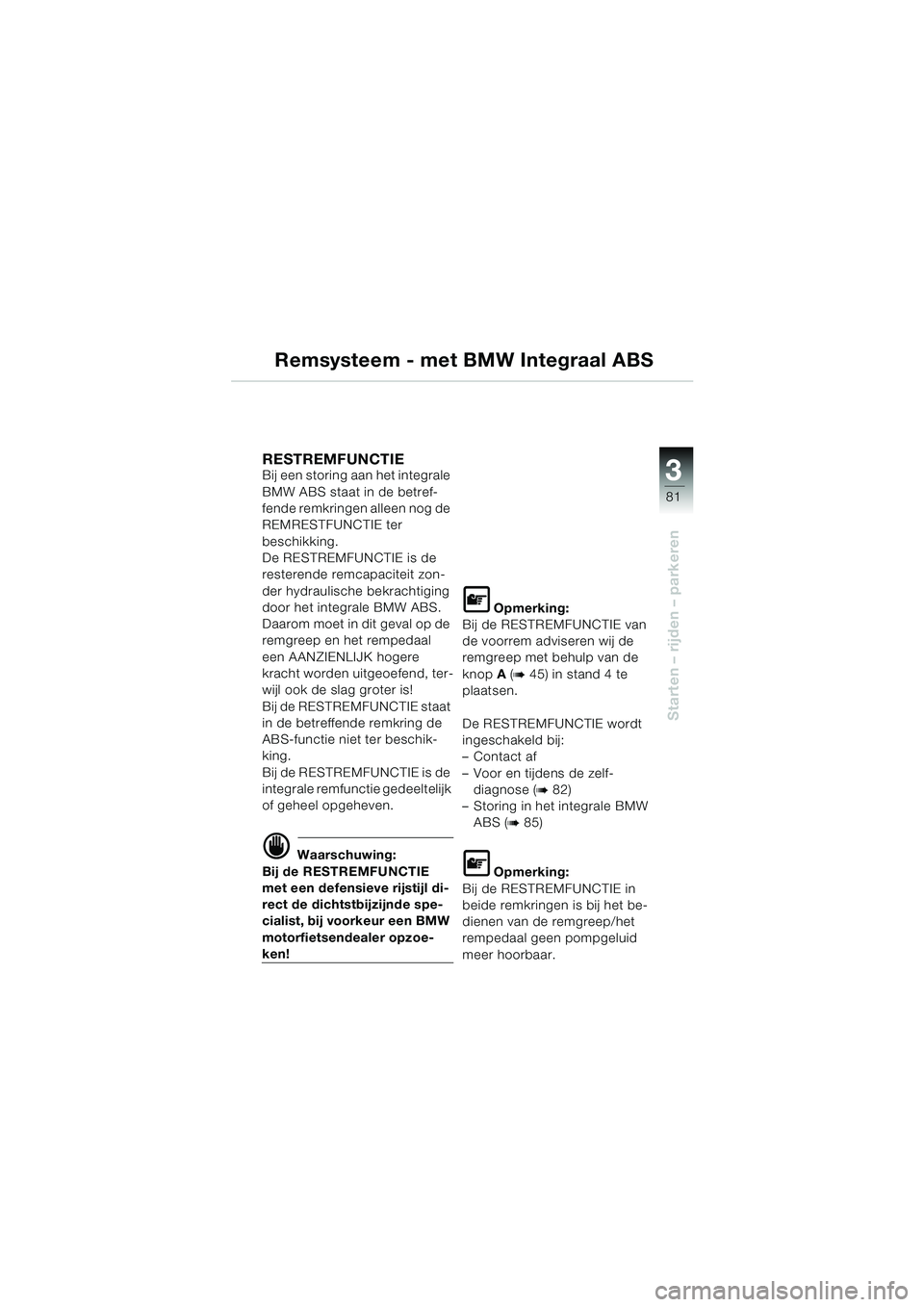

RESTREMFUNCTIE Bij een storing aan het integrale
BMW ABS staat in de betref-
fende remkringen alleen nog de
REMRESTFUNCTIE ter
beschikking.
De RESTREMFUNCTIE is de
resterende remcapaciteit zon-
der hydraulische bekrachtiging
door het integrale BMW ABS.
Daarom moet in dit geval op de
remgreep en het rempedaal
een AANZIENLIJK hogere
kracht worden uitgeoefend, ter-
wijl ook de slag groter is!
Bij de RESTREMFUNCTIE staat
in de betreffende remkring de
ABS-functie niet ter beschik-
king.
Bij de RESTREMFUNCTIE is de
integrale remfunctie gedeeltelijk
of geheel opgeheven.
d Waarschuwing:
Bij de RESTREMFUNCTIE
met een defensieve rijstijl di-
rect de dichtstbijzijnde spe-
cialist, bij voorkeur een BMW
motorfietsendealer opzoe-
ken!
L Opmerking:
Bij de RESTREMFUNCTIE van
de voorrem adviseren wij de
remgreep met behulp van de
knop A (
b 45) in stand 4 te
plaatsen.
De RESTREMFUNCTIE wordt
ingeschakeld bij:
–Contact af
–Voor en tijdens de zelf-
diagnose (
b 82)
–Storing in het integrale BMW
ABS (
b 85)
L Opmerking:
Bij de RESTREMFUNCTIE in
beide remkringen is bij het be-
dienen van de remgreep/het
rempedaal geen pompgeluid
meer hoorbaar.
10LTbkn4.bk Seite 81 Montag, 26. August 2002 1:36 13

82
Starten – rijden – parkeren
3
12 Remsysteem - met BMW Integraal ABS
Zelfdiagnose met wegrijtestDe juiste werking van het inte-
grale BMW ABS-systeem wordt
door de zelfdiagnose en de
wegrijtest gecontroleerd.
De zelfdiagnose vindt automa-
tisch plaats na het inschakelen
van het contact.
d Waarschuwing:
Voorwaarde voor de uitvoering
van de zelfdiagnose is dat de
remgreep/het rempedaal niet
wordt gebruikt.
Vo o r b eëindiging van de zelfdia-
gnose is alleen de RESTREM-
FUNCTIE beschikbaar (b 81).Zo nodig de remgreep losla-
ten
Zet het contact aan
Eerst:
–waarschuwingslamp ABS1:
4 Hz - knipperen
–waarschuwingslamp
algemeen2:
continu branden
bDe zelfdiagnose wordt uit-
gevoerd
Vervolgens:
–waarschuwingslamp ABS1:
1 Hz - knipperen
–waarschuwingslamp
algemeen2:
brandt niet
bDe zelfdiagnose werd met
succes uitgevoerd
10LTbkn4.bk Seite 82 Montag, 26. August 2002 1:36 13

3
83
Starten – rijden – parkeren
12 Remsysteem - met BMW Integraal ABS

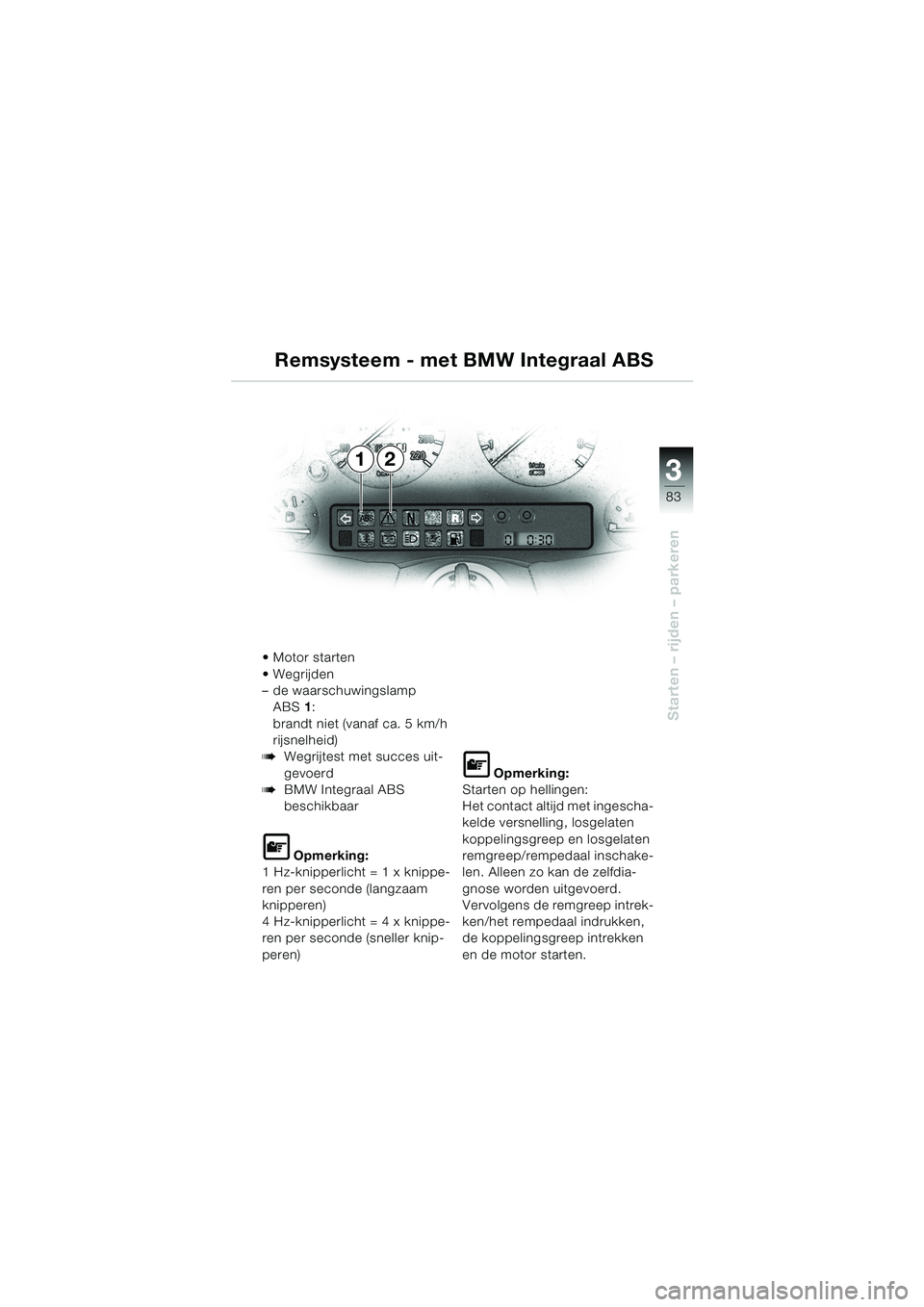

Motor starten
Wegrijden
–de waarschuwingslamp
ABS1:
brandt niet (vanaf ca. 5 km/h
rijsnelheid)
bWegrijtest met succes uit-
gevoerd
bBMW Integraal ABS
beschikbaar
L Opmerking:
1 Hz-knipperlicht = 1 x knippe-
ren per seconde (langzaam
knipperen)
4 Hz-knipperlicht = 4 x knippe-
ren per seconde (sneller knip-
peren)
L Opmerking:
Starten op hellingen:
Het contact altijd met ingescha-
kelde versnelling, losgelaten
koppelingsgreep en losgelaten
remgreep/rempedaal inschake-
len. Alleen zo kan de zelfdia-
gnose worden uitgevoerd.
Vervolgens de remgreep intrek-
ken/het rempedaal indrukken,
de koppelingsgreep intrekken
en de motor starten.
10LTbkn4.bk Seite 83 Montag, 26. August 2002 1:36 13

84
Starten – rijden – parkeren
3
Remsysteem - met BMW Integraal ABS

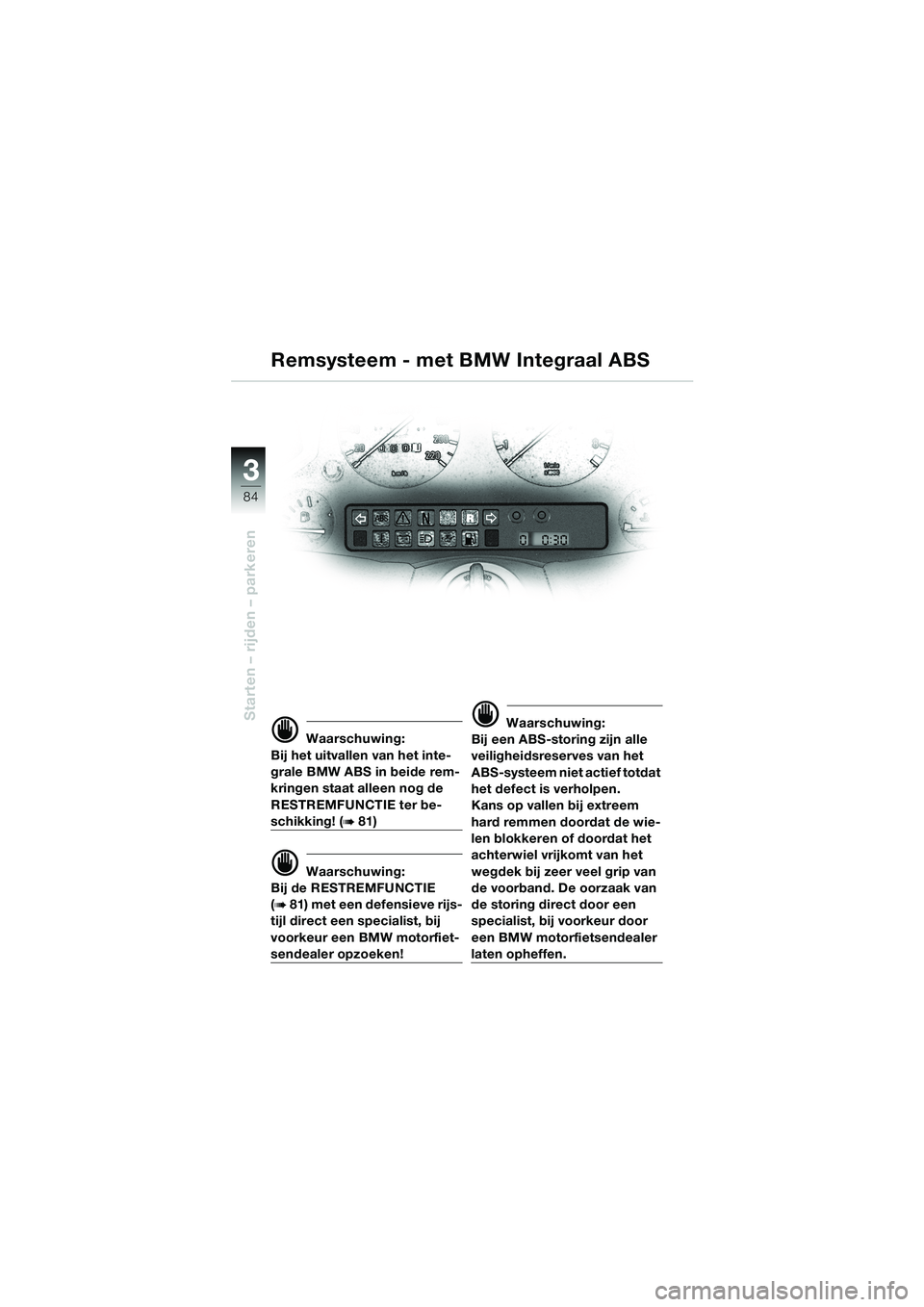

d Waarschuwing:
Bij het uitvallen van het inte-
grale BMW ABS in beide rem-
kringen staat alleen nog de
RESTREMFUNCTIE ter be-
schikking! (b 81)
d Waarschuwing:
Bij de RESTREMFUNCTIE
(
b 81) met een defensieve rijs-
tijl direct een specialist, bij
voorkeur een BMW motorfiet-
sendealer opzoeken!
d Waarschuwing:
Bij een ABS-storing zijn alle
veiligheidsreserves van het
ABS-systeem niet actief totdat
het defect is verholpen.
Kans op vallen bij extreem
hard remmen doordat de wie-
len blokkeren of doordat het
achterwiel vrijkomt van het
wegdek bij zeer veel grip van
de voorband. De oorzaak van
de storing direct door een
specialist, bij voorkeur door
een BMW motorfietsendealer
laten opheffen.
10LTbkn4.bk Seite 84 Montag, 26. August 2002 1:36 13

3
85
Starten – rijden – parkeren

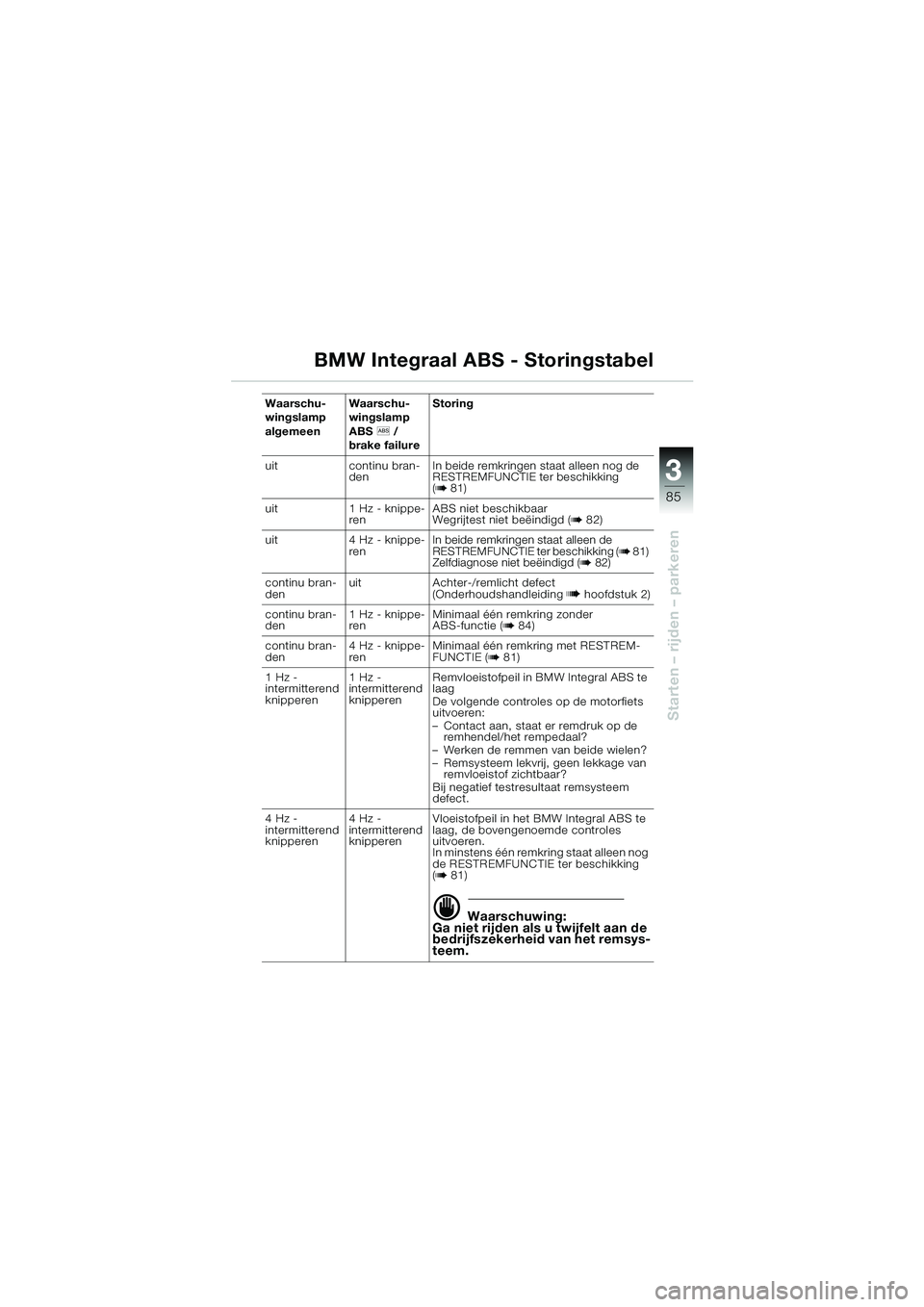

BMW Integraal ABS - Storingstabel
Waarschu-
wingslamp
algemeenWaarschu-
wingslamp
ABSl /
brake failureStoring
uit continu bran-
denIn beide remkringen staat alleen nog de
RESTREMFUNCTIE ter beschikking
(
b 81)
uit 1 Hz - knippe-
renABS niet beschikbaar
Wegrijtest niet beëindigd (
b 82)
uit 4 Hz - knippe-
renIn beide remkringen staat alleen de
RESTREMFUNCTIE ter beschikking (
b 81)
Zelfdiagnose niet beëindigd (b 82)
continu bran-
denuit Achter-/remlicht defect
(Onderhoudshandleiding b hoofdstuk 2)
continu bran-
den1 Hz - knippe-
renMinimaal één remkring zonder
ABS-functie (
b 84)
continu bran-
den4 Hz - knippe-
renMinimaal één remkring met RESTREM-
FUNCTIE (
b 81)
1 Hz -
intermitterend
knipperen1 Hz -
intermitterend
knipperenRemvloeistofpeil in BMW Integral ABS te
laag
De volgende controles op de motorfiets
uitvoeren:
–Contact aan, staat er remdruk op de
remhendel/het rempedaal?
–Werken de remmen van beide wielen?
–Remsysteem lekvrij, geen lekkage van
remvloeistof zichtbaar?
Bij negatief testresultaat remsysteem
defect.
4 Hz -
intermitterend
knipperen4 Hz -
intermitterend
knipperenVloeistofpeil in het BMW Integral ABS te
laag, de bovengenoemde controles
uitvoeren.
In minstens één remkring staat alleen nog
de RESTREMFUNCTIE ter beschikking
(
b 81)
d Waarschuwing:
Ga niet rijden als u twijfelt aan de
bedrijfszekerheid van het remsys-
teem.
10LTbkn4.bk Seite 85 Montag, 26. August 2002 1:36 13

86
Veilig op weg
4

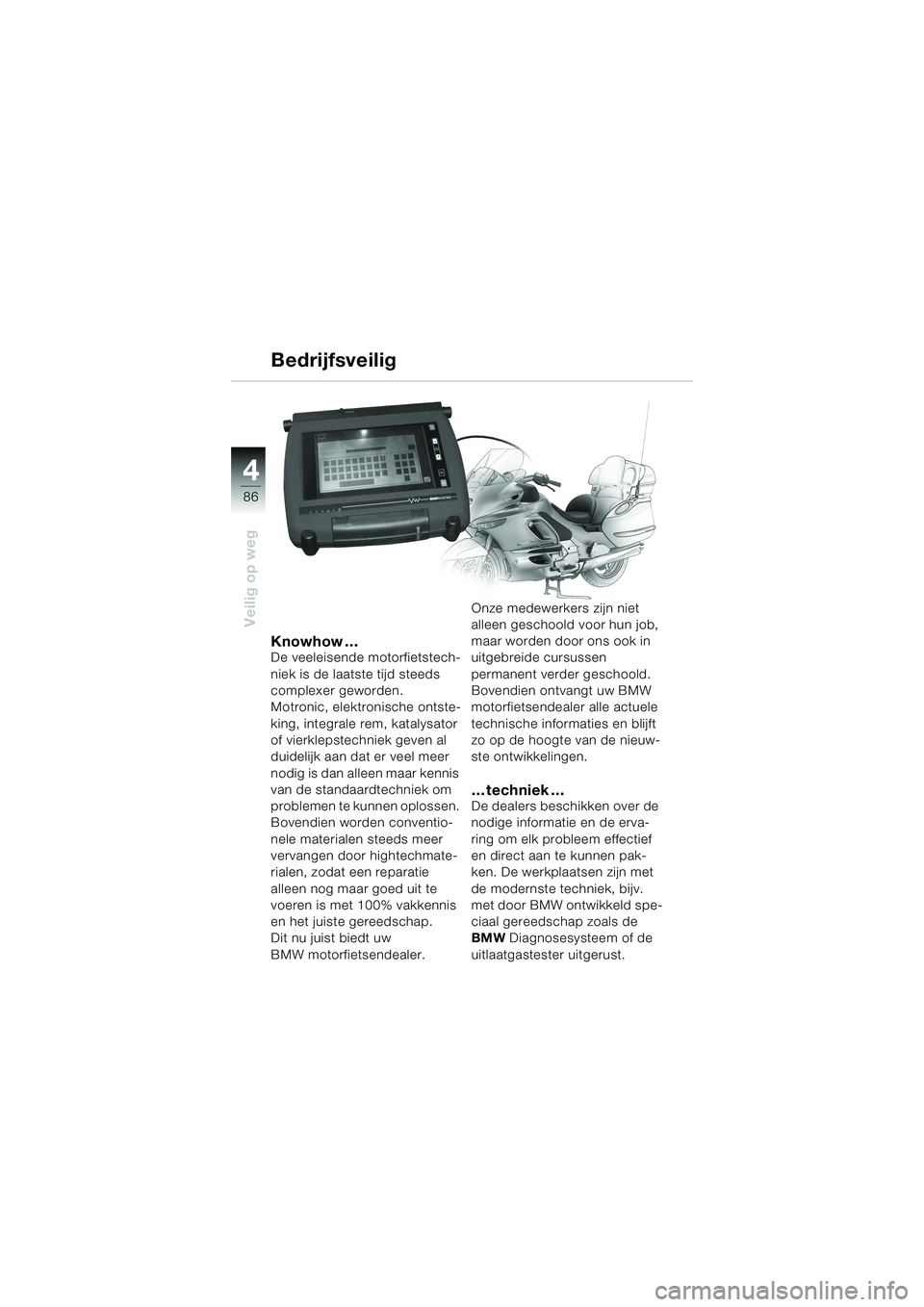

Knowhow…De veeleisende motorfietstech-
niek is de laatste tijd steeds
complexer geworden.
Motronic, elektronische ontste-
king, integrale rem, katalysator
of vierklepstechniek geven al
duidelijk aan dat er veel meer
nodig is dan alleen maar kennis
van de standaardtechniek om
problemen te kunnen oplossen.
Bovendien worden conventio-
nele materialen steeds meer
vervangen door hightechmate-
rialen, zodat een reparatie
alleen nog maar goed uit te
voeren is met 100% vakkennis
en het juiste gereedschap.
Dit nu juist biedt uw
BMW motorfietsendealer.Onze medewerkers zijn niet
alleen geschoold voor hun job,
maar worden door ons ook in
uitgebreide cursussen
permanent verder geschoold.
Bovendien ontvangt uw BMW
motorfietsendealer alle actuele
technische informaties en blijft
zo op de hoogte van de nieuw-
ste ontwikkelingen.
…techniek…De dealers beschikken over de
nodige informatie en de erva-
ring om elk probleem effectief
en direct aan te kunnen pak-
ken. De werkplaatsen zijn met
de modernste techniek, bijv.
met door BMW ontwikkeld spe-
ciaal gereedschap zoals de
BMWDiagnosesysteem of de
uitlaatgastester uitgerust.
Bedrijfsveilig
10LTbkn4.bk Seite 86 Montag, 26. August 2002 1:36 13

4
87
Veilig op weg

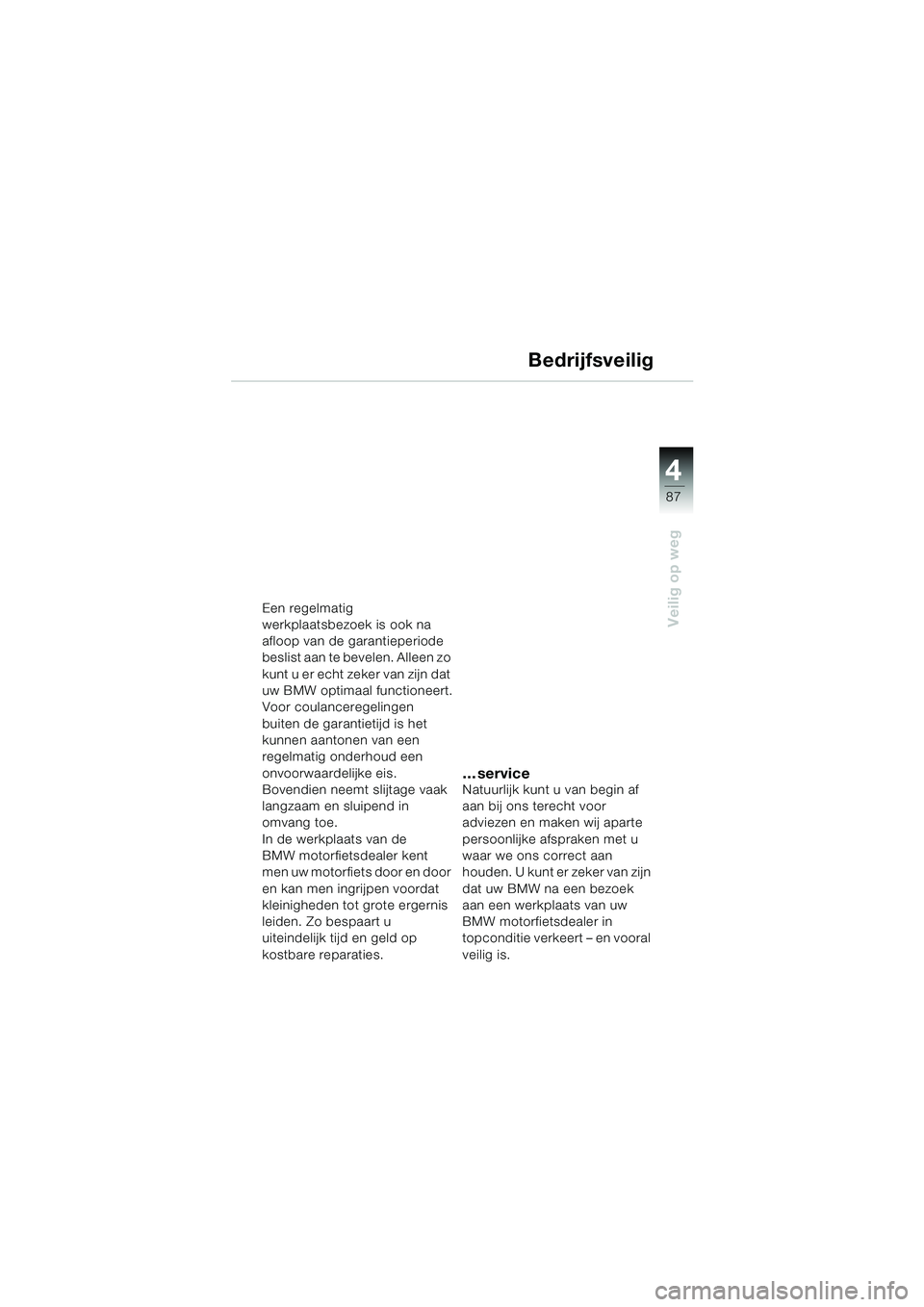

Bedrijfsveilig
Een regelmatig
werkplaatsbezoek is ook na
afloop van de garantieperiode
beslist aan te bevelen. Alleen zo
kunt u er echt zeker van zijn dat
uw BMW optimaal functioneert.
Voor coulanceregelingen
buiten de garantietijd is het
kunnen aantonen van een
regelmatig onderhoud een
onvoorwaardelijke eis.
Bovendien neemt slijtage vaak
langzaam en sluipend in
omvang toe.
In de werkplaats van de
BMW motorfietsdealer kent
men uw motorfiets door en door
en kan men ingrijpen voordat
kleinigheden tot grote ergernis
leiden. Zo bespaart u
uiteindelijk tijd en geld op
kostbare reparaties.
…serviceNatuurlijk kunt u van begin af
aan bij ons terecht voor
adviezen en maken wij aparte
persoonlijke afspraken met u
waar we ons correct aan
houden. U kunt er zeker van zijn
dat uw BMW na een bezoek
aan een werkplaats van uw
BMW motorfietsdealer in
topconditie verkeert – en vooral
veilig is.
10LTbkn4.bk Seite 87 Montag, 26. August 2002 1:36 13

88
Veilig op weg
4

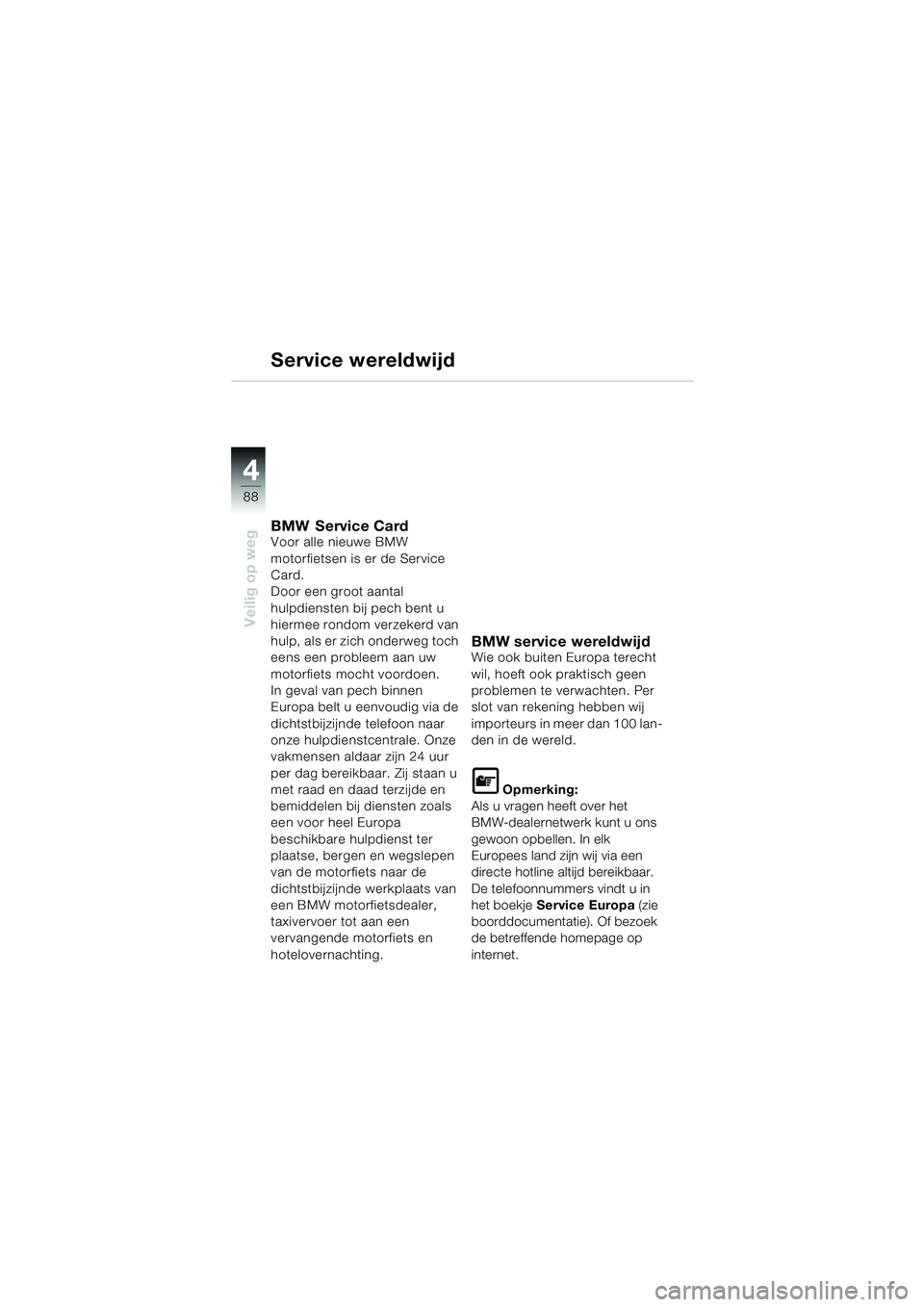

Service wereldwijd
BMW Service CardVoor alle nieuwe BMW
motorfietsen is er de Service
Card.
Door een groot aantal
hulpdiensten bij pech bent u
hiermee rondom verzekerd van
hulp, als er zich onderweg toch
eens een probleem aan uw
motorfiets mocht voordoen.
In geval van pech binnen
Europa belt u eenvoudig via de
dichtstbijzijnde telefoon naar
onze hulpdienstcentrale. Onze
vakmensen aldaar zijn 24 uur
per dag bereikbaar. Zij staan u
met raad en daad terzijde en
bemiddelen bij diensten zoals
een voor heel Europa
beschikbare hulpdienst ter
plaatse, bergen en wegslepen
van de motorfiets naar de
dichtstbijzijnde werkplaats van
een BMW motorfietsdealer,
taxivervoer tot aan een
vervangende motorfiets en
hotelovernachting.
BMW service wereldwijdWie ook buiten Europa terecht
wil, hoeft ook praktisch geen
problemen te verwachten. Per
slot van rekening hebben wij
importeurs in meer dan 100 lan-
den in de wereld.
L Opmerking:
Als u vragen heeft over het
BMW-dealernetwerk kunt u ons
gewoon opbellen. In elk
Europees land zijn wij via een
directe hotline altijd bereikbaar.
De telefoonnummers vindt u in
het boekje Service Europa (zie
boorddocumentatie). Of bezoek
de betreffende homepage op
internet.
10LTbkn4.bk Seite 88 Montag, 26. August 2002 1:36 13
