BMW MOTORRAD K 1200 R 2006 Betriebsanleitung (in German)

Übersichten
Gesamtansicht links . . . . . . . . . . . 11
Gesamtansicht rechts . . . . . . . . . 13
Unter der Sitzbank . . . . . . . . . . . . 15
Lenkerarmatur links . . . . . . . . . . . 16
Lenkerarmatur rechts . . . . . . . . . . 17
Instrumentenkombination . . . . . . 18
Scheinwerfer . . . . . . . . . . . . . . . . . . 19
29zÜbersichten

210zÜbersichten

Gesamtansicht links1Kupplungsflüssigkeitsbe-
hälter ( 94)
2 Einstellung Federvor-
spannung hinten ( 58)
3 Sitzbankschloss, unter-
halb Rücklicht ( 54)
4 Einstellung Dämpfer hin-
ten ( 59)
5 Steckdose ( 80)
211zÜbersichten

212zÜbersichten

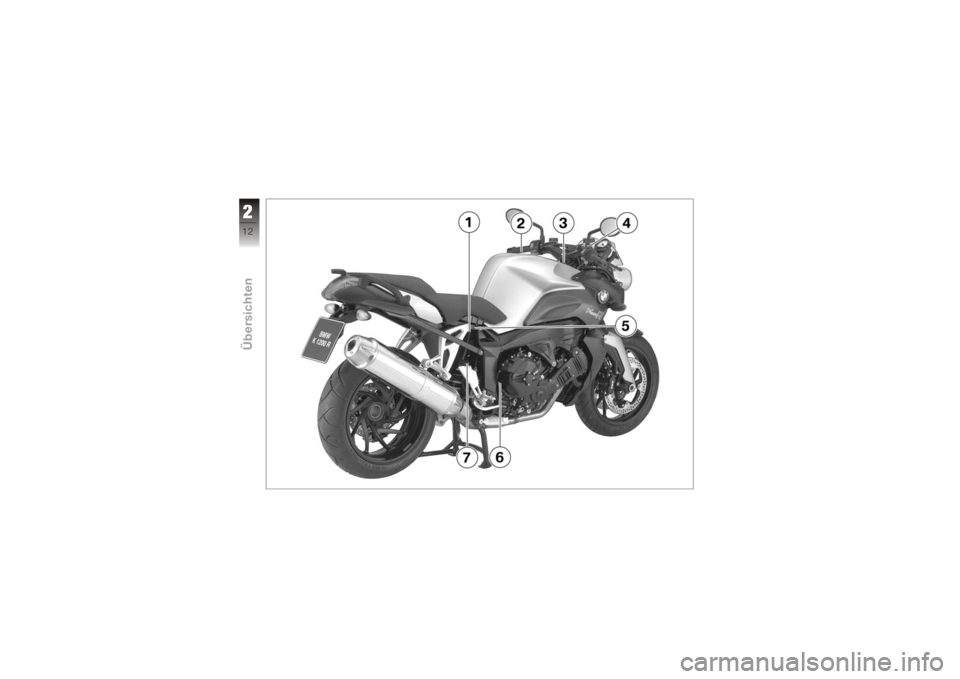

Gesamtansicht rechts1Anzeige Motorölstand
( 87)
2 Einfüllöffnung Kraftstoff
( 71)
3 Batteriefach ( 118)
4 Bremsflüssigkeitsbehälter
vorn ( 91)
5 Typenschild
6 Fahrgestellnummer
7 Bremsflüssigkeitsbehälter
hinten ( 93)
213zÜbersichten

214zÜbersichten

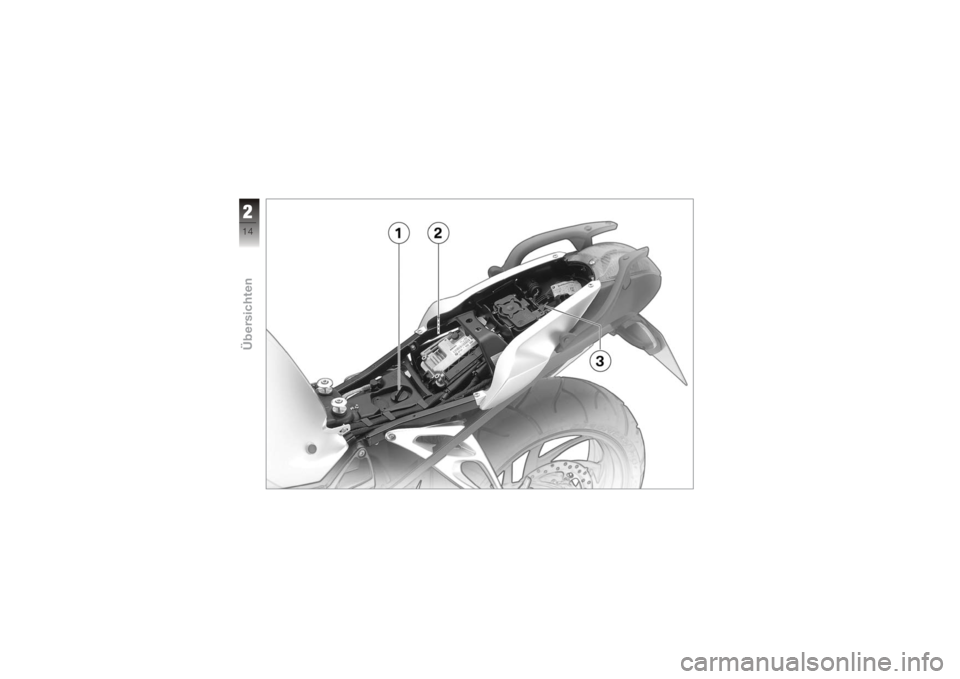

Unter der Sitzbank1Einfüllöffnung Motoröl
( 88)
2 Bordwerkzeug ( 86)
3 Helmhalter ( 56)
215zÜbersichten

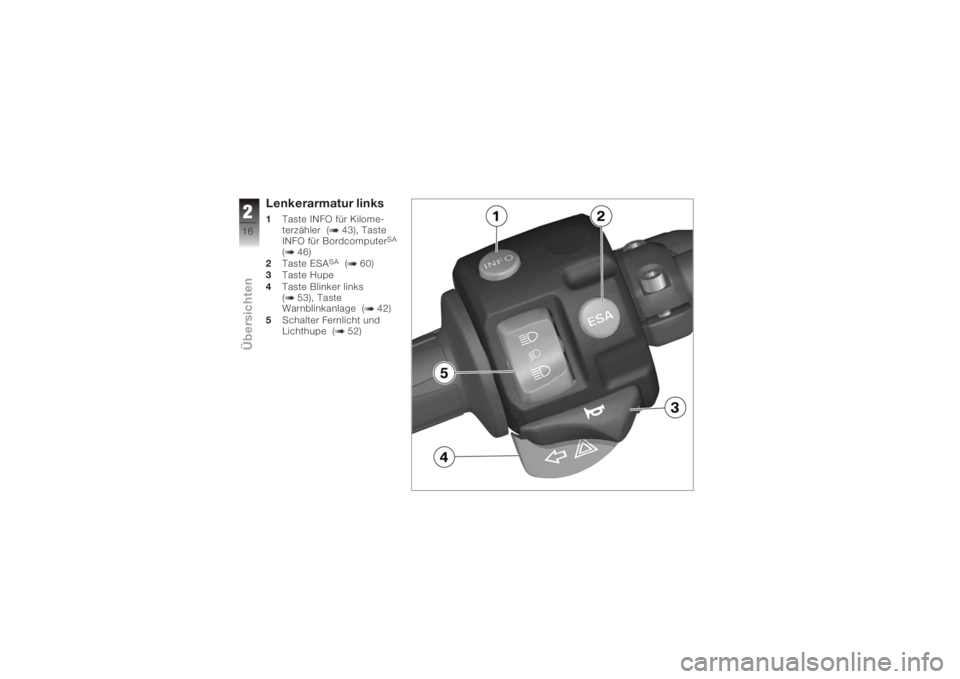

Lenkerarmatur links1Taste INFO für Kilome-
terzähler ( 43), Taste
INFO für Bordcomputer
SA
( 46)
2 Taste ESA
SA
( 60)
3 Taste Hupe
4 Taste Blinker links
( 53), Taste
Warnblinkanlage ( 42)
5 Schalter Fernlicht und
Lichthupe ( 52)
216zÜbersichten

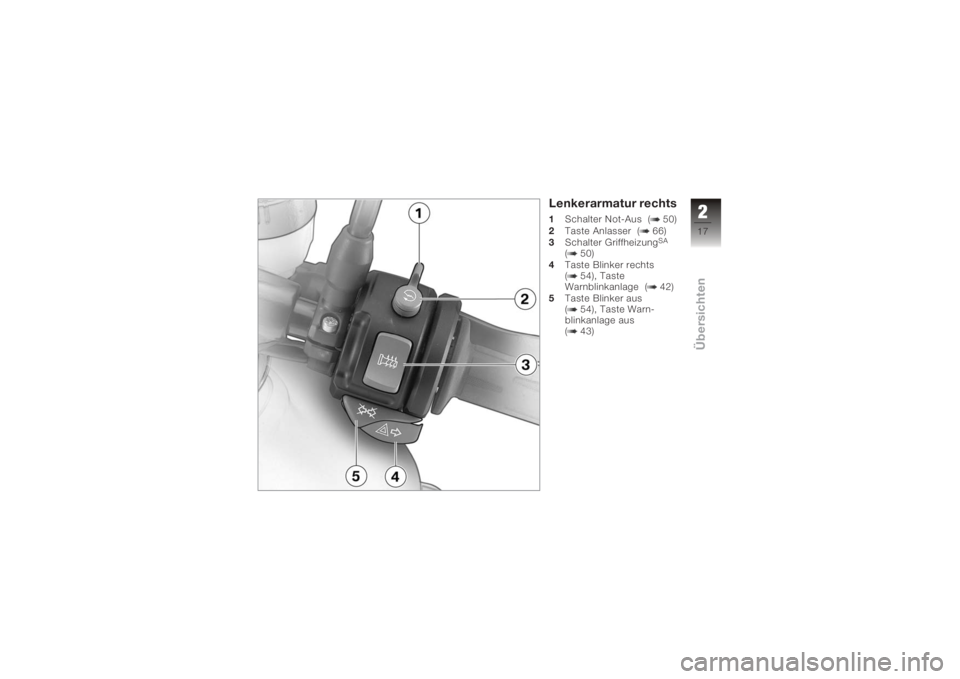

Lenkerarmatur rechts1Schalter Not-Aus ( 50)
2 Taste Anlasser ( 66)
3 Schalter Griffheizung
SA
( 50)
4 Taste Blinker rechts
( 54), Taste
Warnblinkanlage ( 42)
5 Taste Blinker aus
( 54), Taste Warn-
blinkanlage aus
( 43)
217zÜbersichten

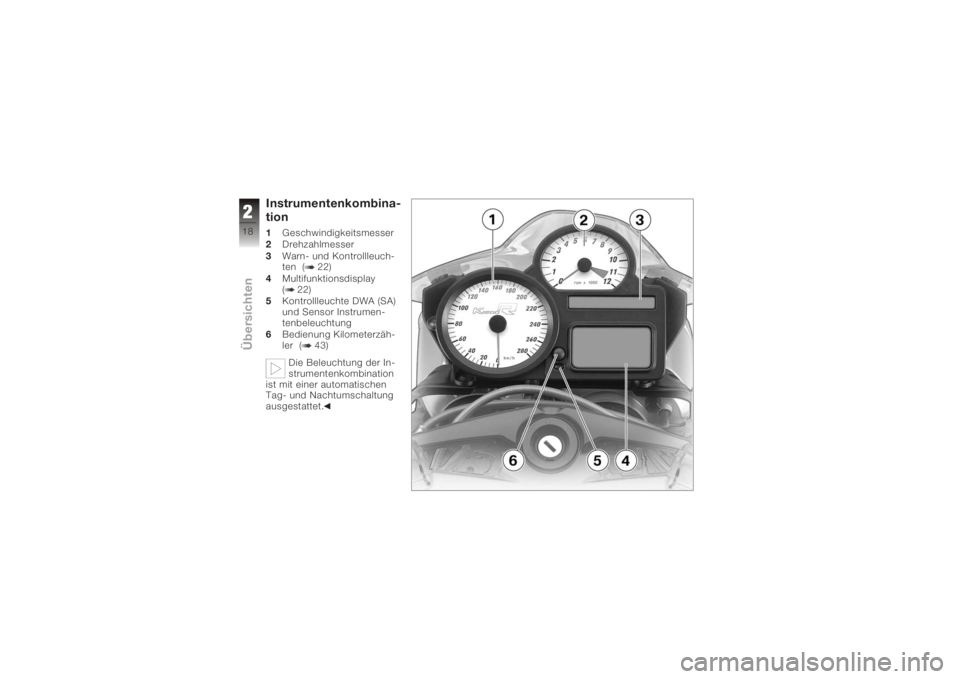

Instrumentenkombina-
tion1Geschwindigkeitsmesser
2 Drehzahlmesser
3 Warn- und Kontrollleuch-
ten ( 22)
4 Multifunktionsdisplay
( 22)
5 Kontrollleuchte DWA (SA)
und Sensor Instrumen-
tenbeleuchtung
6 Bedienung Kilometerzäh-
ler ( 43)
Die Beleuchtung der In-
strumentenkombination
ist mit einer automatischen
Tag- und Nachtumschaltung
ausgestattet.
218zÜbersichten
