Visão geral
Visão geral, lado esquerdo ..... 11
Visão geral, lado direito ........ 13
Por baixo do assento . ......... 15
Conjuntos de guiador, lado
esquerdo . .................... 16
Conjuntos de guiador, lado
direito ........................ 17
Instrumento combinado ........ 18
Faróis......................... 19
29zVisão geral

210zVisão geral

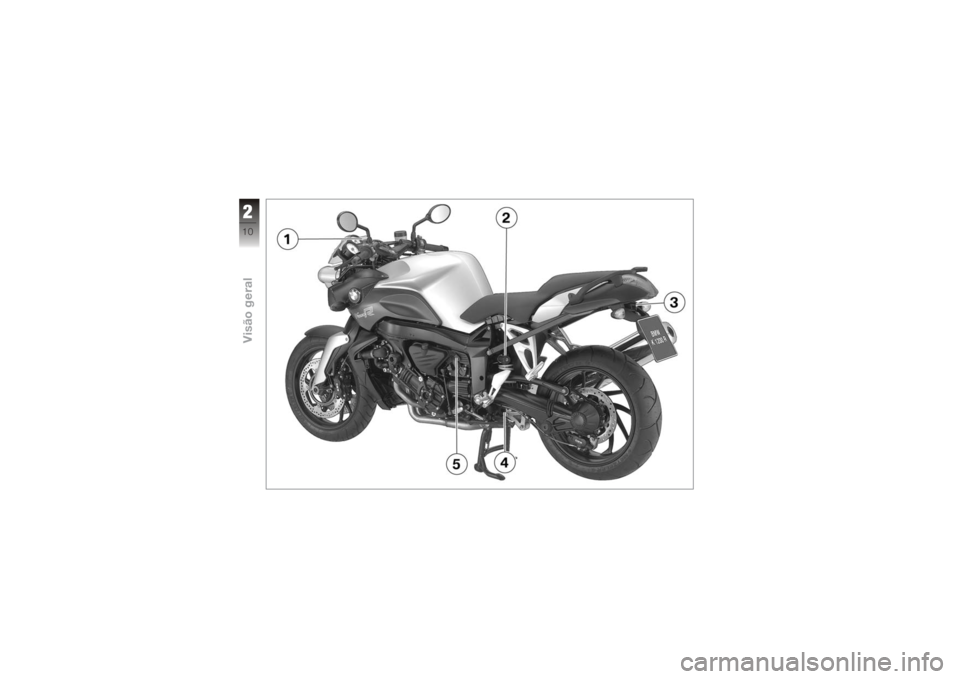

Visão geral, lado es-
querdo1Reservatório do líquido
da embraiagem ( 101)
2 Ajuste da tensão prévia
da mola traseira ( 56)
3 Fecho do assento, por
baixo do farolim traseiro
( 52)
4 Ajuste amortecedor tra-
seiro ( 57)
5 Tomada ( 84)
211zVisão geral

212zVisão geral

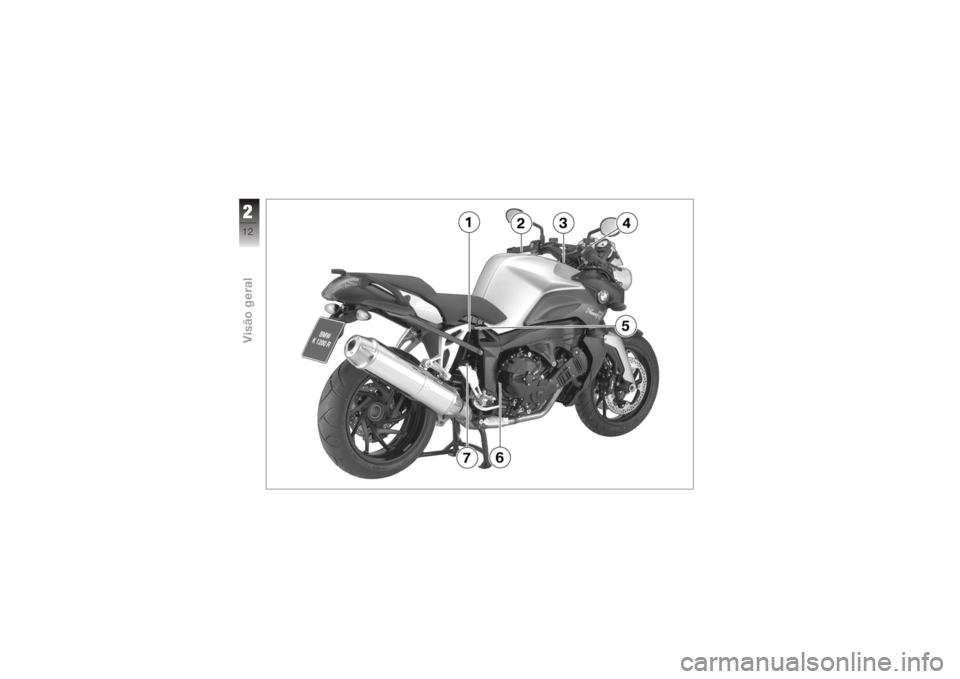

Visão geral, lado direi-
to1Indicador do nível do
óleo do motor ( 93)
2 Orifício de enchimento
do combustível ( 78)
3 Compartimento da bate-
ria ( 123)
4 Reservatório do óleo do
travão dianteiro ( 98)
5 Placa de características
6 Número do quadro
7 Reservatório do óleo do
travão traseiro ( 99)
213zVisão geral

214zVisão geral

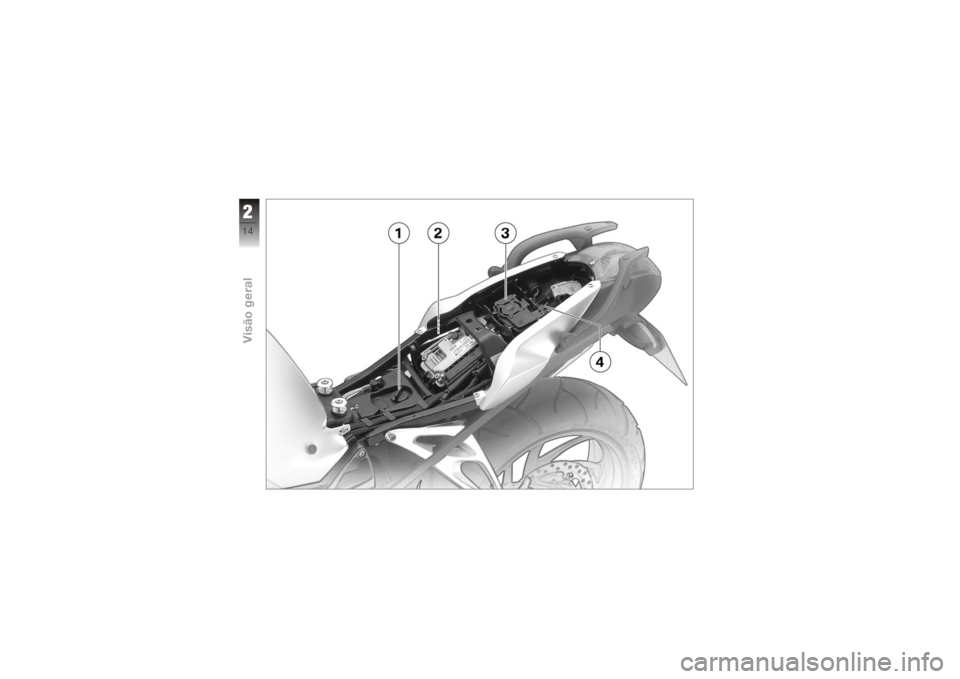

Por baixo do assento1Orifício de enchimento,
óleo de motor ( 94)
2 Visão geral da ferramen-
ta de bordo ( 92)
3 Sistema de alarme anti-
roubo (SA)
4 Suporte para capace-
tes por baixo do assento
( 54)
215zVisão geral

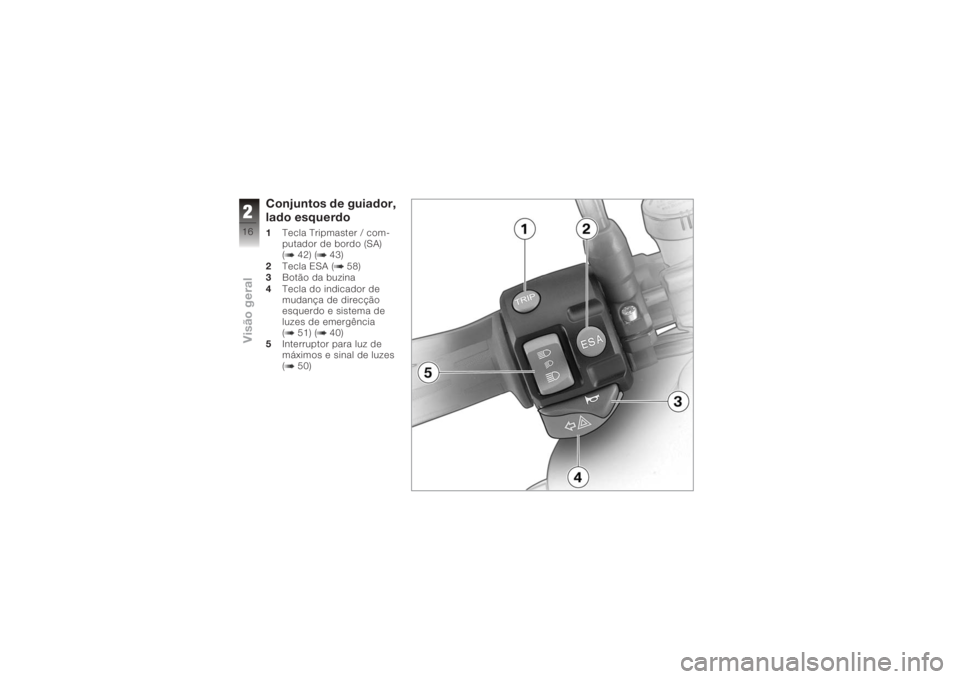

Conjuntos de guiador,
lado esquerdo1Tecla Tripmaster / com-
putador de bordo (SA)
( 42) ( 43)
2 Tecla ESA ( 58)
3 Botão da buzina
4 Tecla do indicador de
mudança de direcção
esquerdo e sistema de
luzes de emergência
( 51) ( 40)
5 Interruptor para luz de
máximos e sinal de luzes
( 50)
216zVisão geral

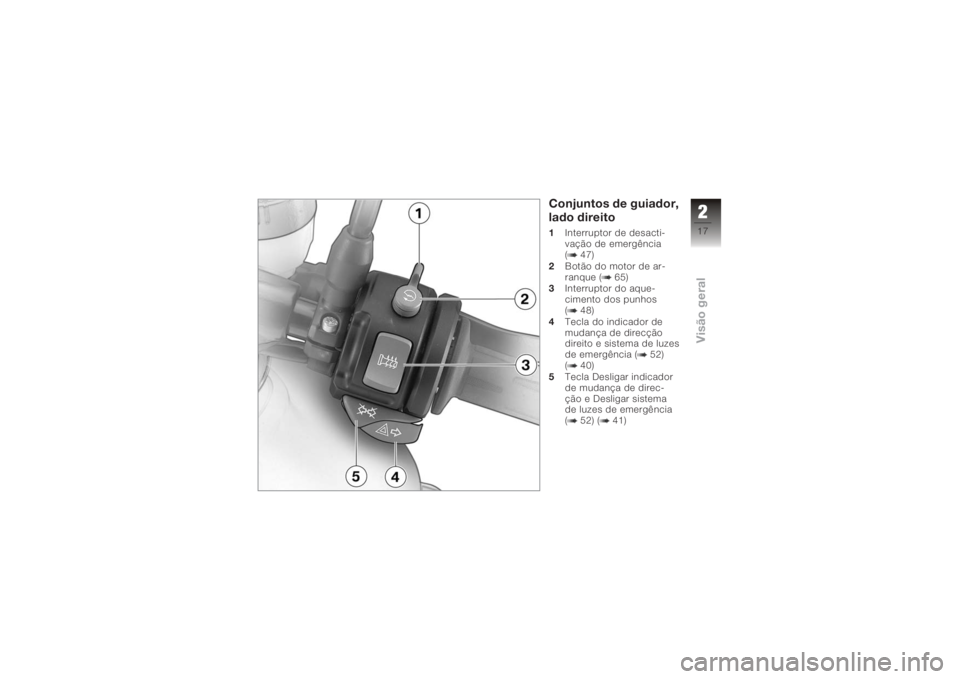

Conjuntos de guiador,
lado direito1Interruptor de desacti-
vação de emergência
( 47)
2 Botão do motor de ar-
ranque ( 65)
3 Interruptor do aque-
cimento dos punhos
( 48)
4 Tecla do indicador de
mudança de direcção
direito e sistema de luzes
de emergência ( 52)
( 40)
5 Tecla Desligar indicador
de mudança de direc-
ção e Desligar sistema
de luzes de emergência
( 52) ( 41)
217zVisão geral

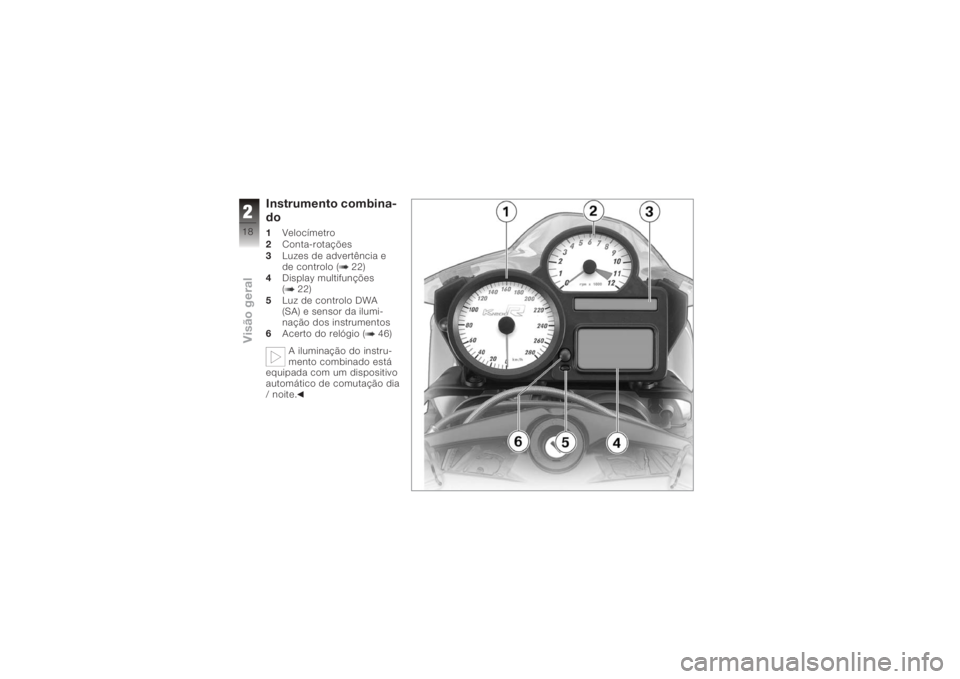

Instrumento combina-
do1Velocímetro
2 Conta-rotações
3 Luzes de advertência e
de controlo ( 22)
4 Display multifunções
( 22)
5 Luz de controlo DWA
(SA) e sensor da ilumi-
nação dos instrumentos
6 Acerto do relógio ( 46)
A iluminação do instru-
mento combinado está
equipada com um dispositivo
automático de comutação dia
/ noite.
218zVisão geral
