BMW MOTORRAD K 1200 S 2004 Manual de instrucciones (in Spanish)

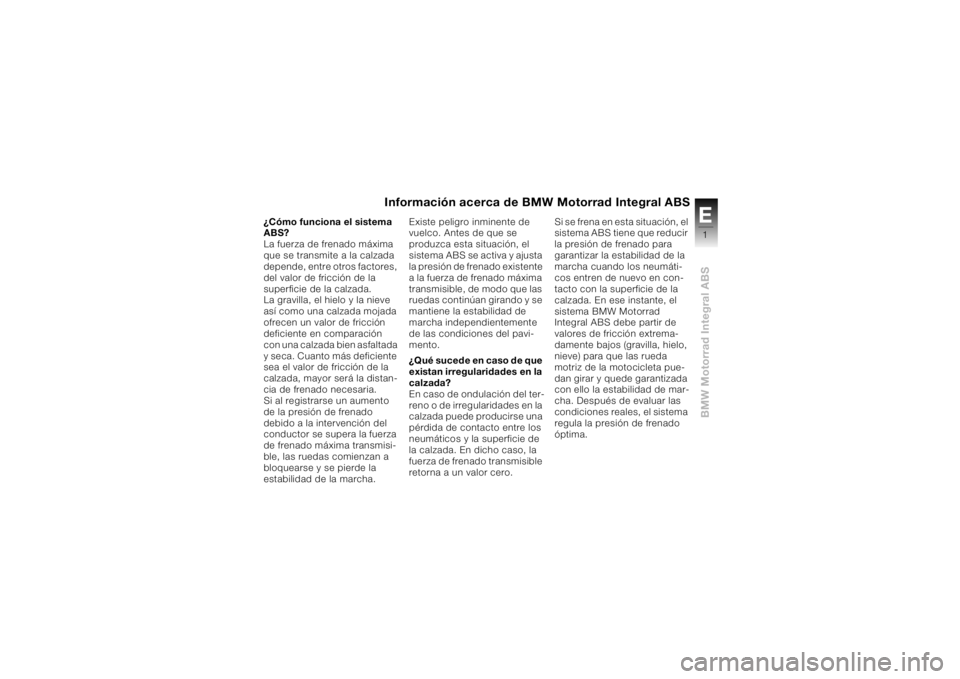

E1BMW Motorrad Integral ABS
Información acerca de BMW Motorrad Integral ABS
¿Cómo funciona el sistema
ABS?
La fuerza de frenado máxima
que se transmite a la calzada
depende, entre otros factores,
del valor de fricción de la
superficie de la calzada.
La gravilla, el hielo y la nieve
así como una calzada mojada
ofrecen un valor de fricción
deficiente en comparación
con una calzada bien asfaltada
y seca. Cuanto más deficiente
sea el valor de fricción de la
calzada, mayor será la distan-
cia de frenado necesaria.
Si al registrarse un aumento
de la presión de frenado
debido a la intervención del
conductor se supera la fuerza
de frenado máxima transmisi-
ble, las ruedas comienzan a
bloquearse y se pierde la
estabilidad de la marcha. Existe peligro inminente de
vuelco. Antes de que se
produzca esta situación, el
sistema ABS se activa y ajusta
la presión de frenado existente
a la fuerza de frenado máxima
transmisible, de modo que las
ruedas continúan girando y se
mantiene la estabilidad de
marcha independientemente
de las condiciones del pavi-
mento.
¿Qué sucede en caso de que
existan irregularidades en la
calzada?
En caso de ondulación del ter-
reno o de irregularidades en la
calzada puede producirse una
pérdida de contacto entre los
neumáticos y la superficie de
la calzada. En dicho caso, la
fuerza de frenado transmisible
retorna a un valor cero.Si se frena en esta situación, el
sistema ABS tiene que reducir
la presión de frenado para
garantizar la estabilidad de la
marcha cuando los neumáti-
cos entren de nuevo en con-
tacto con la superficie de la
calzada. En ese instante, el
sistema BMW Motorrad
Integral ABS debe partir de
valores de fricción extrema-
damente bajos (gravilla, hielo,
nieve) para que las rueda
motriz de la motocicleta pue-
dan girar y quede garantizada
con ello la estabilidad de mar-
cha. Después de evaluar las
condiciones reales, el sistema
regula la presión de frenado
óptima.Info_I_ABS_es_xx.fm Seite 1 Dienstag, 19. Juli 2005 2:44 14

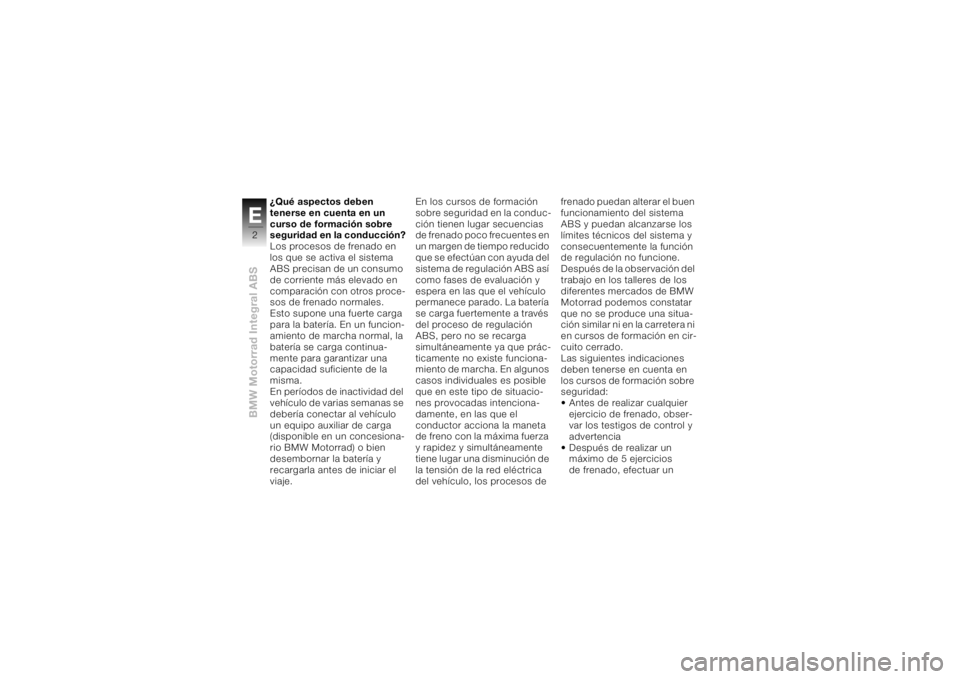

BMW Motorrad Integral ABSE2
¿Qué aspectos deben
tenerse en cuenta en un
curso de formación sobre
seguridad en la conducción?
Los procesos de frenado en
los que se activa el sistema
ABS precisan de un consumo
de corriente más elevado en
comparación con otros proce-
sos de frenado normales.
Esto supone una fuerte carga
para la batería. En un funcion-
amiento de marcha normal, la
batería se carga continua-
mente para garantizar una
capacidad suficiente de la
misma.
En períodos de inactividad del
vehículo de varias semanas se
debería conectar al vehículo
un equipo auxiliar de carga
(disponible en un concesiona-
rio BMW Motorrad) o bien
desembornar la batería y
recargarla antes de iniciar el
viaje.En los cursos de formación
sobre seguridad en la conduc-
ción tienen lugar secuencias
de frenado poco frecuentes en
un margen de tiempo reducido
que se efectúan con ayuda del
sistema de regulación ABS así
como fases de evaluación y
espera en las que el vehículo
permanece parado. La batería
se carga fuertemente a través
del proceso de regulación
ABS, pero no se recarga
simultáneamente ya que prác-
ticamente no existe funciona-
miento de marcha. En algunos
casos individuales es posible
que en este tipo de situacio-
nes provocadas intenciona-
damente, en las que el
conductor acciona la maneta
de freno con la máxima fuerza
y rapidez y simultáneamente
tiene lugar una disminución de
la tensión de la red eléctrica
del vehículo, los procesos de frenado puedan alterar el buen
funcionamiento del sistema
ABS y puedan alcanzarse los
límites técnicos del sistema y
consecuentemente la función
de regulación no funcione.
Después de la observación del
trabajo en los talleres de los
diferentes mercados de BMW
Motorrad podemos constatar
que no se produce una situa-
ción similar ni en la carretera ni
en cursos de formación en cir-
cuito cerrado.
Las siguientes indicaciones
deben tenerse en cuenta en
los cursos de formación sobre
seguridad:
• Antes de realizar cualquier
ejercicio de frenado, obser-
var los testigos de control y
advertencia
• Después de realizar un
máximo de 5 ejercicios
de frenado, efectuar un Info_I_ABS_es_xx.fm Seite 2 Dienstag, 19. Juli 2005 2:44 14

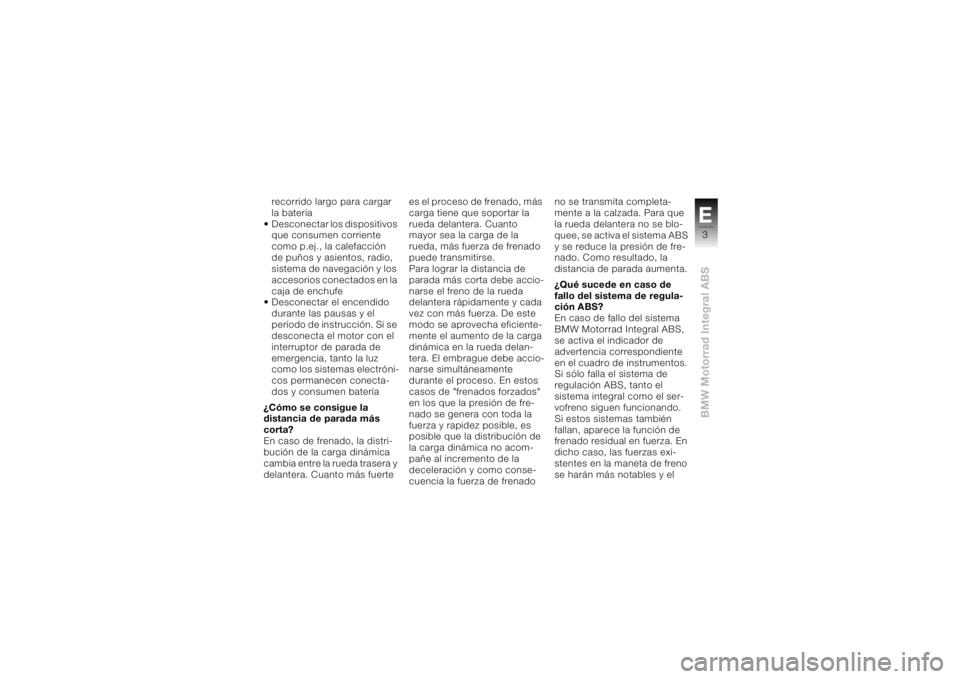

E3BMW Motorrad Integral ABS
recorrido largo para cargar
la batería
• Desconectar los dispositivos
que consumen corriente
como p.ej., la calefacción
de puños y asientos, radio,
sistema de navegación y los
accesorios conectados en la
caja de enchufe
• Desconectar el encendido
durante las pausas y el
período de instrucción. Si se
desconecta el motor con el
interruptor de parada de
emergencia, tanto la luz
como los sistemas electróni-
cos permanecen conecta-
dos y consumen batería
¿Cómo se consigue la
distancia de parada más
corta?
En caso de frenado, la distri-
bución de la carga dinámica
cambia entre la rueda trasera y
delantera. Cuanto más fuerte es el proceso de frenado, más
carga tiene que soportar la
rueda delantera. Cuanto
mayor sea la carga de la
rueda, más fuerza de frenado
puede transmitirse.
Para lograr la distancia de
parada más corta debe accio-
narse el freno de la rueda
delantera rápidamente y cada
vez con más fuerza. De este
modo se aprovecha eficiente-
mente el aumento de la carga
dinámica en la rueda delan-
tera. El embrague debe accio-
narse simultáneamente
durante el proceso. En estos
casos de "frenados forzados"
en los que la presión de fre-
nado se genera con toda la
fuerza y rapidez posible, es
posible que la distribución de
la carga dinámica no acom-
pañe al incremento de la
deceleración y como conse-
cuencia la fuerza de frenado no se transmita completa-
mente a la calzada. Para que
la rueda delantera no se blo-
quee, se activa el sistema ABS
y se reduce la presión de fre-
nado. Como resultado, la
distancia de parada aumenta.
¿Qué sucede en caso de
fallo del sistema de regula-
ción ABS?
En caso de fallo del sistema
BMW Motorrad Integral ABS,
se activa el indicador de
advertencia correspondiente
en el cuadro de instrumentos.
Si sólo falla el sistema de
regulación ABS, tanto el
sistema integral como el ser-
vofreno siguen funcionando.
Si estos sistemas también
fallan, aparece la función de
frenado residual en fuerza. En
dicho caso, las fuerzas exi-
stentes en la maneta de freno
se harán más notables y el Info_I_ABS_es_xx.fm Seite 3 Freitag, 22. Juli 2005 10:21 10

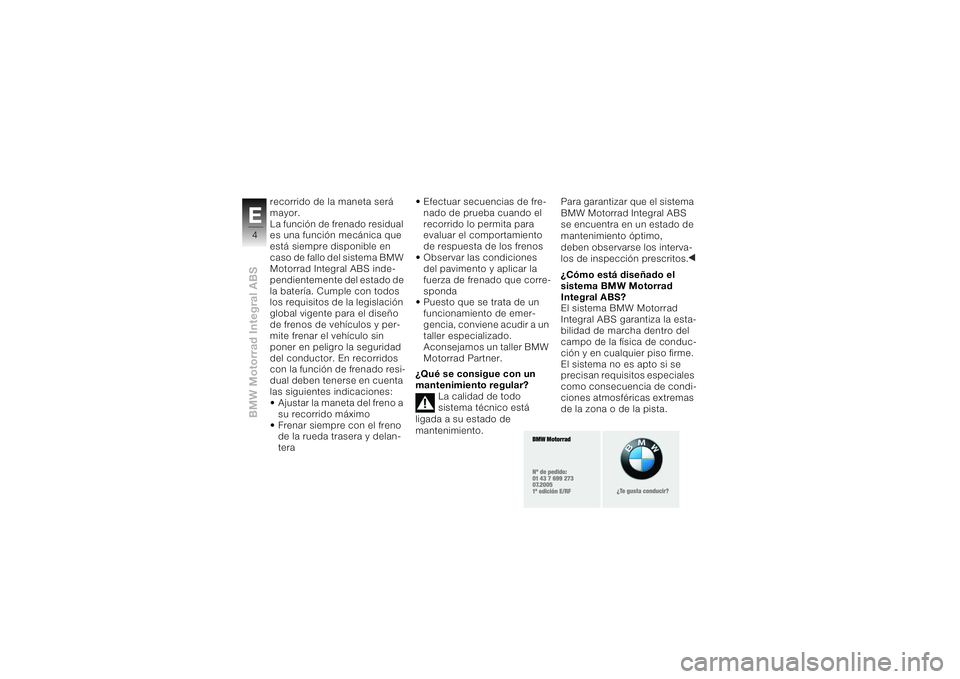

BMW Motorrad Integral ABSE4
recorrido de la maneta será
mayor.
La función de frenado residual
es una función mecánica que
está siempre disponible en
caso de fallo del sistema BMW
Motorrad Integral ABS inde-
pendientemente del estado de
la batería. Cumple con todos
los requisitos de la legislación
global vigente para el diseño
de frenos de vehículos y per-
mite frenar el vehículo sin
poner en peligro la seguridad
del conductor. En recorridos
con la función de frenado resi-
dual deben tenerse en cuenta
las siguientes indicaciones:
• Ajustar la maneta del freno a
su recorrido máximo
• Frenar siempre con el freno
de la rueda trasera y delan-
tera• Efectuar secuencias de fre-
nado de prueba cuando el
recorrido lo permita para
evaluar el comportamiento
de respuesta de los frenos
• Observar las condiciones
del pavimento y aplicar la
fuerza de frenado que corre-
sponda
• Puesto que se trata de un
funcionamiento de emer-
gencia, conviene acudir a un
taller especializado.
Aconsejamos un taller BMW
Motorrad Partner.
¿Qué se consigue con un
mantenimiento regular?
L
a calidad de todo
sistema técnico está
ligada a su estado de
mantenimiento.Para garantizar que el sistema
BMW Motorrad Integral ABS
se encuentra en un estado de
mantenimiento óptimo,
deben observarse los interva-
los de inspección prescritos.
¿Cómo está diseñado el
sistema BMW Motorrad
Integral ABS?
El sistema BMW Motorrad
Integral ABS garantiza la esta-
bilidad de marcha dentro del
campo de la física de conduc-
ción y en cualquier piso firme.
El sistema no es apto si se
precisan requisitos especiales
como consecuencia de condi-
ciones atmosféricas extremas
de la zona o de la pista.


 






!" #$% $
&
