BMW MOTORRAD K 1200 S 2004 Manual de instrucciones (in Spanish)

8139
Datos técnicos

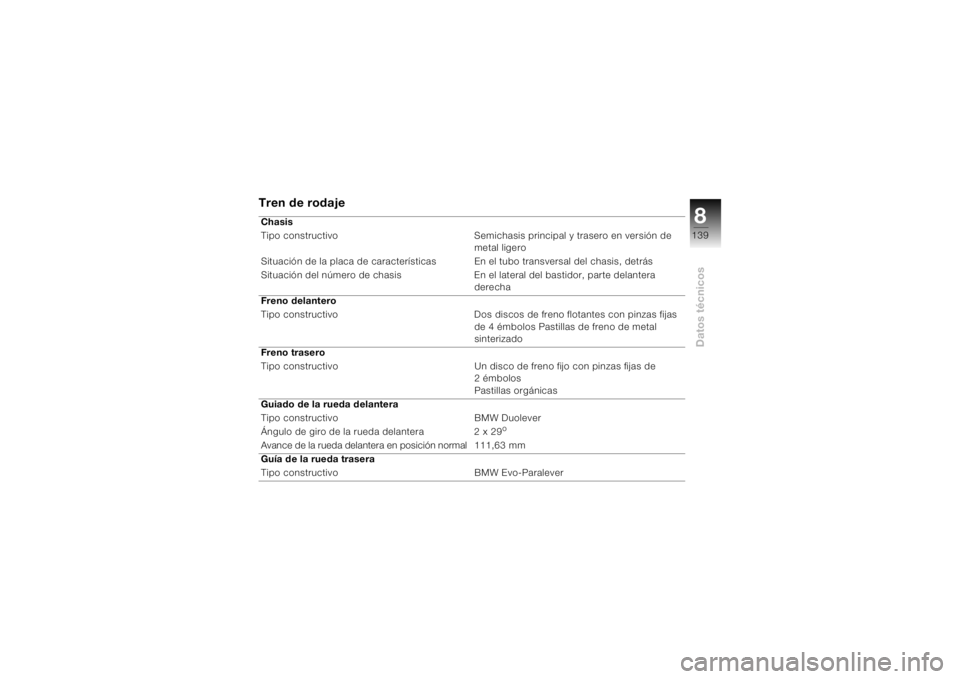

Tren de rodaje Chasis
Tipo constructivo Semichasis principal y trasero en versión de
metal ligero
Situación de la placa de características En el tubo transversal del chasis, detrás
Situación del número de chasis En el lateral del bastidor, parte delantera
derecha
Freno delantero
Tipo constructivo Dos discos de freno flotantes con pinzas fijas
de 4 émbolos Pastillas de freno de metal
sinterizado
Freno trasero
Tipo constructivo Un disco de freno fijo con pinzas fijas de
2 émbolos
Pastillas orgánicas
Guiado de la rueda delantera
Tipo constructivo BMW Duolever
Ángulo de giro de la rueda delantera 2 x 29
o
Avance de la rueda delantera en posición normal 111,63 mm
Guía de la rueda trasera
Tipo constructivo BMW Evo-Paralever

Datos técnicos8140

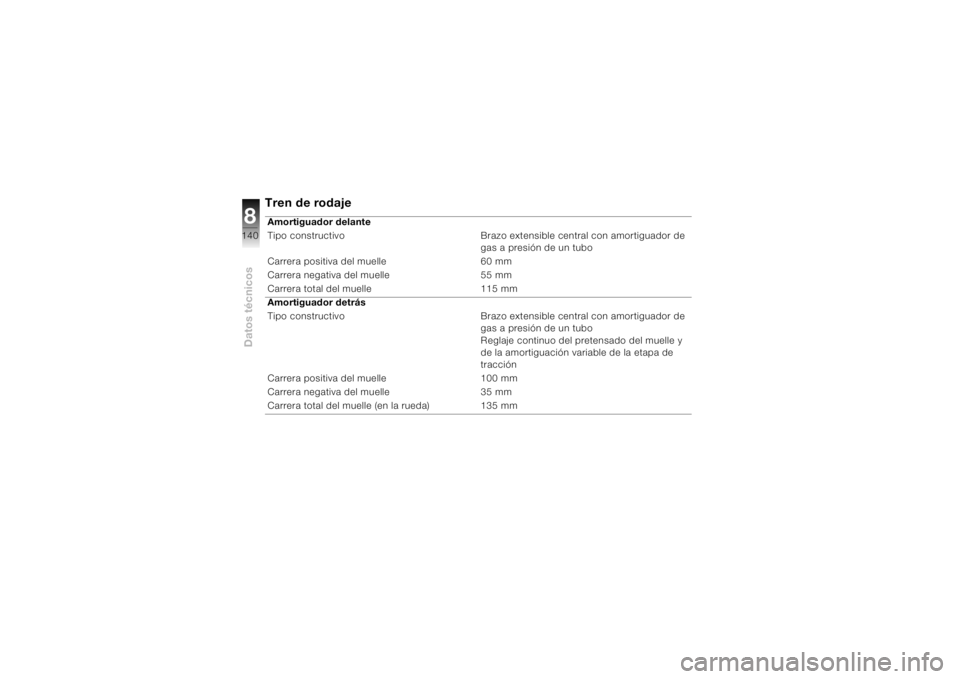

Tren de rodaje Amortiguador delante
Tipo constructivo Brazo extensible central con amortiguador de
gas a presión de un tubo
Carrera positiva del muelle 60 mm
Carrera negativa del muelle 55 mm
Carrera total del muelle 115 mm
Amortiguador detrás
Tipo constructivo Brazo extensible central con amortiguador de
gas a presión de un tubo
Reglaje continuo del pretensado del muelle y
de la amortiguación variable de la etapa de
tracción
Carrera positiva del muelle 100 mm
Carrera negativa del muelle 35 mm
Carrera total del muelle (en la rueda) 135 mm

8141
Datos técnicos

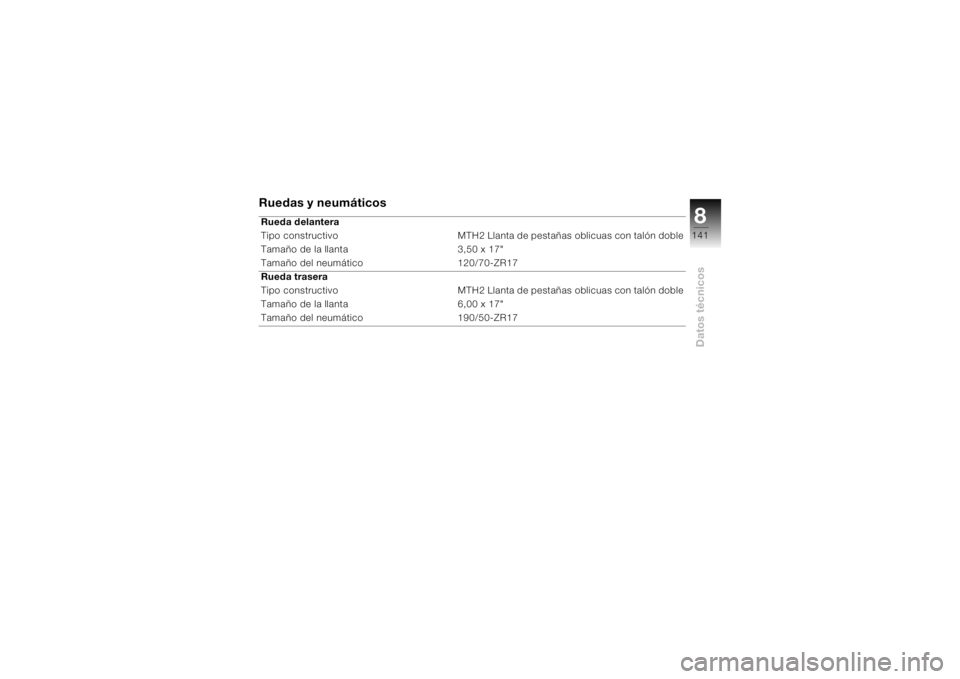

Ruedas y neumáticos Rueda delantera
Tipo constructivo MTH2 Llanta de pestañas oblicuas con talón doble
Tamaño de la llanta 3,50 x 17"
Tamaño del neumático 120/70-ZR17
Rueda trasera
Tipo constructivo MTH2 Llanta de pestañas oblicuas con talón doble
Tamaño de la llanta 6,00 x 17"
Tamaño del neumático 190/50-ZR17

Datos técnicos8142

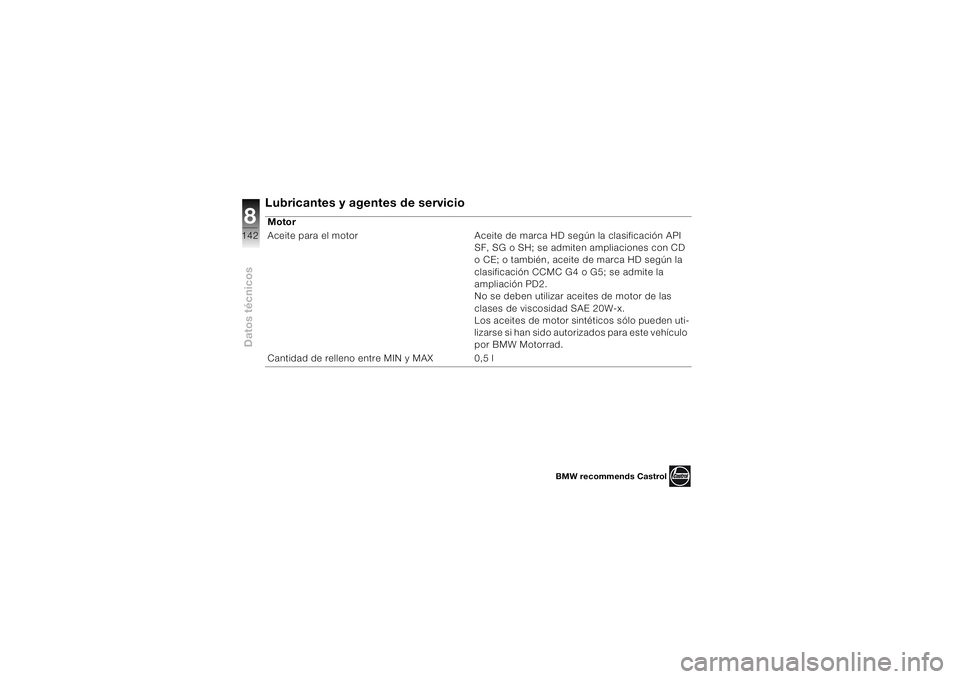

Lubricantes y agentes de servicioMotor
Aceite para el motor Aceite de marca HD según la clasificación API
SF, SG o SH; se admiten ampliaciones con CD
o CE; o también, aceite de marca HD según la
clasificación CCMC G4 o G5; se admite la
ampliación PD2.
No se deben utilizar aceites de motor de las
clases de viscosidad SAE 20W-x.
Los aceites de motor sintéticos sólo pueden uti-
lizarse si han sido autorizados para este vehículo
por BMW Motorrad.
Cantidad de relleno entre MIN y MAX 0,5 l
BMW recommends Castrol

8143
Datos técnicos
Lubricantes y agentes de servicioClases de viscosidad en función de la temperatura exterior
0 °C – 30 °C SAE 30
20 °C – por encima de 30 °C SAE 40
-15 °C – por encima de 30 °C SAE 15 W-50
-15 °C – 30 °C SAE 15 W-40
-20 °C – 20 °C SAE 10 W-40
-20 °C – 10 °C SAE 10 W-30
-20 °C – por encima de 30 °C SAE 10 W-X (X >
40)
por debajo de -30 °C – por encima de 30 °C SAE 5 W-X (X > 40)
Los aceites con x >
40 pueden adquirirse en un Concesionario de Motocicletas BMW.
Todos los aceites para motor distribuidos por BMW Motorrad están sometidos a los controles
continuos de calidad de BMW.
No resulta necesario utilizar aditivos para el aceite ni tampoco se recomienda su utilización.
No se deben mezclar distintos aceites de motor.

Datos técnicos8144

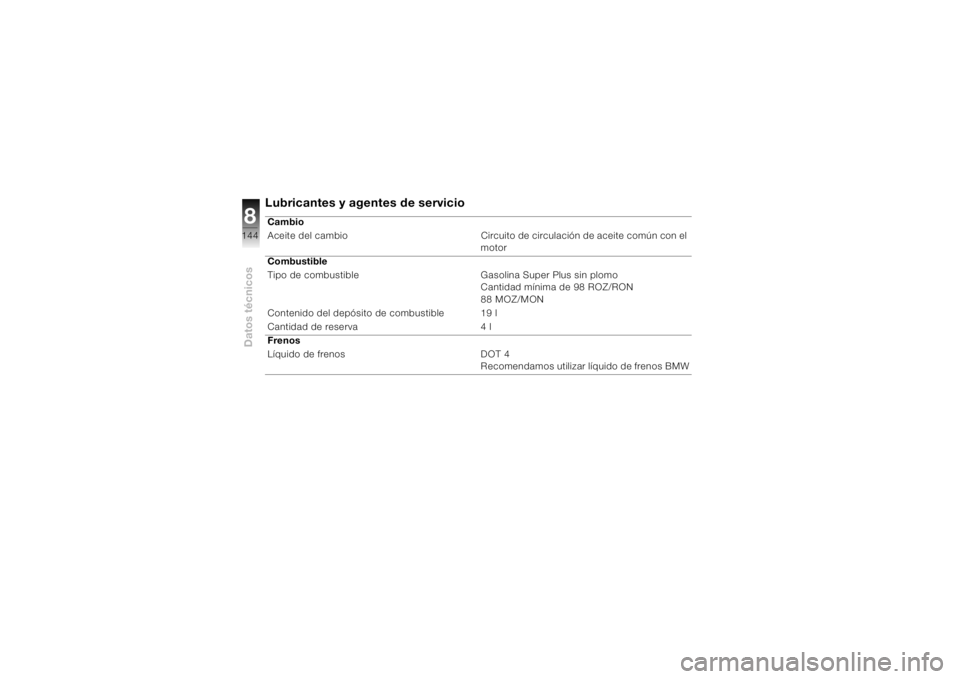

Lubricantes y agentes de servicioCambio
Aceite del cambio Circuito de circulación de aceite común con el
motor
Combustible
Tipo de combustible Gasolina Super Plus sin plomo
Cantidad mínima de 98 ROZ/RON
88 MOZ/MON
Contenido del depósito de combustible 19 l
Cantidad de reserva 4 l
Frenos
Líquido de frenos DOT 4
Recomendamos utilizar líquido de frenos BMW

8145
Datos técnicos

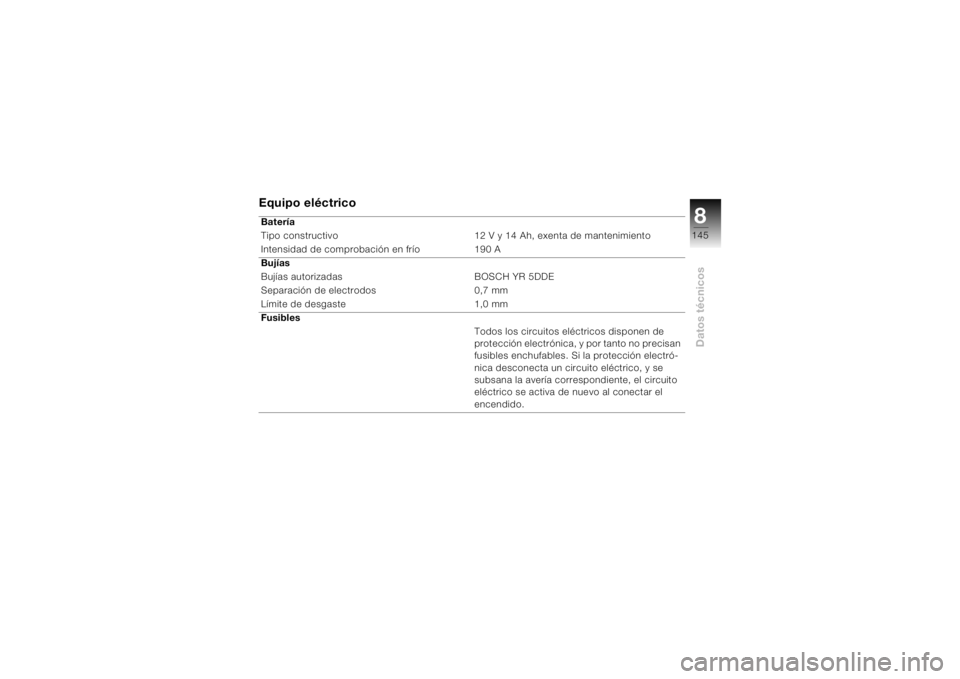

Equipo eléctrico Batería
Tipo constructivo 12 V y 14 Ah, exenta de mantenimiento
Intensidad de comprobación en frío 190 A
Bujías
Bujías autorizadas BOSCH YR 5DDE
Separación de electrodos 0,7 mm
Límite de desgaste 1,0 mm
Fusibles
Todos los circuitos eléctricos disponen de
protección electrónica, y por tanto no precisan
fusibles enchufables. Si la protección electró-
nica desconecta un circuito eléctrico, y se
subsana la avería correspondiente, el circuito
eléctrico se activa de nuevo al conectar el
encendido.

Datos técnicos8146

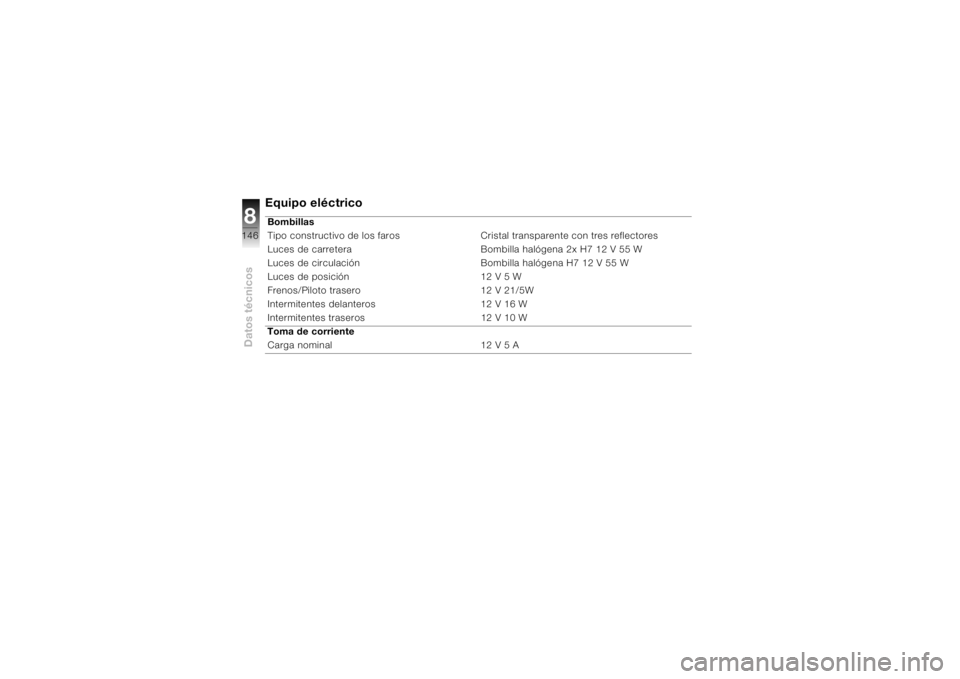

Equipo eléctricoBombillas
Tipo constructivo de los faros Cristal transparente con tres reflectores
Luces de carretera Bombilla halógena 2x H7 12 V 55 W
Luces de circulación Bombilla halógena H7 12 V 55 W
Luces de posición 12 V 5 W
Frenos/Piloto trasero 12 V 21/5W
Intermitentes delanteros 12 V 16 W
Intermitentes traseros 12 V 10 W
Toma de corriente
Carga nominal 12 V 5 A

8147
Datos técnicos

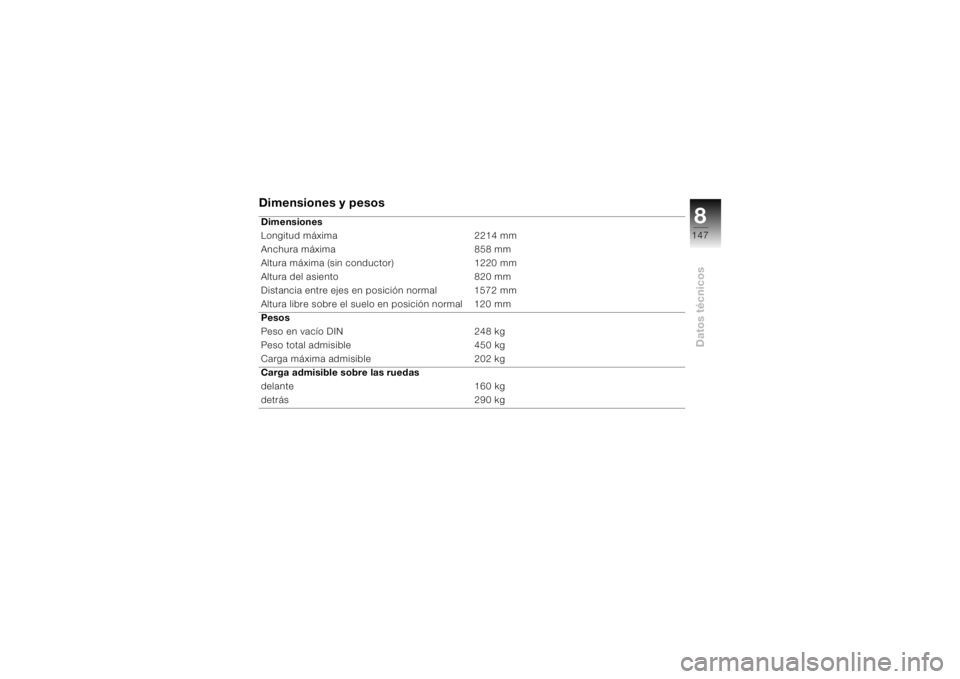

Dimensiones y pesosDimensiones
Longitud máxima 2214 mm
Anchura máxima 858 mm
Altura máxima (sin conductor) 1220 mm
Altura del asiento 820 mm
Distancia entre ejes en posición normal 1572 mm
Altura libre sobre el suelo en posición normal 120 mm
Pesos
Peso en vacío DIN 248 kg
Peso total admisible 450 kg
Carga máxima admisible 202 kg
Carga admisible sobre las ruedas
delante 160 kg
detrás 290 kg

Datos técnicos8148

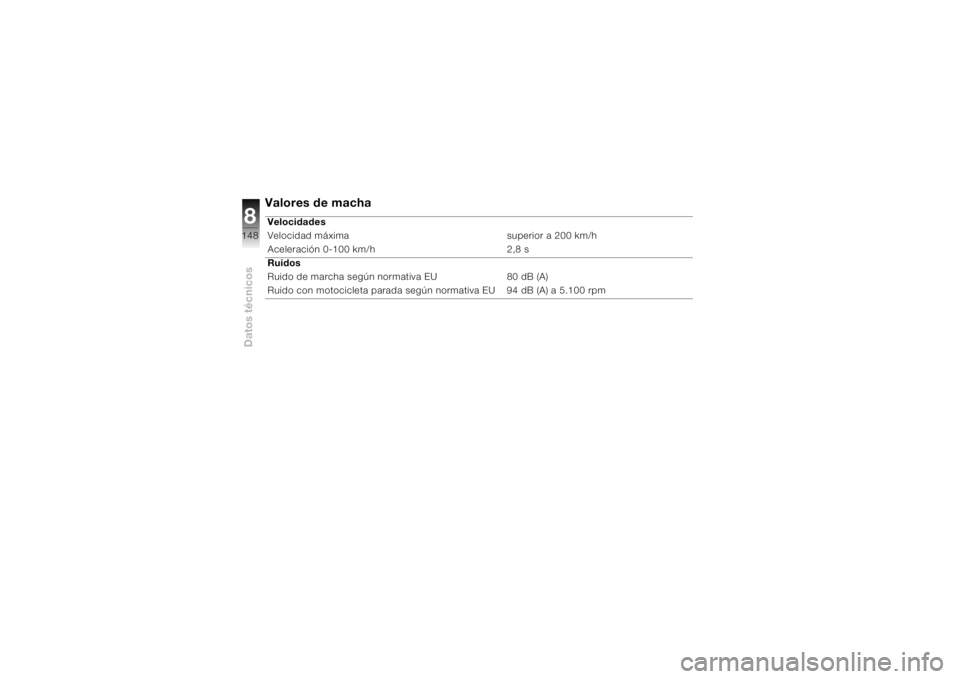

Valores de machaVelocidades
Velocidad máxima superior a 200 km/h
Aceleración 0-100 km/h 2,8 s
Ruidos
Ruido de marcha según normativa EU 80 dB (A)
Ruido con motocicleta parada según normativa EU 94 dB (A) a 5.100 rpm
