BMW MotorradBedienungsanleitung
K 1200 S
Page 2 of 164
9
K40_04_d1.book Seite 0 Mittwoch, 7. Juli 2004 12:32 12
Page 3 of 164
i1Intro
Willkommen bei BMWWir freuen uns, dass Sie sich
für ein Motorrad von BMW ent-
schieden haben und begrüßen
Sie im Kreis der BMW Fahre-
rinnen und Fahrer.
Machen Sie sich vertraut mit
Ihrem neuen Motorrad, damit
Sie sich sicher im Straßenver-
kehr bewegen.
Lesen Sie bitte diese Bedie-
nungsanleitung, bevor Sie Ihre
neue BMW starten. Sie finden
hier wichtige Hinweise zur
Fahrzeugbedienung, die es
Ihnen erlauben, die techni-
schen Vorzüge Ihrer BMW voll
zu nutzen.
Darüber hinaus erhalten Sie
Informationen zur Wartung
und Pflege, die der Betriebs-
und Verkehrssicherheit sowie einer bestmöglichen Wert-
erhaltung Ihres Fahrzeuges
dienen.
Bei allen Fragen rund um Ihr
Motorrad steht Ihnen Ihr BMW
Motorrad Partner jederzeit
gerne mit Rat und Tat zur
Seite.
Wir wünschen Ihnen viel
Freude beim Lesen dieser
Bedienungsanleitung und
danach natürlich einen guten
Start.
Ihre
BMW Motorrad
Page 4 of 164
Introi2
InhaltsverzeichnisNutzen Sie auch das Stich-
wortverzeichnis (
b 151), um
ein bestimmtes Thema schnell
zu finden.
Willkommen bei BMW ..... 1
Allgemeine
Informationen .................. 4
Übersicht ......................... 7
Gesamtansicht links ......... 9
Gesamtansicht rechts .... 11
Lenkerarmatur links ........ 12
Lenkerarmatur rechts ..... 13
Instrumenten-
kombination ................... 14
Scheinwerfer .................. 15
Anzeigen ....................... 17
Multifunktionsdisplay ...... 18
Warn- und Kontroll-
leuchten ......................... 18
Warnanzeigen ................ 19
ABS-Warnanzeigen ........ 25Bedienung ..................... 31
Zünd- und Lenk-
schloss .......................... 32
Elektronische Wegfahr-
sicherung ...................... 33
Warnblinkanlage ............ 34
Tripmaster ..................... 35
Schalter Not-Aus ........... 36
Griffheizung
SA
............... 37
Uhr ................................ 37
Handhebel ..................... 38
Licht .............................. 39
Blinker ........................... 41
Sitzbank ........................ 42
Helmhalter ..................... 43
Gepäckschlaufen........... 44
Spiegel .......................... 45
Federvorspannung......... 45
Dämpfer ........................ 46
ESA
SA
........................... 47
Räder ............................ 49
Fahren ........................... 51
Sicherheitshinweise ....... 52
Sicherheitskontrolle ....... 54
Die erste Ausfahrt .......... 54Vor dem Anlassen .......... 55
Anlassen ........................ 58
Fahren ........................... 60
Einfahren ....................... 60
Schalten ........................ 61
Motorrad auf Seiten-
stütze stellen.................. 63
Motorrad von Seiten-
stütze nehmen ............... 65
Motorrad auf Haupt-
ständer
SZ stellen ............ 67
Motorrad vom Haupt-
ständerSZ schieben........ 69
Kraftstoff ........................ 69
Bremsanlage.................. 70
Zubehör ........................ 75
Allgemeine Hinweise ..... 76
Steckdose .................... 76
Gepäcksystem .............. 79
Pannenhilfesatz für
Schlauchlosreifen ......... 83
Wartung ....................... 85
Bordwerkzeug................ 87
Motoröl .......................... 88
Page 5 of 164
i3Intro
Kühlmittel ...................... 90
Bremsen........................ 91
Kupplung....................... 95
Räder ............................ 96
Vorderradständer ........ 105
Hinterradständer ......... 106
Glühlampen ................. 108
Fremdstarthilfe ............ 113
Batterie ....................... 114
Spritzschutz ................ 118
Pflege ......................... 119
Reinigen und
Pflegen ....................... 120
Stilllegen .................... 123
Inbetriebnehmen ........ 123
Technische Daten ....... 125
Verschraubungen ........ 126
Reifenluftdrücke ........ 128
Motor .......................... 129
Kraftübertragung ......... 130
Fahrgestell................... 131
Räder und Reifen ........ 133
Schmier- und
Betriebsstoffe .............. 134Elektrische Anlage ....... 137
Maße und Gewichte .... 139
Fahrwerte .................... 140
Service .........................141
BMW Motorrad
Service ....................... 142
Wartungs-
bestätigungen .............. 145
Service-
bestätigungen ............. 149
Stichwort-
verzeichnis ................. 151
Page 6 of 164
Introi4
Allgemeine
InformationenHinweise zur Bedie-
nungsanleitungWir haben Wert auf schnelle
Orientierung in dieser Bedie-
nungsanleitung gelegt. Am
schnellsten finden Sie be-
stimmte Themen über das
ausführliche Stichwortver-
zeichnis (
b 151).
Im Kapitel 1 dieser Bedie-
nungsanleitung finden Sie
einen ersten Überblick über Ihr
Motorrad. Sollten Sie Ihre
BMW eines Tages verkaufen
wollen, denken Sie bitte daran,
auch die Bedienungsanleitung
zu übergeben; sie ist wichtiger
Bestandteil Ihres Motorrades.
Verwendete Symbole
und Abkürzungen
Kennzeichnet Warnhin-
weise, die Sie unbedingt
beachten sollten – aus Grün-
den Ihrer Sicherheit, der
Sicherheit anderer und um Ihr
Fahrzeug vor Schäden zu be-
wahren.
Besondere Hinweise zur
besseren Handhabung
bei Bedien-, Kontroll- und Ein-
stellvorgängen sowie Pflege-
arbeiten.
c Kennzeichnet das Ende
eines Hinweises.
Tätigkeitsanweisung.
» Ergebnis einer Tätigkeit.(
b 4) Verweis auf eine Seite
mit weiterführenden
Informationen.
SA Sonderausstattung
Von Ihnen gewünschte
Sonderausstattungen
werden bereits bei der
Produktion Ihres Fahr-
zeuges berücksichtigt.
SZ Sonderzubehör
Sonderzubehör kann
über Ihren
BMW Motorrad Partner
bezogen und nachgerüs-
tet werden.
EWS Elektronische Wegfahr-
sicherung.
Page 7 of 164
i5Intro
ESA Electronic Suspension
Adjustment (elektroni-
sche Fahrwerkseinstel-
lung).
DWA Diebstahlwarnanlage.
ABS Antiblockiersystem.Individuelle Fahrzeug-
ausstattungBeim Kauf Ihres BMW Motor-
rades haben Sie sich für ein
Modell mit einer individuellen
Ausstattung entschieden.
Diese Bedienungsanleitung
beschreibt von BMW angebo-
tene Sonderausstattungen
(SA) und ausgewähltes Son-
derzubehör (SZ). Haben Sie
bitte Verständnis dafür, dass
auch Ausstattungsvarianten
beschrieben sind, die Sie
möglicherweise nicht gewählt haben. Ebenso sind länder-
spezifische Abweichungen
zum abgebildeten Motorrad
möglich.
Sollte Ihre BMW Ausstattun-
gen enthalten, die nicht in die-
ser Bedienungsanleitung
beschrieben sind, so sind
diese Umfänge in einer geson-
derten Bedienungsanleitung
beschrieben.
Technische DatenAlle Maß-, Gewichts- und
Leistungsangaben in der
Bedienungsanleitung bezie-
hen sich auf das Deutsche
Institut für Normung e. V. (DIN)
und halten dessen Toleranz-
vorschriften ein. Abweichun-
gen sind bei Ausführungen für
einzelne Länder möglich.
AktualitätDas hohe Sicherheits- und
Qualitätsniveau von BMW
Motorrädern wird durch eine
ständige Weiterentwicklung in
der Konstruktion, der Ausstat-
tung und des Zubehörs
gewährleistet. Daraus können
sich eventuelle Abweichungen
zwischen dieser Bedienungs-
anleitung und Ihrem Motorrad
ergeben. Auch Irrtümer kön-
nen wir nicht ganz ausschlie-
ßen. Haben Sie deshalb
Verständnis dafür, dass aus
den Angaben, Abbildungen
und Beschreibungen keine
Ansprüche hergeleitet werden
können.
Page 8 of 164
Introi6
BMW Service Fortschrittliche Technik erfor-
dert speziell angepasste
Wartungs- und Reparatur-
methoden.
Bei unsachgemäß aus-
geführten Wartungs- und
Reparaturarbeiten besteht die
Gefahr von Folgeschäden und
damit verbundenen Sicher-
heitsrisiken. BMW empfiehlt,
entsprechende Arbeiten an Ih-
rem Motorrad vom BMW
Motorrad Partner oder einer
Werkstatt durchführen zu las-
sen, die nach BMW Vorgaben
mit entsprechend geschultem
Personal arbeitet.c
Über die Inhalte von Pflege-
dienst, Inspektion und Jahres-
service können Sie sich bei
Ihrem BMW Motorrad Partner oder im Internet unter
„www.bmw-motorrad.com/
maintenance“ informieren.
Lassen Sie alle durchgeführ-
ten Wartungs- und Reparatur-
arbeiten im Kapitel „Service“
(
b 142) in dieser Anleitung
bestätigen.
Ihr BMW Motorrad Partner
erhält alle aktuellen techni-
schen Informationen und ver-
fügt über das nötige tech-
nische Know-how. Daher
empfehlen wir, dass Sie sich
in allen Fragen rund um das
Motorrad an Ihren BMW
Motorrad Partner wenden. FahrerausstattungKeine Fahrt ohne die richtige
Bekleidung! Tragen Sie immer–Helm
–Anzug
– Handschuhe
– Stiefel
Dies gilt auch für die Kurz-
strecke und zu jeder Jahres-
zeit. Ihr BMW Motorrad Part-
ner berät Sie gerne und hat für
jeden Einsatzzweck die rich-
tige Bekleidung.
Page 9 of 164

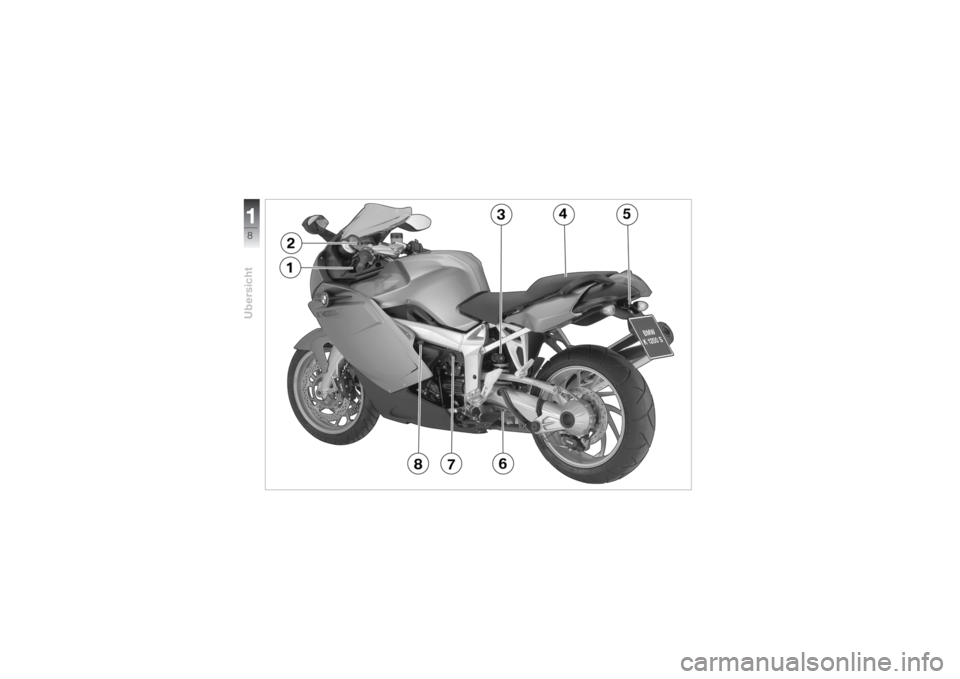

17Übersicht
