Koffer in de onderste hou-
der2haken.
Zwarte ontgrendelingshen-
del (RELEASE) naar boven
trekken.
Koffer in de bovenste hou-
der 3drukken.
Zwarte ontgrendelingshen-
del (RELEASE) naar bene-
den drukken.
Koffer is vergrendeld.
Koffer vergrendelen.
Controleren op veilige ver-
grendeling.
Veilig bevestigdAls een koffer speling heeft
of moeilijk aan te brengen is,
moet de afstand tussen de
bovenste en de onderste hou-
der worden aangepast. De
onderste houder op de koffer
kan daartoe in hoogte worden
versteld.Koffers aanpassenKoffer openen. Bouten
1losdraaien.
Hoogte van de houder in-
stellen.
De bouten 1vastdraaien.
Bandenreparatieset
OA
GebruikDe bandenpechset bevindt
zich achter het linker kuipzijd-
eel.
De reparatieprocedure en de
veiligheidsvoorschriften zijn in
de bijgevoegde beschrijving
opgenomen.
689zAccessoires

Bandenreparatieset ver-
wijderenDe motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is.
Buddyseat verwijderen.
( 50)
Bouten1verwijderen.
De zijpanelen demonteren.
Om de kuipzijdelen te-
gen krassen te bescher-
men de kuipdelen op de bud-
dyseat neerleggen. Bevestigingsband losmaken
en bandenpechset uitne-
men.
690zAccessoires

Onderhoud
Onderhoud - Algemene
richtlijnen ..................... 92
Boordgereedschap . . . ......... 92
Inhoud aanvullingsset
OA
....... 92
Overzicht aanvullingsset . . . .... 92
Motorolie . .................... 93
Remsysteem algemeen ........ 95
Remblokken . . . ............... 95
Remvloeistof . . . ............... 97
Koppeling . ................... 100
Banden . . . ................... 101
Velgen ....................... 101
Wielen ....................... 101
Voorwielstandaard . . . ........ 109
Achterwielstandaard . . ........ 111Lampen . .
.................... 112
Starten met hulpstartkabels . . . 118
Accu ......................... 119
791zOnderhoud

Onderhoud - Algeme-
ne richtlijnenIn het hoofdstuk "Onderhoud"
worden werkzaamheden voor
het vervangen van slijtagede-
len beschreven die eenvoudig
zijn uit te voeren.
Indien bij de montage reke-
ning moet worden gehouden
met speciale aantrekkoppels
zijn deze eveneens genoemd.
Boutverbindingen waarvoor
passend gereedschap in het
boordgereedschap aanwezig
is, zijn gekenmerkt.
Als u geïnteresseerd bent in
verdergaande werkzaamhe-
den, verwijzen wij u naar de
bij uw motorfiets horende re-
paratiehandleiding op cd-rom.
Deze is verkrijgbaar bij uw
BMW Motorrad dealer.
Boordgereedschap1Schroevendraaier, om-
keerbaar
2 Torxsleutel T25
3 Schroevendraaier, klein
Het meegeleverde
boordgereedschap
bevindt zich onder de
buddyseat.
Inhoud aanvullings-
set
OA
De aanvullingsset is verkrijg-
baar als optioneel accessoire.
Hiervoor kunt u contact opne-
men met uw BMW Motorrad
dealer.
Overzicht aanvullings-
set1 Kling voor schroeven-
draaier
2 Dopsleutel SW 17
3 Bougie-/dopsleutel
4 Steeksleutel SW 17
792zOnderhoud

5Torxsleutel T40, T45,
T50MotorolieMotoroliepeil controleren
Oliegebrek kan de motor
doen vastlopen en daar-
door tot een ongeval leiden.
Op een correct motoroliepeil
letten.
Na een langere stand-
tijd van de motorfiets kan
zich olie in het carter verza-
melen die vóór het aflezen in
het oliereservoir moet worden
gepompt. Daartoe moet de
motorolie op bedrijfstempera-
tuur zijn. De controle van het
oliepeil bij koude motor of na
een korte rit leidt tot een in-
correcte interpretatie van de
olievoorraad.
Voor een correcte aanduiding
van het motoroliepeil mag het peil alleen na een langere rit
worden gecontroleerd.
Het oliepeil is afhankelijk
van de olietemperatuur.
Hoe hoger de olietempera-
tuur, des te hoger is het olie-
peil in het oliereservoir. Het
oliepeil direct na een langere
rit controleren.
De bedrijfswarme motorfiets
rechtop houden en erop let-
ten dat de ondergrond vlak
en stevig is
met OA Middenbok:
De bedrijfswarme motorfiets
op de middenstandaard
plaatsen en erop letten dat
de ondergrond vlak en ste-
vig is.
De motor één minuut statio-
nair laten draaien.
Contact uitschakelen. Het oliepeil bij de aandui-
ding
1aflezen.
Voorgeschreven motorolie-
peil
Tussen MIN- en
MAX-markering
793zOnderhoud

Bij een oliepeil onder de MIN-
markering:Motorolie bijvullen.
Bij een oliepeil boven de
MAX-markering: Motorolie aftappen.Motorolie bijvullenDe motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is.
Buddyseat verwijderen.
( 50) Te weinig maar ook te
veel motorolie kan mo-
torschade tot gevolg hebben.
Op een correct motoroliepeil
letten.
De omgeving van de vul-
opening reinigen.
De dop van de vulopening 1
verwijderen.
Motorolie tot het voorge-
schreven peil bijvullen.
Motorolie aftappenVergrendeling van de trans-
parante slang 2links en
rechts samendrukken en
naar boven uit het oliereser-
voir trekken.
Transparante slang naar be-
neden uit het frame trekken
en de olie in een geschik-
te opvangbak aftappen tot
het voorgeschreven peil is
bereikt.
Transparante slang in het
oliereservoir aanbrengen en
vergrendelen.
794zOnderhoud

Het teveel aan motorolie op
milieubewuste wijze opslaan
of afvoeren.Remsysteem
algemeenBedrijfszekerheidEen correcte werking van het
remsysteem is een basisvoor-
waarde voor de verkeersvei-
ligheid van uw motorfiets.
Ga niet rijden als u twijfelt aan
de bedrijfszekerheid van het
remsysteem.
In dit geval de werkzaamhe-
den aan het remsysteem door
een specialist laten uitvoe-
ren, bij voorkeur door een
BMW Motorrad dealer.Ondeskundige reparaties
brengen de bedrijfsze-
kerheid van het remsysteem
in gevaar.
Alle werkzaamheden aan het remsysteem door een speci-
alist laten uitvoeren, bij voor-
keur een BMW Motorrad dea-
ler.
Remwerking controlerenContact inschakelen
ABS-zelfdiagnose afwach-
ten.
Remhendel bedienen.
Er moet een duidelijk druk-
punt voelbaar zijn.
De hydraulische pomp moet
hoorbaar draaien.
Rempedaal bedienen.
Er moet een duidelijk druk-
punt voelbaar zijn.
De hydraulische pomp moet
hoorbaar draaien.
met SU Vervallen BMW Mo-
torrad Integral ABS:
Remhendel bedienen.
Er moet een duidelijk druk-
punt voelbaar zijn.
Rempedaal bedienen. Er moet een duidelijk druk-
punt voelbaar zijn.
RemblokkenRemblokdikte, voor, con-
troleren
Als de dikte van de rem-
blokken kleiner is dan de
minimumdikte, neemt de rem-
werking af en kan schade aan
het remsysteem ontstaan.
Om de bedrijfszekerheid van
het remsysteem te waarbor-
gen mogen de remblokken
niet dunner worden dan de
minimaal toelaatbare dikte.
De motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is.
795zOnderhoud

Remblokdikte links en
rechts visueel controleren.
Remblokdikte, voor
Op de remblokken moet
een duidelijk zichtbare slijta-
gemarkering aanwezig zijn.Als de slijtagemarkering niet
meer duidelijk zichtbaar is:
Remblokken door een spe-
cialist laten vervangen, bij
voorkeur door een BMW
Motorrad dealer.
Remblokdikte, achter,
controleren
Als de dikte van de rem-
blokken kleiner is dan de
minimumdikte, neemt de rem-
werking af en kan schade aan
het remsysteem ontstaan.
Om de bedrijfszekerheid van
het remsysteem te waarbor-
gen mogen de remblokken
niet dunner worden dan de
minimaal toelaatbare dikte.
De motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is. Remblokdikte visueel con-
troleren.
Remblokdikte, achter
De remschijf mag via de
boring
1 van het binnenste
remblok niet zichtbaar zijn.
796zOnderhoud

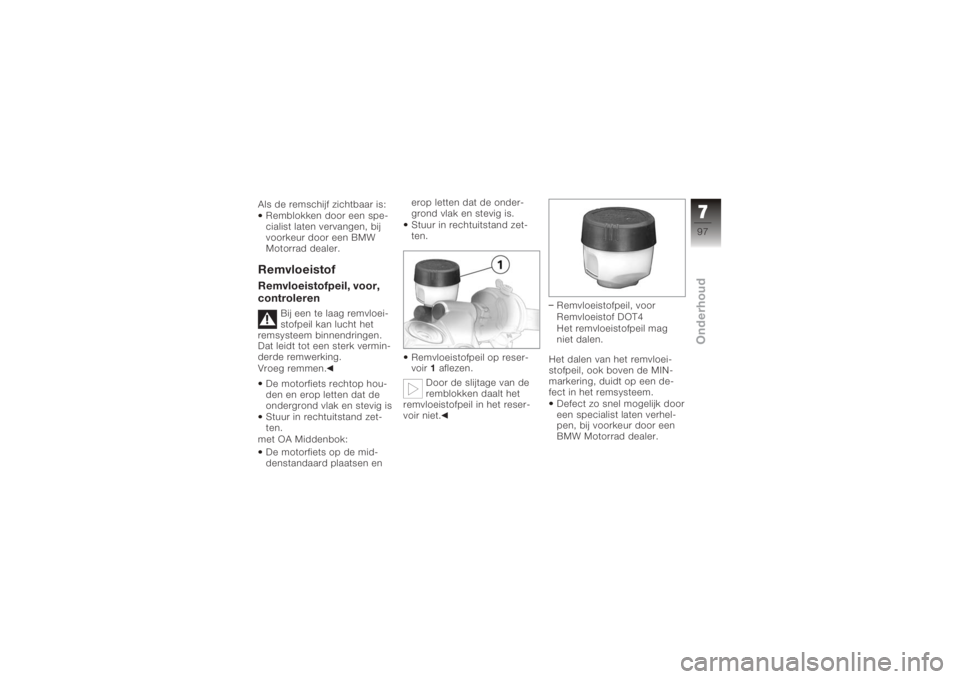

Als de remschijf zichtbaar is:Remblokken door een spe-
cialist laten vervangen, bij
voorkeur door een BMW
Motorrad dealer.RemvloeistofRemvloeistofpeil, voor,
controleren
Bij een te laag remvloei-
stofpeil kan lucht het
remsysteem binnendringen.
Dat leidt tot een sterk vermin-
derde remwerking.
Vroeg remmen.
De motorfiets rechtop hou-
den en erop letten dat de
ondergrond vlak en stevig is
Stuur in rechtuitstand zet-
ten.
met OA Middenbok:
De motorfiets op de mid-
denstandaard plaatsen en erop letten dat de onder-
grond vlak en stevig is.
Stuur in rechtuitstand zet-
ten.
Remvloeistofpeil op reser-
voir
1aflezen.
Door de slijtage van de
remblokken daalt het
remvloeistofpeil in het reser-
voir niet. Remvloeistofpeil, voor
Remvloeistof DOT4
Het remvloeistofpeil mag
niet dalen.
Het dalen van het remvloei-
stofpeil, ook boven de MIN-
markering, duidt op een de-
fect in het remsysteem. Defect zo snel mogelijk door
een specialist laten verhel-
pen, bij voorkeur door een
BMW Motorrad dealer.
797zOnderhoud

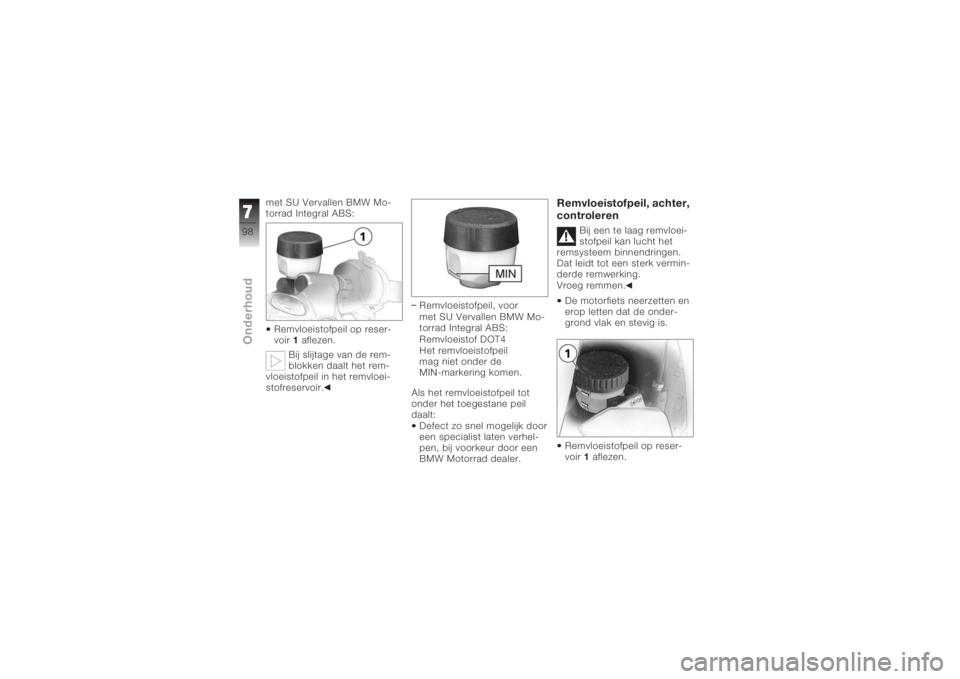

met SU Vervallen BMW Mo-
torrad Integral ABS:Remvloeistofpeil op reser-
voir 1aflezen.
Bij slijtage van de rem-
blokken daalt het rem-
vloeistofpeil in het remvloei-
stofreservoir. Remvloeistofpeil, voor
met SU Vervallen BMW Mo-
torrad Integral ABS:
Remvloeistof DOT4
Het remvloeistofpeil
mag niet onder de
MIN-markering komen.
Als het remvloeistofpeil tot
onder het toegestane peil
daalt: Defect zo snel mogelijk door
een specialist laten verhel-
pen, bij voorkeur door een
BMW Motorrad dealer.
Remvloeistofpeil, achter,
controleren
Bij een te laag remvloei-
stofpeil kan lucht het
remsysteem binnendringen.
Dat leidt tot een sterk vermin-
derde remwerking.
Vroeg remmen.
De motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is.
Remvloeistofpeil op reser-
voir 1aflezen.
798zOnderhoud
