BMW MOTORRAD K 1200 S 2007 Betriebsanleitung (in German)

Verschluss der Öleinfüllöff-
nung1durch Drehen im Uhr-
zeigersinn einbauen.
Sitzbank einbauen ( 67)Motoröl ablassenSitzbank ausbauen ( 66)
Zu wenig aber auch zu viel
Motoröl kann zu Motor-
schäden führen.
Auf korrekten Motorölstand
achten.
Verriegelung des Klar-
sichtschlauchs 2links und
rechts zusammendrücken und nach oben aus dem Öltank
ziehen.
Klarsichtschlauch nach unten
aus dem Rahmen ziehen und
Motoröl bis zum Sollstand in
einen geeigneten Behälter ab-
lassen.
Klarsichtschlauch in Öltank ein-
setzen und verrasten.
Überschüssiges Motoröl um-
weltgerecht lagern oder entsor-
gen.
Sitzbank einbauen ( 67)
Bremsanlage allgemeinBetriebssicherheitEine ordnungsgemäß funktionie-
rende Bremsanlage ist Grundvor-
aussetzung für die Verkehrssi-
cherheit Ihres Motorrads.
Fahren Sie nicht, wenn Sie Zwei-
fel an der Betriebssicherheit der
Bremsanlage haben.
Lassen Sie in diesem Fall die
Bremsanlage von einer Fach-werkstatt prüfen, am besten von
einem BMW Motorrad Partner.
Unsachgemäße Arbeiten
gefährden die Betriebssi-
cherheit der Bremsanlage.
Alle Arbeiten an der Bremsanlage
von einer Fachwerkstatt durch-
führen lassen, am besten von
einem BMW Motorrad Partner.
Bremsfunktion prüfenHandbremshebel betätigen.
Es muss ein eindeutiger Druck-
punkt spürbar sein.
Fußbremshebel betätigen.
Es muss ein eindeutiger Druck-
punkt spürbar sein.BremsbelägeBremsbelagstärke vorn
prüfen
Unterschreiten der Belag-
mindeststärke führt zu ver-
minderter Bremsleistung und un-
899zWartung

ter Umständen zu Schäden an
der Bremse.
Um die Betriebssicherheit der
Bremsanlage zu gewährleisten,
die Belagmindeststärke nicht
unterschreiten.Motorrad abstellen, dabei auf
ebenen und festen Untergrund
achten.
Bremsbelagstärke links und
rechts durch Sichtkontrolle prü-
fen. Blickrichtung: Zwischen
Rad und Vorderradführung hin-
durch auf den Bremssattel. Bremsbelagsverschleiß-
grenze vorn
min 1 mm (nur Reibbelag
ohne Trägerplatte)
Die Verschleißmarkierun-
gen (Nuten) müssen deutlich
sichtbar sein.
Ist die Verschleißmarkierung nicht
mehr deutlich sichtbar: Bremsbeläge durch eine Fach-
werkstatt erneuern lassen, am
besten durch einen BMW Mo-
torrad Partner.
Bremsbelagstärke hinten
prüfen
Unterschreiten der Belag-
mindeststärke führt zu ver-
minderter Bremsleistung und un-
ter Umständen zu Schäden an
der Bremse.
Um die Betriebssicherheit der
Bremsanlage zu gewährleisten,
die Belagmindeststärke nicht
unterschreiten.
Motorrad abstellen, dabei auf
ebenen und festen Untergrund
achten.
8100zWartung

Bremsbelagstärke durch Sicht-
kontrolle von rechts prüfen.Bremsbelagsverschleiß-
grenze hinten
min 1,0 mm (nur Reibbelag
ohne Trägerplatte)
Durch die Bohrung des in-
neren Bremsklotzes darf die
Bremsscheibe nicht sichtbar
sein.
Ist die Bremsscheibe sichtbar: Bremsbeläge durch eine Fach-
werkstatt erneuern lassen, am
besten durch einen BMW Mo-
torrad Partner.
BremsflüssigkeitBremsflüssigkeitsstand
vorn prüfen
Bei zu wenig Bremsflüssig-
keit im Bremsflüssigkeitsbe-
hälter kann Luft ins Bremssystem
gelangen. Das führt zu erheblich
reduzierter Bremsleistung.
Bremsflüssigkeitsstand regelmä-
ßig prüfen.
Motorrad senkrecht halten, da-
bei auf ebenen und festen Un-
tergrund achten.
mit SZ Kippständer:
Motorrad auf Kippständer stel-
len, dabei auf ebenen und fes-
ten Untergrund achten.
Lenker in Geradeausstellung
bringen. Bremsflüssigkeitsstand am
Bremsflüssigkeitsbehälter
1
ablesen.
Bei Bremsbelag-
verschleiß sinkt der
Bremsflüssigkeitsstand im
Bremsflüssigkeitsbehälter.
8101zWartung

Bremsflüssigkeitsstand
vorn
Bremsflüssigkeit DOT4
Der Bremsflüssigkeitsstand
darf die MIN-Markierung
nicht unterschreiten.
(Bremsflüssigkeitsbehälter
waagerecht)
Sinkt der Bremsflüssigkeitsstand
unter das erlaubte Niveau: Defekt möglichst schnell von
einer Fachwerkstatt beheben
lassen, am besten von einem
BMW Motorrad Partner.
Bremsflüssigkeitsstand
hinten prüfen
Bei zu wenig Bremsflüssig-
keit im Bremsflüssigkeitsbe-
hälter kann Luft ins Bremssystem
gelangen. Das führt zu erheblich
reduzierter Bremsleistung.
Bremsflüssigkeitsstand regelmä-
ßig prüfen.
Motorrad senkrecht halten, da-
bei auf ebenen und festen Un-
tergrund achten.
mit SZ Kippständer:
Motorrad auf Kippständer stel-
len, dabei auf ebenen und fes-
ten Untergrund achten. Bremsflüssigkeitsstand am
Bremsflüssigkeitsbehälter
1
ablesen.
Bei Bremsbelag-
verschleiß sinkt der
Bremsflüssigkeitsstand im
Bremsflüssigkeitsbehälter.
8102zWartung

Bremsflüssigkeitsstand
hinten
Bremsflüssigkeit DOT4
Der Bremsflüssigkeitsstand
darf die MIN-Markierung
nicht unterschreiten.
(Bremsflüssigkeitsbehälter
waagerecht)
Sinkt der Bremsflüssigkeitsstand
unter das erlaubte Niveau: Defekt möglichst schnell von
einer Fachwerkstatt beheben
lassen, am besten von einem
BMW Motorrad Partner.
KupplungKupplungsfunktion prüfenKupplungshebel betätigen.
Es muss ein eindeutiger Druck-
punkt spürbar sein.
Ist kein eindeutiger Druckpunkt
spürbar: Kupplung von einer Fachwerk-
statt prüfen lassen, am bes-
ten von einem BMW Motorrad
Partner.Kupplungsflüssigkeits-
stand prüfenMotorrad senkrecht halten, da-
bei auf ebenen und festen Un-
tergrund achten.
mit SZ Kippständer:
Motorrad auf Kippständer stel-
len, dabei auf ebenen und fes-
ten Untergrund achten.
Lenker in Geradeausstellung
bringen. Kupplungsflüssigkeitsstand am
Kupplungsflüssigkeitsbehälter
1
ablesen.
Durch den Verschleiß der
Kupplung steigt der Flüs-
sigkeitsstand im Kupplungsflüs-
sigkeitsbehälter an.
8103zWartung

Kupplungsflüssigkeits-
stand
Der Kupplungsflüssigkeits-
stand darf nicht absinken.
Sinkt der Flüssigkeitsstand: Ungeeignete Flüssigkei-
ten können zu Schäden im
Kupplungssystem führen.
Es dürfen keinerlei Flüssigkeiten
eingefüllt werden.
Defekt möglichst schnell von
einer Fachwerkstatt beheben
lassen, am besten von einem
BMW Motorrad Partner. Das Kupplungssystem ist
mit einer speziellen Hydrau-
likflüssigkeit befüllt, die nicht ge-
wechselt werden muss.
ReifenReifenprofiltiefe messen
Das Fahrverhalten Ihres
Motorrads kann sich bereits
vor Erreichen der gesetzlich vor-
geschriebenen Mindestprofiltiefe
negativ verändern.
Reifen schon vor Erreichen
der Mindestprofiltiefe erneuern
lassen.
Motorrad abstellen, dabei auf
ebenen und festen Untergrund
achten.
Reifenprofiltiefe in den Haupt-
profilrillen mit Verschleißmarkie-
rungen messen. Auf jedem Reifen finden
Sie Verschleißmarkierun-
gen, die in die Hauptprofilrillen
integriert sind. Ist das Reifenprofil auf das Niveau der Markierungen
heruntergefahren, ist der Reifen
vollständig verschlissen. Die Po-
sitionen der Markierungen sind
am Reifenrand gekennzeichnet,
z.B. durch die Buchstaben TI,
TWI oder durch einen Pfeil.
Ist die Mindestprofiltiefe erreicht:
Betroffenen Reifen ersetzen.
FelgenSichtkontrolleMotorrad abstellen, dabei auf
ebenen und festen Untergrund
achten.
Felgen durch Sichtkontrolle auf
defekte Stellen prüfen.
Beschädigte Felgen von ei-
ne Fachwerkstatt prüfen und
ggf. erneuern lassen, am bes-
ten von einem BMW Motorrad
Partner.
8104zWartung

RäderEmpfohlene ReifenFür jede Reifengröße sind
bestimmte Reifenfabrikate von
BMW Motorrad getestet und
als verkehrssicher eingestuft
worden. Für andere Reifen kann
BMW Motorrad die Eignung nicht
beurteilen und daher für die
Fahrsicherheit nicht einstehen.
BMW Motorrad empfiehlt, nur
Reifen zu verwenden, die von
BMW Motorrad getestet wurden.
Ausführliche Informationen erhal-
ten Sie bei Ihrem BMW Motorrad
Partner oder im Internet unter
„www.bmw-motorrad.com “.
RDC-Aufkleber
SA
Die RDC-Sensoren können
bei unsachgemäßer Reifen-
demontage beschädigt werden.
Den BMW Motorrad Partner oder
die Fachwerkstatt darüber infor-
mieren, dass das Rad mit einem
RDC-Sensor ausgestattet ist.
Bei Motorrädern, die mit RDC
ausgestattet sind, befindet sich
an der Felge an der Position des
RDC-Sensors ein entsprechender
Aufkleber. Beim Reifenwechsel
ist darauf zu achten, dass der
RDC-Sensor nicht beschädigt
wird. Den BMW Motorrad Part- ner oder die Fachwerkstatt auf
den RDC-Sensor hinweisen.
Vorderrad ausbauenMotorrad auf einen Hilfsständer
stellen, BMW Motorrad emp-
fiehlt den BMW Motorrad Hin-
terradständer.
Hinterradständer montieren
( 113)
mit SZ Kippständer:
Motorrad auf Kippständer stel-
len, dabei auf ebenen und fes-
ten Untergrund achten.
Schrauben 1links und rechts
ausbauen.
8105zWartung

Vorderradkotflügel nach vorn
herausziehen.Im ausgebauten Zustand
können die Bremsbeläge
so weit zusammengedrückt wer-
den, dass sie sich beim Einbau
nicht mehr auf die Bremsscheibe
aufstecken lassen.
Handbremshebel bei ausge-
bauten Bremssätteln nicht
betätigen.
Befestigungsschrauben 3der
Bremssättel links und rechts
ausbauen. Bremsbeläge im Bremssattel
4
durch Drehbewegungen Age-
gen die Bremsscheiben 5et-
was auseinander drücken.
Felgenbereiche abkleben, die
beim Ausbau der Bremssättel
zerkratzt werden könnten.
Bremssättel nach hinten und
außen vorsichtig von den
Bremsscheiben ziehen.
Beim Abziehen des linken
Bremssattels darauf achten,
dass das ABS-Sensorkabel
nicht beschädigt wird.
Motorrad vorn anheben, bis
sich das Vorderrad frei dreht.
Zum Anheben des Motorrads empfiehlt BMW Motorrad den
BMW Motorrad Vorderradstän-
der.
Vorderradständer montieren
( 112)
Die linke Achsklemm-
schraube fixiert die
Gewindebuchse in der
Vorderradführung. Eine schlecht
ausgerichtete Gewindebuchse
führt zu falschem Abstand
zwischen ABS-Sensorring und
ABS-Sensor und damit zu
ABS-Fehlfunktionen oder zur
Zerstörung des ABS-Sensors.
Um die korrekte Ausrichtung der
8106zWartung

Gewindebuchse sicherzustellen,
linke Achsklemmschraube nicht

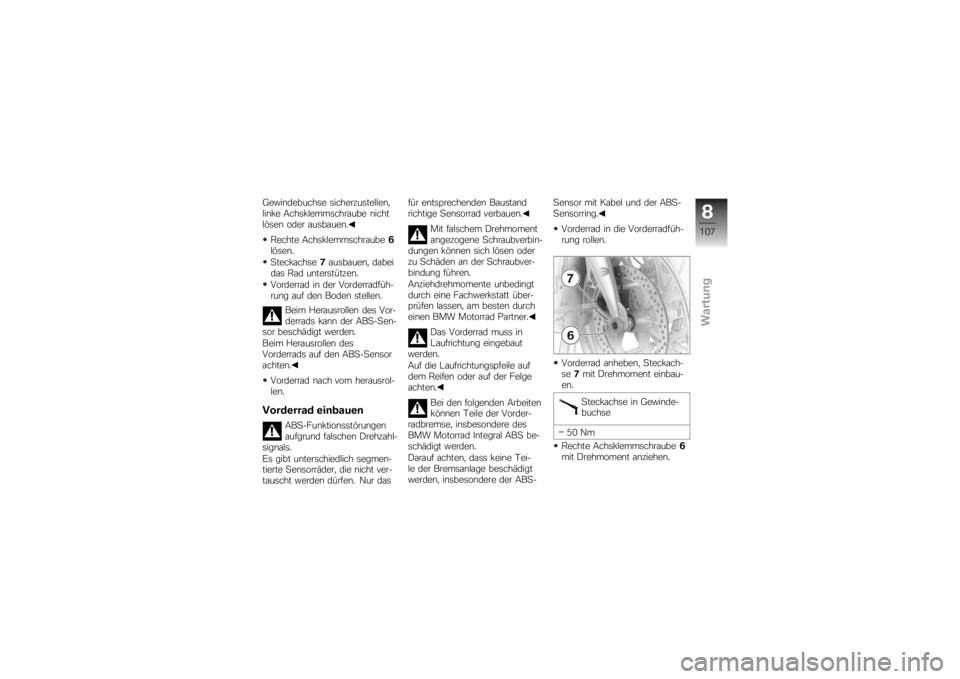

lösen oder ausbauen.Rechte Achsklemmschraube 6
lösen.
Steckachse 7ausbauen, dabei
das Rad unterstützen.
Vorderrad in der Vorderradfüh-
rung auf den Boden stellen.
Beim Herausrollen des Vor-
derrads kann der ABS-Sen-
sor beschädigt werden.
Beim Herausrollen des
Vorderrads auf den ABS-Sensor
achten.
Vorderrad nach vorn herausrol-
len.Vorderrad einbauen
ABS-Funktionsstörungen
aufgrund falschen Drehzahl-
signals.
Es gibt unterschiedlich segmen-
tierte Sensorräder, die nicht ver-
tauscht werden dürfen. Nur das für entsprechenden Baustand
richtige Sensorrad verbauen.
Mit falschem Drehmoment
angezogene Schraubverbin-
dungen können sich lösen oder
zu Schäden an der Schraubver-
bindung führen.
Anziehdrehmomente unbedingt
durch eine Fachwerkstatt über-
prüfen lassen, am besten durch
einen BMW Motorrad Partner.
Das Vorderrad muss in
Laufrichtung eingebaut
werden.
Auf die Laufrichtungspfeile auf
dem Reifen oder auf der Felge
achten.

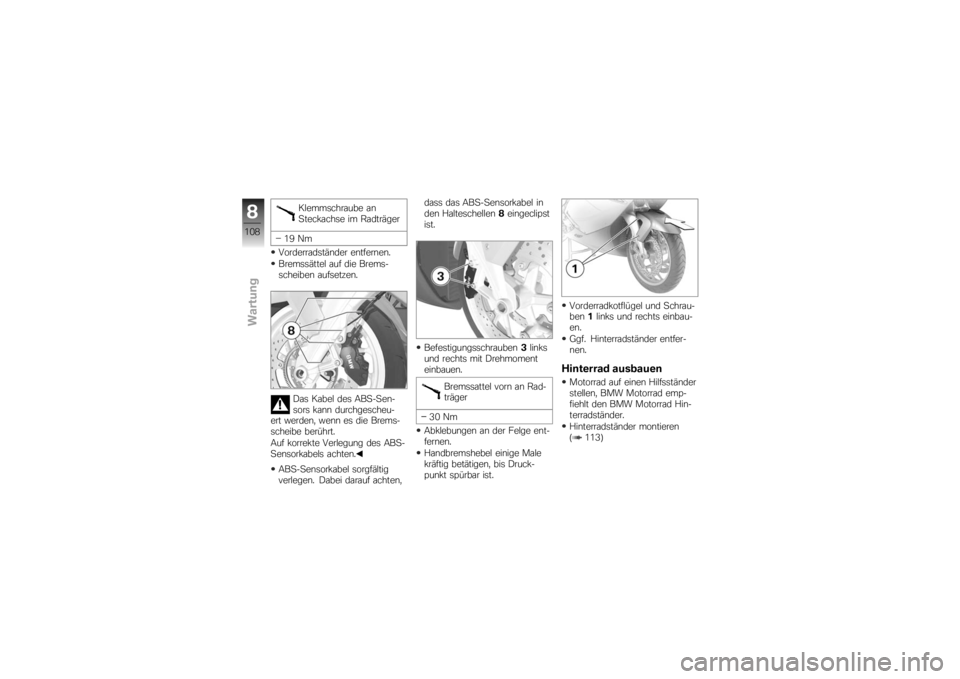

Bei den folgenden Arbeiten
können Teile der Vorder-
radbremse, insbesondere des
BMW Motorrad Integral ABS be-
schädigt werden.
Darauf achten, dass keine Tei-
le der Bremsanlage beschädigt
werden, insbesondere der ABS- Sensor mit Kabel und der ABS-
Sensorring.
Vorderrad in die Vorderradfüh-
rung rollen.
Vorderrad anheben, Steckach-
se 7mit Drehmoment einbau-
en.
Steckachse in Gewinde-
buchse
50 Nm
Rechte Achsklemmschraube 6
mit Drehmoment anziehen.
8107zWartung

Klemmschraube an
Steckachse im Radträger
19 Nm
Vorderradständer entfernen.
Bremssättel auf die Brems-
scheiben aufsetzen.
Das Kabel des ABS-Sen-
sors kann durchgescheu-
ert werden, wenn es die Brems-
scheibe berührt.
Auf korrekte Verlegung des ABS-
Sensorkabels achten.
ABS-Sensorkabel sorgfältig
verlegen. Dabei darauf achten, dass das ABS-Sensorkabel in
den Halteschellen
8eingeclipst
ist.
Befestigungsschrauben 3links
und rechts mit Drehmoment
einbauen.
Bremssattel vorn an Rad-
träger
30 Nm
Abklebungen an der Felge ent-
fernen.
Handbremshebel einige Male
kräftig betätigen, bis Druck-
punkt spürbar ist. Vorderradkotflügel und Schrau-
ben
1links und rechts einbau-
en.
Ggf. Hinterradständer entfer-
nen.
Hinterrad ausbauenMotorrad auf einen Hilfsständer
stellen, BMW Motorrad emp-
fiehlt den BMW Motorrad Hin-
terradständer.
Hinterradständer montieren
( 113)
8108zWartung
