Visão geral
Visão geral
Visão geral, lado esquerdo........... 11
Visão geral, lado direito . . ............ 13
Por baixo do assento ................ 14
Conjuntos de guiador, lado esquer-
do ................................... 15
Conjuntos de guiador, lado direi-
to .................................... 16
Instrumento combinado . . ............ 17
Faróis................................ 18
29zVisão geral

210zVisão geral

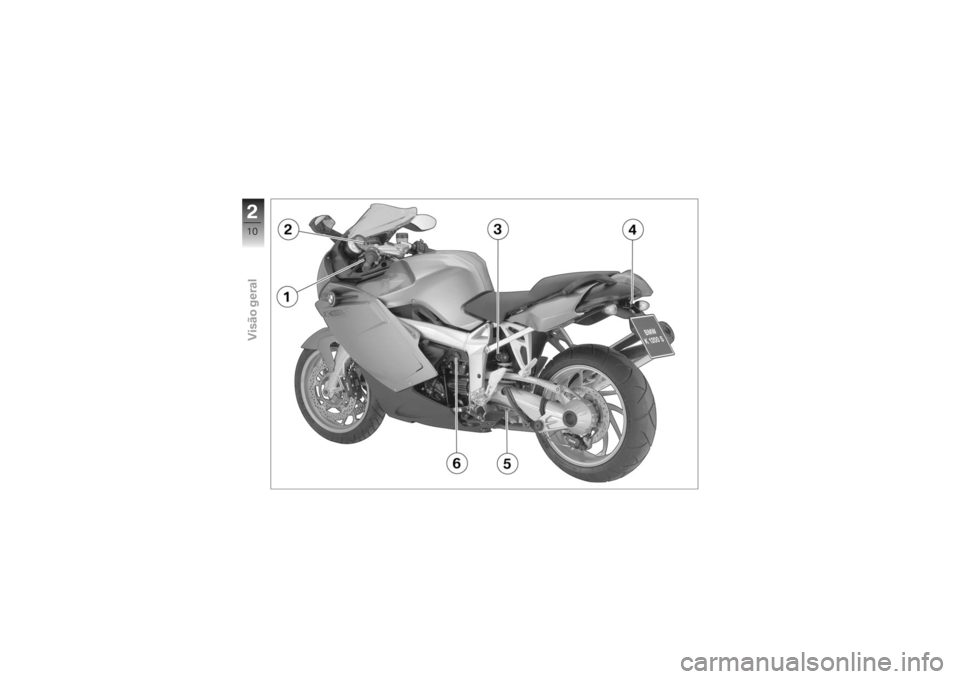

Visão geral, lado
esquerdo1Ajuste da altura do farol (por
baixo do instrumento com-
binado) ( 66)
2 Reservatório do líquido da
embraiagem ( 107)
3 Ajuste da tensão prévia da
mola traseira ( 61)
4 Fecho do assento (por baixo
do farolim traseiro) ( 66)
5 Ajuste do amortecimento
atrás ( 62)
6 Tomada ( 92)
211zVisão geral

212zVisão geral

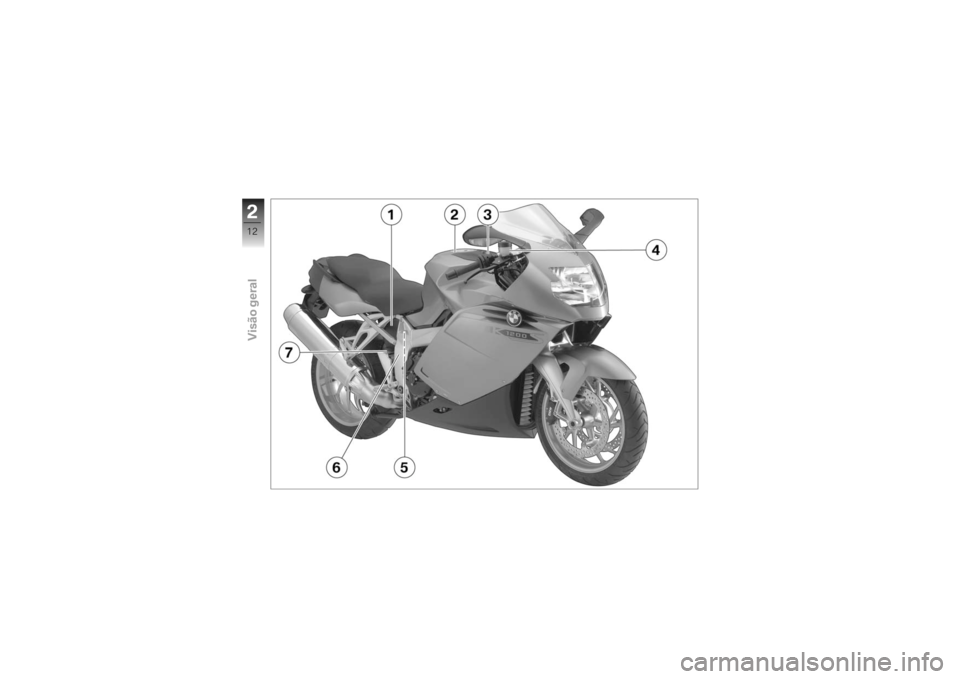

Visão geral, lado
direito1Indicação do nível do óleo
do motor ( 101)
2 Orifício de enchimento do
combustível ( 81)
3 Compartimento da bateria
( 132)
4 Reservatório do óleo do tra-
vão dianteiro ( 104)
5 Placa de características
(atrás, no tubo transversal)
6 Número do quadro (na parte
lateral dianteira direita)
7 Reservatório do óleo do tra-
vão traseiro ( 106)
213zVisão geral

Por baixo do assento1Suporte para capacetes
( 67)
2 Ferramenta de bordo
( 100)
3 Orifício de enchimento do
óleo do motor ( 102)
214zVisão geral

Conjuntos de guiador,
lado esquerdo1Comando do conta-quiló-
metros ( 47), Comando
do computador de bordo
SA
( 50)
2 Comando do ASC
SA
( 58)
3 Comando do ESA
SA
( 62)
4 Buzina
5 Indicador de mudança de
direcção esquerdo ( 55),
Sistema de luzes de emer-
gência ( 56)
6 Luz de máximos e sinal de
luzes ( 54)
215zVisão geral

Conjuntos de guiador,
lado direito1Interruptor de desactivação
de emergência ( 57)
2 Tecla do motor de arranque
( 74)
3 Aquecimento dos punhos
SA
( 58)
4 Indicador de mudança de
direcção direito ( 55),
Sistema de luzes de emer-
gência ( 56)
5 Indicador de mudança de
direcção desligado ( 56),
Sistema de luzes de emer-
gência desligado ( 57)
216zVisão geral

Instrumento
combinado1Conta-rotações
2 Velocímetro
3 Luzes de controlo ( 20)
4 Display multifunções
( 20)
5 Luz de controlo DWA (SA)
e sensor para iluminação
dos instrumentos
6 Seleccionar a indicação
( 47)
Repor o conta-quilómetros
parcial ( 48)
Acertar o relógio ( 46)
A iluminação do instrumen-
to combinado está equipa-
da com um dispositivo automáti-
co de comutação dia / noite.
217zVisão geral

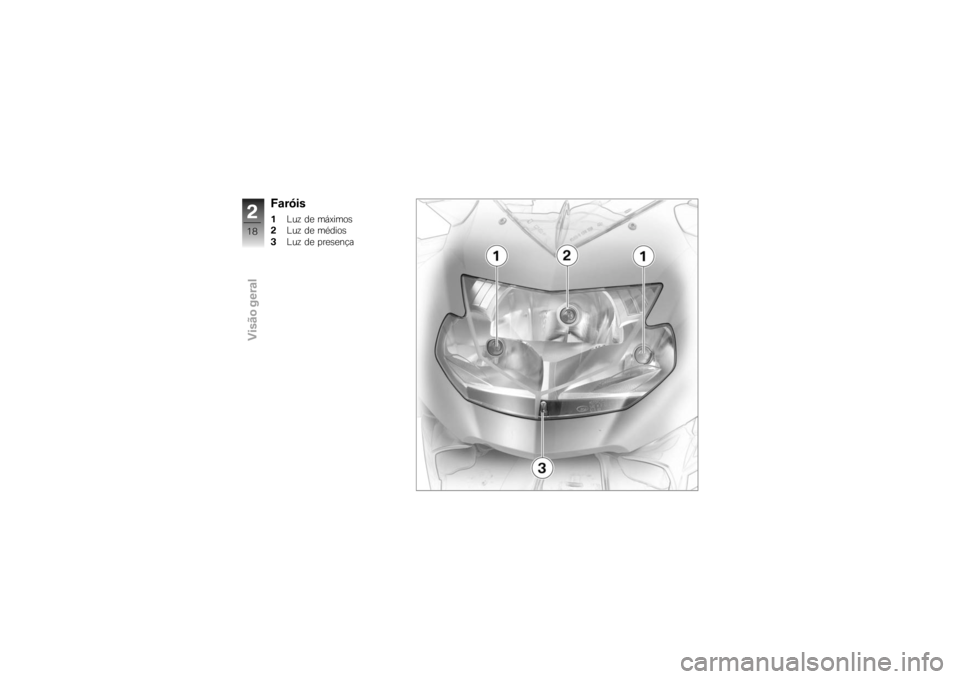

Faróis1Luz de máximos
2 Luz de médios
3 Luz de presença
218zVisão geral
