BMW MOTORRAD K 1200 S 2007 Livret de bord (in French)

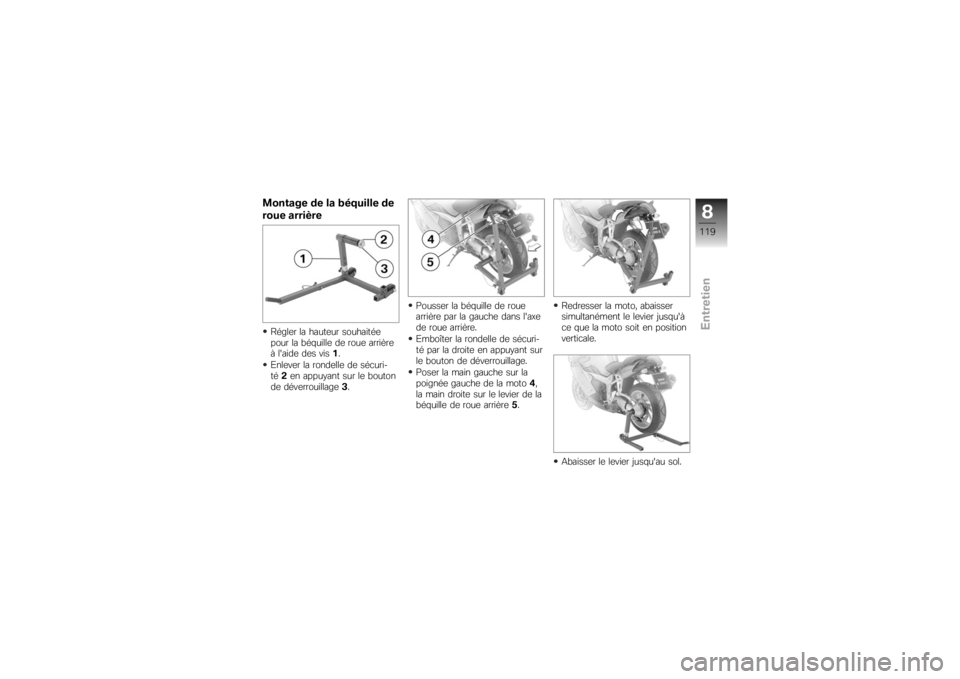

Montage de la béquille de
roue arrièreRégler la hauteur souhaitée
pour la béquille de roue arrière
à l'aide des vis1.
Enlever la rondelle de sécuri-
té 2en appuyant sur le bouton
de déverrouillage 3. Pousser la béquille de roue
arrière par la gauche dans l'axe
de roue arrière.
Emboîter la rondelle de sécuri-
té par la droite en appuyant sur
le bouton de déverrouillage.
Poser la main gauche sur la
poignée gauche de la moto
4,
la main droite sur le levier de la
béquille de roue arrière 5. Redresser la moto, abaisser
simultanément le levier jusqu'à
ce que la moto soit en position
verticale.
Abaisser le levier jusqu'au sol.
8119zEntretien

AmpoulesIndications généralesUne panne d'ampoule est signa-
lée à l'écran par le symbole dé-
faut d'ampoule. En cas de panne
du feu stop ou du feu arrière, le
voyant d'alerte général s'allume
additionnellement en jaune. En
cas de défaillance du feu arrière,
le feu stop est utilisé en rempla-
cement et le deuxième filament
s'allume à intensité réduite au ni-
veau du feu arrière. La panne du
feu arrière est malgré tout signa-
lée sur le visuel.La défaillance d'une lampe
sur la moto représente un
risque pour la sécurité, car la mo-
to peut facilement ne pas être
vue par les autres usagers de la
route.
Remplacer les lampes défec-
tueuses le plus rapidement pos-
sible, emporter de préférence toujours des lampes de réserve
correspondantes.
L'ampoule est sous pres-
sion, des blessures sont
possibles en cas d'endommage-
ment.
Porter des lunettes et gants
de protection pour changer les
lampes.
Vous trouverez au chapitre
"Caractéristiques tech-
niques" un récapitulatif des types
d'ampoules montés sur votre
moto.
Ne jamais toucher le verre
des ampoules neuves avec
les doigts. Monter les ampoules
en utilisant un chiffon propre et
sec. Les huiles et graisses dépo-
sées par les doigts dégradent la
dissipation de chaleur. Une sur-
chauffe et de ce fait une moindre
durée de vie des ampoules en
sont les conséquences.

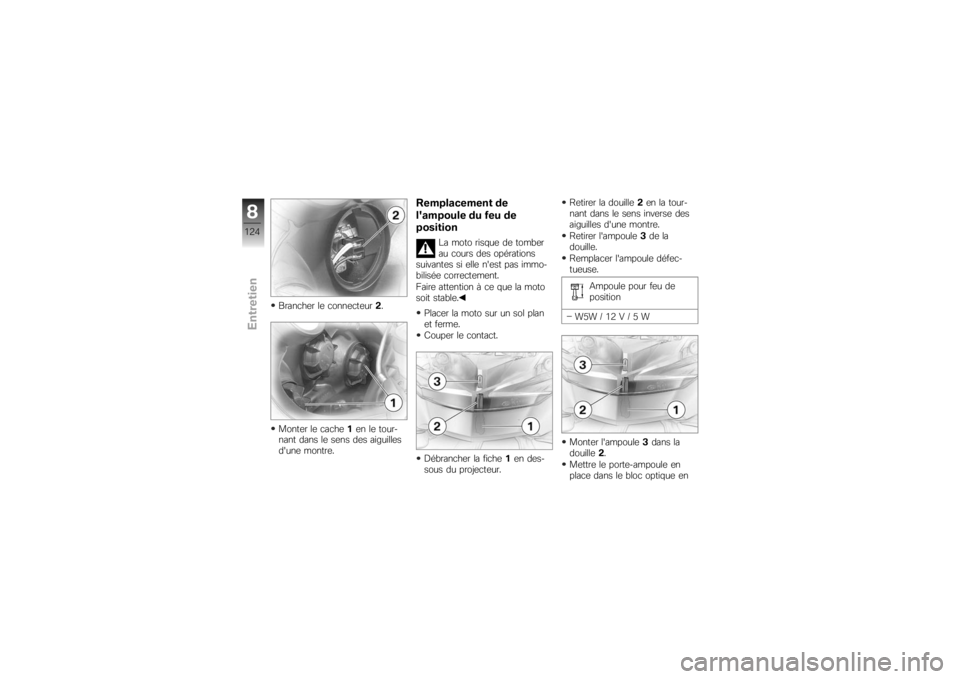

Remplacement de
l'ampoule du feu de
croisement
La moto risque de tomber
au cours des opérations
suivantes si elle n'est pas immo-
bilisée correctement.
Faire attention à ce que la moto
soit stable.
Placer la moto sur un sol plan
et ferme.
Couper le contact. Braquer le guidon sur la
gauche pour améliorer
l'accessibilité.
8120zEntretien

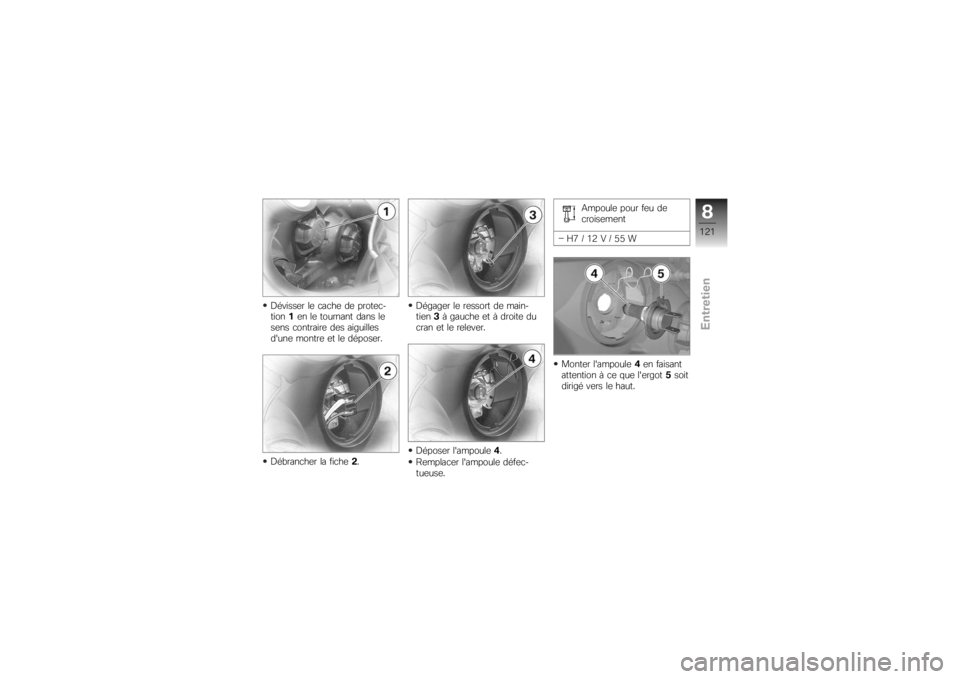

Dévisser le cache de protec-
tion1en le tournant dans le
sens contraire des aiguilles
d'une montre et le déposer.
Débrancher la fiche 2. Dégager le ressort de main-
tien
3à gauche et à droite du
cran et le relever.
Déposer l'ampoule 4.
Remplacer l'ampoule défec-
tueuse. Ampoule pour feu de
croisement
H7/12V/55W

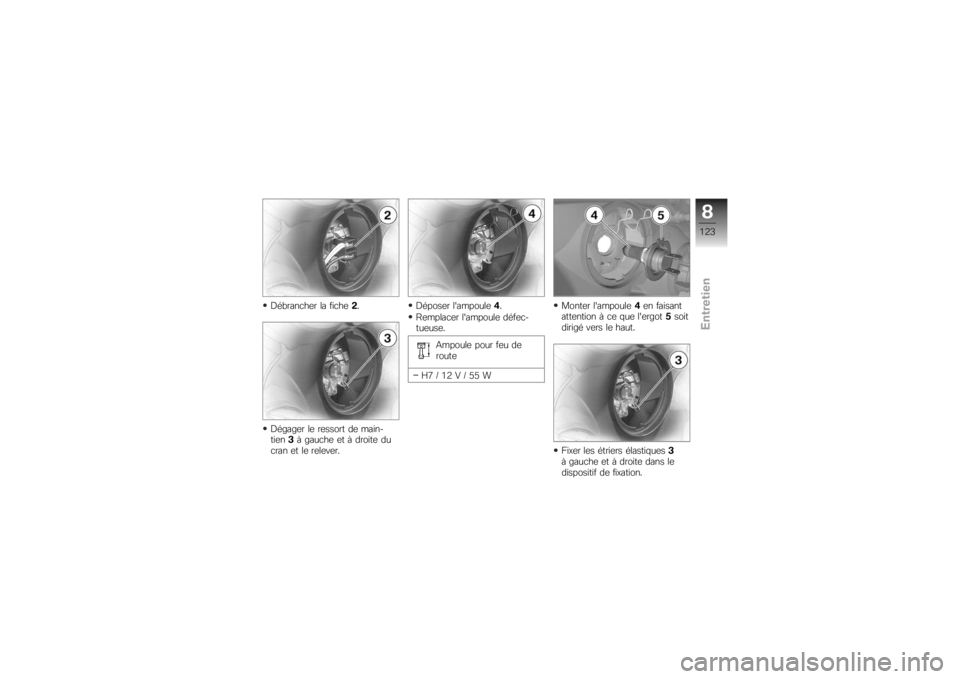

Monter l'ampoule 4en faisant
attention à ce que l'ergot 5soit
dirigé vers le haut.
8121zEntretien

Fixer les étriers élastiques3
à gauche et à droite dans le
dispositif de fixation.
Brancher le connecteur 2. Monter le cache
1en le tour-
nant dans le sens des aiguilles
d'une montre.
Remplacement de
l'ampoule du feu de route
La moto risque de tomber
au cours des opérations
suivantes si elle n'est pas immo-
bilisée correctement.
Faire attention à ce que la moto
soit stable.
Placer la moto sur un sol plan
et ferme.
Couper le contact. Braquer le guidon sur la
gauche pour améliorer
l'accessibilité.
Dévisser le cache de protec-
tion 1en le tournant dans le
sens contraire des aiguilles
d'une montre et le déposer.
8122zEntretien

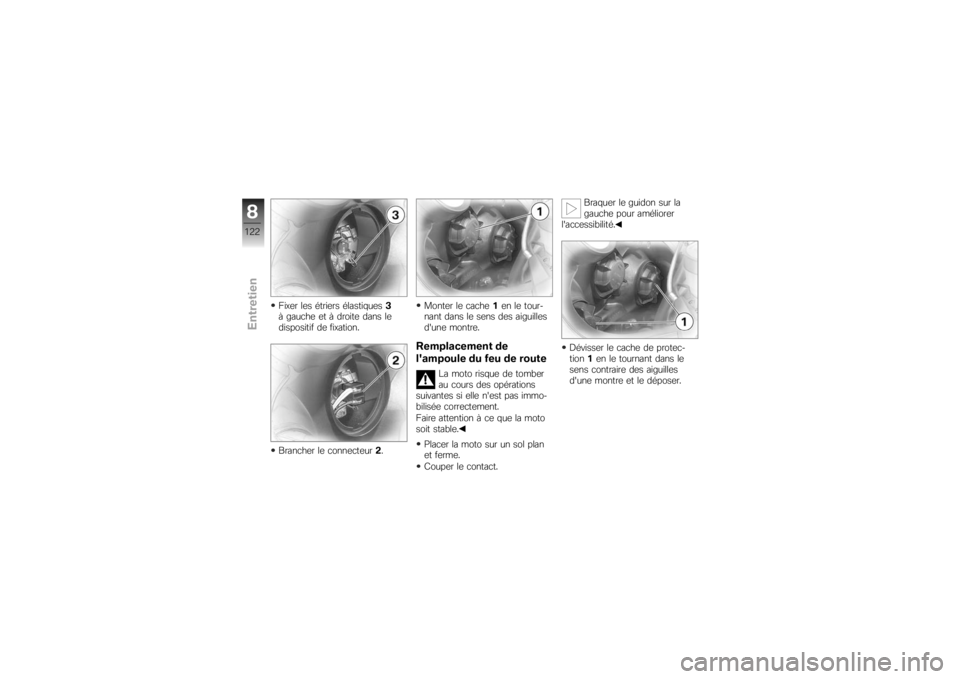

Débrancher la fiche2.
Dégager le ressort de main-
tien 3à gauche et à droite du
cran et le relever. Déposer l'ampoule
4.
Remplacer l'ampoule défec-
tueuse.
Ampoule pour feu de
route
H7/12V/55W Monter l'ampoule
4en faisant
attention à ce que l'ergot 5soit
dirigé vers le haut.
Fixer les étriers élastiques 3
à gauche et à droite dans le
dispositif de fixation.
8123zEntretien

Brancher le connecteur2.
Monter le cache 1en le tour-
nant dans le sens des aiguilles
d'une montre.
Remplacement de
l'ampoule du feu de
position
La moto risque de tomber
au cours des opérations
suivantes si elle n'est pas immo-
bilisée correctement.
Faire attention à ce que la moto
soit stable.
Placer la moto sur un sol plan
et ferme.
Couper le contact.
Débrancher la fiche 1en des-
sous du projecteur. Retirer la douille
2en la tour-
nant dans le sens inverse des
aiguilles d'une montre.
Retirer l'ampoule 3de la
douille.
Remplacer l'ampoule défec-
tueuse.
Ampoule pour feu de
position
W5W / 12 V / 5 W
Monter l'ampoule 3dans la
douille 2.
Mettre le porte-ampoule en
place dans le bloc optique en
8124zEntretien

le tournant dans le sens ho-
raire.
Brancher le connecteur1sous
le projecteur.Remplacement de
l'ampoule du feu stop et
du feu arrière
La moto risque de tomber
au cours des opérations
suivantes si elle n'est pas immo-
bilisée correctement.
Faire attention à ce que la moto
soit stable.
Placer la moto sur un sol plan
et ferme.
Couper le contact.

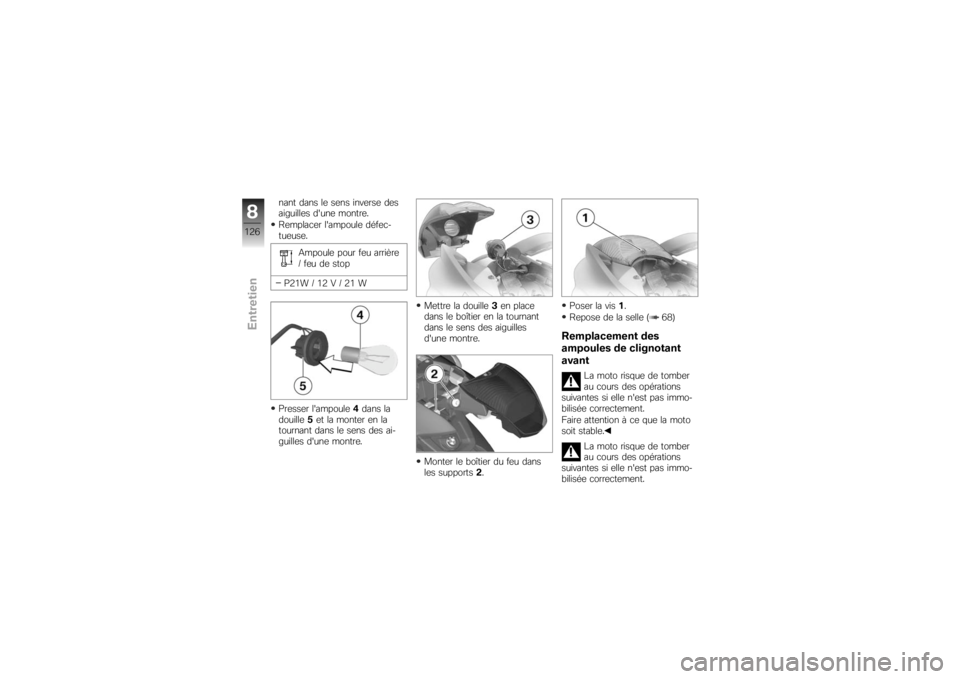

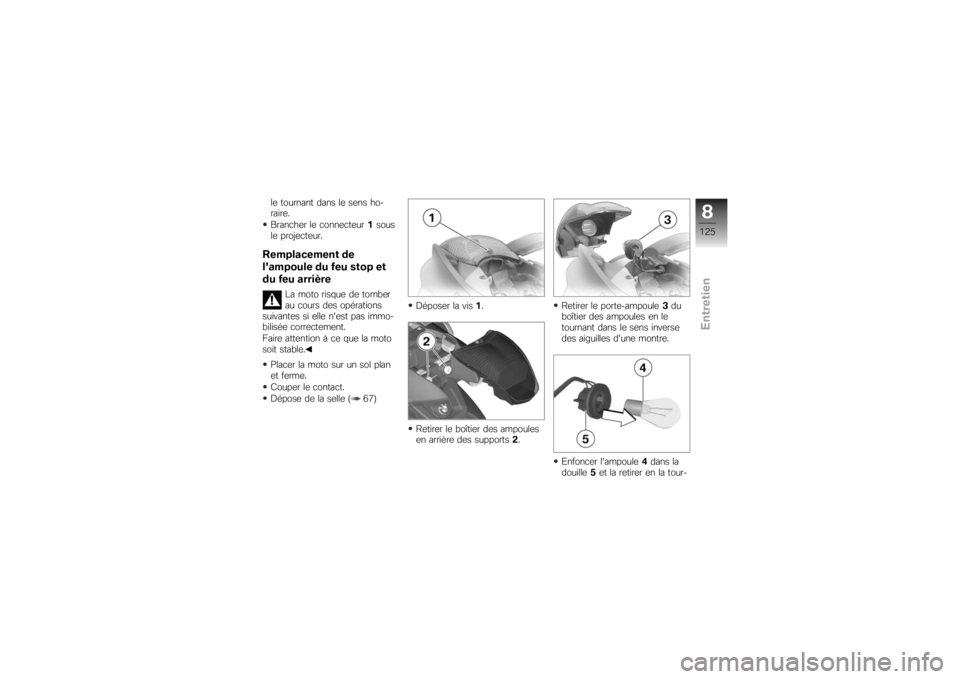

Dépose de la selle ( 67) Déposer la vis
1.
Retirer le boîtier des ampoules
en arrière des supports 2. Retirer le porte-ampoule
3du
boîtier des ampoules en le
tournant dans le sens inverse
des aiguilles d'une montre.
Enfoncer l'ampoule 4dans la
douille 5et la retirer en la tour-
8125zEntretien

nant dans le sens inverse des
aiguilles d'une montre.
Remplacer l'ampoule défec-
tueuse.Ampoule pour feu arrière
/ feu de stop
P21W / 12 V / 21 W
Presser l'ampoule 4dans la
douille 5et la monter en la
tournant dans le sens des ai-
guilles d'une montre. Mettre la douille
3en place
dans le boîtier en la tournant
dans le sens des aiguilles
d'une montre.
Monter le boîtier du feu dans
les supports 2. Poser la vis
1.
Repose de la selle ( 68)

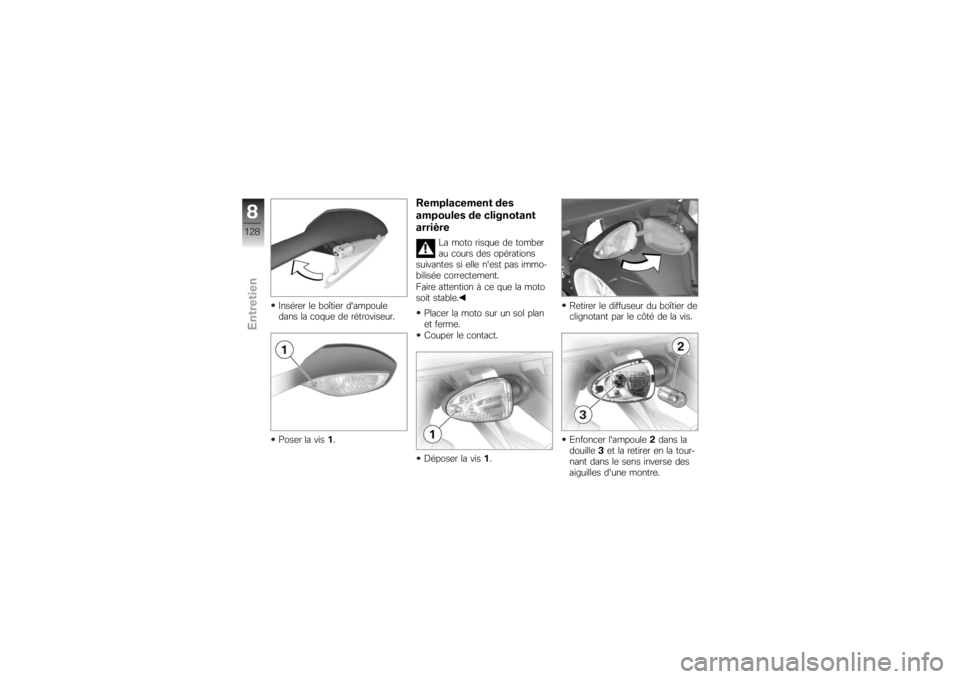

Remplacement des
ampoules de clignotant
avant
La moto risque de tomber
au cours des opérations
suivantes si elle n'est pas immo-
bilisée correctement.
Faire attention à ce que la moto
soit stable.
La moto risque de tomber
au cours des opérations
suivantes si elle n'est pas immo-
bilisée correctement.
8126zEntretien

Faire attention à ce que la moto
soit stable.Placer la moto sur un sol plan
et ferme.
Couper le contact.
Déposer la vis 1. Dégager côté vissage le boî-
tier d'ampoule de la coque de
rétroviseur.
Retirer la douille
2du boîtier
d'ampoule en la tournant dans le sens inverse des aiguilles
d'une montre.
Retirer l'ampoule
3de la
douille.
Remplacer l'ampoule défec-
tueuse
Ampoule pour clignotants
avant
W16W / 12 V / 16 W
Monter l'ampoule 3dans la
douille 2.
Monter la douille dans le boîtier
en la tournant dans le sens des
aiguilles d'une montre.
8127zEntretien

Insérer le boîtier d'ampoule
dans la coque de rétroviseur.
Poser la vis1.
Remplacement des
ampoules de clignotant
arrière
La moto risque de tomber
au cours des opérations
suivantes si elle n'est pas immo-
bilisée correctement.
Faire attention à ce que la moto
soit stable.
Placer la moto sur un sol plan
et ferme.
Couper le contact.

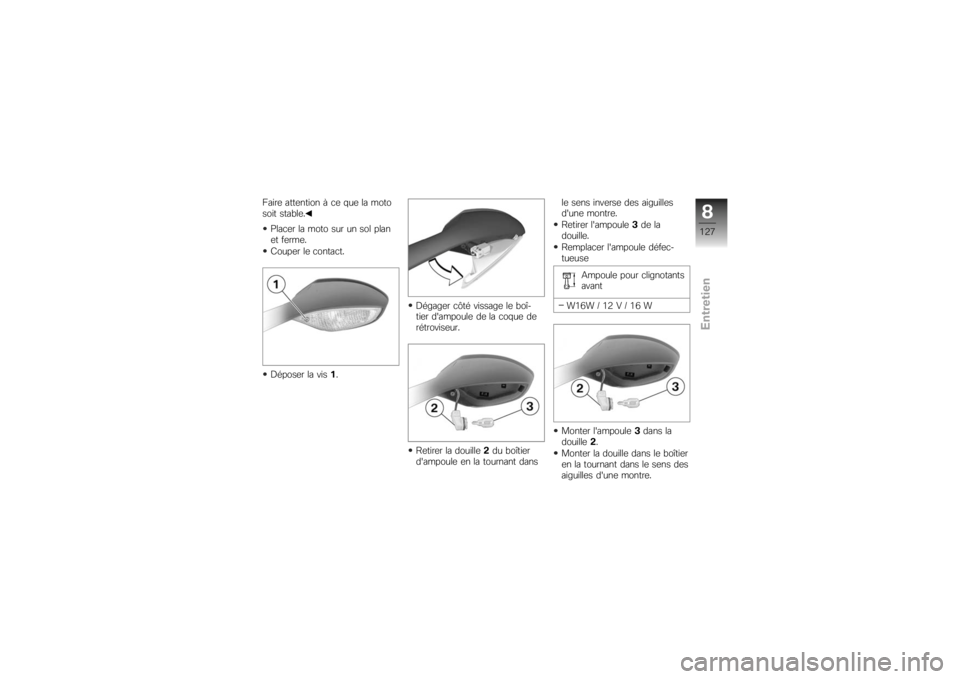

Déposer la vis 1. Retirer le diffuseur du boîtier de
clignotant par le côté de la vis.
Enfoncer l'ampoule
2dans la
douille 3et la retirer en la tour-
nant dans le sens inverse des
aiguilles d'une montre.
8128zEntretien
