BMW MOTORRAD R 1150 R 2002 Instruktionsbok (in Swedish)

1
Översikt och handhavande
9

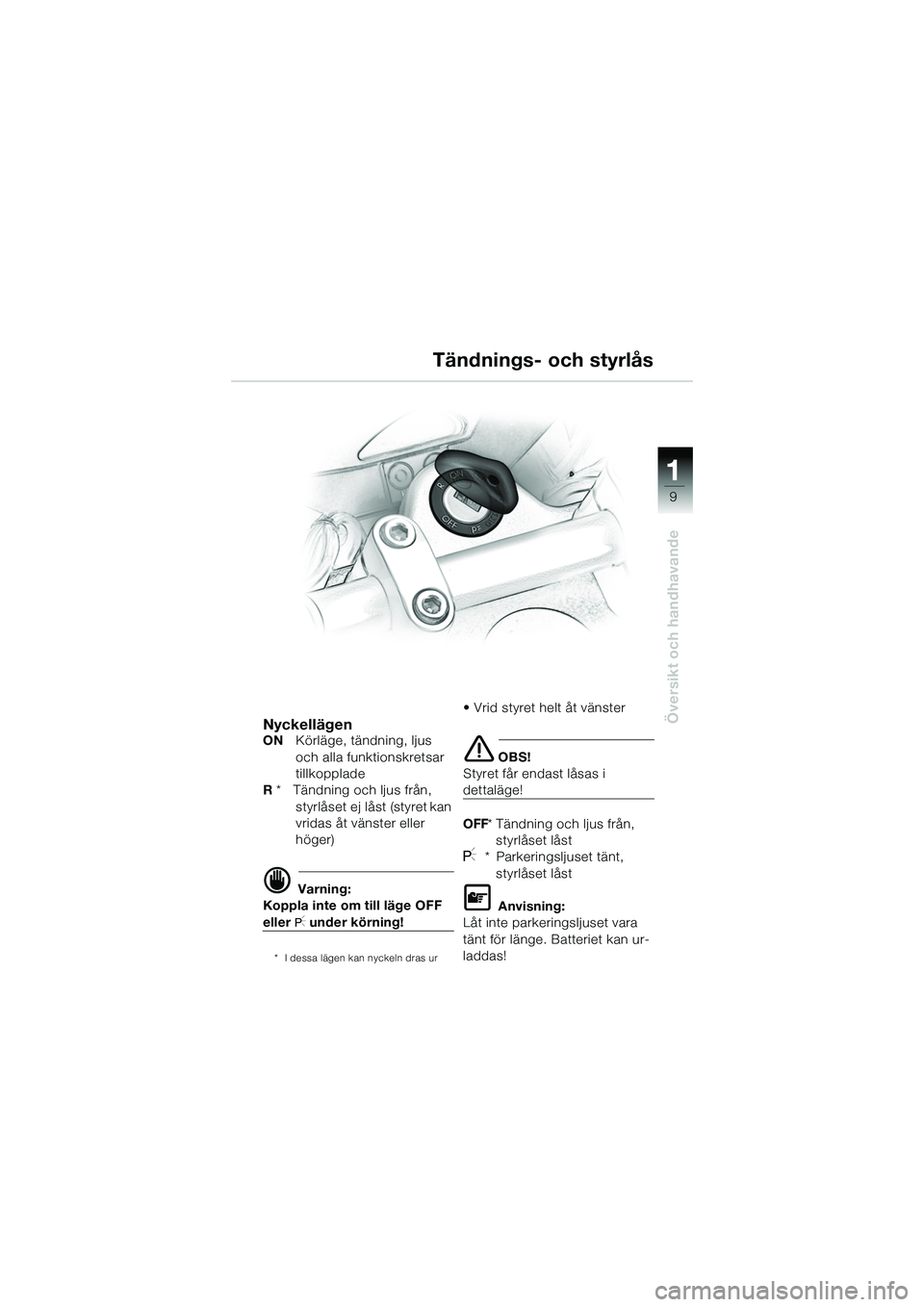

Tändnings- och styrlås
NyckellägenONKörläge, tändning, ljus
och alla funktionskretsar
tillkopplade
R * Tändning och ljus från,
styrlåset ej låst (styret kan
vridas åt vänster eller
höger)
d Varning:
Koppla inte om till läge OFF
eller I under körning!
* I dessa lägen kan nyckeln dras ur
• Vrid styret helt åt vänster
e OBS!
Styret får endast låsas i
dettaläge!
OFF * Tändning och ljus från,
styrlåset låst
I* Parkeringsljuset tänt, styrlåset låst
L Anvisning:
Låt inte parkerin gsljuset vara
tänt för länge. Batteriet kan ur-
laddas!
10r28FUNbks1.book Seite 9 Donnerstag, 26. Januar 2006 1:09 13

1
Översikt och handhavande
10
5
4
2
3
1
d Varning:
För att undvika luft i kopplin-
gens hydrauliksystem:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna!
1 Chokereglage för kallstart
(varvtalsökning) (
b 59)
2 Varningsblinkerkontakt
(
b 12) 3
Signalhornsknapp
4 Blinkerkontakt vänster
• Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
•Tryck på
blinkerfrånkopplaren 9
5 Hel-/halvljusomkopplare
FHelljus
GHalvljus
FHelljusblinkning

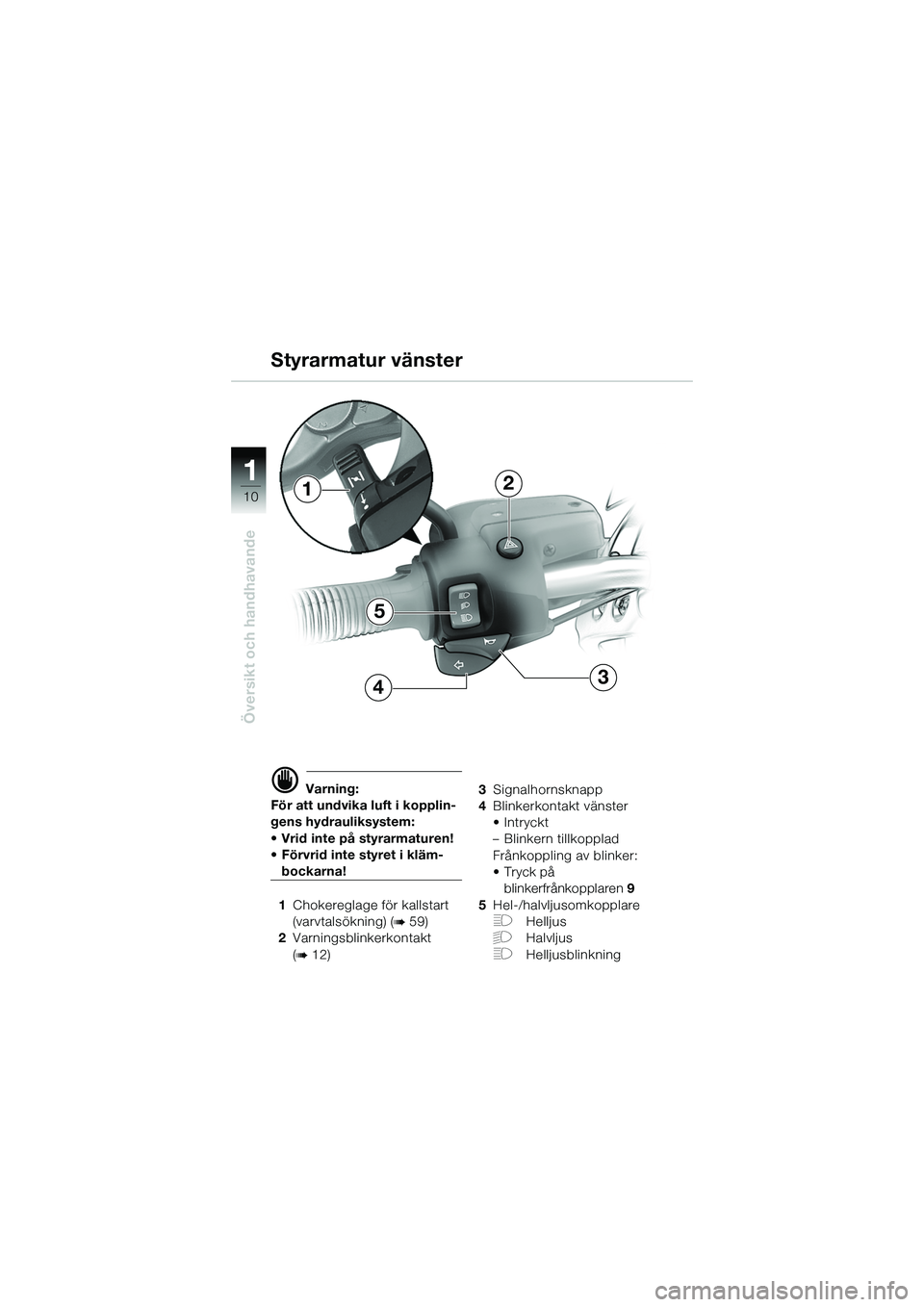

Styrarmatur vänster
10r28FUNbks1.book Seite 10 Donnerstag, 26. Januar 2006 1:09 13

1
Översikt och handhavande
11
BA
C
9
10
87
6
d Varning:
För att undvika luft i bromsci-
rkulationen:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna!
6 Kontakt för uppvärmbara
handtag
EU
A Värmefunktion från
B 50% (medelläge)
C 100% 7
Startknapp
8 Nödströmbrytare för
tändning (
b 56)
9 Blinkerfrånkopplare
• Intryckt
– Höger/vänster blinker
frånkopplad
10 Blinkerkontakt höger
• Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
•Tryck på
blinkerfrånkopplaren 9
EUExtrautrustning

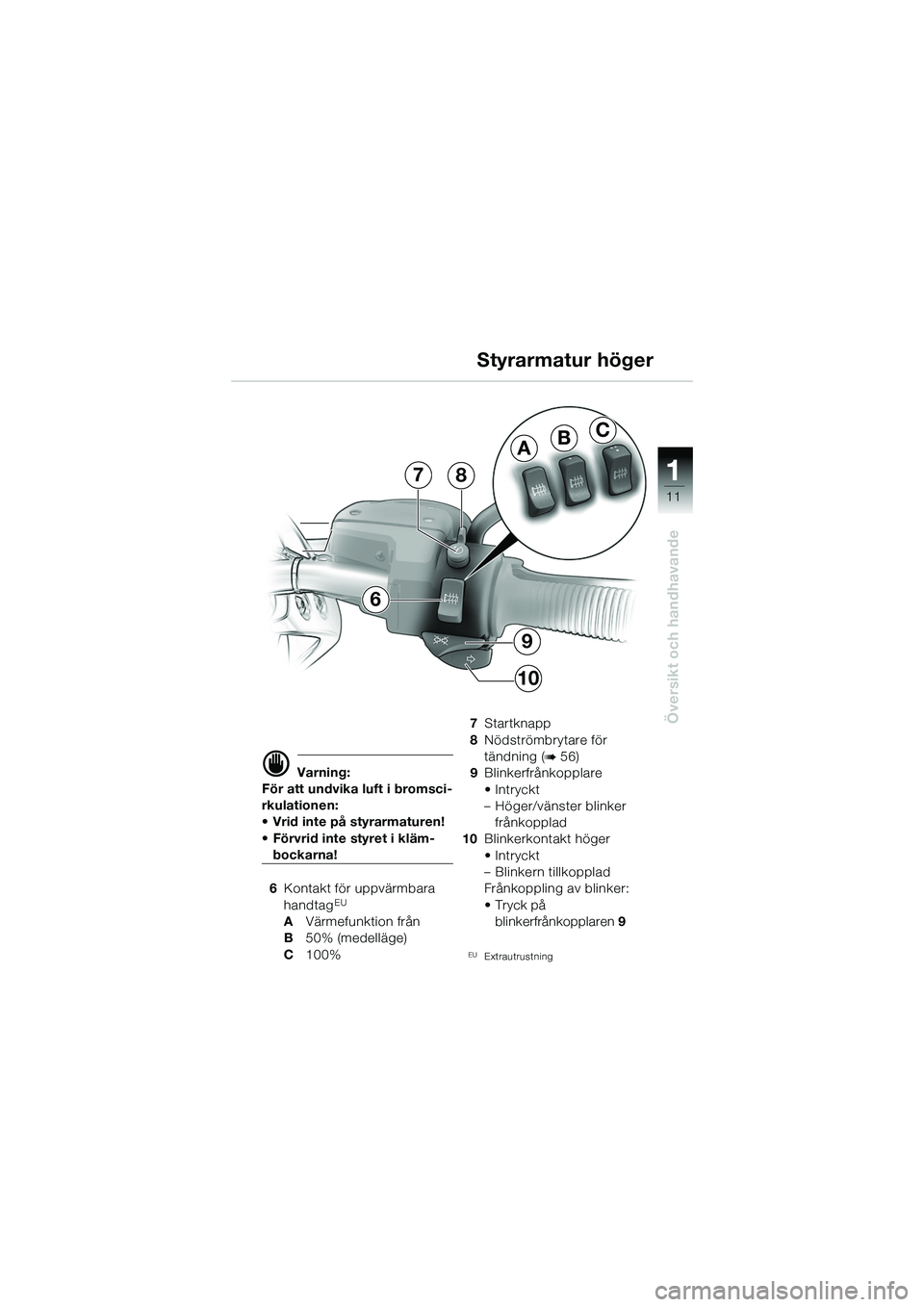

Styrarmatur höger
10r28FUNbks1.book Seite 11 Donnerstag, 26. Januar 2006 1:09 13

1
Översikt och handhavande
12
1

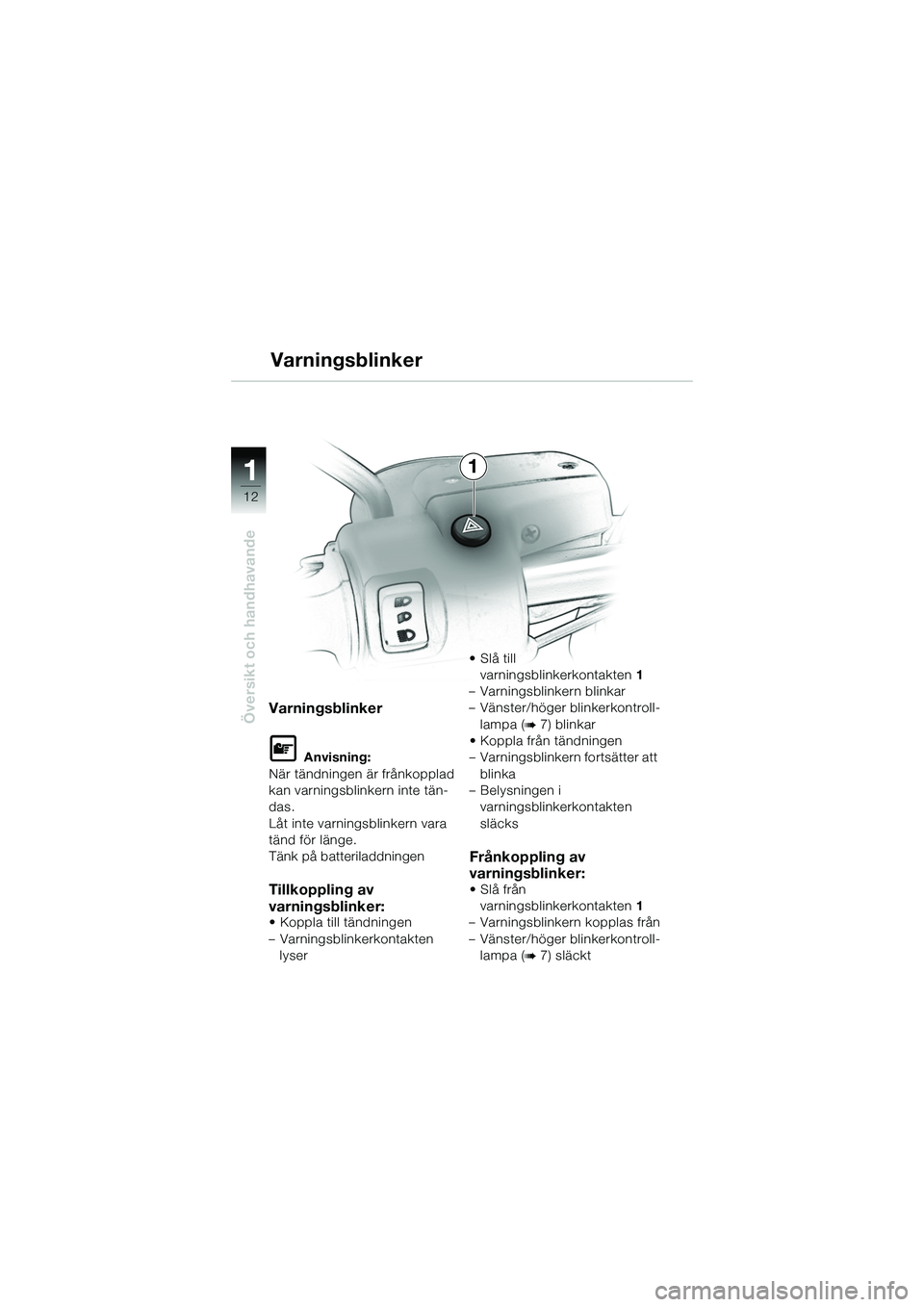

Varningsblinker
Varningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte tän-
das.
Låt inte varningsblinkern vara
tänd för länge.
Tänk på batteriladdningen
Tillkoppling av
varningsblinker:
• Koppla till tändningen
– Varningsblinkerkontakten lyser • Slå till
varningsblinkerkontakten 1
– Varningsblinkern blinkar
– Vänster/höger bl inkerkontroll-
lampa (
b 7) blinkar
• Koppla från tändningen
– Varningsblinkern fortsätter att blinka
– Belysningen i varningsblinke rkontakten
släcks
Frånkoppling av
varningsblinker:
•Slå från varningsblinkerkontakten 1
– Varningsblinkern kopplas från
– Vänster/höger bl inkerkontroll-
lampa (
b 7) släckt
10r28FUNbks1.book Seite 12 Donnerstag, 26. Januar 2006 1:09 13

1
Översikt och handhavande
13A
B
2
1
D

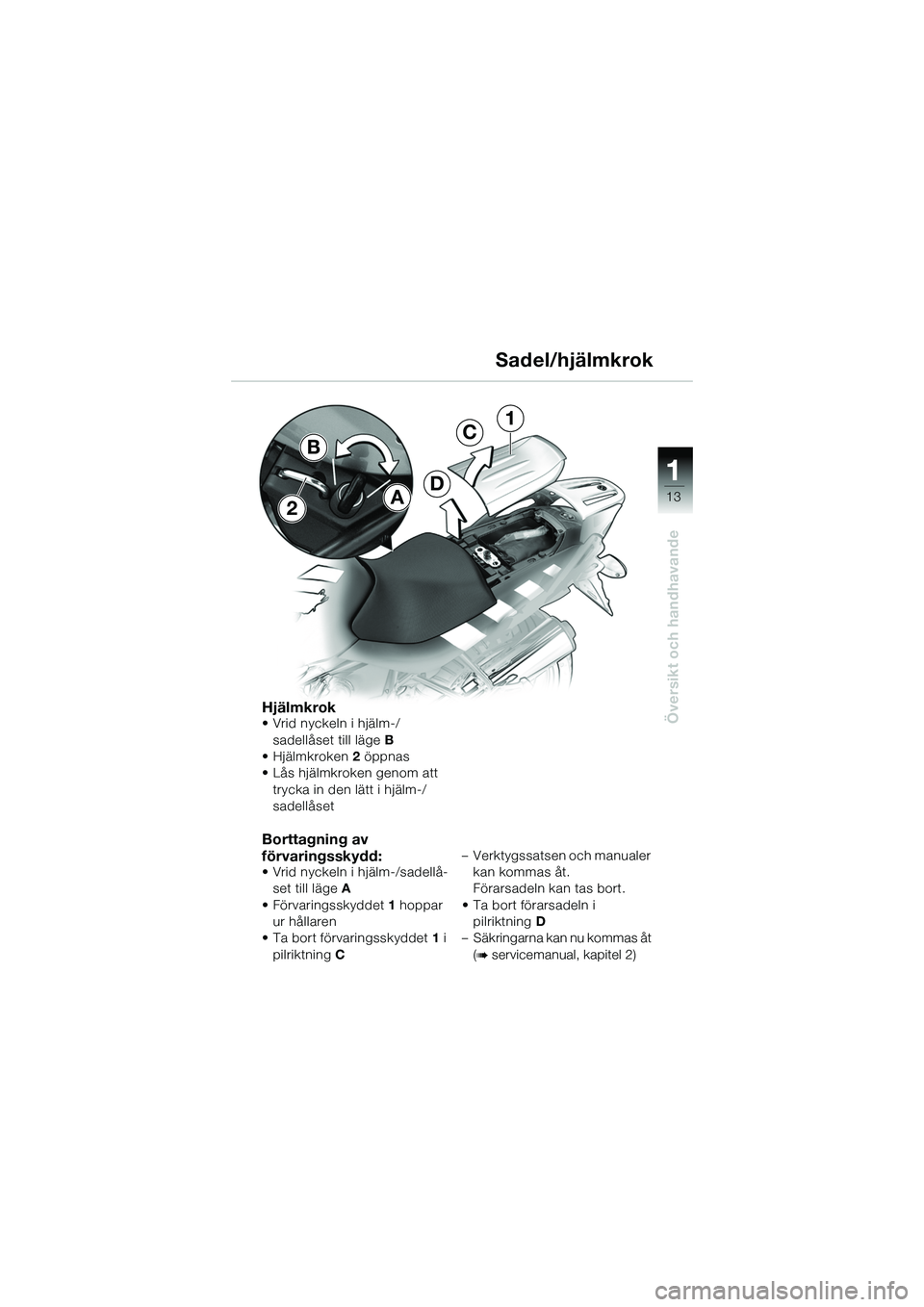

Hjälmkrok• Vrid nyckeln i hjälm-/sadellåset till läge B
• Hjälmkroken 2 öppnas
• Lås hjälmkroken genom att trycka in den lätt i hjälm-/
sadellåset
Borttagning av
förvaringsskydd:
• Vrid nyckeln i hjälm-/sadellå-set till läge A
• Förvaringsskyddet 1 hoppar
ur hållaren
• Ta bort förvaringsskyddet 1 i
pilriktning C – Verktygssatsen och manualer
kan kommas åt.
Förarsadeln kan tas bort.
• Ta bort förarsadeln i pilriktning D
– Säkringarna kan nu kommas åt
(
b servicemanual, kapitel 2)
Sadel/hjälmkrok
C
10r28FUNbks1.book Seite 13 Donnerstag, 26. Januar 2006 1:09 13

1
Översikt och handhavande
14
54
3
1
2

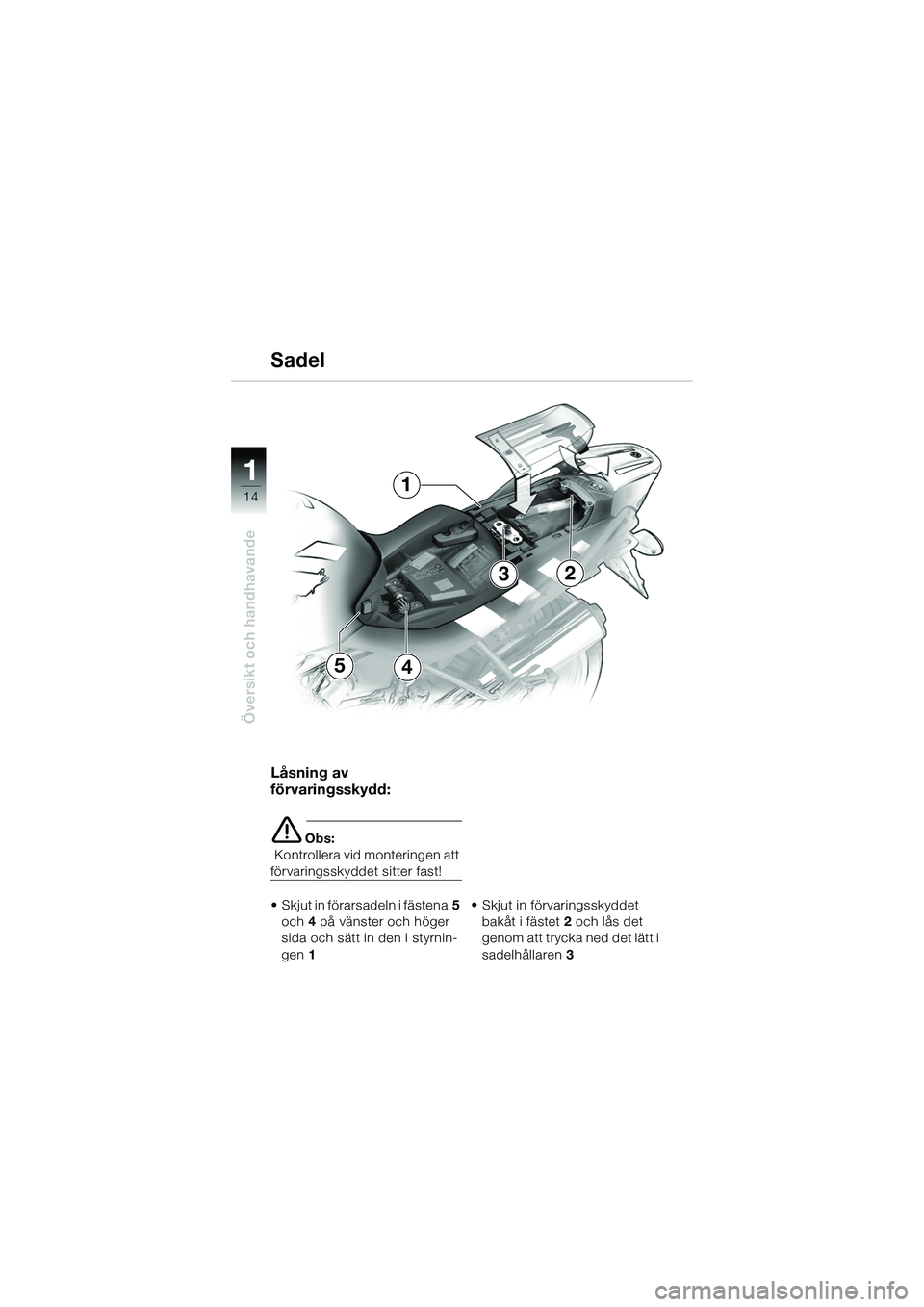

Låsning av
förvaringsskydd:
eObs:
Kontrollera vid monteringen att
förvaringsskyddet sitter fast!
• Skjut in förarsadeln i fästena 5
och 4 på vänster och höger
sida och sätt in den i styrnin-
gen 1 •Skjut in förvaringsskyddet
bakåt i fästet 2 och lås det
genom att trycka ned det lätt i
sadelhållaren 3
Sadel
10r28FUNbks1.book Seite 14 Donnerstag, 26. Januar 2006 1:09 13

1
Översikt och handhavande
15A

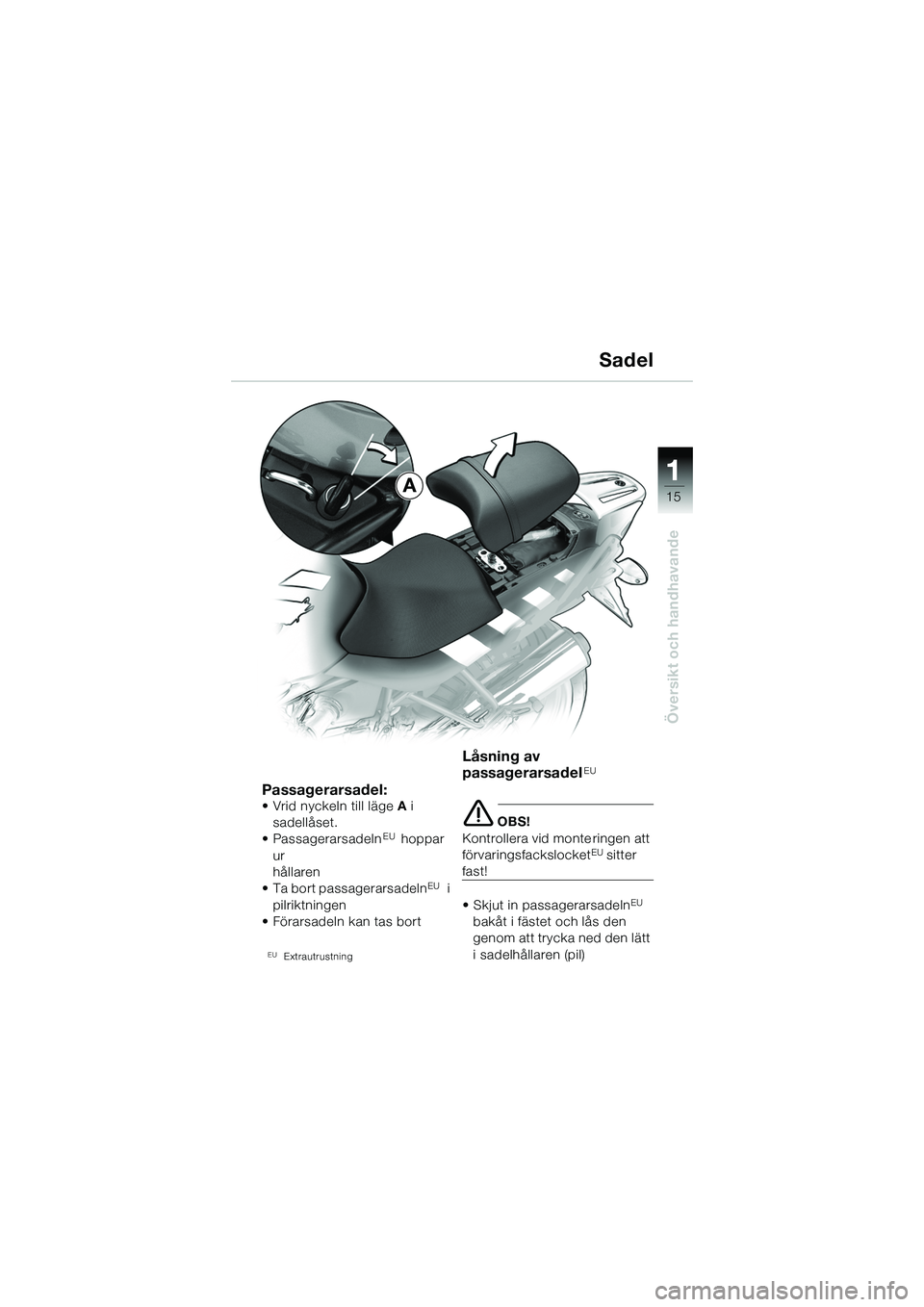

Passagerarsadel:• Vrid nyckeln till lägeA i
sadellåset.
• Passagerarsadeln
EU hoppar
ur
hållaren
• Ta bort passagerarsadeln
EU i
pilriktningen
• Förarsadeln kan tas bort
EUExtrautrustning
Låsning av
passagerarsadelEU
e OBS!
Kontrollera vid monte ringen att
förvaringsfackslocket
EU sitter
fast!
• Skjut in passagerarsadeln
EU
bakåt i fästet och lås den
genom att trycka ned den lätt
i sadelhållaren (pil)
Sadel
10r28FUNbks1.book Seite 15 Donnerstag, 26. Januar 2006 1:09 13

1
Översikt och handhavande
16
d Varning:
Kontrollera att packväskorna
är ordentligt monterade, om
motorcykeln har vält omkull!
Packv äs kor na få r la st a s med
max vardera 10 kg!
Med systemväskorna rekom-
menderas en hastighetsbe-
gränsning på 130 km/h!

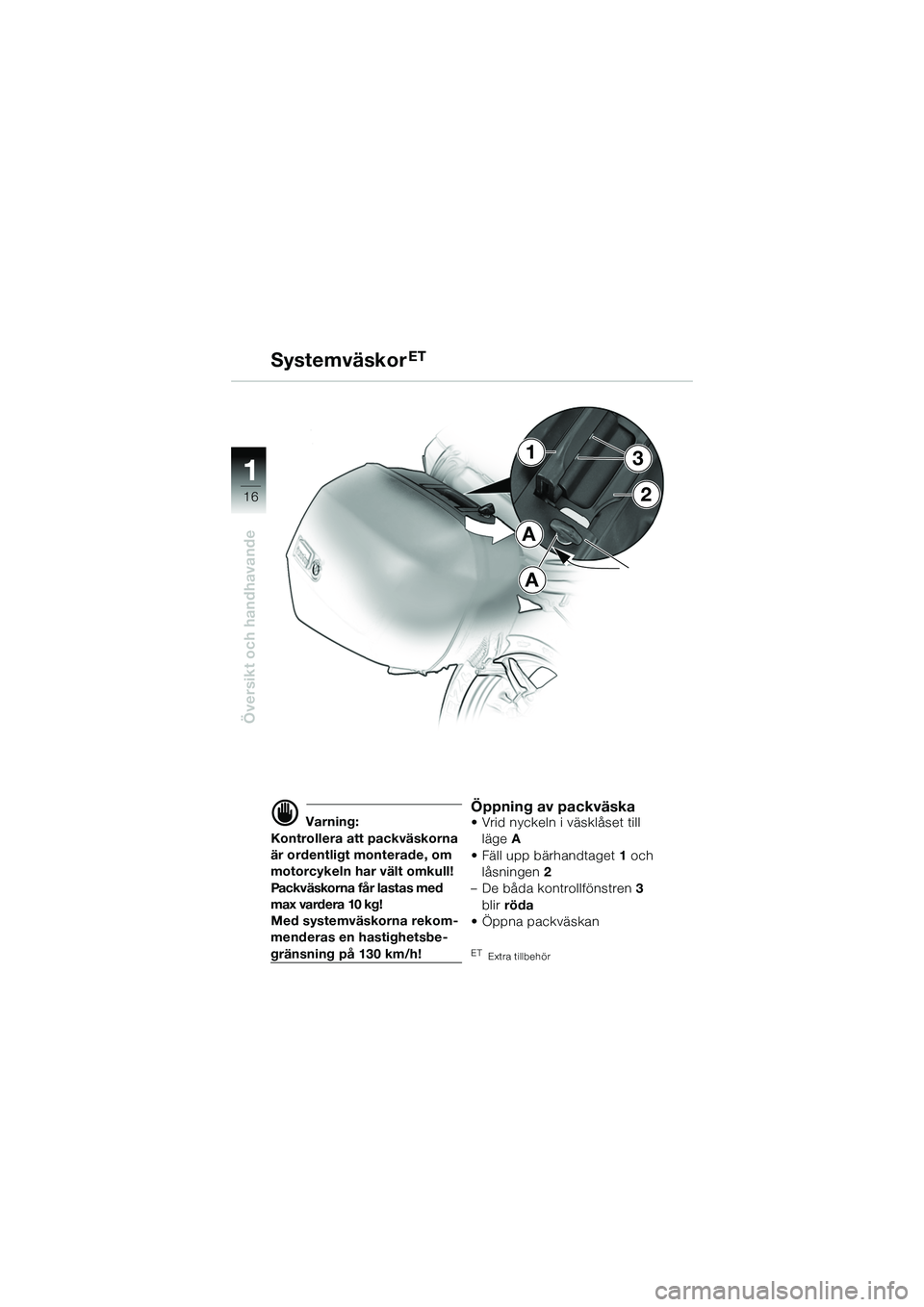

Öppning av packväska• Vrid nyckeln i väsklåset till läge A
• Fäll upp bärhandtaget 1 och
låsningen 2
– De båda kontrollfönstren 3
blir röda
• Öppna packväskan
ET Extra tillbehör
SystemväskorET
2
1
A
A
3
10r28FUNbks1.book Seite 16 Donnerstag, 26. Januar 2006 1:09 13

1
Översikt och handhavande
17
2
1
A
A
3

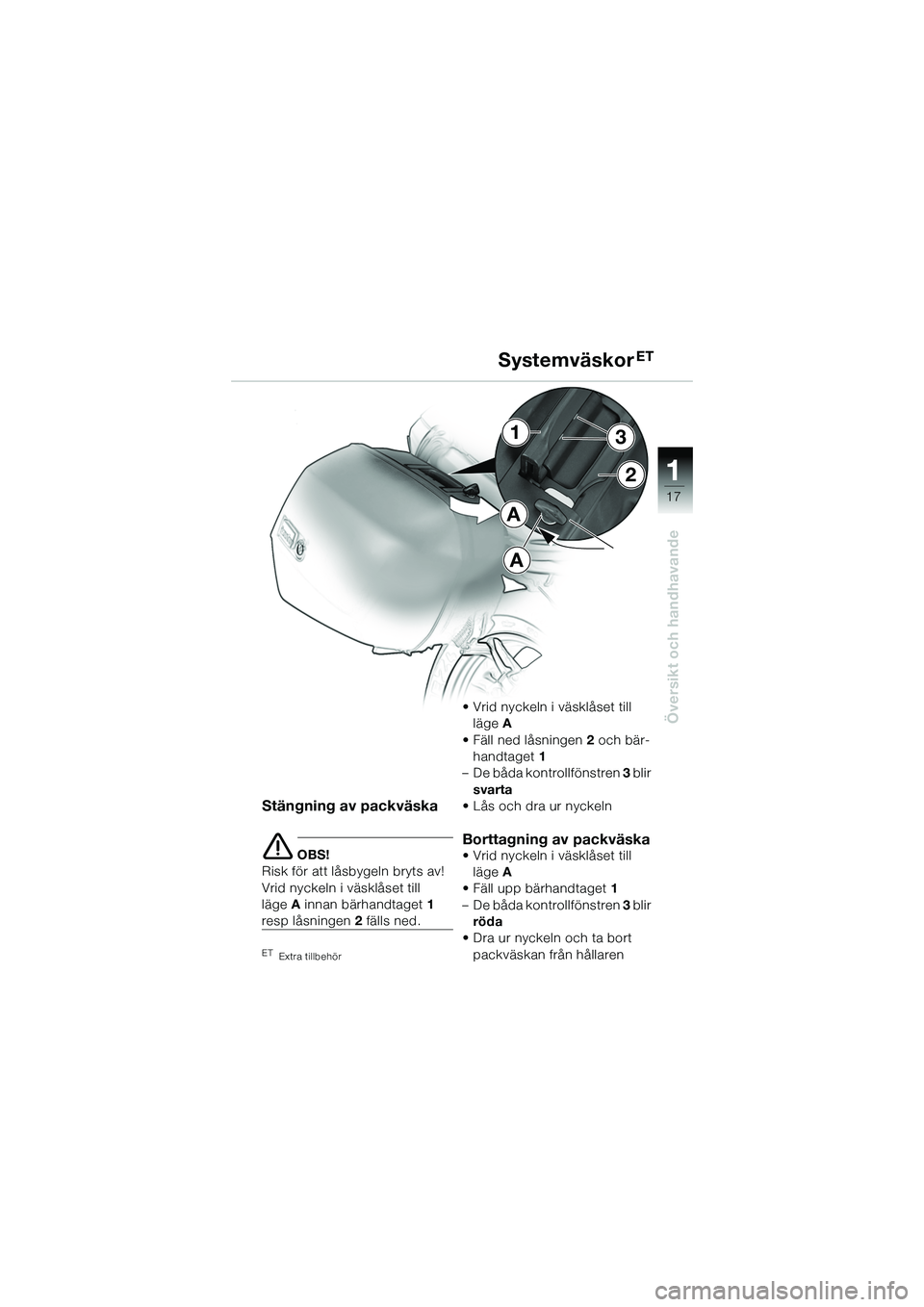

Stängning av packväska
e OBS!
Risk för att låsbygeln bryts av!
Vrid nyckeln i väsklåset till
läge A innan bärhandtaget 1
resp låsningen 2 fälls ned.
ET Extra tillbehör
• Vrid nyckeln i väsklåset till
läge A
• Fäll ned låsningen 2 och bär-
handtaget 1
– De båda kontrollfönstren 3 blir
svarta
• Lås och dra ur nyckeln
Borttagning av packväska
• Vrid nyckeln i väsklåset till läge A
• Fäll upp bärhandtaget 1
– De båda kontrollfönstren 3 blir
röda
• Dra ur nyckeln och ta bort
packväskan från hållaren
SystemväskorET
10r28FUNbks1.book Seite 17 Donnerstag, 26. Januar 2006 1:09 13

1
Översikt och handhavande
18
2
1
A
34
5

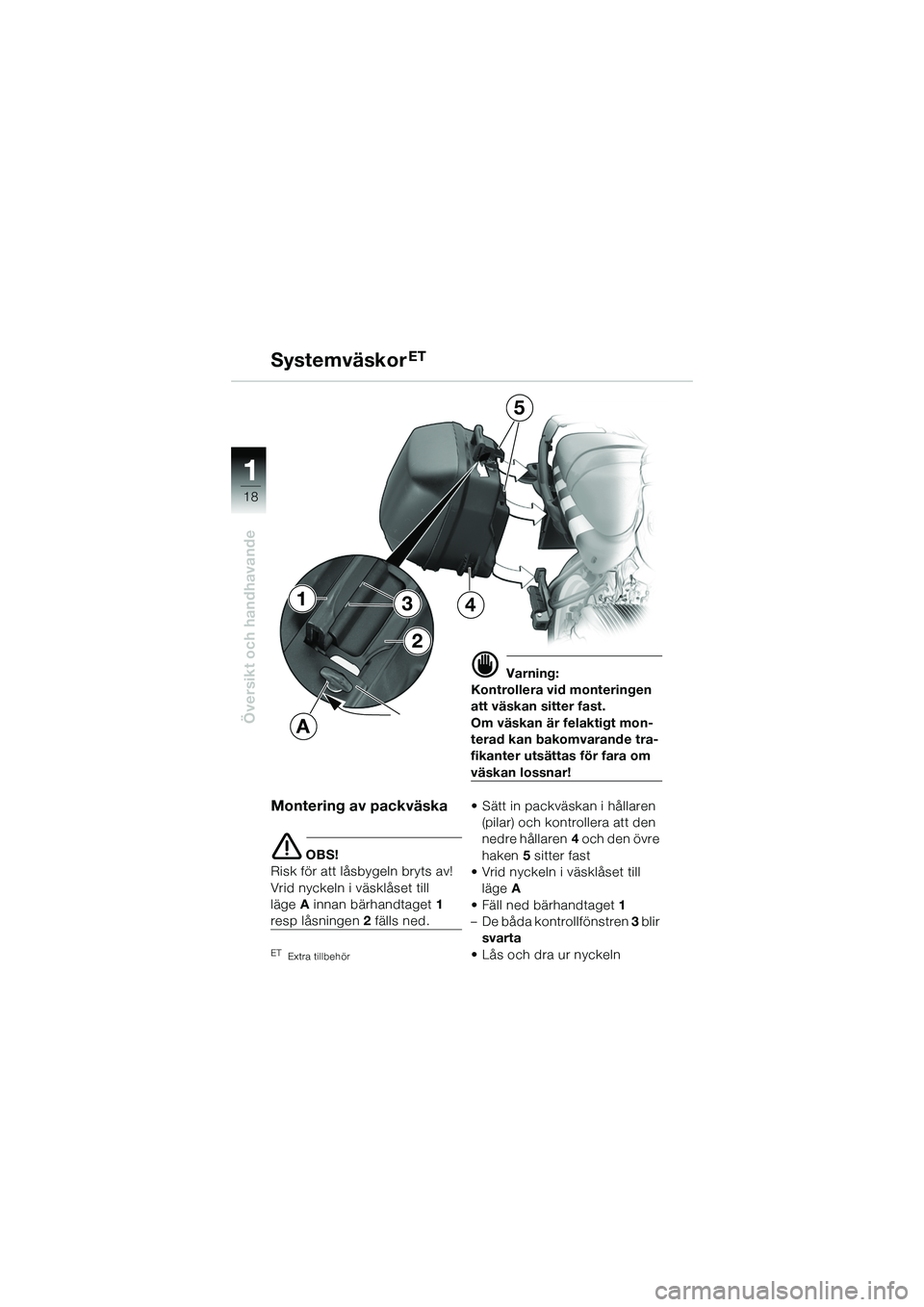

Montering av packväska
e OBS!
Risk för att låsbygeln bryts av!
Vrid nyckeln i väsklåset till
läge A innan bärhandtaget 1
resp låsningen 2 fälls ned.
ET Extra tillbehör
d Varning:
Kontrollera vid monteringen
att väskan sitter fast.
Om väskan är felaktigt mon-
terad kan bakomvarande tra-
fikanter utsättas för fara om
väskan lossnar!
• Sätt in packväskan i hållaren (pilar) och kontrollera att den
nedre hållaren 4 och den övre
haken 5 sitter fast
• Vrid nyckeln i väsklåset till läge A
• Fäll ned bärhandtaget 1
– De båda kontrollfönstren 3 blir
svarta
• Lås och dra ur nyckeln
SystemväskorET
