BMW MOTORRAD R 1150 R 2002 Instruktionsbok (in Swedish)

2
19
2

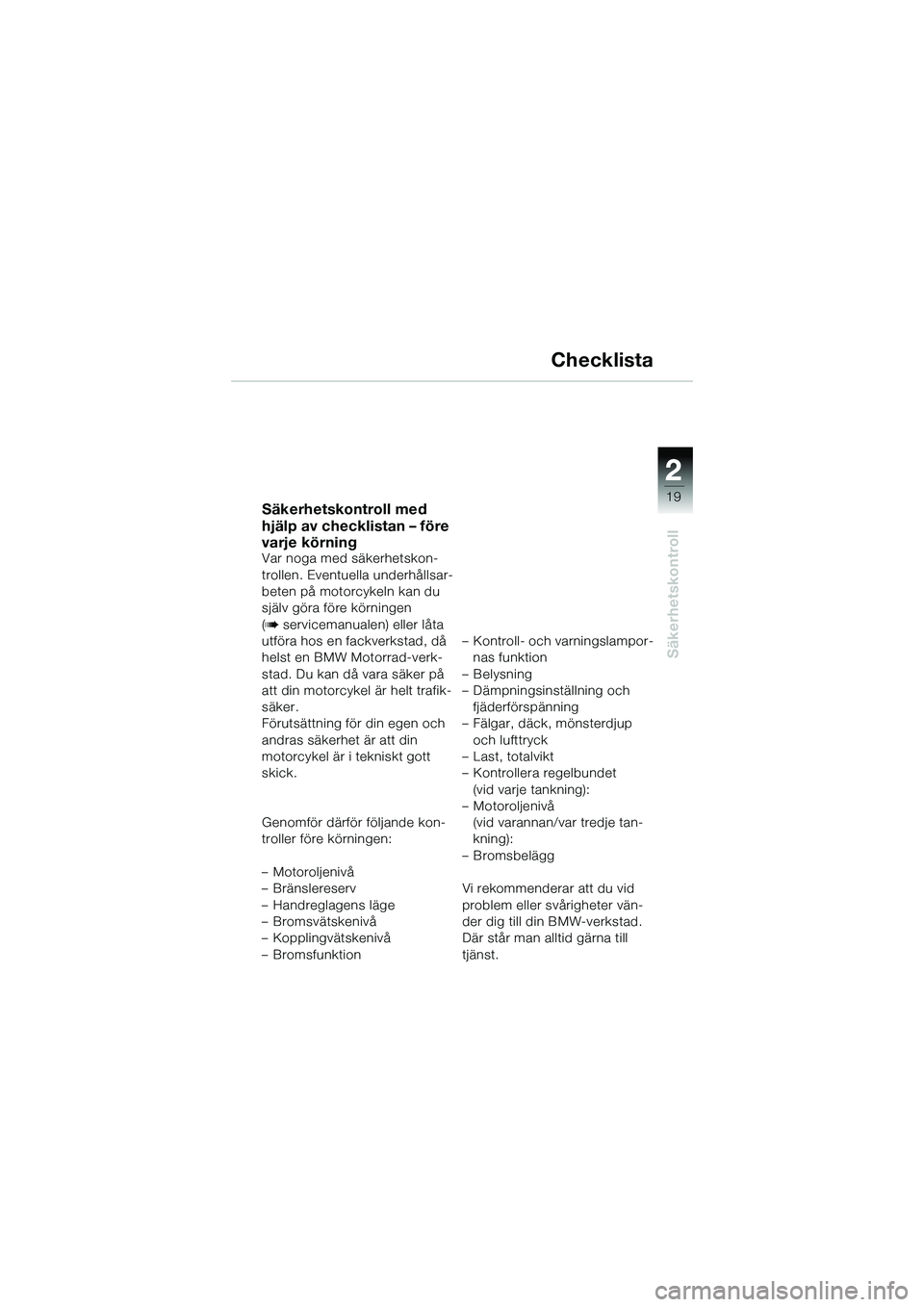

Säkerhetskontroll
Checklista
Säkerhetskontroll med
hjälp av checklistan – före
varje körning
Var noga med säkerhetskon-
trollen. Eventuella underhållsar-
beten på motorcykeln kan du
själv göra före körningen
(
b servicemanualen) eller låta
utföra hos en fackverkstad, då
helst en BMW Motorrad-verk-
stad. Du kan då vara säker på
att din motorcykel är helt trafik-
säker.
Förutsättning för din egen och
andras säkerhet är att din
motorcykel är i tekniskt gott
skick.
Genomför därför följande kon-
troller före körningen:
– Motoroljenivå
– Bränslereserv
– Handreglagens läge
– Bromsvätskenivå
– Kopplingvätskenivå
– Bromsfunktion – Kontroll- och varningslampor-
nas funktion
–Belysning
– Dämpningsinställning och fjäderförspänning
– Fälgar, däck, mönsterdjup och lufttryck
– Last, totalvikt
– Kontrollera regelbundet (vid varje tankning):
– Motoroljenivå (vid varannan/var tredje tan-
kning):
– Bromsbelägg
Vi rekommenderar att du vid
problem eller svårigheter vän-
der dig till din BMW-verkstad.
Där står man alltid gärna till
tjänst.
10r28FUNbks1.book Seite 19 Donnerstag, 26. Januar 2006 1:09 13

22
20
Säkerhetskontroll

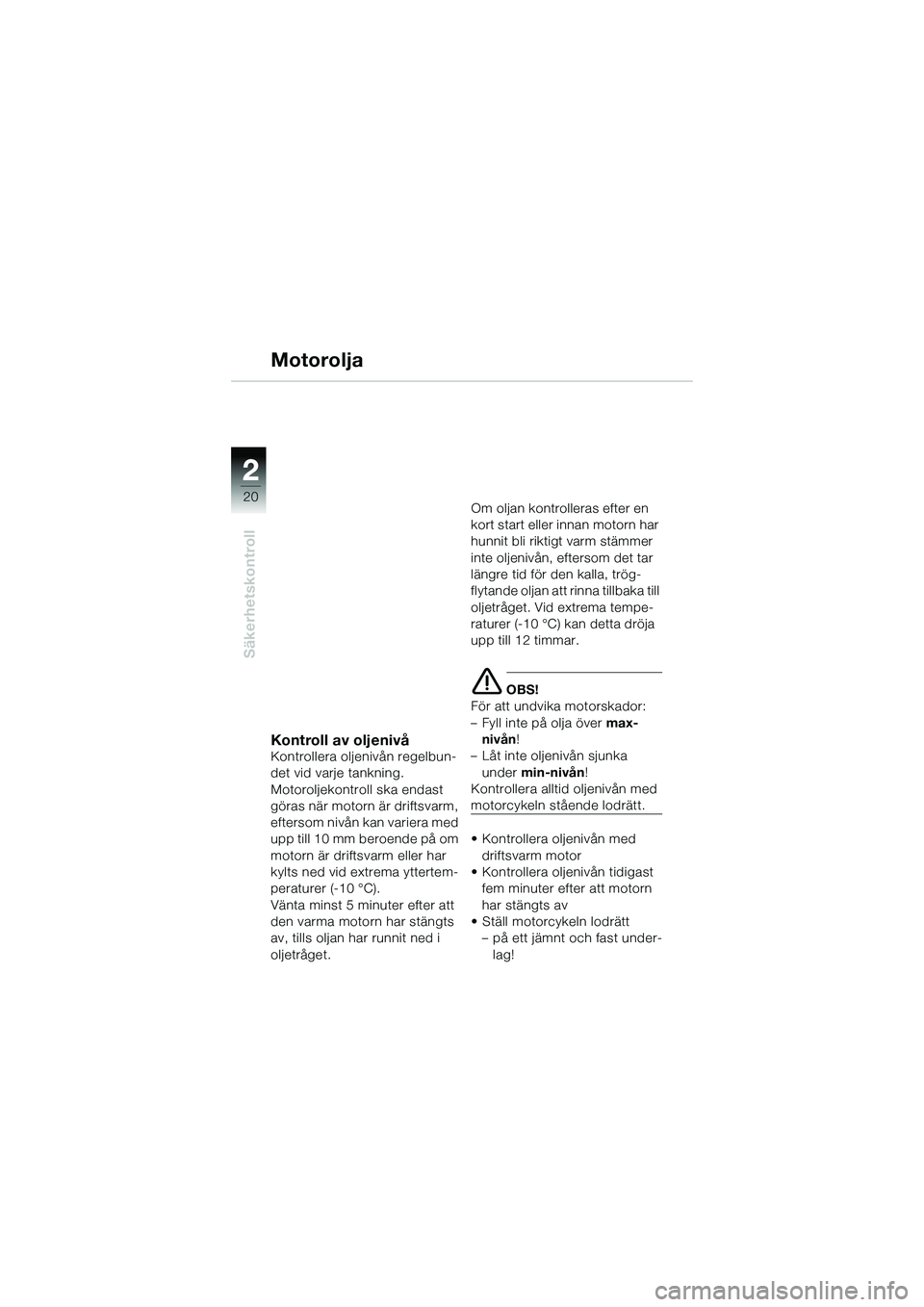

Motorolja
Kontroll av oljenivå
Kontrollera oljenivån regelbun-
det vid varje tankning.
Motoroljekontroll ska endast
göras när motorn är driftsvarm,
eftersom nivån kan variera med
upp till 10 mm beroende på om
motorn är driftsvarm eller har
kylts ned vid extrema yttertem-
peraturer (-10 °C).
Vänta minst 5 minuter efter att
den varma motorn har stängts
av, tills oljan har runnit ned i
oljetråget. Om oljan kontrolleras efter en
kort start eller innan motorn har
hunnit bli riktigt varm stämmer
inte oljenivån, eftersom det tar
längre tid för den kalla, trög-
flytande oljan att rinna tillbaka till
oljetråget. Vid extrema tempe-
raturer (-10 °C) kan detta dröja
upp till 12 timmar.
e OBS!
För att undvika motorskador:
– Fyll inte på olja över max-
nivån!
– Låt inte oljenivån sjunka
under min-nivån !
Kontrollera alltid oljenivån med
motorcykeln stående lodrätt.
• Kontrollera oljenivån med
driftsvarm motor
• Kontrollera olje nivån tidigast
fem minuter efter att motorn
har stängts av
• Ställ motorcykeln lodrätt – på ett jämnt och fast under-
lag!
10r28FUNbks1.book Seite 20 Donnerstag, 26. Januar 2006 1:09 13

2
21
2
Säkerhetskontroll
MAXMIN1
2

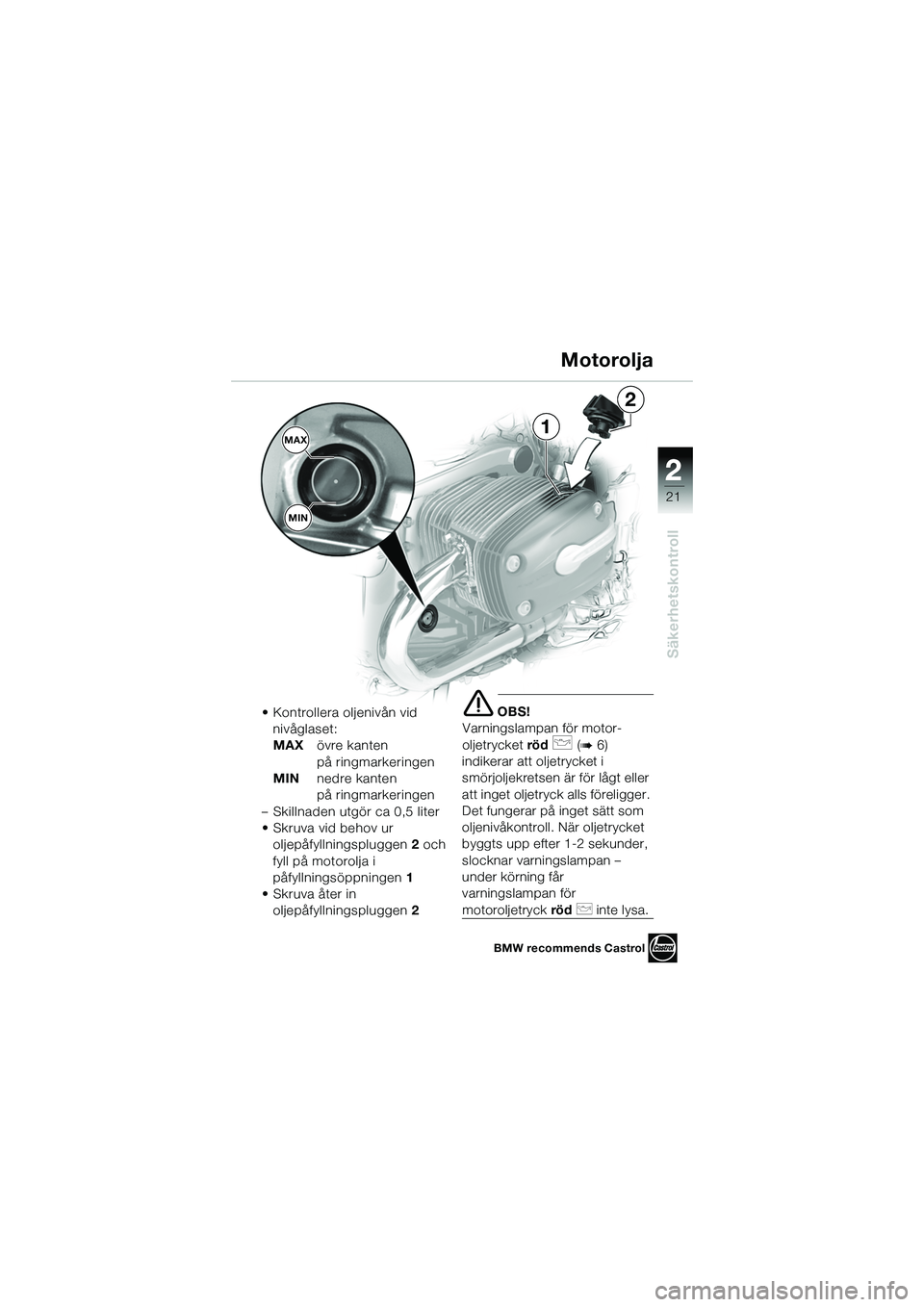

• Kontrollera oljenivån vid nivåglaset:
MAX övre kanten
på ringmarkeringen
MIN nedre kanten
på ringmarkeringen
– Skillnaden utgör ca 0,5 liter
• Skruva vid behov ur oljepåfyllningspluggen 2 och
fyll på motorolja i
påfyllningsöppningen 1
•Skruva åter in oljepåfyllningspluggen 2e OBS!
Varningslampan för motor-
oljetrycket röd
p (b 6)
indikerar att oljetrycket i
smörjoljekretsen är för lågt eller
att inget oljetryck alls föreligger.
Det fungerar på inget sätt som
oljenivåkontroll. När oljetrycket
byggts upp efter 1-2 sekunder,
slocknar varningslampan –
under körning får
varningslampan för
motoroljetryck rödp inte lysa.
Motorolja
BMW recommends Castrol
10r28FUNbks1.book Seite 21 Donnerstag, 26. Januar 2006 1:09 13

22
22
Säkerhetskontroll

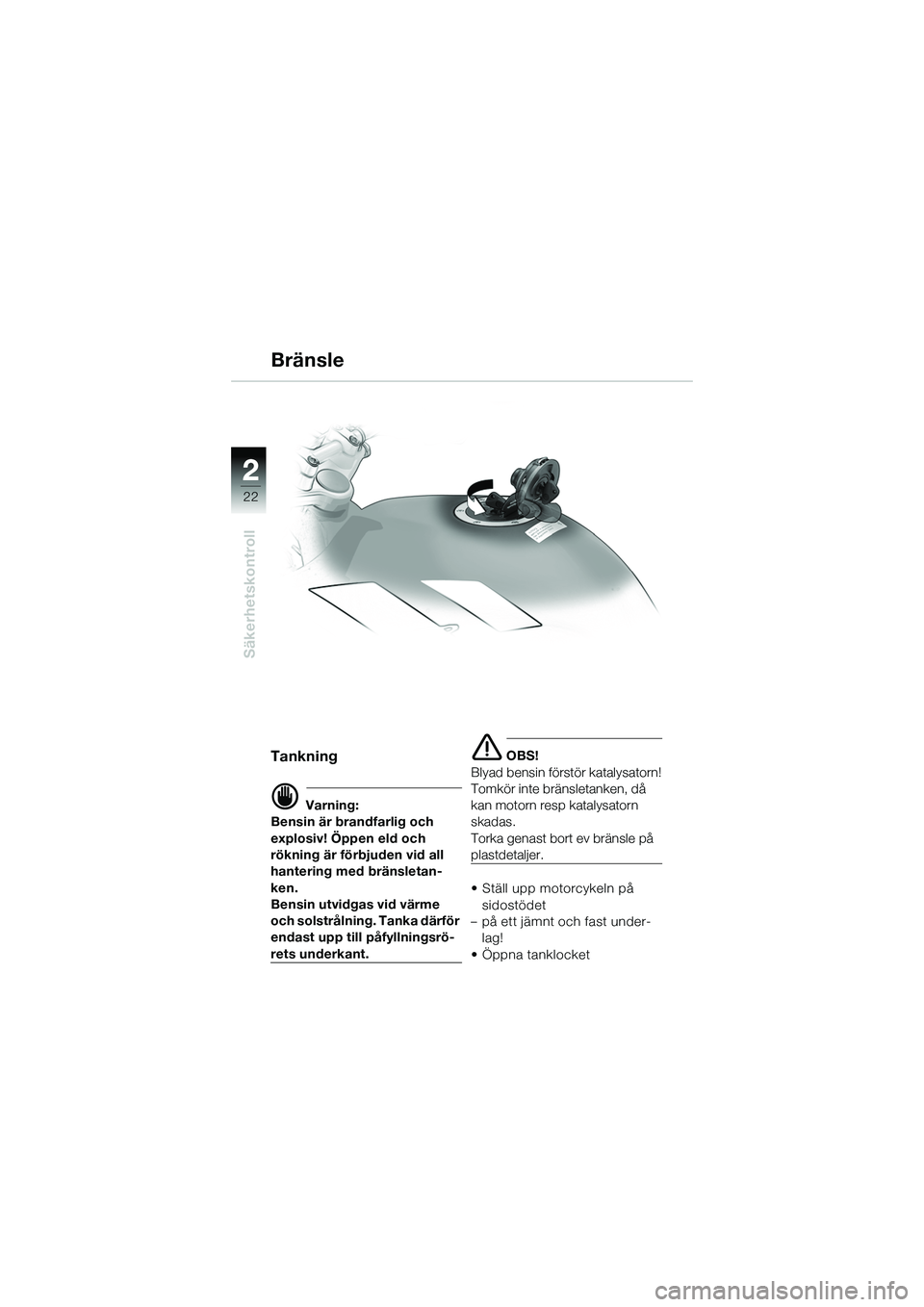

Bränsle
Tankning
d Varning:
Bensin är brandfarlig och
explosiv! Öppen eld och
rökning är förbjuden vid all
hantering med bränsletan-
ken.
Bensin utvidgas vid värme
och solstrålning. Tanka därför
endast upp till påfyllningsrö-
rets underkant.
e OBS!
Blyad bensin förstör katalysatorn!
Tomkör inte bränsletanken, då
kan motorn resp katalysatorn
skadas.
Torka genast bort ev bränsle på
plastdetaljer.
• Ställ upp motorcykeln på sidostödet
– på ett jämnt och fast under- lag!
• Öppna tanklocket
10r28FUNbks1.book Seite 22 Donnerstag, 26. Januar 2006 1:09 13

2
23
2
Säkerhetskontroll

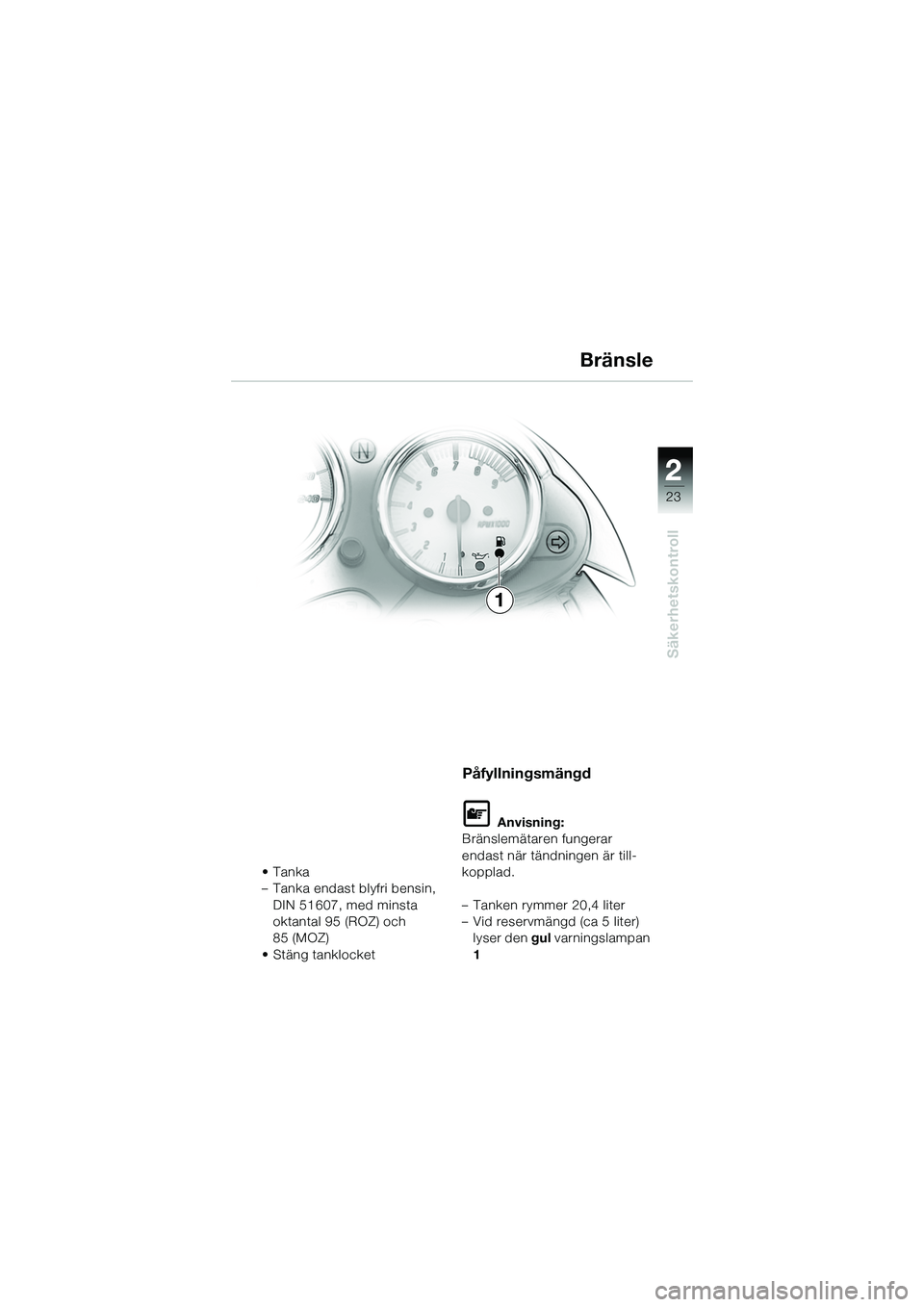

1Bränsle
•Tanka
– Tanka endast blyfri bensin,
DIN 51607, med minsta
oktantal 95 (ROZ) och
85 (MOZ)
• Stäng tanklocket
Påfyllningsmängd
L Anvisning:
Bränslemätaren fungerar
endast när tändningen är till-
kopplad.
– Tanken rymmer 20,4 liter
– Vid reservmängd (ca 5 liter) lyser den gul varningslampan
1
10r28FUNbks1.book Seite 23 Donnerstag, 26. Januar 2006 1:09 13

22
24
Säkerhetskontroll

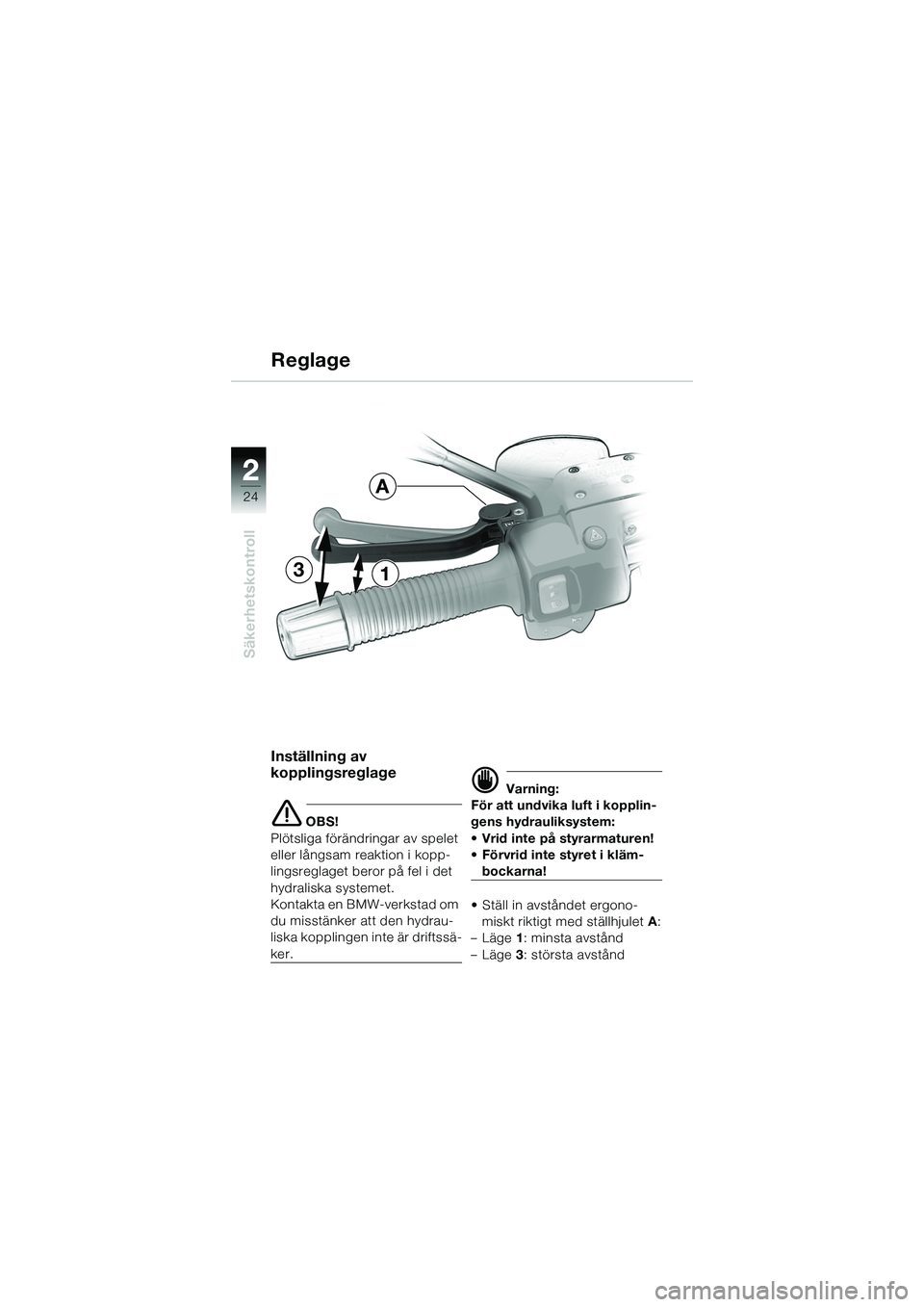

31
A
Inställning av
kopplingsreglage
e OBS!
Plötsliga förändringar av spelet
eller långsam reaktion i kopp-
lingsreglaget beror på fel i det
hydraliska systemet.
Kontakta en BMW-verkstad om
du misstänker att den hydrau-
liska kopplingen inte är driftssä-
ker.
d Varning:
För att undvika luft i kopplin-
gens hydrauliksystem:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna!
• Ställ in avståndet ergono- miskt riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 3: största avstånd
Reglage
10r28FUNbks1.book Seite 24 Donnerstag, 26. Januar 2006 1:09 13

2
25
2
Säkerhetskontroll
41
A

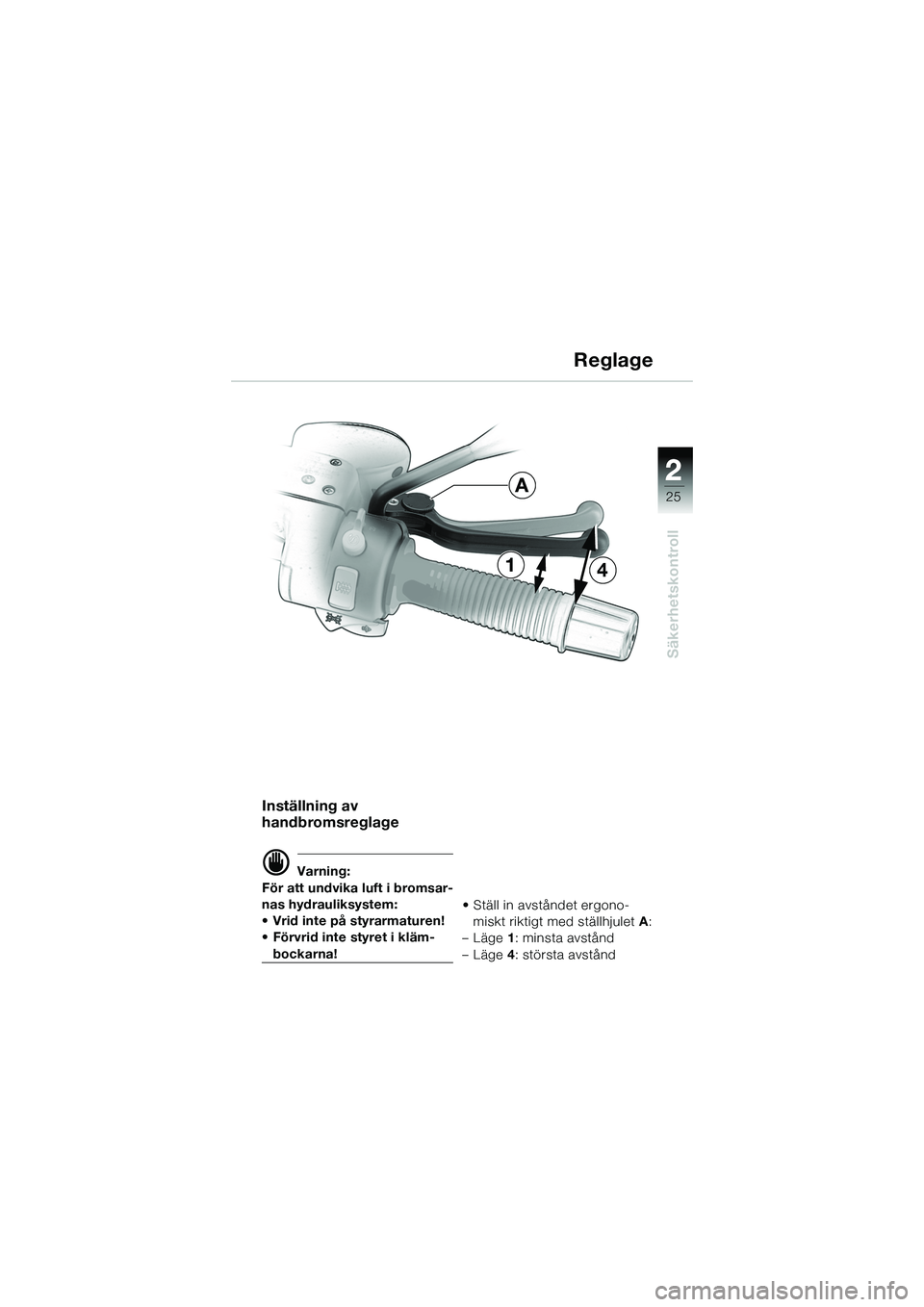

Inställning av
handbromsreglage
d Varning:
För att undvika luft i bromsar-
nas hydrauliksystem:
• Vrid inte på styrarmaturen!
• Förvrid inte styret i kläm-
bockarna! • Ställ in avståndet ergono-
miskt riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 4: största avstånd
Reglage
10r28FUNbks1.book Seite 25 Donnerstag, 26. Januar 2006 1:09 13

22
26
Säkerhetskontroll

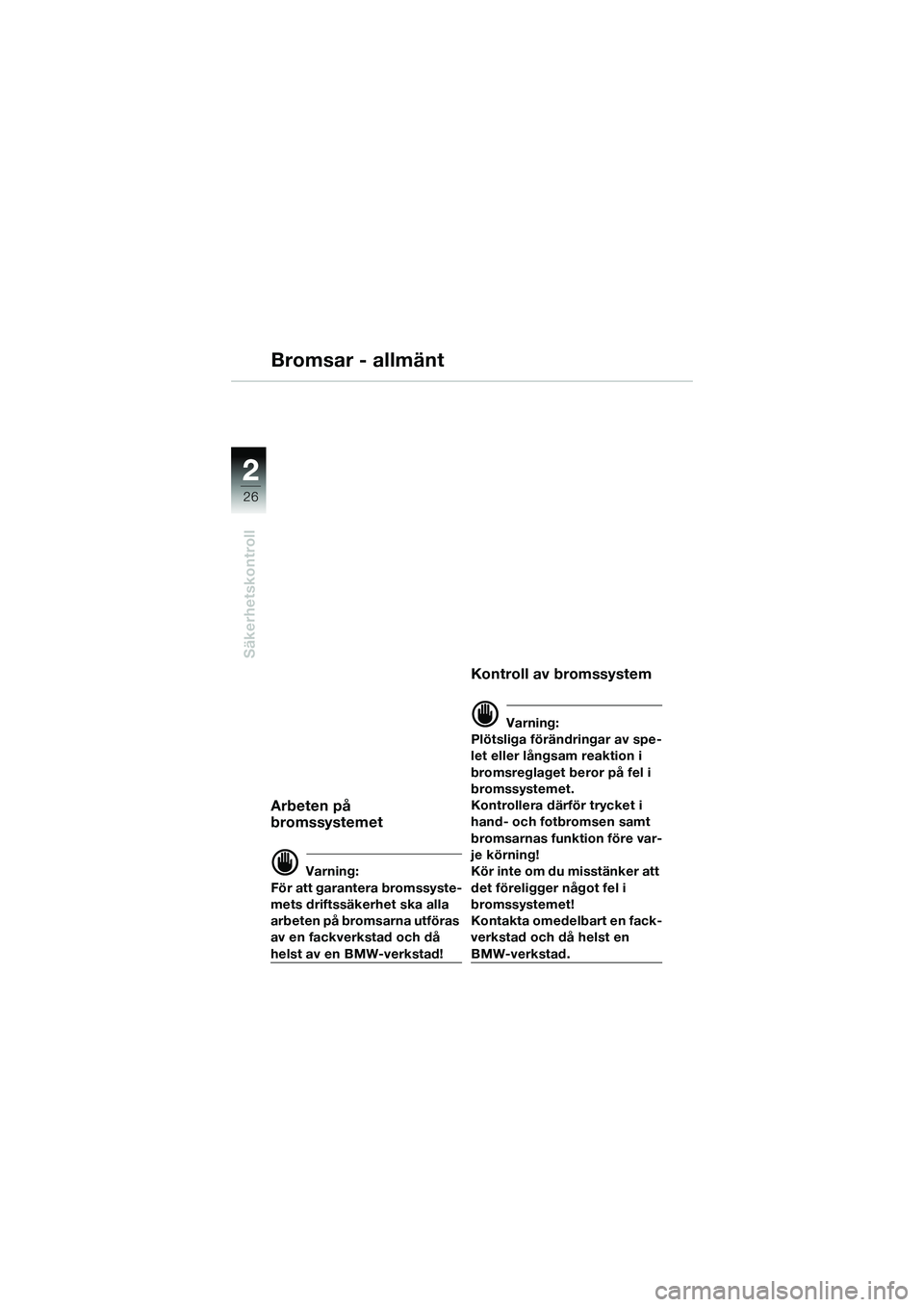

Bromsar - allmänt
Arbeten på
bromssystemet
d Varning:
För att garantera bromssyste-
mets driftssäkerhet ska alla
arbeten på bromsarna utföras
av en fackverkstad och då
helst av en BMW-verkstad!
Kontroll av bromssystem
d Varning:
Plötsliga förändringar av spe-
let eller långsam reaktion i
bromsreglaget be ror på fel i
bromssystemet.
Kontrollera därför trycket i
hand- och fotbromsen samt
bromsarnas funktion före var-
je körning!
Kör inte om du misstänker att
det föreligger något fel i
bromssystemet!
Kontakta omedelbart en fack-
verkstad och då helst en
BMW-verkstad.
10r28FUNbks1.book Seite 26 Donnerstag, 26. Januar 2006 1:09 13

2
27
2
Säkerhetskontroll
Bromsar - allmänt

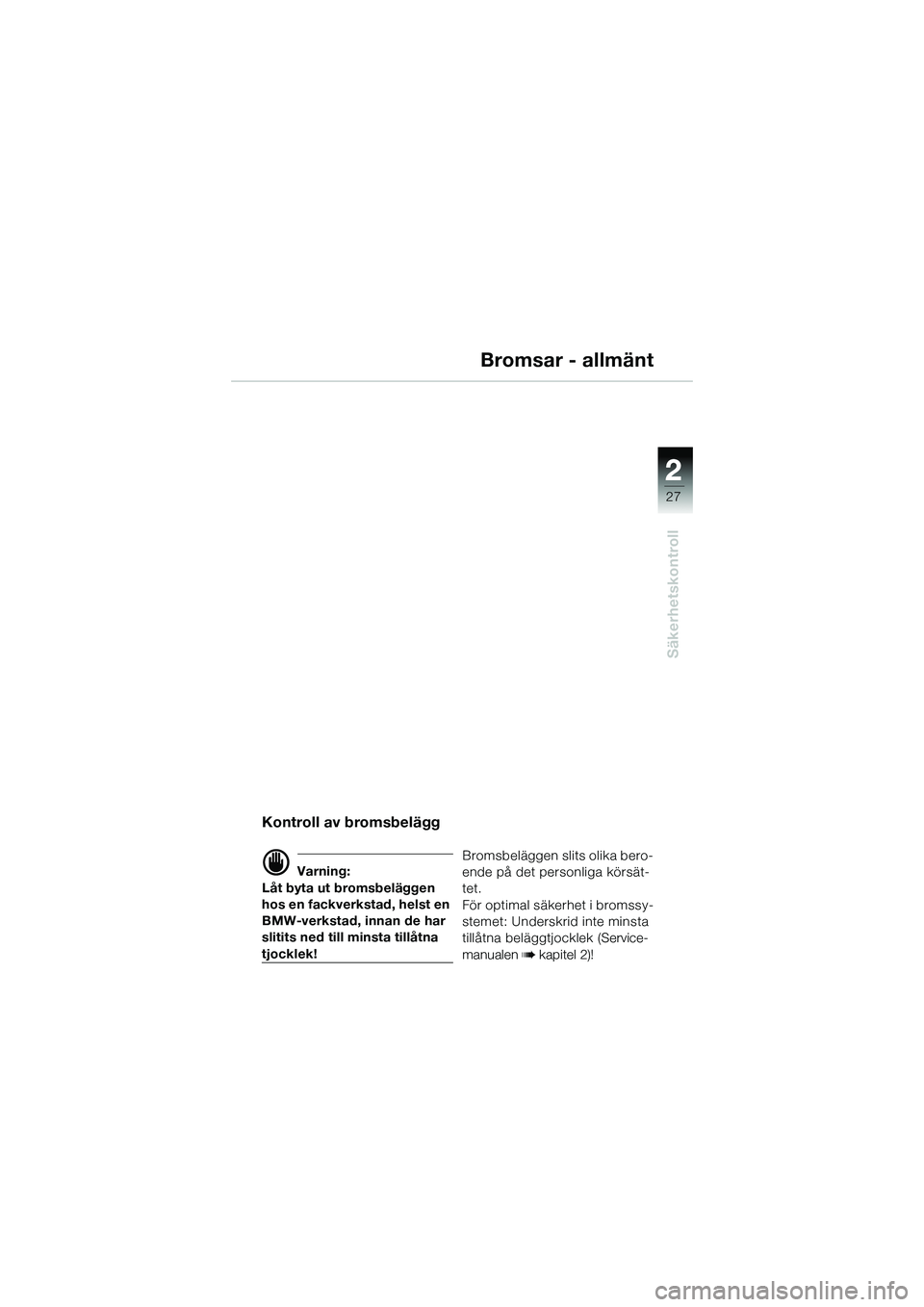

Kontroll av bromsbelägg
d Varning:
Låt byta ut bromsbeläggen
hos en fackverkstad, helst en
BMW-verkstad, innan de har
slitits ned till minsta tillåtna
tjocklek! Bromsbeläggen slits olika bero-
ende på det personliga körsät-
tet.
För optimal säkerhet i bromssy-
stemet: Underskrid inte minsta
tillåtna beläggtjocklek (Service-
manualen b kapitel 2)!
10r28FUNbks1.book Seite 27 Donnerstag, 26. Januar 2006 1:09 13

22
28
Säkerhetskontroll
Bromsar - utan BMW integral ABS
Kontroll av
bromsvätskenivå
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
d Varning:
Om bromsvätskenivån i fram-
eller bakhjulsbromsens ex-
pansionskärl har sjunkit un-
der MIN-markeringen
(
b 29, 30), ska bromssystemet
omedelbart kontrolleras hos
en fackverkstad och då helst
hos en BMW-verkstad!
Byte av bromsvätska
d Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (Service-
manualen
b kapitel 1) hos en
fackverkstad – helst en BMW-
verkstad.
10r28FUNbks1.book Seite 28 Donnerstag, 26. Januar 2006 1:09 13
