BMW MOTORRAD R 850 R 2004 Manual de instrucciones (in Spanish)

1
Resumen general y manejo
9

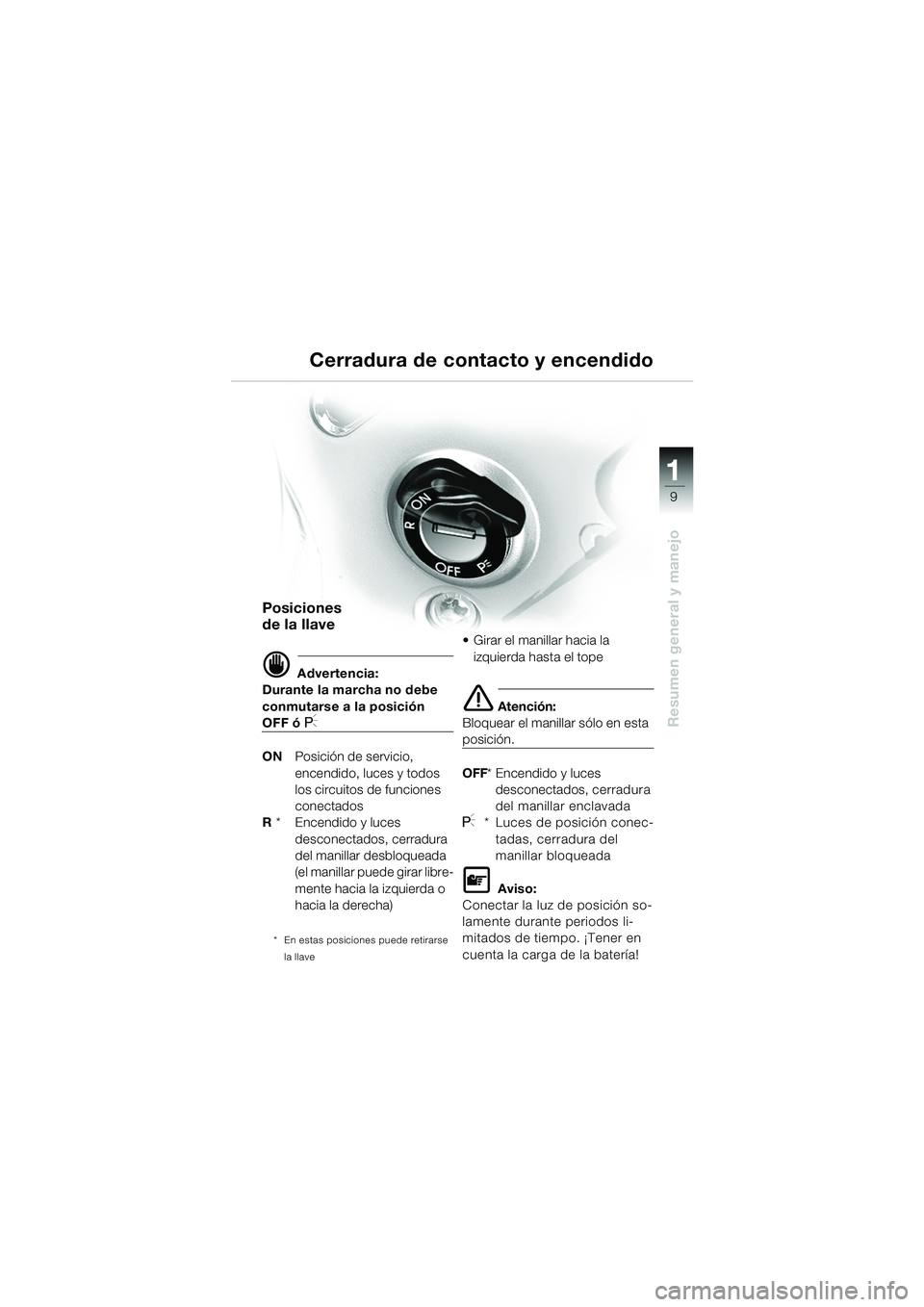

Posiciones
de la llave
d Advertencia:
Durante la marcha no debe
conmutarse a la posición
OFF ó I
ON Posición de servicio,
encendido, luces y todos
los circuitos de funciones
conectados
R * Encendido y luces
desconectados, cerradura
del manillar desbloqueada
(el manillar puede girar libre-
mente hacia la izquierda o
hacia la derecha)
* En estas posiciones puede retirarse
la llave
 Girar el manillar hacia la izquierda hasta el tope
e Atención:
Bloquear el manillar sólo en esta
posición.
OFF * Encendido y luces
desconectados, cerradura
del manillar enclavada
I* Luces de posición conec-
tadas, cerradura del
manillar bloqueada
L Aviso:
Conectar la luz de posición so-
lamente durante periodos li-
mitados de tiempo. ¡Tener en
cuenta la carga de la batería!
Cerradura de contacto y encendido
10r28bke3.book Seite 9 Dienstag, 25. Mai 2004 5:58 17

1
Resumen general y manejo
10

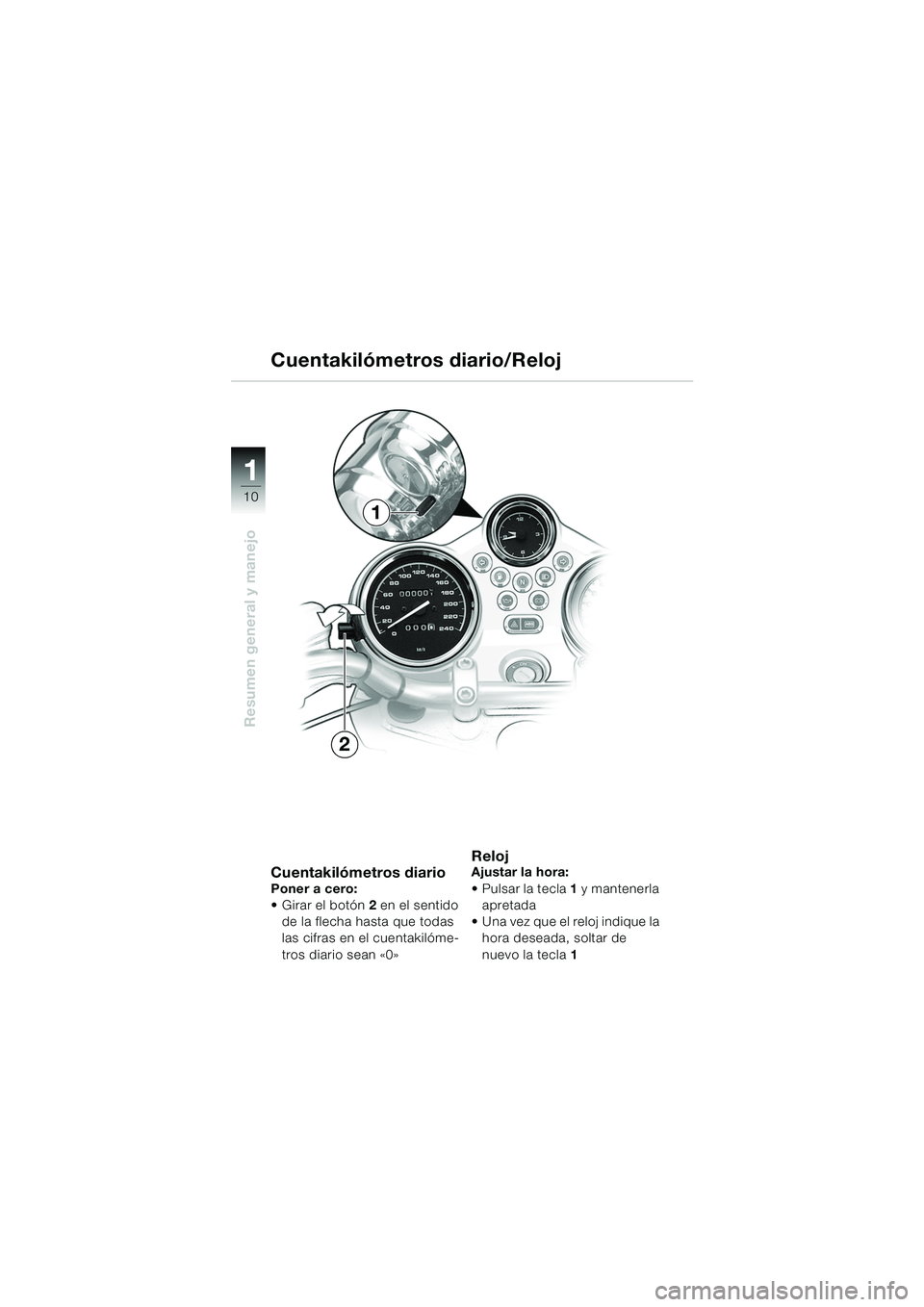

Cuentakilómetros diarioPoner a cero:
Girar el botón 2 en el sentido
de la flecha hasta que todas
las cifras en el cuentakilóme-
tros diario sean «0»
Reloj Ajustar la hora:
Pulsar la tecla 1 y mantenerla
apretada
 Una vez que el reloj indique la hora deseada, soltar de
nuevo la tecla 1
Cuentakilómetros diario/Reloj
2
1
10r28bke3.book Seite 10 Dienstag, 25. Mai 2004 5:58 17

1
Resumen general y manejo
111

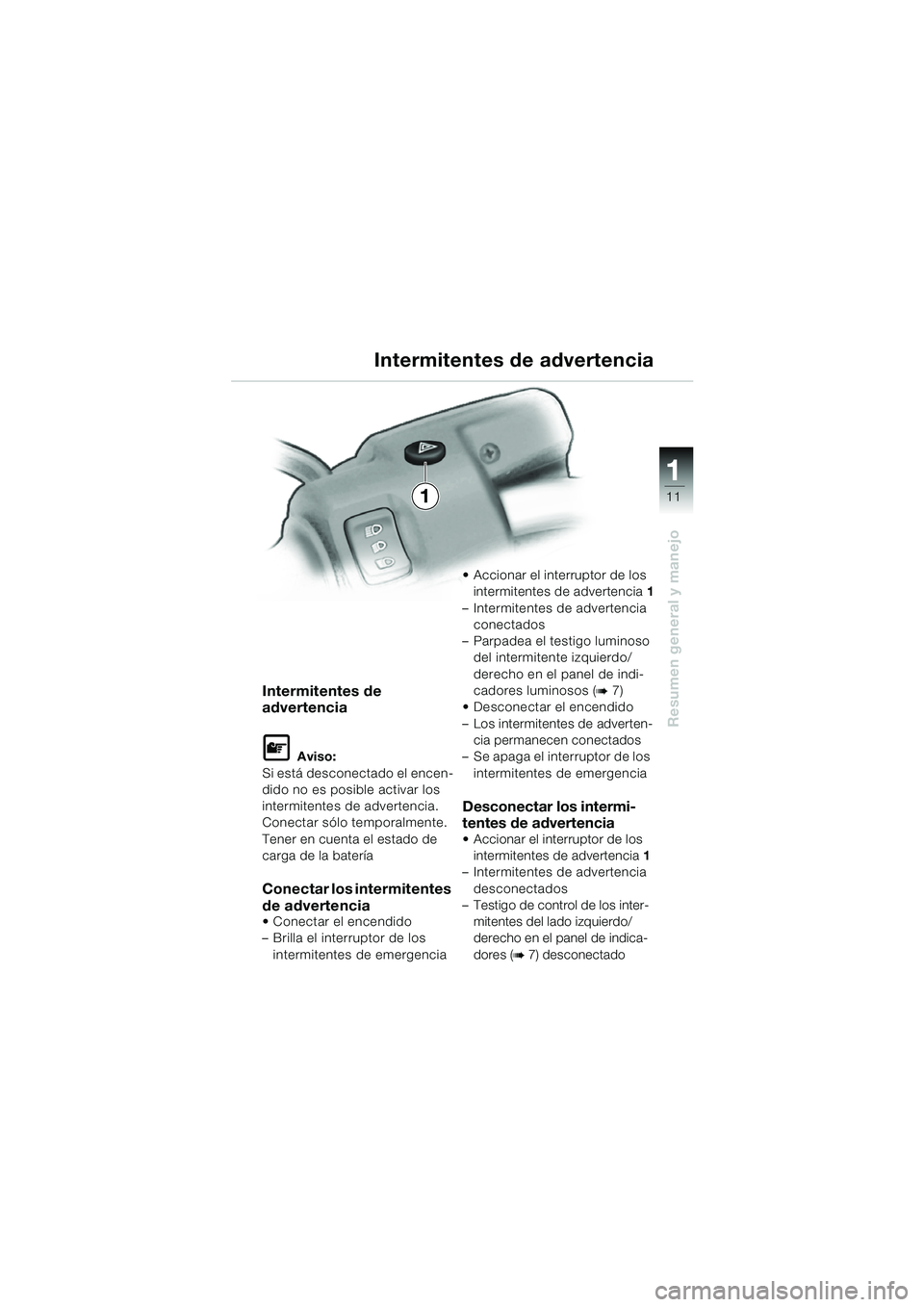

Intermitentes de
advertencia
L Aviso:
Si está desconectado el encen-
dido no es posible activar los
intermitentes de advertencia.
Conectar sólo temporalmente.
Tener en cuenta el estado de
carga de la batería
Conectar los intermitentes
de advertencia
 Conectar el encendido
– Brilla el interruptor de los intermitentes de emergencia  Accionar el interruptor de los
intermitentes de advertencia 1
– Intermitentes de advertencia conectados
– Parpadea el testigo luminoso del intermitente izquierdo/
derecho en el panel de indi-
cadores luminosos (
b 7)
 Desconectar el encendido
– Los intermitentes de adverten- cia permanecen conectados
– Se apaga el interruptor de los intermitentes de emergencia
Desconectar los intermi-
tentes de advertencia
 Accionar el interruptor de los intermitentes de advertencia 1
– Intermitentes de advertencia
desconectados
– Testigo de control de los inter-
mitentes del lado izquierdo/
derecho en el panel de indica-
dores (
b 7) desconectado
Intermitentes de advertencia
10R2801e3.fm Seite 11 Mittwoch, 30. Juni 2004 5:04 17

1
Resumen general y manejo
12

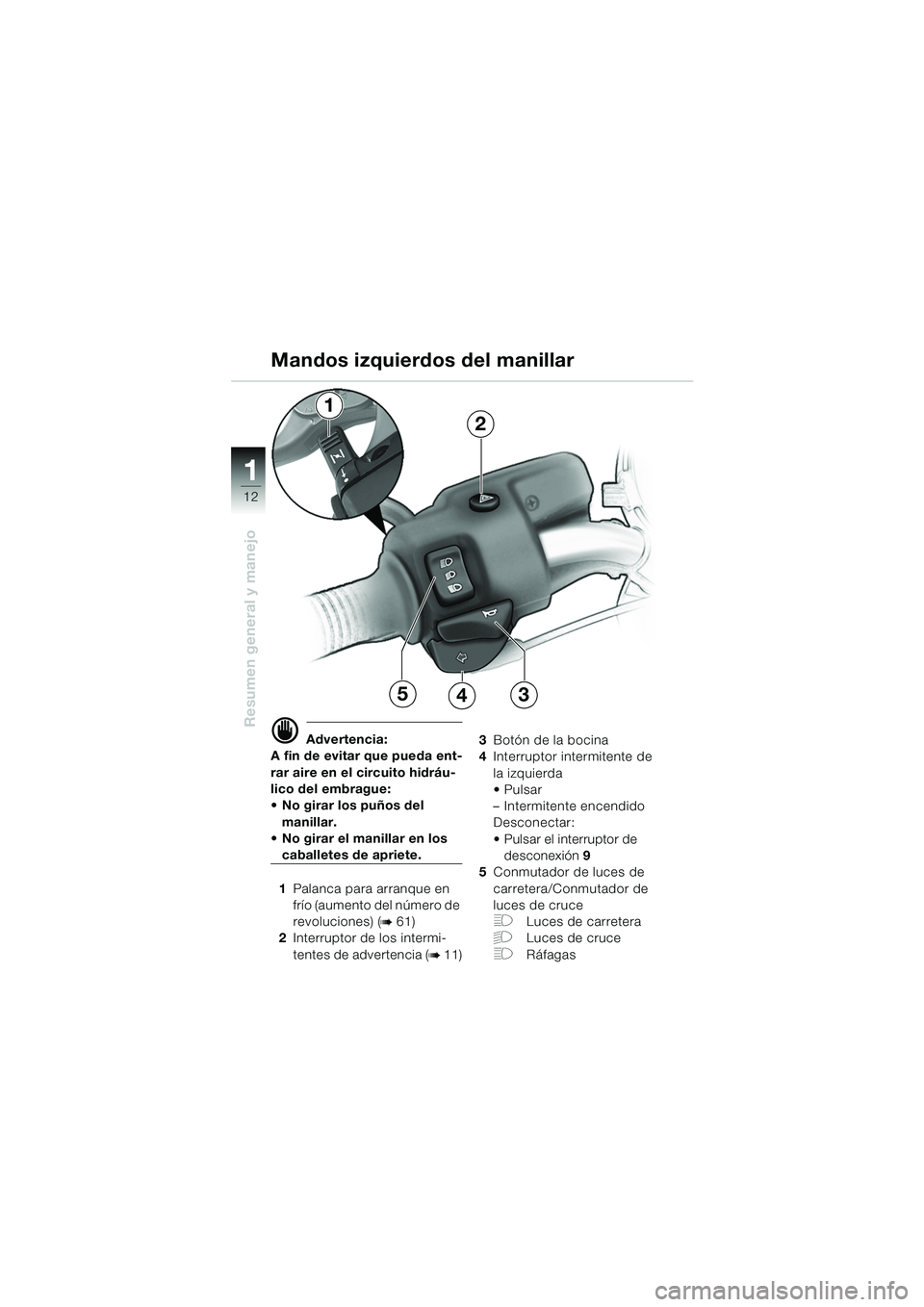

d Advertencia:
A fin de evitar que pueda ent-
rar aire en el circuito hidráu-
lico del embrague:
 No girar los puños del
manillar.
 No girar el manillar en los
caballetes de apriete.
1 Palanca para arranque en
frío (aumento del número de
revoluciones) (
b 61)
2 Interruptor de los intermi-
tentes de advertencia (
b 11) 3
Botón de la bocina
4 Interruptor intermitente de
la izquierda
Pulsar
– Intermitente encendido
Desconectar:
 Pulsar el interruptor de
desconexión 9
5 Conmutador de luces de
carretera/Conmutador de
luces de cruce
FLuces de carretera
GLuces de cruce
FRáfagas
Mandos izquierdos del manillar
1
2
534
10r28bke3.book Seite 12 Dienstag, 25. Mai 2004 5:58 17

1
Resumen general y manejo
13

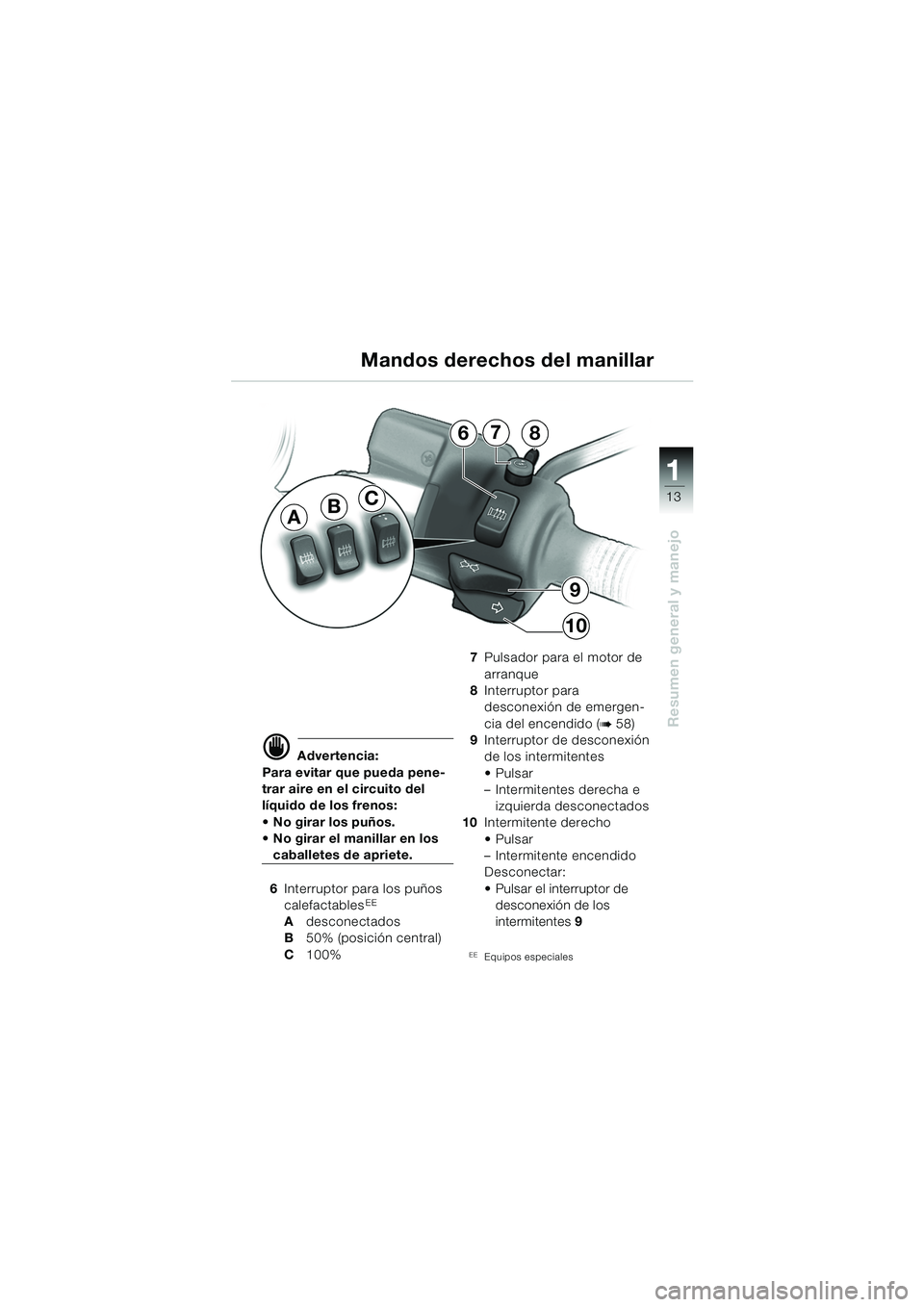

d Advertencia:
Para evitar que pueda pene-
trar aire en el circuito del
líquido de los frenos:
 No girar los puños.
 No girar el manillar en los
caballetes de apriete.
6 Interruptor para los puños
calefactables
EE
A desconectados
B 50% (posición central)
C 100% 7
Pulsador para el motor de
arranque
8 Interruptor para
desconexión de emergen-
cia del encendido (
b 58)
9 Interruptor de desconexión
de los intermitentes
Pulsar
– Intermitentes derecha e
izquierda desconectados
10 Intermitente derecho
Pulsar
– Intermitente encendido
Desconectar:
 Pulsar el interruptor de
desconexión de los
intermitentes 9
EEEquipos especiales
Mandos derechos del manillar
BA
C
9
10
876
10r28bke3.book Seite 13 Dienstag, 25. Mai 2004 5:58 17

1
Resumen general y manejo
14

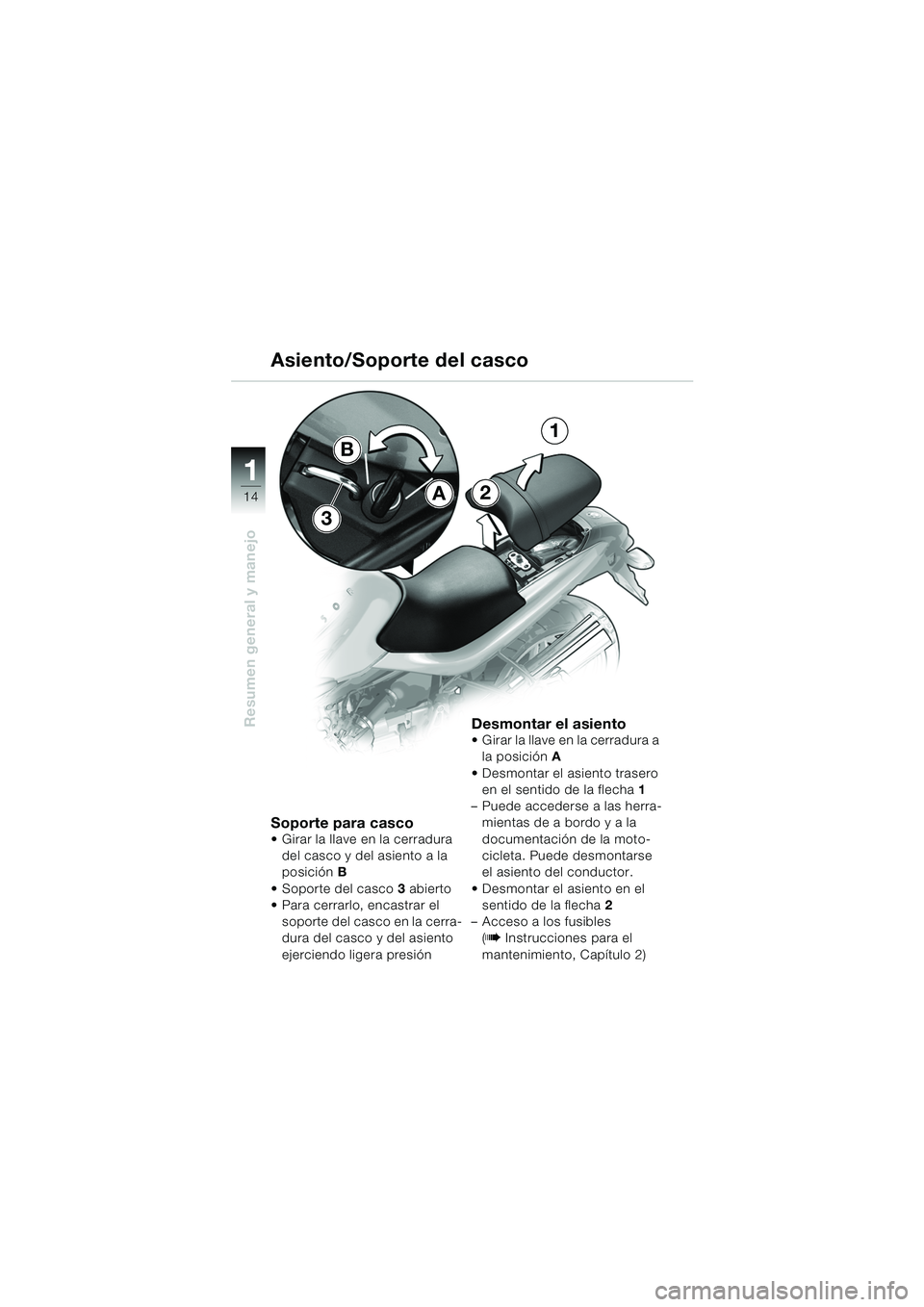

Soporte para casco Girar la llave en la cerradura del casco y del asiento a la
posición B
 Soporte del casco 3 abierto
 Para cerrarlo, encastrar el
soporte del casco en la cerra-
dura del casco y del asiento
ejerciendo ligera presión
Desmontar el asiento Girar la llave en la cerradura a
la posición A
 Desmontar el asiento trasero en el sentido de la flecha 1
– Puede accederse a las herra- mientas de a bordo y a la
documentación de la moto-
cicleta. Puede desmontarse
el asiento del conductor.
 Desmontar el asiento en el sentido de la flecha 2
– Acceso a los fusibles (b Instrucciones para el
mantenimiento, Capítulo 2)
Asiento/Soporte del casco
A2
1
B
3
10r28bke3.book Seite 14 Dienstag, 25. Mai 2004 5:58 17

1
Resumen general y manejo
15
Enclavar el asiento
e Atención:
¡Durante el montaje del asiento,
prestar atención a que quede
bien encajado!
 Introducir el asiento en los
puntos de encastre 5 y 4 a la
derecha y a la izquierda y en
la guía 1  Introducir el asiento trasero
en el enclavamiento 2 hacia
atrás y enclavarlo en el
soporte del asiento 3 ejer-
ciendo ligera presión
Banco del asiento
5
1
4
23
10r28bke3.book Seite 15 Dienstag, 25. Mai 2004 5:58 17

1
Resumen general y manejo
16

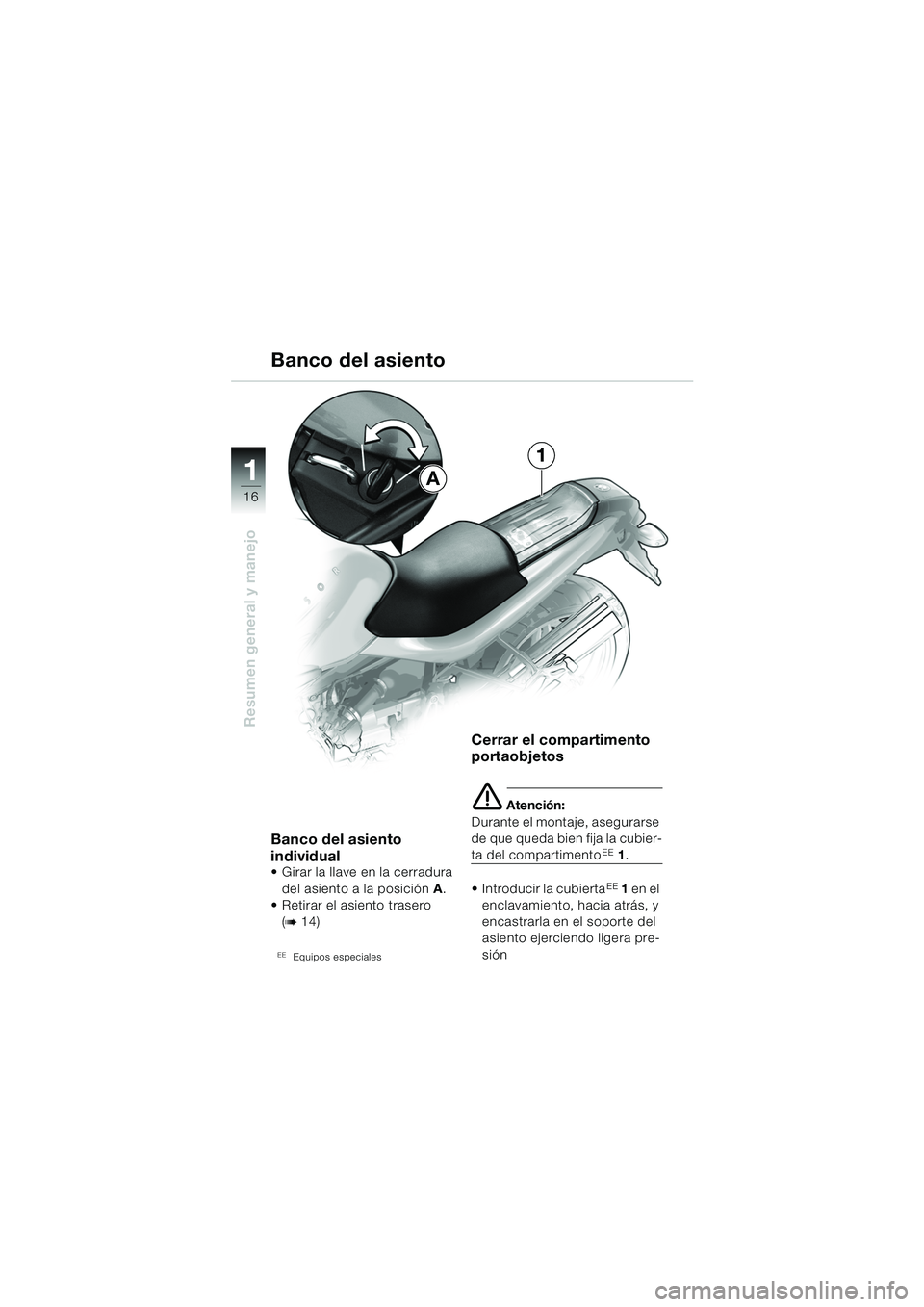

Banco del asiento
individual
 Girar la llave en la cerradura del asiento a la posición A.
 Retirar el asiento trasero
(
b 14)
EEEquipos especiales
Cerrar el compartimento
portaobjetos
e Atención:
Durante el montaje, asegurarse
de que queda bien fija la cubier-
ta del compartimentoEE 1 .
 Introducir la cubierta
EE 1 en el
enclavamiento, hacia atrás, y
encastrarla en el soporte del
asiento ejerciendo ligera pre-
sión
Banco del asiento
A
1
10r28bke3.book Seite 16 Dienstag, 25. Mai 2004 5:58 17

1
Resumen general y manejo
17
d Advertencia:
Después de un accidente, o si
se ha caído la motocicleta,
comprobar que la maleta
modular está bien montada.
Atenerse a la capacidad de
carga máxima de la maleta
modular: 10 kg en cada lado.
Al circular con las maletas
modulares se recomienda no
superar los 130 km/h
Abrir la maleta modular Girar la llave en la cerradura
de la maleta a la posición A
 Bascular hacia arriba el asa 1
y el tirador 2
– Aparecen las dos ventanas 3
de color rojo
 Abrir la maleta modular
AEAccesorios especiales
Maleta modularAE
3
1
2
AA
10r28bke3.book Seite 17 Dienstag, 25. Mai 2004 5:58 17

1
Resumen general y manejo
18

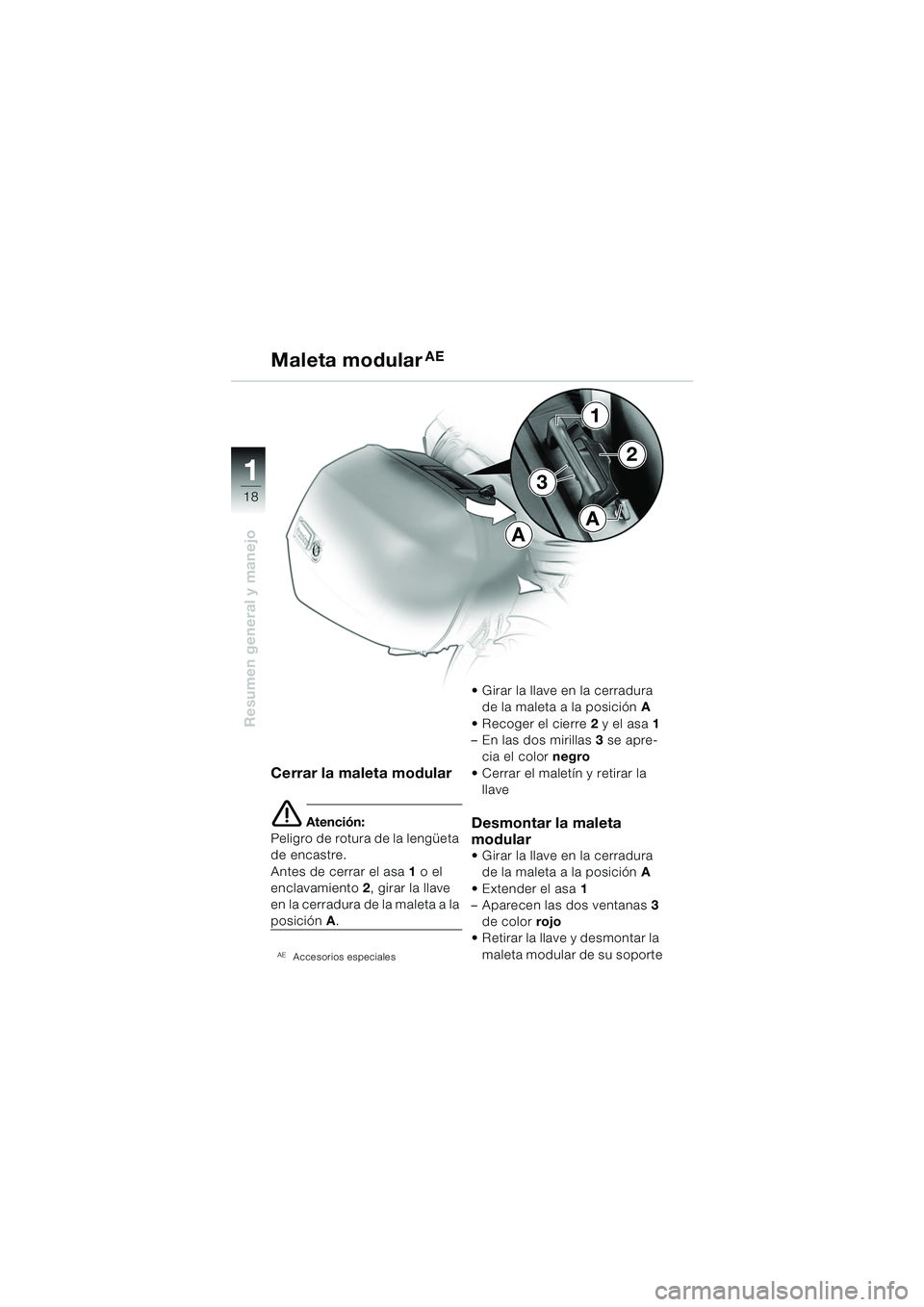

Cerrar la maleta modular
e Atención:
Peligro de rotura de la lengüeta
de encastre.
Antes de cerrar el asa 1 o el
enclavamiento 2, girar la llave
en la cerradura de la maleta a la
posición A.
AEAccesorios especiales
 Girar la llave en la cerradura
de la maleta a la posición A
 Recoger el cierre 2 y el asa 1
– En las dos mirillas 3 se apre-
cia el color negro
 Cerrar el maletín y retirar la llave
Desmontar la maleta
modular
 Girar la llave en la cerradura de la maleta a la posición A
 Extender el asa 1
– Aparecen las dos ventanas 3
de color rojo
 Retirar la llave y desmontar la
maleta modular de su soporte
Maleta modularAE
3
1
2
A
A
10r28bke3.book Seite 18 Dienstag, 25. Mai 2004 5:58 17
