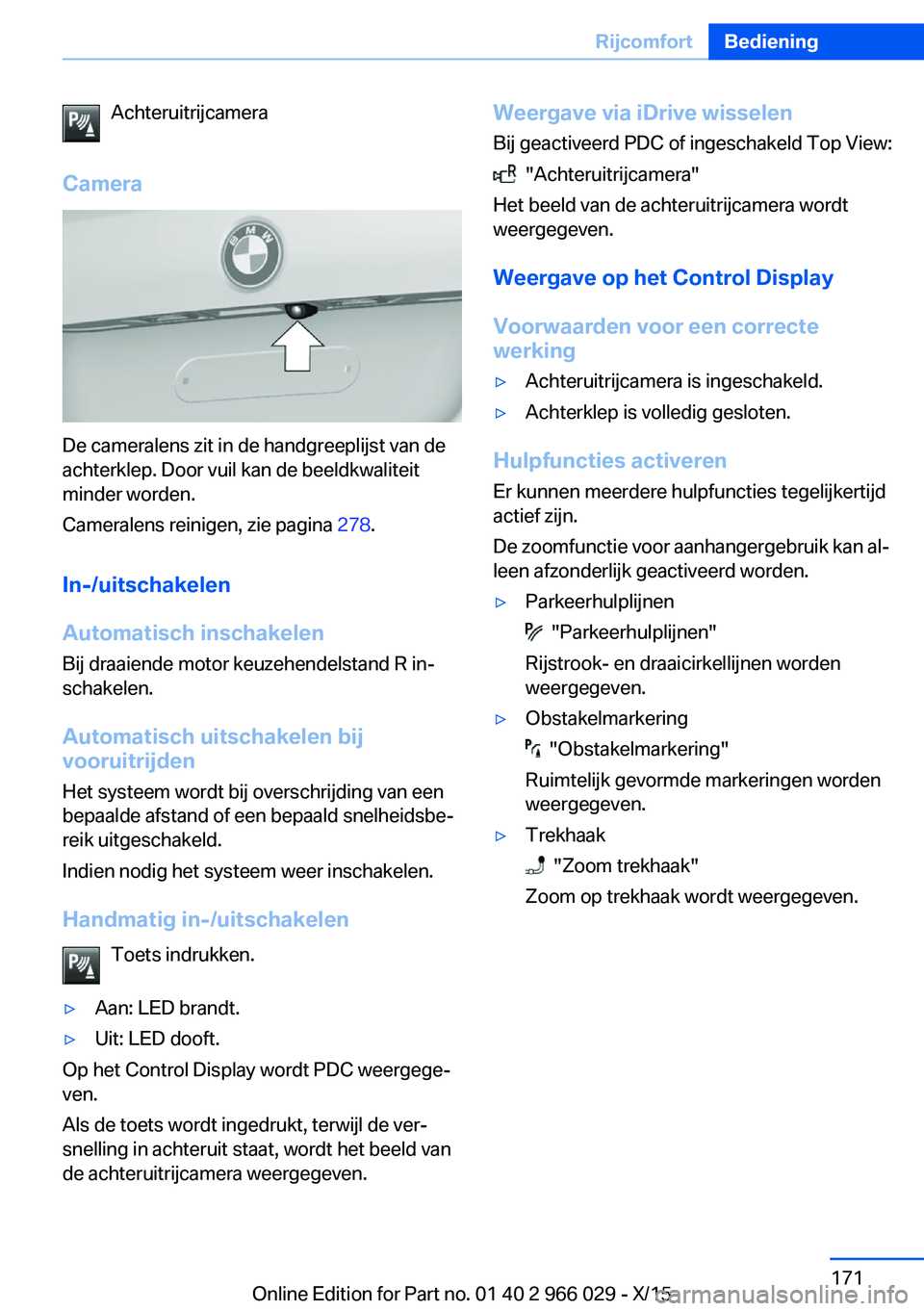

Achteruitrijcamera
Camera
De cameralens zit in de handgreeplijst van de
achterklep. Door vuil kan de beeldkwaliteit
minder worden.
Cameralens reinigen, zie pagina 278.
In-/uitschakelen
Automatisch inschakelen
Bij draaiende motor keuzehendelstand R in‐
schakelen.
Automatisch uitschakelen bij
vooruitrijden
Het systeem wordt bij overschrijding van een
bepaalde afstand of een bepaald snelheidsbe‐
reik uitgeschakeld.
Indien nodig het systeem weer inschakelen.
Handmatig in-/uitschakelen Toets indrukken.
▷Aan: LED brandt.▷Uit: LED dooft.
Op het Control Display wordt PDC weergege‐
ven.
Als de toets wordt ingedrukt, terwijl de ver‐
snelling in achteruit staat, wordt het beeld van
de achteruitrijcamera weergegeven.
Weergave via iDrive wisselen
Bij geactiveerd PDC of ingeschakeld Top View:
"Achteruitrijcamera"
Het beeld van de achteruitrijcamera wordt
weergegeven.
Weergave op het Control Display
Voorwaarden voor een correcte
werking
▷Achteruitrijcamera is ingeschakeld.▷Achterklep is volledig gesloten.
Hulpfuncties activeren
Er kunnen meerdere hulpfuncties tegelijkertijd
actief zijn.
De zoomfunctie voor aanhangergebruik kan al‐
leen afzonderlijk geactiveerd worden.
▷Parkeerhulplijnen
"Parkeerhulplijnen"
Rijstrook- en draaicirkellijnen worden
weergegeven.
▷Obstakelmarkering
"Obstakelmarkering"
Ruimtelijk gevormde markeringen worden
weergegeven.
▷Trekhaak
"Zoom trekhaak"
Zoom op trekhaak wordt weergegeven.
Seite 171RijcomfortBediening171
Online Edition for Part no. 01 40 2 966 029 - X/15

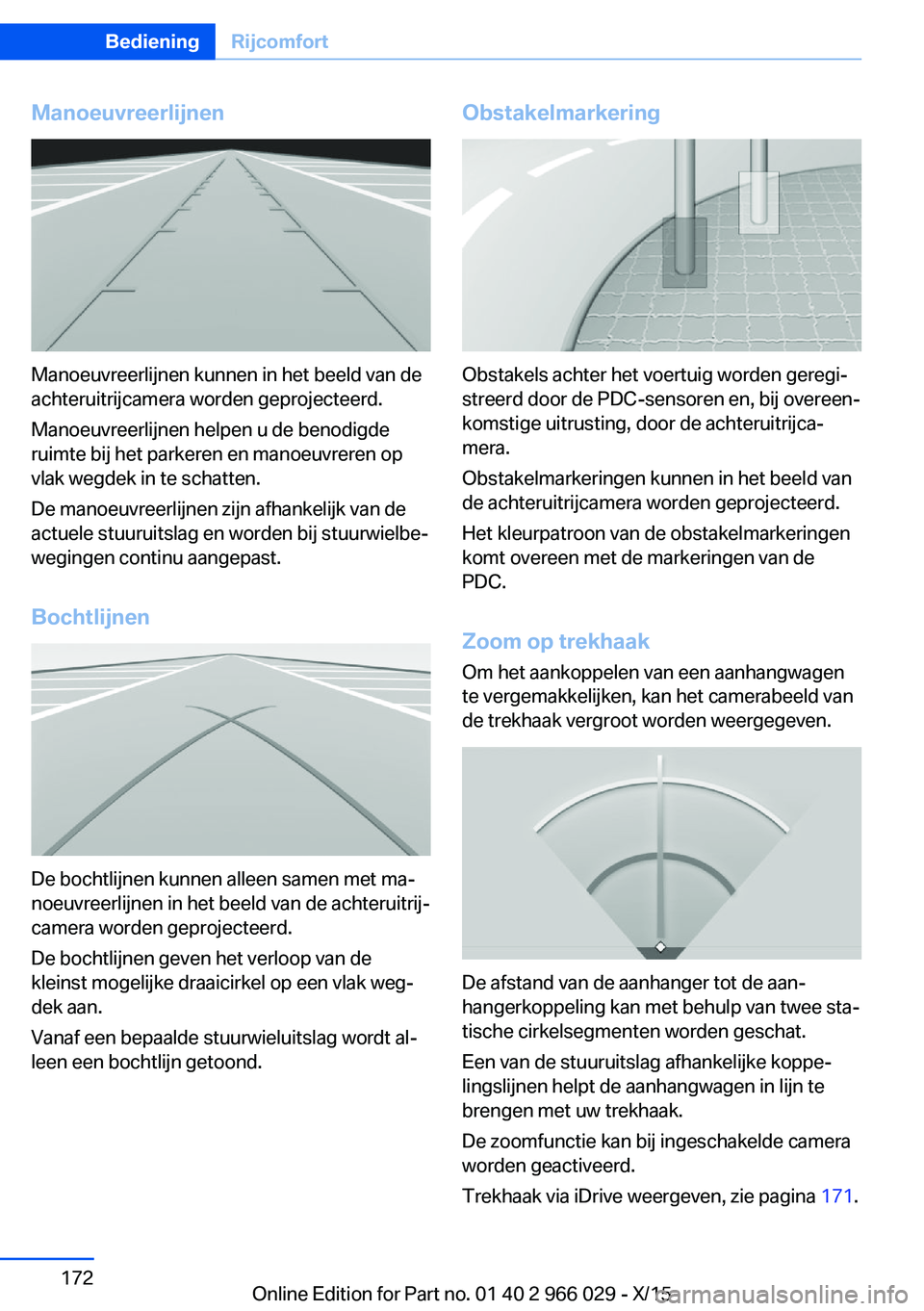

Manoeuvreerlijnen
Manoeuvreerlijnen kunnen in het beeld van de
achteruitrijcamera worden geprojecteerd.
Manoeuvreerlijnen helpen u de benodigde
ruimte bij het parkeren en manoeuvreren op
vlak wegdek in te schatten.
De manoeuvreerlijnen zijn afhankelijk van de
actuele stuuruitslag en worden bij stuurwielbe‐
wegingen continu aangepast.
Bochtlijnen
De bochtlijnen kunnen alleen samen met ma‐
noeuvreerlijnen in het beeld van de achteruitrij‐
camera worden geprojecteerd.
De bochtlijnen geven het verloop van de
kleinst mogelijke draaicirkel op een vlak weg‐
dek aan.
Vanaf een bepaalde stuurwieluitslag wordt al‐
leen een bochtlijn getoond.
Obstakelmarkering
Obstakels achter het voertuig worden geregi‐
streerd door de PDC-sensoren en, bij overeen‐
komstige uitrusting, door de achteruitrijca‐
mera.
Obstakelmarkeringen kunnen in het beeld van
de achteruitrijcamera worden geprojecteerd.
Het kleurpatroon van de obstakelmarkeringen
komt overeen met de markeringen van de
PDC.
Zoom op trekhaak
Om het aankoppelen van een aanhangwagen
te vergemakkelijken, kan het camerabeeld van
de trekhaak vergroot worden weergegeven.
De afstand van de aanhanger tot de aan‐
hangerkoppeling kan met behulp van twee sta‐
tische cirkelsegmenten worden geschat.
Een van de stuuruitslag afhankelijke koppe‐
lingslijnen helpt de aanhangwagen in lijn te
brengen met uw trekhaak.
De zoomfunctie kan bij ingeschakelde camera
worden geactiveerd.
Trekhaak via iDrive weergeven, zie pagina 171.
Seite 172BedieningRijcomfort172
Online Edition for Part no. 01 40 2 966 029 - X/15

Inparkeren aan de hand van
manoeuvreer- en bochtlijnen1.Auto zodanig opstellen, dat de bochtlijnen
binnen de begrenzing van de parkeerplaats
vallen.2.Stuurwiel dusdanig draaien dat de rijspoor‐
lijn de betreffende draaicirkellijn overdekt.
Instellingen van de weergave
Helderheid
Bij ingeschakelde achteruitrijcamera:
1. Symbool selecteren.2.Controller draaien tot de gewenste instel‐
ling is bereikt en controller indrukken.
Contrast
Bij ingeschakelde achteruitrijcamera:
1. Symbool selecteren.2.Controller draaien tot de gewenste instel‐
ling is bereikt en controller indrukken.Grenzen van het systeem
Herkenning van objecten Zeer lage obstakels of hoger liggende, vooruit‐
stekende objecten, bijv. uitspringende muren,
kunnen niet door het systeem worden waarge‐
nomen.
Assistentiefuncties houden ook rekening met
PDC-gegevens.
Aanwijzingen in het hoofdstuk PDC in acht ne‐
men, zie pagina 167.
De op het Control Display getoonde objecten kunnen in bepaalde omstandigheden dichterbij
zijn dan het lijkt. Schat de afstand tot de objec‐
ten daarom niet vanaf het display.
Top View
Principe Top View biedt ondersteuning bij het inparke‐
ren en manoeuvreren. Hiertoe wordt het ge‐
bied rondom uw auto op het Control Display
weergegeven.
Algemeen
Voor de detectie worden twee in de buiten‐
spiegels geïntegreerde camera's gebruikt, de
achteruitrijcamera en een camera aan de voor‐
zijde van de auto.
De reikwijdte bedraagt zijdelings, voor- en ach‐
teraan ca. 2 m.
Obstakels binnen dit bereik worden zo in een
vroeg stadium weergegeven op het Control
Display.
Opmerking WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om de verkeerssitua‐
tie juist in te schatten. Er bestaat gevaar voor
ongevallen. Rijstijl aan de verkeerssituatie aan‐
passen. Verkeerssituatie en gebied rond deSeite 173RijcomfortBediening173
Online Edition for Part no. 01 40 2 966 029 - X/15

auto door goed kijken extra controleren en in
de betreffende situatie actief ingrijpen.◀

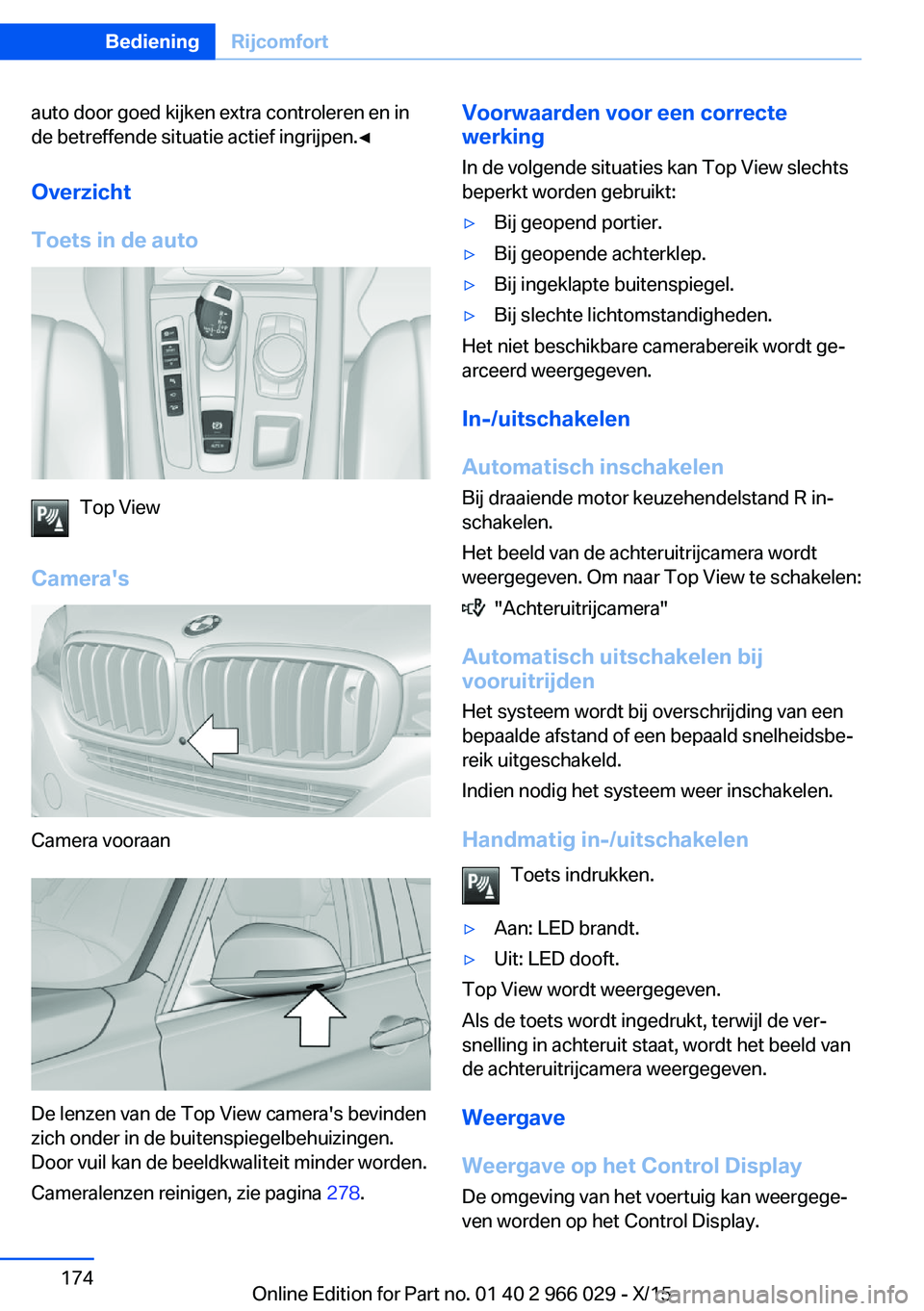

Overzicht
Toets in de auto
Top View
Camera's
Camera vooraan
De lenzen van de Top View camera's bevinden
zich onder in de buitenspiegelbehuizingen.
Door vuil kan de beeldkwaliteit minder worden.
Cameralenzen reinigen, zie pagina 278.
Voorwaarden voor een correcte
werking
In de volgende situaties kan Top View slechts
beperkt worden gebruikt:▷Bij geopend portier.▷Bij geopende achterklep.▷Bij ingeklapte buitenspiegel.▷Bij slechte lichtomstandigheden.
Het niet beschikbare camerabereik wordt ge‐
arceerd weergegeven.
In-/uitschakelen
Automatisch inschakelen
Bij draaiende motor keuzehendelstand R in‐
schakelen.
Het beeld van de achteruitrijcamera wordt
weergegeven. Om naar Top View te schakelen:
"Achteruitrijcamera"
Automatisch uitschakelen bij
vooruitrijden
Het systeem wordt bij overschrijding van een bepaalde afstand of een bepaald snelheidsbe‐
reik uitgeschakeld.
Indien nodig het systeem weer inschakelen.
Handmatig in-/uitschakelen Toets indrukken.
▷Aan: LED brandt.▷Uit: LED dooft.
Top View wordt weergegeven.
Als de toets wordt ingedrukt, terwijl de ver‐
snelling in achteruit staat, wordt het beeld van
de achteruitrijcamera weergegeven.
Weergave
Weergave op het Control Display De omgeving van het voertuig kan weergege‐
ven worden op het Control Display.
Seite 174BedieningRijcomfort174
Online Edition for Part no. 01 40 2 966 029 - X/15

Weergave verschijnt, zodra Top View wordt in‐
geschakeld.
Als het beeld van de achteruitrijcamera wordt
afgebeeld kan naar Top View worden omge‐
schakeld:
"Achteruitrijcamera"
Helderheid
Bij ingeschakelde Top View:
1. Symbool selecteren.2.Controller draaien tot de gewenste instel‐
ling is bereikt en controller indrukken.
Contrast
Bij ingeschakelde Top View:
1. Symbool selecteren.2.Controller draaien tot de gewenste instel‐
ling is bereikt en controller indrukken.
Draaicirkel- en manoeuvreerlijn
weergeven
▷De statische, rode draaicirkellijn toont de
benodigde ruimte naast de auto bij volle‐
dige stuuruitslag.▷De variabele, groene manoeuvreerlijn helpt
de werkelijk benodigde ruimte naast de
auto in te schatten.
De manoeuvreerlijn hangt af van de inge‐
schakelde versnelling en van de actuele
stuuruitslag. De manoeuvreerlijn wordt bij
stuurbeweging continu aangepast.
"Parkeerhulplijnen"
Draaicirkel- en manoeuvreerlijn worden weer‐
gegeven.
Grenzen van het systeem
Bij defecte camera wordt een Check-Control-
melding weergegeven.
Side View
Principe
Met Side View hebt u bij onoverzichtelijke uit‐
ritten en kruisingen een vroegtijdig overzicht
van het kruisend verkeer. Verkeersdeelnemers
die door obstakels langs de weg niet zichtbaar
zijn, worden vanaf de bestuurdersstoel slechts
zeer laat waargenomen. Om het zicht te verbe‐
teren, detecteren een camera aan de voorzijde
en een aan de achterzijde van de auto de weg‐
gedeelten schuin voor de auto.
Op de bovenste schermrand wordt getoond
welke camera actief is.
AanwijzingenDe beelden van de camera's worden, afhanke‐
lijk van de ingeschakelde versnelling, weerge‐
geven op het Control Display.
WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om de verkeerssitua‐
tie juist in te schatten. Er bestaat gevaar voor
ongevallen. Rijstijl aan de verkeerssituatie aan‐
passen. Verkeerssituatie en gebied rond de
auto door goed kijken extra controleren en in
de betreffende situatie actief ingrijpen.◀
Seite 175RijcomfortBediening175
Online Edition for Part no. 01 40 2 966 029 - X/15

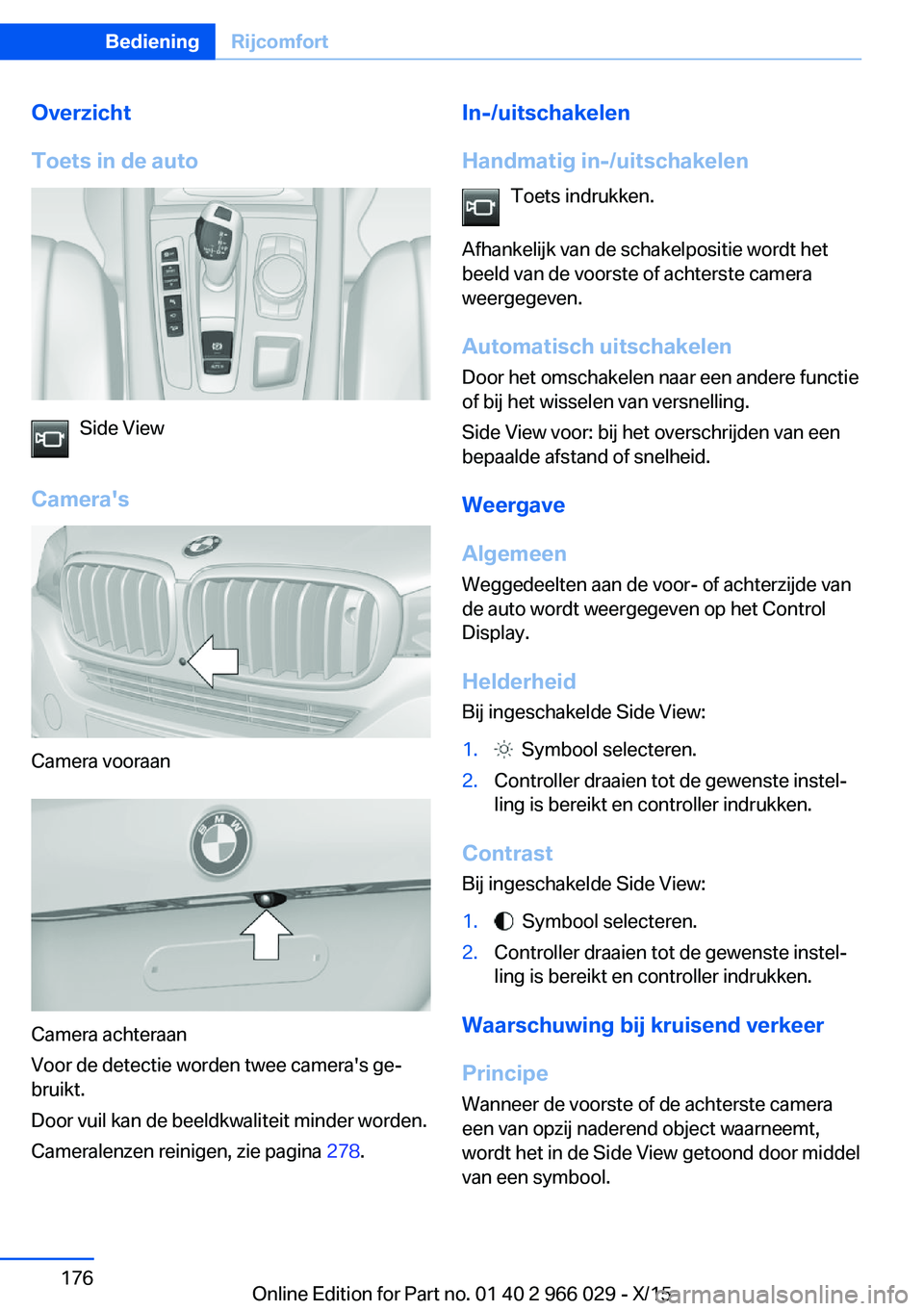

Overzicht
Toets in de auto
Side View
Camera's
Camera vooraan
Camera achteraan
Voor de detectie worden twee camera's ge‐
bruikt.
Door vuil kan de beeldkwaliteit minder worden.
Cameralenzen reinigen, zie pagina 278.
In-/uitschakelen
Handmatig in-/uitschakelen Toets indrukken.
Afhankelijk van de schakelpositie wordt het
beeld van de voorste of achterste camera
weergegeven.
Automatisch uitschakelen
Door het omschakelen naar een andere functie
of bij het wisselen van versnelling.
Side View voor: bij het overschrijden van een
bepaalde afstand of snelheid.
Weergave
Algemeen
Weggedeelten aan de voor- of achterzijde van
de auto wordt weergegeven op het Control
Display.
Helderheid
Bij ingeschakelde Side View:1. Symbool selecteren.2.Controller draaien tot de gewenste instel‐
ling is bereikt en controller indrukken.
Contrast
Bij ingeschakelde Side View:
1. Symbool selecteren.2.Controller draaien tot de gewenste instel‐
ling is bereikt en controller indrukken.
Waarschuwing bij kruisend verkeer
Principe Wanneer de voorste of de achterste camera
een van opzij naderend object waarneemt,
wordt het in de Side View getoond door middel
van een symbool.
Seite 176BedieningRijcomfort176
Online Edition for Part no. 01 40 2 966 029 - X/15

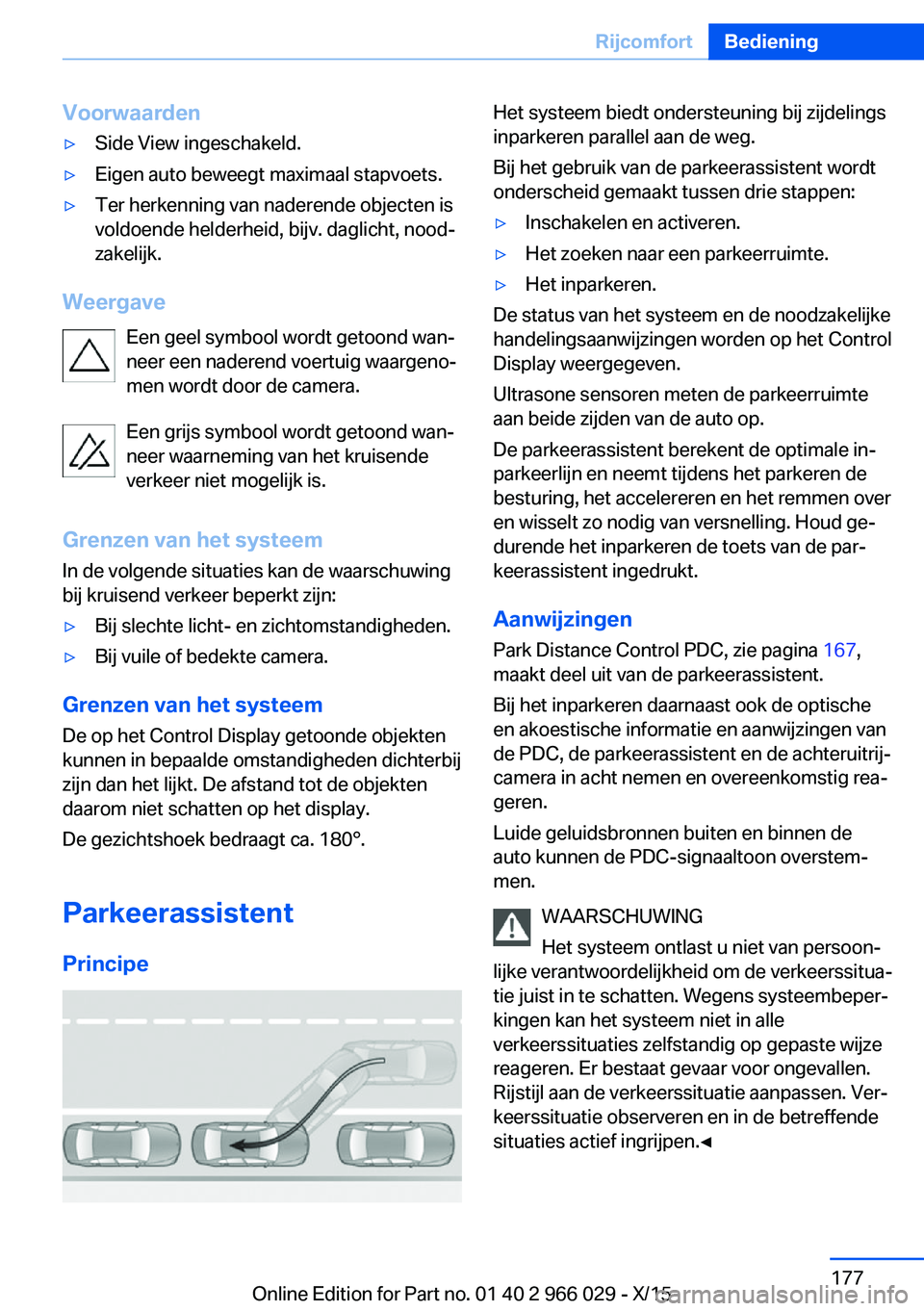

Voorwaarden▷Side View ingeschakeld.▷Eigen auto beweegt maximaal stapvoets.▷Ter herkenning van naderende objecten is
voldoende helderheid, bijv. daglicht, nood‐
zakelijk.
Weergave
Een geel symbool wordt getoond wan‐
neer een naderend voertuig waargeno‐
men wordt door de camera.
Een grijs symbool wordt getoond wan‐
neer waarneming van het kruisende
verkeer niet mogelijk is.
Grenzen van het systeem
In de volgende situaties kan de waarschuwing
bij kruisend verkeer beperkt zijn:
▷Bij slechte licht- en zichtomstandigheden.▷Bij vuile of bedekte camera.
Grenzen van het systeem
De op het Control Display getoonde objekten
kunnen in bepaalde omstandigheden dichterbij
zijn dan het lijkt. De afstand tot de objekten
daarom niet schatten op het display.
De gezichtshoek bedraagt ca. 180°.
Parkeerassistent
Principe
Het systeem biedt ondersteuning bij zijdelings
inparkeren parallel aan de weg.
Bij het gebruik van de parkeerassistent wordt
onderscheid gemaakt tussen drie stappen:▷Inschakelen en activeren.▷Het zoeken naar een parkeerruimte.▷Het inparkeren.
De status van het systeem en de noodzakelijke
handelingsaanwijzingen worden op het Control
Display weergegeven.
Ultrasone sensoren meten de parkeerruimte
aan beide zijden van de auto op.
De parkeerassistent berekent de optimale in‐
parkeerlijn en neemt tijdens het parkeren de
besturing, het accelereren en het remmen over
en wisselt zo nodig van versnelling. Houd ge‐
durende het inparkeren de toets van de par‐
keerassistent ingedrukt.
Aanwijzingen Park Distance Control PDC, zie pagina 167,
maakt deel uit van de parkeerassistent.
Bij het inparkeren daarnaast ook de optische
en akoestische informatie en aanwijzingen van
de PDC, de parkeerassistent en de achteruitrij‐
camera in acht nemen en overeenkomstig rea‐
geren.
Luide geluidsbronnen buiten en binnen de
auto kunnen de PDC-signaaltoon overstem‐
men.
WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om de verkeerssitua‐
tie juist in te schatten. Wegens systeembeper‐
kingen kan het systeem niet in alle
verkeerssituaties zelfstandig op gepaste wijze
reageren. Er bestaat gevaar voor ongevallen.
Rijstijl aan de verkeerssituatie aanpassen. Ver‐
keerssituatie observeren en in de betreffende
situaties actief ingrijpen.◀
Seite 177RijcomfortBediening177
Online Edition for Part no. 01 40 2 966 029 - X/15

WAARSCHUWING
Bij gebruik van de trekhaak kan de par‐
keerassistent vanwege afgedekte sensoren
worden beschadigd. Er bestaat kans op een
ongeval of schade. Bij het rijden met een aan‐
hangwagen of bij gebruik van de trekhaak, bijv.
voor een fietsendrager, de parkeerassistent
niet gebruiken.◀
ATTENTIE
De parkeerassistent kan eventueel tegen
of over stoepranden sturen. Er bestaat gevaar
voor schade. Verkeerssituatie observeren en in
de betreffende situaties actief ingrijpen.◀
Een door de automatische start-stop-functie
afgezette motor wordt bij het activeren van de
parkeerassistent automatisch gestart.
Overzicht
Toets in de auto
Parkeerassistent
Ultrasone sensoren
De ultrasone sensoren voor het opmeten van
parkeerruimte bevinden zich aan de zijkant van
de auto.
Om de correcte werking te waarborgen:
▷Sensoren schoon en ijsvrij houden.▷Met hogedrukreinigers niet langdurig en
met een afstand van minder dan 30 cm op
de sensoren spuiten.▷Niets op de sensoren plakken.
Voorwaarden
Voor het opmeten van parkeerruimten
▷Recht vooruitrijden tot ca. 35 km/h.▷Maximale afstand tot de rij geparkeerde
auto's: 1,5 m.
Geschikte parkeerruimte
▷Ruimte tussen twee objecten die telkens
minstens 1,5 m lang zijn.▷Minimumlengte van de ruimte: eigen voer‐
tuiglengte plus ca. 1,2 m.▷Minimumdiepte: ca. 1,5 m.
Bij het parkeren
▷Portieren en achterklep gesloten.▷Parkeerrem vrijgezet.▷Autogordel omgedaan.Seite 178BedieningRijcomfort178
Online Edition for Part no. 01 40 2 966 029 - X/15

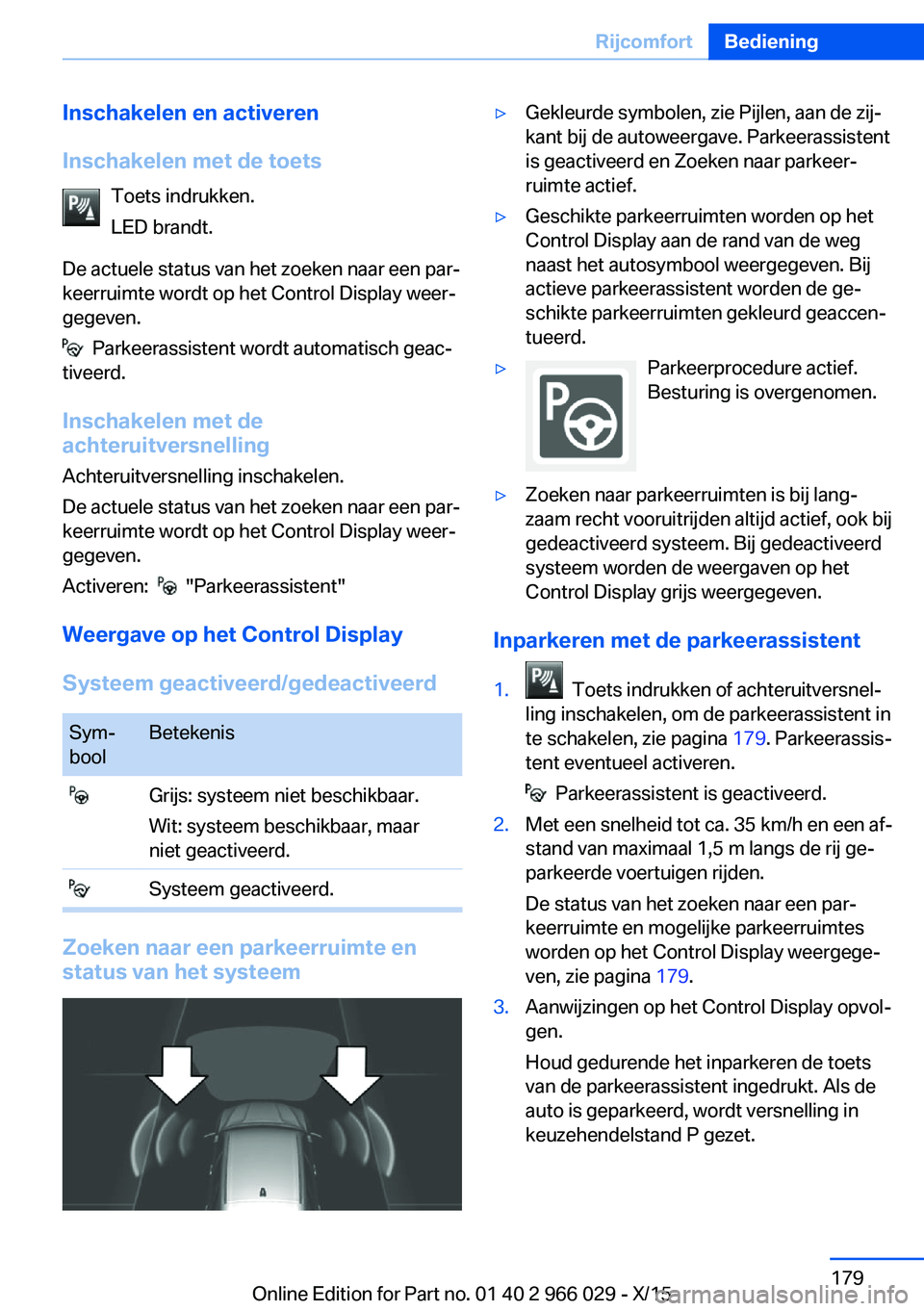

Inschakelen en activeren
Inschakelen met de toets Toets indrukken.
LED brandt.
De actuele status van het zoeken naar een par‐
keerruimte wordt op het Control Display weer‐
gegeven.
Parkeerassistent wordt automatisch geac‐
tiveerd.
Inschakelen met de
achteruitversnelling
Achteruitversnelling inschakelen.
De actuele status van het zoeken naar een par‐
keerruimte wordt op het Control Display weer‐
gegeven.
Activeren:
"Parkeerassistent"
Weergave op het Control Display
Systeem geactiveerd/gedeactiveerd
Sym‐
boolBetekenis Grijs: systeem niet beschikbaar.
Wit: systeem beschikbaar, maar
niet geactiveerd. Systeem geactiveerd.
Zoeken naar een parkeerruimte en
status van het systeem
▷Gekleurde symbolen, zie Pijlen, aan de zij‐
kant bij de autoweergave. Parkeerassistent
is geactiveerd en Zoeken naar parkeer‐
ruimte actief.▷Geschikte parkeerruimten worden op het
Control Display aan de rand van de weg
naast het autosymbool weergegeven. Bij
actieve parkeerassistent worden de ge‐
schikte parkeerruimten gekleurd geaccen‐
tueerd.▷Parkeerprocedure actief.
Besturing is overgenomen.▷Zoeken naar parkeerruimten is bij lang‐
zaam recht vooruitrijden altijd actief, ook bij
gedeactiveerd systeem. Bij gedeactiveerd
systeem worden de weergaven op het
Control Display grijs weergegeven.
Inparkeren met de parkeerassistent
1. Toets indrukken of achteruitversnel‐
ling inschakelen, om de parkeerassistent in
te schakelen, zie pagina 179. Parkeerassis‐
tent eventueel activeren.
Parkeerassistent is geactiveerd.
2.Met een snelheid tot ca. 35 km/h en een af‐
stand van maximaal 1,5 m langs de rij ge‐
parkeerde voertuigen rijden.
De status van het zoeken naar een par‐
keerruimte en mogelijke parkeerruimtes
worden op het Control Display weergege‐
ven, zie pagina 179.3.Aanwijzingen op het Control Display opvol‐
gen.
Houd gedurende het inparkeren de toets
van de parkeerassistent ingedrukt. Als de
auto is geparkeerd, wordt versnelling in
keuzehendelstand P gezet.Seite 179RijcomfortBediening179
Online Edition for Part no. 01 40 2 966 029 - X/15

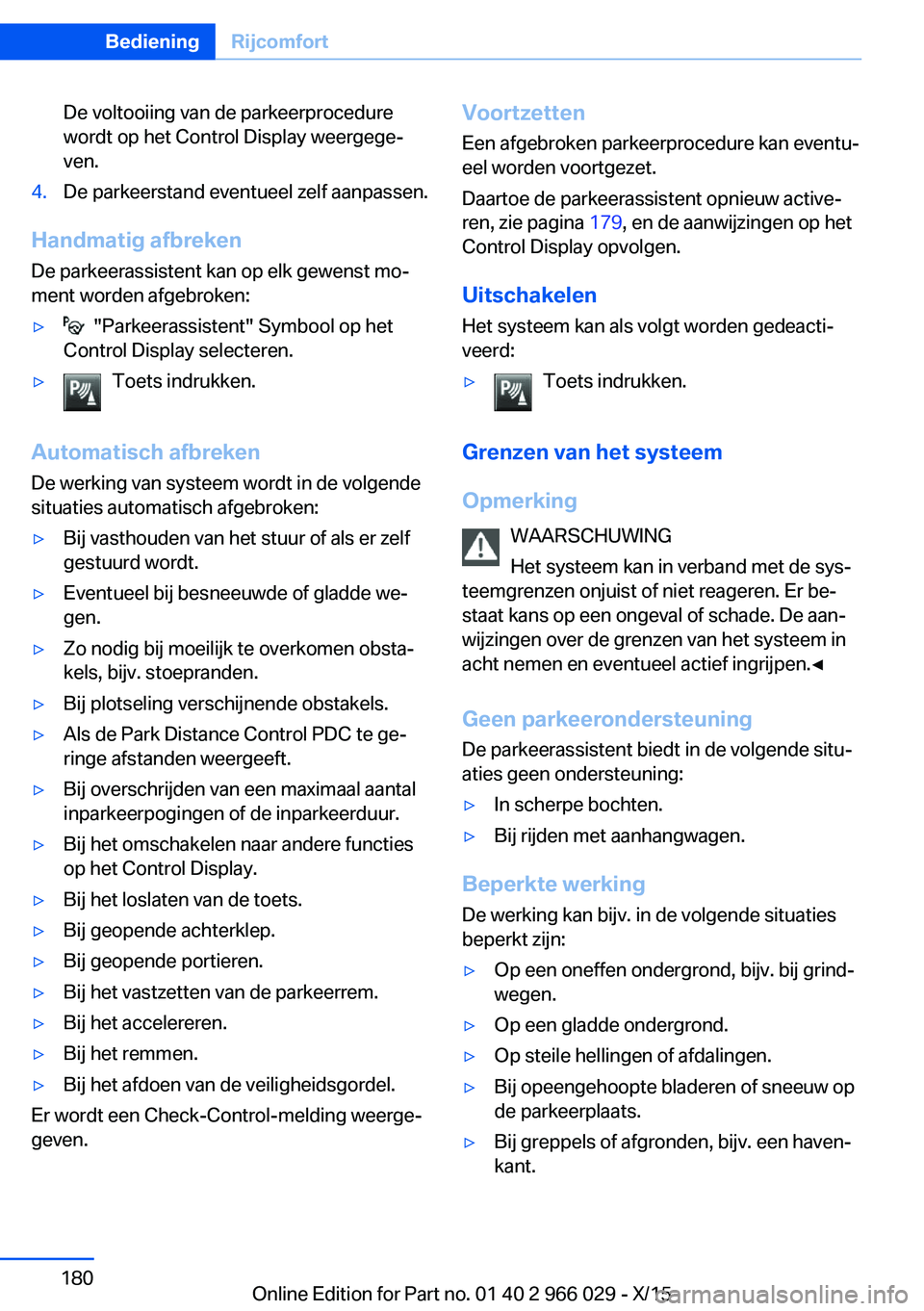

De voltooiing van de parkeerprocedure
wordt op het Control Display weergege‐
ven.4.De parkeerstand eventueel zelf aanpassen.
Handmatig afbreken
De parkeerassistent kan op elk gewenst mo‐
ment worden afgebroken:
▷ "Parkeerassistent" Symbool op het
Control Display selecteren.▷Toets indrukken.
Automatisch afbreken
De werking van systeem wordt in de volgende
situaties automatisch afgebroken:
▷Bij vasthouden van het stuur of als er zelf
gestuurd wordt.▷Eventueel bij besneeuwde of gladde we‐
gen.▷Zo nodig bij moeilijk te overkomen obsta‐
kels, bijv. stoepranden.▷Bij plotseling verschijnende obstakels.▷Als de Park Distance Control PDC te ge‐
ringe afstanden weergeeft.▷Bij overschrijden van een maximaal aantal
inparkeerpogingen of de inparkeerduur.▷Bij het omschakelen naar andere functies
op het Control Display.▷Bij het loslaten van de toets.▷Bij geopende achterklep.▷Bij geopende portieren.▷Bij het vastzetten van de parkeerrem.▷Bij het accelereren.▷Bij het remmen.▷Bij het afdoen van de veiligheidsgordel.
Er wordt een Check-Control-melding weerge‐
geven.
Voortzetten
Een afgebroken parkeerprocedure kan eventu‐
eel worden voortgezet.
Daartoe de parkeerassistent opnieuw active‐
ren, zie pagina 179, en de aanwijzingen op het
Control Display opvolgen.
Uitschakelen
Het systeem kan als volgt worden gedeacti‐ veerd:▷Toets indrukken.
Grenzen van het systeem
Opmerking WAARSCHUWING
Het systeem kan in verband met de sys‐
teemgrenzen onjuist of niet reageren. Er be‐
staat kans op een ongeval of schade. De aan‐
wijzingen over de grenzen van het systeem in
acht nemen en eventueel actief ingrijpen.◀
Geen parkeerondersteuning
De parkeerassistent biedt in de volgende situ‐
aties geen ondersteuning:
▷In scherpe bochten.▷Bij rijden met aanhangwagen.
Beperkte werking
De werking kan bijv. in de volgende situaties
beperkt zijn:
▷Op een oneffen ondergrond, bijv. bij grind‐
wegen.▷Op een gladde ondergrond.▷Op steile hellingen of afdalingen.▷Bij opeengehoopte bladeren of sneeuw op
de parkeerplaats.▷Bij greppels of afgronden, bijv. een haven‐
kant.Seite 180BedieningRijcomfort180
Online Edition for Part no. 01 40 2 966 029 - X/15
