BMW X6 2016 Kezelési útmutató (in Hungarian)

▷Tolatókamera, lásd a 171. oldalon.▷Felülnézet, lásd a 174. oldalon.▷Oldalkamera, lásd a 176. oldalon.

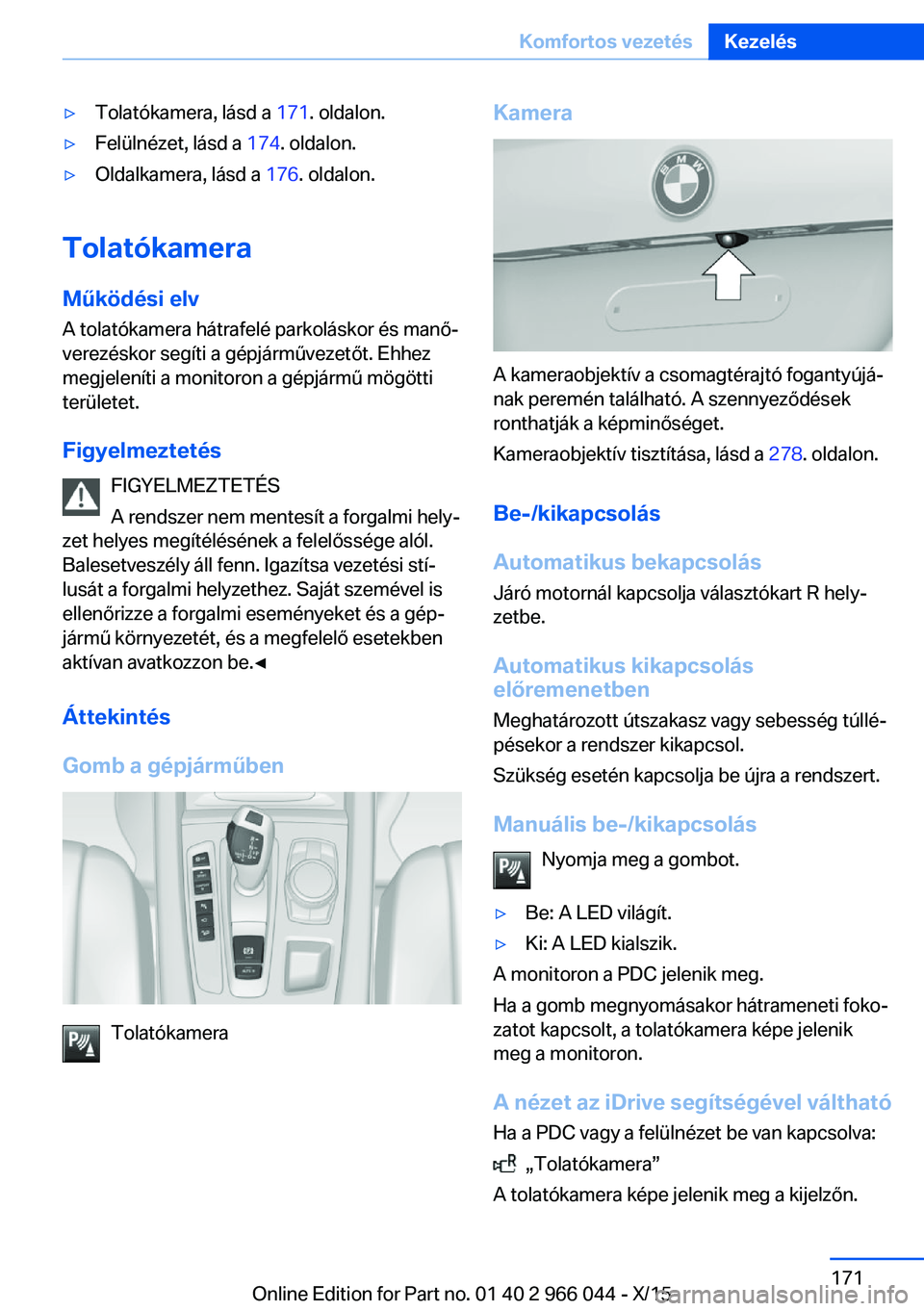

Tolatókamera
Működési elv
A tolatókamera hátrafelé parkoláskor és manő‐
verezéskor segíti a gépjárművezetőt. Ehhez
megjeleníti a monitoron a gépjármű mögötti
területet.
Figyelmeztetés FIGYELMEZTETÉS
A rendszer nem mentesít a forgalmi hely‐
zet helyes megítélésének a felelőssége alól.
Balesetveszély áll fenn. Igazítsa vezetési stí‐
lusát a forgalmi helyzethez. Saját szemével is ellenőrizze a forgalmi eseményeket és a gép‐
jármű környezetét, és a megfelelő esetekben
aktívan avatkozzon be.◀
Áttekintés
Gomb a gépjárműben
Tolatókamera
Kamera
A kameraobjektív a csomagtérajtó fogantyújá‐
nak peremén található. A szennyeződések
ronthatják a képminőséget.
Kameraobjektív tisztítása, lásd a 278. oldalon.
Be-/kikapcsolás
Automatikus bekapcsolás Járó motornál kapcsolja választókart R hely‐
zetbe.
Automatikus kikapcsolás
előremenetben
Meghatározott útszakasz vagy sebesség túllé‐
pésekor a rendszer kikapcsol.
Szükség esetén kapcsolja be újra a rendszert.
Manuális be-/kikapcsolás Nyomja meg a gombot.
▷Be: A LED világít.▷Ki: A LED kialszik.
A monitoron a PDC jelenik meg.
Ha a gomb megnyomásakor hátrameneti foko‐
zatot kapcsolt, a tolatókamera képe jelenik
meg a monitoron.
A nézet az iDrive segítségével váltható Ha a PDC vagy a felülnézet be van kapcsolva:
„Tolatókamera”
A tolatókamera képe jelenik meg a kijelzőn.
Seite 171Komfortos vezetésKezelés171
Online Edition for Part no. 01 40 2 966 044 - X/15

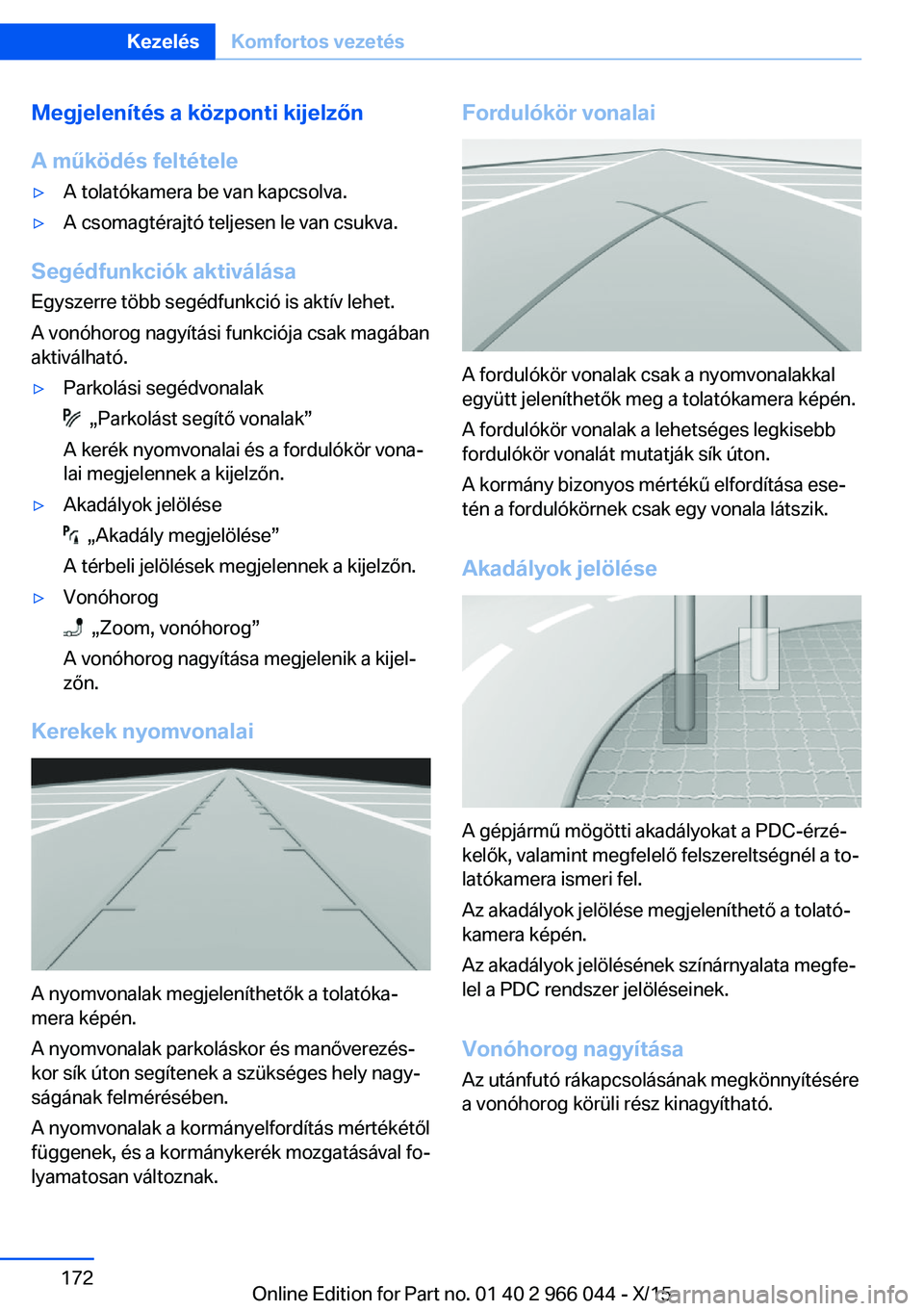

Megjelenítés a központi kijelzőn
A működés feltétele▷A tolatókamera be van kapcsolva.▷A csomagtérajtó teljesen le van csukva.
Segédfunkciók aktiválása
Egyszerre több segédfunkció is aktív lehet.
A vonóhorog nagyítási funkciója csak magában
aktiválható.
▷Parkolási segédvonalak
„Parkolást segítő vonalak”
A kerék nyomvonalai és a fordulókör vona‐
lai megjelennek a kijelzőn.
▷Akadályok jelölése
„Akadály megjelölése”
A térbeli jelölések megjelennek a kijelzőn.
▷Vonóhorog
„Zoom, vonóhorog”
A vonóhorog nagyítása megjelenik a kijel‐
zőn.
Kerekek nyomvonalai
A nyomvonalak megjeleníthetők a tolatóka‐
mera képén.
A nyomvonalak parkoláskor és manőverezés‐
kor sík úton segítenek a szükséges hely nagy‐
ságának felmérésében.
A nyomvonalak a kormányelfordítás mértékétől
függenek, és a kormánykerék mozgatásával fo‐
lyamatosan változnak.
Fordulókör vonalai
A fordulókör vonalak csak a nyomvonalakkal
együtt jeleníthetők meg a tolatókamera képén.
A fordulókör vonalak a lehetséges legkisebb
fordulókör vonalát mutatják sík úton.
A kormány bizonyos mértékű elfordítása ese‐
tén a fordulókörnek csak egy vonala látszik.
Akadályok jelölése
A gépjármű mögötti akadályokat a PDC-érzé‐
kelők, valamint megfelelő felszereltségnél a to‐
latókamera ismeri fel.
Az akadályok jelölése megjeleníthető a tolató‐
kamera képén.
Az akadályok jelölésének színárnyalata megfe‐
lel a PDC rendszer jelöléseinek.
Vonóhorog nagyítása
Az utánfutó rákapcsolásának megkönnyítésére
a vonóhorog körüli rész kinagyítható.
Seite 172KezelésKomfortos vezetés172
Online Edition for Part no. 01 40 2 966 044 - X/15

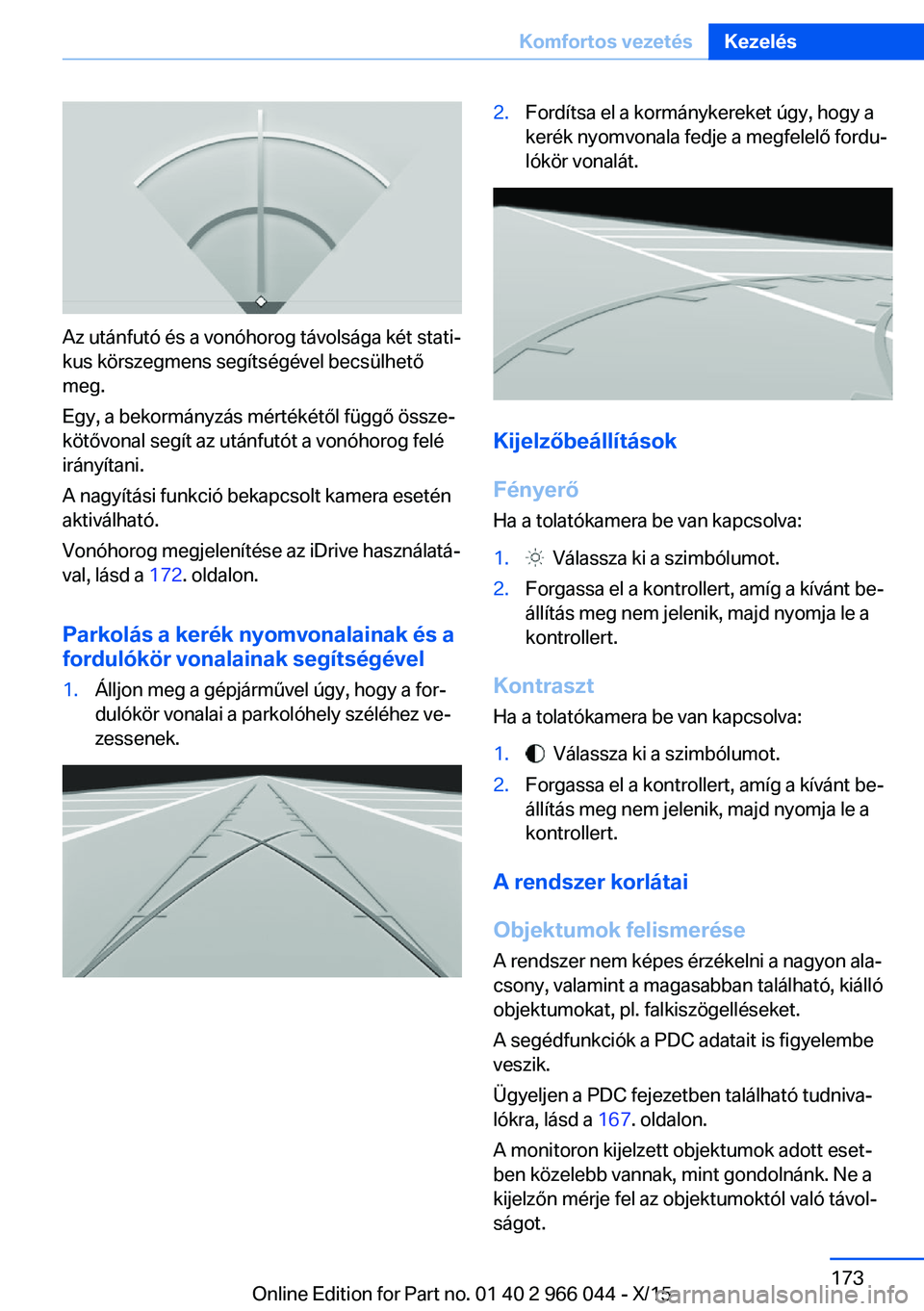

Az utánfutó és a vonóhorog távolsága két stati‐
kus körszegmens segítségével becsülhető
meg.
Egy, a bekormányzás mértékétől függő össze‐
kötővonal segít az utánfutót a vonóhorog felé
irányítani.
A nagyítási funkció bekapcsolt kamera esetén
aktiválható.
Vonóhorog megjelenítése az iDrive használatá‐
val, lásd a 172. oldalon.
Parkolás a kerék nyomvonalainak és a
fordulókör vonalainak segítségével
1.Álljon meg a gépjárművel úgy, hogy a for‐
dulókör vonalai a parkolóhely széléhez ve‐
zessenek.2.Fordítsa el a kormánykereket úgy, hogy a
kerék nyomvonala fedje a megfelelő fordu‐
lókör vonalát.
Kijelzőbeállítások
Fényerő
Ha a tolatókamera be van kapcsolva:
1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.
Kontraszt
Ha a tolatókamera be van kapcsolva:
1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.
A rendszer korlátai
Objektumok felismerése
A rendszer nem képes érzékelni a nagyon ala‐
csony, valamint a magasabban található, kiálló
objektumokat, pl. falkiszögelléseket.
A segédfunkciók a PDC adatait is figyelembe
veszik.
Ügyeljen a PDC fejezetben található tudniva‐
lókra, lásd a 167. oldalon.
A monitoron kijelzett objektumok adott eset‐
ben közelebb vannak, mint gondolnánk. Ne a
kijelzőn mérje fel az objektumoktól való távol‐
ságot.
Seite 173Komfortos vezetésKezelés173
Online Edition for Part no. 01 40 2 966 044 - X/15

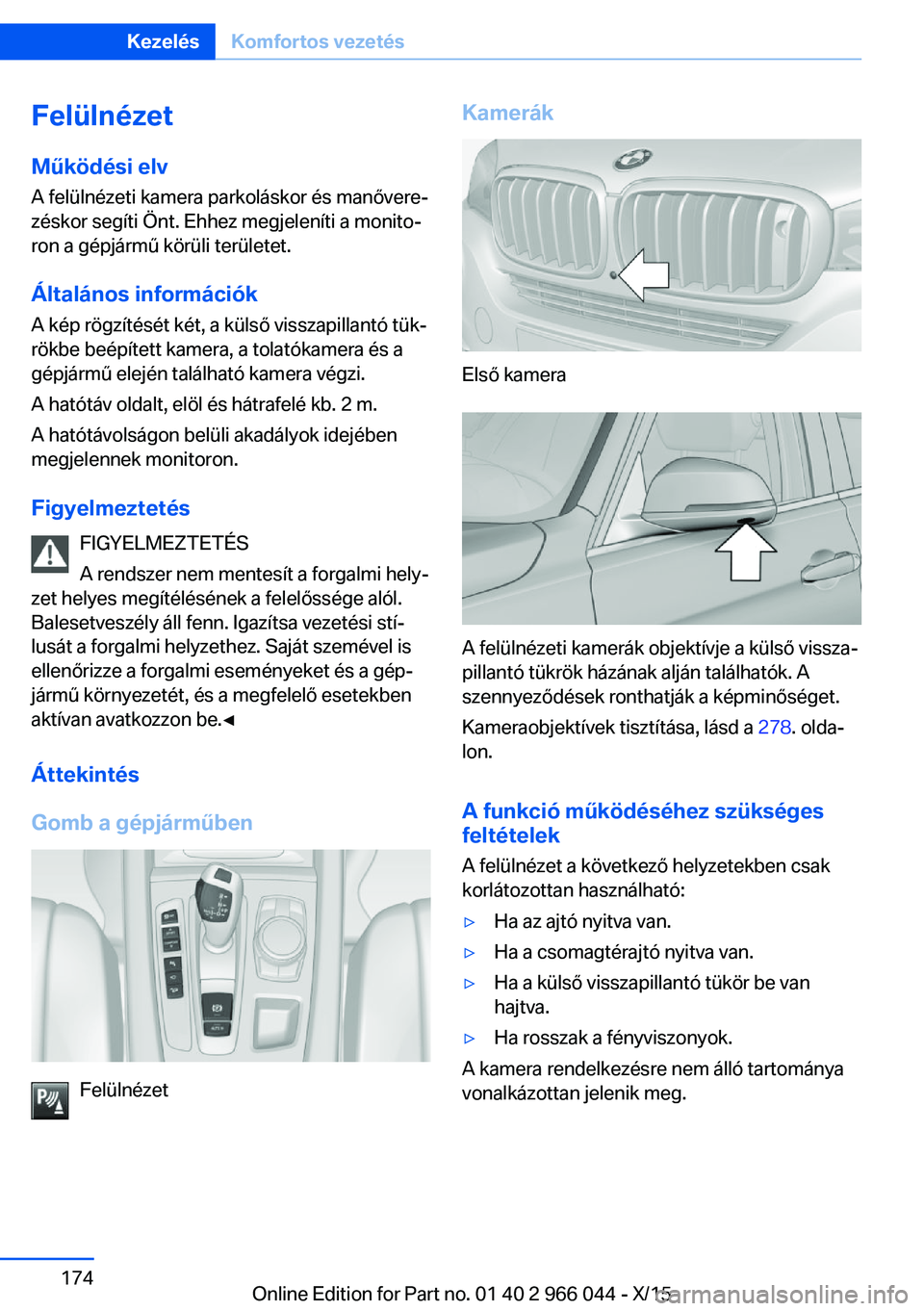

Felülnézet
Működési elv
A felülnézeti kamera parkoláskor és manővere‐
zéskor segíti Önt. Ehhez megjeleníti a monito‐
ron a gépjármű körüli területet.
Általános információk
A kép rögzítését két, a külső visszapillantó tük‐
rökbe beépített kamera, a tolatókamera és a
gépjármű elején található kamera végzi.
A hatótáv oldalt, elöl és hátrafelé kb. 2 m.
A hatótávolságon belüli akadályok idejében
megjelennek monitoron.
Figyelmeztetés FIGYELMEZTETÉS
A rendszer nem mentesít a forgalmi hely‐
zet helyes megítélésének a felelőssége alól.
Balesetveszély áll fenn. Igazítsa vezetési stí‐
lusát a forgalmi helyzethez. Saját szemével is
ellenőrizze a forgalmi eseményeket és a gép‐
jármű környezetét, és a megfelelő esetekben
aktívan avatkozzon be.◀
Áttekintés
Gomb a gépjárműben
Felülnézet
Kamerák
Első kamera
A felülnézeti kamerák objektívje a külső vissza‐
pillantó tükrök házának alján találhatók. A
szennyeződések ronthatják a képminőséget.
Kameraobjektívek tisztítása, lásd a 278. olda‐
lon.
A funkció működéséhez szükséges
feltételek
A felülnézet a következő helyzetekben csak
korlátozottan használható:
▷Ha az ajtó nyitva van.▷Ha a csomagtérajtó nyitva van.▷Ha a külső visszapillantó tükör be van
hajtva.▷Ha rosszak a fényviszonyok.
A kamera rendelkezésre nem álló tartománya
vonalkázottan jelenik meg.
Seite 174KezelésKomfortos vezetés174
Online Edition for Part no. 01 40 2 966 044 - X/15

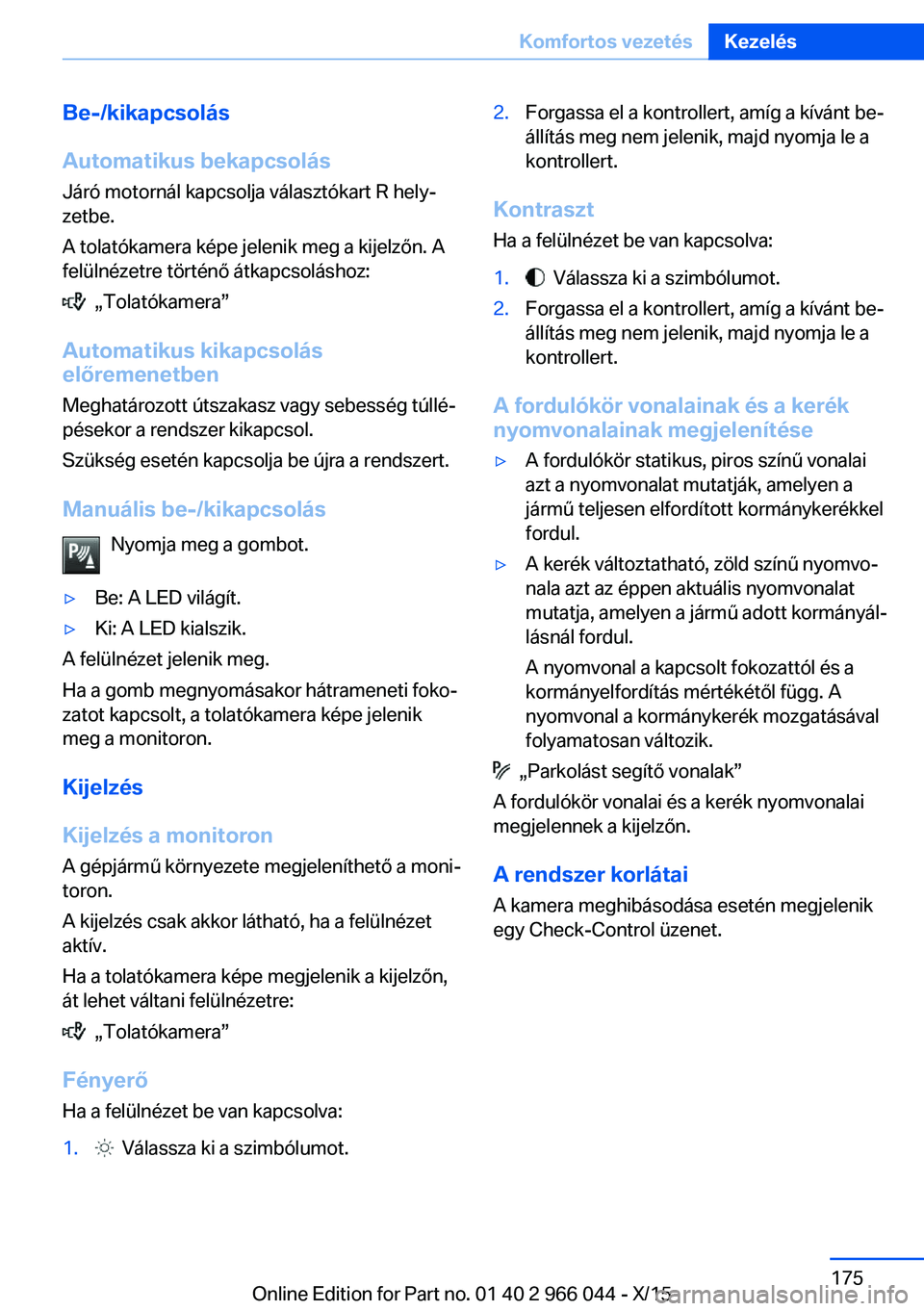

Be-/kikapcsolás
Automatikus bekapcsolás
Járó motornál kapcsolja választókart R hely‐
zetbe.
A tolatókamera képe jelenik meg a kijelzőn. A felülnézetre történő átkapcsoláshoz:
„Tolatókamera”
Automatikus kikapcsolás
előremenetben
Meghatározott útszakasz vagy sebesség túllé‐
pésekor a rendszer kikapcsol.
Szükség esetén kapcsolja be újra a rendszert.
Manuális be-/kikapcsolás Nyomja meg a gombot.
▷Be: A LED világít.▷Ki: A LED kialszik.
A felülnézet jelenik meg.
Ha a gomb megnyomásakor hátrameneti foko‐
zatot kapcsolt, a tolatókamera képe jelenik
meg a monitoron.
Kijelzés
Kijelzés a monitoron
A gépjármű környezete megjeleníthető a moni‐
toron.
A kijelzés csak akkor látható, ha a felülnézet
aktív.
Ha a tolatókamera képe megjelenik a kijelzőn,
át lehet váltani felülnézetre:
„Tolatókamera”
Fényerő
Ha a felülnézet be van kapcsolva:
1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.
Kontraszt
Ha a felülnézet be van kapcsolva:
1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.
A fordulókör vonalainak és a kerék
nyomvonalainak megjelenítése
▷A fordulókör statikus, piros színű vonalai
azt a nyomvonalat mutatják, amelyen a
jármű teljesen elfordított kormánykerékkel
fordul.▷A kerék változtatható, zöld színű nyomvo‐
nala azt az éppen aktuális nyomvonalat
mutatja, amelyen a jármű adott kormányál‐
lásnál fordul.
A nyomvonal a kapcsolt fokozattól és a
kormányelfordítás mértékétől függ. A
nyomvonal a kormánykerék mozgatásával
folyamatosan változik.
„Parkolást segítő vonalak”
A fordulókör vonalai és a kerék nyomvonalai
megjelennek a kijelzőn.
A rendszer korlátai A kamera meghibásodása esetén megjelenik
egy Check-Control üzenet.
Seite 175Komfortos vezetésKezelés175
Online Edition for Part no. 01 40 2 966 044 - X/15

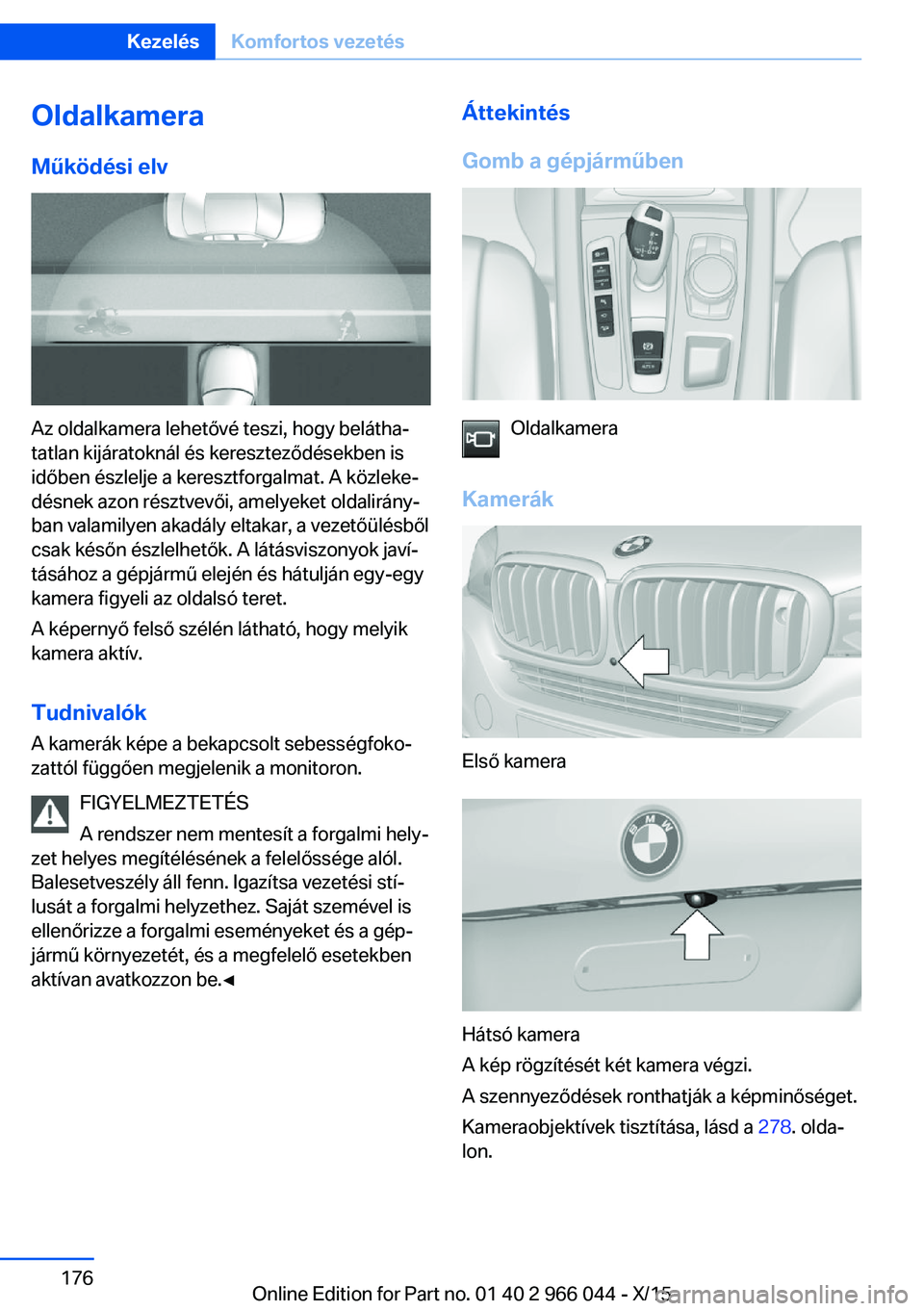

OldalkameraMűködési elv
Az oldalkamera lehetővé teszi, hogy belátha‐
tatlan kijáratoknál és kereszteződésekben is
időben észlelje a keresztforgalmat. A közleke‐
désnek azon résztvevői, amelyeket oldalirány‐
ban valamilyen akadály eltakar, a vezetőülésből
csak későn észlelhetők. A látásviszonyok javí‐
tásához a gépjármű elején és hátulján egy-egy
kamera figyeli az oldalsó teret.
A képernyő felső szélén látható, hogy melyik
kamera aktív.
Tudnivalók A kamerák képe a bekapcsolt sebességfoko‐zattól függően megjelenik a monitoron.
FIGYELMEZTETÉS
A rendszer nem mentesít a forgalmi hely‐
zet helyes megítélésének a felelőssége alól.
Balesetveszély áll fenn. Igazítsa vezetési stí‐
lusát a forgalmi helyzethez. Saját szemével is
ellenőrizze a forgalmi eseményeket és a gép‐
jármű környezetét, és a megfelelő esetekben
aktívan avatkozzon be.◀
Áttekintés
Gomb a gépjárműben
Oldalkamera
Kamerák
Első kamera
Hátsó kamera
A kép rögzítését két kamera végzi.
A szennyeződések ronthatják a képminőséget.
Kameraobjektívek tisztítása, lásd a 278. olda‐
lon.
Seite 176KezelésKomfortos vezetés176
Online Edition for Part no. 01 40 2 966 044 - X/15

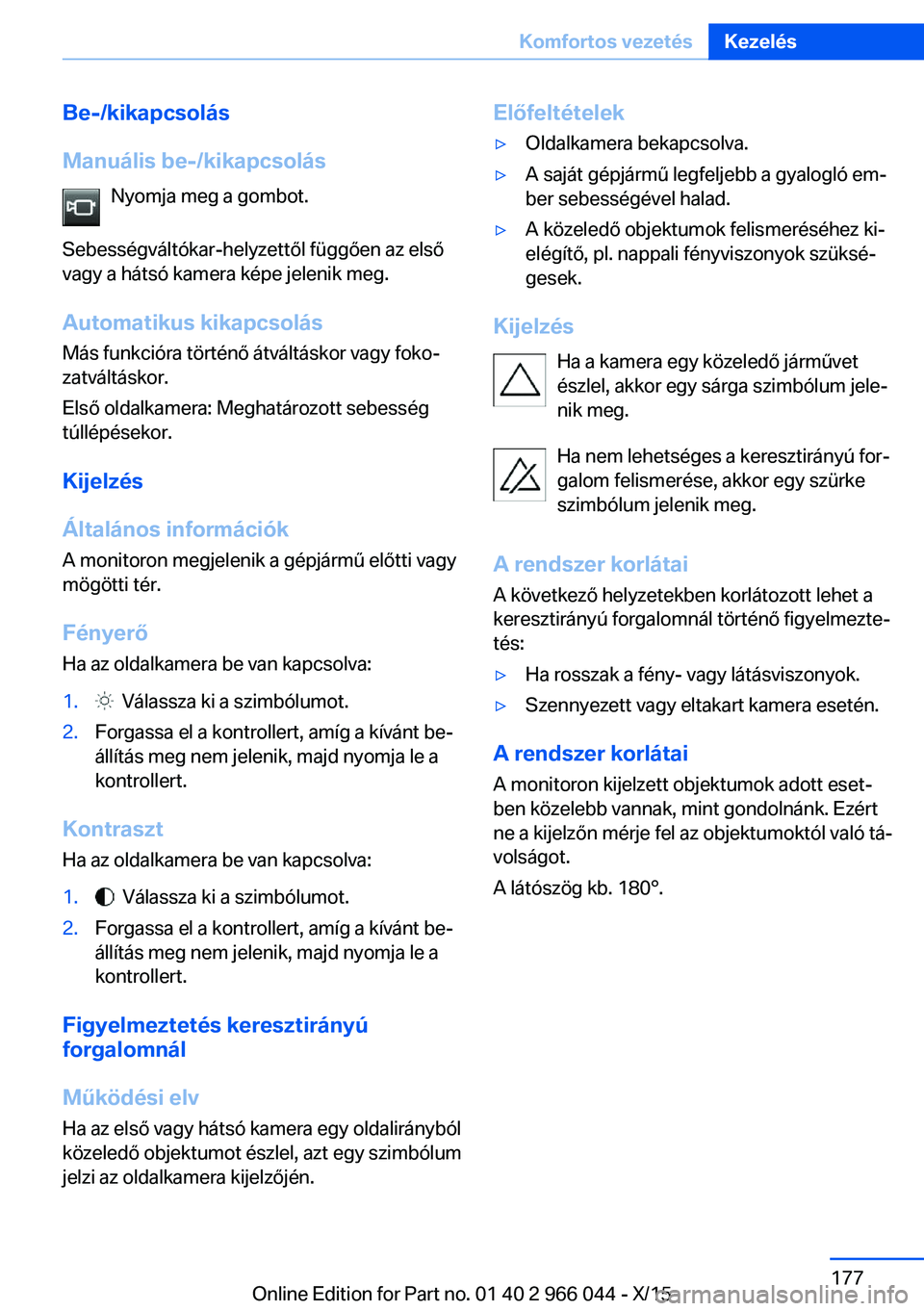

Be-/kikapcsolás
Manuális be-/kikapcsolás Nyomja meg a gombot.
Sebességváltókar-helyzettől függően az első
vagy a hátsó kamera képe jelenik meg.
Automatikus kikapcsolás Más funkcióra történő átváltáskor vagy foko‐
zatváltáskor.
Első oldalkamera: Meghatározott sebesség
túllépésekor.
Kijelzés
Általános információk
A monitoron megjelenik a gépjármű előtti vagy
mögötti tér.
Fényerő
Ha az oldalkamera be van kapcsolva:1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.
Kontraszt
Ha az oldalkamera be van kapcsolva:
1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.
Figyelmeztetés keresztirányú
forgalomnál
Működési elv
Ha az első vagy hátsó kamera egy oldalirányból
közeledő objektumot észlel, azt egy szimbólum
jelzi az oldalkamera kijelzőjén.
Előfeltételek▷Oldalkamera bekapcsolva.▷A saját gépjármű legfeljebb a gyalogló em‐
ber sebességével halad.▷A közeledő objektumok felismeréséhez ki‐
elégítő, pl. nappali fényviszonyok szüksé‐
gesek.
Kijelzés
Ha a kamera egy közeledő járművet
észlel, akkor egy sárga szimbólum jele‐
nik meg.
Ha nem lehetséges a keresztirányú for‐
galom felismerése, akkor egy szürke
szimbólum jelenik meg.
A rendszer korlátai
A következő helyzetekben korlátozott lehet a
keresztirányú forgalomnál történő figyelmezte‐
tés:
▷Ha rosszak a fény- vagy látásviszonyok.▷Szennyezett vagy eltakart kamera esetén.
A rendszer korlátai
A monitoron kijelzett objektumok adott eset‐
ben közelebb vannak, mint gondolnánk. Ezért ne a kijelzőn mérje fel az objektumoktól való tá‐
volságot.
A látószög kb. 180°.
Seite 177Komfortos vezetésKezelés177
Online Edition for Part no. 01 40 2 966 044 - X/15

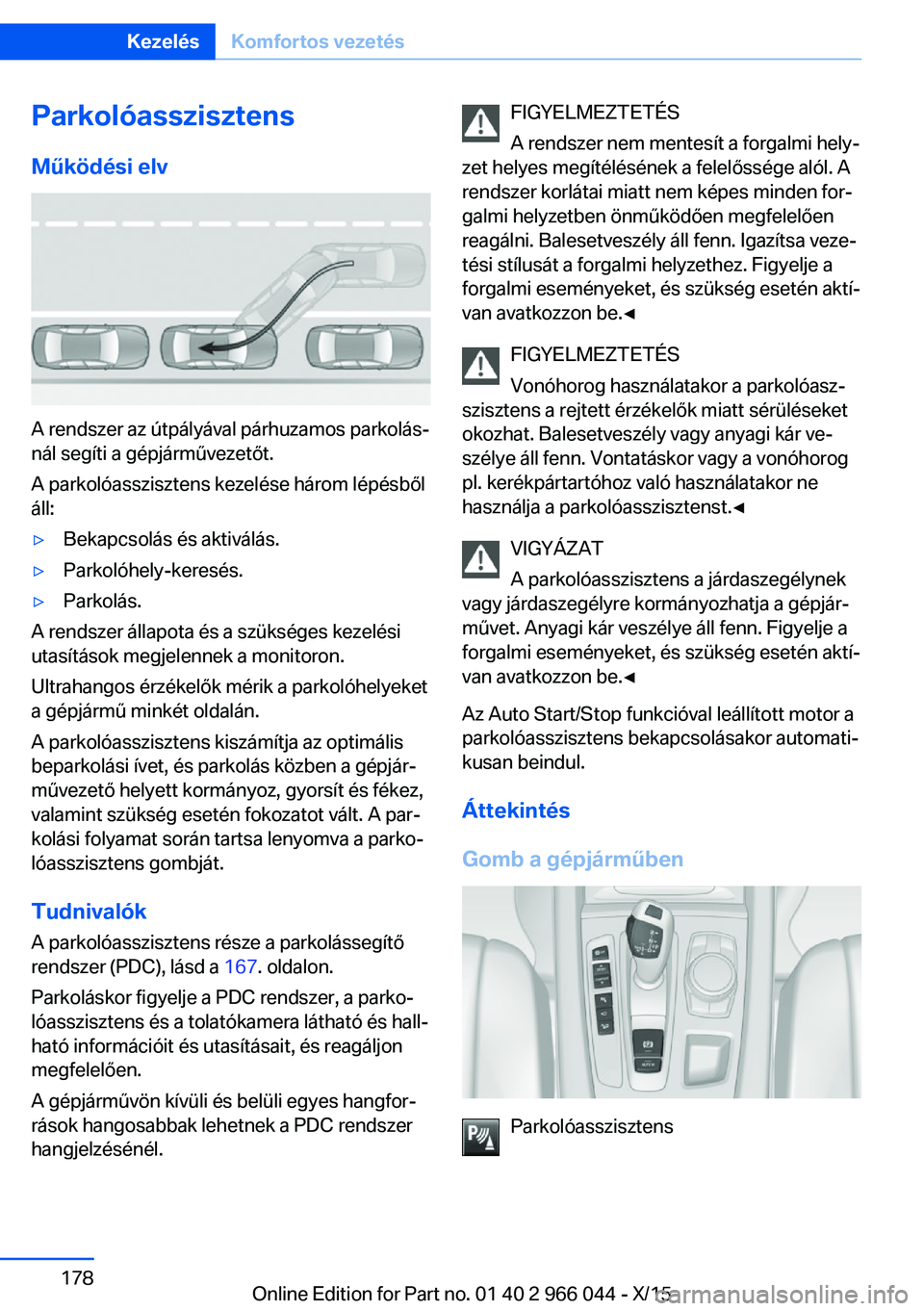

Parkolóasszisztens
Működési elv
A rendszer az útpályával párhuzamos parkolás‐
nál segíti a gépjárművezetőt.
A parkolóasszisztens kezelése három lépésből
áll:
▷Bekapcsolás és aktiválás.▷Parkolóhely-keresés.▷Parkolás.
A rendszer állapota és a szükséges kezelési
utasítások megjelennek a monitoron.
Ultrahangos érzékelők mérik a parkolóhelyeket
a gépjármű minkét oldalán.
A parkolóasszisztens kiszámítja az optimális
beparkolási ívet, és parkolás közben a gépjár‐
művezető helyett kormányoz, gyorsít és fékez,
valamint szükség esetén fokozatot vált. A par‐
kolási folyamat során tartsa lenyomva a parko‐
lóasszisztens gombját.
Tudnivalók A parkolóasszisztens része a parkolássegítő
rendszer (PDC), lásd a 167. oldalon.
Parkoláskor figyelje a PDC rendszer, a parko‐
lóasszisztens és a tolatókamera látható és hall‐
ható információit és utasításait, és reagáljon
megfelelően.
A gépjárművön kívüli és belüli egyes hangfor‐
rások hangosabbak lehetnek a PDC rendszer
hangjelzésénél.
FIGYELMEZTETÉS
A rendszer nem mentesít a forgalmi hely‐
zet helyes megítélésének a felelőssége alól. A
rendszer korlátai miatt nem képes minden for‐
galmi helyzetben önműködően megfelelően
reagálni. Balesetveszély áll fenn. Igazítsa veze‐
tési stílusát a forgalmi helyzethez. Figyelje a
forgalmi eseményeket, és szükség esetén aktí‐
van avatkozzon be.◀
FIGYELMEZTETÉS
Vonóhorog használatakor a parkolóasz‐
szisztens a rejtett érzékelők miatt sérüléseket
okozhat. Balesetveszély vagy anyagi kár ve‐
szélye áll fenn. Vontatáskor vagy a vonóhorog
pl. kerékpártartóhoz való használatakor ne
használja a parkolóasszisztenst.◀
VIGYÁZAT
A parkolóasszisztens a járdaszegélynek
vagy járdaszegélyre kormányozhatja a gépjár‐
művet. Anyagi kár veszélye áll fenn. Figyelje a
forgalmi eseményeket, és szükség esetén aktí‐
van avatkozzon be.◀
Az Auto Start/Stop funkcióval leállított motor a
parkolóasszisztens bekapcsolásakor automati‐
kusan beindul.
Áttekintés
Gomb a gépjárműben
Parkolóasszisztens
Seite 178KezelésKomfortos vezetés178
Online Edition for Part no. 01 40 2 966 044 - X/15

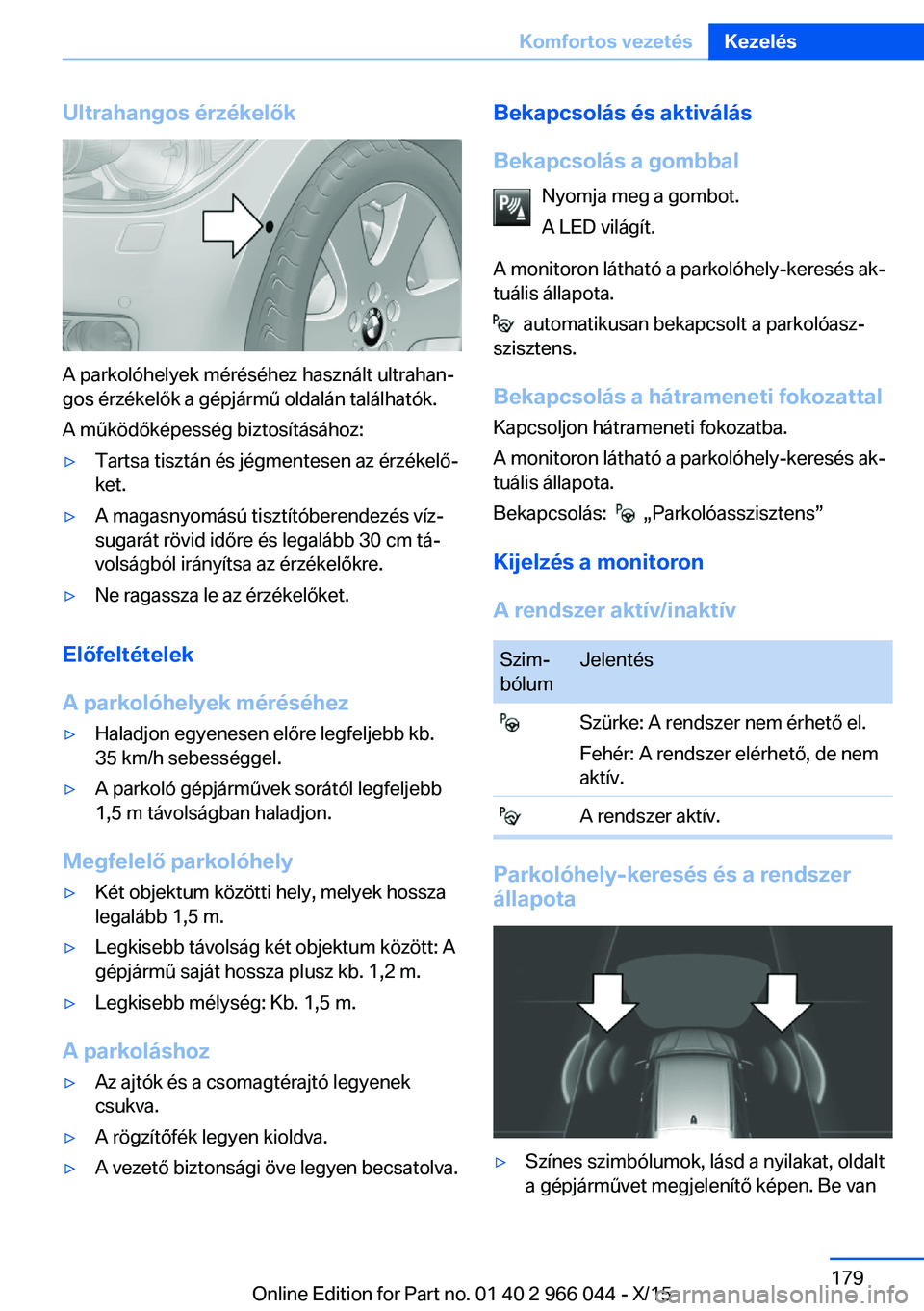

Ultrahangos érzékelők
A parkolóhelyek méréséhez használt ultrahan‐
gos érzékelők a gépjármű oldalán találhatók.
A működőképesség biztosításához:
▷Tartsa tisztán és jégmentesen az érzékelő‐
ket.▷A magasnyomású tisztítóberendezés víz‐
sugarát rövid időre és legalább 30 cm tá‐
volságból irányítsa az érzékelőkre.▷Ne ragassza le az érzékelőket.
Előfeltételek
A parkolóhelyek méréséhez
▷Haladjon egyenesen előre legfeljebb kb.
35 km/h sebességgel.▷A parkoló gépjárművek sorától legfeljebb
1,5 m távolságban haladjon.
Megfelelő parkolóhely
▷Két objektum közötti hely, melyek hossza
legalább 1,5 m.▷Legkisebb távolság két objektum között: A
gépjármű saját hossza plusz kb. 1,2 m.▷Legkisebb mélység: Kb. 1,5 m.
A parkoláshoz
▷Az ajtók és a csomagtérajtó legyenek
csukva.▷A rögzítőfék legyen kioldva.▷A vezető biztonsági öve legyen becsatolva.Bekapcsolás és aktiválás
Bekapcsolás a gombbal Nyomja meg a gombot.
A LED világít.
A monitoron látható a parkolóhely-keresés ak‐
tuális állapota.
automatikusan bekapcsolt a parkolóasz‐
szisztens.
Bekapcsolás a hátrameneti fokozattal Kapcsoljon hátrameneti fokozatba.
A monitoron látható a parkolóhely-keresés ak‐
tuális állapota.
Bekapcsolás:
„Parkolóasszisztens”
Kijelzés a monitoron
A rendszer aktív/inaktív
Szim‐
bólumJelentés Szürke: A rendszer nem érhető el.
Fehér: A rendszer elérhető, de nem
aktív. A rendszer aktív.
Parkolóhely-keresés és a rendszer állapota
▷Színes szimbólumok, lásd a nyilakat, oldalt
a gépjárművet megjelenítő képen. Be vanSeite 179Komfortos vezetésKezelés179
Online Edition for Part no. 01 40 2 966 044 - X/15

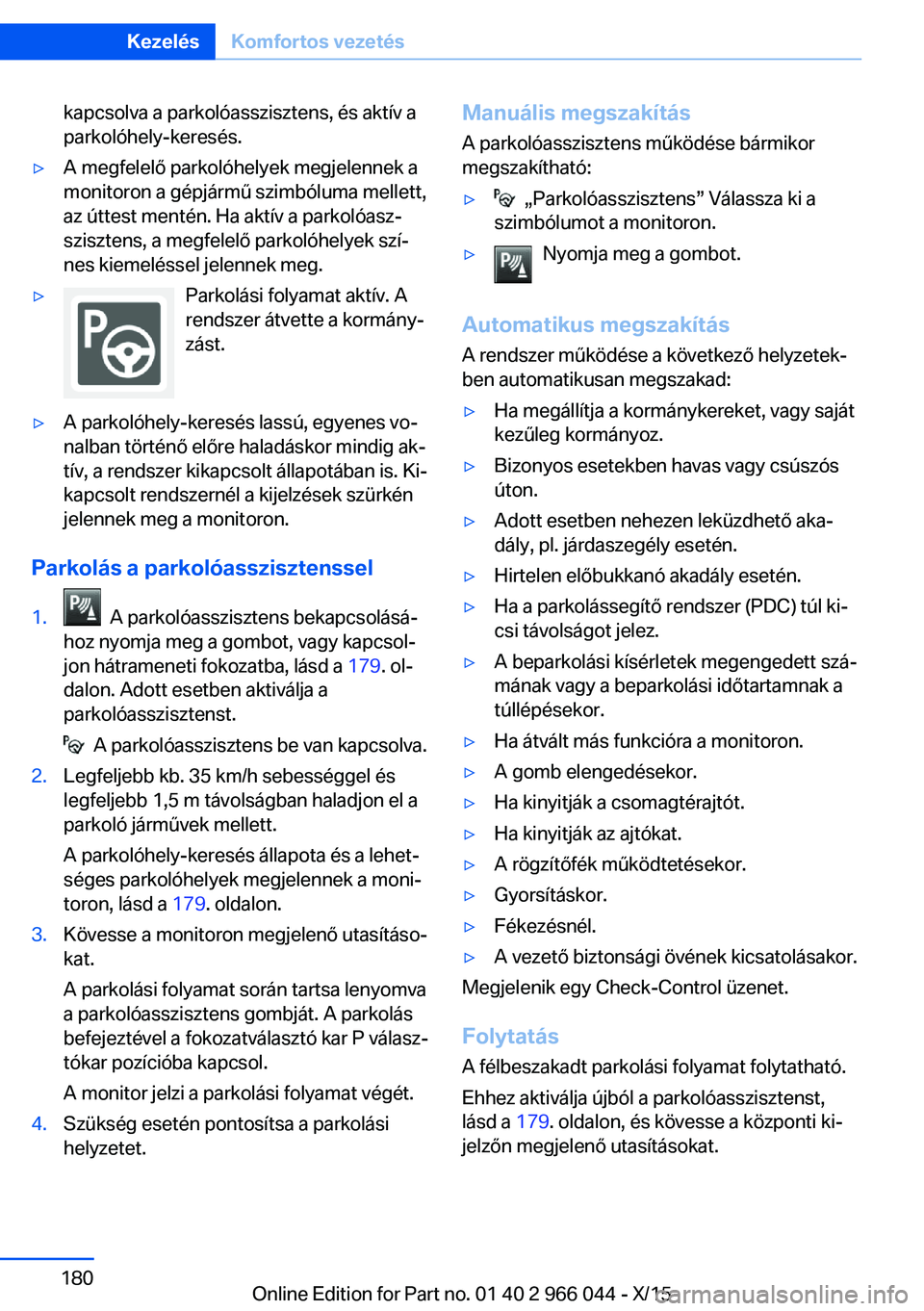

kapcsolva a parkolóasszisztens, és aktív a
parkolóhely-keresés.▷A megfelelő parkolóhelyek megjelennek a
monitoron a gépjármű szimbóluma mellett,
az úttest mentén. Ha aktív a parkolóasz‐
szisztens, a megfelelő parkolóhelyek szí‐
nes kiemeléssel jelennek meg.▷Parkolási folyamat aktív. A
rendszer átvette a kormány‐
zást.▷A parkolóhely-keresés lassú, egyenes vo‐
nalban történő előre haladáskor mindig ak‐
tív, a rendszer kikapcsolt állapotában is. Ki‐
kapcsolt rendszernél a kijelzések szürkén
jelennek meg a monitoron.
Parkolás a parkolóasszisztenssel
1. A parkolóasszisztens bekapcsolásá‐
hoz nyomja meg a gombot, vagy kapcsol‐
jon hátrameneti fokozatba, lásd a 179. ol‐
dalon. Adott esetben aktiválja a
parkolóasszisztenst.
A parkolóasszisztens be van kapcsolva.
2.Legfeljebb kb. 35 km/h sebességgel és
legfeljebb 1,5 m távolságban haladjon el a
parkoló járművek mellett.
A parkolóhely-keresés állapota és a lehet‐
séges parkolóhelyek megjelennek a moni‐
toron, lásd a 179. oldalon.3.Kövesse a monitoron megjelenő utasításo‐
kat.
A parkolási folyamat során tartsa lenyomva
a parkolóasszisztens gombját. A parkolás
befejeztével a fokozatválasztó kar P válasz‐
tókar pozícióba kapcsol.
A monitor jelzi a parkolási folyamat végét.4.Szükség esetén pontosítsa a parkolási
helyzetet.Manuális megszakítás
A parkolóasszisztens működése bármikor
megszakítható:▷ „Parkolóasszisztens” Válassza ki a
szimbólumot a monitoron.▷Nyomja meg a gombot.
Automatikus megszakítás
A rendszer működése a következő helyzetek‐
ben automatikusan megszakad:
▷Ha megállítja a kormánykereket, vagy saját
kezűleg kormányoz.▷Bizonyos esetekben havas vagy csúszós
úton.▷Adott esetben nehezen leküzdhető aka‐
dály, pl. járdaszegély esetén.▷Hirtelen előbukkanó akadály esetén.▷Ha a parkolássegítő rendszer (PDC) túl ki‐
csi távolságot jelez.▷A beparkolási kísérletek megengedett szá‐
mának vagy a beparkolási időtartamnak a
túllépésekor.▷Ha átvált más funkcióra a monitoron.▷A gomb elengedésekor.▷Ha kinyitják a csomagtérajtót.▷Ha kinyitják az ajtókat.▷A rögzítőfék működtetésekor.▷Gyorsításkor.▷Fékezésnél.▷A vezető biztonsági övének kicsatolásakor.
Megjelenik egy Check-Control üzenet.
Folytatás A félbeszakadt parkolási folyamat folytatható.
Ehhez aktiválja újból a parkolóasszisztenst,
lásd a 179. oldalon, és kövesse a központi ki‐
jelzőn megjelenő utasításokat.
Seite 180KezelésKomfortos vezetés180
Online Edition for Part no. 01 40 2 966 044 - X/15
