BMW Z3M ROADSTER 1998 E36 Electrical Troubleshooting Manual
Manufacturer: BMW, Model Year: 1998, Model line: Z3M ROADSTER, Model: BMW Z3M ROADSTER 1998 E36Pages: 347, PDF Size: 7.03 MB

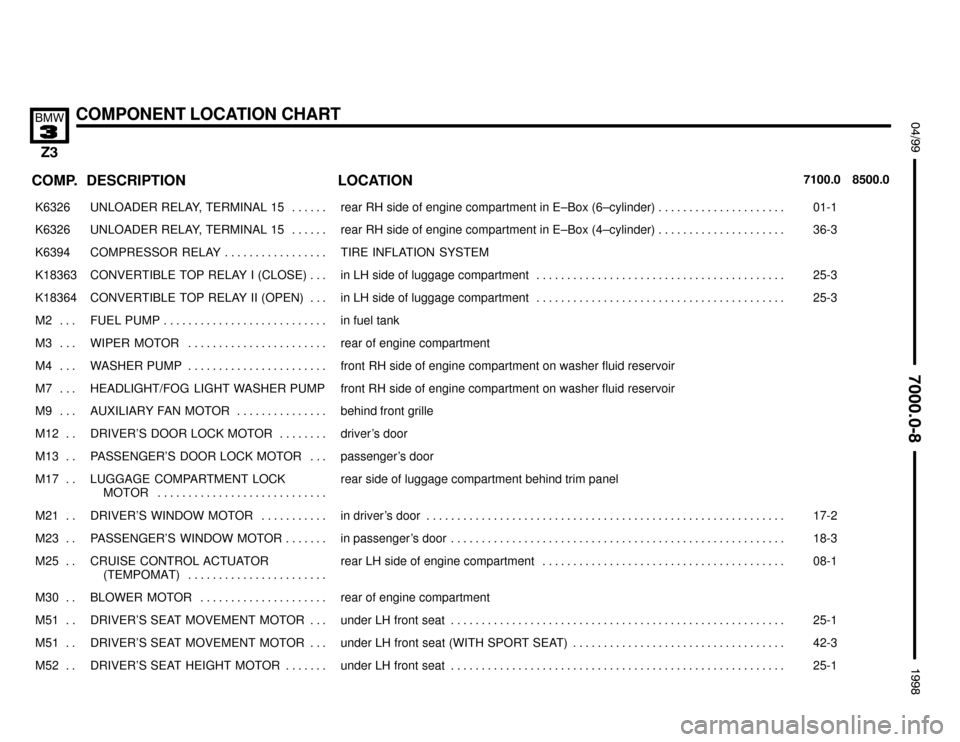

Page 261 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
K6326 UNLOADER RELAY, TERMINAL 15 . . . . . . rear RH side of engine compartment in E–Box (6–cylinder) . . . . . . . . . . . . . . . . . . . . . 01-1
K6326
UNLOADER RELAY, TERMINAL 15 . . . . . .
rear RH side of engine compartment in E–Box (4–cylinder) . . . . . . . . . . . . . . . . . . . . .
36-3
K6394 COMPRESSOR RELAY . . . . . . . . . . . . . . . . . TIRE INFLATION SYSTEM
K18363 CONVERTIBLE TOP RELAY I (CLOSE) . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-3
K18364 CONVERTIBLE TOP RELAY II (OPEN) . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-3
M2 . . . FUEL PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . in fuel tank
M3 . . .
WIPER MOTOR . . . . . . . . . . . . . . . . . . . . . . .
rear of engine compartment
M4 . . . WASHER PUMP . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir
M7 . . . HEADLIGHT/FOG LIGHT WASHER PUMP front RH side of engine compartment on washer fluid reservoir
M9 . . . AUXILIARY FAN MOTOR . . . . . . . . . . . . . . . behind front grille
M12 . . DRIVER’S DOOR LOCK MOTOR . . . . . . . . driver’s door
M13 . .
PASSENGER’S DOOR LOCK MOTOR . . .
passenger’s door
M17 . .
LUGGAGE COMPARTMENT LOCK
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . .
rear side of luggage compartment behind trim panel
M21 . . DRIVER’S WINDOW MOTOR . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2
M23 . . PASSENGER’S WINDOW MOTOR . . . . . . . in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3
M25 . .
CRUISE CONTROL ACTUATOR
(TEMPOMAT) . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-1
M30 . . BLOWER MOTOR . . . . . . . . . . . . . . . . . . . . . rear of engine compartment
M51 . .
DRIVER’S SEAT MOVEMENT MOTOR . . .
under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25-1
M51 . .
DRIVER’S SEAT MOVEMENT MOTOR . . .
under LH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
42-3
M52 . . DRIVER’S SEAT HEIGHT MOTOR . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-1
Page 262 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
M52 . . DRIVER’S SEAT HEIGHT MOTOR . . . . . . . under LH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42-3
M59 . .
PASSENGER’S SEAT HEIGHT MOTOR . .
under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-1
M60 . .
PASSENGER’S SEAT MOVEMENT
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . .
under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-1
M93 . .
AUXILIARY THROTTLE POSITION
MOTOR (ADS) . . . . . . . . . . . . . . . . . . . . . .
front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35-3
M101 .
CONVERTIBLE TOP MOTOR . . . . . . . . . . .
in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25-3
M111 . FRESH AIR RECIRCULATION MOTOR . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2
M805 . ELECTRICAL COMPRESSOR . . . . . . . . . . . TIRE INFLATION SYSTEM
M6506 E–BOX FAN . . . . . . . . . . . . . . . . . . . . . . . . . . . in E–Box
M6510
STARTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-2
N5 . . . ANALOG CLOCK . . . . . . . . . . . . . . . . . . . . . . center console
N8 . . . ANTENNA AMPLIFIER AM/FM . . . . . . . . . . in LH side of luggage compartment behind trim panel
N9 . . . RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . center console
N12w .
ANTI–THEFT CONTROL MODULE
(ALPINE) . . . . . . . . . . . . . . . . . . . . . . . . . . .
behind glove box
N17 . . CRASH CONTROL MODULE . . . . . . . . . . . . footwell, driver’s side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-1
N22 . .
CD CHANGER . . . . . . . . . . . . . . . . . . . . . . . . .
in LH forward side of luggage compartment
P90 . . FRONT POWER DISTRIBUTION BOX . . . rear LH side of engine compartment
P95 . . AUXILIARY FUSE BOX . . . . . . . . . . . . . . . . . below LH side of dash
P97 . . AUXILIARY FUSE BOX . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-1
R11 . . . BLOWER RESISTORS . . . . . . . . . . . . . . . . . rear of engine compartment behind firewall
Page 263 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
R31 . .
AUXILIARY THROTTLE POSITION
SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . . .
front of engine (6–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33-3
R31 . .
AUXILIARY THROTTLE POSITION
SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . . .
front of engine (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
37-3
R6252 THROTTLE POSITION SENSOR . . . . . . . . front of engine (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
R6252 THROTTLE POSITION SENSOR . . . . . . . . front of engine (6–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3
S2 . . . .
IGNITION SWITCH . . . . . . . . . . . . . . . . . . . . .
LH side of dash
S3 . . . .
AUTOMATIC TRANSMISSION RANGE
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-1
S4 . . . . HORN SWITCH . . . . . . . . . . . . . . . . . . . . . . . . on steering wheel
S5 . . . . WIPER/WASHER SWITCH . . . . . . . . . . . . . . LH side of dash RH side of steering column above
S6 . . . . ASC SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . center console
S7 . . . .
COMBINATION SWITCH . . . . . . . . . . . . . . . .
LH side of dash LH side of steering column above
S8 . . . . LIGHT SWITCH . . . . . . . . . . . . . . . . . . . . . . . . LH side of dash
S10 . . FOG LIGHT SWITCH . . . . . . . . . . . . . . . . . . . LH side of dash
S13 . . PASSENGER’S DOOR JAMB SWITCH . . . RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1
S14 . . DRIVER’S DOOR JAMB SWITCH . . . . . . . . LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-1
S17 . .
MIRROR CONTROL SWITCH . . . . . . . . . . .
in upper LH front door
S18 . . HAZARD SWITCH . . . . . . . . . . . . . . . . . . . . . center console bottom
S20w . RADIO ANTI–THEFT SWITCH . . . . . . . . . . center console (radio and console removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-1
S21w . ENGINE HOOD SWITCH . . . . . . . . . . . . . . . near LH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1
S28 . . CRUISE CONTROL SWITCH . . . . . . . . . . . . LH side of dash RH side of steering column above
S30 . .
BRAKE LIGHT SWITCH . . . . . . . . . . . . . . . .
LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-1

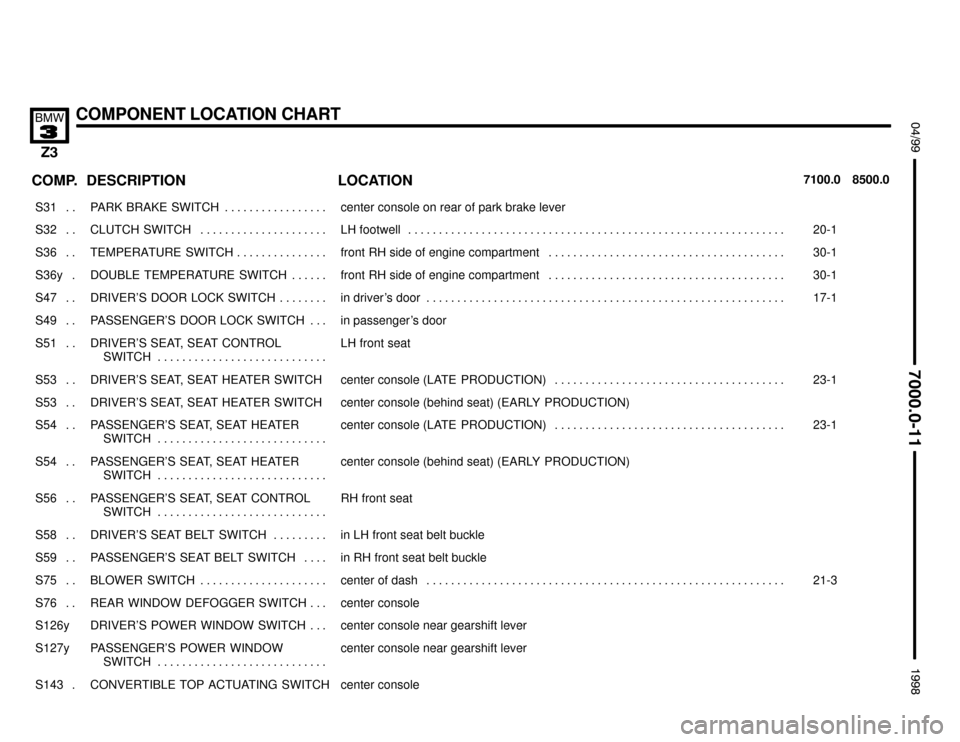

Page 264 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
S31 . . PARK BRAKE SWITCH . . . . . . . . . . . . . . . . . center console on rear of park brake lever
S32 . .
CLUTCH SWITCH . . . . . . . . . . . . . . . . . . . . .
LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-1
S36 . . TEMPERATURE SWITCH . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-1
S36y . DOUBLE TEMPERATURE SWITCH . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-1
S47 . . DRIVER’S DOOR LOCK SWITCH . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-1
S49 . . PASSENGER’S DOOR LOCK SWITCH . . . in passenger’s door
S51 . .
DRIVER’S SEAT, SEAT CONTROL
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LH front seat
S53 . .
DRIVER’S SEAT, SEAT HEATER SWITCH
center console (LATE PRODUCTION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-1
S53 . . DRIVER’S SEAT, SEAT HEATER SWITCH center console (behind seat) (EARLY PRODUCTION)
S54 . .
PASSENGER’S SEAT, SEAT HEATER
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console (LATE PRODUCTION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-1
S54 . .
PASSENGER’S SEAT, SEAT HEATER
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console (behind seat) (EARLY PRODUCTION)
S56 . .
PASSENGER’S SEAT, SEAT CONTROL
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RH front seat
S58 . . DRIVER’S SEAT BELT SWITCH . . . . . . . . . in LH front seat belt buckle
S59 . . PASSENGER’S SEAT BELT SWITCH . . . . in RH front seat belt buckle
S75 . . BLOWER SWITCH . . . . . . . . . . . . . . . . . . . . . center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3
S76 . .
REAR WINDOW DEFOGGER SWITCH . . .
center console
S126y DRIVER’S POWER WINDOW SWITCH . . . center console near gearshift lever
S127y
PASSENGER’S POWER WINDOW
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever
S143 . CONVERTIBLE TOP ACTUATING SWITCH center console

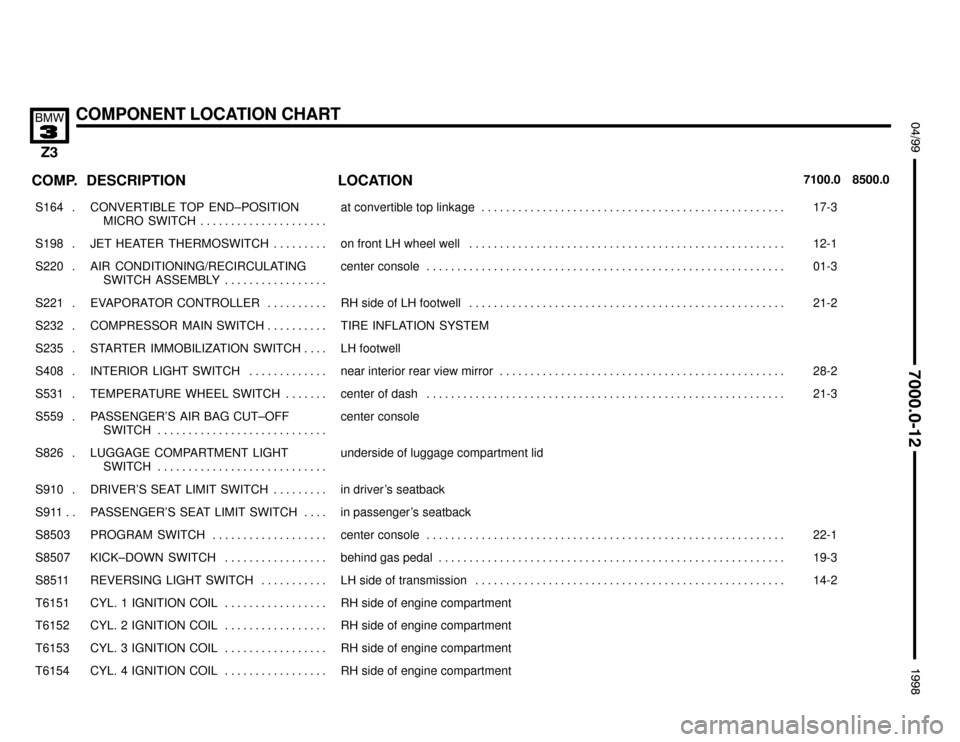

Page 265 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
S164 .
CONVERTIBLE TOP END–POSITION
MICRO SWITCH . . . . . . . . . . . . . . . . . . . . .
at convertible top linkage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17-3
S198 . JET HEATER THERMOSWITCH . . . . . . . . . on front LH wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1
S220 .
AIR CONDITIONING/RECIRCULATING
SWITCH ASSEMBLY . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-3
S221 . EVAPORATOR CONTROLLER . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2
S232 .
COMPRESSOR MAIN SWITCH . . . . . . . . . .
TIRE INFLATION SYSTEM
S235 . STARTER IMMOBILIZATION SWITCH . . . . LH footwell
S408 . INTERIOR LIGHT SWITCH . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
S531 . TEMPERATURE WHEEL SWITCH . . . . . . . center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3
S559 .
PASSENGER’S AIR BAG CUT–OFF
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console
S826 .
LUGGAGE COMPARTMENT LIGHT
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .
underside of luggage compartment lid
S910 . DRIVER’S SEAT LIMIT SWITCH . . . . . . . . . in driver’s seatback
S911 . .
PASSENGER’S SEAT LIMIT SWITCH . . . .
in passenger’s seatback
S8503 PROGRAM SWITCH . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-1
S8507 KICK–DOWN SWITCH . . . . . . . . . . . . . . . . . behind gas pedal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-3
S8511 REVERSING LIGHT SWITCH . . . . . . . . . . . LH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14-2
T6151
CYL. 1 IGNITION COIL . . . . . . . . . . . . . . . . .
RH side of engine compartment
T6152 CYL. 2 IGNITION COIL . . . . . . . . . . . . . . . . . RH side of engine compartment
T6153 CYL. 3 IGNITION COIL . . . . . . . . . . . . . . . . . RH side of engine compartment
T6154 CYL. 4 IGNITION COIL . . . . . . . . . . . . . . . . . RH side of engine compartment
Page 266 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
T6155 CYL. 5 IGNITION COIL . . . . . . . . . . . . . . . . . RH side of engine compartment
T6156
CYL. 6 IGNITION COIL . . . . . . . . . . . . . . . . .
RH side of engine compartment
V7 . . . . ASC DIODE . . . . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment
X0 . . . . B+ JUNCTION POINT . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . . . 02-1
X2 . . . . BATTERY B+ START POINT . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box
X4 . . . . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment
X11 . . .
(42 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
09-3
X16 . . (26 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . . 20-2 00-2
X17 . . (26 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . . 20-2 00-2
X20 . . (25 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1 04-4
X22 . . (26 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-2 00-2
X29 . .
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . .
LH side of steering column
X31 . . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-6
X32 . . (12 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-2 02-4
X33 . . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-2 02-4
X35 . .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-1
01-5
X44 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-4
X45 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-4
X50 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box, rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . 03-4
X51 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-4
X52 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . .
03-4
X53 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-4
Page 267 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION

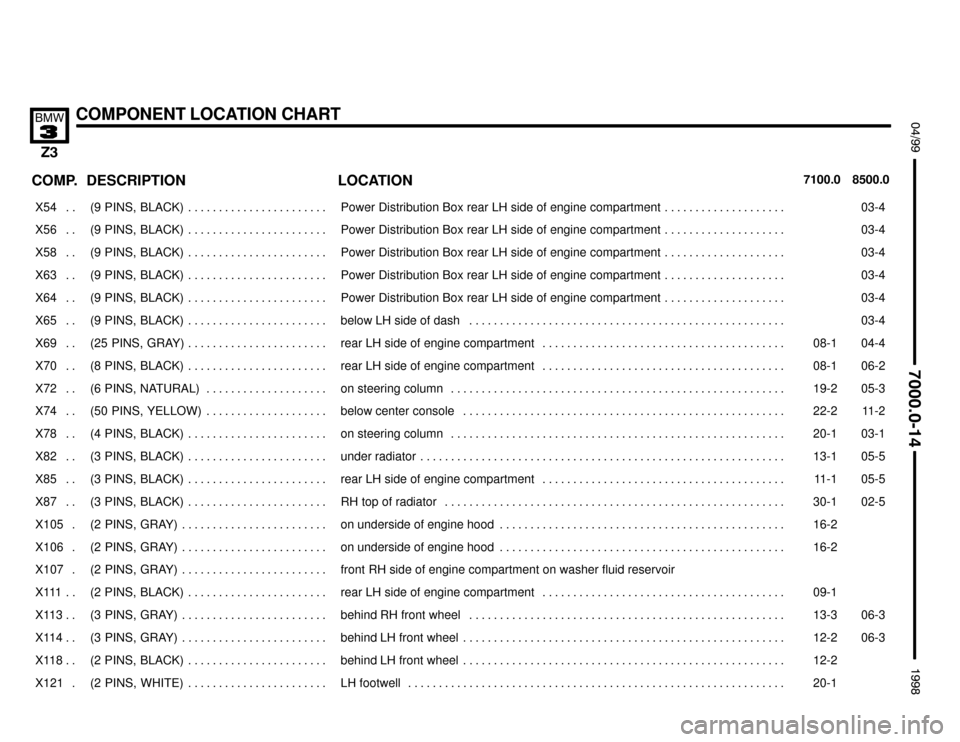

X54 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-4
X56 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . .
03-4
X58 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-4
X63 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-4
X64 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-4
X65 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-4
X69 . .
(25 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-1
04-4
X70 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1 06-2
X72 . . (6 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-2 05-3
X74 . . (50 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-2 11-2
X78 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-1 03-1
X82 . .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
under radiator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-1
05-5
X85 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1 05-5
X87 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH top of radiator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-1 02-5
X105 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . on underside of engine hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-2
X106 .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . .
on underside of engine hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16-2
X107 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir
X111 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-1
X113 . . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . behind RH front wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-3 06-3
X114 . . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . behind LH front wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-2 06-3
X118 . .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
behind LH front wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12-2
X121 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-1
Page 268 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION

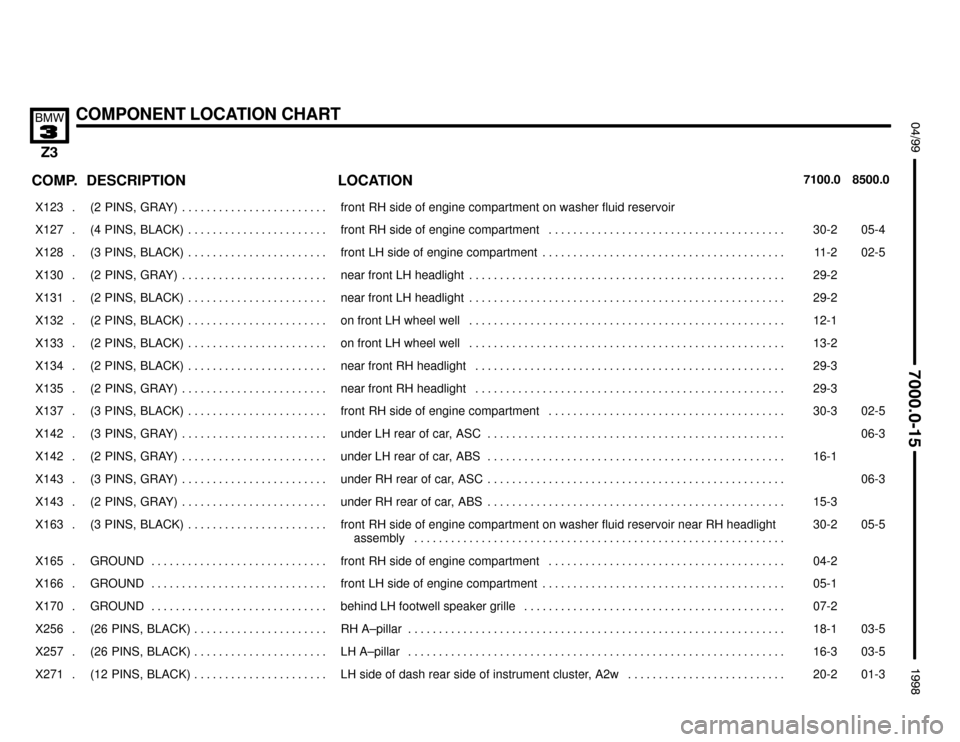

X123 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir
X127 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-2
05-4
X128 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2 02-5
X130 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-2
X131 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-2
X132 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on front LH wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1
X133 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on front LH wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-2
X134 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near front RH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-3
X135 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . near front RH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-3
X137 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3 02-5
X142 . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . under LH rear of car, ASC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-3
X142 .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . .
under LH rear of car, ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16-1
X143 . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . under RH rear of car, ASC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-3
X143 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . under RH rear of car, ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-3
X163 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir near RH headlight
assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-2
05-5
X165 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-2
X166 .
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-1
X170 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2
X256 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1 03-5
X257 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3 03-5
X271 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . . 20-2 01-3
Page 269 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
X275 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2 03-1
X275 .
(4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
under LH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
42-3
03-1
X279 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-2 03-1
X279 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under RH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41-2 03-1
X285 . (15 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-2 05-1
X295 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-2 03-4
X311 . .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in luggage compartment lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28-1
01-1
X315 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in luggage compartment lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-1
X316 . (4 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X318 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . . . . . . . . . . 03-1 02-1
X319 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . 02-1
X322 .
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
footwell, driver’s side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19-1
03-6
X324 . (4 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X333 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . rear of engine compartment below center of cowl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X336 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in upper RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X351 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26-1
01-1
X352 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-1 01-1
X357 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
X371 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1 02-5
X372 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-1
X379 .
(1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . .
HARD TOP CONNECTOR 1
X380 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . HARD TOP CONNECTOR 1
Page 270 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION

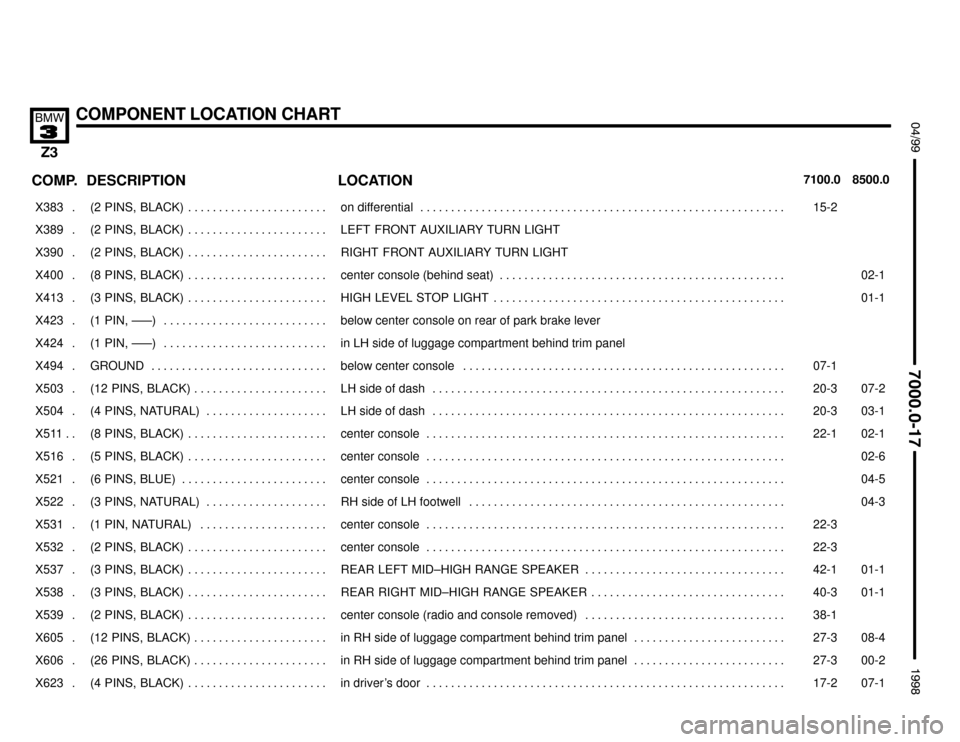

X383 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-2
X389 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
LEFT FRONT AUXILIARY TURN LIGHT
X390 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RIGHT FRONT AUXILIARY TURN LIGHT
X400 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console (behind seat) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1
X413 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . HIGH LEVEL STOP LIGHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X423 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . below center console on rear of park brake lever
X424 .
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment behind trim panel
X494 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X503 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3 07-2
X504 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3 03-1
X511 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-1 02-1
X516 .
(5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-6
X521 . (6 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-5
X522 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X531 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-3
X532 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-3
X537 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . REAR LEFT MID–HIGH RANGE SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42-1 01-1
X538 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . REAR RIGHT MID–HIGH RANGE SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-3 01-1
X539 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console (radio and console removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-1
X605 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . 27-3 08-4
X606 .
(26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .
in RH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . .
27-3
00-2
X623 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2 07-1
