Page 281 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
X13032 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . under rear storage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-2
X13045
(6 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-5
X13146 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-3 02-1
X13233 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center of dash behind center console
X13252 (15 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2 05-1
X13253 (26 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2 00-2
X13254
(26 PINS, GREEN) . . . . . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-2
00-2
X13287 (1 PIN, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . center of dash behind center console
X18080 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment
X18126 (17 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . center console behind radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2
X18170 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X18180
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in RH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X18190 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2 10-5
X18196 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3 02-3
X18198 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1 02-3
X18279
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . .
in driver’s door
X18280 (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door
X18333 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on instrument cluster
X18349 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-3 08-3
X18350 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2 03-6
X18363
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-4
X18364 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-4
Page 282 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
X18516 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3 10-5
X18518
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
41-1
07-1
X18520 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . center console RADIO
X18521 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . RH side of luggage compartment CD CHANGER
X18766 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box, rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . 03-4
X18767 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box, rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . 03-4
X18774
(4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
in rear speaker box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26-3
03-1
X18983 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center of dash
X18984 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3
X18994 (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X19022 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind front grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-5
X19023
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
below LH side of dash
X19245 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1
X19527 (16 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . center console right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 08-1
X19528 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under rear storage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-2 02-5
X19565
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12-3
X23146 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-3
X62001 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14-3 06-1
X62002 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X62101 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
X62102
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-3
X62201 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
Page 283 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
X62202 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
X90260
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
near steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-2
01-1
X91009 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41-2
Y1 . . . . ABS HYDRAULIC UNIT . . . . . . . . . . . . . . . . . LH side of engine compartment
Y1w . . ABS HYDRAULIC UNIT . . . . . . . . . . . . . . . . . rear LH side of engine compartment (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-2
Y1w . . ABS HYDRAULIC UNIT . . . . . . . . . . . . . . . . . rear LH side of engine compartment (6–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-3
Y2 . . . .
AIR CONDITIONING COMPRESSOR . . . .
front RH side of engine compartment
Y4z . . . WATER VALVE . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1
Y5 . . . . DRIVER’S SIDE MIRROR . . . . . . . . . . . . . . . in upper LH front door
Y6 . . . . PASSENGER’S SIDE MIRROR . . . . . . . . . . in upper RH front door
Y19 . . SHIFT–LOCK . . . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-2
Y6101
CYL. 1 FUEL INJECTION VALVE . . . . . . . .
on cylinder head
Y6102 CYL. 2 FUEL INJECTION VALVE . . . . . . . . on cylinder head
Y6103 CYL. 3 FUEL INJECTION VALVE . . . . . . . . on cylinder head
Y6104 CYL. 4 FUEL INJECTION VALVE . . . . . . . . on cylinder head
Y6105
CYL. 5 FUEL INJECTION VALVE . . . . . . . .
on cylinder head
Y6106 CYL. 6 FUEL INJECTION VALVE . . . . . . . . on cylinder head
Y6120 EVAPORATIVE EMISSION VALVE . . . . . . . LH side of engine compartment (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-2
Y6120 EVAPORATIVE EMISSION VALVE . . . . . . . LH side of engine compartment (6–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-2
Y6130 IDLE SPEED CONTROL VALVE . . . . . . . . . front of engine (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
Y6130
IDLE SPEED CONTROL VALVE . . . . . . . . .
front of engine (6–cylinder)
Page 284 of 347
COMPONENT LOCATION CHART
!""#""$
COMP.8500.0 7100.0LOCATION DESCRIPTION
Y6131
INTAKE AIR RESONANCE CHANGEOVER
VALVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-3
Y6133 AIR PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-2
Y6133
AIR PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment (6–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31-2
Y6163
SECONDARY AIR PUMP VALVE . . . . . . . .
LH side of engine compartment (6–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33-2
Y6163 SECONDARY AIR PUMP VALVE . . . . . . . . LH side of engine compartment (4–cylinder) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-3
Y6263 FUEL CHANGEOVER VALVE . . . . . . . . . . . under LH center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-2
Y6275
VARIABLE CAMSHAFT CONTROL
VALVE 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . .
on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31-3
Y6550 SOLENOID VALVE (”RUNNING LOSSES”) under LH center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-3
Y8505y
TRANSMISSION VALVE UNIT . . . . . . . . . . .
on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15-1
Y8521 TRANSMISSION VALVE UNIT . . . . . . . . . . . on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-1
Page 285 of 347
7100.0 COMPONENT LOCATION VIEWS
ELECTRICAL CONTROL MODULE LOCATIONS
!""
#""$
X1170X1652X1659
X782X1171X1175
A52
SLIP CONTROL
MODULE
(ABS/ASC)
A836
ELECTRONIC
IMMOBILIZER
CONTROL MODULE
(EWS II)
A52
SLIP CONTROL
MODULE
(ABS/ASC)A8
CRUISE CONTROL
MODULE
(TEMPOMAT)
A51
WIPER/WASHER
MODULEX22
X285
A64
WIPER/WASHER
MODULE (LOW II)A104
BODY
ELECTRONICS
CONTROL MODULE
(ZKE IV)
A7
SLIP CONTROL
MODULE (ABS)
Page 286 of 347
A35y
BOARD
COMPUTER
(BC – LOW)
X10245
X18349
COMPONENT LOCATION VIEWS
ELECTRICAL CONTROL MODULE LOCATIONS
!""
#""$
A6000
ENGINE CONTROL
MODULE (DME)
A835
TRANSMITTER
MODULE (EWS II)
X10260
A8500
TRANSMISSION
CONTROL MODULE
(EGS)
S220
AIR CONDITIONING/
RECIRCULATING
SWITCH ASSEMBLY K6300
ENGINE CONTROL
MODULE RELAYK6326
UNLOADER RELAY,
TERMINAL 15
X90260
K6304
SECONDARY AIR
PUMP RELAY
Page 287 of 347
M6510
STARTERG6509
GENERATOR
COMPONENT LOCATION VIEWS !""
#""$
X0
B+ JUNCTION
POINT
X6240
X6510
X6512
X6509
X7509
Page 288 of 347

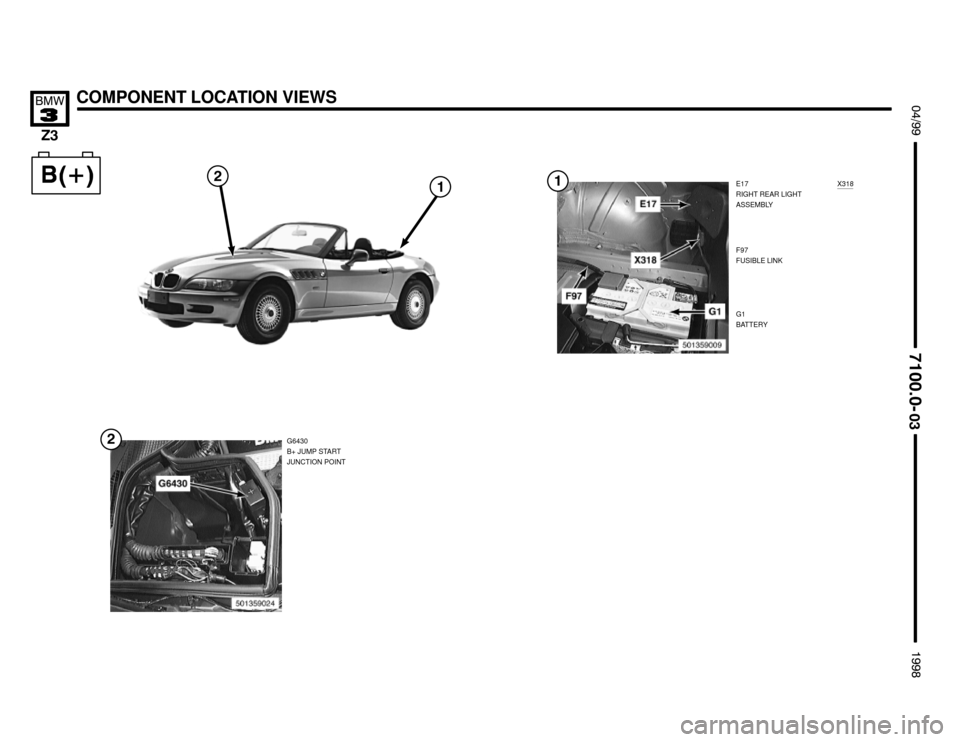

E17
RIGHT REAR LIGHT
ASSEMBLY
COMPONENT LOCATION VIEWS !""
#""$
F97
FUSIBLE LINK
G6430
B+ JUMP START
JUNCTION POINTG1
BATTERY
X318

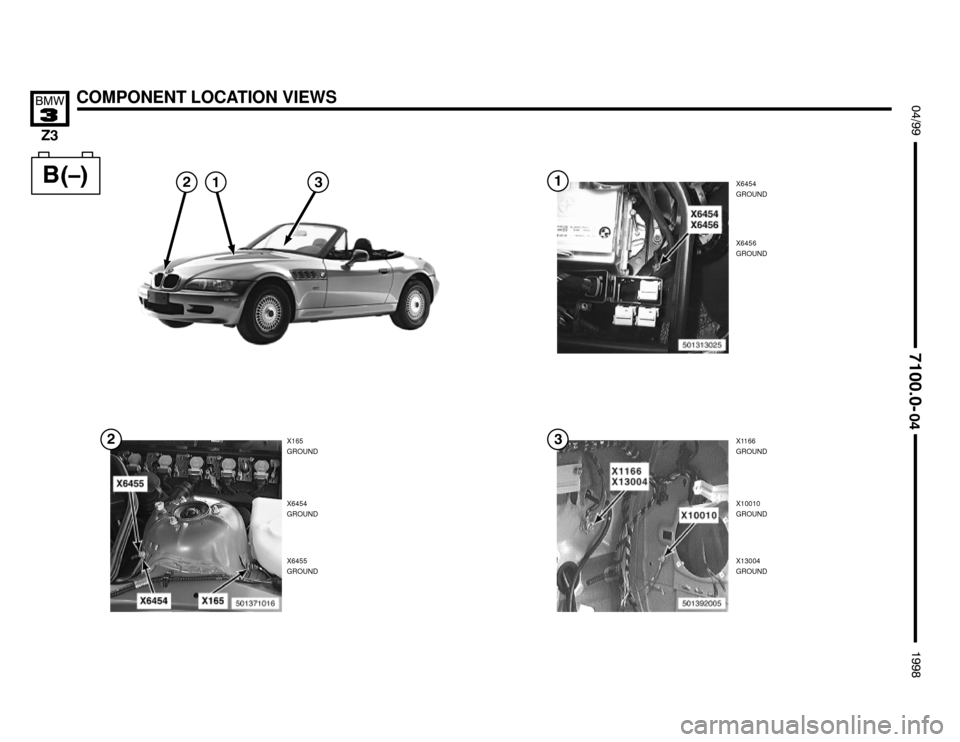

Page 289 of 347
COMPONENT LOCATION VIEWS
X1166
GROUND
!""
#""$
X6454
GROUND
X165
GROUND
X10010
GROUND
X13004
GROUND
X6456
GROUND
X6454
GROUND
X6455
GROUND

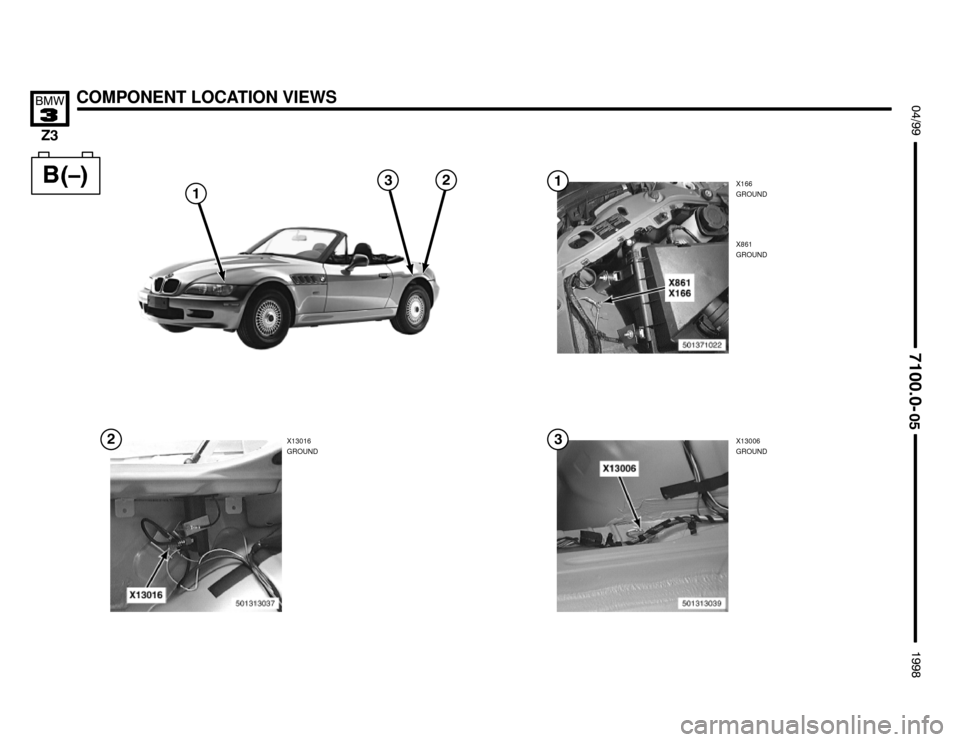

Page 290 of 347
X13006
GROUND
COMPONENT LOCATION VIEWS !""
#""$
X166
GROUND
X13016
GROUND
X861
GROUND
