Page 31 of 272
2
Postul de conducere
29
GATA de PLECAR
E

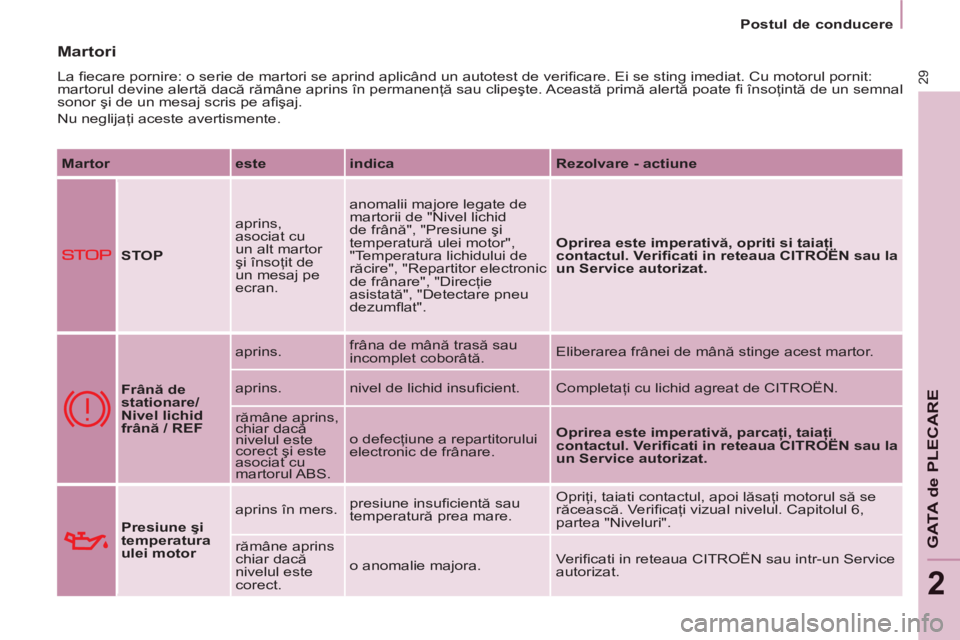

Martori
La fi ecare pornire: o serie de martori se aprind aplicând un autotest de verifi care. Ei se sting imediat. Cu motorul pornit:
martorul devine alertă dacă rămâne aprins în permanenţă sau clipeşte. Această primă alertă poate fi însoţintă de un semnal
sonor şi de un mesaj scris pe afi şaj.
Nu neglijaţi aceste avertismente.
Martor
este
indica
Rezolvare - actiune
STOP
aprins,
asociat cu
un alt martor
şi însoţit de
un mesaj pe
ecran. anomalii majore legate de
martorii de "Nivel lichid
de frână", "Presiune şi
temperatură ulei motor",
"Temperatura lichidului de
răcire", "Repartitor electronic
de frânare", "Direcţie
asistată", "Detectare pneu
dezumfl at".
Oprirea este imperativă, opriti si taiaţi
contactul. Verifi cati in reteaua CITROËN sau la
un Service autorizat.
Frână de
stationare/
Nivel lichid
frână / REF
aprins. frâna de mână trasă sau
incomplet coborâtă. Eliberarea frânei de mână stinge acest martor.
aprins. nivel de lichid insufi cient. Completaţi cu lichid agreat de CITROËN.
rămâne aprins,
chiar dacă
nivelul este
corect şi este
asociat cu
martorul ABS. o defecţiune a repartitorului
electronic de frânare.
Oprirea este imperativă, parcaţi, taiaţi
contactul. Verifi cati in reteaua CITROËN sau la
un Service autorizat.
Presiune şi
temperatura
ulei motor
aprins în mers. presiune insufi cientă sau
temperatură prea mare. Opriţi, taiati contactul, apoi lăsaţi motorul să se
răcească. Verifi caţi vizual nivelul. Capitolul 6,
partea "Niveluri".
rămâne aprins
chiar dacă
nivelul este
corect. o anomalie majora. Ve r ifi cati in reteaua CITROËN sau intr-un Service
autorizat.
Page 32 of 272

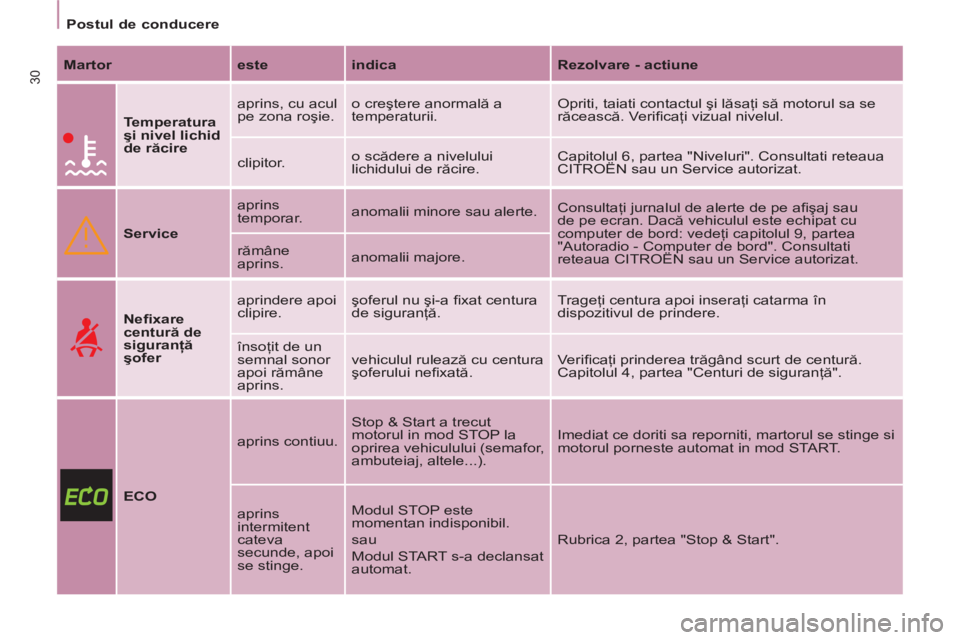

Postul de conducere
30
Martor
este
indica
Rezolvare - actiune
Temperatura
şi nivel lichid
de răcire
aprins, cu acul
pe zona roşie. o creştere anormală a
temperaturii. Opriti, taiati contactul şi lăsaţi să motorul sa se
răcească. Verifi caţi vizual nivelul.
clipitor. o scădere a nivelului
lichidului de răcire. Capitolul 6, partea "Niveluri". Consultati reteaua
CITROËN sau un Service autorizat.
Service
aprins
temporar. anomalii minore sau alerte. Consultaţi jurnalul de alerte de pe afi şaj sau
de pe ecran. Dacă vehiculul este echipat cu
computer de bord: vedeţi capitolul 9, partea
"Autoradio - Computer de bord". Consultati
reteaua CITROËN sau un Service autorizat. rămâne
aprins. anomalii majore.
Nefi xare
centură de
siguranţă
şofer
aprindere apoi
clipire. şoferul nu şi-a fi xat centura
de siguranţă. Trageţi centura apoi inseraţi catarma în
dispozitivul de prindere.
însoţit de un
semnal sonor
apoi rămâne
aprins. vehiculul rulează cu centura
şoferului nefi xată. Verifi caţi prinderea trăgând scurt de centură.
Capitolul 4, partea "Centuri de siguranţă".
ECO
aprins contiuu. Stop & Start a trecut
motorul in mod STOP la
oprirea vehiculului (semafor,
ambuteiaj, altele...). Imediat ce doriti sa reporniti, martorul se stinge si
motorul porneste automat in mod START.
aprins
intermitent
cateva
secunde, apoi
se stinge. Modul STOP este
momentan indisponibil.
sau
Modul START s-a declansat
automat. Rubrica 2, partea "Stop & Start".
Page 33 of 272
2
Postul de conducere
31
GATA de PLECAR
E
Martor
este
indica
Rezolvare - actiune

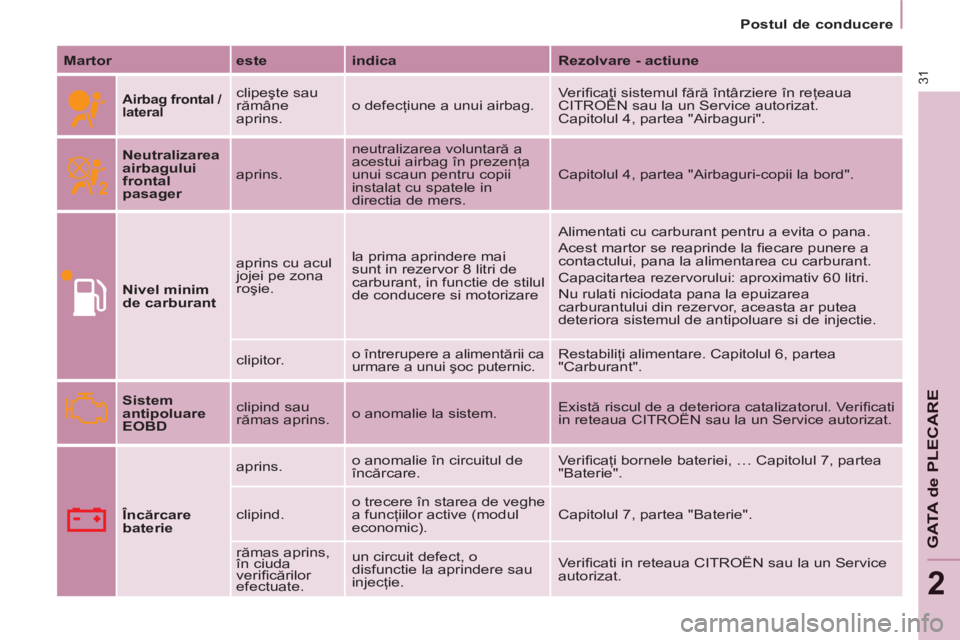

Airbag frontal /
lateral
clipeşte sau
rămâne
aprins. o defecţiune a unui airbag. Verifi caţi sistemul fără întârziere în reţeaua
CITROËN sau la un Service autorizat.
Capitolul 4, partea "Airbaguri".
Neutralizarea
airbagului
frontal
pasager
aprins. neutralizarea voluntară a
acestui airbag în prezenţa
unui scaun pentru copii
instalat cu spatele in
directia de mers. Capitolul 4, partea "Airbaguri-copii la bord".
Nivel minim
de carburant
aprins cu acul
jojei pe zona
roşie. la prima aprindere mai
sunt in rezervor 8 litri de
carburant, in functie de stilul
de conducere si motorizare Alimentati cu carburant pentru a evita o pana.
Acest martor se reaprinde la fi ecare punere a
contactului, pana la alimentarea cu carburant.
Capacitartea rezervorului: aproximativ 60 litri.
Nu rulati niciodata pana la epuizarea
carburantului din rezervor, aceasta ar putea
deteriora sistemul de antipoluare si de injectie.
clipitor. o întrerupere a alimentării ca
urmare a unui şoc puternic. Restabiliţi alimentare. Capitolul 6, partea
"Carburant".
Sistem
antipoluare
EOBD
clipind sau
rămas aprins. o anomalie la sistem. Există riscul de a deteriora catalizatorul. Verifi cati
in reteaua CITROËN sau la un Service autorizat.
Încărcare
baterie
aprins. o anomalie în circuitul de
încărcare. Verifi caţi bornele bateriei, … Capitolul 7, partea
"Baterie".
clipind. o trecere în starea de veghe
a funcţiilor active (modul
economic). Capitolul 7, partea "Baterie".
rămas aprins,
în ciuda
verifi cărilor
efectuate. un circuit defect, o
disfunctie la aprindere sau
injecţie. Verifi cati in reteaua CITROËN sau la un Service
autorizat.
Page 34 of 272
ABS
Postul de conducere
32
Martor
este
indica
Rezolvare - actiune

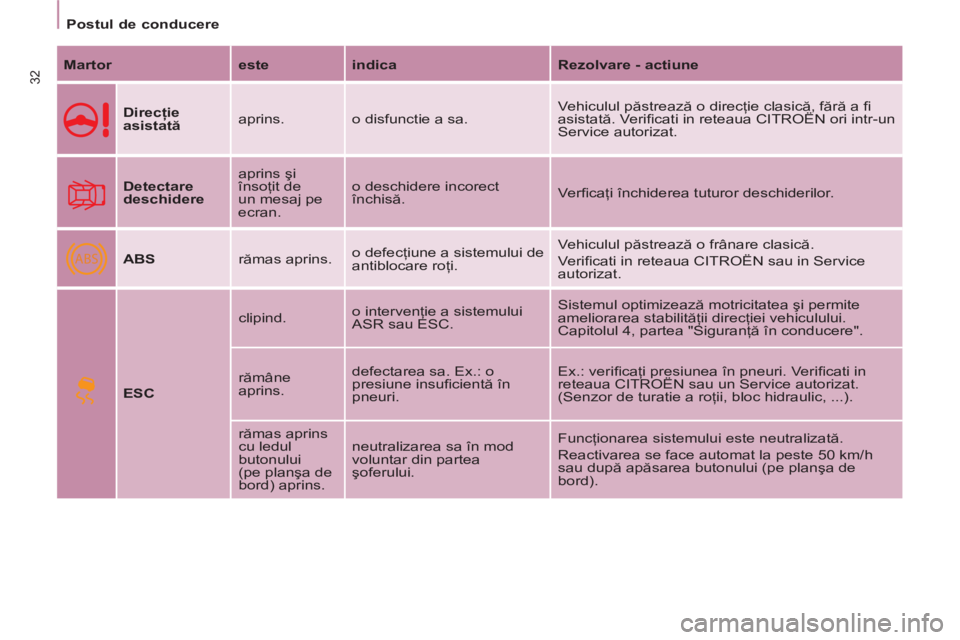

Direcţie
asistată
aprins. o disfunctie a sa. Vehiculul păstrează o direcţie clasică, fără a fi
asistată. Verifi cati in reteaua CITROËN ori intr-un
Service autorizat.
Detectare
deschidere
aprins şi
însoţit de
un mesaj pe
ecran. o deschidere incorect
închisă. Ve rfi caţi închiderea tuturor deschiderilor.
ABS
rămas aprins. o defecţiune a sistemului de
antiblocare roţi. Vehiculul păstrează o frânare clasică.
Ve r ifi cati in reteaua CITROËN sau in Service
autorizat.
ESC
clipind. o intervenţie a sistemului
ASR sau ESC. Sistemul optimizează motricitatea şi permite
ameliorarea stabilităţii direcţiei vehiculului.
Capitolul 4, partea "Siguranţă în conducere".
rămâne
aprins. defectarea sa. Ex.: o
presiune insufi cientă în
pneuri. Ex.: verifi caţi presiunea în pneuri. Verifi cati in
reteaua CITROËN sau un Service autorizat.
(Senzor de turatie a roţii, bloc hidraulic, ...).
rămas aprins
cu ledul
butonului
(pe planşa de
bord) aprins. neutralizarea sa în mod
voluntar din partea
şoferului. Funcţionarea sistemului este neutralizată.
Reactivarea se face automat la peste 50 km/h
sau după apăsarea butonului (pe planşa de
bord).
Page 35 of 272
2
Postul de conducere
33
GATA de PLECAR
E
Martor
este
indica
Rezolvare - actiune

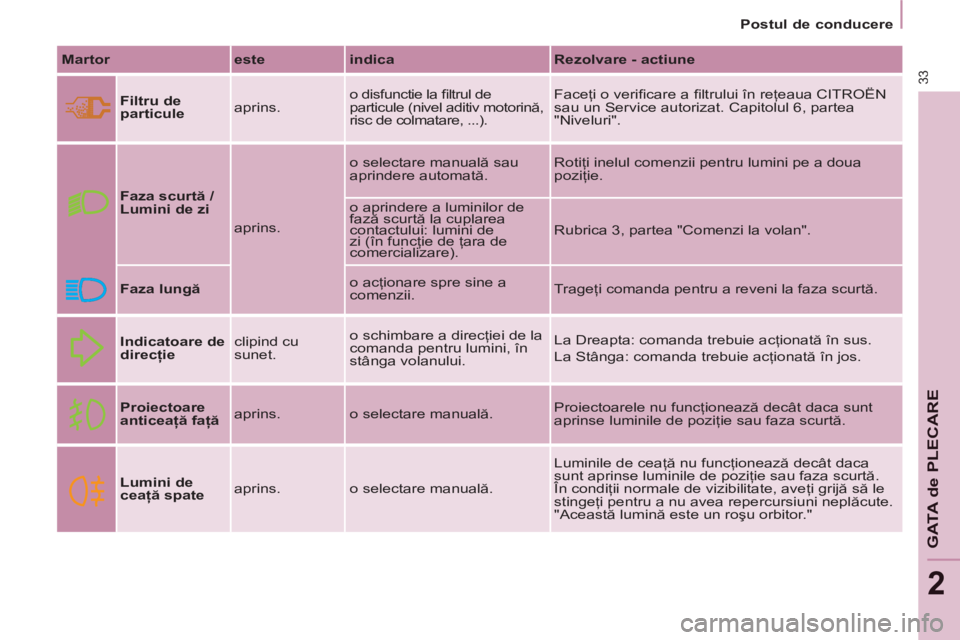

Filtru de
particule
aprins. o disfunctie la fi ltrul de
particule (nivel aditiv motorină,
risc de colmatare, ...). Faceţi o verifi care a fi ltrului în reţeaua CITROËN
sau un Service autorizat. Capitolul 6, partea
"Niveluri".
Faza scurtă /
Lumini de zi
aprins. o selectare manuală sau
aprindere automată. Rotiţi inelul comenzii pentru lumini pe a doua
poziţie.
o aprindere a luminilor de
fază scurtă la cuplarea
contactului: lumini de
zi (în funcţie de ţara de
comercializare). Rubrica 3, partea "Comenzi la volan".
Faza lungă
o acţionare spre sine a
comenzii. Trageţi comanda pentru a reveni la faza scurtă.
Indicatoare de
direcţie
clipind cu
sunet. o schimbare a direcţiei de la
comanda pentru lumini, în
stânga volanului. La Dreapta: comanda trebuie acţionată în sus.
La Stânga: comanda trebuie acţionată în jos.
Proiectoare
anticeaţă faţă
aprins. o selectare manuală. Proiectoarele nu funcţionează decât daca sunt
aprinse luminile de poziţie sau faza scurtă.
Lumini de
ceaţă spate
aprins. o selectare manuală. Luminile de ceaţă nu funcţionează decât daca
sunt aprinse luminile de poziţie sau faza scurtă.
În condiţii normale de vizibilitate, aveţi grijă să le
stingeţi pentru a nu avea repercursiuni neplăcute.
"Această lumină este un roşu orbitor."
Page 36 of 272
Postul de conducere
34
Martor
pe afi şaj
este
indică
Rezolvare - acţiune

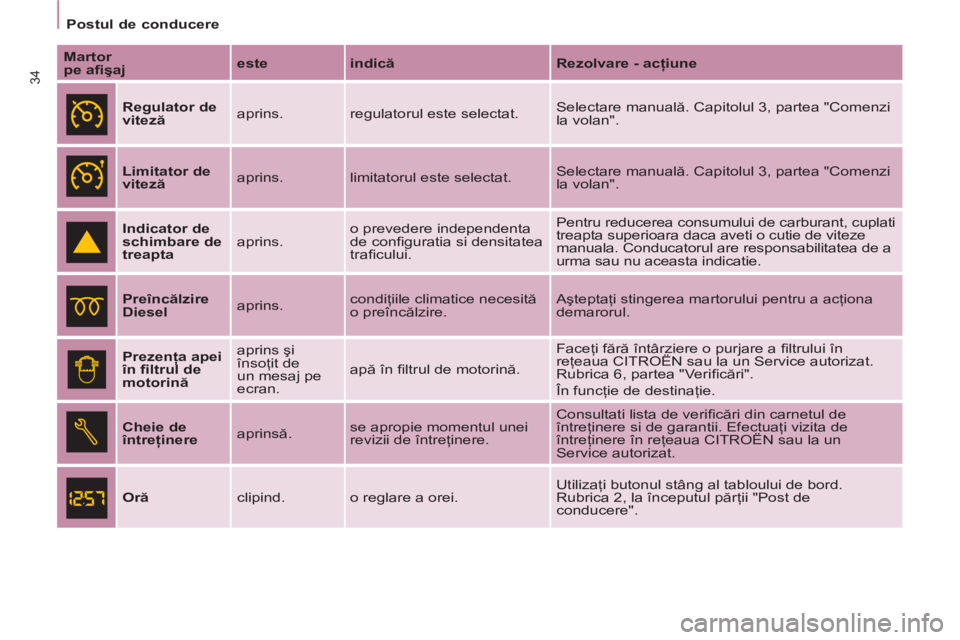

Regulator de
viteză
aprins. regulatorul este selectat. Selectare manuală. Capitolul 3, partea "Comenzi
la volan".
Limitator de
viteză
aprins. limitatorul este selectat. Selectare manuală. Capitolul 3, partea "Comenzi
la volan".
Indicator de
schimbare de
treapta
aprins. o prevedere independenta
de confi guratia si densitatea
trafi cului. Pentru reducerea consumului de carburant, cuplati
treapta superioara daca aveti o cutie de viteze
manuala. Conducatorul are responsabilitatea de a
urma sau nu aceasta indicatie.
Preîncălzire
Diesel
aprins. condiţiile climatice necesită
o preîncălzire. Aşteptaţi stingerea martorului pentru a acţiona
demarorul.
Prezenţa apei
în fi ltrul de
motorină
aprins şi
însoţit de
un mesaj pe
ecran. apă în fi ltrul de motorină. Faceţi fără întârziere o purjare a fi ltrului în
reţeaua CITROËN sau la un Service autorizat.
Rubrica 6, partea "Verifi cări".
În funcţie de destinaţie.
Cheie de
întreţinere
aprinsă. se apropie momentul unei
revizii de întreţinere. Consultati lista de verifi cări din carnetul de
întreţinere si de garantii. Efectuaţi vizita de
întreţinere în reţeaua CITROËN sau la un
Service autorizat.
Oră
clipind. o reglare a orei. Utilizaţi butonul stâng al tabloului de bord.
Rubrica 2, la începutul părţii "Post de
conducere".
Page 37 of 272
2
Postul de conducere
35
GATA de PLECAR
E

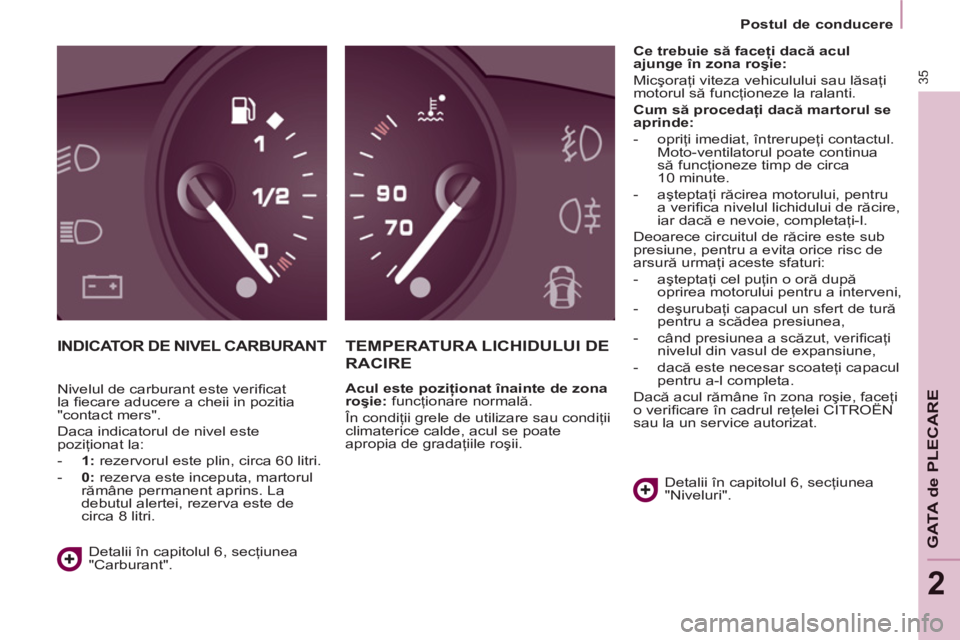

INDICATOR DE NIVEL CARBURANT TEMPERATURA LICHIDULUI DE
RA
CIRE
Acul este poziţionat înainte de zona
roşie:
funcţionare normală.
În condiţii grele de utilizare sau condiţii
climaterice calde, acul se poate
apropia de gradaţiile roşii.
Ce trebuie să faceţi dacă acul
ajunge în zona roşie:
Micşoraţi viteza vehiculului sau lăsaţi
motorul să funcţioneze la ralanti.
Cum să procedaţi dacă martorul se
aprinde:
- opriţi imediat, întrerupeţi contactul.
Moto-ventilatorul poate continua
să funcţioneze timp de circa
10 minute.
- aşteptaţi răcirea motorului, pentru
a verifi ca nivelul lichidului de răcire,
iar dacă e nevoie, completaţi-l.
Deoarece circuitul de răcire este sub
presiune, pentru a evita orice risc de
arsură urmaţ
i aceste sfaturi:
- aşteptaţi cel puţin o oră după
oprirea motorului pentru a interveni,
- deşurubaţi capacul un sfert de tură
pentru a scădea presiunea,
- când presiunea a scăzut, verifi caţi
nivelul din vasul de expansiune,
- dacă este necesar scoateţi capacul
pentru a-l completa.
Dacă acul rămâne în zona roşie, faceţi
o verifi care în cadrul reţelei CITROËN
sau la un service autorizat.
Detalii în capitolul 6, secţiunea
"Niveluri".
Detalii în capitolul 6, secţiunea
"Carburant". Nivelul de carburant este verifi cat
la fi ecare aducere a cheii in pozitia
"contact mers".
Daca indicatorul de nivel este
poziţionat la:
- 1:
rezervorul este plin, circa 60 litri.
- 0:
rezerva este inceputa, martorul
rămâne permanent aprins. La
debutul alertei, rezerva este de
circa 8 litri.
Page 38 of 272

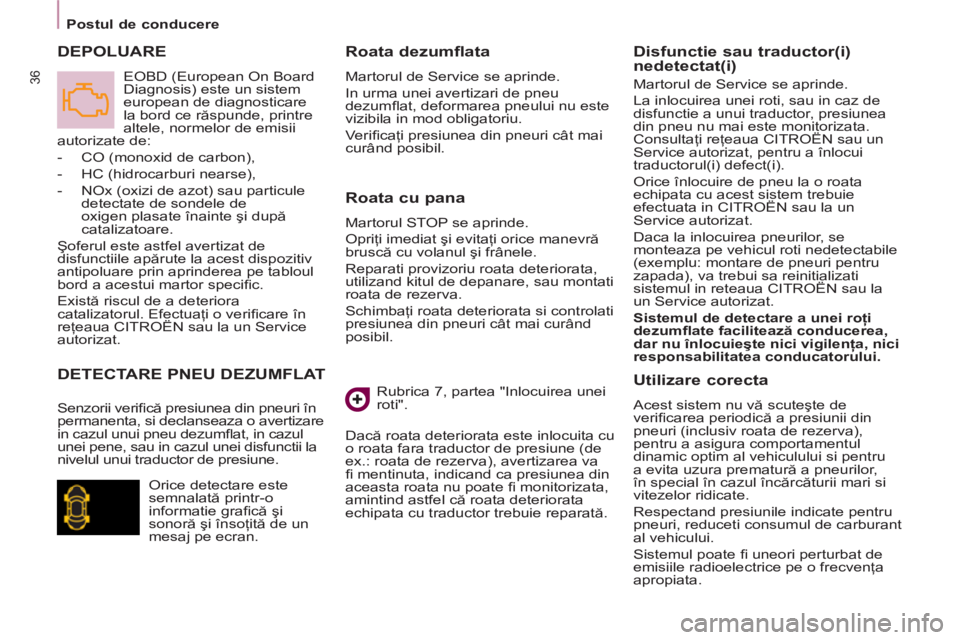

Postul de conducere
36
Roata cu pana
Martorul STOP se aprinde.
Opriţi imediat şi evitaţi orice manevră
bruscă cu volanul şi frânele.
Reparati provizoriu roata deteriorata,
utilizand kitul de depanare, sau montati
roata de rezerva.
Schimbaţi roata deteriorata si controlati
presiunea din pneuri cât mai curând
posibil.
Disfunctie sau traductor(i)
nedetectat(i)
Martorul de Service se aprinde.
La inlocuirea unei roti, sau in caz de
disfunctie a unui traductor, presiunea
din pneu nu mai este monitorizata.
Consultaţi reţeaua CITROËN sau un
Service autorizat, pentru a înlocui
traductorul(i) defect(i).
Orice înlocuire de pneu la o roata
echipata cu acest sistem trebuie
efectuata in CITROËN sau la un
Service autorizat.
Daca la inlocuirea pneurilor, se
monteaza pe vehicul roti nedetectabile
(exemplu: montare de pneuri pentru
zapada), va trebui sa reinitializati
sistemul in reteaua CITROËN sau la
un Service autorizat.
Sistemul de detectare a unei roţi
dezumfl ate facilitează conducerea,
dar nu înlocuieşte nici vigilenţa, nici
responsabilitatea conducatorului.
DETECTARE PNEU DEZUMFLAT DEPOLUARE
Roata dezumflata
Martorul de Service se aprinde.
In urma unei avertizari de pneu
dezumfl at, deformarea pneului nu este
vizibila in mod obligatoriu.
Ve r ifi caţi presiunea din pneuri cât mai
curând posibil.
Rubrica 7, partea "Inlocuirea unei
roti".
Dacă roata deteriorata este inlocuita cu
o roata fara traductor de presiune (de
ex.: roata de rezerva), avertizarea va
fi mentinuta, indicand ca presiunea din
aceasta roata nu poate fi monitorizata,
amintind astfel că roata deteriorata
echipata cu traductor trebuie reparată. Senzorii verifi că presiunea din pneuri în
permanenta, si declanseaza o avertizare
in cazul unui pneu dezumfl at, in cazul
unei pene, sau in cazul unei disfunctii la
nivelul unui traductor de presiune. EOBD (European On Board
Diagnosis) este un sistem
european de diagnosticare
la bord ce răspunde, printre
altele, normelor de emisii
autorizate de:
- CO (monoxid de carbon),
- HC (hidrocarburi nearse),
- NOx (oxizi de azot) sau particule
detectate de sondele de
oxigen plasate înainte şi după
catalizatoare.
Şoferul este astfel avertizat de
disfunctiile apărute la acest dispozitiv
antipoluare prin aprinderea pe tabloul
bord a acestui martor specifi c.
Există riscul de a deteriora
catalizatorul. Efectuaţi o verifi care în
reţeaua CITROËN sau la un Service
autorizat.
Orice detectare este
semnalată printr-o
informatie grafi că şi
sonoră şi însoţită de un
mesaj pe ecran.
Utilizare corecta
Acest sistem nu vă scuteşte de
verifi carea periodică a presiunii din
pneuri (inclusiv roata de rezerva),
pentru a asigura comportamentul
dinamic optim al vehiculului si pentru
a evita uzura prematură a pneurilor,
în special în cazul încărcăturii mari si
vitezelor ridicate.
Respectand presiunile indicate pentru
pneuri, reduceti consumul de carburant
al vehicului.
Sistemul poate fi uneori perturbat de
emisiile radioelectrice pe o frecvenţa
apropiata.
Page 39 of 272
2
Postul de conducere
37
GATA de PLECAR
E

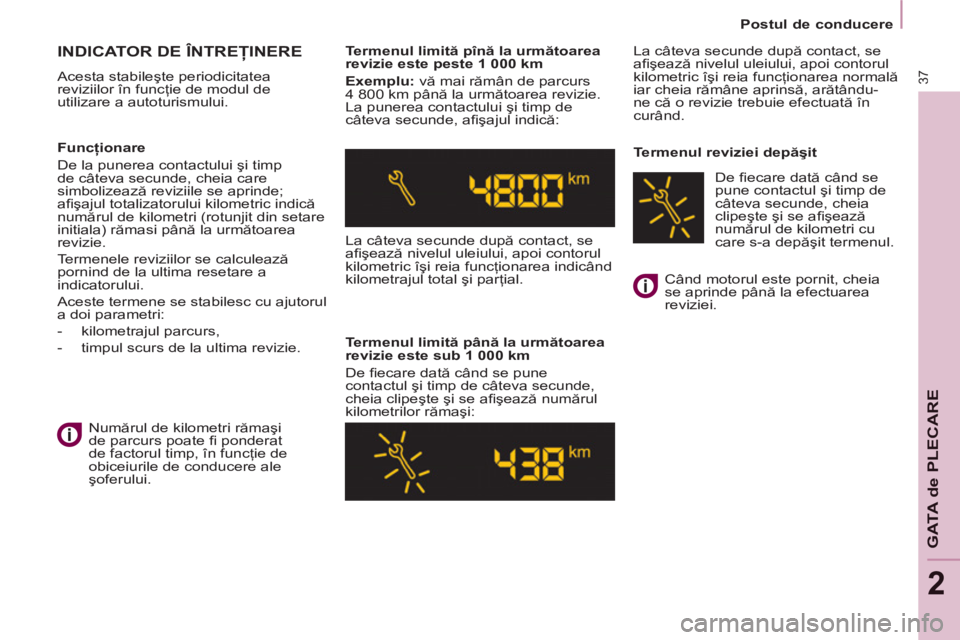

INDICATOR DE ÎNTREŢINERE
Acesta stabileşte periodicitatea
reviziilor în funcţie de modul de
utilizare a autoturismului.
Termenul limită pînă la următoarea
revizie este peste 1 000 km
Exemplu:
vă mai rămân de parcurs
4 800 km până la următoarea revizie.
La punerea contactului şi timp de
câteva secunde, afi şajul indică:
La câteva secunde după contact, se
afi şează nivelul uleiului, apoi contorul
kilometric îşi reia funcţionarea indicând
kilometrajul total şi parţial.
Termenul limită până la următoarea
revizie este sub 1 000 km
De fi ecare dată când se pune
contactul şi timp de câteva secunde,
cheia clipeşte şi se afi şează numărul
kilometrilor rămaşi: La câteva secunde după contact, se afi şează nivelul uleiului, apoi contorul
kilometric îşi reia funcţionarea normală
iar cheia rămâne aprinsă, arătându-
ne că o revizie trebuie efectuată în
curând.
Termenul reviziei depăşit
Funcţionare
De la punerea contactului şi timp
de câteva secunde, cheia care
simbolizează reviziile se aprinde;
afi şajul totalizatorului kilometric indică
numărul de kilometri (rotunjit din setare
initiala) rămasi până la următoarea
revizie.
Termenele reviziilor se calculează
pornind de la ultima resetare a
indicatorului.
Aceste termene se stabilesc cu ajutorul
a doi parametri:
- kilometrajul parcurs,
- timpul scurs de la ultima revizie.
Numărul de kilometri rămaşi
de parcurs poate fi ponderat
de factorul timp, în funcţie de
obiceiurile de conducere ale
şoferului. Când motorul este pornit, cheia
se aprinde până la efectuarea
reviziei.
De fi ecare dată când se
pune contactul şi timp de
câteva secunde, cheia
clipeşte şi se afi şează
numărul de kilometri cu
care s-a depăşit termenul.
Page 40 of 272
Postul de conducere
38

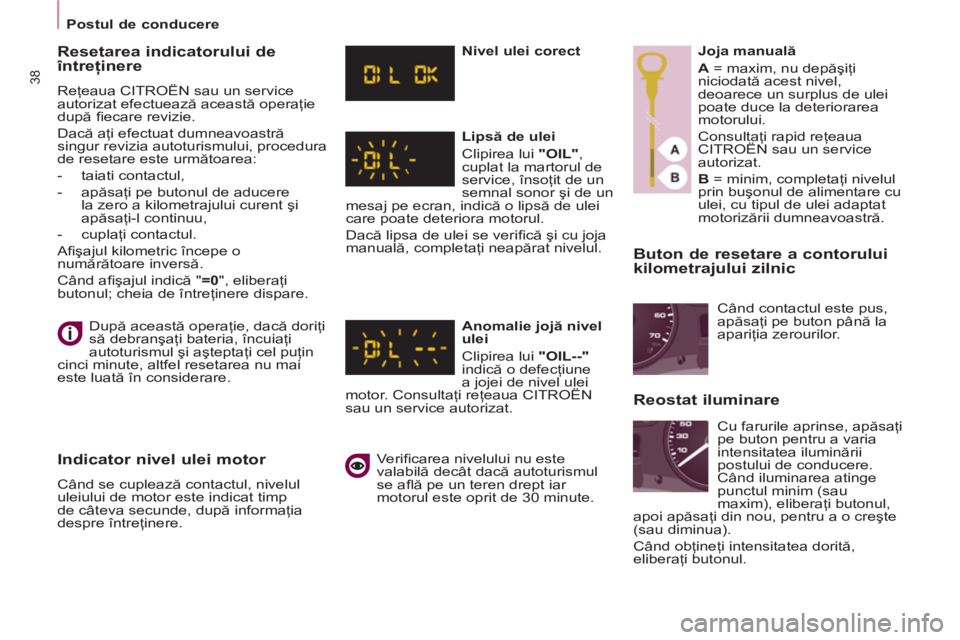

Buton de resetare a contorului
kilometrajului zilnic
După această operaţie, dacă doriţi
să debranşaţi bateria, încuiaţi
autoturismul şi aşteptaţi cel puţin
cinci minute, altfel resetarea nu mai
este luată în considerare.
Resetarea indicatorului de
întreţinere
Reţeaua CITROËN sau un service
autorizat efectuează această operaţie
după fi ecare revizie.
Dacă aţi efectuat dumneavoastră
singur revizia autoturismului, procedura
de resetare este următoarea:
- taiati contactul,
- apăsaţi pe butonul de aducere
la zero a kilometrajului curent şi
apăsaţi-l continuu,
- cuplaţi contactul.
Afi şajul kilometric începe o
numărătoare inversă.
Când afi şajul indică " =0
", eliberaţi
butonul; cheia de întreţinere dispare.
Indicator nivel ulei motor
Când se cuplează contactul, nivelul
uleiului de motor este indicat timp
de câteva secunde, după informaţia
despre întreţinere.
Nivel ulei corect
Lipsă de ulei
Clipirea lui "OIL"
,
cuplat la martorul de
service, însoţit de un
semnal sonor şi de un
mesaj pe ecran, indică o lipsă de ulei
care poate deteriora motorul.
Dacă lipsa de ulei se verifi că şi cu joja
manuală, completaţi neapărat nivelul.
Anomalie jojă nivel
ulei
Clipirea lui "OIL--"
indică o defecţiune
a jojei de nivel ulei
motor. Consultaţi reţeaua CITROËN
sau un service autorizat.
Ve r ifi carea nivelului nu este
valabilă decât dacă autoturismul
se afl ă pe un teren drept iar
motorul este oprit de 30 minute.
Joja manuală
A
= maxim, nu depăşiţi
niciodat
ă acest nivel,
deoarece un surplus de ulei
poate duce la deteriorarea
motorului.
Consultaţi rapid reţeaua
CITROËN sau un service
autorizat.
B
= minim, completaţi nivelul
prin buşonul de alimentare cu
ulei, cu tipul de ulei adaptat
motorizării dumneavoastră.
Cu farurile aprinse, apăsaţi
pe buton pentru a varia
intensitatea iluminării
postului de conducere.
Când iluminarea atinge
punctul minim (sau
maxim), eliberaţi butonul,
apoi apăsaţi din nou, pentru a o creşte
(sau diminua).
Când obţineţi intensitatea dorită,
eliberaţi butonul. Când contactul este pus,
apăsaţi pe buton până la
apariţia zerourilor.
Reostat iluminare
