CITROEN BERLINGO ELECTRIC 2015 Libretti Di Uso E manutenzione (in Italian)

3

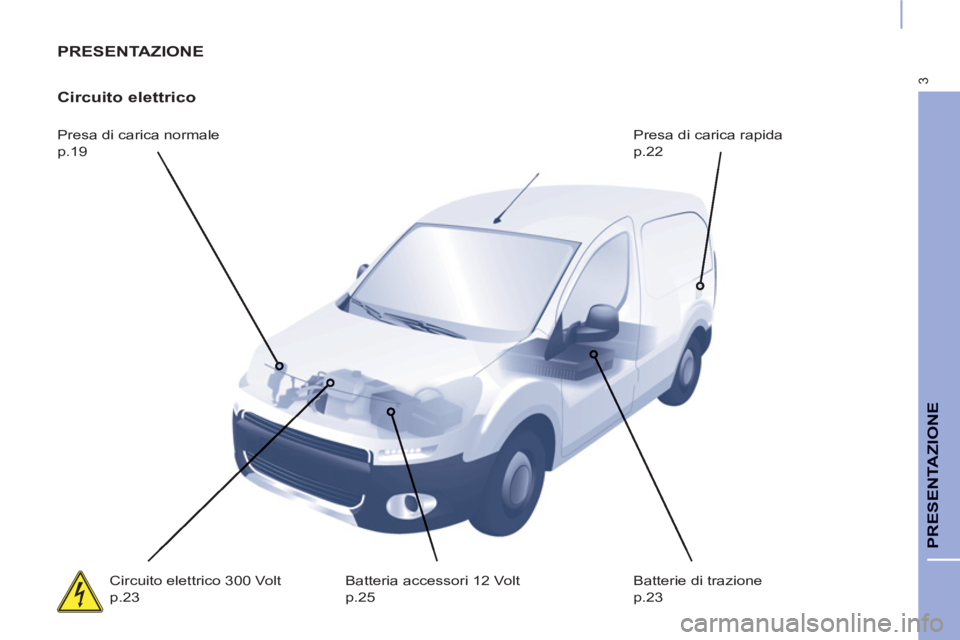

PRESENTAZIONE
PRESENTAZIONE

Circuito elettrico

Presa di carica normale
p.19 Presa di carica rapida
p.22
Circuito elettrico 300 Volt
p.23 Batteria accessori 12 Volt
p.25 Batterie di trazione
p.23

4

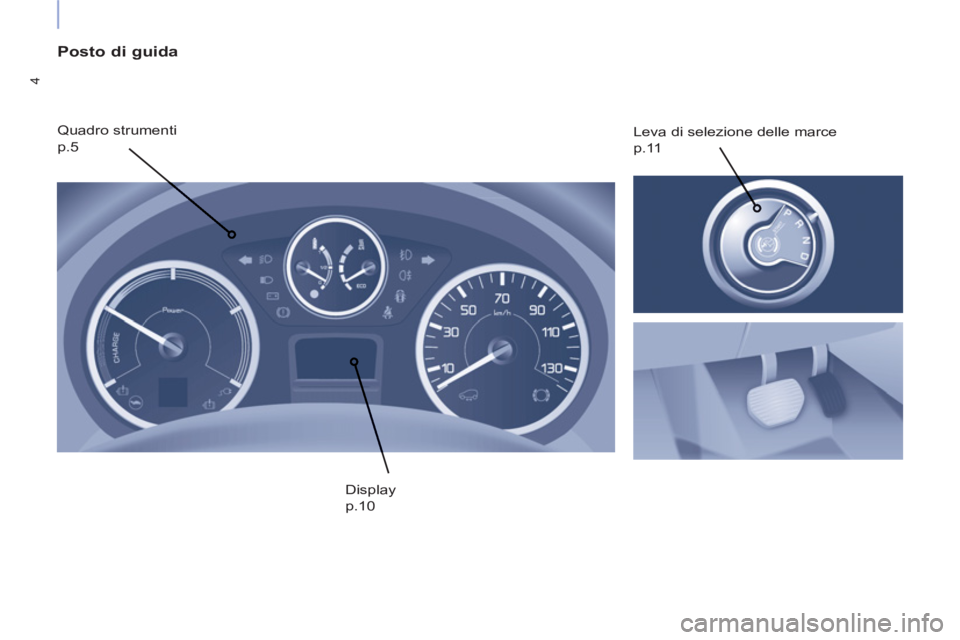

Posto di guida

Quadro strumenti
p.5 Leva di selezione delle marce
p.11
Display
p.10

5
POSTO DI GUID
A

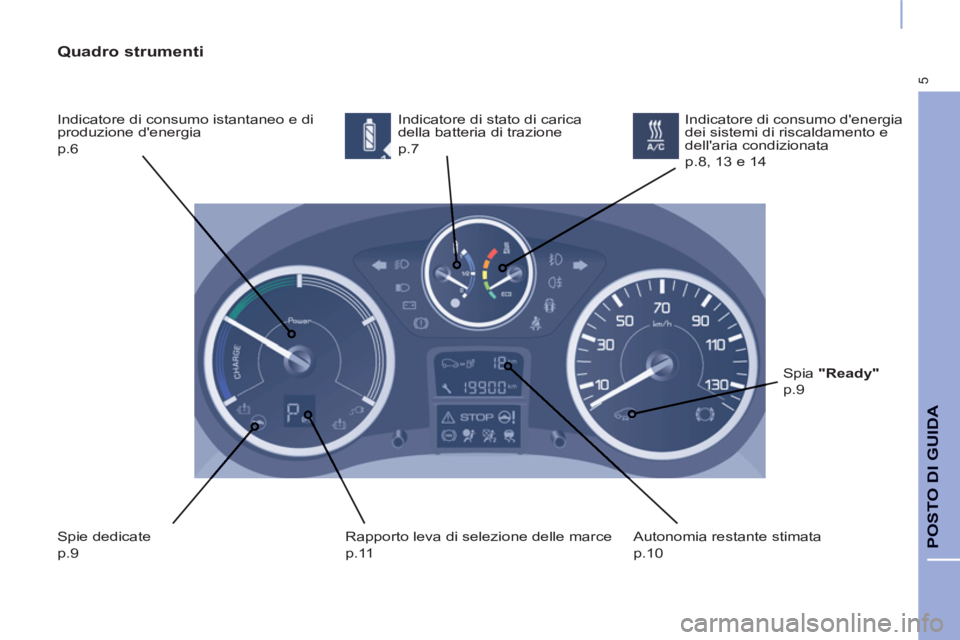

Quadro strumenti

Indicatore di consumo istantaneo e di
produzione d'energia
p.6 Indicatore di stato di carica
della batteria di trazione
p.7
Spie dedicate
p.9 Rapporto leva di selezione delle marce
p.11 Autonomia restante stimata
p.10 Indicatore di consumo d'energia
dei sistemi di riscaldamento e
dell'aria condizionata
p.8, 13 e 14
Spia "Ready"

p.9

6

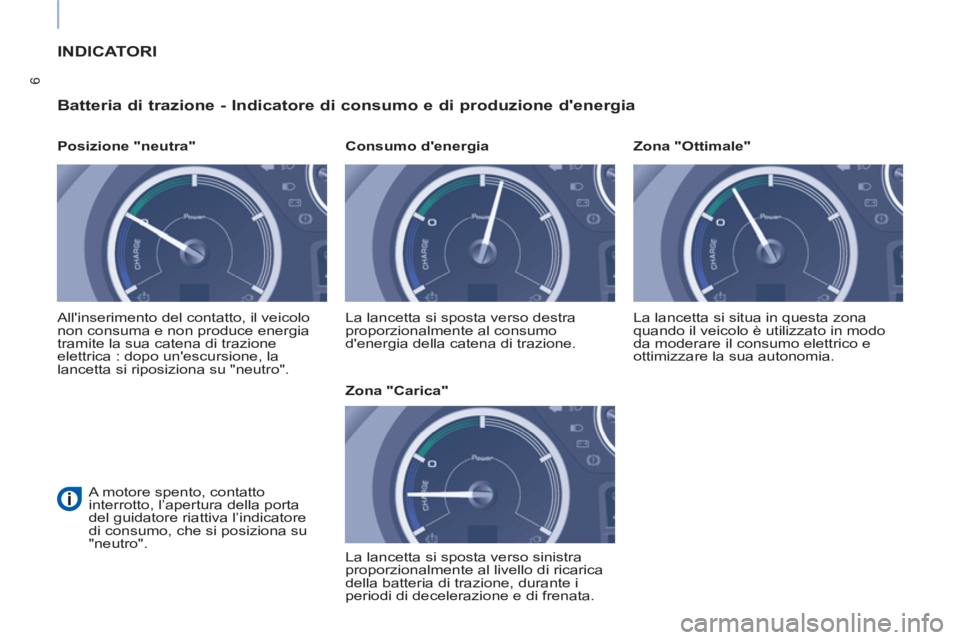

INDICATORI

Batteria di trazione - Indicatore di consumo e di produzione d'energia



Posizione "neutra"
All'inserimento del contatto, il veicolo
non consuma e non produce energia
tramite la sua catena di trazione
elettrica : dopo un'escursione, la
lancetta si riposiziona su "neutro".
A motore spento, contatto
interrotto, l’apertura della porta
del guidatore riattiva l’indicatore
di consumo, che si posiziona su
"neutro". La lancetta si sposta verso destra
proporzionalmente al consumo
d'energia della catena di trazione.

Consumo d'energia
La lancetta si sposta verso sinistra
proporzionalmente al livello di ricarica
della batteria di trazione, durante i
periodi di decelerazione e di frenata.

Zona "Carica" La lancetta si situa in questa zona
quando il veicolo è utilizzato in modo
da moderare il consumo elettrico e
ottimizzare la sua autonomia.


Zona "Ottimale"

7
POSTO DI GUID
A

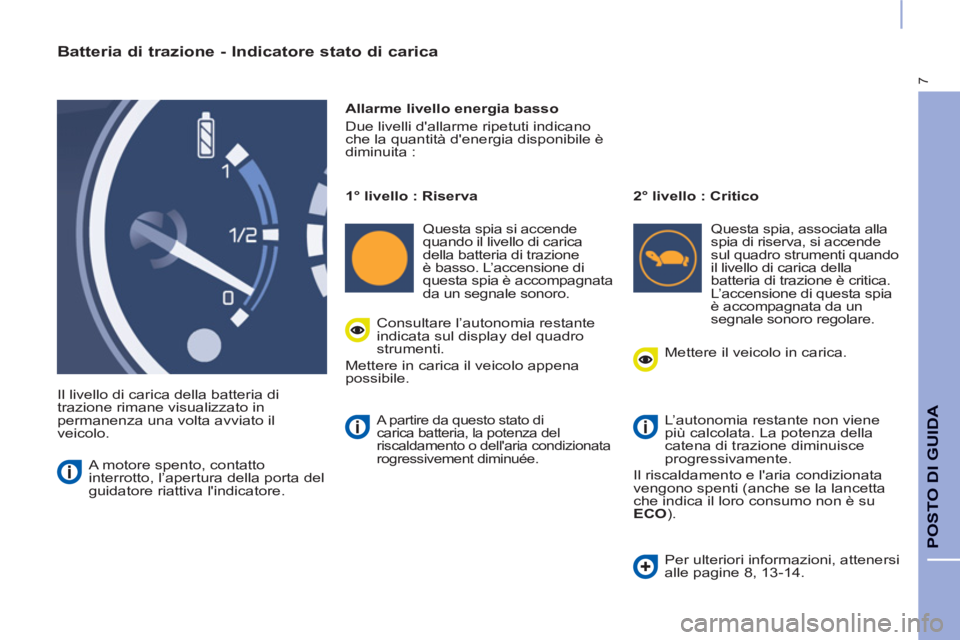

Batteria di trazione - Indicatore stato di carica

Il livello di carica della batteria di
trazione rimane visualizzato in
permanenza una volta avviato il
veicolo.
Allarme livello energia basso
Due livelli d'allarme ripetuti indicano
che la quantità d'energia disponibile è
diminuita :
A motore spento, contatto
interrotto, l’apertura della porta del
guidatore riattiva l'indicatore.
1° livello : Riserva

Questa spia si accende
quando il livello di carica
della batteria di trazione
è basso. L’accensione di
questa spia è accompagnata
da un segnale sonoro.
2° livello : Critico

Questa spia, associata alla
spia di riserva, si accende
sul quadro strumenti quando
il livello di carica della
batteria di trazione è critica.
L’accensione di questa spia
è accompagnata da un
segnale sonoro regolare.
Consultare l’autonomia restante
indicata sul display del quadro
strumenti.
Mettere in carica il veicolo appena
possibile. Mettere il veicolo in carica.
L’autonomia restante non viene
più calcolata. La potenza della
catena di trazione diminuisce
progressivamente.
Il riscaldamento e l'aria condizionata
vengono spenti (anche se la lancetta
che indica il loro consumo non è su
ECO
).

A partire da questo stato di
carica batteria, la potenza del
riscaldamento o dell'aria condizionata
rogressivement diminuée.
Per ulteriori informazioni, attenersi
alle pagine 8, 13-14.

8

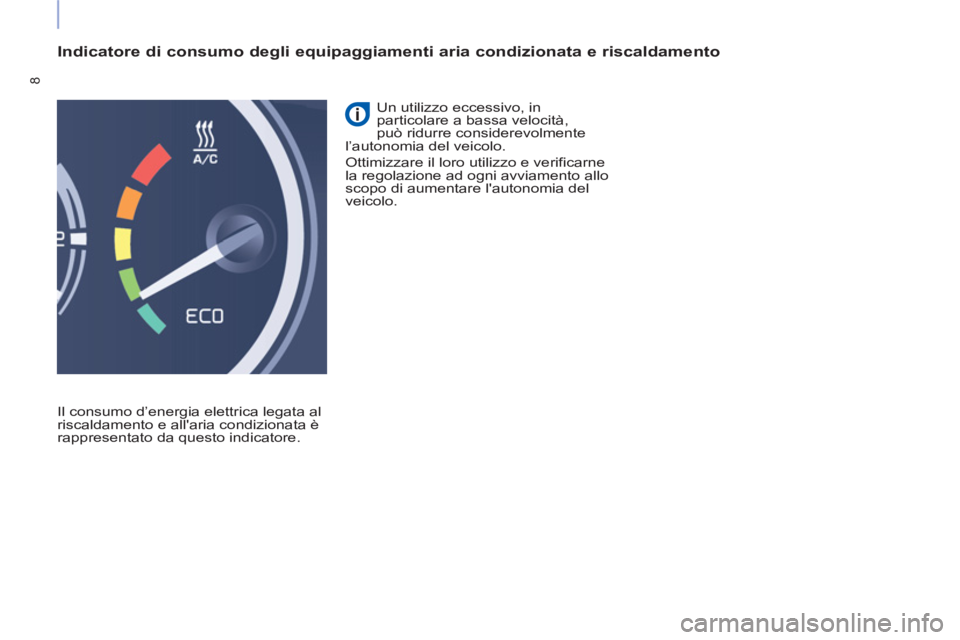

Indicatore di consumo degli equipaggiamenti aria condizionata e riscaldamento

Il consumo d’energia elettrica legata al
riscaldamento e all'aria condizionata è
rappresentato da questo indicatore. Un utilizzo eccessivo, in
particolare a bassa velocità,
può ridurre considerevolmente
l’autonomia del veicolo.
Ottimizzare il loro utilizzo e verificarne
la regolazione ad ogni avviamento allo
scopo di aumentare l'autonomia del
veicolo.

9
POSTO DI GUID
A

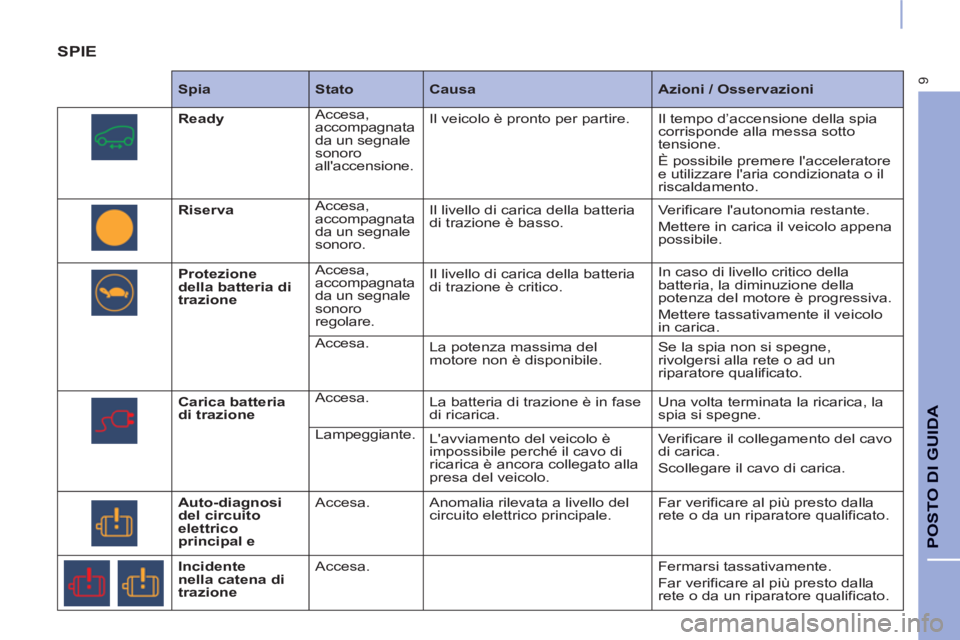

SPIE


Spia

Stato

Causa

Azioni / Osservazioni


Ready
Accesa,
accompagnata
da un segnale
sonoro
all'accensione. Il veicolo è pronto per partire. Il tempo d’accensione della spia
corrisponde alla messa sotto
tensione.
È possibile premere l'acceleratore
e utilizzare l'aria condizionata o il
riscaldamento.

Riserva
Accesa,
accompagnata
da un segnale
sonoro. Il livello di carica della batteria
di trazione è basso. Verificare l'autonomia restante.
Mettere in carica il veicolo appena
possibile.

Protezione
della batteria di
trazione
Accesa,
accompagnata
da un segnale
sonoro
regolare. Il livello di carica della batteria
di trazione è critico. In caso di livello critico della
batteria, la diminuzione della
potenza del motore è progressiva.
Mettere tassativamente il veicolo
in carica.
Accesa.
La potenza massima del
motore non è disponibile. Se la spia non si spegne,
rivolgersi alla rete o ad un
riparatore qualificato.

Carica batteria
di trazione
Accesa.
La batteria di trazione è in fase
di ricarica. Una volta terminata la ricarica, la
spia si spegne.
Lampeggiante.
L'avviamento del veicolo è
impossibile perché il cavo di
ricarica è ancora collegato alla
presa del veicolo. Verificare il collegamento del cavo
di carica.
Scollegare il cavo di carica.

Auto-diagnosi
del circuito
elettrico
principal
e
Accesa. Anomalia rilevata a livello del
circuito elettrico principale. Far verificare al più presto dalla
rete o da un riparatore qualificato.

Incidente
nella catena di
trazione
Accesa.

Fermarsi tassativamente.
Far verificare al più presto dalla
rete o da un riparatore qualificato.

10

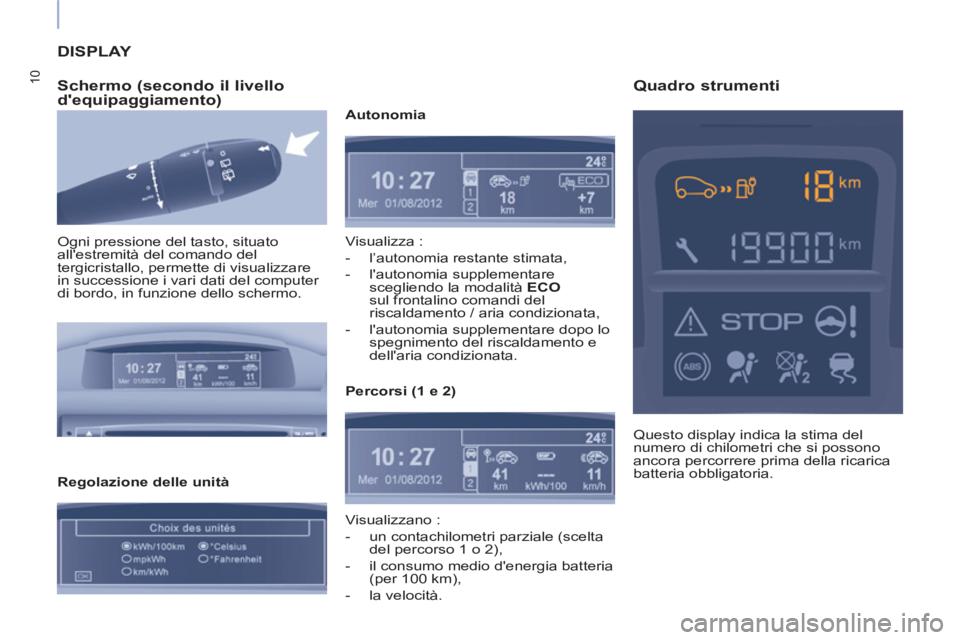

DISPLAY

Schermo (secondo il livello
d'equipaggiamento)
Ogni pressione del tasto, situato
all'estremità del comando del
tergicristallo, permette di visualizzare
in successione i vari dati del computer
di bordo, in funzione dello schermo.

Regolazione delle unità
Autonomia
Visualizza :


- l’autonomia restante stimata,

- l'autonomia supplementare
scegliendo la modalità ECO

sul frontalino comandi del
riscaldamento / aria condizionata,

- l'autonomia supplementare dopo lo
spegnimento del riscaldamento e
dell'aria condizionata.

Visualizzano :


- un contachilometri parziale (scelta
del percorso 1 o 2),

- il consumo medio d'energia batteria
(per 100 km),

- la velocità.


Percorsi (1 e 2)
Questo display indica la stima del
numero di chilometri che si possono
ancora percorrere prima della ricarica
batteria obbligatoria.


Quadro strumenti

11

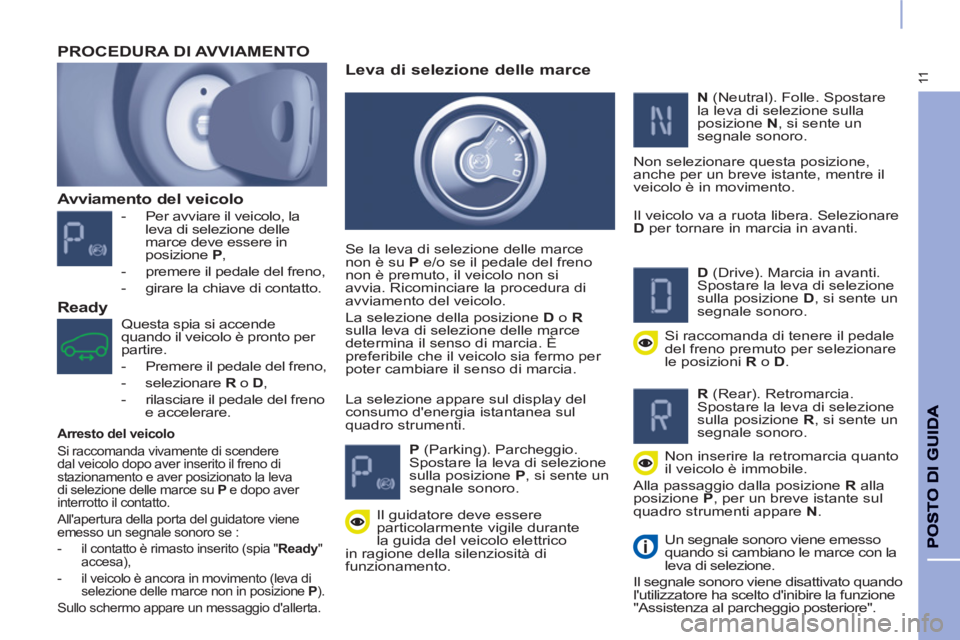

Avviamento del veicolo



- Per avviare il veicolo, la
leva di selezione delle
marce deve essere in
posizione P
,

- premere il pedale del freno,

- girare la chiave di contatto.


PROCEDURA DI AVVIAMENTO

Questa spia si accende
quando il veicolo è pronto per
partire.


- Premere il pedale del freno,

- selezionare R
o D
,

- rilasciare il pedale del freno
e accelerare. La selezione appare sul display del
consumo d'energia istantanea sul
quadro strumenti.


Leva di selezione delle marce


Se la leva di selezione delle marce
non è su P
e/o se il pedale del freno
non è premuto, il veicolo non si
avvia. Ricominciare la procedura di
avviamento del veicolo.
La selezione della posizione D
o R

sulla leva di selezione delle marce
determina il senso di marcia. È
preferibile che il veicolo sia fermo per
poter cambiare il senso di marcia.


P
(Parking). Parcheggio.
Spostare la leva di selezione
sulla posizione P
, si sente un
segnale sonoro.

N
(Neutral). Folle. Spostare
la leva di selezione sulla
posizione N
, si sente un
segnale sonoro.
Non selezionare questa posizione,
anche per un breve istante, mentre il
veicolo è in movimento.
Il veicolo va a ruota libera. Selezionare
D
per tornare in marcia in avanti.


D
(Drive). Marcia in avanti.
Spostare la leva di selezione
sulla posizione D
, si sente un
segnale sonoro.

Si raccomanda di tenere il pedale
del freno premuto per selezionare
le posizioni R
o D
.


R
(Rear). Retromarcia.
Spostare la leva di selezione
sulla posizione R
, si sente un
segnale sonoro.

Non inserire la retromarcia quanto
il veicolo è immobile.
Alla passaggio dalla posizione R
alla
posizione P
, per un breve istante sul
quadro strumenti appare N
.

Un segnale sonoro viene emesso
quando si cambiano le marce con la
leva di selezione.
Il segnale sonoro viene disattivato quando
l'utilizzatore ha scelto d'inibire la funzione
"Assistenza al parcheggio posteriore".

Il guidatore deve essere
particolarmente vigile durante
la guida del veicolo elettrico
in ragione della silenziosità di
funzionamento.


Ready


Arresto del veicolo
Si raccomanda vivamente di scendere
dal veicolo dopo aver inserito il freno di
stazionamento e aver posizionato la leva
di selezione delle marce su P
e dopo aver
interrotto il contatto.
All'apertura della porta del guidatore viene
emesso un segnale sonoro se :


- il contatto è rimasto inserito (spia " Ready
"
accesa),

- il veicolo è ancora in movimento (leva di
selezione delle marce non in posizione P
).
Sullo schermo appare un messaggio d'allerta.

12

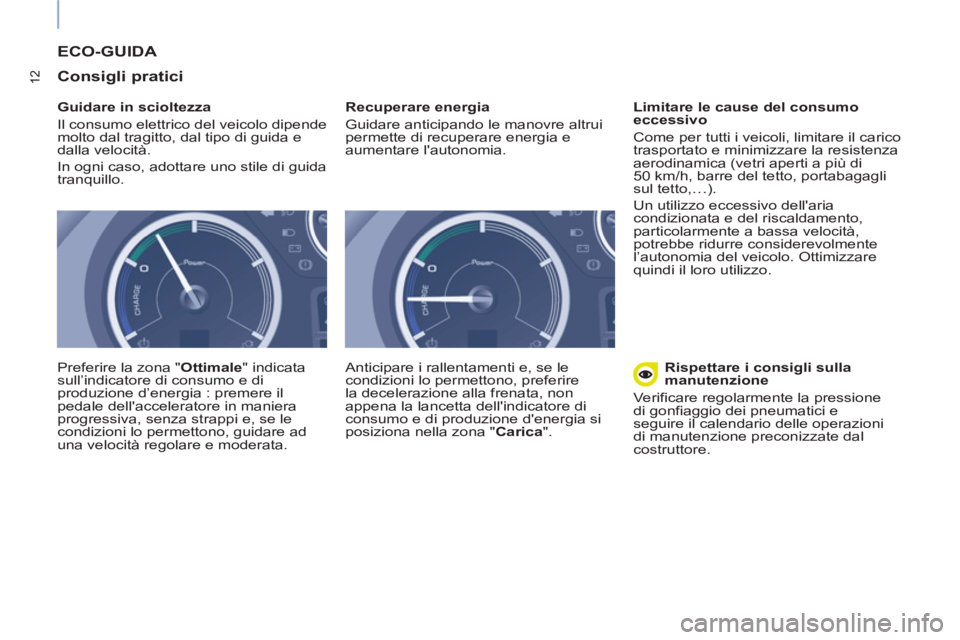

ECO-GUIDA

Consigli pratici


Guidare in scioltezza
Il consumo elettrico del veicolo dipende
molto dal tragitto, dal tipo di guida e
dalla velocità.
In ogni caso, adottare uno stile di guida
tranquillo.
Preferire la zona " Ottimale
" indicata
sull’indicatore di consumo e di
produzione d’energia : premere il
pedale dell'acceleratore in maniera
progressiva, senza strappi e, se le
condizioni lo permettono, guidare ad
una velocità regolare e moderata.
Recuperare energia
Guidare anticipando le manovre altrui
permette di recuperare energia e
aumentare l'autonomia.
Anticipare i rallentamenti e, se le
condizioni lo permettono, preferire
la decelerazione alla frenata, non
appena la lancetta dell'indicatore di
consumo e di produzione d'energia si
posiziona nella zona " Carica
".
Limitare le cause del consumo
eccessivo
Come per tutti i veicoli, limitare il carico
trasportato e minimizzare la resistenza
aerodinamica (vetri aperti a più di
50 km/h, barre del tetto, portabagagli
sul tetto,…).
Un utilizzo eccessivo dell'aria
condizionata e del riscaldamento,
particolarmente a bassa velocità,
potrebbe ridurre considerevolmente
l’autonomia del veicolo. Ottimizzare
quindi il loro utilizzo.

Rispettare i consigli sulla
manutenzione
Verificare regolarmente la pressione
di gonfiaggio dei pneumatici e
seguire il calendario delle operazioni
di manutenzione preconizzate dal
costruttore.
