CITROEN BERLINGO ELECTRIC 2015 Manuales de Empleo (in Spanish)

3


Asientos

69
ERGONOMÍA Y CONFOR
T

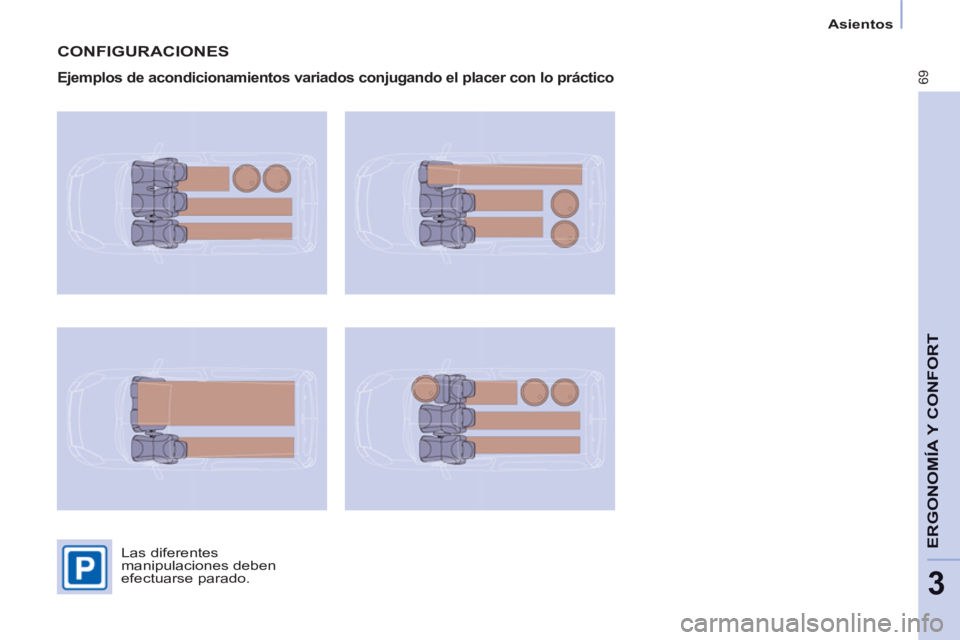

CONFIGURACIONES

Ejemplos de acondicionamientos variados conjugando el placer con lo práctico

Las diferentes
manipulaciones deben
efectuarse parado.

Vida a bordo

70

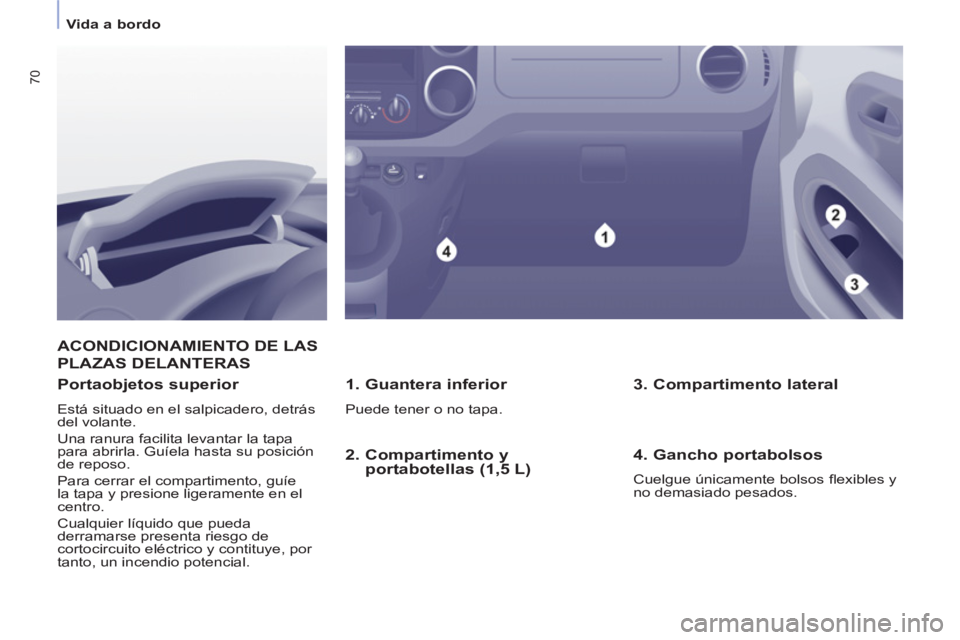

ACONDICIONAMIENTO DE LAS
PLAZAS DELANTERAS

1. Guantera inferior

Puede tener o no tapa.


Portaobjetos superior

Está situado en el salpicadero, detrás
del volante.
Una ranura facilita levantar la tapa
para abrirla. Guíela hasta su posición
de reposo.
Para cerrar el compartimento, guíe
la tapa y presione ligeramente en el
centro.
Cualquier líquido que pueda
derramarse presenta riesgo de
cortocircuito eléctrico y contituye, por
tanto, un incendio potencial.


3. Compartimento lateral

4. Gancho portabolsos

Cuelgue únicamente bolsos fl exibles y
no demasiado pesados.


2. Compartimento y
portabotellas (1,5 L)

3
Vida a bordo
71
ERGONOMÍA Y CONFOR
T
Estante superior

Está situado sobre los parasoles y
permite guardar distintos objetos
(jersey, carpetas, guantes...).
Las aberturas ocultas por los parasoles
permiten ver y acceder a los objetos
colocados en el estante.
El peso máximo autorizado en el
estante es de 5 Kg.
No coloque objetos que puedan
presentar riesgo para los ocupantes.

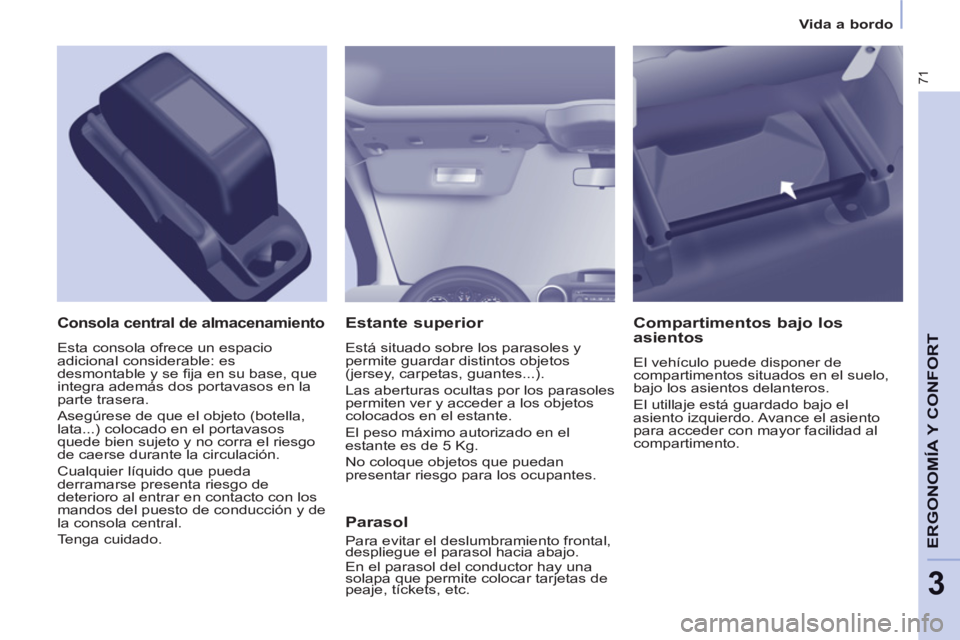

Consola central de almacenamiento

Esta consola ofrece un espacio
adicional considerable: es
desmontable y se fi ja en su base, que
integra además dos portavasos en la
parte trasera.
Asegúrese de que el objeto (botella,
lata...) colocado en el portavasos
quede bien sujeto y no corra el riesgo
de caerse durante la circulación.
Cualquier líquido que pueda
derramarse presenta riesgo de
deterioro al entrar en contacto con los
mandos del puesto de conducción y de
la consola central.
Tenga cuidado.


Parasol

Para evitar el deslumbramiento frontal,
despliegue el parasol hacia abajo.
En el parasol del conductor hay una
solapa que permite colocar tarjetas de
peaje, tíckets, etc.


Compartimentos bajo los
asientos
El vehículo puede disponer de
compartimentos situados en el suelo,
bajo los asientos delanteros.
El utillaje está guardado bajo el
asiento izquierdo. Avance el asiento
para acceder con mayor facilidad al
compartimento.

Vida a bordo

72


Iluminación/extinción automática

La luz de techo delantera se enciende al
quitar la llave de contacto, al desbloquear
el vehículo, a la apertura de una de las
puertas delanteras y para la localización
del vehículo con el telemando.
Se apaga progresivamente después
de poner el contacto y al bloquear el
vehículo. Cabina: iluminación a la
apertura de una de las
puertas delanteras. Se encienden y se apagan con
un interruptor manual, contacto
puesto.

Espacio de carga: iluminación
a la apertura de una de las
puertas traseras.
Si las puertas se quedan
abiertas durante unos minutos,
las luces de techo se apagan.
Apagada permanentemente. Iluminación permanente,
contacto puesto.
Luz de techo delantera

LUCES DE TECHO


Luz de techo trasera

Luces de lectura individuales delanteras

3
Vida a bordo
73
ERGONOMÍA Y CONFOR

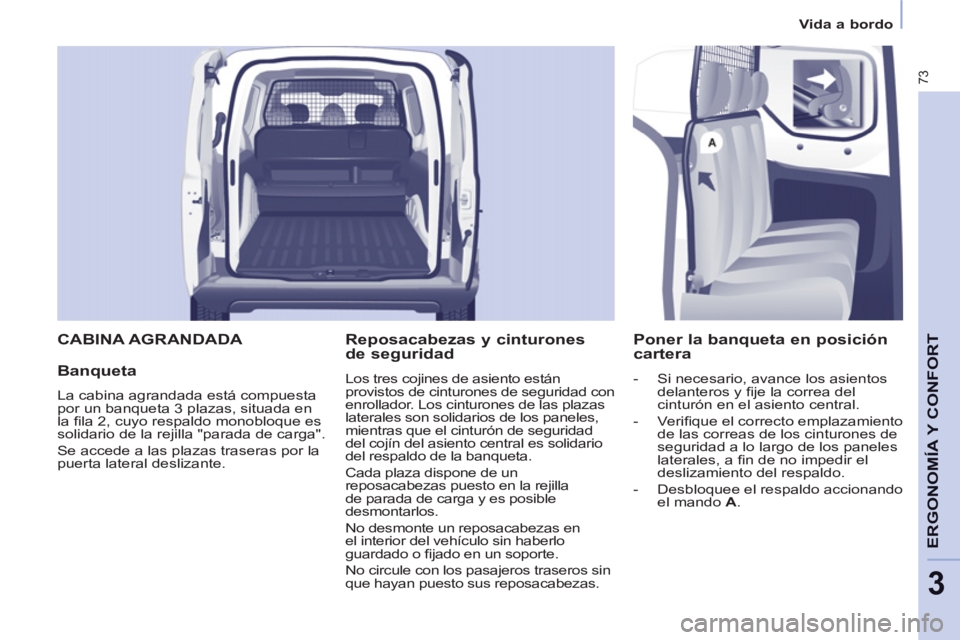

T CABINA AGRANDADA

Banqueta

La cabina agrandada está compuesta
por un banqueta 3 plazas, situada en
la fi la 2, cuyo respaldo monobloque es
solidario de la rejilla "parada de carga".
Se accede a las plazas traseras por la
puerta lateral deslizante.


Reposacabezas y cinturones
de seguridad
Los tres cojines de asiento están
provistos de cinturones de seguridad con
enrollador. Los cinturones de las plazas
laterales son solidarios de los paneles,
mientras que el cinturón de seguridad
del cojín del asiento central es solidario
del respaldo de la banqueta.
Cada plaza dispone de un
reposacabezas puesto en la rejilla
de parada de carga y es posible
desmontarlos.
No desmonte un reposacabezas en
el interior del vehículo sin haberlo
guardado o fi jado en un soporte.
No circule con los pasajeros traseros sin
que hayan puesto sus reposacabezas.


Poner la banqueta en posición
cartera


- Si necesario, avance los asientos
delanteros y fi je la correa del
cinturón en el asiento central.

- Ve r ifi que el correcto emplazamiento
de las correas de los cinturones de
seguridad a lo largo de los paneles
laterales, a fi n de no impedir el
deslizamiento del respaldo.

- Desbloquee el respaldo accionando
el mando A
.

Vida a bordo

74

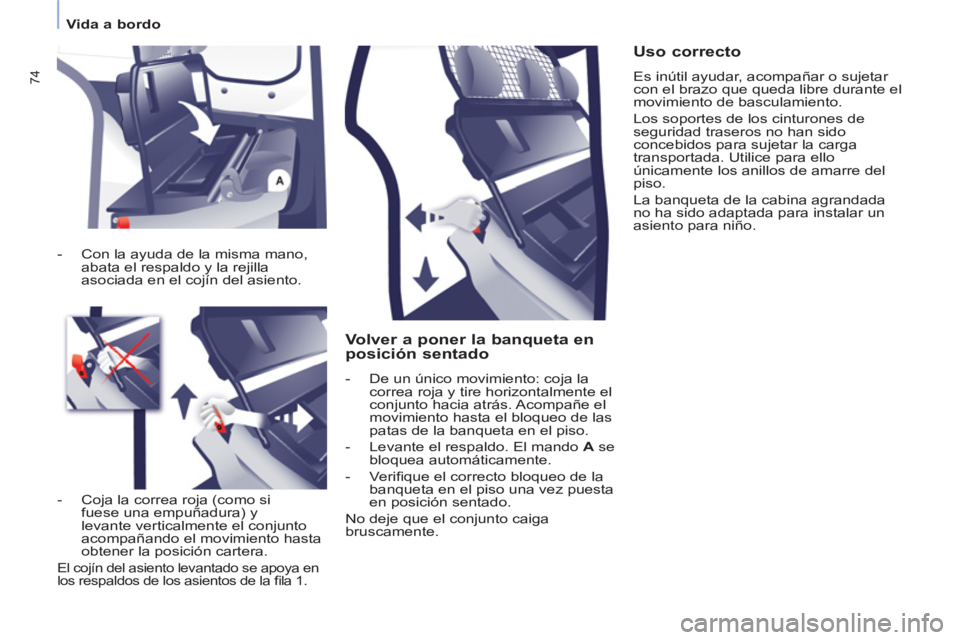

Volver a poner la banqueta en
posición sentado


- De un único movimiento: coja la
correa roja y tire horizontalmente el
conjunto hacia atrás. Acompañe el
movimiento hasta el bloqueo de las
patas de la banqueta en el piso.

- Levante el respaldo. El mando A
se
bloquea automáticamente.

- Verifi que el correcto bloqueo de la
banqueta en el piso una vez puesta
en posición sentado.
No deje que el conjunto caiga
bruscamente.


Uso correcto

Es inútil ayudar, acompañar o sujetar
con el brazo que queda libre durante el
movimiento de basculamiento.
Los soportes de los cinturones de
seguridad traseros no han sido
concebidos para sujetar la carga
transportada. Utilice para ello
únicamente los anillos de amarre del
piso.
La banqueta de la cabina agrandada
no ha sido adaptada para instalar un
asiento para niño.

- Con la ayuda de la misma mano,
abata el respaldo y la rejilla
asociada en el cojín del asiento.

- Coja la correa roja (como si
fuese una empuñadura) y
levante verticalmente el conjunto
acompañando el movimiento hasta
obtener la posición cartera.

El cojín del asiento levantado se apoya en
los respaldos de los asientos de la fi la 1.

3
Vida a bordo
75
ERGONOMÍA Y CONFOR

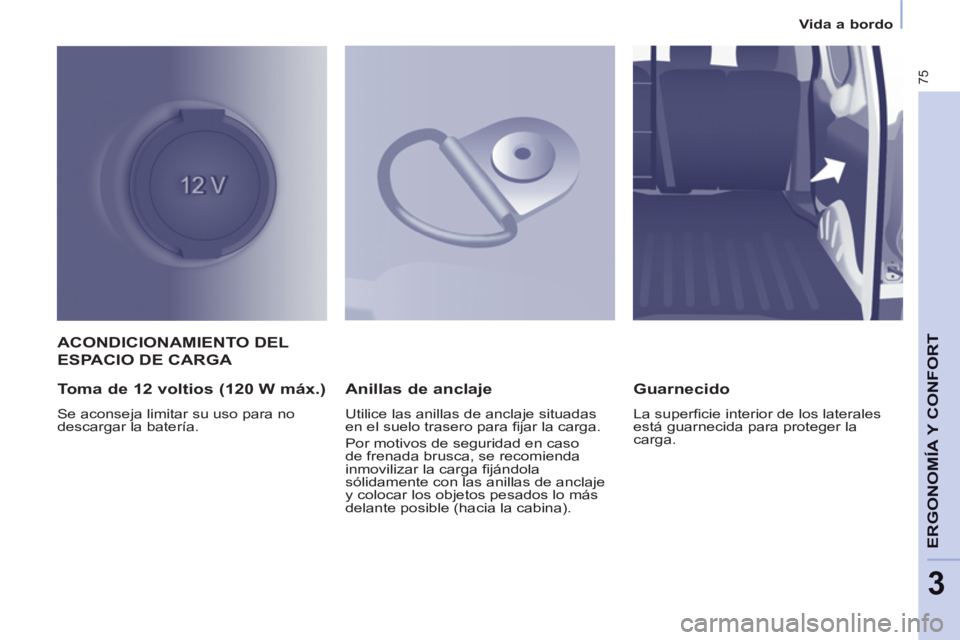

TACONDICIONAMIENTO DEL
ESPACIO DE CARGA

Toma de 12 voltios (120 W máx.)

Se aconseja limitar su uso para no
descargar la batería.


Anillas de anclaje

Utilice las anillas de anclaje situadas
en el suelo trasero para fi jar la carga.
Por motivos de seguridad en caso
de frenada brusca, se recomienda
inmovilizar la carga fi jándola
sólidamente con las anillas de anclaje
y colocar los objetos pesados lo más
delante posible (hacia la cabina).


Guarnecido

La superfi cie interior de los laterales
está guarnecida para proteger la
carga.

Vida a bordo

76

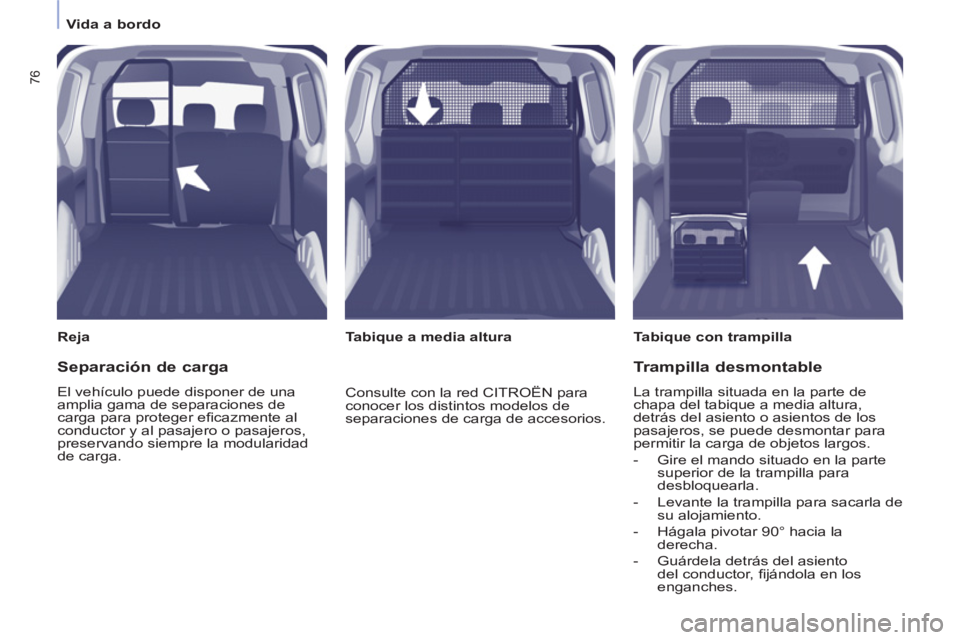

Reja

Tabique con trampilla


Tabique a media altura


Separación de carga

El vehículo puede disponer de una
amplia gama de separaciones de
carga para proteger efi cazmente al
conductor y al pasajero o pasajeros,
preservando siempre la modularidad
de carga.

Trampilla desmontable

La trampilla situada en la parte de
chapa del tabique a media altura,
detrás del asiento o asientos de los
pasajeros, se puede desmontar para
permitir la carga de objetos largos.


- Gire el mando situado en la parte
superior de la trampilla para
desbloquearla.

- Levante la trampilla para sacarla de
su alojamiento.

- Hágala pivotar 90° hacia la
derecha.

- Guárdela detrás del asiento
del conductor, fi jándola en los
enganches.
Consulte con la red CITROËN para
conocer los distintos modelos de
separaciones de carga de accesorios.

3
Vida a bordo
77
ERGONOMÍA Y CONFOR

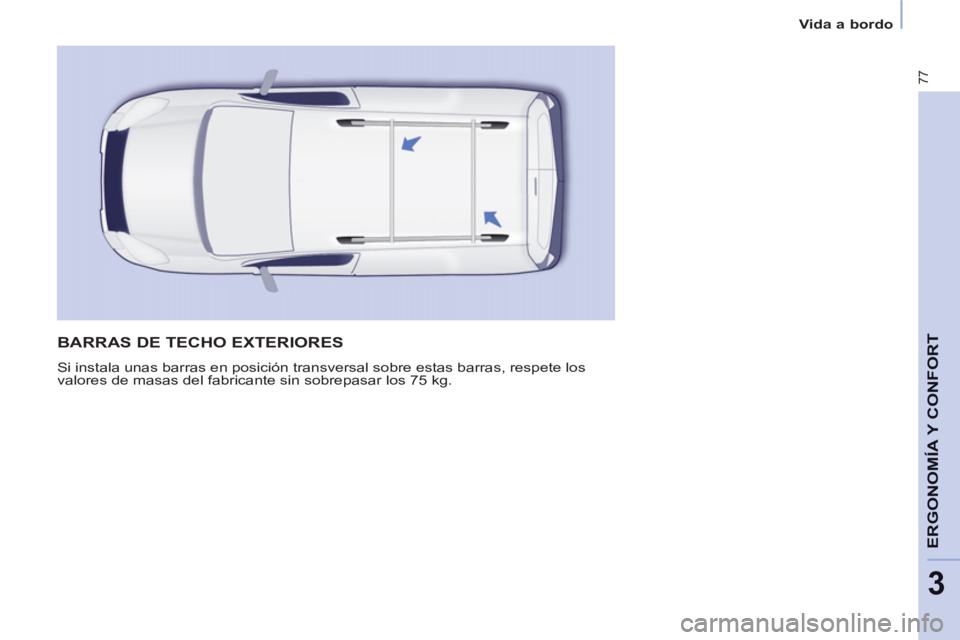

T BARRAS DE TECHO EXTERIORES

Si instala unas barras en posición transversal sobre estas barras, respete los
valores de masas del fabricante sin sobrepasar los 75 kg.

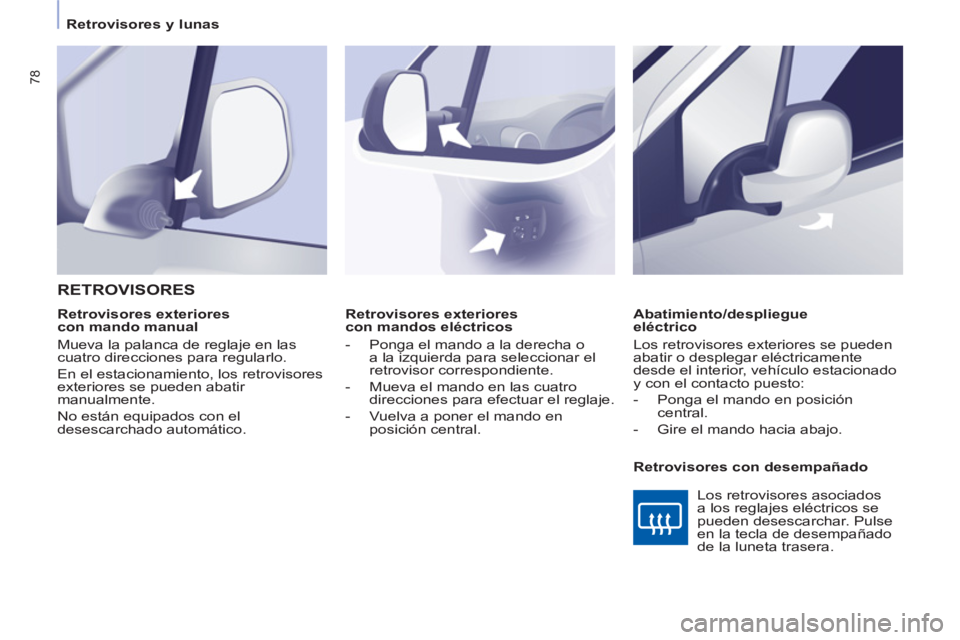

Retrovisores y lunas

78



Retrovisores exteriores
con mandos eléctricos


- Ponga el mando a la derecha o
a la izquierda para seleccionar el
retrovisor correspondiente.

- Mueva el mando en las cuatro
direcciones para efectuar el reglaje.

- Vuelva a poner el mando en
posición central.

Abatimiento/despliegue
eléctrico
Los retrovisores exteriores se pueden
abatir o desplegar eléctricamente
desde el interior, vehículo estacionado
y con el contacto puesto:


- Ponga el mando en posición
central.

- Gire el mando hacia abajo.



RETROVISORES


Retrovisores con desempañado
Retrovisores exteriores
con mando manual
Mueva la palanca de reglaje en las
cuatro direcciones para regularlo.
En el estacionamiento, los retrovisores
exteriores se pueden abatir
manualmente.
No están equipados con el
desescarchado automático.

Los retrovisores asociados
a los reglajes eléctricos se
pueden desescarchar. Pulse
en la tecla de desempañado
de la luneta trasera.
