Niveles
109
REVISIONE
S
6
NIVELES
Cambio de aceite
Debe efectuarse imperativamente en
los intervalos previstos, y el grado de
viscosidad del aceite elegido deberá
responder a las exigencias conforme al
plan de mantenimiento del fabricante.
Consulte las recomendaciones en la
red CITROËN.
Antes de efectuar el llenado, saque la
varilla de nivel manual.
Compruebe el nivel después del
llenado (no debe sobrepasar el nivel
máximo).
Enrosque el tapón del cárter antes de
cerrar el capó.
Nivel del líquido de frenos
El cambio debe efectuarse
imperativamente en los intervalos
previstos, conforme al plan de
mantenimiento del fabricante.
Utilice los fl uidos recomendados por
el fabricante, que responden a las
Normas DOT4.
El nivel debe estar entre las marcas
MINI y MAXI situadas en el depósito.
La necesidad de añadir líquido con
frecuencia indica un fallo que se debe
controlar lo antes posible en la red
CITROËN o en un taller cualifi cado.
Testigos
Si es necesario desmontar/montar
la tapa estilo del motor, manipúlela
con cuidado para no deteriorar las
grapas de fi jación.
Nivel de aceite
Se recomienda efectuar este control
cada 5 000 kms y completar el nivel
si es necesario entre dos cambios de
aceite.
La revisión se realiza con el vehículo
en horizontal y el motor frío,
sirviéndose de la varilla manual.
Varilla de nivel manual
En la varilla de nivel hay
2 marcas:
A = máximo
Si sobrepasa esta
marca, consulte con la
red CITROËN o con un
taller cualifi cado.
B = mínimo
Nunca debe estar por
debajo de esta marca.
Para preservar la
fi abilidad de los motores
y los dispositivos de
anticontaminación, se
prohibe utilizar aditivos
en el aceite motor.
Elección del grado de viscosidad
En todos los casos, el aceite escogido
deberá responder a las exigencias del
fabricante.
Estas operaciones corresponden
al mantenimiento habitual para
el funcionamiento correcto del
vehículo. Consulte las recomendaciones
en la red CITROËN o en la guía de
mantenimiento y de garantías entregada
con la documentación de a bordo.
La verifi cación mediante los
testigos del cuadro de a bordo se
detalla en el capítulo 2, consulte el
apartado "Puesto de conducción".
Page 112 of 272
Niveles
11 0
Nivel del líquido de
refrigeración
Utilice exclusivamente el líquido
recomendado por el fabricante.
De lo contrario, podría deteriorar
gravemente su motor.
Cuando el motor está caliente, el
motoventilador regula la temperatura
del líquido de refrigeración. Este
motoventilador puede funcionar con el
contacto cortado. Además, dado que
el circuito de refrigeración está bajo
presión, debe esperar al menos una
hora tras haber parado el motor para
intervenir.
Para evitar el riesgo de quemaduras,
desenrosque el tapón 1/4 de vuelta
para dejar que disminuya la presión.
Una vez haya disminuido la presión,
retire el tapón y complete el nivel con
líquido de refrigeración.
La necesidad de añadir líquido con
frecuencia indica un fallo que se debe
controlar lo antes posible en la red
CITROËN.
Nivel del líquido de dirección
asistida
Con el vehículo sobre suelo horizontal y el
motor frío, desenrosque el tapón solidario
a la varilla y compruebe el nivel, que debe
situarse entre las marcas MINI y MAXI.
Para regenerar el fi ltro, se recomienda
circular lo antes posible, y cuando las
condiciones de circulación lo permitan,
a una velocidad de 60 km/h o superior
durante al menos cinco minutos (hasta
que el mensaje desaparezca y se
extinga el testigo de servicio).
Durante la regeneración del fi ltro de
partículas, pueden constatarse ruidos
de relé debajo del salpicadero.
Si el mensaje no desaparece o
el testigo de servicio permanece
encendido, consulte con la red
CITROËN o con un taller cualifi cado.
Puesta a nivel
El nivel debe estar entre las marcas
MINI y MAXI situadas en el vaso de
expansión. Si el complemento es
superior a 1 litro, haga que la red
CITROËN o un taller cualifi cado revise
el circuito.
Nivel del líquido lavaparabrisas
y lavafaros
Para una calidad óptima de limpieza y
por su propia seguridad, se recomienda
utilizar los productos de la gama
CITROËN.
Para garantizar una limpieza óptima
y evitar la escarcha, la puesta a nivel
o el cambio de este líquido no debe
efectuarse con agua.
Capacidad del depósito lavaparabrisas:
aproximadamente 3 litros.
Si su vehículo está equipado con
lavafaros, la capacidad del depósito es
de 6 litros.
Nivel de aditivo gasoil
(Diésel con filtro de
partículas)
Puesta a nivel
El nivel de este aditivo debe
completarse lo antes posible e
imperativamente en la red CITROËN o
en un taller cualifi cado.
Productos usados
Evite cualquier contacto prolongado
del aceite usado con la piel.
El líquido de frenos es nocivo para la
salud y muy corrosivo.
No tire el aceite usado, el líquido de
frenos ni el líquido de refrigeración en
las alcantarillas o al suelo; vacíelo en
los contenedores especiales para ello
de la red CITROËN. El nivel mínimo de este aditivo se
indica mediante el encendido del
testigo de servicio, acompañado de
una señal sonora y de un mensaje en
la pantalla.
La indicación del nivel mínimo con el
motor en marcha se debe a un principio
de saturación del fi ltro de partículas
(condiciones de circulación de tipo
urbano excepcionalmente prolongadas:
velocidad reducida, atascos...).
Page 113 of 272
Controles
111
REVISIONE
S
6
CONTROLES
Filtro de carbón y filtro de polen
Los fi ltros se pueden cambiar a través
de una trampilla de acceso situada
debajo de la guantera.
El fi ltro de carbón permite un fi ltrado
permanente y la eliminación de la
suciedad.
Un fi ltro de polen sucio puede
deteriorar las prestaciones del sistema
de aire acondicionado y generar olores
no deseados.
Se recomienda utilizar un fi ltro de
polen combinado. Gracias a su
segundo fi ltro activo específi co,
contribuye a la purifi cación del aire
aspirado por los ocupantes y a la
limpieza del habitáculo (reducción de
los síntomas alérgicos, de los malos
olores y de los depósitos grasos).
Filtro de partículas (Diésel)
El mantenimiento del fi ltro
de partículas debe realizarse
imperativamente en la red CITROËN.
Al acelerar, después de una
circulación prolongada del vehículo
a muy baja velocidad o al ralentí,
excepcionalmente puede constatar
unas emisiones de vapor de agua por
el escape. Este vapor de agua no tiene
consecuencias en el comportamiento
del vehículo ni repercute en el medio
ambiente.
Batería
Antes de la llegada del invierno, revise
la batería en la Red CITROËN o en un
taller cualifi cado.
Pastillas de freno
El desgaste de los frenos depende del estilo
de conducción, especialmente en el caso de
los vehículos que se utilizan en ciudad para
recorridos cortos. Puede resultar necesario
realizar el control del estado de los frenos
incluso entre las revisiones del vehículo.
Si no hay fuga en el circuito, una disminución
importante del nivel del líquido de frenos
indica un desgaste de las pastillas de freno.
Estado de desgaste de los
discos/tambores de freno
Para más información relativa al
control del estado de los discos/
tambores de freno, consulte con la red
CITROËN.
Freno de estacionamiento
Un gran recorrido del freno de
estacionamiento, o la constatación
de una pérdida de efi cacia de este
sistema exige la realización de un
reglaje incluso entre dos revisiones.
Haga que la red CITROËN o un taller
cualifi cado revise el sistema.
Filtro de aceite
Sustituya periódicamente el fi ltro,
según la recomendación del plan de
mantenimiento. Consulte la guía de mantenimiento
y de garantías para conocer la
periodicidad de sustitución de estos
elementos.
En función del entorno (atmósfera
polvorienta...) y del uso del vehículo
(conducción urbana...) duplique los
cambios si es necesario.
Page 114 of 272
Controles
11 2
Para efectuar la revisión de los
principales niveles y el control
de ciertos elementos, conforme
al plan de mantenimiento del
fabricante, remítase a las páginas que
corresponden a la motorización de su
vehículo en el carnet de mantenimiento
y de garantías.
Purga del agua contenida en el
filtro de gasoil
Caja de velocidades manual
Controle el nivel según el plan de
mantenimiento del fabricante.
Utilice únicamente productos
recomendados por CITROËN
o productos de calidad y de
características equivalentes.
A fi n de optimizar órganos tan
importantes como el circuito de
frenada, CITROËN selecciona y
propone productos muy específi cos.
A fi n de no dañar los órganos
eléctricos, está totalmente prohibido
utilizar el lavado a alta presión para
limpiar el compartimento motor.
Después de lavar el vehículo, la
humedad, o en invierno, el hielo se
pueda formar en los discos y las
pastillas de freno puede disminuir
la efi cacia de la frenada. Efectúe
maniobras de frenada suaves para
secar y deshelar los frenos. Si este testigo se enciende,
purgue el fi ltro. En caso
contrario, púrguelo
regularmente cada vez que
cambie el aceite del motor.
Para evacuar el agua, afl oje el tornillo
de purga situado en el fi ltro.
Opere hasta la evacuación completa
del agua en el tubo transparente y
después apriete el tornillo de purga.
Los motores HDi incorporan una
tecnología avanzada. Cualquier
intervención requiere una cualifi cación
particular garantizada por la red
CITROËN.
Según destino.
Page 115 of 272
Carburante
11 3
REVISIONE
S
6
LLENADO DEL DEPÓSITO
Reserva de carburante
Llenado
El repostaje de carburante se efectúa
con el motor parado
.
- Abra la tapa de carburante.
- Introduzca la llave y después gírela
un cuarto de vuelta.
- Retire el tapón y engánchelo en la
patilla situada en la cara interior de
la tapa.
Durante el llenado, tapa de
carburante abierta, procure que
ninguna persona intente abrir la
puerta lateral deslizante. Cuando se alcanza la reserva
del depósito, este testigo se
enciende.
La primera vez que se enciende, el despósito
contiene aproximadamente 8 litros
, en
función del estilo de conducción y de la
motorización. Efectúe sin falta un repostaje
de carburante para evitar la detención del
vehículo.
No circule nunca hasta quedarse sin
carburante, ya que podría dañar los
sistemas de anticontaminación e inyección.
Calidad del carburante utilizado
para los motores gasolina
Una etiqueta pegada en el interior
de la tapa le recuerda el tipo de
carburante que debe utilizar.
El repostaje de carburante debe ser
superior a 5 litros para que el indicador
de nivel de carburante lo tenga en
cuenta.
La apertura del tapón puede provocar
un ruido de aspiración de aire. Esta
depresión, absolutamente normal, la
provoca la estanqueidad del circuito de
carburante.
Cuando llene el depósito, no insista
más allá del tercer
corte de la pistola,
ya que podría generar fallos de
funcionamiento.
La capacidad del depósito es de
aproximadamente 60 litros.
- Después de llenar el depósito,
bloquee el tapón y cierre la tapa.
Los motores gasolina son
perfectamente compatibles con los
biocarburantes gasolina de tipo E10 o
E24 (que contienen un 10% o 24%
de etanol) conformes a las normas
europeas EN 228 y EN 15376.
Los carburantes de tipo E85 (que
contienen hasta un 85% de etanol)
están exclusivamente reservados a
los vehículos comercializados para la
utilización de este tipo de carburante
(vehículos BioFlex). La calidad del
etanol debe ajustarse a la norma
europea EN 15293.
Sólo en Brasil se comercializan
vehículos específi cos que funcionan
con carburantes que contienen hasta
un 100% de etanol (tipo E100).
Page 116 of 272
DIESEL
Carburante
11 4
CIRCUITO DE CARBURANTE
NEUTRALIZADO
En caso de choque importante, existe un
dispositivo que corta automáticamente la
alimentación del carburante al motor.
El parpadeo de este testigo
va acompañado de un
mensaje en la pantalla.
Ve r ifi que la ausencia de olor y de fuga
de carburante fuera del vehículo y
restablezca la alimentación:
- corte el contacto (posición STOP),
- retire la llave del contacto,
- vuelva a poner la llave de contacto,
- ponga el contacto y arranque.
BOMBA DE CEBADO DIÉSEL
En caso de quedarse sin carburante,
es necesario cebar el circuito:
- Realice un repostaje de carburante
de al menos cinco litros de gasoil.
- Accione la bomba manual de
cebado, situada bajo el capó motor,
debajo de la tapa de protección.
- Accione el motor de arranque
hasta que el motor se ponga en
funcionamiento.
Remítase al capítulo 6, apartado
"Compartimento motor".
Calidad del carburante utilizado
para los motores diésel
Los motores diésel son perfectamente
compatibles con los biocarburantes
conformes con los estándares actuales
y futuros europeos (gasoil que respete
la norma EN 590 mezclado con un
biocarburante que respete la norma
EN 14214) que se pueden distribuir en
gasolineras (incorporación posible de
un 0% a un 7% de Éster Metílico de
Ácidos Grasos).
Es posible utilizar el biocarburante
B30 en determinados motores diésel.
No obstante, esta utilización está
condicionada a la aplicación estricta
de las condiciones particulares de
mantenimiento. Consulte en la Red
CITROËN o en un taller cualifi cado.
El uso de cualquier otro tipo de
(bio)carburante (aceites vegetales
o animales puros o diluidos, fuel-oil
doméstico...), está terminantemente
prohibido ya que podría dañar el motor
y el circuito de carburante.
Page 117 of 272
11 5
Batería
AYUDA RÁPID
A
7
BATERÍA
Antes de desconectar la batería, debe
esperar 2 minutos después de cortar el
contacto.
No desconecte los terminales mientras
el motor en marcha.
No recargue las baterías sin haber
desconectado los terminales.
Después de volver a conectar la
batería, ponga el contacto y espere
1 minuto antes de arrancar para
permitir la inicialización de los sistemas
electrónicos. No obstante, si tras esta
ligera manipulación, subsisten ligeras
perturbaciones, consulte en la red
CITROËN o en un taller cualifi cado.
Después de cambiar una lámpara,
espere aproximadamente 3 minutos
para volver a conectar la batería.
Se aconseja desconectar la
batería cuando el vehículo vaya a
estar inmovilizado durante más de
un mes.
Recarga de la batería mediante
un cargador de batería
- Desconecte la batería.
- Respete las instrucciones de uso
facilitadas por el fabricante del
cargador.
- Conecte la batería empezando por
el borne (-).
- Compruebe la limpieza de
los bornes y los terminales.
Si están cubiertos de sulfato
(depósito blanquecino o verdoso),
desmóntelos y límpielos.
Arranque a partir de una batería
auxiliar
- Conecte el cable rojo a los bornes
(+) de las dos baterías.
- Conecte un extremo del cable
verde o negro al borne (-) de la
batería auxiliar.
- Conecte el otro extremo del cable
verde o negro a un punto de masa
del vehículo averíado, lo más lejos
posible de la batería.
- Accione el arranque, deje el motor
en funcionamiento.
- Espere a que vuelva al ralentí y
desconecte los cables.
Esta etiqueta indica el uso de
una batería de plomo de 12 V
de tecnología y características
específi cas, que requiere la
intervención de la Red CITROËN
o de un taller cualifi cado para su
desconexión o sustitución.
El incumplimiento de estas consignas
puede provocar un desgaste
prematuro de la batería.
Después de volver a montar la batería,
el Stop & Start no estará activo hasta
unas horas después, en función de
las condiciones meteorológicas y del
estado de carga de la batería (hasta un
máximo de 8 horas aproximadamente).
No es necesario desconectar la batería
del Stop & Start para recargarla.
Page 118 of 272
11 6
Batería
MODO ECONOMÍA
Después de parar el motor, llave en
posición contacto, ciertas funciones
(limpiaparabrisas, elevalunas, luces de
techo, autorradio, etc.) solamente se
pueden utilizar durante un acumulado
de treinta minutos, con el fi n de no
descargar la batería.
Una vez pasados estos treinta
minutos, las funciones activas se
ponen en vigilancia y el testigo de la
batería parpadea acompañado de un
mensaje en la pantalla.
Para volver a utilizar de manera
inmediata estas funciones, hay que
arrancar el motor y dejar que gire
unos segundos.
El tiempo que dispondrá será el doble
del tiempo de la puesta en marcha del
motor. No obstante, este tiempo estará
siempre comprendido entre cinco y
treinta minutos.
Una batería descargada no permite
poner en marcha el motor.
Page 119 of 272
Cambiar una rueda
11 7
7

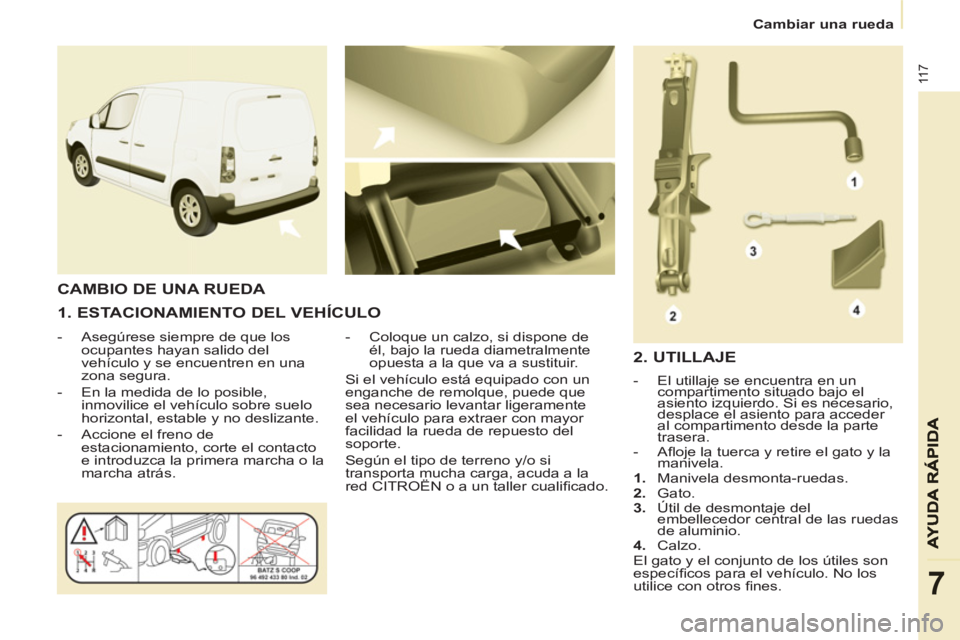

1. ESTACIONAMIENTO DEL VEHÍCULO
- Asegúrese siempre de que los
ocupantes hayan salido del
vehículo y se encuentren en una
zona segura.
- En la medida de lo posible,
inmovilice el vehículo sobre suelo
horizontal, estable y no deslizante.
- Accione el freno de
estacionamiento, corte el contacto
e introduzca la primera marcha o la
marcha atrás.
- Coloque un calzo, si dispone de
él, bajo la rueda diametralmente
opuesta a la que va a sustituir.
Si el vehículo está equipado con un
enganche de remolque, puede que
sea necesario levantar ligeramente
el vehículo para extraer con mayor
facilidad la rueda de repuesto del
soporte.
Según el tipo de terreno y/o si
transporta mucha carga, acuda a la
red CITROËN o a un taller cualifi cado.
CAMBIO DE UNA RUEDA
2. UTILLAJE
- El utillaje se encuentra en un
compartimento situado bajo el
asiento izquierdo. Si es necesario,
desplace el asiento para acceder
al compartimento desde la parte
trasera.
- Afl oje la tuerca y retire el gato y la
manivela.
1.
Manivela desmonta-ruedas.
2.
Gato.
3.
Útil de desmontaje del
embellecedor central de las ruedas
de aluminio.
4.
Calzo.
El gato y el conjunto de los útiles son
específi cos para el vehículo. No los
utilice con otros fi nes.
Page 120 of 272
Cambiar una rueda
11 8
3. RUEDA DE REPUESTO
- Suelte el soporte del gancho y
coloque la rueda de repuesto cerca
de la rueda que va a cambiar.
- Afl oje el tornillo con la manivela
desmonta-ruedas hasta que el
soporte baje al máximo.
- Abra las puertas traseras para
acceder a la rueda de repuesto.
