CITROEN BERLINGO ELECTRIC 2015 Omistajan Käsikirjat (in Finnish)

2


Hallintalaitteet

29

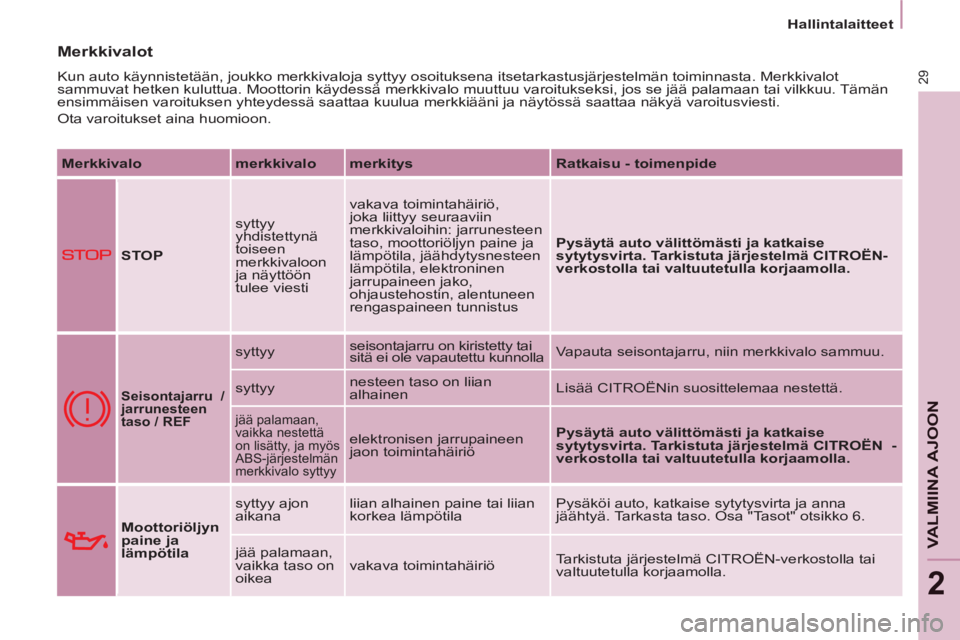

VALMIINA AJOON
Merkkivalot

Kun auto käynnistetään, joukko merkkivaloja syttyy osoituksena itsetarkastusjärjestelmän toiminnasta. Merkkivalot
sammuvat hetken kuluttua. Moottorin käydessä merkkivalo muuttuu varoitukseksi, jos se jää palamaan tai vilkkuu. Tämän
ensimmäisen varoituksen yhteydessä saattaa kuulua merkkiääni ja näytössä saattaa näkyä varoitusviesti.
Ota varoitukset aina huomioon.

Merkkivalo

merkkivalo

merkitys

Ratkaisu - toimenpide



STOP

syttyy
yhdistettynä
toiseen
merkkivaloon
ja näyttöön
tulee viesti vakava toimintahäiriö,
joka liittyy seuraaviin
merkkivaloihin: jarrunesteen
taso, moottoriöljyn paine ja
lämpötila, jäähdytysnesteen
lämpötila, elektroninen
jarrupaineen jako,
ohjaustehostin, alentuneen
rengaspaineen tunnistus
Pysäytä auto välittömästi ja katkaise
sytytysvirta

. Tarkistuta järjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla.



Seisontajarru /
jarrunesteen
taso / REF


syttyy seisontajarru on kiristetty tai
sitä ei ole vapautettu kunnolla Vapauta seisontajarru, niin merkkivalo sammuu.
syttyy nesteen taso on liian
alhainen Lisää CITROËNin suosittelemaa nestettä.

jää palamaan,
vaikka nestettä
on lisätty, ja myös
ABS-järjestelmän
merkkivalo syttyy
elektronisen jarrupaineen
jaon toimintahäiriö
Pysäytä auto välittömästi ja katkaise
sytytysvirta. Tarkistuta järjestelmä CITROËN -
verkostolla tai valtuutetulla korjaamolla.

Moottoriöljyn
paine ja
lämpötila
syttyy ajon
aikana liian alhainen paine tai liian
korkea lämpötila Pysäköi auto, katkaise sytytysvirta ja anna
jäähtyä. Tarkasta taso. Osa "Tasot" otsikko 6.
jää palamaan,
vaikka taso on
oikea vakava toimintahäiriö Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetulla korjaamolla.

Hallintalaitteet

30

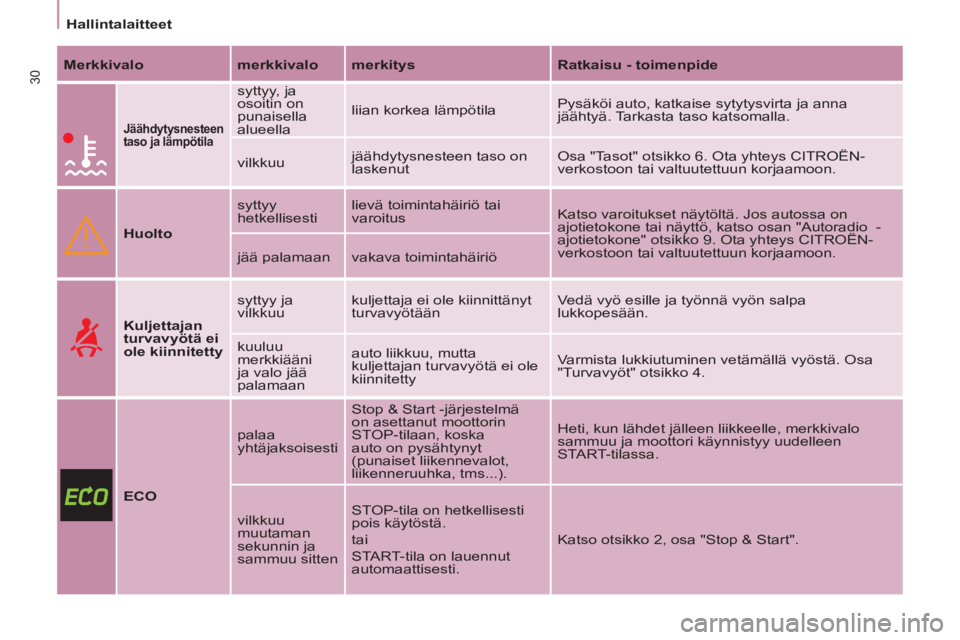

Merkkivalo

merkkivalo

merkitys

Ratkaisu - toimenpide




Jäähdytysnesteen
taso ja lämpötila

syttyy, ja
osoitin on
punaisella
alueella liian korkea lämpötila Pysäköi auto, katkaise sytytysvirta ja anna
jäähtyä. Tarkasta taso katsomalla.
vilkkuu jäähdytysnesteen taso on
laskenut Osa "Tasot" otsikko 6. Ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.


Huolto
syttyy
hetkellisesti lievä toimintahäiriö tai
varoitus Katso varoitukset näytöltä. Jos autossa on
ajotietokone tai näyttö, katso osan "Autoradio -
ajotietokone" otsikko 9. Ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
jää palamaan vakava toimintahäiriö



Kuljettajan
turvavyötä ei
ole kiinnitetty
syttyy ja
vilkkuu kuljettaja ei ole kiinnittänyt
turvavyötään Vedä vyö esille ja työnnä vyön salpa
lukkopesään.
kuuluu
merkkiääni
ja valo jää
palamaan auto liikkuu, mutta
kuljettajan turvavyötä ei ole
kiinnitetty Varmista lukkiutuminen vetämällä vyöstä. Osa
"Turvavyöt" otsikko 4.


ECO
palaa
yhtäjaksoisesti Stop & Start -järjestelmä
on asettanut moottorin
STOP-tilaan, koska
auto on pysähtynyt
(punaiset liikennevalot,
liikenneruuhka, tms...). Heti, kun lähdet jälleen liikkeelle, merkkivalo
sammuu ja moottori käynnistyy uudelleen
START-tilassa.
vilkkuu
muutaman
sekunnin ja
sammuu sitten STOP-tila on hetkellisesti
pois käytöstä.
tai
START-tila on lauennut
automaattisesti. Katso otsikko 2, osa "Stop & Start".

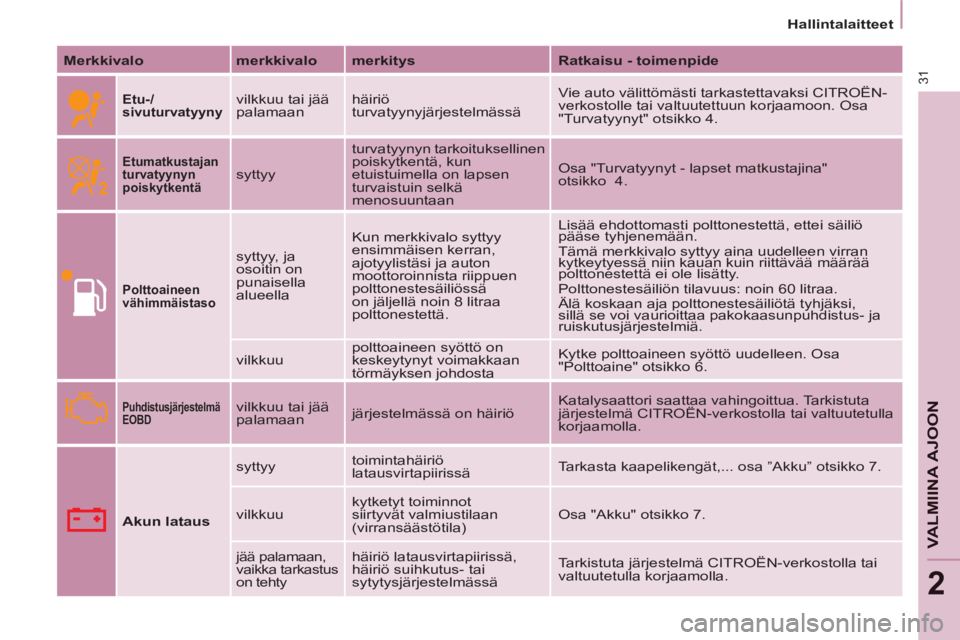

2


Hallintalaitteet

31
VALMIINA AJOON


Merkkivalo

merkkivalo

merkitys

Ratkaisu - toimenpide



Etu-/
sivuturvatyyny

vilkkuu tai jää
palamaan häiriö
turvatyynyjärjestelmässä Vie auto välittömästi tarkastettavaksi CITROËN-
verkostolle tai valtuutettuun korjaamoon. Osa
"Turvatyynyt" otsikko 4.

Etumatkustajan
turvatyynyn
poiskytkentä

syttyy turvatyynyn tarkoituksellinen
poiskytkentä, kun
etuistuimella on lapsen
turvaistuin selkä
menosuuntaan Osa "Turvatyynyt - lapset matkustajina"
otsikko 4.

Polttoaineen
vähimmäistaso


syttyy, ja
osoitin on
punaisella
alueella Kun merkkivalo syttyy
ensimmäisen kerran,
ajotyylistäsi ja auton
moottoroinnista riippuen
polttonestesäiliössä
on jäljellä noin 8 litraa
polttonestettä. Lisää ehdottomasti polttonestettä, ettei säiliö
pääse tyhjenemään.
Tämä merkkivalo syttyy aina uudelleen virran
kytkeytyessä niin kauan kuin riittävää määrää
polttonestettä ei ole lisätty.
Polttonestesäiliön tilavuus: noin 60 litraa.
Älä koskaan aja polttonestesäiliötä tyhjäksi,
sillä se voi vaurioittaa pakokaasunpuhdistus- ja
ruiskutusjärjestelmiä.
vilkkuu polttoaineen syöttö on
keskeytynyt voimakkaan
törmäyksen johdosta Kytke polttoaineen syöttö uudelleen. Osa
"Polttoaine" otsikko 6.

Puhdistusjärjestelmä
EOBD
vilkkuu tai jää
palamaan järjestelmässä on häiriö Katalysaattori saattaa vahingoittua. Tarkistuta
järjestelmä CITROËN-verkostolla tai valtuutetulla
korjaamolla.

Akun lataus
syttyy toimintahäiriö
latausvirtapiirissä Tarkasta kaapelikengät,... osa ”Akku” otsikko 7.
vilkkuu kytketyt toiminnot
siirtyvät valmiustilaan
(virransäästötila) Osa "Akku" otsikko 7.

jää palamaan,
vaikka tarkastus
on tehty häiriö latausvirtapiirissä,
häiriö suihkutus- tai
sytytysjärjestelmässä Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetulla korjaamolla.

ABS


Hallintalaitteet

32

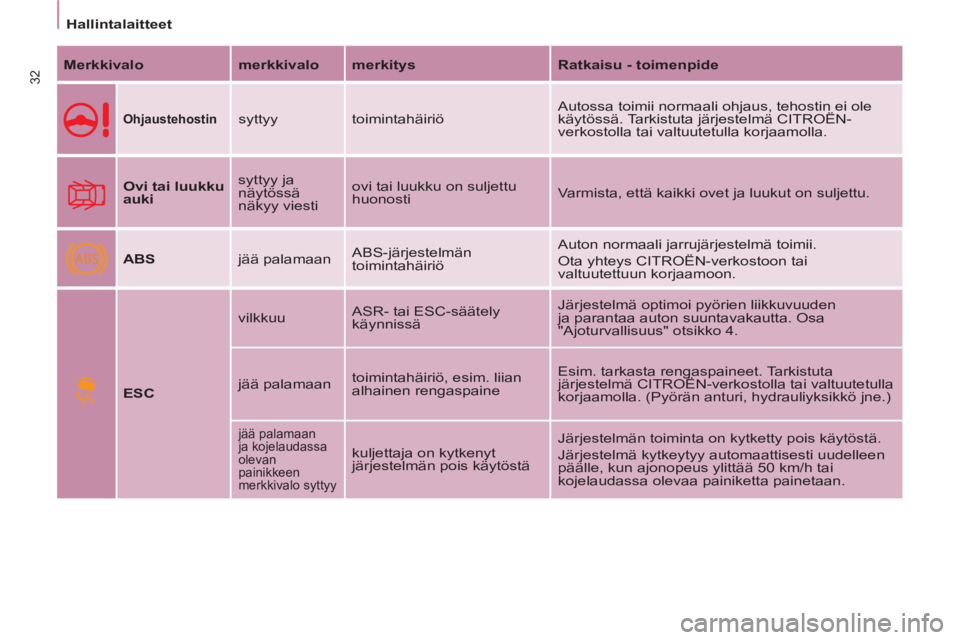

Merkkivalo

merkkivalo

merkitys

Ratkaisu - toimenpide



Ohjaustehostin

syttyy toimintahäiriö Autossa toimii normaali ohjaus, tehostin ei ole
käytössä. Tarkistuta järjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla.

Ovi tai luukku
auki
syttyy ja
näytössä
näkyy viesti ovi tai luukku on suljettu
huonosti Varmista, että kaikki ovet ja luukut on suljettu.

ABS
jää palamaan ABS-järjestelmän
toimintahäiriö Auton normaali jarrujärjestelmä toimii.
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.

ESC
vilkkuu ASR- tai ESC-säätely
käynnissä Järjestelmä optimoi pyörien liikkuvuuden
ja parantaa auton suuntavakautta. Osa
"Ajoturvallisuus" otsikko 4.
jää palamaan toimintahäiriö, esim. liian
alhainen rengaspaine Esim. tarkasta rengaspaineet. Tarkistuta
järjestelmä CITROËN-verkostolla tai valtuutetulla
korjaamolla. (Pyörän anturi, hydrauliyksikkö jne.)
jää palamaan
ja kojelaudassa
olevan
painikkeen
merkkivalo syttyy
kuljettaja on kytkenyt
järjestelmän pois käytöstä Järjestelmän toiminta on kytketty pois käytöstä.
Järjestelmä kytkeytyy automaattisesti uudelleen
päälle, kun ajonopeus ylittää 50 km/h tai
kojelaudassa olevaa painiketta painetaan.

2


Hallintalaitteet

33
VALMIINA AJOON

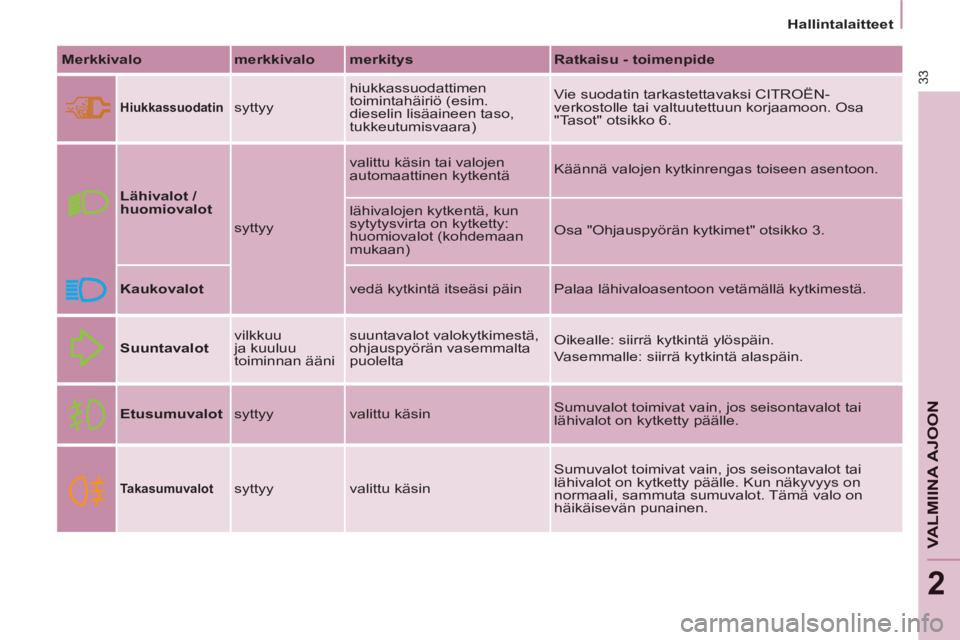

Merkkivalo

merkkivalo

merkitys

Ratkaisu - toimenpide



Hiukkassuodatin

syttyy hiukkassuodattimen
toimintahäiriö (esim.
dieselin lisäaineen taso,
tukkeutumisvaara) Vie suodatin tarkastettavaksi CITROËN-
verkostolle tai valtuutettuun korjaamoon. Osa
"Tasot" otsikko 6.

Lähivalot /
huomiovalot

syttyy valittu käsin tai valojen
automaattinen kytkentä Käännä valojen kytkinrengas toiseen asentoon.
lähivalojen kytkentä, kun
sytytysvirta on kytketty:
huomiovalot (kohdemaan
mukaan) Osa "Ohjauspyörän kytkimet" otsikko 3.

Kaukovalot
vedä kytkintä itseäsi päin Palaa lähivaloasentoon vetämällä kytkimestä.

Suuntavalot
vilkkuu
ja kuuluu
toiminnan ääni suuntavalot valokytkimestä,
ohjauspyörän vasemmalta
puolelta Oikealle: siirrä kytkintä ylöspäin.
Vasemmalle: siirrä kytkintä alaspäin.

Etusumuvalot
syttyy valittu käsin Sumuvalot toimivat vain, jos seisontavalot tai
lähivalot on kytketty päälle.

Takasumuvalot

syttyy valittu käsin Sumuvalot toimivat vain, jos seisontavalot tai
lähivalot on kytketty päälle. Kun näkyvyys on
normaali, sammuta sumuvalot. Tämä valo on
häikäisevän punainen.

Hallintalaitteet

34

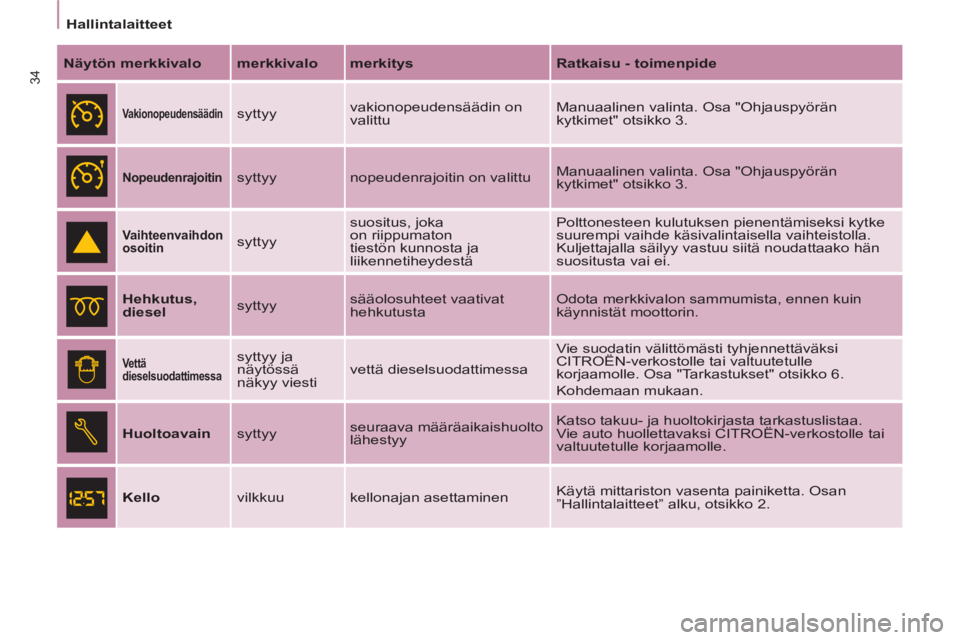

Näytön merkkivalo

merkkivalo

merkitys

Ratkaisu - toimenpide




Vakionopeudensäädin

syttyy vakionopeudensäädin on
valittu Manuaalinen valinta. Osa "Ohjauspyörän
kytkimet" otsikko 3.


Nopeudenrajoitin

syttyy nopeudenrajoitin on valittu Manuaalinen valinta. Osa "Ohjauspyörän
kytkimet" otsikko 3.


Vaihteenvaihdon
osoitin
syttyy suositus, joka
on riippumaton
tiestön kunnosta ja
liikennetiheydestä Polttonesteen kulutuksen pienentämiseksi kytke
suurempi vaihde käsivalintaisella vaihteistolla.
Kuljettajalla säilyy vastuu siitä noudattaako hän
suositusta vai ei.


Hehkutus,
diesel
syttyy sääolosuhteet vaativat
hehkutusta Odota merkkivalon sammumista, ennen kuin
käynnistät moottorin.


Vettä
dieselsuodattimessa

syttyy ja
näytössä
näkyy viesti vettä dieselsuodattimessa Vie suodatin välittömästi tyhjennettäväksi
CITROËN-verkostolle tai valtuutetulle
korjaamolle. Osa "Tarkastukset" otsikko 6.
Kohdemaan mukaan.



Huoltoavain
syttyy seuraava määräaikaishuolto
lähestyy Katso takuu- ja huoltokirjasta tarkastuslistaa.
Vie auto huollettavaksi CITROËN-verkostolle tai
valtuutetulle korjaamolle.


Kello
vilkkuu kellonajan asettaminen Käytä mittariston vasenta painiketta. Osan
”Hallintalaitteet” alku, otsikko 2.

2


Hallintalaitteet

35
VALMIINA AJOON

POLTTOAINEMITTARI JÄÄHDYTYSNESTEEN
LÄMPÖTILA


Osoitin on punaisen alueen
alapuolella:
normaalitoiminta.
Vaativissa käyttöolosuhteissa tai
kuumissa ilmasto-olosuhteissa osoitin
saattaa lähestyä punaista aluetta.
Toimi seuraavasti, jos osoitin on
punaisella alueella:

Hiljennä vauhtia tai anna moottorin
käydä joutokäynnillä.

Toimi seuraavasti, jos merkkivalo syttyy:




- Pysäytä auto välittömästi ja katkaise
sytytysvirta. Moottorin jäähdytyspuhallin
saattaa jäädä toimimaan joksikin aikaa,
enintään 10 minuutiksi.

- Anna moottorin jäähtyä, tarkasta
jäähdytysnesteen taso ja lisää sitä
tarvittaessa.
Jäähdytysjärjestelmässä on painetta.
Noudata seuraavia ohjeita ja varo
kuuman nesteen roiskumista, sillä se
voi aiheuttaa palovammoja:


- Odota vähintään yksi tunti
moottorin sammuttamisen
jälkeen, ennen kuin suoritat
huoltotoimenpiteitä.

- Avaa korkkia ensin
neljäsosakierroksen verran, jotta
paine laskee.

- Kun paine on laskenut, tarkasta
paisuntasäiliön taso.

-
Irrota tarvittaessa korkki ja lisää nestettä.

Jos osoitin on edelleen punaisella
alueella, tarkistuta järjestelmä CITROËN-
verkostolla tai valtuutetussa korjaamossa.
Lisätietoa saat osan "Täyttötasot"
otsikosta 6.
Lisätietoa saat osan "Polttoaine"
otsikosta 6. Polttoaineen taso testataan aina, kun
avain laitetaan M-asentoon.
Mittari osoittaa:


- 1:
säiliö on täynnä, noin 60 litraa

- 0:
säiliö on vajaa, merkkivalo jää
palamaan. Merkkivalo syttyy, kun
polttoainetta on jäljellä noin 8 litraa.

Hallintalaitteet

36


Rengasrikko

Merkkivalo STOP syttyy.
Pysäytä auto heti. Älä tee äkillisiä
ohjausliikkeitä äläkä jarruta.
Korjaa vioittunut pyörä tilapäisesti
renkaanpaikkauskompressorilla tai
vaihda tilalle varapyörä.
Vaihda vaurioitunut pyörä ja tarkasta
rengaspaineet mahdollisimman pian.

Toimintahäiriö tai anturia/
antureita ei havaita
Huollon (= service) merkkivalo syttyy.
Kun pyörä on vaihdettu tai tunnistimessa
on toimintahäiriö, järjestelmä ei voi enää
tarkkailla rengaspaineita. Ota yhteyttä
CITROËN-verkostoon tai valtuutettuun
korjaamoon viallisen (viallisten) anturi(e)n
vaihtamiseksi.
Rengaspaineanturilla varustetun pyörän
vaihtotyöt täytyy antaa CITROËN-
verkoston tai valtuutetun korjaamon
tehtäväksi.
Jos pyörän vaihdon yhteydessä vaihdetaan
pyörä, jota järjestelmä ei tunnista (esim.
talvirenkaan asennus), järjestelmä täytyy
alustaa uudelleen, teetä se CITROËN-
verkostolla tai valtuutetulla korjaamolla.

Rengaspaineen tarkkailujärjestelmä
parantaa ajomukavuutta, mutta se ei
korvaa kuljettajan tarkkaavaisuutta ja
vastuuta liikenteessä.


RENGASPAINEEN
TARKKAILUJÄRJESTELMÄ PAKOKAASUNPUHDISTUS
Alhainen rengaspaine

Huollon (= service) merkkivalo syttyy.
Jos ilmoitus johtuu alentuneesta
rengaspaineesta, renkaan
muodonmuutosta ei välttämättä tule
näkyville.
Tarkista rengaspaine mahdollisimman
pian.
Osa "Pyörän vaihtaminen"
otsikko 7.
Jos vahingoittunut pyötä korvataan
pyörällä, jossa ei ole tunnistusanturia
(esim. varapyörä), pyörä lähettää
uudelleen näyttöön em. viestin, joka
ilmoittaa, että kyseistä pyörää ei voida
tarkkailla. Samalla se muistuttaa, että
anturilla varustettu vahingoittunut
pyörä on korjautettava. Paineanturit tarkkailevat rengaspaineita
jatkuvasti ja antavat hälytyksen, jos ne
havaitsevat alentuneen rengaspaineen,
rengasrikon tai rengaspaineita
koskevan toimintahäiriön. EOBD (European On
Board Diagnosis) on
päästöjenvähennysvarusteiden
itsediagnoosijärjestelmä,
joka vastaa mm. seuraavien
aineiden sallituista päästötasoista:


- CO (hiilimonoksidi)

- HC (palamattomat hiilivedyt)

- NOx (typen oksidit) tai
hiukkaset, jotka ennen ja jälkeen
katalysaattoreita asennetut
happianturit tunnistavat.
Kuljettajaa varoitetaan
pakokaasunpuhdistuksen
toimintahäiriöistä siten, että tämä
merkkivalo syttyy mittaristossa.
Katalysaattori saattaa vahingoittua.
Tarkistuta järjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla.
Kaikista havainnoista
ilmoitetaan merkkiäänellä,
kuvalla ja näyttöön
tulevalla viestillä.

Pidä rengaspaineet oikeina

Tarkkailujärjestelmästä huolimatta
auton pyörien (myös varapyörän)
paineet tulee tarkistaa säännöllisesti,
jotta auton dynamiikka säilyisi
optimaalisena ja vältettäisiin renkaiden
ennenaikainen kuluminen etenkin
silloin, kun ajetaan vaativaa ajoa (esim.
raskas peräkuorma, suuri ajonopeus).
Noudattamalla rengaspaineohjeita
pienennät autosi polttonesteen
kulutusta.
Lähellä oleva, samalla taajuudella
toimiva laite saattaa aiheuttaa
tilapäisiä häiriöitä rengaspaineiden
tarkkailujärjestelmässä.

2


Hallintalaitteet

37
VALMIINA AJOON

HUOLTOMITTARI

Huoltomittari ilmoittaa muuttuvista
huoltoväleistä.
Yli 1 000 km seuraavaan huoltoon

Esimerkki:
Kilometrimäärä, joka
voidaan ajaa ennen seuraavaa
huoltoa, on 4 800 km. Kun sytytysvirta
kytketään, näytössä on muutaman
sekunnin ajan:
Muutamia sekunteja sytytysvirran
kytkemisen jälkeen näkyy ensin
moottoriöljyn taso, minkä jälkeen
matkamittari alkaa toimia, ja näyttöön
tulee kokonais- tai välimatkamittari.

Alle 1 000 km seuraavaan huoltoon
Aina kun sytytytysvirta kytketään
ja muutamia sekunteja kytkemisen
jälkeen, avainsymboli vilkkuu ja jäljellä
oleva kilometrimäärä näkyy näytöllä. Muutamia sekunteja sytytysvirran
kytkemisen jälkeen öljytason näyttö
tulee näkyville, jonka jälkeen
kokonaismatkamittari alkaa toimia,
ja huoltomittarin avainsymboli
jää palamaan. Se osoittaa, että
määräaikaishuollon ajankohta lähestyy.

Määräaikaishuollon ajankohta
ylitetty
Toiminta
Kun sytytysvirta kytketään, tulee
kilometrimittarin näyttöön (pyöristetty)
kilometrimäärä, joka voidaan
ajaa ennen seuraavaa huoltoa.
Huoltomittarin symboli, jakoavain, ja
näyttö pysyvät ruudulla muutamia
sekunteja.

Määräaikaishuolto lasketaan mittarin
edellisen nollauksen jälkeen (ks.
tarkemmat tiedot kyseisestä luvusta).
Määräaikaishuolto määritetään
kahdella parametrillä:


- ajokilometrimäärä

- edellisestä huollosta kulunut aika.

Kuljettajan ajotavasta riippuen on
syytä seurata kilometritarkastuksen
sijaan tietyin aikavälein tehtävän
tarkastuksen ajankohtaa.

Kun moottori käy, avainsymboli
palaa, kunnes määräaikaishuolto
on suoritettu.
Avainsymboli vilkkuu ja
ylitetty kilometrimäärä
näkyy näytöllä muutaman
sekunnin ajan aina, kun
sytytysvirta kytketään.

Hallintalaitteet

38


Välimatkamittarin
palautuspainike
Kun olet suorittanut edellä kuvatun
toimenpiteen, odota vähintään
viisi minuuttia ennen kuin irrotat
akkukaapelit (jos tämä joudutaan
esim. huollon vuoksi tekemään).
Muuten matkamittarin nollaus ei jää
järjestelmän muistiin.


Huoltomittarin nollaaminen

CITROËN-verkosto tai valtuutettu
korjaamo nollaa matkamittarin jokaisen
määräaikaishuollon jälkeen.
Jos olet suorittanut huollon itse,
huoltomittari nollataan seuraavasti:


- Katkaise virta.

- Paina välimatkamittarin
nollauspainiketta ja pidä sitä alas
painettuna.

- Kytke sytytysvirta.
Välimatkamittarin lukema alkaa juosta
takaperin.
Vapauta painike vasta kun matkamittari
osoittaa =0
(avainsymboli poistuu
näytöstä).

Moottorin öljytasomittari

Kun sytysvirta kytketään, mittarissa
näkyy huoltotietojen jälkeen
moottoriöljyn taso muutaman sekunnin
ajan.
Oikea öljyn taso

Moottoriöljyä liian
vähän
Jos "OIL"
valo
vilkkuu, huollon
merkkivalo syttyy
samanaikaisesti, kuulet merkkiäänen
ja näytölle tulee viesti, on öljyä liian
vähän, mikä saattaa vahingoittaa
moottoria.
Jos vielä toteat öljynmittatikun
avulla, että moottoriöljyn taso on liian
alhainen, lisää ehdottomasti öljyä.

Häiriö öljyn
mittauksessa
Jos OIL--
valo
vilkkuu, moottoriöljyn
määrän mittauksessa
on toimintahäiriö. Ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.

Moottoriöljyn tason tarkistus
on luotettava vain, jos auto on
vaakatasossa tasaisella alustalla
ja moottori on ollut sammutettuna
vähintään 30 minuutin ajan.
Öljynmittatikku

A
= maxi - älä koskaan ylitä
tätä tasoa, sillä liika öljy voi
vahingoittaa moottoria.
Ota välittömästi yhteys
CITROËN-verkostoon tai
valtuutettuun korjaamoon.

B
= mini - lisää
öljyntäyttötulpalla moottoriin
sopivaa öljyä vähintään tähän
rajaan saakka.

Kun ajovalot on sytytetty,
paina painiketta jolla
mittarivalaistuksen tasoa
voidaan vaihdella. Kun
mittarin valaistus on
himmein (tai kirkkain)
vapauta painike ja
paina painiketta hetken päästä
uudelleen valomäärän nostamiseksi
(tai laskemiseksi).
Kun mittarin valaistus on mielestäsi
sopivalla tasolla, vapauta painike. Kun virta on kytketty, paina
painiketta kunnes nollat
tulevat näyttöön.


Mittariston valaistuksen himmennin
