CITROEN BERLINGO ELECTRIC 2017 InstruktionsbÖcker (in Swedish)

119
Berlingo-2-VU_sv_Chap06_Accessoire_ed01-2015

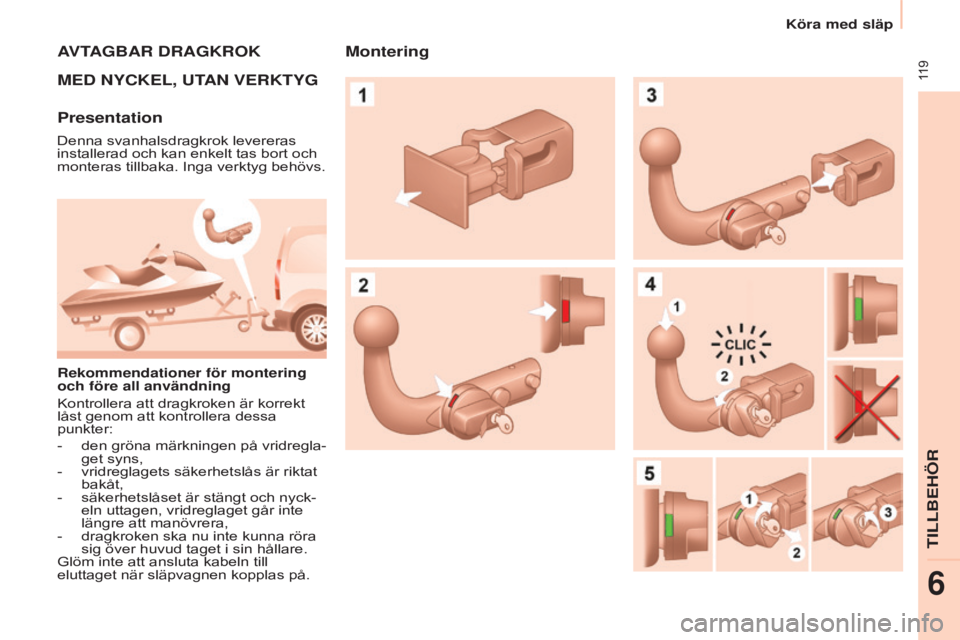

AVTAGBAR DRAGKROK
MED N y CKEL , UTAN VERKT y G
Presentation
Denna svanhalsdragkrok levereras
installerad och kan enkelt tas bort och
monteras tillbaka. Inga verktyg behövs.
Rekommendationer för montering
och före all användning
Kontrollera att dragkroken är korrekt
låst genom att kontrollera dessa
punkter:
-

den gröna märkningen på vridregla
-
get syns,
-

vridreglagets säkerhetslås är riktat
bakåt,
-


säkerhetslåset är stängt och nyck
-
eln uttagen, vridreglaget går inte
längre att manövrera,
-

dragkroken ska nu inte kunna röra
sig över huvud taget i sin hållare.
Glöm inte att ansluta kabeln till
eluttaget när släpvagnen kopplas på.
Montering
Köra med släp
TILLBEHÖR
6

120
Berlingo-2-VU_sv_Chap06_Accessoire_ed01-2015

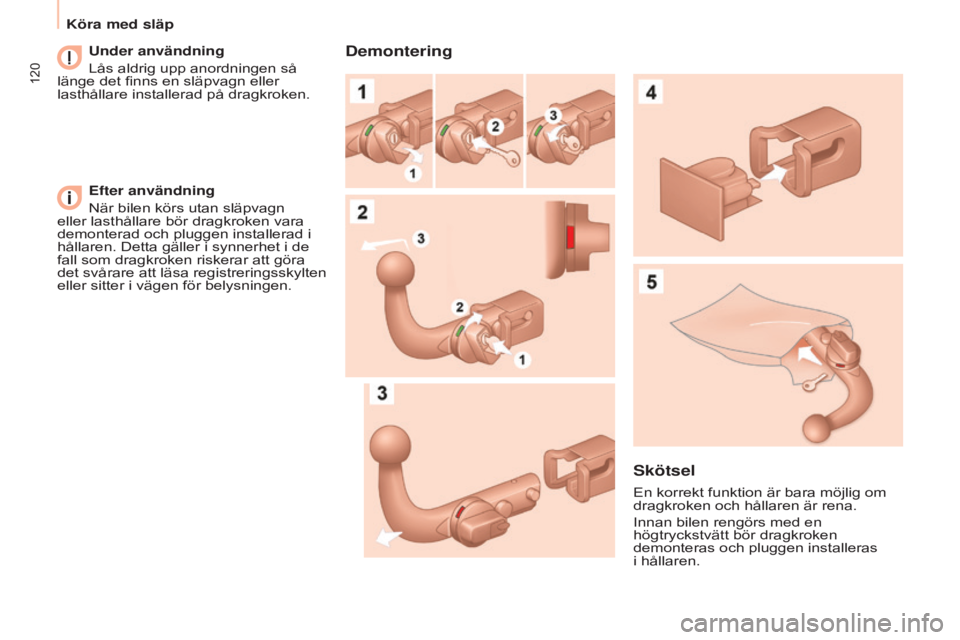

Under användning
Lås aldrig upp anordningen så
länge det finns en släpvagn eller
lasthållare installerad på dragkroken.
Efter användning
När bilen körs utan släpvagn
eller lasthållare bör dragkroken vara
demonterad och pluggen installerad i
hållaren. Detta gäller i synnerhet i de
fall som dragkroken riskerar att göra
det svårare att läsa registreringsskylten
eller sitter i vägen för belysningen.Demontering
Skötsel
En korrekt funktion är bara möjlig om
dragkroken och hållaren är rena.
Innan bilen rengörs med en
högtryckstvätt bör dragkroken
demonteras och pluggen installeras
i hållaren.
Köra med släp

121
Berlingo-2-VU_sv_Chap06_Accessoire_ed01-2015Berlingo-2-VU_sv_Chap06_Accessoire_ed01-2015
Bilradio, handsfreeutrustning,
högtalare, CD-växlare, navigation,
USB Box, videopaket ...
Oavsett vilken ljud- och
multimediautrustning som erbjuds på
marknaden finns det tekniska krav
som måste uppfyllas vid montering av
dessa produktfamiljer, med hänsyn
till utrustningens specifikationer
och dess kompatibilitet med
standardutrustningen i bilen. Rådgör
först med din CITROËN-verkstad. För att undvika att mattan fastnar i
pedalerna:
-
se till att mattan och dess fästen är
rätt placerade,
-

placera aldrig flera mattor ovanpå
varandra.
Max. vikter på lasthållare
-

Lasträcke: 120
kg.
-

Lastbågar: 100
kg.
-

Lastbågar på takrelingar: 75
kg.Montering av sändare för
radiokommunikation
Före eftermontering av sändare för
radiokommunikation med utvändig
antenn på bilen, rekommenderar vi att
du kontaktar CITROËN.
Din CITROËN-verkstad kan
informera om vilka krav som gäller
för de sändare (frekvensband, max.
utgångseffekt, antennläge, specifika
installationsvillkor) som kan monteras
enligt direktivet om radiostörningar
(elektromagnetisk kompatibilitet) hos
fordon (2004/104/EG).
Stänkskydd fram, stänkskydd
bak, 15/17-tums aluminiumfälgar,
hjulhusbeklädnad, läderratt, ...
Spolarvätska, rengörings- och
bilvårdsprodukter för inredning och
kaross, reservlampor, ...
Billarm, gravyr på rutor, första hjälpen-
väska, säkerhetsväst med reflexer,
parkeringssensorer bak och fram,
varningstriangel, låsbara hjulbultar till
lättmetallfälgar ... Sätesöverdrag som är kompatibla
med krockkuddar för framsäte,
passagerarsoffa, gummimatta,
golvmatta, snökedjor, gardin,
cykelhållare på baklucka, ...

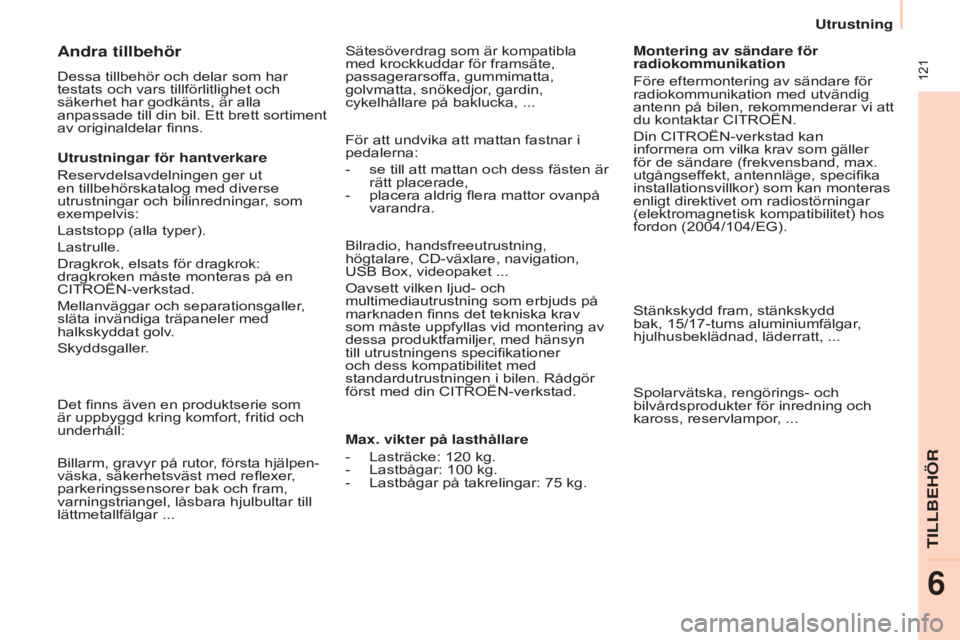

Andra tillbehör
Dessa tillbehör och delar som har
testats och vars tillförlitlighet och
säkerhet har godkänts, är alla
anpassade till din bil. Ett brett sortiment
av originaldelar finns.
Utrustningar för hantverkare
Reservdelsavdelningen ger ut
en tillbehörskatalog med diverse
utrustningar och bilinredningar, som
exempelvis:
Laststopp (alla typer).
Lastrulle.
Dragkrok, elsats för dragkrok:
dragkroken måste monteras på en
CITROËN-verkstad.
Mellanväggar och separationsgaller,
släta invändiga träpaneler med
halkskyddat golv.
Skyddsgaller.
Det finns även en produktserie som
är uppbyggd kring komfort, fritid och
underhåll:
TILLBEHÖR
6
Utrustning

122
Berlingo-2-VU_sv_Chap06_Accessoire_ed01-2015Berlingo-2-VU_sv_Chap06_Accessoire_ed01-2015
Montering av en utrustning eller
ett elektriskt tillbehör som inte
rekommenderas av CITROËN
kan leda till funktionsstörningar i bilens
elsystem. Vi hoppas att du lägger
denna information på minnet och
vi rekommenderar att du kontaktar
en märkesrepresentant, som kan
presentera rekommenderade tillbehör
och utrustningar.
Beroende på försäljningsland kan det
vara obligatoriskt med viss utrustning
i bilen: säkerhetsvästar med reflexer,
varningstriangel, reservlampor,
säkringar, alkomätare...
Utrustning

123
Berlingo-2-VU_sv_Chap07_Verification_ed01-2015
TOTAL & CITROËN
Samarbete för bättre prestanda och
renare miljö
Innovationer för bättre
prestanda
I över 40 år har forsknings- och
utvecklingsteamen hos TOTAL tagit
fram smörjmedel till CITROËN som
är optimerade för de senaste tekniska
innovationerna i CITROËNS bilar.
Både för att vinna rallytävlingar och för
vardagskörning.
För dig betyder det att du får bästa möjliga
motorprestanda.
Ett optimalt skydd i motorn
Genom att använda smörjmedel
från TOTAL i din CITROËN,
bidrar du till att öka motorns
livslängd och prestanda,
samtidigt som du skyddar
miljön.
rekommenderar
Underhåll med TOTAL
KONTROLLER
7

124
Berlingo-2-VU_sv_Chap07_Verification_ed01-2015
ÖPPNA MOTORHUVEN
Motorhuvsstötta
Fäst stöttan, som indikeras av en dekal
på den vänstra sidan av bilen, för att
hålla motorhuven öppen.
Sätt tillbaka stöttan varsamt i sin
hållare, innan du stänger motorhuven.
Utifrån
Lyft upp motorhuven en aning genom
att föra in handen med handflatan
nedåt, så att du lättare kommer åt
handtaget.
Tryck handtaget åt vänster. Lyft upp
motorhuven.
Inifrån
Dra reglaget som finns under
instrumentbrädan mot dig. Motorhuven
låses upp.
Stäng motorhuven så här
Sänk ned motorhuven och släpp den
i slutet av rörelsen. Kontrollera att den
sitter stadigt fast.
Öppna inte motorhuven i kraftig vind.
Öppning av motorhuven

125
Berlingo-2-VU_sv_Chap07_Verification_ed01-2015Berlingo-2-VU_sv_Chap07_Verification_ed01-2015
BENSINMOTOR
1. Spolarvätskebehållare för
vindrutan.
2.

Säkringshållare.
3.


Behållare för kylarvätska. Batterianslutningar:
+


Anslutningspunkt plus.
-


Anslutningspunkt minus (jord).
Iakta alltid stor försiktighet vid åtgärder i motorrummet.
4.
Behållare för broms- och
kopplingsvätska.
5.

Luftfilter
.
6.

Oljemätsticka.7.

PÃ¥fyllning av motorolja.
8.
Behållare för styrservovätska.
KONTROLLER
7
Under motorhuven

126
Berlingo-2-VU_sv_Chap07_Verification_ed01-2015Berlingo-2-VU_sv_Chap07_Verification_ed01-2015
DIESELMOTOR
4. Behållare för broms- och
kopplingsvätska.
5.

Luftfilter
.
6.

Manuell oljemätsticka. 7.

PÃ¥fyllning av motorolja.
8.
Behållare för styrservovätska.
9.


Handpump.
1.

Spolarvätskebehållare för
vindrutan.
2.

Säkringshållare.
3.


Behållare för kylarvätska. Batterianslutningar:
+


Anslutningspunkt plus.
-


Anslutningspunkt minus (jord).
Iakta alltid stor försiktighet vid åtgärder i motorrummet.
Under motorhuven

127
Berlingo-2-VU_sv_Chap07_Verification_ed01-2015Berlingo-2-VU_sv_Chap07_Verification_ed01-2015
NIVÃ…ER
Oljebyte
Detta måste göras enligt angivna
intervaller i enlighet med biltillverkarens
serviceschema. Rådfråga din
CITROËN-verkstad för mer
information.
Ta ut den manuella mätstickan före
påfyllning.
Kontrollera nivån efter påfyllningen
(överskrid inte max. nivån).
Skruva fast locket innan motorhuven
stängs.
Bromsvätskenivå
Byte skall ske enligt de intervaller som
anges i serviceschemat.
Använd alltid produkter som
rekommenderas av tillverkaren och
uppfyller standarderna DOT4.
Nivån skall ligga mellan MIN- och
MAX-strecken på behållaren.
Om vätskan behöver fyllas på ofta kan
ett fel ha uppstått och du bör snarast
låta en CITROËN-verkstad eller en
annan kvalificerad verkstad kontrollera
systemet.
Kontrollampor
Var försiktig så att du inte
skadar fästclipsen om du måste
demontera / montera dekorkåpan på
motorn.
Oljenivå
Vi rekommenderar att denna kontroll
görs var 5 000:e kilometer och att
påfyllning vid behov görs mellan två
oljebyten.
Kontrollera oljenivån på plant underlag
med kall motor, med hjälp av den
manuella oljemätstickan.
Manuell mätsticka
Val av viskositetsgrad
Den valda oljan ska uppfylla kraven
som framgår av biltillverkarens
serviceschema.
Dessa åtgärder ingår i det normala
underhållet för att hålla bilen i ett
gott skick. Vänd dig till CITROËN
eller läs i serviceboken som medföljer
bland bilhandlingarna, för att ta reda på
vilket underhåll som krävs.
Indikeringarna som görs
av kontrollamporna i
instrumentpanelen beskrivs under
rubrik 3, avsnittet "Förarplatsen".
Det finns 2 nivåmarkeringar
på mätstickan:
A = max.
Om denna markering
överskrids bör du vända
dig till en CITROËN-
verkstad eller en annan
kvalificerad verkstad.
B = min.
Låt aldrig oljenivån
understiga denna markering.
För att bevara motorernas
och avgasreningens
pålitlighet är användning
av tillsatser i motoroljan
förbjuden.
KONTROLLER
7
Nivåer

128
Berlingo-2-VU_sv_Chap07_Verification_ed01-2015Berlingo-2-VU_sv_Chap07_Verification_ed01-2015

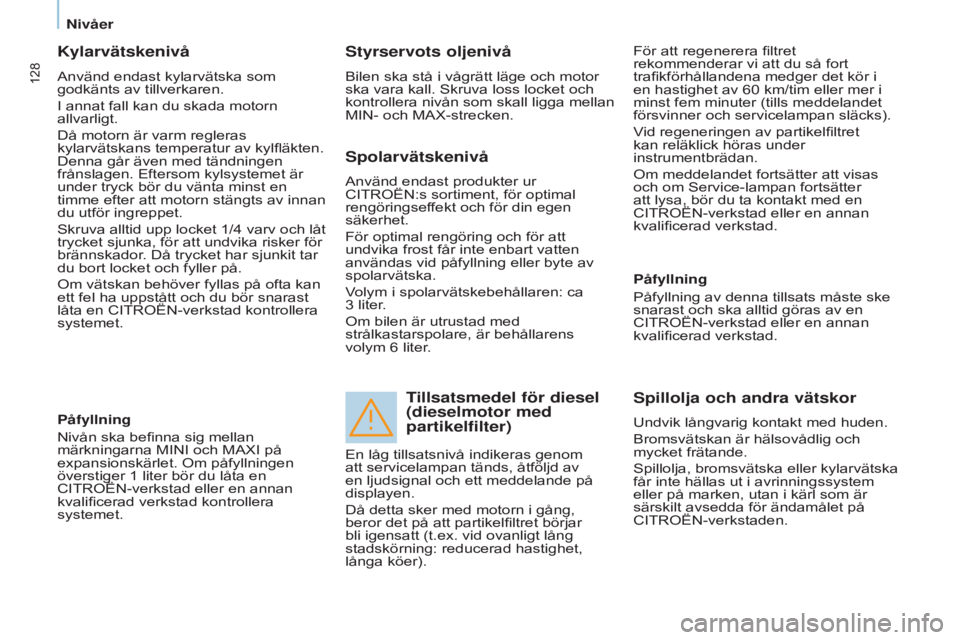

Kylarvätskenivå
Använd endast kylarvätska som
godkänts av tillverkaren.
I annat fall kan du skada motorn
allvarligt.
Då motorn är varm regleras
kylarvätskans temperatur av kylfläkten.
Denna går även med tändningen
frånslagen. Eftersom kylsystemet är
under tryck bör du vänta minst en
timme efter att motorn stängts av innan
du utför ingreppet.
Skruva alltid upp locket 1/4 varv och låt
trycket sjunka, för att undvika risker för
brännskador. Då trycket har sjunkit tar
du bort locket och fyller på.
Om vätskan behöver fyllas på ofta kan
ett fel ha uppstått och du bör snarast
låta en CITROËN-verkstad kontrollera
systemet.
Styrservots oljenivå
Bilen ska stå i vågrätt läge och motor
ska vara kall. Skruva loss locket och
kontrollera nivån som skall ligga mellan
MIN- och MAX-strecken. För att regenerera filtret
rekommenderar vi att du så fort
trafikförhållandena medger det kör i
en hastighet av 60
km/tim eller mer i
minst fem minuter (tills meddelandet
försvinner och servicelampan släcks).
Vid regeneringen av partikelfiltret
kan reläklick höras under
instrumentbrädan.
Om meddelandet fortsätter att visas
och om Service-lampan fortsätter
att lysa, bör du ta kontakt med en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
PÃ¥fyllning
Nivån ska befinna sig mellan
märkningarna MINI och MAXI på
expansionskärlet. Om påfyllningen
överstiger 1

liter bör du låta en
CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera
systemet.
Spolarvätskenivå
Använd endast produkter ur
CITROËN:s sortiment, för optimal
rengöringseffekt och för din egen
säkerhet.
För optimal rengöring och för att
undvika frost får inte enbart vatten
användas vid påfyllning eller byte av
spolarvätska.
Volym i spolarvätskebehållaren: ca
3
liter.
Om bilen är utrustad med
strålkastarspolare, är behållarens
volym 6
liter.
Tillsatsmedel för diesel
(dieselmotor med
partikelfilter)
PÃ¥fyllning
Påfyllning av denna tillsats måste ske
snarast och ska alltid göras av en
CITROËN-verkstad eller en annan
kvalificerad verkstad.
Spillolja och andra vätskor
Undvik långvarig kontakt med huden.
Bromsvätskan är hälsovådlig och
mycket frätande.
Spillolja, bromsvätska eller kylarvätska
får inte hällas ut i avrinningssystem
eller på marken, utan i kärl som är
särskilt avsedda för ändamålet på
CITROËN-verkstaden.
En låg tillsatsnivå indikeras genom
att servicelampan tänds, åtföljd av
en ljudsignal och ett meddelande på
displayen.
Då detta sker med motorn i gång,
beror det på att partikelfiltret börjar
bli igensatt (t.ex. vid ovanligt lång
stadskörning: reducerad hastighet,
långa köer).
Nivåer
