119
Berlingo-2-VU_sl_Chap06_Accessoire_ed01-2015

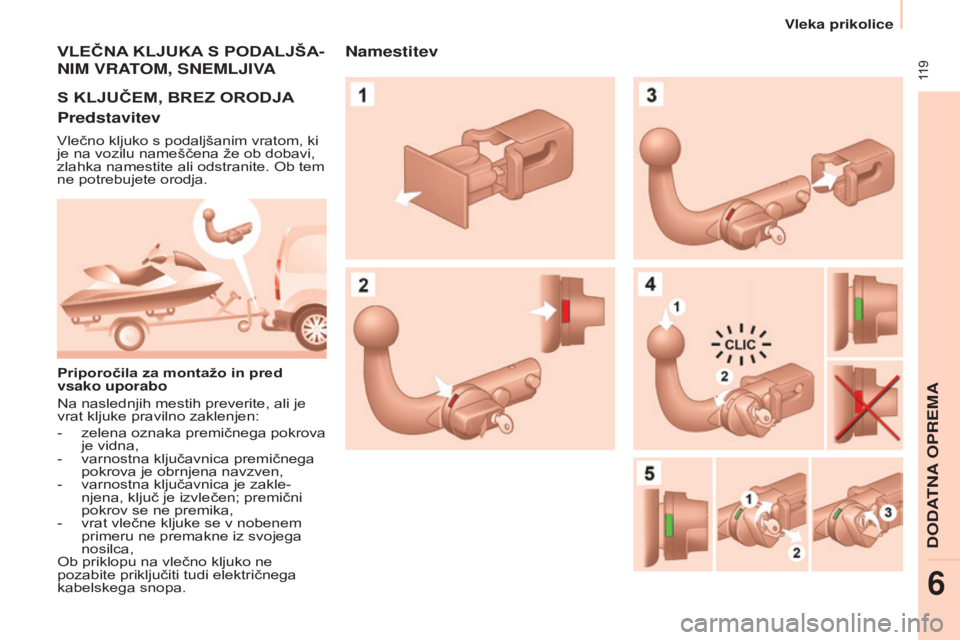

vlEČna kljUka s PoDaljša-
NIM
VRATOM , SNEMLJIVA
s klj

UČE m, BRE z o R o D ja
Predstavitev
Vlečno kljuko s podaljšanim vratom, ki
je na vozilu nameščena že ob dobavi,
zlahka namestite ali odstranite. Ob tem
ne potrebujete orodja.
Priporočila za montažo in pred
vsako uporabo
Na naslednjih mestih preverite, ali je
vrat kljuke pravilno zaklenjen:
-

zelena oznaka premičnega pokrova
je vidna,
-


varnostna ključavnica premičnega
pokrova je obrnjena navzven,
-


varnostna ključavnica je zakle
-
njena, ključ je izvlečen; premični
pokrov se ne premika,
-

vrat vlečne kljuke se v nobenem
primeru ne premakne iz svojega
nosilca,
Ob priklopu na vlečno kljuko ne
pozabite priključiti tudi električnega
kabelskega snopa.
Namestitev
Vleka prikolice
DODATNA OPREMA
6

120
Berlingo-2-VU_sl_Chap06_Accessoire_ed01-2015

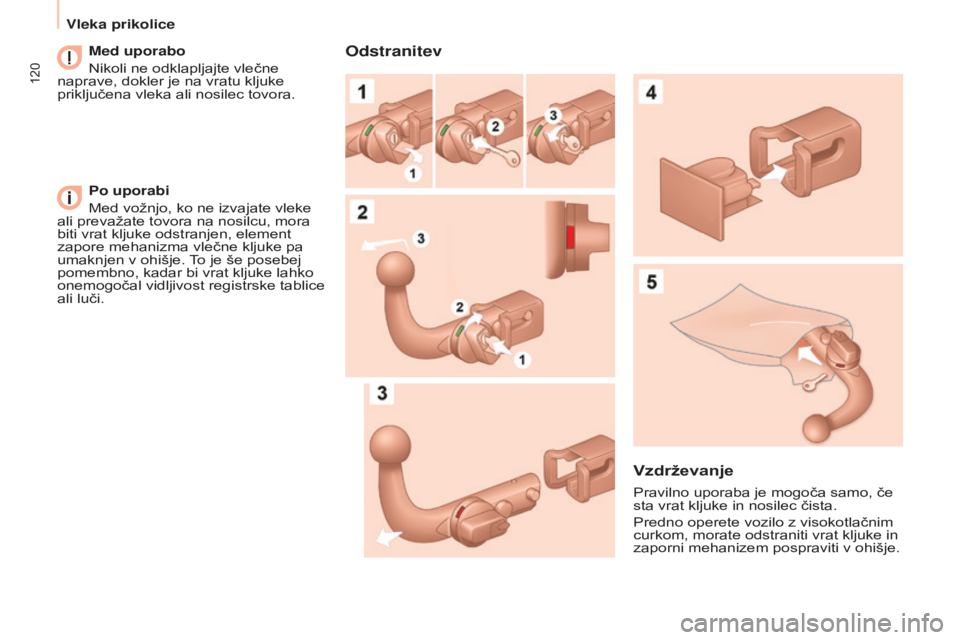

Med uporabo
Nikoli ne odklapljajte vlečne
naprave, dokler je na vratu kljuke
priključena vleka ali nosilec tovora.
Po uporabi
Med vožnjo, ko ne izvajate vleke
ali prevažate tovora na nosilcu, mora
biti vrat kljuke odstranjen, element
zapore mehanizma vlečne kljuke pa
umaknjen v ohišje. To je še posebej
pomembno, kadar bi vrat kljuke lahko
onemogočal vidljivost registrske tablice
ali luči.Odstranitev
v

zdrževanje
Pravilno uporaba je mogoča samo, če
sta vrat kljuke in nosilec čista.
Predno operete vozilo z visokotlačnim
curkom, morate odstraniti vrat kljuke in
zaporni mehanizem pospraviti v ohišje.
Vleka prikolice

121
Berlingo-2-VU_sl_Chap06_Accessoire_ed01-2015Berlingo-2-VU_sl_Chap06_Accessoire_ed01-2015
Avtoradii, oprema za prostoročno
telefoniranje, zvočniki, menjalnik
zgoščenk, navigacija, USB Box,
komplet video opreme itd.
Pri izbiri avdio in telematske opreme,
ki jo ponuja tržišče, in njeni namestitvi
v vozilo, morate biti pozorni, da
tehnično ustreza serijski opremi vozila.
Za dodatne informacije se obrnite na
CITROËNOVO servisno mrežo. Nič ne sme ovirati delovanja pedal,
zato:
-
pazite, da preprogo in pritrdišča
pravilno namestite,
-

nikoli ne polagajte preprog eno na
drugo.
n

ajvečja dovoljena obremenitev
prtljažnih nosilcev
-

Strešni prtljažnik: 120
kg.
-

Prečni strešni nosilci: 100
kg.
-

Prečni nosilci nameščeni na vzdol
-
žne: 75
kg. Namestitev sprejemnika
radiokomunikacij
Preden montirate kot dodatno opremo
komplet sprejemnika radiokomunikacij
(pooprema) vključno z zunanjo anteno,
se o tem posvetujte s predstavnikom
CITROËNA.
CITROËNOVA servisna mreža vam bo
posredovala podatke o sprejemnikih
(frekvenčni pas, maksimalna izhodna
moč, položaj antene, posebni pogoji
montaže), ki so lahko montirani v
skladu z Direktivo o elektromagnetni
kompatibilnosti na področju
avtomobilizma (2004/104/CE).
Zaščitne zavesice nad sprednjimi
kolesi, zaščitne zavesice nad zadnjimi
kolesi, 15/17
palčne pnevmatike z
aluminijastimi platišči, prevleke za
kolesa, usnjen volan, itd.
Tekočina za pranje stekel, čistila za
vzdrževanje notranjosti in zunanjosti
vozila, žarnice, itd.
Protivlomni alarm, gravirana stekla,
oprema za prvo pomoč, varnostni jopič
visoke vidljivosti, sistem za pomoč pri
parkiranju spredaj in zadaj, varnostni
trikotnik, varnostni vijaki za aluminijasta
platišča itd. Prevleki za sprednja sedeža, prirejeni za
nemoteno delovanje varnostnih blazin,
klop, preproga iz kavčuka, preproga,
snežne verige, senčnik, nosilec za
kolesa na prtljažnih vratih, itd.

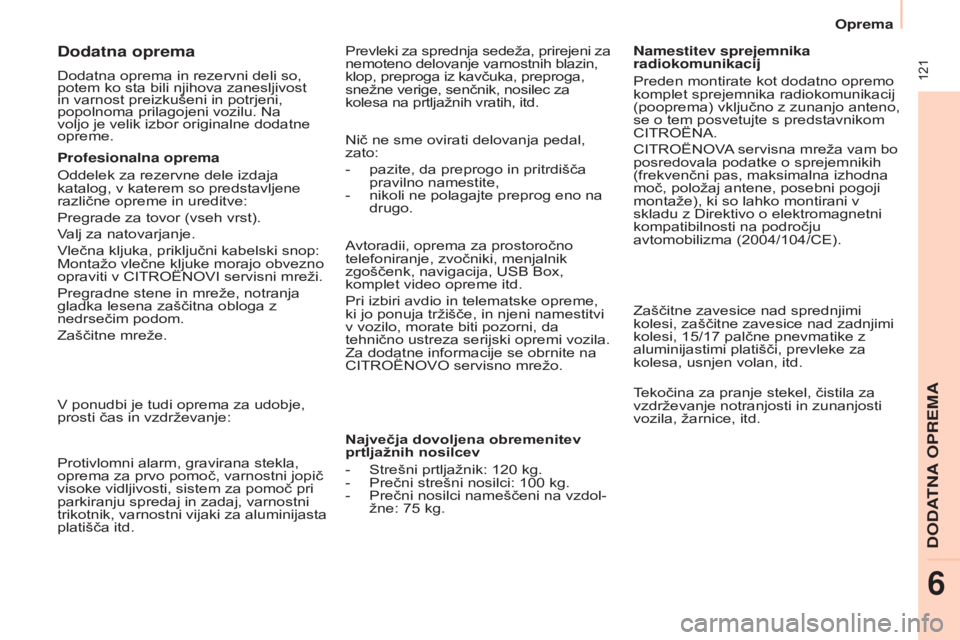

Dodatna oprema
Dodatna oprema in rezervni deli so,
potem ko sta bili njihova zanesljivost
in varnost preizkušeni in potrjeni,
popolnoma prilagojeni vozilu. Na
voljo je velik izbor originalne dodatne
opreme.
Profesionalna oprema
Oddelek za rezervne dele izdaja
katalog, v katerem so predstavljene
različne opreme in ureditve:
Pregrade za tovor (vseh vrst).
Valj za natovarjanje.
Vlečna kljuka, priključni kabelski snop:
Montažo vlečne kljuke morajo obvezno
opraviti v CITROËNOVI servisni mreži.
Pregradne stene in mreže, notranja
gladka lesena zaščitna obloga z
nedrsečim podom.
Zaščitne mreže.
V ponudbi je tudi oprema za udobje,
prosti čas in vzdrževanje:
DODATNA OPREMA
6
Oprema

122
Berlingo-2-VU_sl_Chap06_Accessoire_ed01-2015Berlingo-2-VU_sl_Chap06_Accessoire_ed01-2015

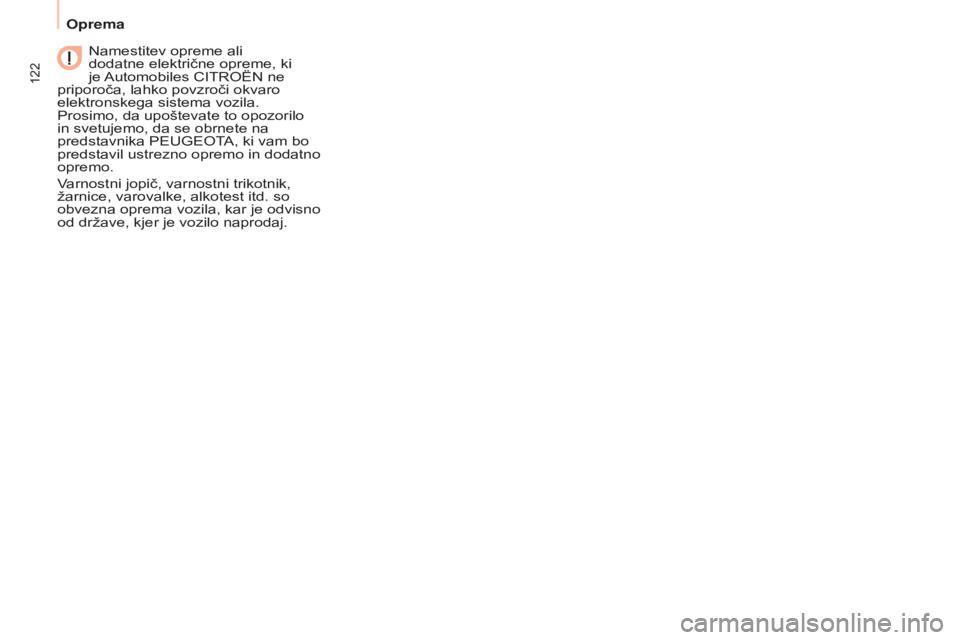

Namestitev opreme ali
dodatne električne opreme, ki
je Automobiles CITROËN ne
priporoča, lahko povzroči okvaro
elektronskega sistema vozila.
Prosimo, da upoštevate to opozorilo
in svetujemo, da se obrnete na
predstavnika PEUGEOTA, ki vam bo
predstavil ustrezno opremo in dodatno
opremo.
Varnostni jopič, varnostni trikotnik,
žarnice, varovalke, alkotest itd. so
obvezna oprema vozila, kar je odvisno
od države, kjer je vozilo naprodaj.
Oprema

123
Berlingo-2-VU_sl_Chap07_Verification_ed01-2015

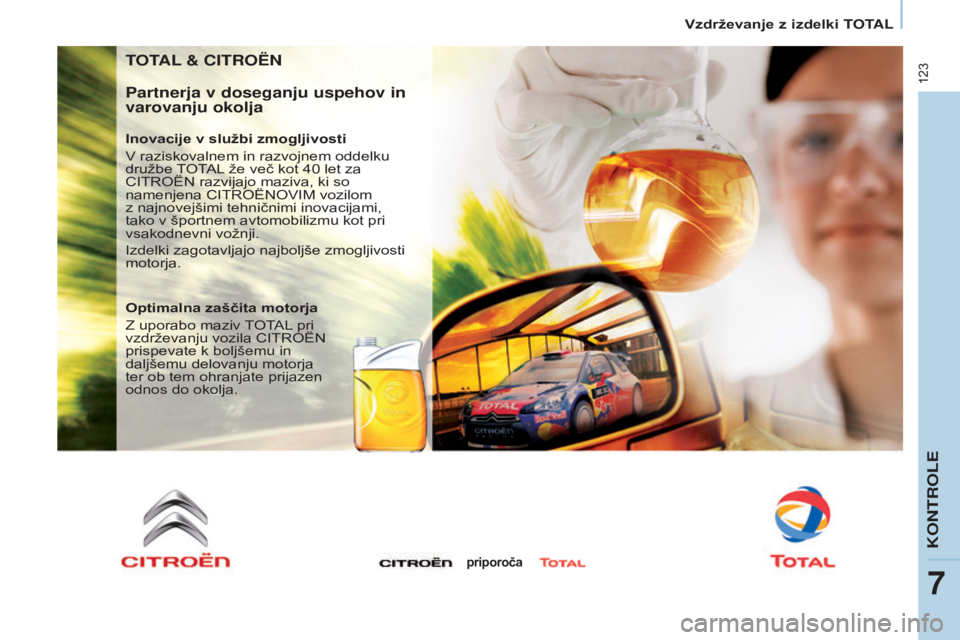

TOTAL & CITROËN
Partnerja v doseganju uspehov in
varovanju okolja
Inovacije v službi zmogljivosti
V raziskovalnem in razvojnem oddelku
družbe TOTAL že več kot 40 let za
CITROËN razvijajo maziva, ki so
namenjena CITROËNOVIM vozilom
z najnovejšimi tehničnimi inovacijami,
tako v športnem avtomobilizmu kot pri
vsakodnevni vožnji.
Izdelki zagotavljajo najboljše zmogljivosti
motorja.
o

ptimalna zaščita motorja
Z uporabo maziv TOTAL pri
vzdrževanju vozila CITROËN
prispevate k boljšemu in
daljšemu delovanju motorja
ter ob tem ohranjate prijazen
odnos do okolja.
priporoča
Vzdrževanje z izdelki TOTAL
KONTROLE
7

124
Berlingo-2-VU_sl_Chap07_Verification_ed01-2015
ODPIRANJE POKROVA MOTORJA
Oporni drog pokrova motorja
Oporni drog, ki drži pokrov v odprtem
položaju, namesite v ležišče, ki
je označeno z nalepko na levem
pločevinastem delu vozila.
Preden zaprete pokrov, namestite
oporni drog nazaj na njegovo mesto,
vendar ne na silo.
Od zunaj
Za lažji dostop do zatiča z dlanjo
nekoliko dvignite pokrov motorja.
Z isto roko potisnite zatič v levo in
dvignite pokrov.
Iz notranjosti vozila
Povlecite ročico pod armaturno ploščo
k sebi. Pokrov motorja je odklenjen.
Zapiranje
Pokrov motorja spustite šele tik pred
koncem zapiranja. Preverite, ali se je
pokrov dobro zaskočil.
Izogibajte se odpiranju in zapiranju
pokrova motorja ob močnem vetru.
Odpiranje pokrova motorja

125
Berlingo-2-VU_sl_Chap07_Verification_ed01-2015Berlingo-2-VU_sl_Chap07_Verification_ed01-2015
BENCINSKI MOTOR
1. Posoda s tekočino za pranje
vetrobranskega stekla
2.

Ohišje varovalk
3.


Posoda za hladilno tekočino Priključka akumulatorja:
Sponka (+).
Sponka (-) (masa).
Pri opravljanju posegov v motornem prostoru bodite previdni.
4.
Posoda za zavorno tekočino in
tekočino za sklopko
5.

Filter za zrak
6.


Ročni merilnik nivoja motornega
olja7.

Dolivanje motornega olja
8.
Posoda za tekočino za servovolan
KONTROLE
7
Pogled pod pokrov motorja

126
Berlingo-2-VU_sl_Chap07_Verification_ed01-2015Berlingo-2-VU_sl_Chap07_Verification_ed01-2015
DIZELSKI MOTOR
4. Posoda za zavorno tekočino in
tekočino za sklopko
5.

Filter za zrak
6.


Ročni merilnik nivoja motornega
olja. 7.

Dolivanje motornega olja
8.
Posoda za tekočino za servovolan
9.


Črpalka za polnjenje krogotoka.
1.

Posoda s tekočino za pranje
vetrobranskega stekla
2.

Ohišje varovalk
3.


Posoda za hladilno tekočino Priključka akumulatorja:
Sponka (+).
Sponka (-) (masa).
Pri opravljanju posegov v motornem prostoru bodite previdni.
Pogled pod pokrov motorja

127
Berlingo-2-VU_sl_Chap07_Verification_ed01-2015Berlingo-2-VU_sl_Chap07_Verification_ed01-2015
nIvojI TEkoČInMenjava olja
Menjavo olja morate opraviti v
predvidenih presledkih v skladu s
proizvajalčevim načrtom vzdrževanja
vozila. Podrobnejše informacije
poiščite v CITROËNOVI servisni mreži.
Preden nalijete olje, odstranite merilno
palico za ročno merjenje količine olja.
Po končanem nalivanju preverite
količino olja (ne sme preseči najvišjega
nivoja).
Preden zaprete pokrov motorja, zaprite
čep posode za olje.
nivo zavorne tekočine
Zavorno tekočino obvezno menjajte
v predvidenih presledkih po
proizvajalčevem načrtu vzdrževanja.
Uporabljajte samo zavorne tekočine, ki
jih priporoča proizvajalec in ustrezajo
predpisom DOT4.
Nivo zavorne tekočine se mora
nahajati med oznakama na rezervoarju
MINI in MAXI.
Če morate pogosto dolivati olje, vas to
opozarja na motnje v delovanju, zato
se čimprej obrnite na CITROËNOVO
servisno mrežo ali kvalificirano
servisno delavnico.
kontrolne lučke
Če morate odstraniti ali namestiti
pokrov motornega prostora,
to storite zelo previdno, da ne bi
poškodovali pritrditvenih sponk.
Nivo motornega olja
Priporočljivo je, da kontrolirate nivo
motornega olja vsakih 5000 km in ga
med dvema menjavama po potrebi
dolijete.
Nivo olja merite z ročnim merilnikom,
ko je motor hladen, vozilo pa stoji na
vodoravni podlagi.
Ročni merilnik
Izbira stopnje viskoznosti olja
Izbrano motorno olje mora ustrezati
zahtevam proizvajalca vozila v skladu
z načrtom vzdrževanja.
Nivoje tekočin morate redno
preverjati, če želite, da bi vozilo
brezhibno delovalo. Podrobnejše
informacije poiščite v servisni knjižici z
garancijskimi pogoji, ki ste jo prejeli v
kompletu uporabniške dokumentacije,
ali v CITROËNOVI servisni mreži.
Kontrolne lučke na instrumentni
plošči so opisane v 3. poglavju,
podpoglavje "Voznikovo mesto".
Na merilniku sta dve oznaki
za nivo olja:
A = maksi
Če je ta oznaka
presežena se posvetujte s
CITROËNOVO servisno
mrežo ali kvalificirano
servisno delavnico.
B = mini
Nivo olja se ne sme nikoli
spustiti pod to oznako.
Motornemu olju ne
dodajajte aditivov, če
želite ohraniti zanesljivo
delovanje motorja in naprav
proti onesnaževanju okolja.
KONTROLE
7
Nivoji

128
Berlingo-2-VU_sl_Chap07_Verification_ed01-2015Berlingo-2-VU_sl_Chap07_Verification_ed01-2015

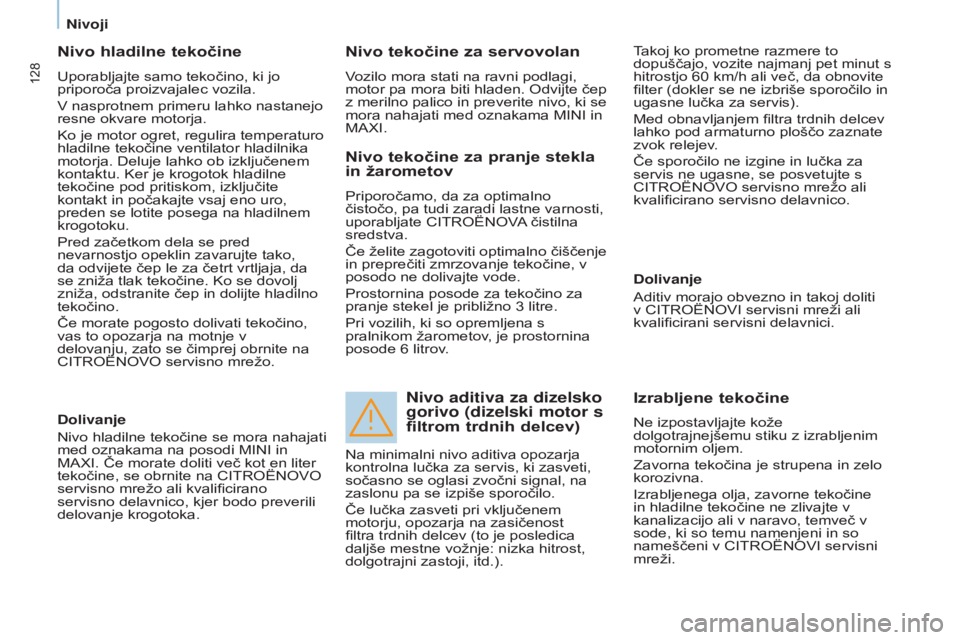

nivo hladilne tekočine
Uporabljajte samo tekočino, ki jo
priporoča proizvajalec vozila.
V nasprotnem primeru lahko nastanejo
resne okvare motorja.
Ko je motor ogret, regulira temperaturo
hladilne tekočine ventilator hladilnika
motorja. Deluje lahko ob izključenem
kontaktu. Ker je krogotok hladilne
tekočine pod pritiskom, izključite
kontakt in počakajte vsaj eno uro,
preden se lotite posega na hladilnem
krogotoku.
Pred začetkom dela se pred
nevarnostjo opeklin zavarujte tako,
da odvijete čep le za četrt vrtljaja, da
se zniža tlak tekočine. Ko se dovolj
zniža, odstranite čep in dolijte hladilno
tekočino.
Če morate pogosto dolivati tekočino,
vas to opozarja na motnje v
delovanju, zato se čimprej obrnite na
CITROËNOVO servisno mrežo.
nivo tekočine za servovolan
Vozilo mora stati na ravni podlagi,
motor pa mora biti hladen. Odvijte čep
z merilno palico in preverite nivo, ki se
mora nahajati med oznakama MINI in
MAXI.Takoj ko prometne razmere to
dopuščajo, vozite najmanj pet minut s
hitrostjo 60
km/h ali več, da obnovite
filter (dokler se ne izbriše sporočilo in
ugasne lučka za servis).
Med obnavljanjem filtra trdnih delcev
lahko pod armaturno ploščo zaznate
zvok relejev.
Če sporočilo ne izgine in lučka za
servis ne ugasne, se posvetujte s
CITROËNOVO servisno mrežo ali
kvalificirano servisno delavnico.
Dolivanje
Nivo hladilne tekočine se mora nahajati
med oznakama na posodi MINI in
MAXI. Če morate doliti več kot en liter
tekočine, se obrnite na CITROËNOVO
servisno mrežo ali kvalificirano
servisno delavnico, kjer bodo preverili
delovanje krogotoka.
nivo tekočine za pranje stekla
in žarometov
Priporočamo, da za optimalno
čistočo, pa tudi zaradi lastne varnosti,
uporabljate CITROËNOVA čistilna
sredstva.
Če želite zagotoviti optimalno čiščenje
in preprečiti zmrzovanje tekočine, v
posodo ne dolivajte vode.
Prostornina posode za tekočino za
pranje stekel je približno 3
litre.
Pri vozilih, ki so opremljena s
pralnikom žarometov, je prostornina
posode 6
litrov.
Nivo aditiva za dizelsko
gorivo (dizelski motor s
filtrom trdnih delcev)
Dolivanje
Aditiv morajo obvezno in takoj doliti
v CITROËNOVI servisni mreži ali
kvalificirani servisni delavnici.
Izrabljene tekočine
Ne izpostavljajte kože
dolgotrajnejšemu stiku z izrabljenim
motornim oljem.
Zavorna tekočina je strupena in zelo
korozivna.
Izrabljenega olja, zavorne tekočine
in hladilne tekočine ne zlivajte v
kanalizacijo ali v naravo, temveč v
sode, ki so temu namenjeni in so
nameščeni v CITROËNOVI servisni
mreži.
Na minimalni nivo aditiva opozarja
kontrolna lučka za servis, ki zasveti,
sočasno se oglasi zvočni signal, na
zaslonu pa se izpiše sporočilo.
Če lučka zasveti pri vključenem
motorju, opozarja na zasičenost
filtra trdnih delcev (to je posledica
daljše mestne vožnje: nizka hitrost,
dolgotrajni zastoji, itd.).
Nivoji
