159
Berlingo-2-VU_sl_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_sl_Chap08_Aide rapide_ed01-2015
Brez dviganja (vsa štiri kolesa
na tleh)
V ta namen vedno uporabite vlečni
drog.

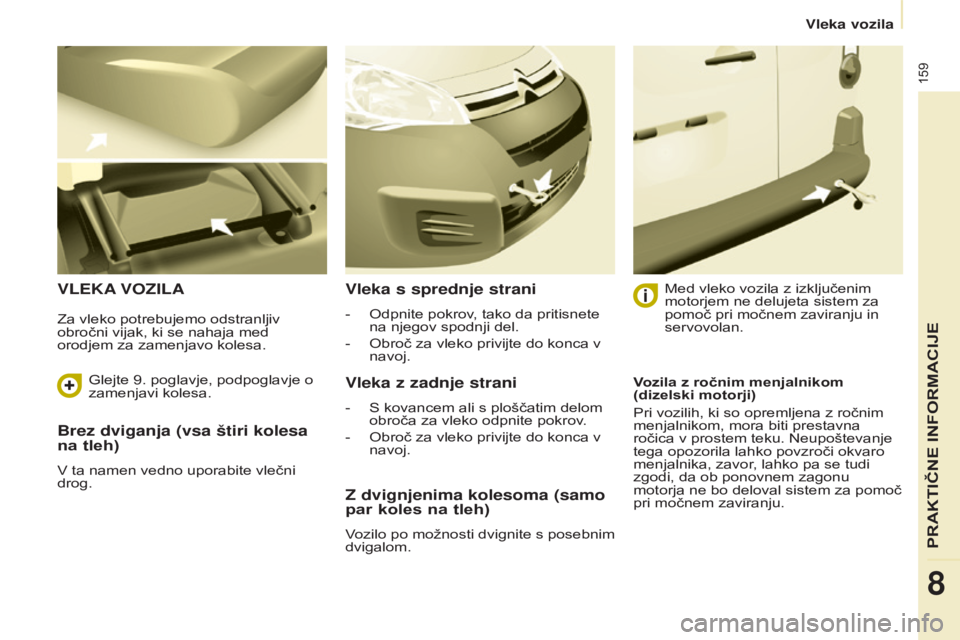

VLEKA VOZILAVleka s sprednje strani
- Odpnite pokrov , tako da pritisnete
na njegov spodnji del.
-

Obroč za vleko privijte do konca v
navoj.
Vleka z zadnje strani
- S kovancem ali s ploščatim delom
obroča za vleko odpnite pokrov .
-

Obroč za vleko privijte do konca v
navoj.
Med vleko vozila z izključenim
motorjem ne delujeta sistem za
pomoč pri močnem zaviranju in
servovolan.
Z dvignjenima kolesoma (samo
par koles na tleh)
Vozilo po možnosti dvignite s posebnim
dvigalom.
Za vleko potrebujemo odstranljiv
obročni vijak, ki se nahaja med
orodjem za zamenjavo kolesa.
vozila z ročnim menjalnikom
(dizelski motorji)
Pri vozilih
, ki so opremljena z ročnim
menjalnikom, mora biti prestavna
ročica v prostem teku. Neupoštevanje
tega opozorila lahko povzroči okvaro
menjalnika, zavor, lahko pa se tudi
zgodi, da ob ponovnem zagonu
motorja ne bo deloval sistem za pomoč
pri močnem zaviranju.
Glejte 9. poglavje, podpoglavje o
zamenjavi kolesa.
PRAKTIČNE INFORMACIJE
8
Vleka vozila

160
Berlingo-2-VU_sl_Chap08_Aide rapide_ed01-2015

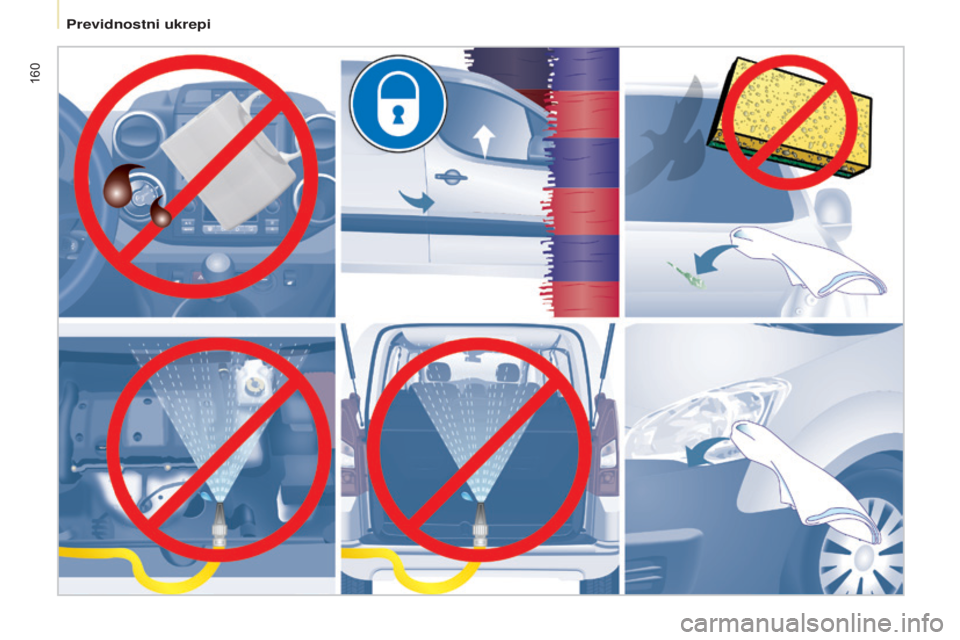

Previdnostni ukrepi

161
Berlingo-2-VU_sl_Chap08_Aide rapide_ed01-2015
PRAKTIČNE INFORMACIJE
8

162
Berlingo-2-VU_sl_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_sl_Chap09_Caract_technique_ed01-2015

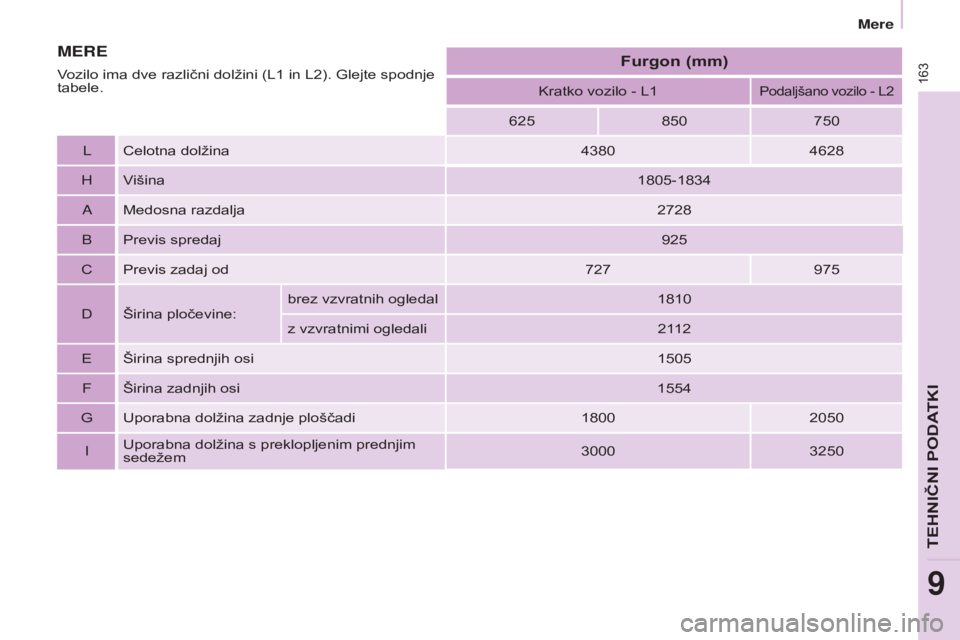

Mere

163
Berlingo-2-VU_sl_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_sl_Chap09_Caract_technique_ed01-2015
Kratko vozilo - L1Podaljšano vozilo - L2
625850750
lCelotna dolžina 43804628
H V

išina 1805-1834
aMedosna razdalja 2728
bPrevis spredaj 925
C Previs zadaj od 727975
dŠirina pločevine:brez vzvratnih ogledal
1810
z vzvratnimi ogledali 21

12
E Širina sprednjih osi 1505
F Širina zadnjih osi 1554
G Uporabna dolžina zadnje ploščadi 18002050
iUporabna dolžina s preklopljenim prednjim
sedežem 3000
3250
MEREFurgon
(mm)
Vozilo ima dve različni dolžini (L1 in L2). Glejte spodnje
tabele.
Mere
TEHNIČNI PODATKI
9

164
Berlingo-2-VU_sl_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_sl_Chap09_Caract_technique_ed01-2015

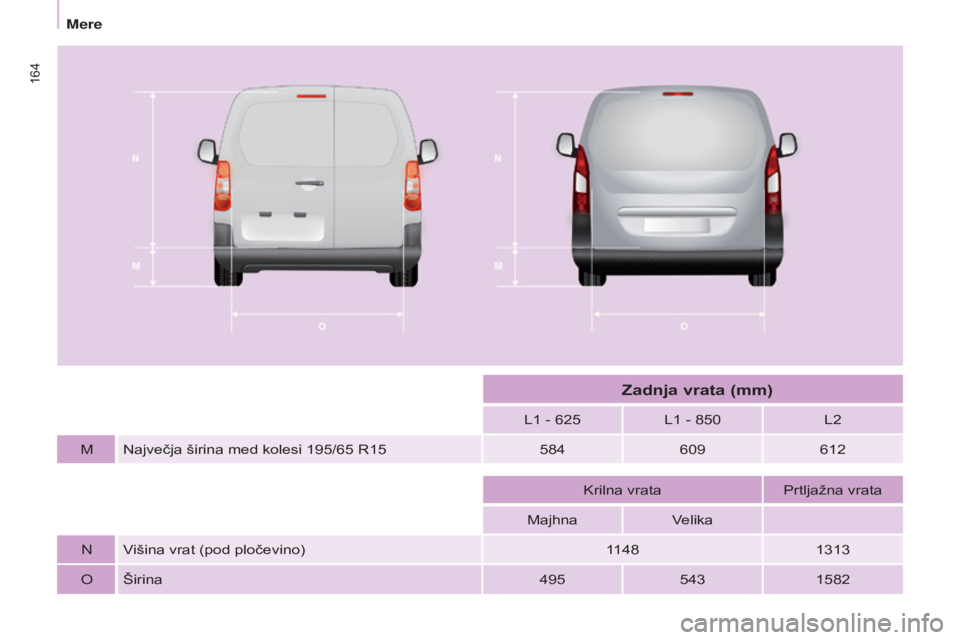

L1 - 625L1 - 850L2
M Največja širina med kolesi 195/65

R15 584609612
Krilna vrata Prtljažna vrata
Majhna Velika
N Višina vrat (pod pločevino) 11481313
oŠirina 4955431582
zadnja vrata (mm)
Mere

165
Berlingo-2-VU_sl_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_sl_Chap09_Caract_technique_ed01-2015
L1L2
pUporabna višina 1

100
Q Uporabna širina 650
- Višina pod dvignjenimi prtljažnimi vrati 1892
stranska drsna vrata (mm)
Mere
TEHNIČNI PODATKI
9

166
Berlingo-2-VU_sl_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_sl_Chap09_Caract_technique_ed01-2015

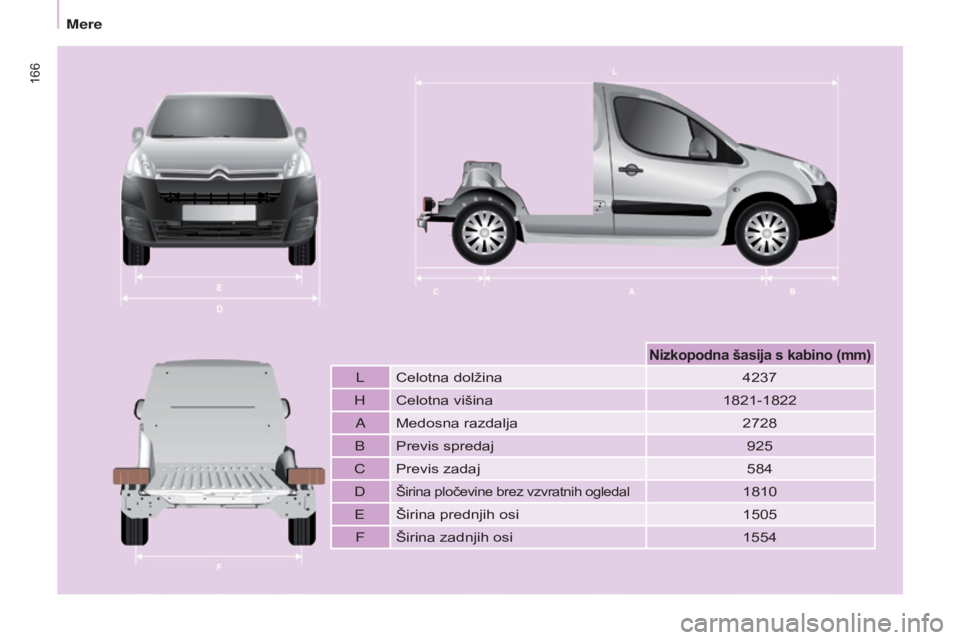

lCelotna dolžina4237
H Celotna višina 1821-1822
aMedosna razdalja 2728
bPrevis spredaj 925
C Previs zadaj 584
dŠirina pločevine brez vzvratnih ogledal1810
E Širina prednjih osi 1505
F Širina zadnjih osi 1554
nizkopodna šasija s kabino (mm)
Mere

167
Berlingo-2-VU_sl_Chap09_Caract_technique_ed01-2015Berlingo-2-VU_sl_Chap09_Caract_technique_ed01-2015

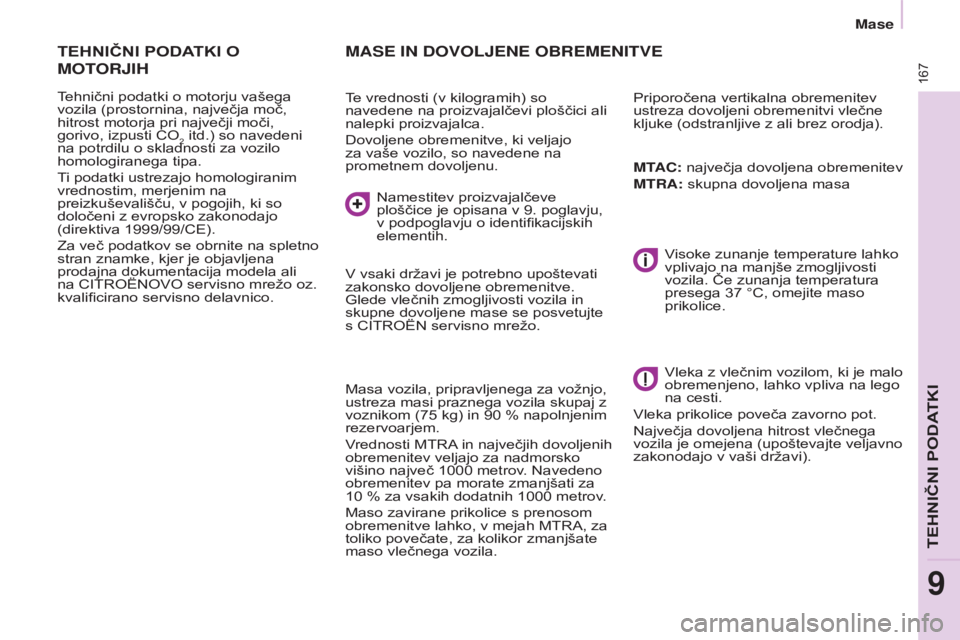

MASE IN DOVOLJENE OBREMENITVE
Te vrednosti (v kilogramih) so
navedene na proizvajalčevi ploščici ali
nalepki proizvajalca.
Dovoljene obremenitve, ki veljajo
za vaše vozilo, so navedene na
prometnem dovoljenu.Priporočena vertikalna obremenitev
ustreza dovoljeni obremenitvi vlečne
kljuke (odstranljive z ali brez orodja).
V vsaki državi je potrebno upoštevati
zakonsko dovoljene obremenitve.
Glede vlečnih zmogljivosti vozila in
skupne dovoljene mase se posvetujte
s CITROËN servisno mrežo.
Masa vozila, pripravljenega za vožnjo,
ustreza masi praznega vozila skupaj z
voznikom (75
kg) in 90 % napolnjenim
rezervoarjem.
Vrednosti MTRA in največjih dovoljenih
obremenitev veljajo za nadmorsko
višino največ 1000
metrov. Navedeno
obremenitev pa morate zmanjšati za
10
% za vsakih dodatnih 1000 metrov.
Maso zavirane prikolice s prenosom
obremenitve lahko, v mejah MTRA, za
toliko povečate, za kolikor zmanjšate
maso vlečnega vozila.
V

isoke zunanje temperature lahko
vplivajo na manjše zmogljivosti
vozila. Če zunanja temperatura
presega 37
°C, omejite maso
prikolice.
Namestitev proizvajalčeve
ploščice je opisana v 9. poglavju,
v podpoglavju o identifikacijskih
elementih.
TEHnIČnI PoDaT
k I o
MOT

ORJIH
Tehnični podatki o motorju vašega
vozila (prostornina, največja moč,
hitrost motorja pri največji moči,
gorivo, izpusti CO
2 itd.) so navedeni
na potrdilu o skladnosti za vozilo
homologiranega tipa.
T
i podatki ustrezajo homologiranim
vrednostim, merjenim na
preizkuševališču, v pogojih, ki so
določeni z evropsko zakonodajo
(direktiva 1999/99/CE).
Za več podatkov se obrnite na spletno
stran znamke, kjer je objavljena
prodajna dokumentacija modela ali
na CITROËNOVO servisno mrežo oz.
kvalificirano servisno delavnico. MTAC: največja dovoljena obremenitev
MTRA: skupna dovoljena masa
Vleka z vlečnim vozilom, ki je malo
obremenjeno, lahko vpliva na lego
na cesti.
Vleka prikolice poveča zavorno pot.
Največja dovoljena hitrost vlečnega
vozila je omejena (upoštevajte veljavno
zakonodajo v vaši državi).
TEHNIČNI PODATKI
9
Mase

168
Berlingo-2-VU_sl_Chap09_Caract_technique_ed01-2015Berlingo-2-VU_sl_Chap09_Caract_technique_ed01-2015
PODATKI ZA IDENTIFIKACIJO
a. Proizvajalčeva ploščica C. Pnevmatike in oznaka barve
B. Identifikacijska številka
Nameščena je na sredini spodnjega
dela, na desni strani.
1
. VF... Identifikacijska številka vozila
2.

Največja dovoljena obremenitev
(MT

AC)
3. Skupna dovoljena masa (MTRA)
4.1.

Največja dovoljena obremenitev
sprednje osi
4.2

.
Največja dovoljena obremenitev
zadnje osi Vgravirana je nad sprednjim desnim
kolesom.
Na nalepki

C na sprednjih vratih so
navedeni naslednji podatki:
-

mere platišč in pnevmatik,
-


predpisani tlak v pnevmatikah za
prazno in natovorjeno vozilo,
-


predpisani tlak v rezervnem kolesu,
-


oznaka barve.Kontrolo tlaka je potrebno izvesti
na hladnih pnevmatikah, vsaj
enkrat mesečno.
Podatki za identifikacijo
