VODIČ ZA KORISNIKE - DODATAK

1

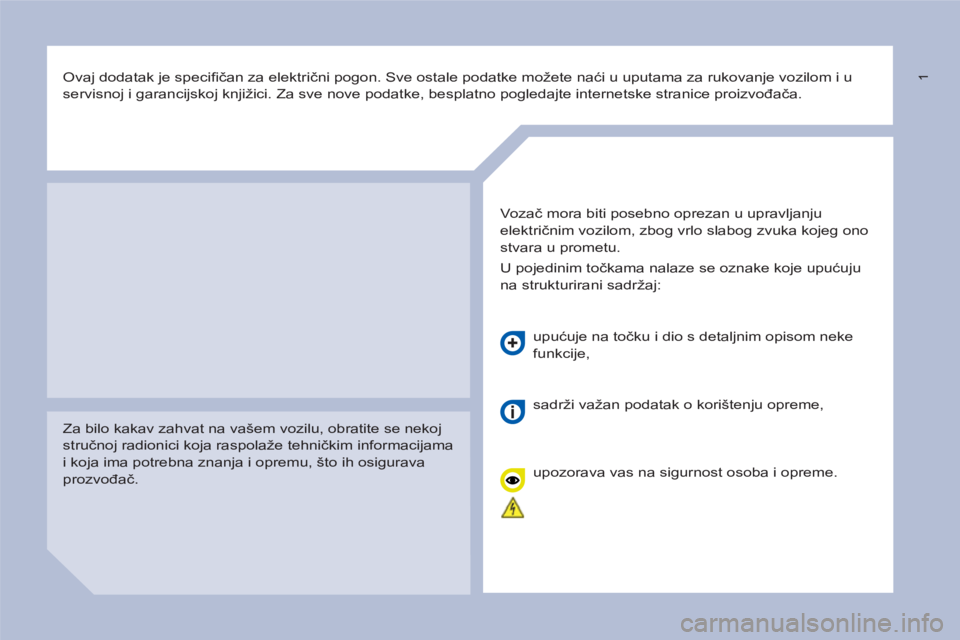

Ovaj dodatak je specifi čan za električni pogon. Sve ostale podatke možete naći u uputama za rukovanje vozilom i u
servisnoj i garancijskoj knjižici. Za sve nove podatke, besplatno pogledajte internetske stranice proizvođača.

Za bilo kakav zahvat na vašem vozilu, obratite se nekoj
stručnoj radionici koja raspolaže tehničkim informacijama
i koja ima potrebna znanja i opremu, što ih osigurava
prozvođač.
Vozač mora biti posebno oprezan u upravljanju
električnim vozilom, zbog vrlo slabog zvuka kojeg ono
stvara u prometu.
U pojedinim točkama nalaze se oznake koje upućuju
na strukturirani sadržaj:
upućuje na točku i dio s detaljnim opisom neke
funkcije,
sadrži važan podatak o korištenju opreme,
upozorava vas na sigurnost osoba i opreme.

2
Prikaz 3
Pokazivači 6
Žaruljice 9
Ekrani 10
Postupak pokretanja 11
Eko-vožnja 12
Eko-komfor 13
Ručni klima uređaj i grijanje 14
Punjenje pogonskog akumulatora 15
Kontrolno kućište 17
Postupak normalnog punjenja 19
Postupak brzog punjenja 22
Ostale informacije 23
Pomoćni akumulator 25
Osigurači 28
Održavanje 29
Vuča vozila 30
Motor i pogonski akumulator 31
Elementi identifi kacije 32

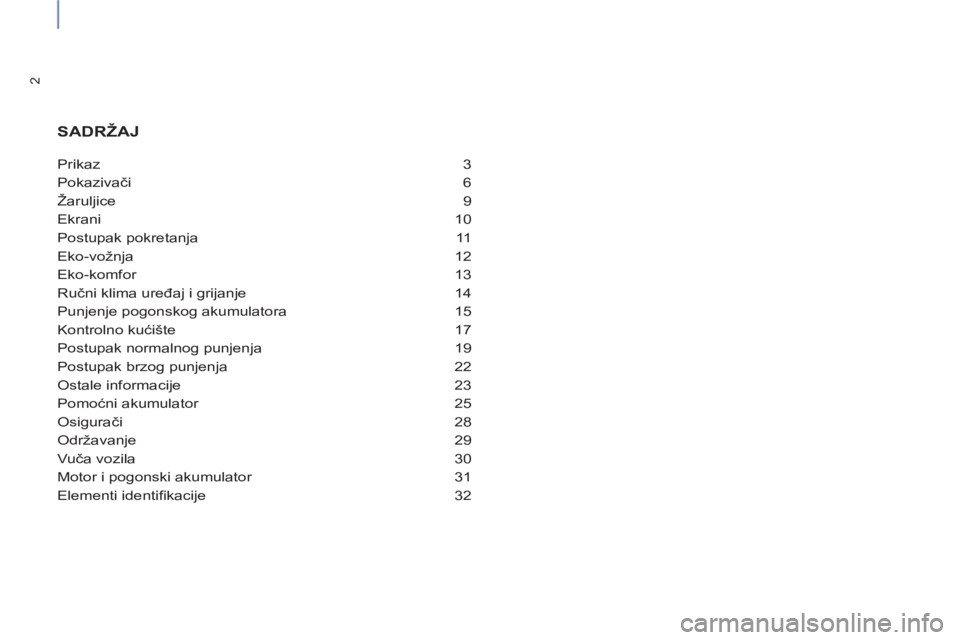

SADRŽAJ

3
PRIKAZ

PRIKAZ

Električni krug

Utičnica za normalno punjenje
19 Utičnica za brzo punjenje
22
Električni krug 300 V
23 Pomoćni akumulator 12 V
25 Pogonski akumulator
23

4

Vozačko mjesto

Ploča s instrumentima
5 Sklopka mjenjača
11
Ekrani
10

5
VOZAČKO MJESTO

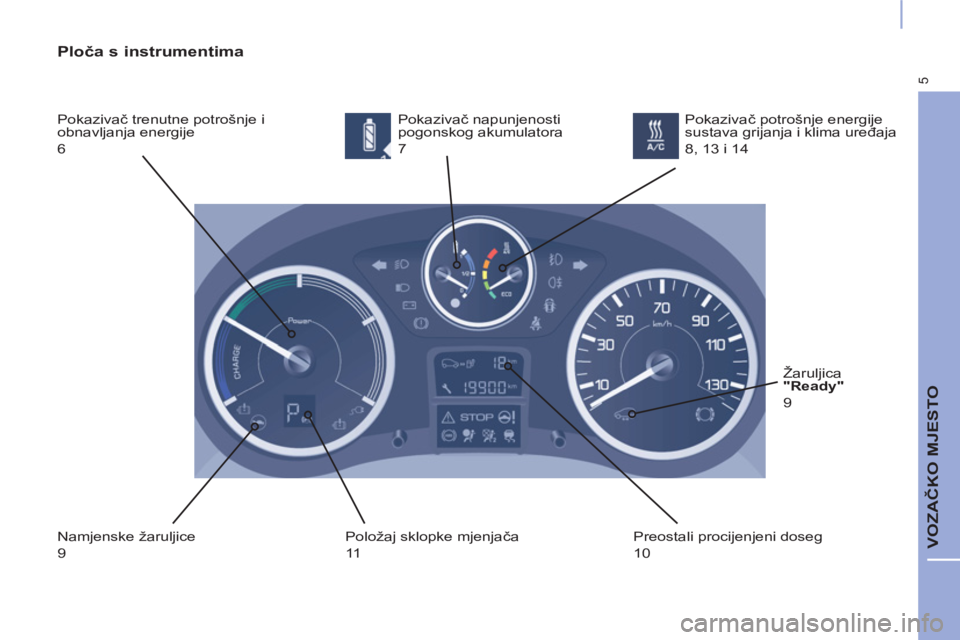

Ploča s instrumentima

Pokazivač trenutne potrošnje i
obnavljanja energije
6 Pokazivač napunjenosti
pogonskog akumulatora
7
Namjenske žaruljice
9 Položaj sklopke mjenjača
11 Preostali procijenjeni doseg
10 Pokazivač potrošnje energije
sustava grijanja i klima uređaja
8, 13 i 14
Žaruljica
"Ready"

9

6

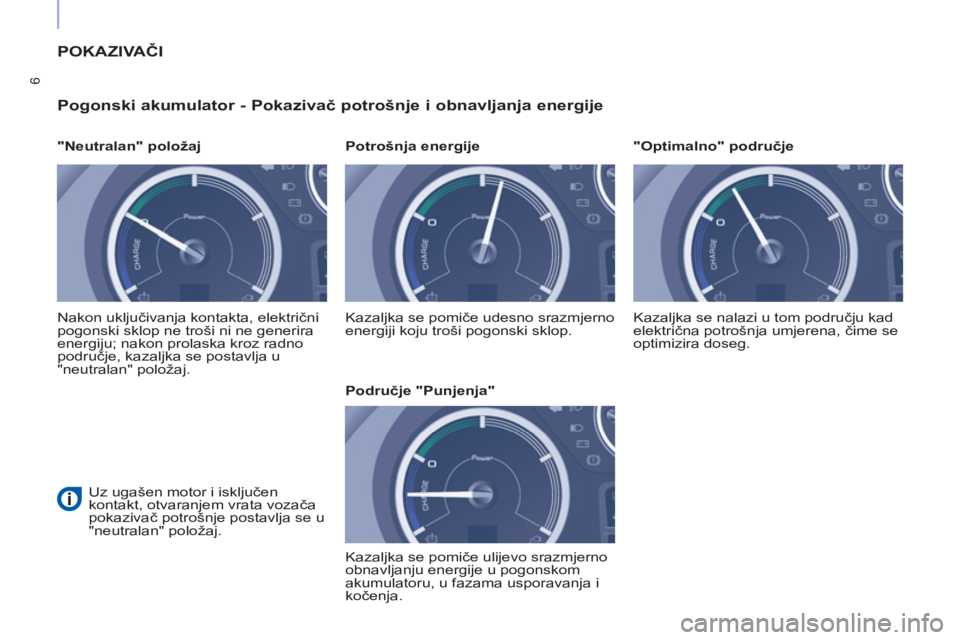

POKAZIVAČI

Pogonski akumulator - Pokazivač potrošnje i obnavljanja energije


"Neutralan" položaj
Nakon uključivanja kontakta, električni
pogonski sklop ne troši ni ne generira
energiju; nakon prolaska kroz radno
područje, kazaljka se postavlja u
"neutralan" položaj.
Uz ugašen motor i isključen
kontakt, otvaranjem vrata vozača
pokazivač potrošnje postavlja se u
"neutralan" položaj. Kazaljka se pomiče udesno srazmjerno
energiji koju troši pogonski sklop.
Potrošnja energije
Kazaljka se pomiče ulijevo srazmjerno
obnavljanju energije u pogonskom
akumulatoru, u fazama usporavanja i
kočenja.
Područje "Punjenja" Kazaljka se nalazi u tom području kad
električna potrošnja umjerena, čime se
optimizira doseg.

"Optimalno" područje
