11 7
SÄKERHE
T
4
11 7
Krockkuddar

Krockkuddar fram

Förarens krockkudde är inbyggd i
mitten av ratten, frampassagerarens i
instrumentbrädan.

Aktivering
Krockkuddarna aktiveras samtidigt
om inte passagerarens krockkudde är
urkopplad, vid en häftig frontalkrock
mot hela eller en del av den frontala
krockzonen A
(i bilens längsgående
axel i det horisontella planet och i
riktning bakåt i bilen) .
Krockkudden fram är placerad
mellan personen i framsätet och
instrumentbrädan för att dämpa
rörelsen framåt.
Urkoppling
Endast frampassagerarens krockkudde
kan kopplas ur:


- Med frånslagen tändning
, stick in
nyckeln i reglaget för urkoppling av
passagerarens krockkudde,

- vrid den till läget "OFF"
,

- och dra ut nyckeln i detta läge.
Denna krockkuddslampa
på instrumenttavlan
lyser konstant så länge
urkopplingen varar. Montera inte en bilbarnstol
i bakåtvänt läge om båda
krockkuddslamporna lyser med
fast sken. Låt en CITROËN-
verkstad eller en annan
kvalifi cerad verkstad kontrollera
systemet.

Fel i krockkudde fram
För att garantera barnets
säkerhet måste du koppla ur
passagerarens krockkudde, om
du monterar en bakåtvänd bilbarnstol
på frampassagerarens säte. Annars
kan barnet skadas allvarligt när
krockkudden aktiveras.
Återaktivering
I läge "OFF"
aktiveras passagerarens
krockkudde inte ut vid krock.
När du tar bort bilbarnstolen ska du
genast vrida reglaget till läge "ON"
för
att på nytt aktivera krockkudden och
skydda passageraren i händelse av
kollision.
Låt en CITROËN-verkstad
eller en annan kvalifi cerad
verkstad kontrollera systemet
om denna kontrollampa
tänds, åtföljd av en ljudsignal
och ett meddelande på
displayen.

138


Nivåer



Kylarvätskenivå

Använd endast kylarvätska som
godkänts av tillverkaren.
I annat fall kan du skada motorn
allvarligt.
Då motorn är varm regleras
kylarvätskans temperatur av kylfl äkten.
Denna går även med tändningen
frånslagen. Eftersom kylsystemet är
under tryck bör du vänta minst en
timme efter att motorn stängts av innan
du utför ingreppet.
Skruva alltid upp locket 1/4 varv och
låt trycket sjunka, för att undvika risker
för brännskador. Då trycket fallit tar du
bort locket och fyller på.
Om du måste fylla på vätska ofta är
det tecken på ett problem som bör
kontrolleras på en CITROËN-verkstad.

Styrservons oljenivå

Bilen ska stå i vågrätt läge och motor
ska vara kall. Skruva loss locket och
kontrollera nivån som skall ligga mellan
MIN- och MAX-strecken. För att regenerera fi ltret
rekommenderar vi att du så fort
trafi kförhållandena medger det kör i
en hastighet av 60 km/tim eller mer i
minst fem minuter (tills meddelandet
försvinner och servicelampan släcks).
Vid regeneringen av partikelfi ltret
kan reläklick höras under
instrumentbrädan.
Vänd dig till en CITROËN-verkstad
eller en annan kvalifi cerad verkstad om
meddelandet fortsätter att visas och
servicelampan lyser.

Påfyllning
Nivån skall ligga mellan MIN- och
MAX-strecken på expansionskärlet.
Om du behöver fylla på mer än
1 liter bör systemet ses över av en
CITROËN-verkstad eller en annan
kvalifi cerad verkstad.



Spolarvätskenivå

Använd endast produkter ur
CITROËN:s sortiment, för optimal
rengöringseffekt och för din egen
säkerhet.
För optimal rengöring och för att
undvika frost får inte enbart vatten
användas vid påfyllning eller byte av
spolarvätska.
Behållarens volym: cirka 3 liter.
Om bilen är utrustad med
strålkastarspolare, är behållarens
volym 6 liter.


Tillsatsmedel för diesel
(dieselmotor med
partikelfilter)

Påfyllning
Påfyllning av detta tillsatsmedel måste
snarast utföras av en CITROËN-
verkstad eller en annan kvalifi cerad
verkstad.



Spillolja och andra vätskor

Undvik långvarig kontakt med huden.
Bromsvätskan är hälsovådlig och
mycket frätande.
Häll aldrig ut spillolja, broms- och
kopplingsvätska eller kylarvätska
i avlopp eller på marken, utan
i behållare avsedda för detta
ändamål som återfi nns i CITROËN-
verkstadsnätet. En låg tillsatsnivå indikeras genom
att servicelampan tänds, åtföljd av
en ljudsignal och ett meddelande på
displayen.
Då detta sker med motorn i gång,
beror det på att partikelfi ltret börjar
bli igensatt (t.ex. vid ovanligt lång
stadskörning: reducerad hastighet,
långa köer).

DIESEL
142


Bränsle

AVSTÄNGNING AV
BRÄNSLETILLFÖRSEL
Vid en kraftig krock stängs
bränsletillförseln till motorn
automatiskt av.
Kontrollampan blinkar och
ett meddelande visas på
displayen.
Kontrollera att det inte känns någon
lukt och att bränsle inte har läckt ut
innan du återställer bränslematningen
så här:


- Slå av tändningen (STOP-läge),

- Dra ut tändningsnyckeln,

- Stick in tändningsnyckeln igen,

- Slå på tändningen och starta
motorn.

HANDPUMP (DIESEL)



Efter ett bränslestopp måste systemet
avluftas:


- fyll på minst 5 liter bränsle i tanken,

- pumpa med den manuella
avluftningspumpen, som fi nns
under motorhuven under
skyddskåpan,

- kör med startmotorn tills motorn
startar.
Se rubrik 6, avsnittet
"I motorrummet".









Bränslekvalitet för
dieselmotorer

Dieselmotorerna är fullständigt
kompatibla med biobränslen som
uppfyller aktuella och framtida
europeiska standarder (diesel som
uppfyller EN 590 i blandning med
ett biobränsle som uppfyller EN
14214) och som kan tankas på
bränslestationer (möjlig tillblandning av
0 till 7 % metylester av fettsyra).
Biobränslet B30 kan användas i vissa
dieselmotorer. Denna användning sker
emellertid på villkor att man noggrant
uppfyller de särskilda servicevillkoren.
Fråga din CITROËN-verkstad eller en
annan kvalifi cerad verkstad om råd.
Användning av alla andra typer av
(bio)bränslen (vegetabiliska eller
animaliska oljor, eldningsoljor...) i
ren eller utspädd form är strängt
förbjuden (risk för skador i motorn och
bränslesystemet).

144


Batteri


ENERGISPARLÄGE

Efter att motorn stängts av och nyckeln
är i tändningsläge, kan vissa funktioner
(vindrutespolare, fönsterhissar,
taklampor, bilradio, etc.) användas
endast under sammanlagt trettio
minuter, för att inte ladda ur batteriet.
Då trettio minuter förfl utit övergår
de aktiverade funktionerna till
energisparläge och kontrollampan
för batteriet blinkar åtföljt av ett
meddelande på displayen.
För att åter kunna använda dessa
funktioner måste du starta motorn och
låta den gå en kort stund.
Den tid du förfogar över är då dubbelt
så lång som motorn var igång (dock
minst fem och högst trettio minuter).
Ett urladdat batteri innebär att motorn
inte kan startas.

158

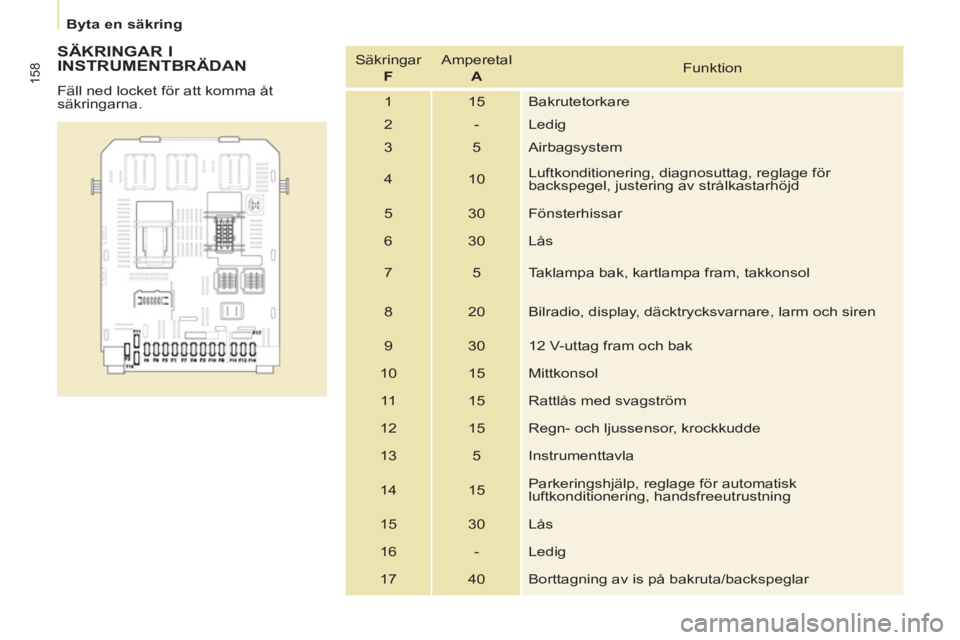

Byta en säkring



SÄKRINGAR I
INSTRUMENTBRÄDAN
Fäll ned locket för att komma åt
säkringarna. Säkringar
F
Amperetal
A
Funktion
1 15 Bakrutetorkare
2 - Ledig
3 5 Airbagsystem
4 10 Luftkonditionering, diagnosuttag, reglage för
backspegel, justering av strålkastarhöjd
5 30 Fönsterhissar
6 30 Lås
7 5 Taklampa bak, kartlampa fram, takkonsol
8 20 Bilradio, display, däcktrycksvarnare, larm och siren
9 30 12 V-uttag fram och bak
10 15 Mittkonsol
11 15 Rattlås med svagström
12 15 Regn- och ljussensor, krockkudde
13 5 Instrumenttavla
14 15 Parkeringshjälp, reglage för automatisk
luftkonditionering, handsfreeutrustning
15 30 Lås
16 - Ledig
17 40 Borttagning av is på bakruta/backspeglar

9.4
01 KOMMA IGÅNG
Öppnar menyn
" Navigation - guidance"och visar de senastedestinationerna.
Kort tr
yckning med motornavstängd: på / av.
Kort tryckning med motorn
i gång: stänga av / slå på ljudkällan igen.
Kort tryckning: val av
minneslagrad radiostation.
Lån
g tryckning: lagrar den aktuella stationen i minnet.
Knappen
MODE : val av permanent visningstyp.
Lån
g tryckning: övergång till svart display (DARK).
Öppnar men
yn " MUSIC" och visar spår eller spellistor för CD/MP3/Apple ®-spelare.
Lån
g tryckning: visning av ljudinställningar för MEDIA-källor (CD/USB/iPOD/Streaming/AUX).
Lån
g tryckning: öppnar " Audio settings": equalizer, bas, diskant, loudness, surround, balans
vänster/höger, balans fram/bak, automatisk volymkorrigering.
Öppnar men
yn " RADIO " och visar listanöver registrerade stationer.
Lån
g tryckning: visning av
ljudinställningar för radiokällan. Vridre
glage för val och godkännande(OK):
Val av ett alternativ på displa
yen eller i en
lista eller meny och därefter godkännande
med en kort tryckning.
F
örutom menyer och listor används enkort tryckning för att öppna en undermeny,
beroende på vad som visas på displayen.
Vridnin
g när kartan visas: zooma in/ut på kartan.
Inst
ällning av ljudvolymen (alla ljudkällor ställs in
oberoende av varandra,
inklusive TA-meddelanden
och körinstruktion).

9.5
01
Val av:
- automatiskt val av hö
gre/lägre radiofrekvens.
- före
gående/nästa CD-, MP3- eller mediaspår.
- vänster
/höger sida av displayen när en meny visas.
Förfl
yttning åt vänster/höger i funktionsläget "Move the map " (Förfl ytta kartan).

Avbryter pågående åtgärd
och går ett steg tillbaka i menyn.

Lån
g tryckning: återgångtill den permanenta
visningen Lån
g tryckning: ominitialisering av systemet.
Öppna
r
telefonmenynoch
visar samtalslistaneller tar emot ettinkommande samtal.
Öppnar menyn"Confi guration " (Konfi guration).
Lång tryckning: visa GPS-täckningen
och öppna
navigationssystemetsdemonstrationsläge.
Öppnar men
yn"Traffi c information"och visar aktuellatrafi kvarningar. V
al av:
- före
gående/nästa rad i en lista eller en meny.
- före
gående/nästa mediakatalog.
- före
gående/nästa frekvenssteg för radion.
- före
gående/nästa MP3-katalog.
Förfl
yttning uppåt/nedåt i funktionsläget "Move the map".
KOMMA IGÅNG

9.6
02
För att få en total översikt av de olika menyerna kan du läsa under
rubriken "Menyöversikt".
F
ör rengöring av displayen rekommenderar vi en mjuk tygtrasasom inte repar (t.ex. för rengöring av glasögon) utan någotrengöringsmedel.
"RADIO"
"
TELEFON"
(Om ett samtal pågår)
SETUP: INSTÄLLNINGAR
datum och tid, kon
fi guration av visning, ljud.
Byta ljudkälla:
RADIO: RADIO-sändning
MU
SIC: MUSIC-sändning.
Tr
yck fl
era gånger på MODE -knappen för att öppna följande menyer:
ALLMÄN FUNKTION
"KARTA PÅ HELSKÄRM"
" KARTA I FÖNSTER "

(Om vägvisning pågår)

9.7
02
Med en tryckning på vridreglagetkan du ta fram olika undermenyer,
beroende på vad som visas på
displayen.
ALLMÄN FUNKTION
UNDERMENYER
RADIO:
Activate / Deactivate TA In-/urkoppling av TA
Activate / Deactivate RD
S
In-/urkoppling av RDS
MEDIAMUSIKSPELARE,
CD eller USB
(beroende på
media) :
Uppspelningssätt:
Normal
Normal
Random
Slumpmässi
g
Random on all media
Slumpmässi
g, alla media
Re
petition
Upprepa
TELEFON (under samtal):
Private mode
Sekretess
HELSKÄRMS- ELLER
FÖNSTERKARTA :
Stop / Restore guidance
Avbryt/återuppta vägvisning
Select destination Välj destination
Enter an addres
sAnge en adress
Director
y Adressbok
GPS coordinates
GPS-koordinater
Divert route
Omberäkna rutt
Move the map
Flytta karta
Info. on location
Info om plats
Select as destination
Välj som destination
Select as sta
ge Välj som delmål
Save this
place Spara denna plats (kontakter)
Quit map mode
Avsluta kartfunktion
Guidance criteria

Villkor för vägvisning
Put call on hold
Parkera samtal DTMF rin
g tones
Tonval

Hang up
Lägg på
1
1
1
1
1
1
1
1
2
2
2
2
2
1
2
2
2
1
1
1
1
1
1
Change waveband
Byta band
F
MFM
AMAM
2
2
1
TATA Tr a fi kinformation1

9.11
05
Tryck på NAVför att visa menyn "Navigation - guidance " (Navigation - vägvisning).

VÄLJ EN NY DESTINATION
NAVIGATION - VÄGVISNING
VAL AV EN DESTINATION
Välj "
Select destination"(Välj färdmål)och bekräfta och välj sedan "Enter an address" (Ange en adress) ochbekräfta.
Väl
j funktionen " Country " (Land)och bekräfta sedan.
Väl
j funktionen " Town"(Ort) ochbekräfta sedan, för att registrera destinationsorten.

Väl ortens bokstäver en i taget ochbekräfta med ratten efter varje inmatad bokstav. Väl
j orten från den föreslagna listan och bekräfta sedan.
N
är de första bokstäverna matas in visas en lista över det valda landets städer, om du bekräftar "List" på displayen.
Vrid på ratten och väl
j "OK" och bekräftasedan.
Fyll om möjligt i
fälten " Road" (Väg)och "Number/Intersection" (Nummer/avfart)på samma sätt.
V
älj "Archive" för att spara den inmatade adressen i ett kontaktregister.

Systemet kan lagra upp till 400 kontaktposter.
B
ekräfta "OK" för att starta
vägvisningen.
Välj kriterier för vägvisningen: " Fastest route" (Snabbast), " Shortest route " (Kortast)eller " Distance/Time"(Optimerat)och välj sedan önskade kriterier: " With tolls"(Med betalvägar),"With Ferry"y(Med färja), eller " Traffi c info"(Tr afi kinfo)och bekräfta sedan med " OK". K
