CITROEN BERLINGO MULTISPACE 2013 Návod na použití (in Czech)

99
ERGONOMI
E a
KOMFOR
T
3


Život na palubě

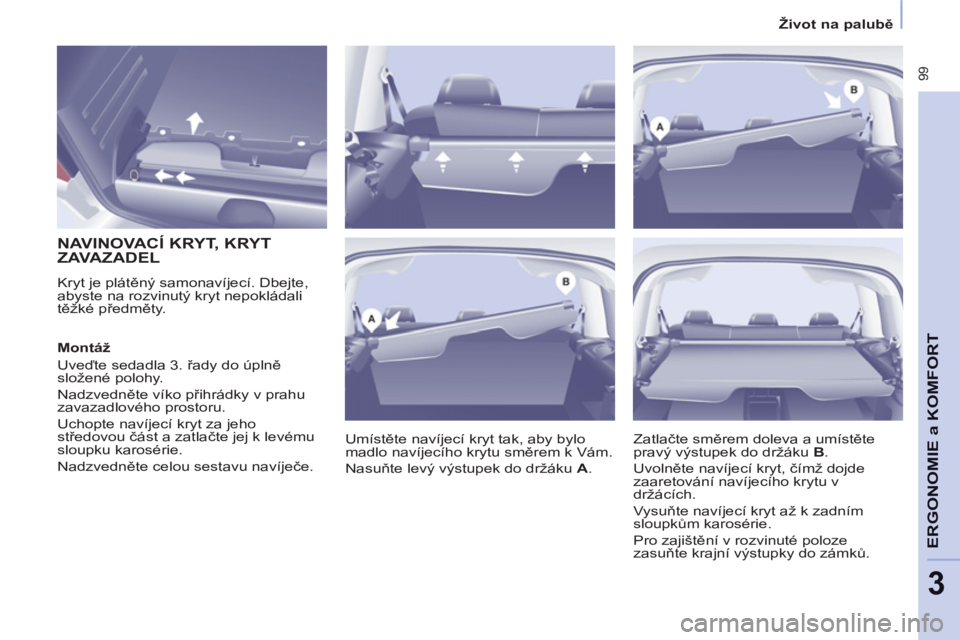

NAVINOVACÍ KRYT, KRYT
ZAVAZADEL
Kryt je plátěný samonavíjecí. Dbejte,
abyste na rozvinutý kryt nepokládali
těžké předměty.
Umístěte navíjecí kryt tak, aby bylo
madlo navíjecího krytu směrem k Vám.
Nasuňte levý výstupek do držáku A
.
Montáž
Uveďte sedadla 3. řady do úplně
složené polohy.
Nadzvedněte víko přihrádky v prahu
zavazadlového prostoru.
Uchopte navíjecí kryt za jeho
středovou část a zatlačte jej k levému
sloupku karosérie.
Nadzvedněte celou sestavu navíječe. Zatlačte směrem doleva a umístěte
pravý výstupek do držáku B
.
Uvolněte navíjecí kryt, čímž dojde
zaaretování navíjecího krytu v
držácích.
Vysuňte navíjecí kryt až k zadním
sloupkům karosérie.
Pro zajištění v rozvinuté poloze
zasuňte krajní výstupky do zámků.

100


Život na palubě



Demontáž
Ze zavazadlového prostoru zatáhněte
za madlo navíječe směrem k sobě,
abyste jej uvolnili z bočních zámků.
Při navíjení kryt přidržujte.
Demontujte svorky tří clon na tyčích
opěrek hlavy 2. řady sedadel.
Stlačte navíjecí kryt směrem doleva a
uvolněte jej z držáku B
.
Nadvedněte jej a natočte směrem
dopředu.
Uložení
Uložte jej do dutiny v prahu
zavazadlového prostoru s madly
krytu směrem nahoru.
Stlačte navíjecí kryt nejprve směrem
doleva.
Uvolněte jej.
Uložte obě madla a zavřete víko
schránky.

Navíjecí kryt je vybaven třemi
clonami, které umožňují zakrytí
zavazadlového prostoru se
sedadly 2. řady v komfortní nebo
normální poloze.
Každá clona je vybavena dv
ěmi
svorkami, které umožňují její zavěšení
k tyčím opěrek hlavy.

101
ERGONOMI
E a
KOMFOR
T
3


Zpětná zrcátka a okna



Vnější zpětná zrcátka s elektrickým
ovládáním


- Zvolte zpětné zrcátko přepnutím
ovladače směrem vpravo nebo
vlevo.

- Posunováním ovladače do čtyř
směrů proveďte seřízení.

- Vraťte ovladač do střední polohy.


Elektrické přiklopení / odklopení
Zpětná zrcátka je možno elektricky
přiklopit nebo odklopit z interiéru
vozidla, po zaparkování se zapnutým
zapalováním:


- Umístěte ovladač do střední polohy.

- Otočte ovladač směrem dolů.

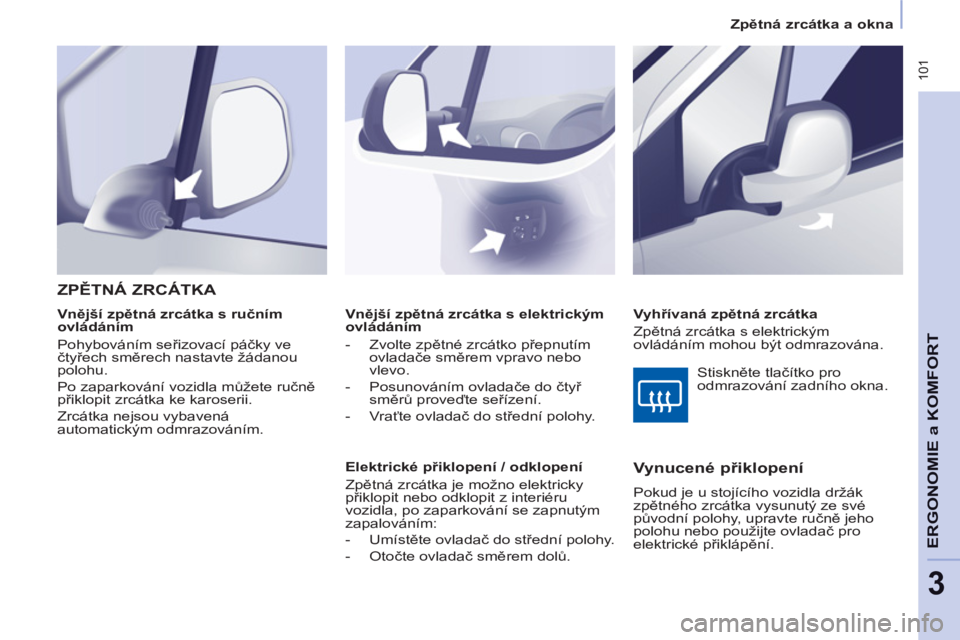

ZPĚTNÁ ZRCÁTKA


Vyhřívaná zpětná zrcátka
Zpětná zrcátka s elektrickým
ovládáním mohou být odmrazována.
Vnější zpětná zrcátka s ručním
ovládáním
Pohybováním seřizovací páčky ve
čtyřech směrech nastavte žádanou
polohu.
Po zaparkování vozidla můžete ručně
přiklopit zrcátka ke karoserii.
Zrcátka nejsou vybavená
automatickým odmrazováním.



Vynucené přiklopení

Pokud je u stojícího vozidla držák
zpětného zrcátka vysunutý ze své
původní polohy, upravte ručně jeho
polohu nebo použijte ovladač pro
elektrické přiklápění. Stiskněte tlačítko pro
odmrazování zadního okna.

102


Zpětná zrcátka a okna

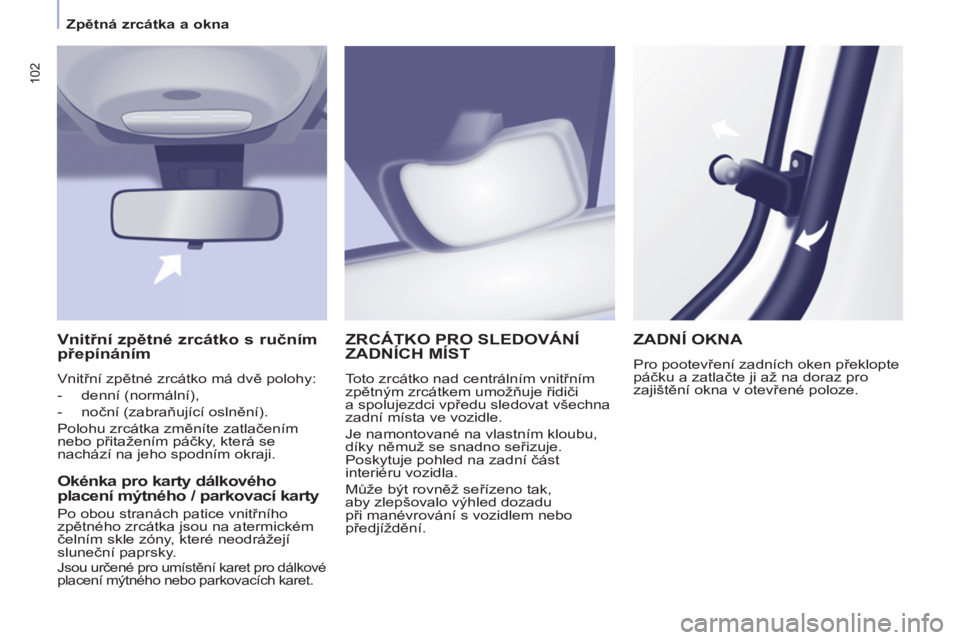

ZRCÁTKO PRO SLEDOVÁNÍ
ZADNÍCH MÍST
Toto zrcátko nad centrálním vnitřním
zpětným zrcátkem umožňuje řidiči
a spolujezdci vpředu sledovat všechna
zadní místa ve vozidle.
Je namontované na vlastním kloubu,
díky němuž se snadno seřizuje.
Poskytuje pohled na zadní část
interiéru vozidla.
Může být rovněž seřízeno tak,
aby zlepšovalo výhled dozadu
při manévrování s vozidlem nebo
předjíždění.


Okénka pro karty dálkového
placení mýtného / parkovací karty
Po obou stranách patice vnitřního
zpětného zrcátka jsou na atermickém
čelním skle zóny, které neodrážejí
sluneční paprsky.
Jsou určené pro umístění karet pro dálkové
placení mýtného nebo parkovacích karet.



ZADNÍ OKNA

Pro pootevření zadních oken překlopte
páčku a zatlačte ji až na doraz pro
zajištění okna v otevřené poloze.


Vnitřní zpětné zrcátko s ručním
přepínáním

Vnitřní zpětné zrcátko má dvě polohy:


- denní (normální),

- noční (zabraňující oslnění).
Polohu zrcátka změníte zatlačením
nebo přitažením páčky, která se
nachází na jeho spodním okraji.

103
ERGONOMI
E
a KOMFOR
T
3


Zpětná zrcátka a okna

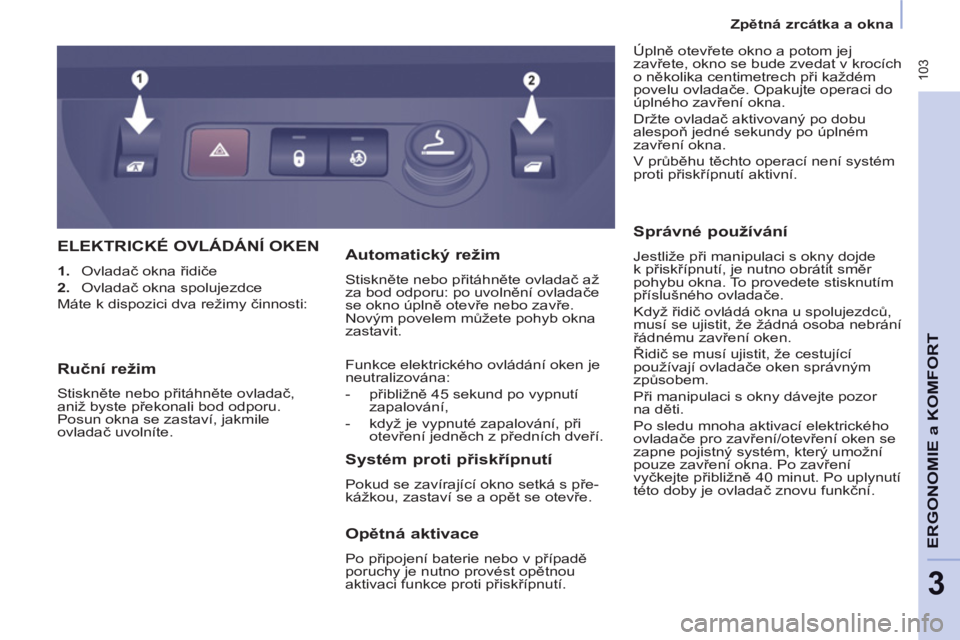

ELEKTRICKÉ OVLÁDÁNÍ OKEN



1.
Ovladač okna řidiče

2.
Ovladač okna spolujezdce
Máte k dispozici dva režimy činnosti: Úplně otevřete okno a potom jej
zavřete, okno se bude zvedat v krocích
o několika centimetrech při každém
povelu ovladače. Opakujte operaci do
úplného zavření okna.
Držte ovladač aktivovaný po dobu
alespoň jedné sekundy po úplném
zavření okna.
V průběhu těchto operací není systém
proti přiskřípnutí aktivní.


Systém proti přiskřípnutí

Pokud se zavírající okno setká s pře-
kážkou, zastaví se a opět se otevře.


Automatický režim

Stiskněte nebo přitáhněte ovladač až
za bod odporu: po uvolnění ovladače
se okno úplně otevře nebo zavře.
Novým povelem můžete pohyb okna
zastavit.
Funkce elektrického ovládání oken je
neutralizována:


- přibližně 45 sekund po vypnutí
zapalování,

- když je vypnuté zapalování, při
otevření jedněch z předních dveří.



Správné používání

Jestliže při manipulaci s okny dojde
k přiskřípnutí, je nutno obrátit směr
pohybu okna. To provedete stisknutím
příslušného ovladače.
Když řidič ovládá okna u spolujezdců,
musí se ujistit, že žádná osoba nebrání
řádnému zavření oken.
Řidič se musí ujistit, že cestující
používají ovladače oken správným
způsobem.
Při manipulaci s okny dávejte pozor
na děti.
Po sledu mnoha aktivací elektrického
ovladače pro zavření/otevření oken se
zapne pojistný systém, který umožní
pouze zavření okna. Po zavření
vyčkejte přibližně 40 minut. Po uplynutí
této doby je ovladač znovu funkční.


Ruční režim

Stiskněte nebo přitáhněte ovladač,
aniž byste překonali bod odporu.
Posun okna se zastaví, jakmile
ovladač uvolníte.


Opětná aktivace

Po připojení baterie nebo v případě
poruchy je nutno provést opětnou
aktivaci funkce proti přiskřípnutí.

104


Bezpečnost při jízdě

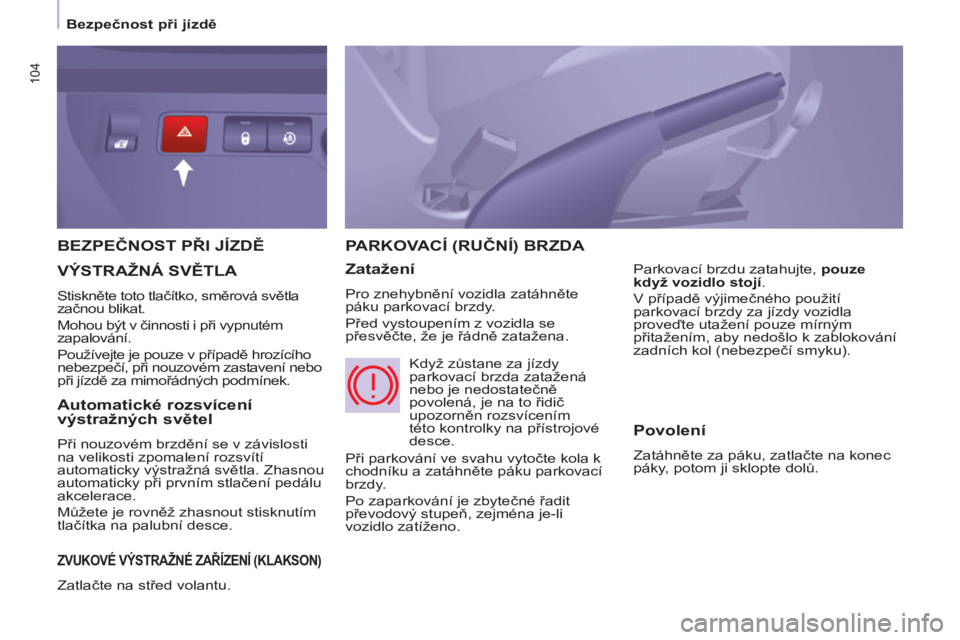

BEZPEČNOST PŘI JÍZDĚ

ZVUKOVÉ VÝSTRAŽNÉ ZAŘÍZENÍ (KLAKSON)

Zatlačte na střed volantu.
PARKOVACÍ (RUČNÍ) BRZDA

Zatažení

Pro znehybnění vozidla zatáhněte
páku parkovací brzdy.
Před vystoupením z vozidla se
přesvěčte, že je řádně zatažena.
Parkovací brzdu zatahujte, pouze
když vozidlo stojí
.
V případě výjimečného použití
parkovací brzdy za jízdy vozidla
proveďte utažení pouze mírným
přitažením, aby nedošlo k zablokování
zadních kol (nebezpečí smyku).

VÝSTRAŽNÁ SVĚTLA

Stiskněte toto tlačítko, směrová světla
začnou blikat.
Mohou být v činnosti i při vypnutém
zapalování.
Používejte je pouze v případě hrozícího
nebezpečí, při nouzovém zastavení nebo
při jízdě za mimořádných podmínek.
Při parkování ve svahu vytočte kola k
chodníku a zatáhněte páku parkovací
brzdy.
Po zaparkování je zbytečné řadit
převodový stupeň, zejména je-li
vozidlo zatíženo. Když zůstane za jízdy
parkovací brzda zatažená
nebo je nedostatečně
povolená, je na to řidič
upozorněn rozsvícením
této kontrolky na přístrojové
desce.

Automatické rozsvícení
výstražných světel

Při nouzovém brzdění se v závislosti
na velikosti zpomalení rozsvítí
automaticky výstražná světla. Zhasnou
automaticky při prvním stlačení pedálu
akcelerace.
Můžete je rovněž zhasnout stisknutím
tlačítka na palubní desce.

Povolení

Zatáhněte za páku, zatlačte na konec
páky, potom ji sklopte dolů.

105


Parkovací asistent

BEZPEČNOS
T
4

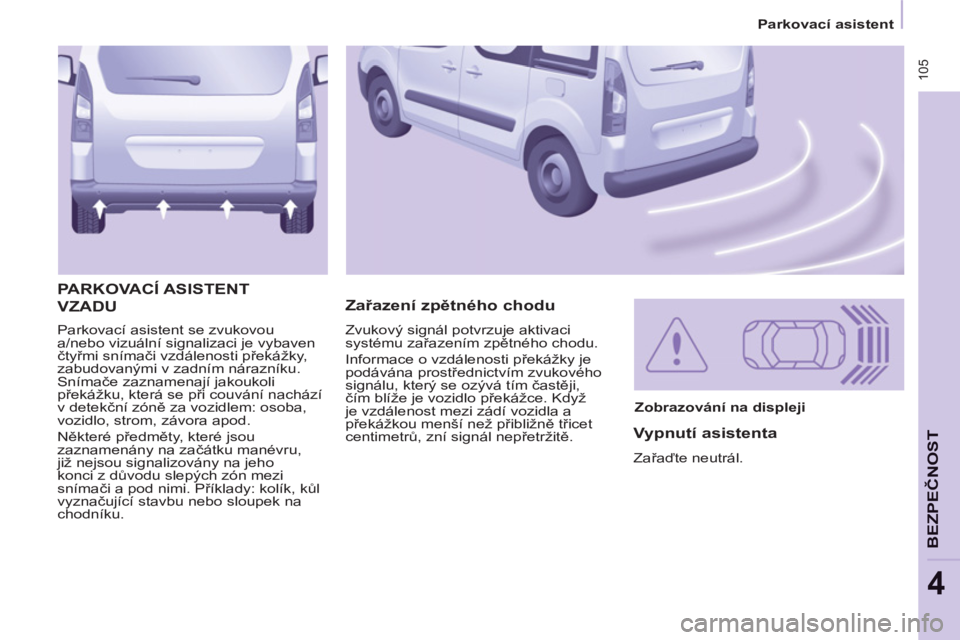

Parkovací asistent se zvukovou
a/nebo vizuální signalizaci je vybaven
čtyřmi snímači vzdálenosti překážky,
zabudovanými v zadním nárazníku.
Snímače zaznamenají jakoukoli
překážku, která se při couvání nachází
v detekční zóně za vozidlem: osoba,
vozidlo, strom, závora apod.
Některé předměty, které jsou
zaznamenány na začátku manévru,
již nejsou signalizovány na jeho
konci z důvodu slepých zón mezi
snímači a pod nimi. Příklady: kolík, kůl
vyznačující stavbu nebo sloupek na
chodníku.

Zařazení zpětného chodu PARKOVACÍ ASISTENTVZADU


Zobrazování na displeji



Vypnutí asistenta

Zařaďte neutrál. Zvukový signál potvrzuje aktivaci
systému zařazením zpětného chodu.
Informace o vzdálenosti překážky je
podávána prostřednictvím zvukového
signálu, který se ozývá tím častěji,
čím blíže je vozidlo překážce.
Když
je vzdálenost mezi zádí vozidla a
překážkou menší než přibližně třicet
centimetrů, zní signál nepřetržitě.

106

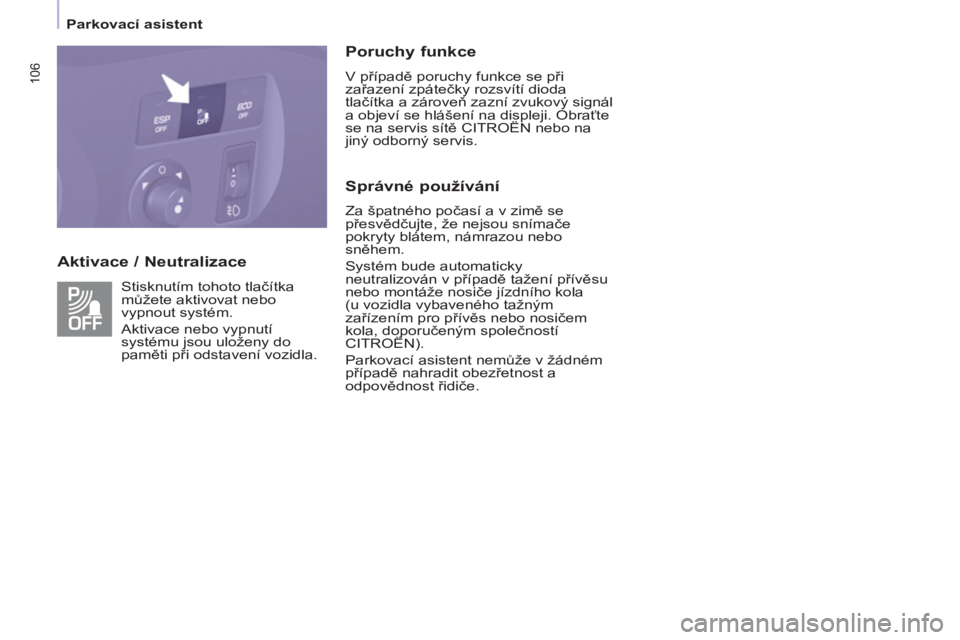

Parkovací asistent



Aktivace / Neutralizace
Poruchy funkce

V případě poruchy funkce se při
zařazení zpátečky rozsvítí dioda
tlačítka a zároveň zazní zvukový signál
a objeví se hlášení na displeji. Obraťte
se na servis sítě CITROËN nebo na
jiný odborný servis.


Správné používání

Za špatného počasí a v zimě se
přesvědčujte, že nejsou snímače
pokryty blátem, námrazou nebo
sněhem.
Systém bude automaticky
neutralizován v případě tažení přívěsu
nebo montáže nosiče jízdního kola
(u vozidla vybaveného tažným
zařízením pro přívěs nebo nosičem
kola, doporučeným společností
CITROËN).
Parkovací asistent nemůže v žádném
případě nahradit obezřetnost a
odpovědnost řidiče. Stisknutím tohoto tlačítka
můžete aktivovat nebo
vypnout systém.
Aktivace nebo vypnutí
systému jsou uloženy do
paměti při odstavení vozidla.

ABS
ABS
107


Bezpečnost při jízdě

BEZPEČNOS
T
4

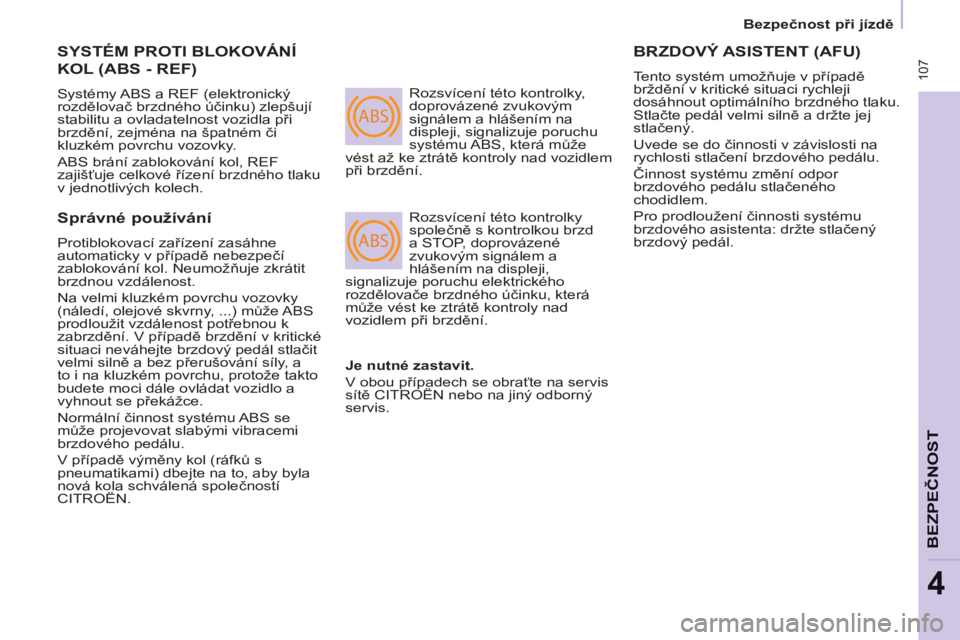

SYSTÉM PROTI BLOKOVÁNÍ
KOL (ABS - REF)

Systémy ABS a REF (elektronický
rozdělovač brzdného účinku) zlepšují
stabilitu a ovladatelnost vozidla při
brzdění, zejména na špatném či
kluzkém povrchu vozovky.
ABS brání zablokování kol, REF
zajišťuje celkové řízení brzdného tlaku
v jednotlivých kolech. Rozsvícení této kontrolky,
doprovázené zvukovým
signálem a hlášením na
displeji, signalizuje poruchu
systému ABS, která může
vést až ke ztrátě kontroly nad vozidlem
při brzdění.
Rozsvícení této kontrolky
společně s kontrolkou brzd
a STOP, doprovázené
zvukovým signálem a
hlášením na displeji,
signalizuje poruchu elektrického
rozdělovače brzdného účinku, která
může vést ke ztrátě kontroly nad
vozidlem při brzdění.

BRZDOVÝ ASISTENT (AFU)

Tento systém umožňuje v případě
brždění v kritické situaci rychleji
dosáhnout optimálního brzdného tlaku.
Stlačte pedál velmi silně a držte jej
stlačený.
Uvede se do činnosti v závislosti na
rychlosti stlačení brzdového pedálu.
Činnost systému změní odpor
brzdového pedálu stlačeného
chodidlem.
Pro prodloužení činnosti systému
brzdového asistenta: držte stlačený
brzdový pedál.



Správné používání

Protiblokovací zařízení zasáhne
automaticky v případě nebezpečí
zablokování kol. Neumožňuje zkrátit
brzdnou vzdálenost.
Na velmi kluzkém povrchu vozovky
(náledí, olejové skvrny, ...) může ABS
prodloužit vzdálenost potřebnou k
zabrzdění. V případě brzdění v kritické
situaci neváhejte brzdový pedál stlačit
velmi silně a bez přerušování síly, a
to i na kluzkém povrchu, protože takto
budete moci dále ovládat vozidlo a
vyhnout se překážce.
Normální činnost systému ABS se
může projevovat slabými vibracemi
brzdového pedálu.
V případě výměny kol (ráfků s
pneumatikami) dbejte na to, aby byla
nová kola schválená společností
CITROËN.
Je nutné zastavit.

V obou případech se obraťte na servis
sítě CITROËN nebo na jiný odborný
servis.

ESP OFF
108


Bezpečnost při jízdě

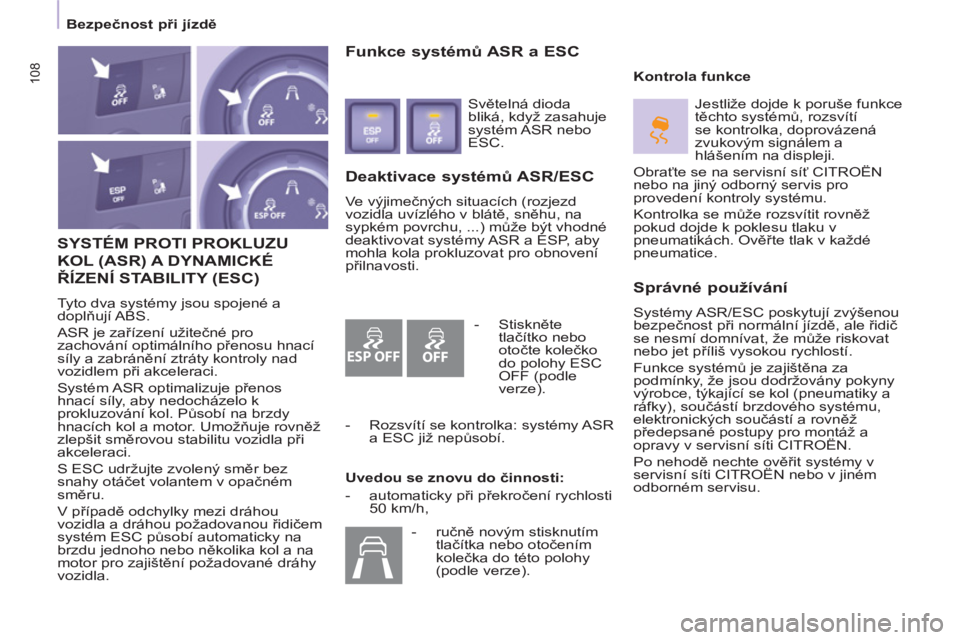

SYSTÉM PROTI PROKLUZU
KOL (ASR) A DYNAMICKÉ
Ř
