PRÊT à PARTIR
222
Poste de conduite
Bouton de remise à zéro
du compteur kilométrique
journalier
Après cette opération, si l’on veut
procéder au débranchement de la
batterie, verrouiller le véhicule et
attendre au moins cinq minutes, sinon
la remise à zéro ne serait pas prise en
compte.
Remise à zéro
Votre réseau CITROËN ou un atelier
qualifi é effectue cette opération après
chaque révision.
Si vous avez effectué vous-même la
révision de votre véhicule, la procédure
de remise à zéro est la suivante :
- coupez le contact,
- appuyez sur le bouton de remise à zéro du compteur kilométrique
journalier et maintenez-le enfoncé,
- mettez le contact.
L’affi cheur kilométrique commence un
compte à rebours.
Lorsque l’affi cheur indique " =0 ",
relâchez le bouton ; la clé disparaît.
Indicateur de niveau d’huile
moteur
A la mise du contact, le niveau d’huile
du moteur est indiqué pendant
quelques secondes, après l’information
d’entretien. Niveau d’huile
correct
Manque d’huile
Le clignotement de
"OIL" , couplé au
témoin de service,
accompagné d’un
signal sonore et d’un message sur
l’écran, indique un manque d’huile
pouvant détériorer le moteur.
Si le manque d’huile est confi rmé par
la vérifi cation à la jauge manuelle,
complétez impérativement le niveau.
Anomalie jauge
niveau d’huile
Le clignotement de
"OIL--" indique un
dysfonctionnement
de la jauge niveau d’huile moteur.
Consultez le réseau CITROËN ou un
atelier qualifi é.
La vérifi cation du niveau n’est
valable que si le véhicule est sur
un sol horizontal, moteur à l’arrêt
depuis plus de 30 minutes. Jauge manuelle
A = maxi, ne jamais dépasser
ce niveau, car un surplus
d’huile peut provoquer des
dommages moteur.
Consultez rapidement le
réseau CITROËN ou un
atelier qualifi é.
B = mini, complétez le
niveau par le bouchon de
remplissage d’huile, avec le
type d’huile adapté à votre
motorisation.
Rhéostat d’éclairage
Contact mis, appuyez
sur le bouton jusqu’à
l’apparition des zéros.
Feux allumés, appuyez sur
le bouton pour faire varier
l’intensité de l’éclairage
du poste de conduite.
Lorsque l’éclairage atteint
le réglage minimum (ou
maximum), relâchez le bouton puis
appuyez à nouveau pour l’augmenter
(ou le diminuer).
Dès que l’éclairage atteint l’intensité
désirée, relâchez le bouton.

40
Boîte de vitesses et volant
BOÎTE DE VITESSES
Boîte 5 vitesses - marche arrière

Pour changer aisément les vitesses,
enfoncer toujours à fond la pédale
d’embrayage.
Pour éviter toute gêne sous la pédale :
- veillez au bon positionnement du surtapis et de ses fi xations au
plancher,
- ne superposez jamais plusieurs surtapis.
En roulage, évitez de laisser la main
sur le pommeau car l’effort exercé,
même léger, peut à la longue user les
éléments intérieurs de la boîte.
Passage de la 5 ème vitesse.
Déplacez complètement le levier
de vitesses vers la droite pour bien
engager la 5
ème . Avec une boîte de vitesses pilotée,
le système n'est actif qu'en mode
manuel.
INDICATEUR DE CHANGEMENT
DE RAPPORT
Système permettant de réduire la
consommation de carburant en
préconisant le rapport de vitesse le
plus adapté.
Passage de la marche arrière
Pour engager la marche arrière,
attendez l’arrêt complet du véhicule,
poussez le levier de vitesses vers la
droite puis vers le bas.
Le mouvement doit être effectué
lentement pour réduire le bruit à
l’engagement de la marche arrière.
Fonctionnement
Selon la situation de conduite et
l'équipement de votre véhicule, le
système peut vous préconiser de
sauter un (ou plusieurs) rapport(s).
Vous pouvez suivre cette indication
sans passer par les rapports
intermédiaires.
Les préconisations d'engagement
de rapport ne doivent pas être
considérées comme obligatoires.
En effet, la confi guration de la
route, la densité de la circulation
ou la sécurité restent des éléments
déterminants dans le choix du rapport
optimal. Le conducteur garde donc
la responsabilité de suivre ou non les
indications du système.
Cette fonction ne peut pas être
désactivée.

41
PRÊT à PARTIR
222
Boîte de vitesses et volant

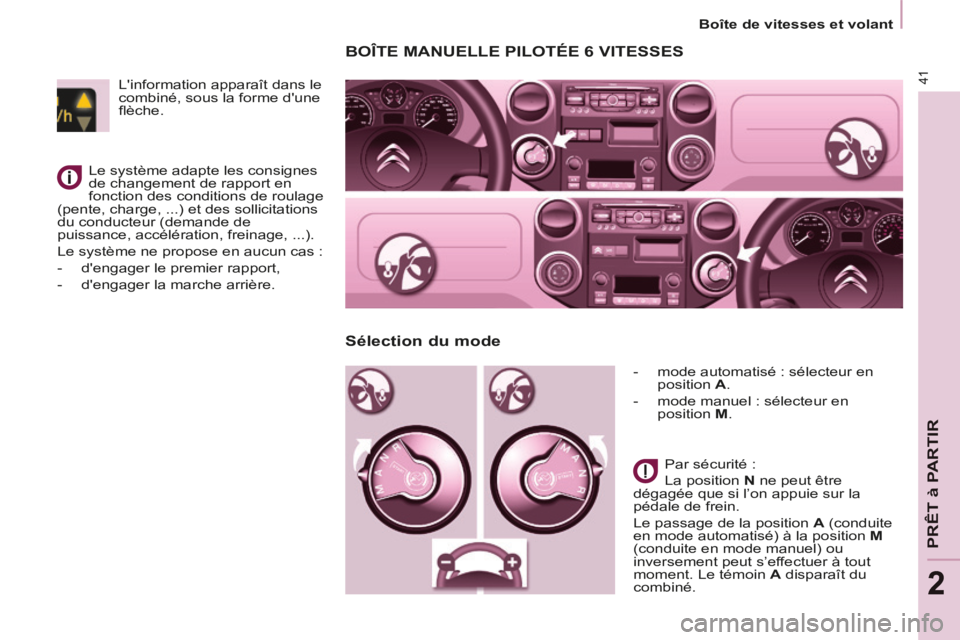

BOÎTE MANUELLE PILOTÉE 6 VITESSES
- mode automatisé : sélecteur en position A .
- mode manuel : sélecteur en position M .
Par sécurité :
La position N ne peut être
dégagée que si l’on appuie sur la
pédale de frein.
Le passage de la position A (conduite
en mode automatisé) à la position M
(conduite en mode manuel) ou
inversement peut s’effectuer à tout
moment. Le témoin A disparaît du
combiné.
Sélection du mode
L'information apparaît dans le
combiné, sous la forme d'une
fl èche.
Le système adapte les consignes
de changement de rapport en
fonction des conditions de roulage
(pente, charge, ...) et des sollicitations
du conducteur (demande de
puissance, accélération, freinage, ...).
Le système ne propose en aucun cas :
- d'engager le premier rapport,
- d'engager la marche arrière.

42
Boîte de vitesses et volant
Démarrage du véhicule
- Pour démarrer le moteur, le sélecteur doit être en position N .
- Appuyez fermement sur la pédale de frein.
- Actionnez le démarreur.
- Moteur tournant, suivant besoin, placez le sélecteur sur R , A ou M.
- Relâchez la pédale de frein et accélérez.
Si le sélecteur n’est pas en position N ,
et/ou si la pédale de frein n’est pas
enfoncée, le moteur ne démarrera pas,
recommencez la procédure ci-dessus.
Marche arrière
Passage en marche arrière
Déplacez le sélecteur sur R .
Ne l’engagez que lorsque le véhicule
est immobilisé.
Point mort
Passage au point mort
Déplacez le sélecteur sur N. Lorsque
le véhicule roule, ne sélectionnez pas
cette position même pour un court
instant. Mode manuel
Passage en mode manuel
Déplacez le sélecteur sur M .
Mode automatisé
Passage en mode
automatisé
Déplacez le sélecteur sur A .
La boîte de vitesses fonctionne alors
en mode automatisé, sans intervention
de votre part.
Elle sélectionne en permanence le
rapport de vitesse le mieux adapté aux
paramètres suivants :
- style de conduite,
- profi l de la route,
- optimisation de la consommation.

43
PRÊT à PARTIR
222
Boîte de vitesses et volant
RÉGLAGE VOLANT
A l’arrêt, déverrouillez le volant en
tirant la commande.
Ajustez la hauteur et la profondeur du
volant puis verrouillez en poussant à
fond la commande.
Accélération
Pour obtenir une accélération optimale
(par exemple : pour le dépassement
d’un autre véhicule), il vous suffi t de
franchir la zone d’effort située en fi n
de course, en enfonçant fermement la
pédale d’accélérateur.
Véhicule à l’arrêt, moteur
tournant
En cas d’arrêt prolongé moteur
tournant, la boîte de vitesses repasse
automatiquement au point mort N .
Arrêt du véhicule
Avant d’arrêter le moteur, mettez le
sélecteur en position N .
Dans tous les cas, il est impératif que
le frein de stationnement soit serré.
Vérifi ez l’affi chage du témoin de frein
de stationnement au combiné.
Avant toute intervention dans le
compartiment moteur, vérifi ez que
le sélecteur est au point mort N .
Changement de rapport
En cas de régime moteur élevé
(forte accélération), le rapport
supérieur ne passera pas sans
action du conducteur sur la commande
de boîte de vitesses manuelle pilotée. Tirez la palette "
+ " pour
augmenter le rapport de
vitesse.
Tirez la palette " - " pour
diminuer le rapport de
vitesse.
- À l’arrêt du véhicule ou en cas de vitesse réduite (approche d’un stop,
par exemple) la boîte de vitesses
rétrograde automatiquement
jusqu’en 1
ère vitesse.
- Il n’est pas nécessaire de relâcher complètement l’accélérateur
pendant les changements de
rapports.
- Les demandes de changement de rapport sont acceptées uniquement
si le régime moteur le permet.
- Pour des raisons de sécurité, en fonction du régime moteur, les
passages de rapports descendants
peuvent être effectués de manière
automatique.

44
Stop & Start
STOP & START
Le Stop & Start met le moteur
momentanément en veille - mode
STOP - lors des phases d’arrêts
de la circulation (feux rouges,
encombrements, autres...). Le moteur
redémarre automatiquement - mode
START - dès que vous souhaitez
repartir. Le redémarrage s’effectue
de manière instantanée, rapide et
silencieuse.
Parfaitement adapté à un usage
urbain, le Stop & Start permet de
réduire la consommation de carburant,
les émissions de gaz polluant et le
niveau sonore à l’arrêt.
Fonctionnement
Passage en mode STOP du moteur Le témoin "ECO" s’allume au
combiné et le moteur se met
en veille :
- avec une boîte de vitesses manuelle , à une vitesse inférieure
à 20 km/h, lorsque vous passez
le levier de vitesses au point mort,
et que vous relâchez la pédale
d’embrayage,
- avec une boîte manuelle pilotée 6 vitesses , à une vitesse inférieure
à 8 km/h, lorsque vous enfoncez la
pédale de frein ou que vous passez
le levier de vitesses en position N . Si votre véhicule en est équipé, un
compteur de temps cumule les durées
de mise en mode STOP au cours du
trajet. Il se remet à zéro à chaque mise
du contact avec la clé.
Avec une boîte manuelle pilotée
6 vitesses, pour votre confort, en
manoeuvre de stationnement, le
mode STOP est indisponible pendant
les quelques secondes qui suivent le
désengagement de la marche arrière.
Le mode STOP ne modifi e pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée...
N’effectuez jamais un remplissage
en carburant lorsque le moteur
est en mode STOP ; coupez
impérativement le contact avec la
clé. Cas particuliers : mode STOP
indisponible
Le mode STOP ne s’active pas
lorsque :
- la porte conducteur est ouverte,
- la ceinture de sécurité conducteur
est débouclée,
- la vitesse du véhicule n’a pas dépassé 10 km/h depuis le dernier
démarrage avec la clé,
- le frein de stationnement est serré ou en cours de serrage,
- le maintien du confort thermique dans l’habitacle le nécessite,
- le désembuage est actif,
- certaines conditions ponctuelles (charge de la batterie, température
du moteur, assistance au freinage,
température extérieure...) le
nécessitent pour assurer le contrôle
du système.
Dans ce cas, le témoin
"ECO" clignote quelques
secondes, puis s’éteint.
Ce fonctionnement est parfaitement
normal.

45
PRÊT à PARTIR
222
Stop & Start
Passage en mode START du moteur
Le témoin "ECO" s’éteint et
le moteur redémarre :
- avec une boîte de vitesses manuelle , lorsque vous enfoncez
la pédale d’embrayage,
- avec une boîte manuelle pilotée 6 vitesses :
● levier de vitesses en position A
ou M , lorsque vous relâchez la
pédale de frein,
● ou levier de vitesses en position N et pédale de frein
relâchée, lorsque vous passez le
levier de vitesses en position A
ou M ,
● ou lorsque vous engagez la marche arrière. Cas particuliers : déclenchement
automatique du mode START
Le mode START se déclenche
automatiquement lorsque :
- vous ouvrez la porte conducteur,
- vous débouclez la ceinture de
sécurité conducteur,
- la vitesse du véhicule dépasse 25 km/h avec une boîte de vitesses
manuelle ou 11 km/h avec une
boîte manuelle pilotée 6 vitesses,
- le frein de stationnement est en cours de serrage,
- certaines conditions ponctuelles (charge de la batterie, température
du moteur, assistance au freinage,
réglage de l’air conditionné...) le
nécessitent pour assurer le contrôle
du système ou du véhicule.
Dans ce cas, le témoin
"ECO" clignote quelques
secondes, puis s’éteint.
Ce fonctionnement est parfaitement
normal.
Avec une boîte de vitesses manuelle
en mode STOP, en cas de passage
d’un rapport sans avoir complètement
débrayé, un témoin s’allume ou un
message s’affi che pour vous inciter à
renfoncer la pédale d’embrayage afi n
d’assurer le redémarrage.
Neutralisation
A tout moment, appuyez sur
la commande "ECO OFF"
pour neutraliser le système.
Ceci est signalé par l’allumage du
voyant de la commande, accompagné
d’un message sur l’écran.
Si la neutralisation a été effectuée
en mode STOP, le moteur redémarre
immédiatement.

46
Stop & Start
Réactivation
Appuyez de nouveau sur la commande
"ECO OFF" .
Le système est de nouveau actif ; ceci
est signalé par l’extinction du voyant
de la commande et un message au
combiné. Le système se réactive
automatiquement à chaque
nouveau démarrage avec la clé.
Anomalie de fonctionnement
En cas de dysfonctionnement
du système, le voyant de
la commande "ECO OFF"
clignote, puis s’allume
fi xement.
Faites vérifi er par le réseau CITROËN
ou par un atelier qualifi é.
En cas d’anomalie en mode STOP, il
est possible que le véhicule cale. Il est
alors nécessaire de couper le contact,
puis de redémarrer avec la clé.
Entretien
Avant toute intervention sous le
capot, neutralisez le Stop & Start
pour éviter tout risque de blessure
lié à un déclenchement automatique
du mode START.
Ce système nécessite une batterie
de technologie et de caractéristiques
spécifi ques (références disponibles
auprès du réseau CITROËN ou d’un
atelier qualifi é).
Le montage d’une batterie non
référencée par CITROËN entraîne
des risques de dysfonctionnement du
système.
Le Stop & Start fait appel à une
technologie avancée. Toute
intervention sur ce type de batterie
doit être réalisée exclusivement dans
le réseau CITROËN ou dans un atelier
qualifi é.

47
PRÊT à PARTIR
222
Démarrer et arrêter
Du bon usage pour arrêter Du bon usage pour démarrer
Témoin préchauffage
diesel
Si la température est
suffi sante, le témoin s’allume
moins d’une seconde, vous
pouvez démarrer sans
attendre.
Par temps froid, attendez l’extinction
de ce témoin puis actionnez le
démarreur (position Démarrage)
jusqu’au démarrage du moteur. Témoin ouverture
S’il s’allume, un ouvrant est
mal fermé, vérifi ez !
Préserver le moteur, la boîte de
vitesses
Au moment de couper le contact,
laissez tourner quelques secondes
le moteur, le temps de permettre au
turbocompresseur (moteur Diesel) de
se ralentir.
Ne pas donner un coup d’accélérateur
lors de la coupure du contact.
Inutile d’enclencher une vitesse après
avoir stationné le véhicule.
DÉMARRER ET ARRÊTER
Position Marche et accessoires.
Pour débloquer la direction,
manoeuvrer légèrement le volant en
tournant la clé, sans forcer. Dans cette
position, certains accessoires peuvent
fonctionner.
Position Démarrage.
Le démarreur est actionné, le moteur
tourne, lâchez la clé.
Position STOP : antivol.
Le contact est coupé. Tournez le
volant jusqu’au blocage de la direction.
Retirez la clé.

48
Démarrer et arrêter
AIDE AU DÉMARRAGE EN
PENTE
Cette fonction, liée à l’ESC, facilite le
démarrage en pente et s’active aux
conditions suivantes :
- le véhicule doit être arrêté, moteur tournant, pied sur le frein,
- la pente de la route doit être supérieure à 5%,
- en montée, la boîte de vitesses doit être au point mort ou avec une
vitesse engagée différente de la
marche arrière,
- en descente, la marche arrière doit être engagée.
La fonction HHC (Hill Holder Control)
ou Aide au démarrage en pente est
une offre de confort en agrément de
conduite. Ce n’est ni un stationnement
automatique du véhicule, ni un frein de
stationnement automatique.
Fonctionnement
Pédale de frein et pédale d’embrayage
appuyées, dès que vous relâchez la
pédale de frein, vous avez environ
2 secondes sans recul et sans
utiliser le frein de stationnement pour
démarrer.
En phase de démarrage, la fonction
se désactive automatiquement en
diminuant graduellement la pression
de freinage. Durant cette phase, il est
possible de percevoir le bruit typique
de décrochage mécanique des freins,
signalant le mouvement imminent du
véhicule.
Anomalie
L’aide au démarrage en pente
se désactive dans les situations
suivantes :
- lorsque la pédale d’embrayage est relâchée,
- lorsque le frein de stationnement est serré,
- à la coupure du moteur,
- au calage du moteur.
Lorsqu’un
dysfonctionnement du
système survient, ce témoin
s’allume accompagné d’un
signal sonore et confi rmé par
un message sur l’affi cheur. Consultez
le réseau CITROËN ou un atelier
qualifi é pour vérifi cation du système.
