CITROEN BERLINGO MULTISPACE 2016 Libretti Di Uso E manutenzione (in Italian)

49
Berlingo-2-VP_it_Chap03_Pret-a-partir_ed01-2016

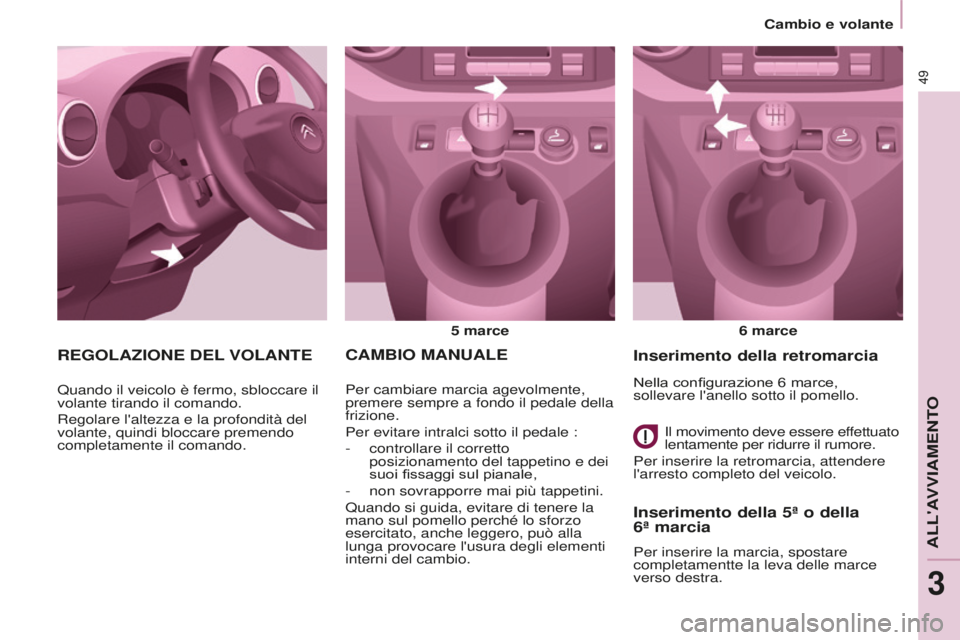

Cambio e volante
CAMBIO MANUALE
5 marce6 marce
Per cambiare marcia agevolmente,
premere sempre a fondo il pedale della
frizione.
Per evitare intralci sotto il pedale :
-
controllare il corretto
posizionamento del tappetino e dei
suoi fissaggi sul pianale,
-
non sovrapporre mai più tappetini.
Quando si guida, evitare di tenere la
mano sul pomello perché lo sforzo
esercitato, anche leggero, può alla
lunga provocare l'usura degli elementi
interni del cambio.
Inserimento della 5ª o della
6ª marcia
Per inserire la marcia, spostare
completamentte la leva delle marce
verso destra.
Inserimento della retromarcia
il movimento deve essere effettuato
lentamente per ridurre il rumore.
Per inserire la retromarcia, attendere
l'arresto completo del veicolo.
REGOLAZIONE DEL VOLANTE
Quando il veicolo è fermo, sbloccare il
volante tirando il comando.
Regolare l'altezza e la profondità del
volante, quindi bloccare premendo
completamente il comando. Nella configurazione 6 marce,
sollevare l'anello sotto il pomello.
aLL'aVViaMENTo
3

50
Berlingo-2-VP_it_Chap03_Pret-a-partir_ed01-2016
L'informazione appare sul
quadro strumenti, sotto
forma di freccia. Può essere
accompagnata dalla marcia
preconizzata.
il sistema adatta i suggerimenti di
cambio marcia in funzione delle
condizioni di guida (pendenza,
carico ...) e delle sollecitazioni del
guidatore (richiesta di potenza,
accelerazione, frenata ...).
il sistema non propone mai :
-
d'inserire la prima marcia,
-
d'inserire la retromarcia.
Con cambio pilotato, il sistema è attivo
solo in modalità manuale.

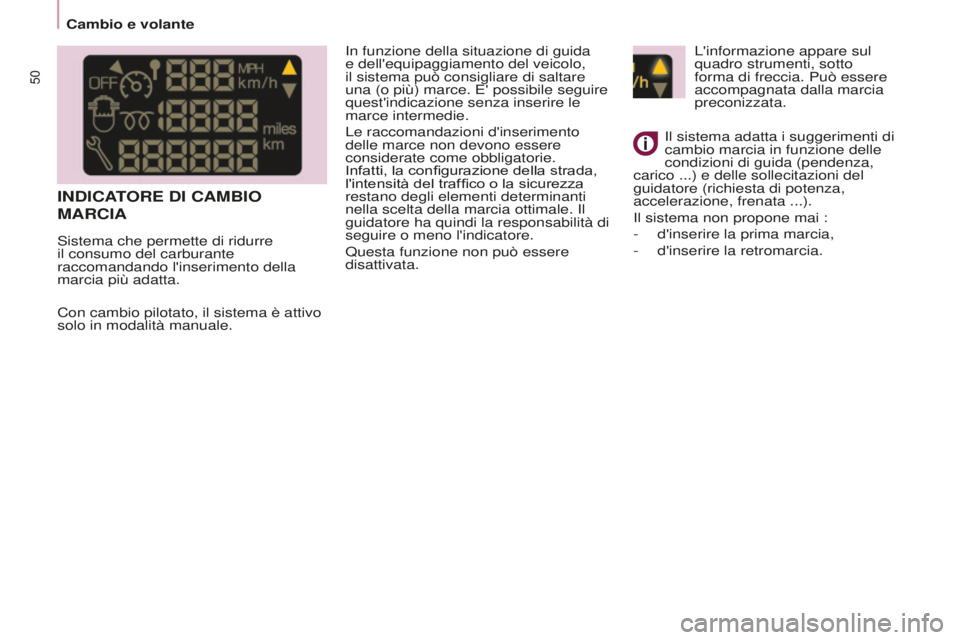

INDICATORE DI CAMBIO
MARCIA
in funzione della situazione di guida
e dell'equipaggiamento del veicolo,
il sistema può consigliare di saltare
una (o più) marce. E' possibile seguire
quest'indicazione senza inserire le
marce intermedie.
Le raccomandazioni d'inserimento
delle marce non devono essere
considerate come obbligatorie.
Infatti, la configurazione della strada,
l'intensità del traffico o la sicurezza
restano degli elementi determinanti
nella scelta della marcia ottimale.
il
guidatore ha quindi la responsabilità di
seguire o meno l'indicatore.
Questa funzione non può essere
disattivata.
sistema che permette di ridurre
il consumo del carburante
raccomandando l'inserimento della
marcia più adatta.
Cambio e volante

51
Berlingo-2-VP_it_Chap03_Pret-a-partir_ed01-2016
Cambio e volante

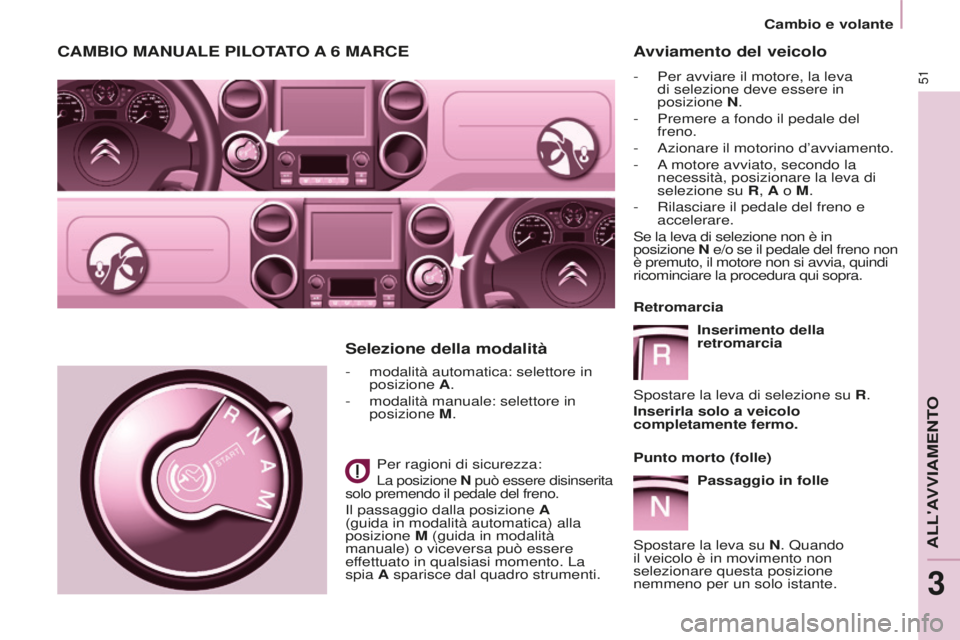

CAMBIO MANUALE PILOTATO A 6 MARCE
- modalità automatica: selettore in
posizione A.
-
modalità manuale: selettore in
posizione M

.
Per ragioni di sicurezza:
La posizione N può essere disinserita
solo premendo il pedale del freno.
il passaggio dalla posizione A
(guida in modalità automatica) alla
posizione M
(guida in modalità
manuale) o viceversa può essere
effettuato in qualsiasi momento. La
spia A sparisce dal quadro strumenti.
Selezione della modalità Avviamento del veicolo
- Per avviare il motore, la leva
di selezione deve essere in
posizione
N.
-
Premere a fondo il pedale del
freno.
-


a
zionare il motorino d’avviamento.
-


a
motore avviato, secondo la
necessità, posizionare la leva di
selezione su R

, A o M.
-
Rilasciare il pedale del freno e
accelerare.
se la leva di selezione non è in


posizione N e/o se il pedale del freno non
è premuto, il motore non si avvia, quindi
ricominciare la procedura qui sopra.
Retromarcia
Inserimento della
retromarcia
spostare la leva di selezione su

R.
Inserirla solo a veicolo
completamente fermo.
Punto morto (folle)
Passaggio in folle
spostare la leva su

N. Quando
il veicolo è in movimento non
selezionare questa posizione
nemmeno per un solo istante.
aLL'aVViaMENTo
3

52
Berlingo-2-VP_it_Chap03_Pret-a-partir_ed01-2016
Accelerazione
Per ottenere un’accelerazione ottimale
(per esempio: per il sorpasso di un
altro veicolo) è sufficiente superare
il punto duro, premendo con forza il
pedale dell’acceleratore.
Veicolo fermo a motore avviato
in caso di sosta prolungata a
motore avviato, il cambio ritorna
automaticamente in folle N
.
Arresto del veicolo
Prima di spegnere il motore
posizionare la leva di selezione su N.
in ogni caso, è obbligatorio che il freno
di stazionamento sia inserito. V

erificare
la visualizzazione della spia del freno
di stazionamento sul quadro strumenti.
Prima di qualsiasi intervento nel
vano motore, verificare che la leva
di selezione sia in folle N.
Per cambiare marcia:
in caso di regime motore elevato
(brusca accelerazione), la marcia
superiore non verrà inserita senza
azione del guidatore sul comando del
cambio manuale pilotato. Tirare la paletta "
+" per
inserire la marcia più
alta.
Tirare la paletta "-" per
inserire la marcia più
bassa.
-
Quando il veicolo si ferma o in
caso di velocità ridotta (arrivo ad
uno stop, per esempio) il cambio
scala automaticamente fino alla

1
ª marcia.
-
Non è necessario rilasciare
completamente il pedale
dell’acceleratore durante i cambi
marcia.
-
Le richieste di cambio marcia
vengono accettate unicamente se il
regime motore lo consente.
-
Per ragioni di sicurezza, in funzione
del regime motore, le marce più
basse possono essere inserite in
automatico.

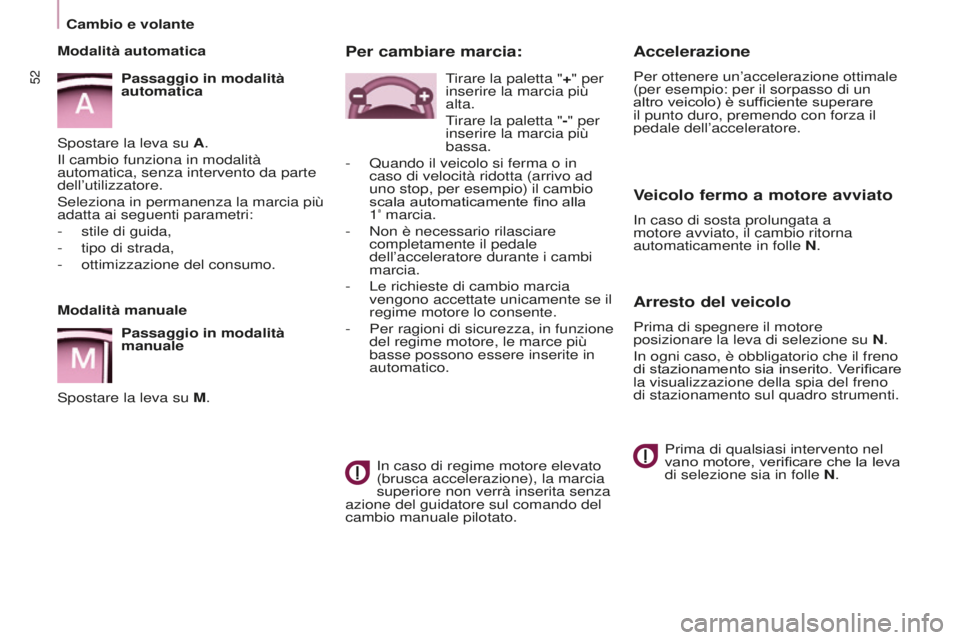

Modalità manuale
Passaggio in modalità
manuale
spostare la leva su

M.
Modalità automatica
Passaggio in modalità
automatica
spostare la leva su

A.
il cambio funziona in modalità
automatica, senza intervento da parte
dell’u

tilizzatore.seleziona in permanenza la marcia più
adatta ai seguenti parametri:
-
stile di guida,
-
tipo di strada,
-
ottimizzazione del consumo.
Cambio e volante

53
Berlingo-2-VP_it_Chap03_Pret-a-partir_ed01-2016
STOP & START
il sistema stop & start mette il motore
temporaneamente in attesa - modalità sToP -
durante le fasi di sosta nel traffico (semafori rossi,
code, altro...).
il motore si riavvia automaticamente -


modalità
sTaR

T - quando si desidera ripartire.
il riavviamento si ef

fettua in maniera istantanea,
rapida e silenziosa.
il motore si riavvia automaticamente - modalità


sTaR

T - quando si desidera ripartire.
il riavviamento

si effettua in maniera istantanea, rapida e silenziosa.
il riavviamento si ef

fettua in maniera istantanea,
rapida e silenziosa.
Parfettamente adatto all'utilizzo urbano, lo
stop &


start permette di diminuire il consumo di carburante,


le emissioni di gas inquinanti ed il livello sonoro a
veicolo fermo.
Funzionamento
Passaggio in modalità STOP del
motore
La spia "ECO" si accende sul
quadro strumenti e il motore
si mette in attesa :
-
con il cambio manuale, ad
una velocità inferiore a 20 km/h,
passando con la leva delle marce
dalla folle e rilasciando il pedale
della frizione,
-
con il cambio manuale pilotato a
6 marce

, ad una velocità inferiore
a 8
km/h, premendo il pedale del
freno o passando con la leva delle
marce in posizione

N.
se il veicolo ne è equipaggiato, un
contatore di tempo accumula le durate
della modalità
sToP
durante il tragitto.
si riazzera ad ogni inserimento del
contatto con la chiave.
Con il cambio manuale pilotato a
6
marce, per il confort, in manovra
di parcheggio, la modalità sToP

non è disponibile per alcuni secondi
successivi al disinserimento della
retromarcia.
La modalità STOP non modifica le
funzionalità del veicolo, come ad
esempio la frenata, il servosterzo...
Non effettuare mai rifornimenti
di carburante quando il motore è
in modalità sToP ; interrompere
tassativamente il contatto con la
chiave. Casi particolari : modalità STOP non
disponibile
La modalità
sToP

non si attiva quando :
-
il veicolo è in forte pendenza (salita
o discesa),
-
la porta del guidatore è aperta,
-
la cintura di sicurezza del guidatore
è sganciata,
-
la velocità del veicolo non è stata
superata di 10 km/h dall'ultimo
avviamento con la chiave,
-
il mantenimento del confort termico
nell'abitacolo lo richiede,
-
il disappannamento è attivato,
-
alcune condizioni specifiche
(carica della batteria, temperatura
del motore, assistenza alla
frenata, temperatura esterna...)
lo richiedono per assicurare il
controllo del sistema.
in questo caso, la spia
"ECO"

lampeggia per alcuni
secondi, poi si spegne.
Questo funzionamento è del tutto
normale.
aLL'aVViaMENTo
3
stop & start

54
Berlingo-2-VP_it_Chap03_Pret-a-partir_ed01-2016
Stop & Start
Passaggio in modalità START del
motore La spia "ECO" si spegne e il
motore si riavvia :
-
con cambio manuale, premendo
completamente il pedale della
frizione,
-
con cambio manuale pilotato a
6 marce

:
● leva delle marce in posizione A o M,
rilasciando il pedale del freno,
● oppure leva delle marce in
posizione N e pedale del freno
rilasciato, passando con la leva
dalla posizione A o M,
●
oppure inserendo la retromarcia.
Con cambio manuale in modalità
sToP

, in caso di inserimento di
una marcia senza aver premuto
completamente il pedale della frizione,
si accende una spia o appare un
messaggio che invita a premerlo allo
scopo di garantire il riavviamento del
motore.
Casi particolari : attivazione
automatica della modalità START
Per ragioni di sicurezza o di
confort, la modalità
sTaR

T si attiva
automaticamente quando :
-
si apre la porta del guidatore,
-
la cintura di sicurezza del guidatore
viene sganciata,
in questo caso, la spia
"ECO"
lampeggia per alcuni
secondi poi si spegne.
Questo funzionamento è del tutto
normale.
Disattivazione
in alcuni casi, quali il mantenimento del
confort termico nell'abitacolo, potrebbe
rendersi utile disattivare lo
stop & start.
in qualsiasi momento,
premere il comando

"ECO
OFF" per disattivare il
sistema.
Questo è segnalato dall'accensione
della spia sul comando, accompagnato
da un messaggio sul display.
se la disattivazione è stata ef

fettuata
in modalità
sToP

, il motore si riavvia
immediatamente.
Riattivazione
Premere nuovamente il comando
"ECO OFF".
il sistema è nuovamente attivo ; questo
è segnalato dallo spegnimento della
spia sul comando e da un messaggio
sul quadro strumenti.
il sistema si riattiva
automaticamente ad ogni nuovo
avviamento con la chiave.
Anomalia di funzionamento
in caso di malfunzionamento
del sistema, la spia sul
comando "ECO OFF"

lampeggia, poi si accende
fissa.
Questo sistema necessita
una batteria con tecnologia
e caratteristiche specifiche
(riferimenti disponibili presso la rete
CITROËN o un riparatore qualificato).
il montaggio di una batteria non
referenziata da CiTRoËN comporta
dei rischi di malfunzionamento del
sistema. Far verificare dalla rete CITROËN o da
un riparatore qualificato.
in caso di anomalia in modalità sToP

,
è possibile che il motore si spenga.
Tutte le spie del quadro strumenti si
accendono.
si rende allora necessario
interrompere il contatto, poi riavviare
con la chiave.
-
la velocità del veicolo supera i
25 km/h con cambio manuale
o 1

1
km/h con cambio manuale
pilotato a 6 marce,
-
alcune condizioni specifiche
(carica della batteria, temperatura
del motore, assistenza in frenata,
regolazione della climatizzazione...)
lo richiedono per assicurare il
controllo del sistema o del veicolo.

55
Berlingo-2-VP_it_Chap03_Pret-a-partir_ed01-2016
Lo stop & start richiede una
batteria da 12 V con tecnologia
e caratteristiche specifiche.
Qualsiasi intervento su questo tipo
di batteria deve essere realizzato
esclusivamente dalla rete C
iTRoËN o
da un riparatore qualificato.
Per ulteriori informazioni sulla batteria
da 12
V

, consultare la rubrica 8, parte
"Batteria".
Corretto utiizzo in fase di
spegnimento
Per un corretto utilizzo in fase di avviamento
Spia preriscaldamento
diesel
se la temperatura è
sufficiente, la spia si accende
per meno di un secondo: è
possibile avviare il motore
senza aspettare.
Con basse temperature, attendere
lo spegnimento di questa spia poi
azionare il motorino di avviamento
(posizione

Avviamento) fino
all'accensione del motore. Spia apertura
se si accende, un'apertura
del veicolo è chiusa male,
controllare!
Salvaguardare il motore ed il cambio
al momento di disinserire il contatto,
lasciar girare per qualche secondo
il motore, il tempo di permettere al
turbocompressore (motore
diesel) di
rallentare.
Non dare un colpo di acceleratore
quando si disinserisce il contatto.
inutile innestare una marcia dopo aver
parcheggiato il veicolo.
AVVIARE E SPEGNERE
Posizione Marcia e accessori.
Per sbloccare lo sterzo, manovrare
leggermente il volante girando la
chiave, senza forzare.
in questa
posizione, alcuni accessori possono
funzionare.
Posizione A

vviamento.
il motorino di avviamento viene
azionato, il motore gira, rilasciare la
chiave.
Posizione ST

OP: bloccasterzo.
il contatto è disinserito. Girare il
volante fino al bloccaggio dello sterzo.
T

ogliere la chiave.
Apertura del cofano motore
Prima di qualsiasi intervento nel cofano
motore, disattivare lo
stop & start per
evitare il rischio di ferirsi durante un
disinnesto automatico della modalità
sTaR

T.
Guida su strade allagate
Prima di entrare in una strada allagata,
si raccomanda vivamente di disattivare
lo
stop & start.
Per ulteriori informazioni sui consigli
di guida, particolarmente su strada
allagata, consultare la rubrica
corrispondente.
aLL'aVViaMENTo
3
stop & start

56
Berlingo-2-VP_it_Chap03_Pret-a-partir_ed01-2016

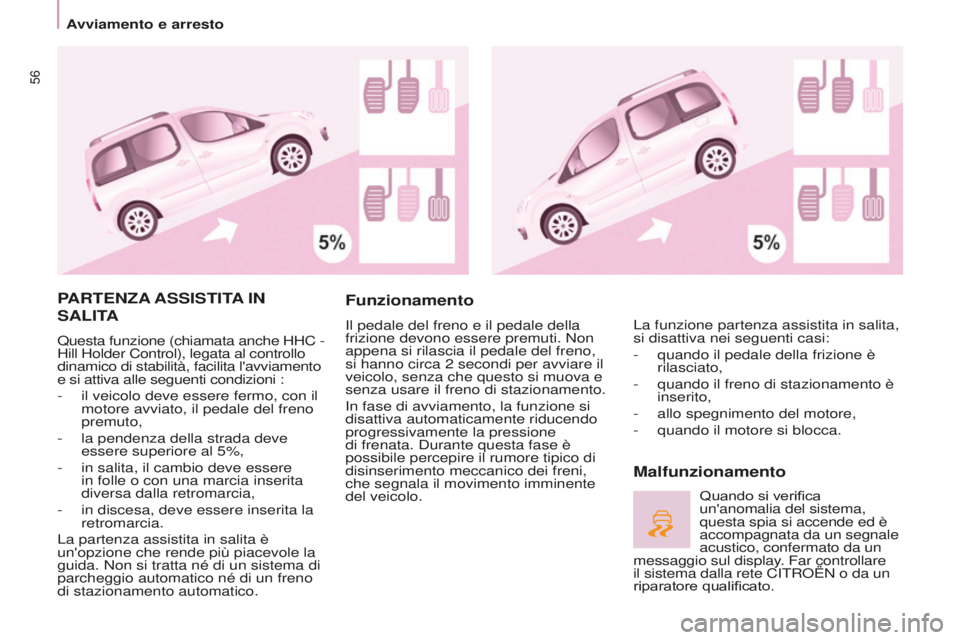

PARTENZA ASSISTITA IN
SALITA
Questa funzione (chiamata anche HHC -
Hill Holder Control), legata al controllo
dinamico di stabilità, facilita l'avviamento
e si attiva alle seguenti condizioni :
-
il veicolo deve essere fermo, con il
motore avviato, il pedale del freno
premuto,
-
la pendenza della strada deve
essere superiore al 5%,
-
in salita, il cambio deve essere
in folle o con una marcia inserita
diversa dalla retromarcia,
-
in discesa, deve essere inserita la
retromarcia.
La partenza assistita in salita è
un'opzione che rende più piacevole la
guida. Non si tratta né di un sistema di
parcheggio automatico né di un freno
di stazionamento automatico.
Funzionamento
il pedale del freno e il pedale della
frizione devono essere premuti. Non
appena si rilascia il pedale del freno,
si hanno circa 2
secondi per avviare il
veicolo, senza che questo si muova e
senza usare il freno di stazionamento.
in fase di avviamento, la funzione si
disattiva automaticamente riducendo
progressivamente la pressione
di frenata.
durante questa fase è
possibile percepire il rumore tipico di
disinserimento meccanico dei freni,
che segnala il movimento imminente
del veicolo.
Malfunzionamento
La funzione partenza assistita in salita,
si disattiva nei seguenti casi:
-
quando il pedale della frizione è
rilasciato,
-
quando il freno di stazionamento è
inserito,
-
allo spegnimento del motore,
-
quando il motore si blocca.
Quando si verifica
un'anomalia del sistema,


questa spia si accende ed è
accompagnata da un segnale
acustico, confermato da un
messaggio sul display. Far controllare
il sistema dalla rete C
iTRoËN o da un


riparatore qualificato.
avviamento e arresto

57
Berlingo-2-VP_it_Chap03_Pret-a-partir_ed01-2016
Avviamento e arresto
CONSIGLI DI GUIDA
Rispettare sempre e in ogni caso
il codice della strada e prestare
attenzione a tutte le condizioni del
traffico.
Nel traffico, mantenere alto il livello
d'attenzione e tenere le mani sul
volante per essere pronti ad agire in
qualsiasi momento e per qualsiasi
eventualità.
durante un lungo tragitto, è vivamente
consigliato osservare una pausa ogni
due ore.
in presenza d'intemperie, adottare uno
stile di guida tranquillo

, anticipare le
frenate ed aumentare le distanze di
sicurezza.
Guida su strada allagata
si consiglia vivamente di non guidare
su strada allagata, ciò potrebbe
danneggiare gravemente il motore, il
cambio ed i sistemi elettrici del veicolo.
se si deve obbligatoriamente
imboccare una strada allagata :
-
verificare che la profondità
dell'acqua non superi i 15 cm,
tenendo conto dell'onda che
potrebbe essere generata dal
passaggio degli altri veicoli,
-
disattivare la funzione stop & start,
-
guidare il più lentamente possibile
ma senza fermarsi. Non superare
in nessun caso i 10
km/h,
-
non fermarsi e non spegnere il
motore.
all'uscita dalla strada allagata, non
appena le condizioni di sicurezza lo
permettono, frenare leggermente a più
riprese per far asciugare i dischi e le
piastre dei freni.
in caso di dubbio sullo stato del
veicolo, rivolgersi alla rete CiTRoËN o
ad un riparatore qualificato. Non guidare mai con il freno


di stazionamento inserito -
Rischi di surriscaldamento e di
danneggiamento del sistema di frenata !
Rischio d’incendio !
il sistema di scarico del veicolo è
molto caldo, anche più minuti dopo
lo spegnimento del motore, non
parcheggiare o lasciare il motore
avviato su materiali infiammabili : erba
secca, foglie secche, etc ...
Non lasciare mai un veicolo
incustodito, con il motore avviato.
se si scende dal veicolo, a
motore avviato, inserire il freno di
stazionamento e collocare il cambio in
folle o in posizione
N o P, in funzione
del tipo di cambio.
Importante !
aLL'aVViaMENTo
3

58
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
INDICATORI DI DIREZIONE
Funzione "autostrada"
dando un impulso verso l'alto o verso il
basso al comando, il relativo indicatore
di direzione lampeggerà tre volte.
ILLUMINAZIONE
Sinistra: verso il basso
passando dal punto di
resistenza.
Destra: verso l'alto passando
dal punto di resistenza.
Fari anteriori e fanali posteriori
Fari spenti
Fari con accensione
automatica
Luci di posizione
Fari anabbaglianti
(verde)
Inversione anabbaglianti/abbaglianti
Tirare il commutatore a fondo verso di
sé.
Dimenticanza fari accesi
se è attiva l'accensione automatica
temporizzata dei fari, all'interruzione
del contatto, si spengono tutti i fari,
tranne gli anabbaglianti.
La verifica tramite le spie sul
quadro strumenti è trattata nel
capitolo 3, parte "Posto di guida".
Indicatori di direzione
La selezione si effettua
ruotando questa ghiera. Fari abbaglianti (blu)
Per attivare il comando
d'illuminazione, ruotare
questa ghiera fino a
posizionarla su "0"
(fari spenti) e quindi sulla
selezione desiderata.
all'apertura della porta del guidatore,
se i fari sono rimasti accesi viene
emesso un segnale acustico.
Comandi al volante
