Comandi al volante
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
FARI DIURNI A LED
Fanalini fendinebbia
posteriori (ambra, seconda
rotazione della ghiera in
avanti).
Fari fendinebbia anteriori
(verde, prima rotazione della
ghiera in avanti). La selezione si effettua
ruotando questa ghiera
a impulsi, in avanti per
accendere e all'indietro
per spegnere.
Lo stato è visualizzato
dalla spia sul quadro
strumenti. Ricordarsi di spegnerli non
appena non sono più necessarii.
L'accensione automatica dei fari
spegne i fendinebbia posteriori, ma i
fendinebbia anteriori rimangono
accesi.
Per spegnere i fanalini
fendinebbia posteriori e i
fari fendinebbia anteriori,
ruotare la ghiera due volte
di seguito all'indietro.
Accensione automatica dei fari
in caso di nebbia o di neve, il
sensore di luminosità può rilevare
una luce sufficiente.
di conseguenza, i fari non si
accenderanno automaticamente.
se necessario, accendere
manualmente in fari anabbaglianti.
Non ricoprire il sensore di luminosità


che si trova sul parabrezza, dietro al
retrovisore.
serve per l'accensione


automatica dei fari e per il funzionamento
del tergicristallo automatico.
Attivazione Le luci di posizione
e gli anabbaglianti
si accendono
automaticamente
in caso di scarsa
luminosità o di funzionamento dei
tergicristalli.
si spengono non appena la

luminosità torna ad essere sufficiente o
se i tergicristalli vengono disattivati.
all'avviamento del veicolo, di giorno,
i fari diurni d'ambiente si accendono
automaticamente.
all'accensione manuale o automatica
delle luci di posizione, dei fari
anabbaglianti o abbaglianti, i fari diurni
si spengono.
Programmazione
Per i Paesi in cui la regolamentazione
non impone l'accensione dei fari
diurni, è possibile attivare la funzione
passando dal menu di configurazione.
se l'utiliz

zatore non interviene
entro 30
minuti, si attiva la modalità
Economia per evitare che la batteria si
scarichi. Le funzioni vengono messe in
stato di veglia e la spia della batteria
lampeggia.
La modalità Economia non riguarda le
luci di posizione.sia di giorno che di notte, con la
pioggia o con il sole, i fendinebbia
posteriori accesi abbagliano e sono
quindi vietati.
Consultare la rubrica 8, parte
"Batteria".
Fari fendinebbia anteriori e fanalini
fendinebbia posteriori
Funzionano con le luci di posizione e
gli anabbaglianti accesi.
Portare la ghiera sulla posizione
AUT
O. L'attivazione della funzione è
accompagnata da un messaggio sul
display.
Disattivazione
Ruotare la ghiera in avanti o indietro.
La disattivazione è accompagnata da
un messaggio sul display. Questa funzione non è compatibile con
i fari diurni.
ERGoNoMia e CoNFoRT
4

60
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
In caso di
malfunzionamento del
sensore di luminosità, i fari
si accendono, accompagnati
dalla spia service, da un
segnale acustico e da un messaggio
sul display.
Rivolgersi alla rete C
iTRoËN o ad un
riparatore qualificato.
Accensione temporizzata dei
fari (funzione Follow me home)
Tenere temporaneamente accesi gli
anabbaglianti dopo aver disinserito il
contatto, agevola l'allontanamento dal
veicolo in caso di scarsa luminosità.FASCIO DEI PROIETT ORI
a seconda del carico della vettura, è
necessario adattare l'orientamento del
fascio.
0
-


a vuoto.
1
-

Con carico parziale.
2
-

Con carico medio.
3
-

Con carico massimo autorizzato.
Funzionamento manuale
-
Con il contatto disinserito, tirare la
leva di "lampeggio dei fari" entro
un minuto dal disinserimento del
contatto.
i fari si spengono automaticamente
entro una temporizzazione prestabilita.
Funzionamento automatico
Consultare la rubrica 10, parte
"
struttura menu display". Regolazione iniziale sulla posizione 0.
attivare la funzione nel menu
di configurazione del veicolo.
Programmazione
L'attivazione o la disattivazione della
funzione si ef

fettua mediante il menu di
configurazione del veicolo.
Questa funzione è attivata per default. Disattivazione
Questa funzione non è attiva:
-
al di sotto di un determinato angolo
di rotazione del volante,
-
ad una velocità superiore a 40 km/h,
-
quando è inserita la retromarcia.
Attivazione
Questa funzione si attiva:
-
attivando l'indicatore di direzione
corrispondente,
oppure
-
a partire da un determinato angolo
di rotazione del volante.
Con i fari anabbaglianti o abbaglianti
accesi, questa funzione permette al fascio


di luce del faro fendinebbia anteriore
d'illuminare l'interno della curva, quando
la velocità del veicolo è inferiore a
40
km/h (guida in città, strada a curve,


incroci, manovre di parcheggio ...).
Illuminazione statica in curva
Viaggi all'estero
Per guidare in un Paese nel
quale il senso di marcia è diverso
rispetto a quello del Paese in cui
è commercializzato il veicolo, è
necessario adattare la regolazione
dei fari anteriori per non abbagliare i
guidatori che sopraggiungono in senso
contrario.
Rivolgersi alla rete C
iTRoËN o ad un
riparatore qualificato.
La funzione viene temporaneamente
disattivata quando si utilizza il
comando manuale dei fari.
Comandi al volante

61
Comandi al volante
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
2 Funzionamento rapido
(forti precipitazioni).
1
Funzionamento normale
(pioggia moderata).
I
Funzionamento intermittente.
0


a
rresto.
â
Movimento singolo
(spingere verso il basso).
sulla posizione intermittente,
la cadenza di funzionamento è
proporzionale alla velocità del veicolo.
TERGICRISTALLO
Funzionamento manualeÈ necessario riattivare il comando
dopo ogni interruzione del contatto
superiore a un minuto, con il comando
del tergicristallo in posizione 2, 1
o i.
-


s
postare il comando su una
posizione qualsiasi.
-
Ricollocarlo nella posizione
desiderata.
Non ricoprire il sensore di
pioggia, che si trova al centro
del parabrezza, dietro il
retrovisore. Attivazione
Premere il comando verso il basso.
L'attivazione della funzione è
accompagnata da un messaggio sul
display.
Disattivazione / Neutralizzazione
Porre il comando del tergicristallo in
posizione

I, 1
o
2.
La neutralizzazione della funzione è
accompagnata da un messaggio sul
display.
in caso di anomalia del funzionamento
automatico, il tergicristallo funzionerà
in modo intermittente.
Rivolgersi alla rete C
iTRoËN o ad un
riparatore qualificato per far verificare
il sistema. Nella posizione
AUTO il tergicristallo
funziona automaticamente e adatta
la sua velocità in funzione delle
precipitazioni.
usciti dal modo
AUTO, per le altre
posizioni riferirsi al Tergicristallo
anteriore manuale.
È necessario riattivare il funzionamento
automatico ogni volta che si
disinserisce il contatto per più di un
minuto, dando un impulso verso il
basso sul comando.
in caso di lavaggio automatico
del veicolo, disinserire il contatto
per evitare l'attivazione del
tergicristallo automatico.
in inverno, si consiglia di attendere lo
sbrinamento completo del parabrezza prima
di azionare il funzionamento automatico.
Funzionamento automatico
ERGoNoMia e CoNFoRT
4

62
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016

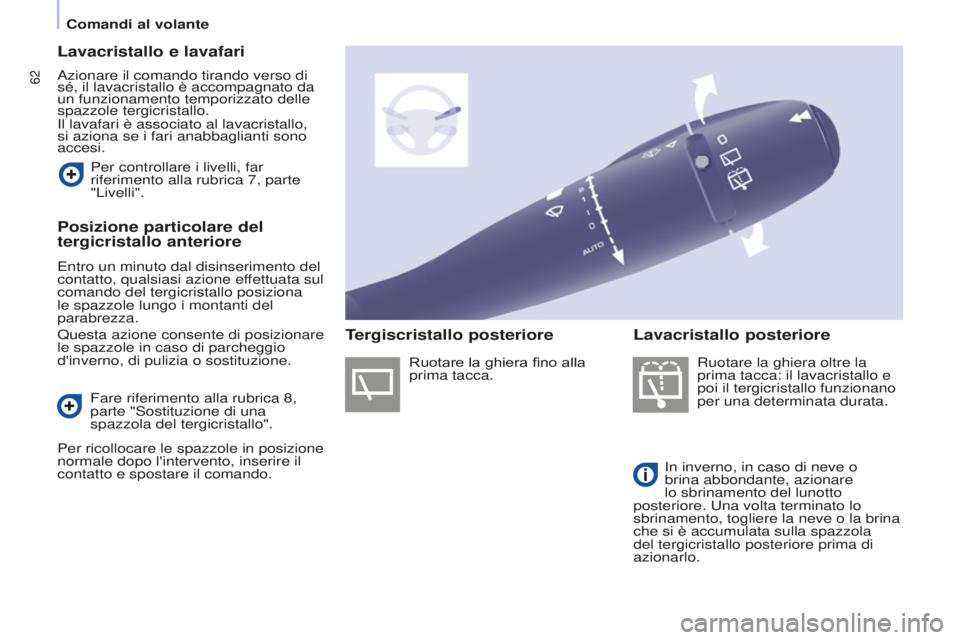

Lavacristallo e lavafari
azionare il comando tirando verso di
sé, il lavacristallo è accompagnato da
un funzionamento temporizzato delle
spazzole tergicristallo.
il lavafari è associato al lavacristallo,
si aziona se i fari anabbaglianti sono
accesi.
Ruotare la ghiera oltre la
prima tacca: il lavacristallo e
poi il tergicristallo funzionano
per una determinata durata.
in inverno, in caso di neve o
brina abbondante, azionare
lo sbrinamento del lunotto
posteriore.
una volta terminato lo
sbrinamento, togliere la neve o la brina
che si è accumulata sulla spazzola
del tergicristallo posteriore prima di
azionarlo.
Per controllare i livelli, far
riferimento alla rubrica 7, parte
"Livelli".
Posizione particolare del
tergicristallo anteriore
Entro un minuto dal disinserimento del
contatto, qualsiasi azione effettuata sul
comando del tergicristallo posiziona
le spazzole lungo i montanti del
parabrezza.
Questa azione consente di posizionare
le spazzole in caso di parcheggio
d'inverno, di pulizia o sostituzione.
Fare riferimento alla rubrica 8,
parte "
sostituzione di una
spazzola del tergicristallo".
Per ricollocare le spazzole in posizione
normale dopo l'intervento, inserire il
contatto e spostare il comando. Ruotare la ghiera fino alla
prima tacca.
Tergiscristallo posteriore Lavacristallo posteriore
Comandi al volante

63
Comandi al volante
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016

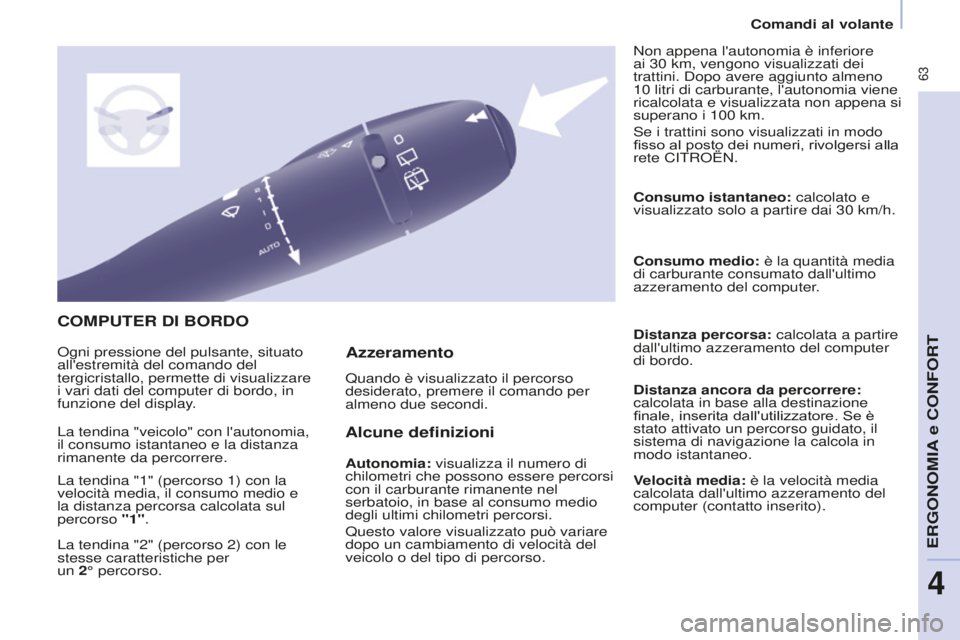

COMPUTER DI BORDO
Alcune definizioni
Autonomia: visualizza il numero di
chilometri che possono essere percorsi
con il carburante rimanente nel
serbatoio, in base al consumo medio
degli ultimi chilometri percorsi.
Questo valore visualizzato può variare
dopo un cambiamento di velocità del
veicolo o del tipo di percorso.Consumo istantaneo: calcolato e
visualizzato solo a partire dai 30
km/h.
Consumo medio:
è la quantità media
di carburante consumato dall'ultimo
azzeramento del computer.
Distanza percorsa: calcolata a partire
dall'ultimo azzeramento del computer
di bordo.
Distanza ancora da percorrere:
calcolata in base alla destinazione
finale, inserita dall'utilizzatore. Se è
stato attivato un percorso guidato, il
sistema di navigazione la calcola in
modo istantaneo.
Velocità media: è la velocità media
calcolata dall'ultimo azzeramento del
computer (contatto inserito).
ogni pressione del pulsante, situato
all'estremità del comando del
tergicristallo, permette di visualizzare
i vari dati del computer di bordo, in
funzione del display

.
Quando è visualizzato il percorso
desiderato, premere il comando per
almeno due secondi. Non appena l'autonomia è inferiore
ai 30
km, vengono visualizzati dei
trattini. dopo avere aggiunto almeno
10 litri di carburante, l'autonomia viene
ricalcolata e visualizzata non appena si
superano i 100
km.
se i trattini sono visualizzati in modo
fisso al posto dei numeri, rivolgersi alla
rete C
iTRoËN.
La tendina "veicolo" con l'autonomia,
il consumo istantaneo e la distanza
rimanente da percorrere.
La tendina "1" (percorso 1) con la
velocità media, il consumo medio e
la distanza percorsa calcolata sul
percorso

"1".
La tendina "2" (percorso 2) con le
stesse caratteristiche per
un 2° percorso.
Azzeramento
ERGoNoMia e CoNFoRT
4

64
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016

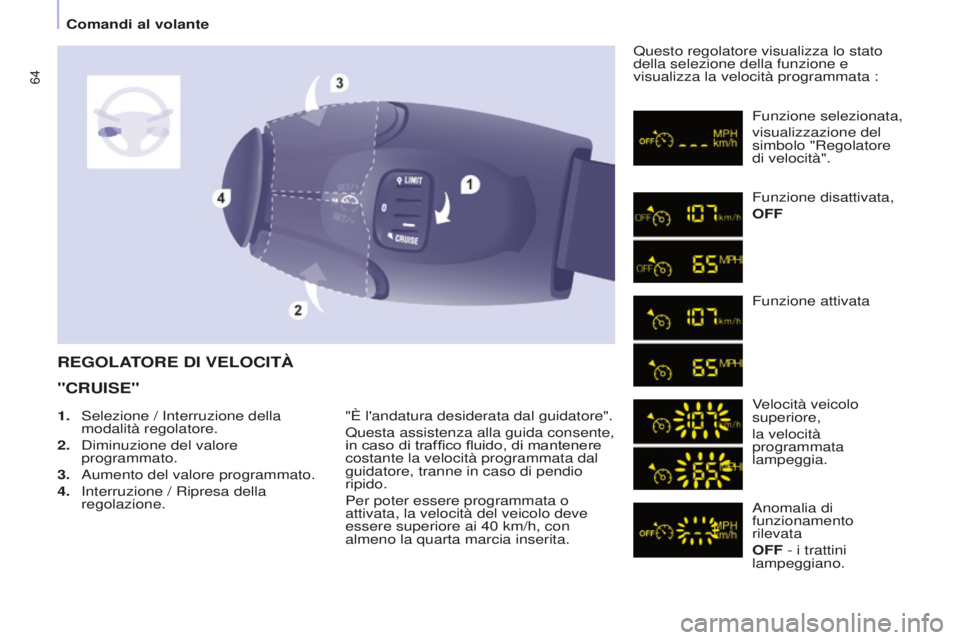

REGOLATORE DI VELOCITà
"CRUISE"
"È l'andatura desiderata dal guidatore".
Questa assistenza alla guida consente,
in caso di traffico fluido, di mantenere
costante la velocità programmata dal
guidatore, tranne in caso di pendio
ripido.
Per poter essere programmata o
attivata, la velocità del veicolo deve
essere superiore ai 40
km/h, con
almeno la quarta marcia inserita. Questo regolatore visualizza lo stato
della selezione della funzione e
visualizza la velocità programmata :
Funzione selezionata,
visualizzazione del
simbolo "Regolatore
di velocità".
Funzione disattivata,
OFF
Funzione attivata
V
elocità veicolo
superiore,
la velocità
programmata
lampeggia.
anomalia di
funzionamento
rilevata
OFF

- i trattini
lampeggiano.
1.
selezione / interruzione della
modalità regolatore.
2.


d
iminuzione del valore
programmato.
3.


a
umento del valore programmato.
4.


i
nterruzione / Ripresa della
regolazione.
Comandi al volante

65
Comandi al volante
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016

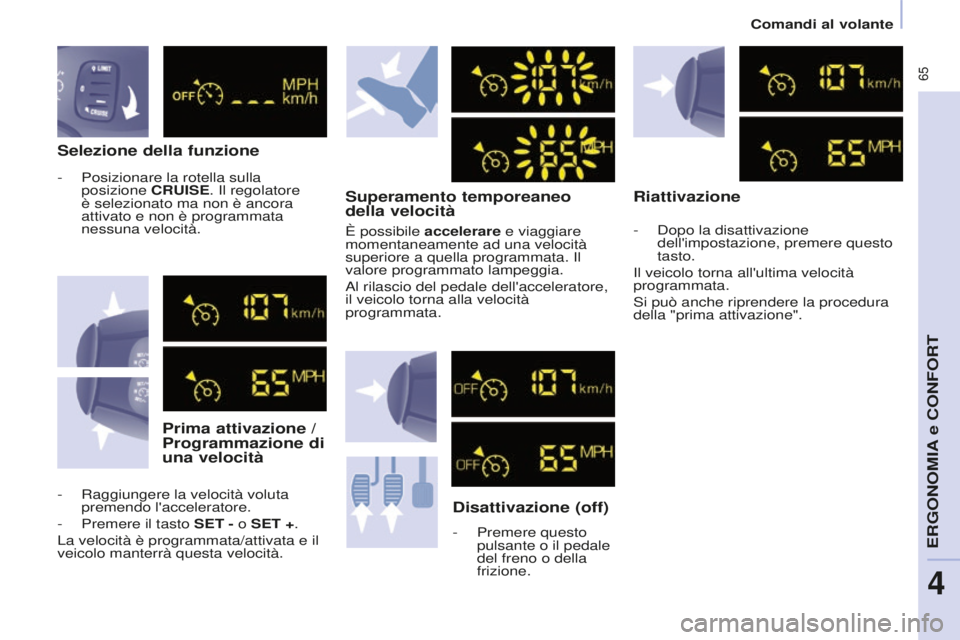

Selezione della funzionePrima attivazione /
Programmazione di
una velocità Superamento temporeaneo
della velocità
Disattivazione (off)
- Premere questo
pulsante o il pedale
del freno o della
frizione.
Riattivazione
- dopo la disattivazione
dell'impostazione, premere questo
tasto.
il veicolo torna all'ultima velocità
programmata.
si può anche riprendere la procedura
della "prima attivazione".
È possibile

accelerare e viaggiare
momentaneamente ad una velocità
superiore a quella programmata.
il
valore programmato lampeggia.
al rilascio del pedale dell'acceleratore,
il veicolo torna alla velocità
programmata.
-
Raggiungere la velocità voluta
premendo l'acceleratore.
-
Premere il tasto SET -

o SET +.
La velocità è programmata/attivata e il
veicolo manterrà questa velocità. -
Posizionare la rotella sulla
posizione CRUISE

.
il regolatore
è selezionato ma non è ancora
attivato e non è programmata
nessuna velocità.
ERGoNoMia e CoNFoRT
4

66
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016

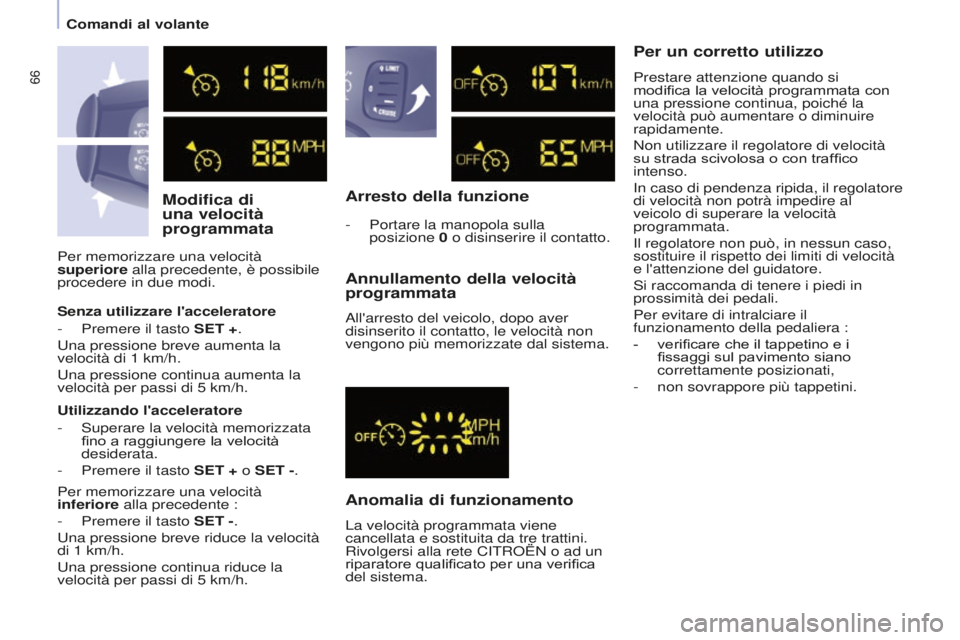

Modifica di
una velocità
programmataArresto della funzione
Anomalia di funzionamento Annullamento della velocità
programmata
all'arresto del veicolo, dopo aver
disinserito il contatto, le velocità non
vengono più memorizzate dal sistema.
Per memorizzare una velocità
superiore alla precedente, è possibile
procedere in due modi.
-
Portare la manopola sulla
posizione
0
o disinserire il contatto.
Per un corretto utilizzo
Senza utilizzare l'acceleratore
-
Premere il tasto SET +

.
una pressione breve aumenta la
velocità di 1 km/h.
una pressione continua aumenta la
velocità per passi di 5 km/h.
Utilizzando l'acceleratore
-


s
uperare la velocità memorizzata
fino a raggiungere la velocità
desiderata.
-
Premere il tasto SET +

o SET -.
Per memorizzare una velocità
inferiore alla precedente :
-
Premere il tasto SET -

.
una pressione breve riduce la velocità
di 1 km/h.
una pressione continua riduce la
velocità per passi di 5 km/h. La velocità programmata viene
cancellata e sostituita da tre trattini.
Rivolgersi alla rete C
iTRoËN o ad un
riparatore qualificato per una verifica
del sistema. Prestare attenzione quando si
modifica la velocità programmata con
una pressione continua, poiché la
velocità può aumentare o diminuire
rapidamente.
Non utilizzare il regolatore di velocità
su strada scivolosa o con traffico
intenso.
in caso di pendenza ripida, il regolatore
di velocità non potrà impedire al
veicolo di superare la velocità
programmata.
il regolatore non può, in nessun caso,
sostituire il rispetto dei limiti di velocità
e l'attenzione del guidatore.
si raccomanda di tenere i piedi in
prossimità dei pedali.
Per evitare di intralciare il
funzionamento della pedaliera :
-
verificare che il tappetino e i
fissaggi sul pavimento siano
correttamente posizionati,
-
non sovrappore più tappetini.
Comandi al volante

67
Comandi al volante
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016

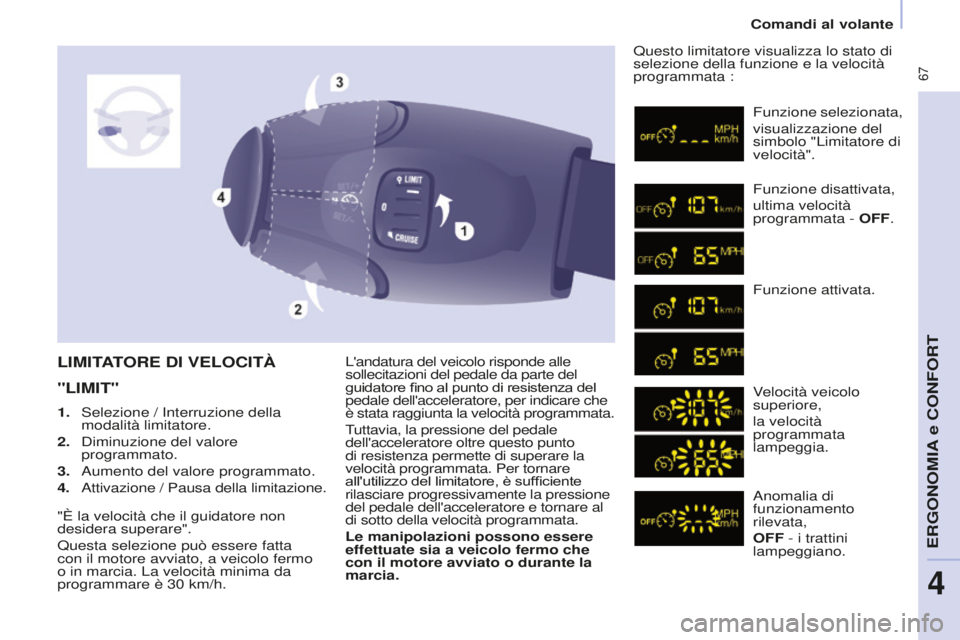

L'andatura del veicolo risponde alle
sollecitazioni del pedale da parte del
guidatore fino al punto di resistenza del
pedale dell'acceleratore, per indicare che
è stata raggiunta la velocità programmata.
Tuttavia, la pressione del pedale
dell'acceleratore oltre questo punto
di resistenza permette di superare la
velocità programmata. Per tornare
all'utilizzo del limitatore, è sufficiente
rilasciare progressivamente la pressione
del pedale dell'acceleratore e tornare al
di sotto della velocità programmata.
Le manipolazioni possono essere
effettuate sia a veicolo fermo che
con il motore avviato o durante la
marcia.Questo limitatore visualizza lo stato di
selezione della funzione e la velocità
programmata :LIMITATORE DI VELOCITà
"LIMIT"
Funzione selezionata,
visualizzazione del
simbolo "Limitatore di
velocità".
Funzione disattivata,
ultima velocità
programmata - OFF.
Funzione attivata.
Velocità veicolo
superiore,
la velocità
programmata
lampeggia.
anomalia di
funzionamento
rilevata,
OFF

- i trattini
lampeggiano.
1.


s
elezione / interruzione della
modalità limitatore.
2.


d
iminuzione del valore
programmato.
3.


a
umento del valore programmato.
4.


a
ttivazione

/ Pausa della limitazione.
"È la velocità che il guidatore non
desidera superare".
Questa selezione può essere fatta
con il motore avviato, a veicolo fermo
o in marcia. La velocità minima da
programmare è 30
km/h.
ERGoNoMia e CoNFoRT
4

68
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016

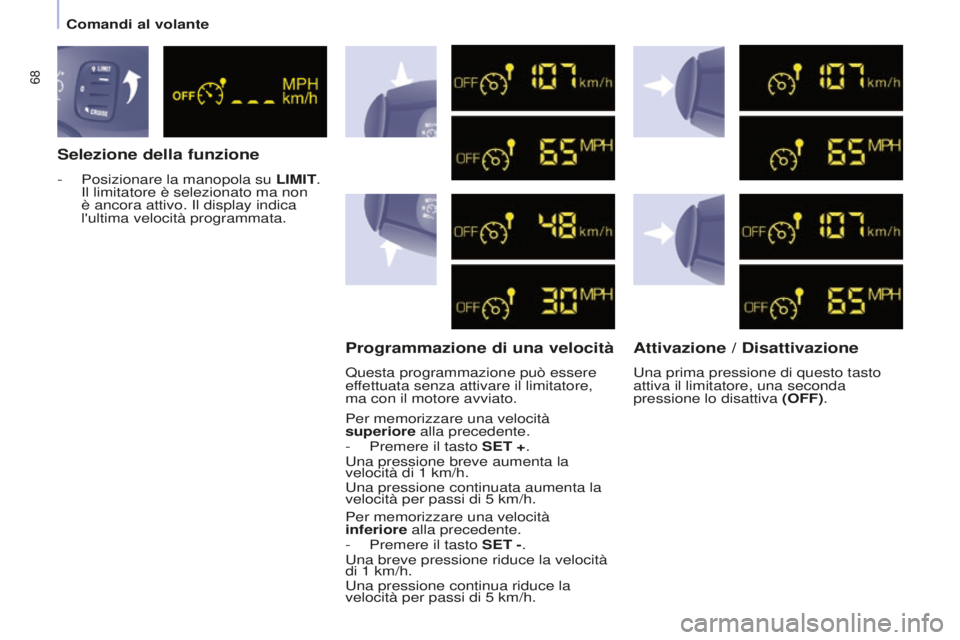

Selezione della funzioneProgrammazione di una velocità Attivazione / Disattivazione
- Posizionare la manopola su LIMIT . il limitatore è selezionato ma non
è ancora attivo. il display indica
l'ultima velocità programmata.
Questa programmazione può essere
ef

fettuata senza attivare il limitatore,
ma con il motore avviato.
Per memorizzare una velocità
superiore alla precedente.
-
Premere il tasto SET +

.
una pressione breve aumenta la
velocità di 1 km/h.una pressione continuata aumenta la
velocità per passi di 5 km/h.
Per memorizzare una velocità
inferiore

alla precedente.
-
Premere il tasto SET -

.
una breve pressione riduce la velocità
di 1 km/h.una pressione continua riduce la
velocità per passi di 5 km/h.
una prima pressione di questo tasto
attiva il limitatore, una seconda
pressione lo disattiva

(OFF).
Comandi al volante
