CITROEN BERLINGO MULTISPACE 2016 Libretti Di Uso E manutenzione (in Italian)

79
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
Sedili
SEDILI A PANCHETTA POSTERIORI
ogni parte 1/3 - 2/3 dei sedili a
panchetta può essere ripiegata a
portafoglio e rimossa individualmente.
Appoggiatesta
i sedili a panchetta posteriori 1/3 -
2/3 sono equipaggiati di appoggiatesta
rientrante. Posizione alta: sollevare e alzarlo.
Posizione bassa: premere per
abbassarlo.
Per rimuoverlo dopo averlo alzato,
premere il pulsantino e sollevarlo.
Per rimontarlo, inserire le aste
dell'appoggiatesta nei fori restando in
asse con lo schienale.
ERGoNoMia e CoNFoRT
4

80
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
Sedili
Posizione "a portafoglio"
Esempio di manipolazioni per la parte
1/3. Le manipolazioni sono identiche
per la parte 2/3.-


s
ollevare la barra di comando grigia,

situata dietro al cuscino del sedile.
-
Ribaltare tutto il sedile in avanti.
Riposizionamento
Verificare il bloccaggio sul pianale
del sedile.
-
Collocare l'appoggiatesta in
posizione bassa.
-


s
e necessario, far avanzare i sedili
anteriori.
-
Premere il comando grigio
situato sulla parte superiore dello
schienale.
-
Ripiegare lo schienale sulla base
del sedile. Ribaltare tutto il sedile all'indietro, fino
al bloccaggio.
Raddrizzare lo schienale.
il sedile è bloccato correttamente


quando il comando (sulla parte superiore
dello schienale) non è più visibile.

81
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
Sedili
Rimozione dei sedili a panchettaRimontaggio dei sedili a panchetta
Leggere il paragrafo "Posizione
a portafoglio", descritta in
precedenza.Per rimontare i sedili a panchetta
(parte 1/3
e/o 2/3) in posizione
"trasporto passeggeri", leggere
il paragrafo "Posizione a portafoglio"
descritta in precedenza.
-


i
nclinare tutto il sedile di circa 45°
all'indietro.
-

s
ollevare i sedili a panchetta
verticalmente
fino all'arresto degli
ancoraggi.
- Raddrizzare i sedili a panchetta
ribaltandoli in avanti e poi
sollevandoli.
-


s
e necessario, avanzare i sedili
anteriori.
-
Posizionare i sedili a panchetta
(parte 1/3 e/o 2/3) in posizione "a
portafoglio". -
Posizionare i sedili a panchetta
(parte 1/3 e/o 2/3) in posizione
verticale.
-
Posizionare i ganci tra le due barre.
-
Ribaltare i sedili a panchetta
all'indietro.
ERGoNoMia e CoNFoRT
4

82
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
Sedili
SEDILI POSTERIORI (5 POSTI)Appoggiatesta
ogni sedile può essere rimosso
singolarmente.
Quando si colloca un sedile in
posizione seduta o dopo aver rimosso
e ricollocato un sedile, verificarne il
corretto bloccaggio sul pianale.i tre sedili posteriori indipendenti sono
equipaggiati di appoggiatesta rientranti.
Lo schienale del sedile centrale,
ripiegato sulla base, dispone di una
scocca che funge da tavolinetto con
portabicchiere. Posizione alta: sollevarlo e alzarlo.
Posizione bassa: premerlo per
abbassarlo.
Per rimuoverlo dopo averlo portato in
posizione alta, premere la linguetta e
sollevarlo.
Per rimontarlo, inserire le aste
dell'appoggiatesta nei fori
parallelamente.

83
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
Sedili
Inclinare lo schienaleCollocare lo schienale in
posizione tavolinetto Raddrizzare lo schienale
Collocare il sedile in posizione
"a portafoglio" Ricollocare il sedile
- azionare il comando e regolare
l'inclinazione dello schienale.
-
Tirare il comando per ripiegare lo
schienale sulla base del sedile.
Non posizionare oggetti duri o pesanti
sul tavolinetto. Potrebbero diventare
pericolosi in caso di frenata brusca o
di urto. -


s
bloccare lo schienale tirando il
comando, quindi riportarlo alla sua
posizione iniziale.
Quando si riposiziona lo schienale,
verificare che sia bloccato.
-
Tirare il comando per collocare lo
schienale in posizione tavolinetto.
-


s
ollevare la barra situata dietro
il sedile per liberare i punti di
ancoraggio posteriori.
-
Ribaltare tutto il sedile in avanti,
fino al bloccaggio. -
Premere il comando rosso.
-
Ripiegare il sedile per fissare i punti
di ancoraggio posteriori.
-


s
ollevare lo schienale tirando il
comando.
-
Verificare il corretto aggancio
dell'insieme.
Prima di ribaltarlo, verificare che
nessun oggetto ostruisca i punti
di aggancio e non impedisca il
corretto bloccaggio dei sedili.
ERGoNoMia e CoNFoRT
4

84
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
Sedili
Smontare il sedile
- se necessario, spostare in avanti
i sedili anteriori ed abbassare
l'appoggiatesta.
-
Collocare il sedile in posizione "a
portafoglio".
Uso corretto
in seguito alle varie manipolazioni:
-
dopo aver rimosso un
appoggiatesta, riporlo e fissarlo ad
un supporto,
-
verificare che le cinture di sicurezza
siano sempre accessibili e facili da
agganciare per il passeggero,
-
i passeggeri devono sempre
regolare ed agganciare la cintura di
sicurezza.
Leggere il paragrafo "Posizione
a portafoglio" descritta in
precedenza.
-
Premere la leva rossa per
sbloccare i fissaggi anteriori.
-


i
nclinare l'insieme di circa 45°
all'indietro senza rilasciare la leva.
-
Rilasciare la leva.
-


s
ollevare il sedile

verticalmente
fino all'arresto degli ancoraggi.
-
Raddrizzare il sedile ribaltandolo in
avanti e poi sollevarlo.
Ricollocare il sedile
- inclinare il sedile di 45° in avanti.
-
Posizionare i ganci tra le due barre.
-
Ripiegare il sedile per fissare i punti
di ancoraggio posteriori.
-
Tirare il comando per ricollocare lo
schienale nella posizione iniziale.
-


a
lzare l'appoggiatesta.
Prima di ricollocarlo, verificare che
nessun oggetto ostruisca i punti
d'aggancio e non impedisca il
bloccaggio corretto dei sedili.

85
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
Sedili
Appoggiatesta
È rientrante.
Posizione alta : premere la linguetta,
sollevarlo e alzarlo.
Posizione bassa : spingere la linguetta
e premerlo per abbassarlo.
Per rimuoverlo : collocarlo in posizione
alta, sollevarlo poi rimuoverlo.
disporlo all'interno del veicolo
fissandolo.
Per ricollocarlo : inserire le aste
dell'appioggiatesta nei fori, tenendole
parallele allo schienale.
ogni sedile è smontabile e deve
essere rimontato nell'alloggiamento
previsto, indicato sull'etichetta.
I sedili della 2ª e della 3ª fila sono
indipendenti e modulabili.
SEDILI POSTERIORI (7 POSTI)
ERGoNoMia e CoNFoRT
4

86
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016

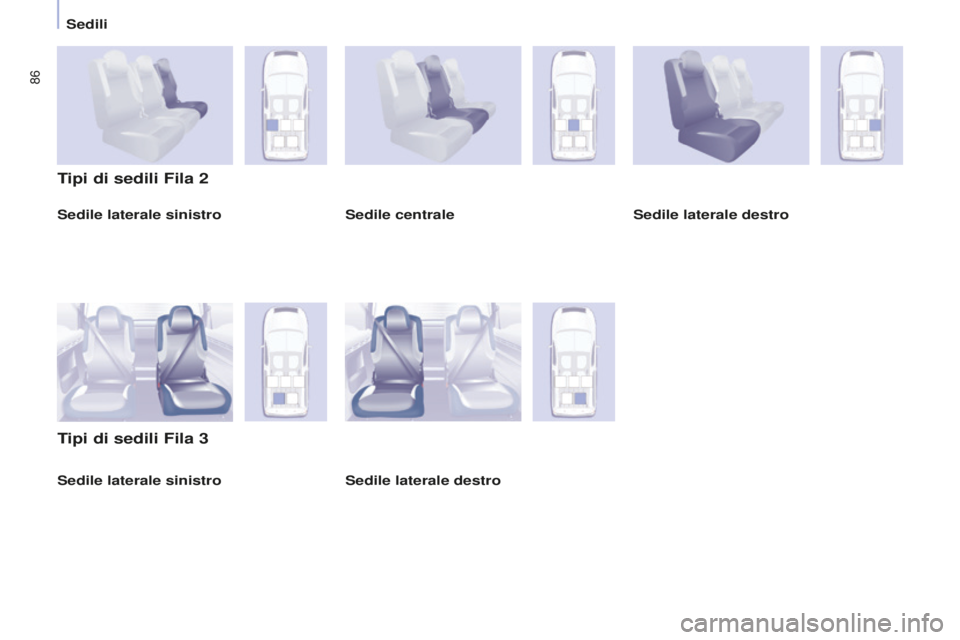

Sedili
Sedile laterale sinistro
Tipi di sedili Fila 2
Tipi di sedili Fila 3
Sedile centrale Sedile laterale destro
Sedile laterale destro
Sedile laterale sinistro

87
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
Sedili
Inclinare lo schienale
-


a
zionare il comando e regolare
l'inclinazione.
Collocare lo schienale in posizione
tavolinetto
-


a
bbassare al massimo
l'appoggiatesta.
-


a
zionare il comando per ripiegare
lo schienale sul cuscino del sedile. Ricollocare lo schienale
-


s
bloccare lo schienale tirando il
comando, quindi riportarlo nella
posizione iniziale.
-
Verificare il corretto aggancio
dell'insieme.
Collocare il sedile in posizione "a
portafoglio"
-
Passare alla posizione a
tavolinetto.
-
Tirare la cinghietta rossa, situata
dietro al sedile, per sganciare i
fissaggi posteriori dal pianale.
-
Ribaltare tutto il sedile in avanti.
Modularità del sedile della Fila 2Ricollocare il sedile
-
Ribaltare il sedile all'indietro.
Prima di ribaltare il sedile prestare
attenzione :
-
nella fila 3, che il piede del
passeggero non sia vicino ad
uno dei fissaggi del sedile al
pianale,
-
che il sedile sia correttamente
agganciato al pianale,
-
alla disponibilità della cintura
di sicurezza per il passeggero.
ERGoNoMia e CoNFoRT
4

88
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2016
Sedili
Modularità del sedile della Fila 3
Collocare lo schienale in posizione
a tavolino
-

a
bbassare al massimo
l'appoggiatesta.
-


a
zionare il comando per ribaltare lo
schienale sul cuscino del sedile.
Ricollocare lo schienale in verticale
-


s
bloccare lo schienale tirando il
comando, poi ricollocarlo nella sua
posizione iniziale.
-
Verificare il corretto aggancio
dell'insieme. Ricollocazione del sedile
-


s
pingere il comando rosso.
-
Ribaltare il sedile all'indietro.
Collocare il sedile in posizione a
portafoglio
- Passare alla posizione a tavolino.
-


s
ollevare il comando equipaggiato
di cinghietta rossa, situato dietro al
sedile, per sganciare i fissaggi del
sedile dal pianale.
-


s
postare tutto il sedile in avanti.V

erificare :
-
il corretto aggancio del sedile
al pianale,
-
la disponibilità della cintura di
sicurezza per il passeggero.
