CITROEN BERLINGO VAN 2019 InstruktionsbÖcker (in Swedish)

89
F Om man, inom en minut efter att man stängt av tändningen, flyttar torkarreglaget, ställer
sig vindrutetorkarna i vertikalt läge.
F

D
et kan användas för att hantera eller byta
ut torkarbladen.
Efter återmontering av ett
torkarblad fram
F Slå på tändningen och manövrera torkarspaken för att återställa torkararmarna
till deras ursprungsläge.
Byte av torkarblad
Demontering/montering fram
Rör inte vid torkarbladet för att inte skada
det.
Släpp inte torkarbladen när du lyfter dem.
Du riskerar att skada vindrutan!
F

R
engör vindrutan med en lämplig
rengöringsprodukt.
Använd inte vattenavvisande produkter
som "Rain X". F

S
näpp loss det gamla torkarbladet som är
närmast dig och ta bort det.
F
M
ontera ett nytt torkarblad och snäpp fast
det på armen.
F
G
ör likadant med det andra torkarbladet.
F
B
örja med torkarbladet på din sida. Håll i
torkararmarnas fasta del och vik försiktigt
ned torkarbladen mot rutan.
Demontering/montering bak
F Håll torkararmen i den fasta delen och lyft den till ändläget.
F

R
engör bakrutan med en lämplig
rengöringsprodukt.
F

S
näpp loss det gamla torkarbladet och ta
bort det.
F

M
ontera ett nytt torkarblad och snäpp fast
det på armen.
F

H
åll i torkararmens fasta del och vik
försiktigt ned torkarbladen mot rutan.
Automatiska
vindrutetorkare
För att bevara torkarbladens effektivitet
rekommenderar vi dig att:
-
han

tera dem varsamt,
-

r
engöra dem regelbundet med
tvålvatten,
-

i
nte använda dem för att hålla fast en
pappbit mot vindrutan,
-

b
yta ut dem så fort de börjar bli slitna.
Före borttagning av torkarblad
fram
F Utför torkarbladsbyte från förarsidan.
F B örja med torkarbladet på motsatt sida. Håll
torkararmarna i den fasta delen och lyft till
ändläget.
Vindrutetorkarna aktiveras automatiskt
när regn detekteras (en sensor bakom
4
Belysning och sikt

90
Starta funktionen
Ge reglaget en kort tryckning nedåt.
En torkarrörelse bekräftar att kommandot har
registrerats.Symbolen visas på
instrumentpanelens display och ett
meddelande visas.
Avstängning
den invändiga backspegeln) och anpassar
hastigheten till regnet utan åtgärd från föraren.
Tryck kort på reglaget nedåt igen
eller välj ett annat läge (Int, 1
eller


2).
Varningslampan släcks på
instrumentpanelen och ett
meddelande visas.
Den automatiska torkningen av vindrutan
måste aktiveras på nytt varje gång
tändningen varit frånslagen i mer än en
minut.Funktionsfel
Om den automatiska torkningen av vindrutan
inte fungerar normalt övergår vindrutetorkaren
till intervallfunktion.
Låt en CITROËN-återförsäljare eller en annan
kvalificerad verkstad utföra en kontroll. Täck inte över regnsensorn som är
placerad överst på vindrutan bakom den
invändiga backspegeln (beroende på
utrustning). Då fungerar inte funktionerna.
Vid automattvätt ska de automatiska
torkarna kopplas ur.
På vintern ska du vänta tills vindrutan
är helt fri från is innan du aktiverar de
automatiska torkarna.
Belysning och sikt

91

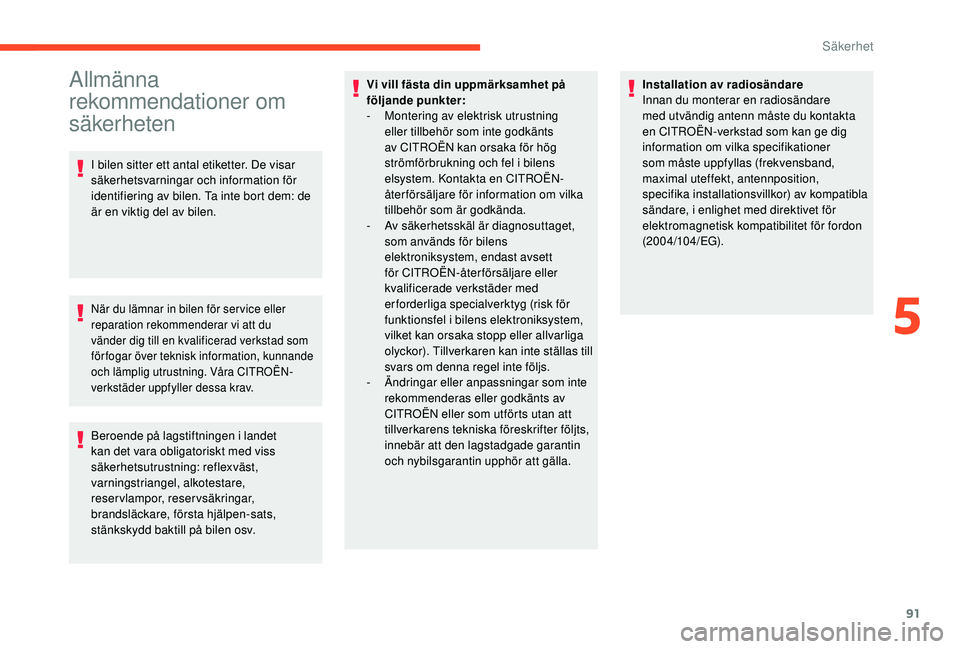

Allmänna
rekommendationer om
säkerheten
I bilen sitter ett antal etiketter. De visar
säkerhetsvarningar och information för
identifiering av bilen. Ta inte bort dem: de
är en viktig del av bilen.
När du lämnar in bilen för ser vice eller
reparation rekommenderar vi att du
vänder dig till en kvalificerad verkstad som
förfogar över teknisk information, kunnande
och lämplig utrustning. Våra CITROËN-
verkstäder uppfyller dessa krav.
Vi vill fästa din uppmärksamhet på
följande punkter:
-
M
ontering av elektrisk utrustning
eller tillbehör som inte godkänts
av CITROËN
kan orsaka för hög
strömförbrukning och fel i bilens
elsystem. Kontakta en CITROËN-
återförsäljare för information om vilka
tillbehör som är godkända.
-

A
v säkerhetsskäl är diagnosuttaget,
som används för bilens
elektroniksystem, endast avsett
för CITROËN-återförsäljare eller
kvalificerade verkstäder med
erforderliga specialverktyg (risk för
funktionsfel i bilens elektroniksystem,
vilket kan orsaka stopp eller allvarliga
olyckor). Tillverkaren kan inte ställas till
svars om denna regel inte följs.
-
Ä

ndringar eller anpassningar som inte
rekommenderas eller godkänts av
CITROËN eller som utförts utan att
tillverkarens tekniska föreskrifter följts,
innebär att den lagstadgade garantin
och nybilsgarantin upphör att gälla. Installation av radiosändare
Innan du monterar en radiosändare
med utvändig antenn måste du kontakta
en CITROËN-verkstad som kan ge dig
information om vilka specifikationer
som måste uppfyllas (frekvensband,
maximal uteffekt, antennposition,
specifika installationsvillkor) av kompatibla
sändare, i enlighet med direktivet för
elektromagnetisk kompatibilitet för fordon
(2004/104/EG).
Beroende på lagstiftningen i landet
kan det vara obligatoriskt med viss
säkerhetsutrustning: reflexväst,
varningstriangel, alkotestare,
reservlampor, reservsäkringar,
brandsläckare, första hjälpen-sats,
stänkskydd baktill på bilen osv.
5
Säkerhet

92

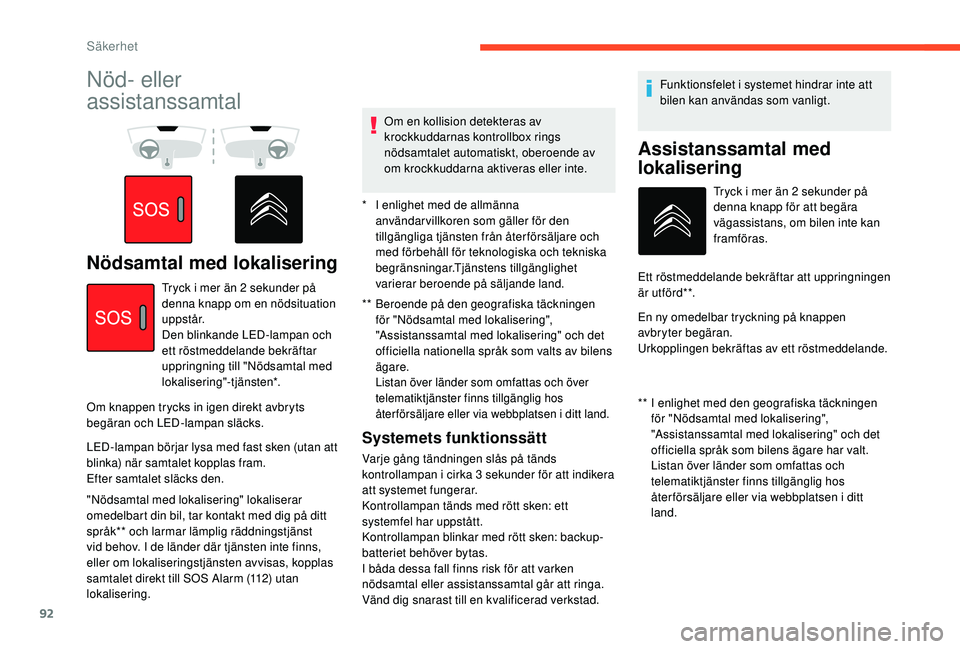

Nöd- eller
assistanssamtal
Nödsamtal med lokalisering
** Beroende på den geografiska täckningen för "Nödsamtal med lokalisering",
"Assistanssamtal med lokalisering" och det
officiella nationella språk som valts av bilens
ägare.
Listan över länder som omfattas och över
telematiktjänster finns tillgänglig hos
återförsäljare eller via webbplatsen i ditt land.
Tryck i mer än 2 sekunder på
d enna knapp om en nödsituation
u p p s t å r.
Den blinkande LED-lampan och
ett röstmeddelande bekräftar
uppringning till "Nödsamtal med
lokalisering"-tjänsten*.
Om knappen trycks in igen direkt avbryts
begäran och LED-lampan släcks.
LED-lampan börjar lysa med fast sken (utan att
blinka) när samtalet kopplas fram.
Efter samtalet släcks den.
"Nödsamtal med lokalisering" lokaliserar
omedelbart din bil, tar kontakt med dig på ditt
språk** och larmar lämplig räddningstjänst
vid behov. I de länder där tjänsten inte finns,
eller om lokaliseringstjänsten avvisas, kopplas
samtalet direkt till SOS Alarm (112) utan
lokalisering. Om en kollision detekteras av
krockkuddarnas kontrollbox rings
nödsamtalet automatiskt, oberoende av
om krockkuddarna aktiveras eller inte.
Systemets funktionssätt
Varje gång tändningen slås på tänds
kontrollampan i cirka 3
sekunder för att indikera
att systemet fungerar.
Kontrollampan tänds med rött sken: ett
systemfel har uppstått.
Kontrollampan blinkar med rött sken: backup-
batteriet behöver bytas.
I båda dessa fall finns risk för att varken
nödsamtal eller assistanssamtal går att ringa.
Vänd dig snarast till en kvalificerad verkstad. Funktionsfelet i systemet hindrar inte att
bilen kan användas som vanligt.
Assistanssamtal med
lokalisering
* I enlighet med de allmänna
användarvillkoren som gäller för den
tillgängliga tjänsten från återförsäljare och
med förbehåll för teknologiska och tekniska
begränsningar.Tjänstens tillgänglighet
varierar beroende på säljande land.
**

I e
nlighet med den geografiska täckningen
för "Nödsamtal med lokalisering",
"Assistanssamtal med lokalisering" och det
officiella språk som bilens ägare har valt.
Listan över länder som omfattas och
telematiktjänster finns tillgänglig hos
återförsäljare eller via webbplatsen i ditt
land. Tryck i mer än 2
sekunder på
denna knapp för att begära
vägassistans, om bilen inte kan
framföras.
Ett röstmeddelande bekräftar att uppringningen
är utförd**.
En ny omedelbar tryckning på knappen
avbryter begäran.
Urkopplingen bekräftas av ett röstmeddelande.
Säkerhet

93
Om du vill aktivera geografisk lokalisering igen
trycker du samtidigt på knapparna "Nödsamtal
med lokalisering" och "Assistanssamtal
med lokalisering". Därefter trycker du på
"Assistanssamtal med lokalisering" för att
bekräfta.Om du inte har köpt din bil via CITROËN,
rekommenderar vi att du låter kontrollera
inställningarna för dessa tjänster, som kan
behöva ändras av din lokala åter försäljare.
I flerspråkiga länder kan inställningen
göras med det officiella nationella språk
som du väljer. Av tekniska skäl och för att öka kvaliteten
på de "telematiktjänster" som erbjuds
kunden, förbehåller sig tillverkaren
rätten att när som helst uppdatera det
integrerade telematiksystemet i bilen.
Om din bil omfattas av tjänsten
Citroën Connect Box med nöd- och
väggassistans, har du tillgång till
kompletterande tjänster på ditt personliga
konto eller via www.peugeot.se.

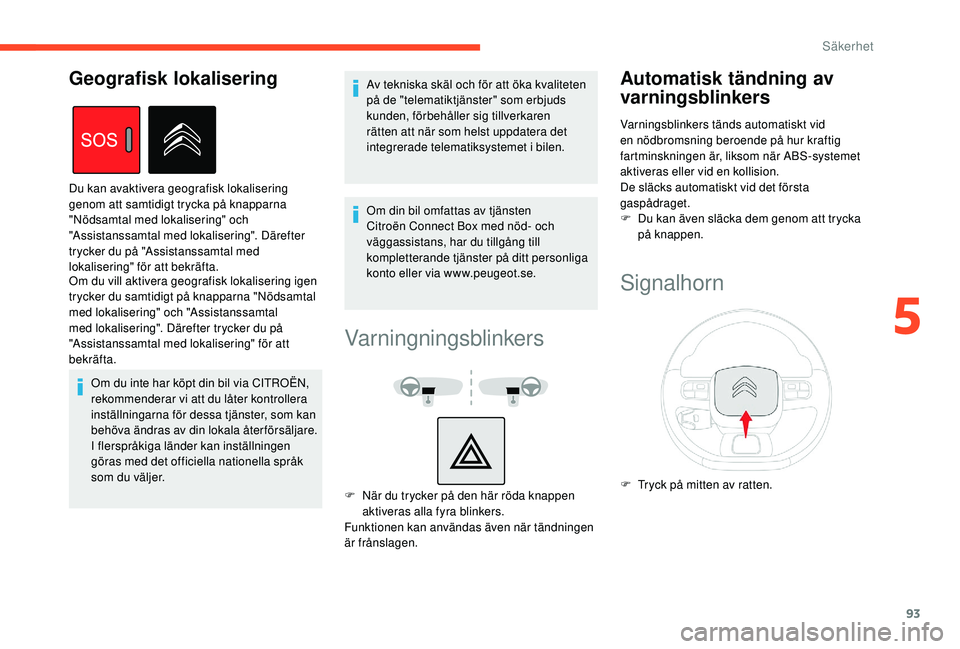

Geografisk lokalisering
Du kan avaktivera geografisk lokalisering
genom att samtidigt trycka på knapparna
"Nödsamtal med lokalisering" och
"Assistanssamtal med lokalisering". Därefter
trycker du på "Assistanssamtal med
lokalisering" för att bekräfta.
Varningningsblinkers
F När du trycker på den här röda knappen
aktiveras alla fyra blinkers.
Funktionen kan användas även när tändningen
är frånslagen.
Automatisk tändning av
varningsblinkers
Varningsblinkers tänds automatiskt vid
en nödbromsning beroende på hur kraftig
fartminskningen är, liksom när ABS-systemet
aktiveras eller vid en kollision.
De släcks automatiskt vid det första
gaspådraget.
F

D
u kan även släcka dem genom att trycka
på knappen.
Signalhorn
F Tryck på mitten av ratten.
5
Säkerhet

94

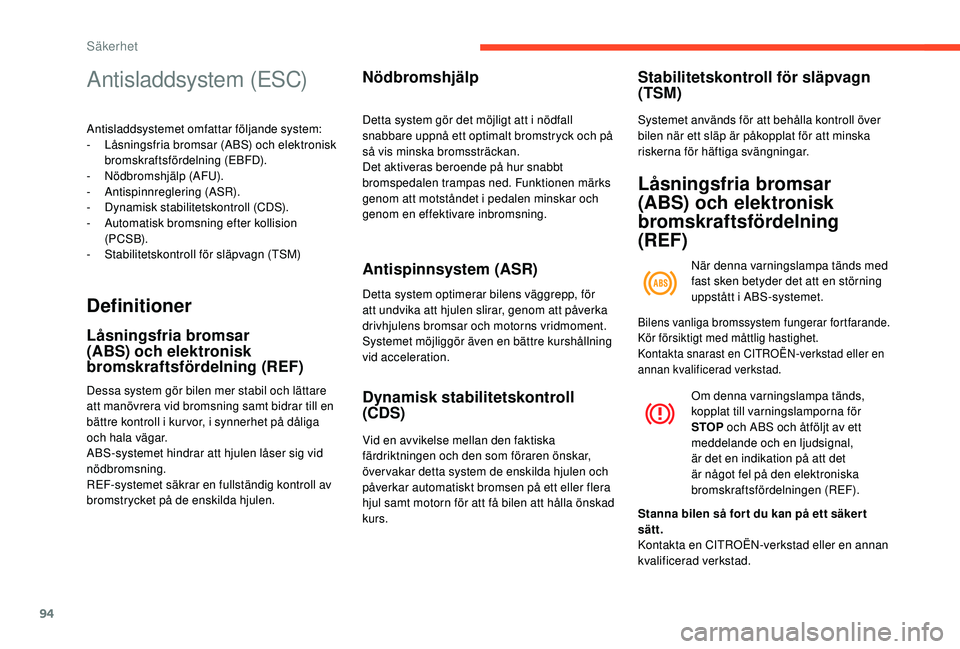

Antisladdsystem (ESC)
Antisladdsystemet omfattar följande system:
- L åsningsfria bromsar (ABS) och elektronisk
bromskraftsfördelning (EBFD).
-

N
ödbromshjälp (AFU).
-
A

ntispinnreglering (ASR).
-
D

ynamisk stabilitetskontroll (CDS).
-

A
utomatisk bromsning efter kollision
(PC SB).
-
S

tabilitetskontroll för släpvagn (TSM)
Definitioner
Låsningsfria bromsar
(ABS) och elektronisk
bromskraftsfördelning (REF)
Dessa system gör bilen mer stabil och lättare
att manövrera vid bromsning samt bidrar till en
bättre kontroll i kur vor, i synnerhet på dåliga
och hala vägar.
ABS-systemet hindrar att hjulen låser sig vid
nödbromsning.
REF-systemet säkrar en fullständig kontroll av
bromstrycket på de enskilda hjulen.
Nödbromshjälp
Detta system gör det möjligt att i nödfall
snabbare uppnå ett optimalt bromstryck och på
så vis minska bromssträckan.
Det aktiveras beroende på hur snabbt
bromspedalen trampas ned. Funktionen märks
genom att motståndet i pedalen minskar och
genom en effektivare inbromsning.
Antispinnsystem (ASR)
Detta system optimerar bilens väggrepp, för
att undvika att hjulen slirar, genom att påverka
drivhjulens bromsar och motorns vridmoment.
Systemet möjliggör även en bättre kurshållning
vid acceleration.
Dynamisk stabilitetskontroll
(CDS)
Vid en avvikelse mellan den faktiska
färdriktningen och den som föraren önskar,
över vakar detta system de enskilda hjulen och
påverkar automatiskt bromsen på ett eller flera
hjul samt motorn för att få bilen att hålla önskad
kurs.
Stabilitetskontroll för släpvagn
(TSM)
Systemet används för att behålla kontroll över
bilen när ett släp är påkopplat för att minska
riskerna för häftiga svängningar.
Låsningsfria bromsar
(ABS) och elektronisk
bromskraftsfördelning
(REF)
När denna varningslampa tänds med
fast sken betyder det att en störning
uppstått i ABS-systemet.
Om denna varningslampa tänds,
kopplat till varningslamporna för
STOP och ABS och åtföljt av ett
meddelande och en ljudsignal,
är det en indikation på att det
är något fel på den elektroniska
bromskraftsfördelningen (REF).
Bilens vanliga bromssystem fungerar fortfarande.
Kör försiktigt med måttlig hastighet.
Kontakta snarast en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Stanna bilen så for t du kan på ett säker t
sätt.
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Säkerhet

95

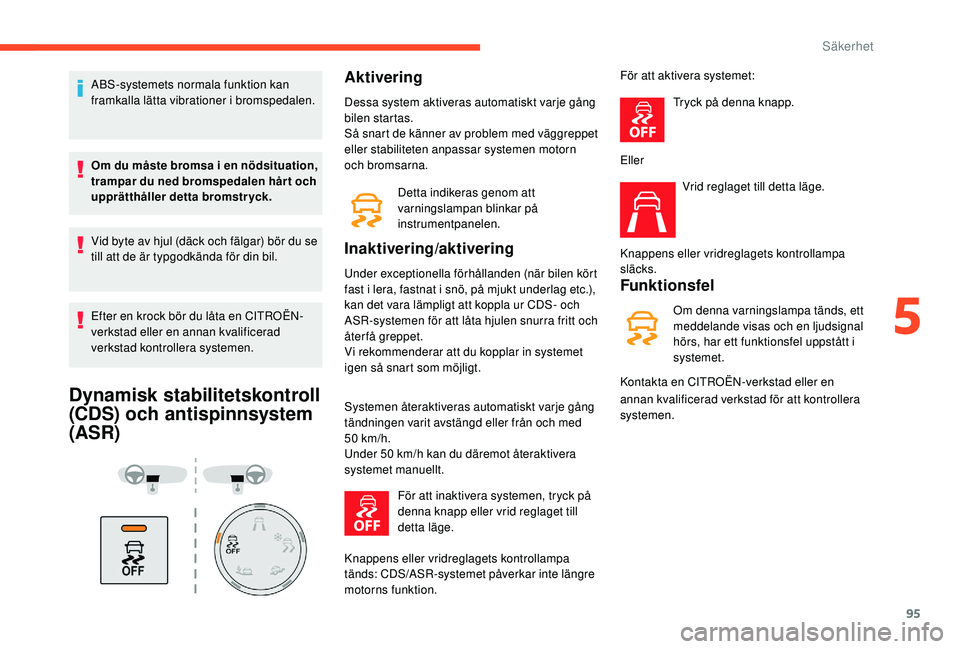

ABS-systemets normala funktion kan
framkalla lätta vibrationer i bromspedalen.
Om du måste bromsa i en nödsituation,
trampar du ned bromspedalen hår t och
upprätthåller detta bromstryck.
Vid byte av hjul (däck och fälgar) bör du se
till att de är typgodkända för din bil.
Efter en krock bör du låta en CITROËN-
verkstad eller en annan kvalificerad
verkstad kontrollera systemen.
Dynamisk stabilitetskontroll
(CDS) och antispinnsystem
(ASR)
Aktivering
Dessa system aktiveras automatiskt varje gång
bilen startas.
Så snart de känner av problem med väggreppet
eller stabiliteten anpassar systemen motorn
och bromsarna.Detta indikeras genom att
varningslampan blinkar på
instrumentpanelen.
Inaktivering/aktivering
Under exceptionella förhållanden (när bilen kört
fast i lera, fastnat i snö, på mjukt underlag etc.),
kan det vara lämpligt att koppla ur CDS- och
ASR-systemen för att låta hjulen snurra fritt och
återfå greppet.
Vi rekommenderar att du kopplar in systemet
igen så snart som möjligt.
Systemen återaktiveras automatiskt varje gång
tändningen varit avstängd eller från och med
50


km/h.
Under 50
km/h kan du däremot återaktivera
systemet manuellt.
För att inaktivera systemen, tryck på
denna knapp eller vrid reglaget till
detta läge.
Knappens eller vridreglagets kontrollampa
tänds: CDS/ASR-systemet påverkar inte längre
motorns funktion. För att aktivera systemet:
Tryck på denna knapp.
Eller Vrid reglaget till detta läge.
Knappens eller vridreglagets kontrollampa
släcks.Funktionsfel
Om denna varningslampa tänds, ett
meddelande visas och en ljudsignal
hörs, har ett funktionsfel uppstått i
systemet.
Kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad för att kontrollera
systemen.
5
Säkerhet

96

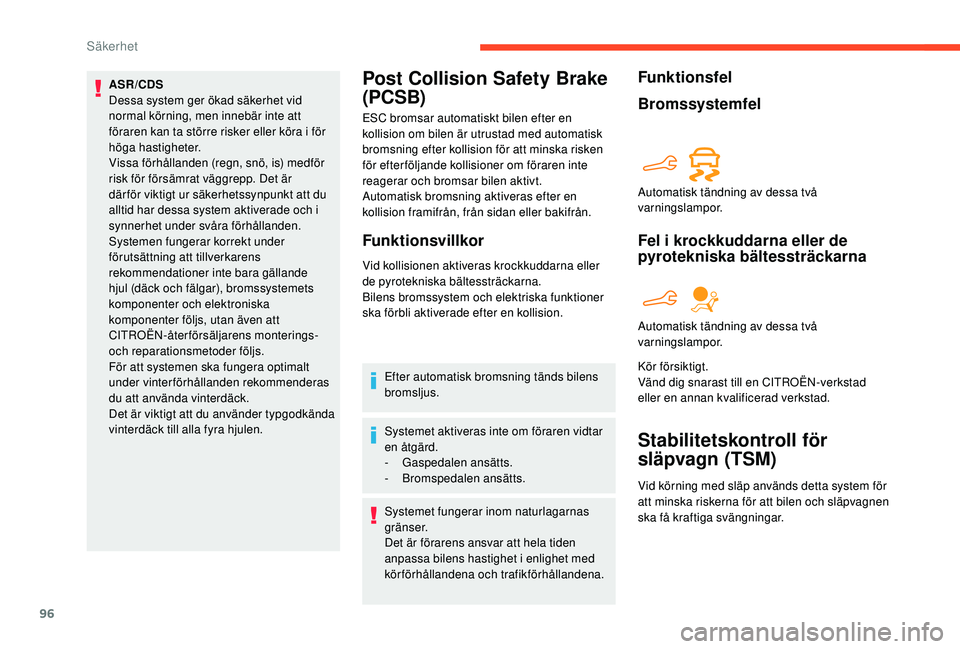

ASR/CDS
Dessa system ger ökad säkerhet vid
normal körning, men innebär inte att
föraren kan ta större risker eller köra i för
höga hastigheter.
Vissa förhållanden (regn, snö, is) medför
risk för försämrat väggrepp. Det är
där för viktigt ur säkerhetssynpunkt att du
alltid har dessa system aktiverade och i
synnerhet under svåra förhållanden.
Systemen fungerar korrekt under
förutsättning att tillverkarens
rekommendationer inte bara gällande
hjul (däck och fälgar), bromssystemets
komponenter och elektroniska
komponenter följs, utan även att
CITROËN-återförsäljarens monterings-
och reparationsmetoder följs.
För att systemen ska fungera optimalt
under vinterförhållanden rekommenderas
du att använda vinterdäck.
Det är viktigt att du använder typgodkända
vinterdäck till alla fyra hjulen.Post Collision Safety Brake
(PCSB)
ESC bromsar automatiskt bilen efter en
kollision om bilen är utrustad med automatisk
bromsning efter kollision för att minska risken
för efterföljande kollisioner om föraren inte
reagerar och bromsar bilen aktivt.
Automatisk bromsning aktiveras efter en
kollision framifrån, från sidan eller bakifrån.
Funktionsvillkor
Vid kollisionen aktiveras krockkuddarna eller
de pyrotekniska bältessträckarna.
Bilens bromssystem och elektriska funktioner
ska förbli aktiverade efter en kollision.Efter automatisk bromsning tänds bilens
bromsljus.
Systemet aktiveras inte om föraren vidtar
en åtgärd.
-
G

aspedalen ansätts.
-
B

romspedalen ansätts.
Systemet fungerar inom naturlagarnas
gränser.
Det är förarens ansvar att hela tiden
anpassa bilens hastighet i enlighet med
körförhållandena och trafikförhållandena.
Funktionsfel
Bromssystemfel
Fel i krockkuddarna eller de
pyrotekniska bältessträckarna
Kör försiktigt.
Vänd dig snarast till en CITROËN-verkstad
eller en annan kvalificerad verkstad.
Stabilitetskontroll för
släpvagn (TSM)
Vid körning med släp används detta system för
att minska riskerna för att bilen och släpvagnen
ska få kraftiga svängningar. Automatisk tändning av dessa två
varningslampor.
Automatisk tändning av dessa två
varningslampor.
Säkerhet

97

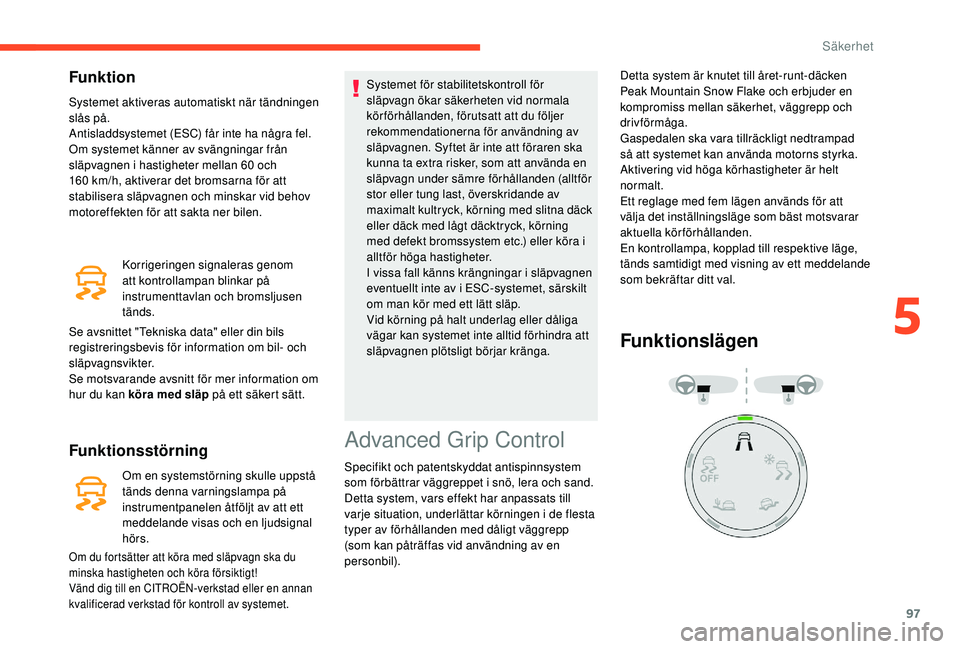

Funktion
Systemet aktiveras automatiskt när tändningen
slås på.
Antisladdsystemet (ESC) får inte ha några fel.
Om systemet känner av svängningar från
släpvagnen i hastigheter mellan 60 och
160 km/h, aktiverar det bromsarna för att
stabilisera släpvagnen och minskar vid behov
motoreffekten för att sakta ner bilen.
Se avsnittet "Tekniska data" eller din bils
registreringsbevis för information om bil- och
släpvagnsvikter.
Se motsvarande avsnitt för mer information om
hur du kan köra med släp på ett säkert sätt.
Funktionsstörning
Om en systemstörning skulle uppstå
tänds denna varningslampa på
instrumentpanelen åtföljt av att ett
meddelande visas och en ljudsignal
hörs. Systemet för stabilitetskontroll för
släpvagn ökar säkerheten vid normala
körförhållanden, förutsatt att du följer
rekommendationerna för användning av
släpvagnen. Syftet är inte att föraren ska
kunna ta extra risker, som att använda en
släpvagn under sämre förhållanden (alltför
stor eller tung last, överskridande av
maximalt kultryck, körning med slitna däck
eller däck med lågt däcktryck, körning
med defekt bromssystem etc.) eller köra i
alltför höga hastigheter.
I vissa fall känns krängningar i släpvagnen
eventuellt inte av i ESC-systemet, särskilt
om man kör med ett lätt släp.
Vid körning på halt underlag eller dåliga
vägar kan systemet inte alltid förhindra att
släpvagnen plötsligt börjar kränga.
Advanced Grip Control
Specifikt och patentskyddat antispinnsystem
som förbättrar väggreppet i snö, lera och sand.
Detta system, vars effekt har anpassats till
varje situation, underlättar körningen i de flesta
typer av förhållanden med dåligt väggrepp
(som kan påträffas vid användning av en
personbil).
Funktionslägen
Korrigeringen signaleras genom
att kontrollampan blinkar på
instrumenttavlan och bromsljusen
tänds.
Om du fortsätter att köra med släpvagn ska du
minska hastigheten och köra försiktigt!
Vänd dig till en CITROËN-verkstad eller en annan
kvalificerad verkstad för kontroll av systemet.
Detta system är knutet till året-runt-däcken
Peak Mountain Snow Flake och erbjuder en
kompromiss mellan säkerhet, väggrepp och
drivförmåga.
Gaspedalen ska vara tillräckligt nedtrampad
så att systemet kan använda motorns styrka.
Aktivering vid höga körhastigheter är helt
normalt.
Ett reglage med fem lägen används för att
välja det inställningsläge som bäst motsvarar
aktuella körförhållanden.
En kontrollampa, kopplad till respektive läge,
tänds samtidigt med visning av ett meddelande
som bekräftar ditt val.
5
Säkerhet

98
Standard (ESC)
Det här läget är kalibrerat för en
låg spinnivå, baserat på de olika
förhållanden som normalt råder på
vägarna.
Varje gång tändningen slagits ifrån
nollställs systemet automatiskt till detta
läge.
Snö
Det här funktionsläget används för
att anpassa framhjulens väggrepp
vid start.
(läget är aktivt upp till 80 km/h)
Terrängkörning (lera, fuktigt
gräs etc.)
Det här funktionsläget medger ett
stort hjulspinn vid start på det hjul
som har det sämsta fästet, för att i
möjligaste mån bli av med lera och
åter få "greppet". Samtidigt får hjulet
med det bästa väggreppet ett så
stort vridmoment som möjligt. Vid fartökning optimerar systemet spinnivån,
för att så långt som möjligt motsvara förarens
önskemål.
(läget är aktivt upp till 50
km/h)
Sand
I det här läget medges lite hjulspinn
på båda drivhjulen samtidigt för att
bilen enklare ska ta sig framåt och
begränsa riskerna för att gräva ned
sig i sanden.
(läget är aktivt upp till 120
km/h)
Använd inte de andra lägena på sand
eftersom bilen kan köra fast.
Det går att inaktivera systemen
ASR och CDS genom att vrida
inställningsratten till läget
"OFF ". Rekommendationer
Din bil är huvudsakligen konstruerad för
att köra på asfalterade vägar, men du kan
även tillfälligt köra den på vägar i sämre
skick.
Den kan däremot inte användas för
terrängkörning som t.ex.:
-
k öra i en terräng som kan skada
underredet eller riva loss komponenter
(bränsleslang, bränslekylare etc.)
i synnerhet orsakat av hinder eller
stenar,
-

k
öra i brant sluttande terräng och med
dåligt väggrepp,
-
k

öra genom vattendrag.
ASR-och CDS-systemen påverkar inte
längre motorn eller bromsarna för att
korrigera färdriktningen.
Systemen aktiveras automatiskt från
50

km/h eller varje gång tändningen slås
på igen.
Körassistans i
nedförsbacke
Systemet förbättrar väggreppet i nedförsbacke
på vägbanor som inte är asfalterade (grus, lera
etc.) eller i en brant backe.
Systemet används för att minska risken för att
bilen slirar eller kör av vägen i nedförsbacke,
såväl vid körning framåt som vid backning.
I nedförsbacke hjälper det föraren att hålla
bilen i konstant hastighet beroende på vilken
växel som är ilagd, samtidigt som bromsarna
gradvis släpps upp.
Säkerhet
