ECU CITROEN BERLINGO VAN 2021 Manual do condutor (in Portuguese)

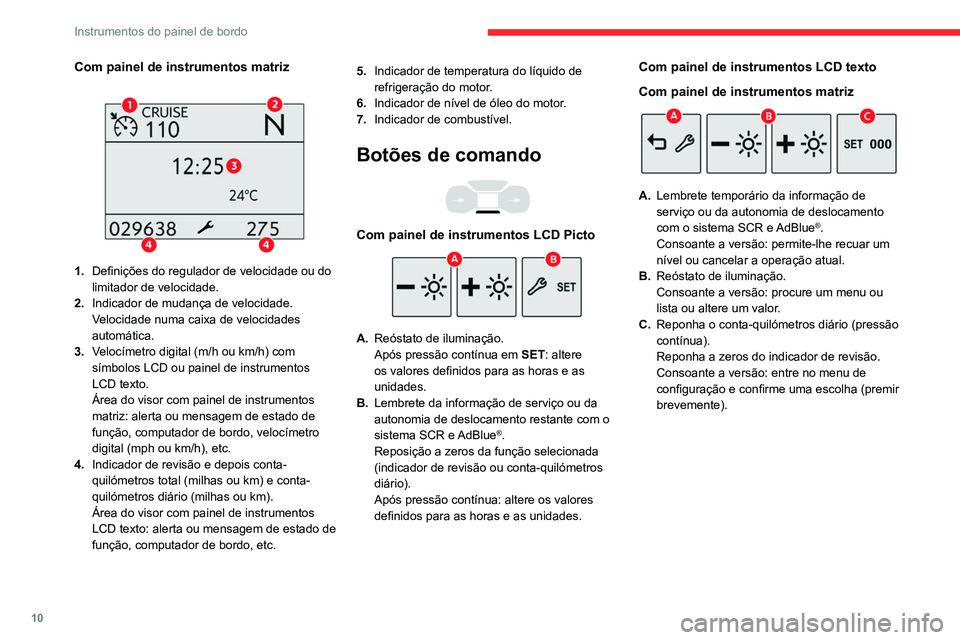

10
Instrumentos do painel de bordo
Com painel de instrumentos matriz

1.Definições do regulador de velocidade ou do
limitador de velocidade.
2. Indicador de mudança de velocidade.
Velocidade numa caixa de velocidades
automática.
3. Velocímetro digital (m/h ou km/h) com
símbolos LCD ou painel de instrumentos
LCD texto.
Área do visor com painel de instrumentos
matriz: alerta ou mensagem de estado de
função, computador de bordo, velocímetro
digital (mph ou km/h), etc.
4. Indicador de revisão e depois conta-
quilómetros total (milhas ou km) e conta-
quilómetros diário (milhas ou km).
Área do visor com painel de instrumentos
LCD texto: alerta ou mensagem de estado de
função, computador de bordo, etc. 5.
Indicador de temperatura do líquido de
refrigeração do motor.
6. Indicador de nível de óleo do motor.
7. Indicador de combustível.
Botões de comando

Com painel de instrumentos LCD Picto
A.Reóstato de iluminação.
Após pressão contínua em SET: altere
os valores definidos para as horas e as
unidades.
B. Lembrete da informação de serviço ou da
autonomia de deslocamento restante com o
sistema SCR e AdBlue
®.
Reposição a zeros da função selecionada
(indicador de revisão ou conta-quilómetros
diário).
Após pressão contínua: altere os valores
definidos para as horas e as unidades.
Com painel de instrumentos LCD texto
Com painel de instrumentos matriz
A. Lembrete temporário da informação de
serviço ou da autonomia de deslocamento
com o sistema SCR e AdBlue
®.
Consoante a versão: permite-lhe recuar um
nível ou cancelar a operação atual.
B. Reóstato de iluminação.
Consoante a versão: procure um menu ou
lista ou altere um valor.
C. Reponha o conta-quilómetros diário (pressão
contínua).
Reponha a zeros do indicador de revisão.
Consoante a versão: entre no menu de
configuração e confirme uma escolha (premir
brevemente).

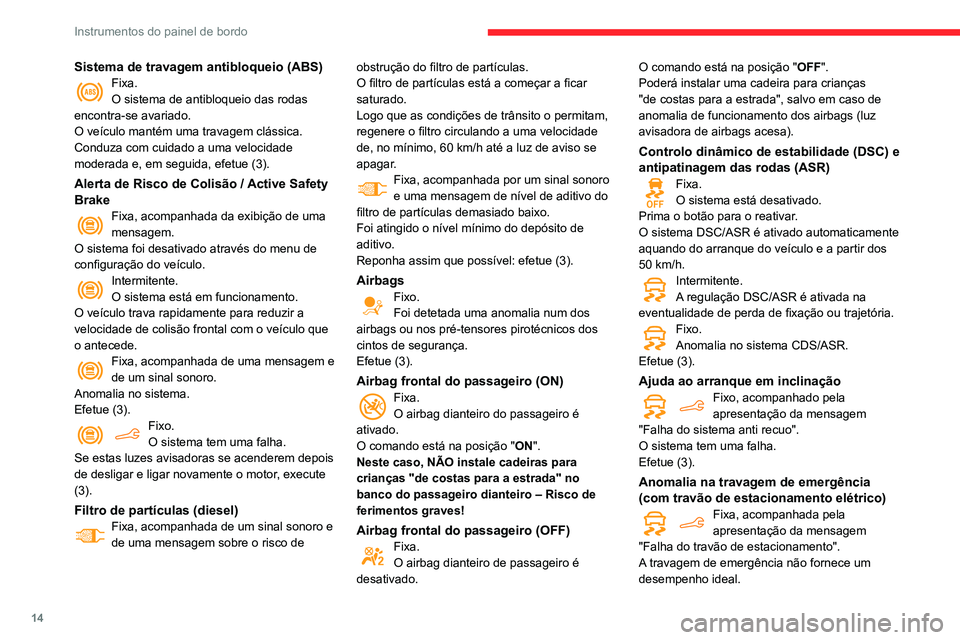

14
Instrumentos do painel de bordo
Sistema de travagem antibloqueio (ABS)Fixa.
O sistema de antibloqueio das rodas
encontra-se avariado.
O veículo mantém uma travagem clássica.
Conduza com cuidado a uma velocidade
moderada e, em seguida, efetue (3).
Alerta de Risco de Colisão / Active Safety
Brake
Fixa, acompanhada da exibição de uma
mensagem.
O sistema foi desativado através do menu de
configuração do veículo.
Intermitente.
O sistema está em funcionamento.
O veículo trava rapidamente para reduzir a
velocidade de colisão frontal com o veículo que
o antecede.
Fixa, acompanhada de uma mensagem e
de um sinal sonoro.
Anomalia no sistema.
Efetue (3).
Fixo.
O sistema tem uma falha.
Se estas luzes avisadoras se acenderem depois
de desligar e ligar novamente o motor, execute
(3).
Filtro de partículas (diesel)Fixa, acompanhada de um sinal sonoro e
de uma mensagem sobre o risco de obstrução do filtro de partículas.
O filtro de partículas está a começar a ficar
saturado.
Logo que as condições de trânsito o permitam,
regenere o filtro circulando a uma velocidade
de, no mínimo, 60 km/h até a luz de aviso se
apagar.
Fixa, acompanhada por um sinal sonoro
e uma mensagem de nível de aditivo do
filtro de partículas demasiado baixo.
Foi atingido o nível mínimo do depósito de
aditivo.
Reponha assim que possível: efetue (3).
AirbagsFixo.
Foi detetada uma anomalia num dos
airbags ou nos pré-tensores pirotécnicos dos
cintos de segurança.
Efetue (3).
Airbag frontal do passageiro (ON)Fixa.
O airbag dianteiro do passageiro é
ativado.
O comando está na posição " ON".
Neste caso, NÃO instale cadeiras para
crianças "de costas para a estrada" no
banco do passageiro dianteiro – Risco de
ferimentos graves!
Airbag frontal do passageiro (OFF)Fixa.
O airbag dianteiro de passageiro é
desativado. O comando está na posição "
OFF".
Poderá instalar uma cadeira para crianças
"de costas para a estrada", salvo em caso de
anomalia de funcionamento dos airbags (luz
avisadora de airbags acesa).
Controlo dinâmico de estabilidade (DSC) e
antipatinagem das rodas (ASR)
Fixa.
O sistema está desativado.
Prima o botão para o reativar.
O sistema DSC/ASR é ativado automaticamente
aquando do arranque do veículo e a partir dos
50 km/h.
Intermitente.
A regulação DSC/ASR é ativada na
eventualidade de perda de fixação ou trajetória.
Fixo.
Anomalia no sistema CDS/ASR.
Efetue (3).
Ajuda ao arranque em inclinaçãoFixo, acompanhado pela
apresentação da mensagem
"Falha do sistema anti recuo".
O sistema tem uma falha.
Efetue (3).
Anomalia na travagem de emergência
(com travão de estacionamento elétrico)
Fixa, acompanhada pela
apresentação da mensagem
"Falha do travão de estacionamento".
A travagem de emergência não fornece um
desempenho ideal.

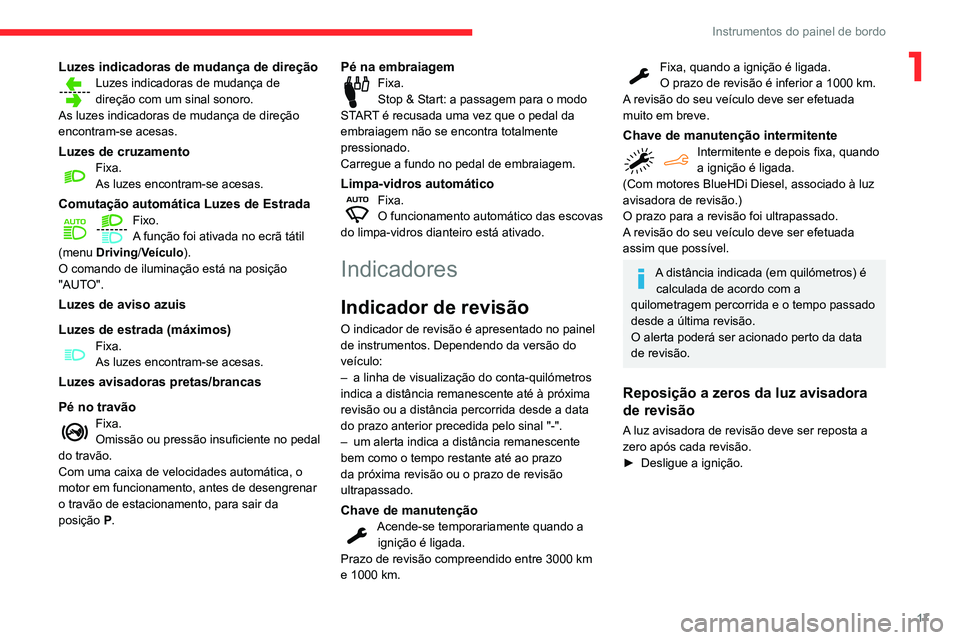

17
Instrumentos do painel de bordo
1Luzes indicadoras de mudança de direçãoLuzes indicadoras de mudança de
direção com um sinal sonoro.
As luzes indicadoras de mudança de direção
encontram-se acesas.
Luzes de cruzamentoFixa.
As luzes encontram-se acesas.
Comutação automática Luzes de EstradaFixo.
A função foi ativada no ecrã tátil
(menu Driving/Veículo).
O comando de iluminação está na posição
"AUTO".
Luzes de aviso azuis
Luzes de estrada (máximos)
Fixa.
As luzes encontram-se acesas.
Luzes avisadoras pretas/brancas
Pé no travão
Fixa.
Omissão ou pressão insuficiente no pedal
do travão.
Com uma caixa de velocidades automática, o
motor em funcionamento, antes de desengrenar
o travão de estacionamento, para sair da
posição P.
Pé na embraiagemFixa.
Stop & Start: a passagem para o modo
START é recusada uma vez que o pedal da
embraiagem não se encontra totalmente
pressionado.
Carregue a fundo no pedal de embraiagem.
Limpa-vidros automáticoFixa.
O funcionamento automático das escovas
do limpa-vidros dianteiro está ativado.
Indicadores
Indicador de revisão
O indicador de revisão é apresentado no painel
de instrumentos. Dependendo da versão do
veículo:
–

a linha de visualização do conta-quilómetros
indica a distância remanescente até à próxima
revisão ou a distância percorrida desde a data
do prazo anterior precedida pelo sinal "-".
–


um alerta indica a distância remanescente
bem como o tempo restante até ao prazo
da próxima revisão ou o prazo de revisão
ultrapassado.
Chave de manutençãoAcende-se temporariamente quando a ignição é ligada.
Prazo de revisão compreendido entre 3000 km
e 1000 km.
Fixa, quando a ignição é ligada.
O prazo de revisão é inferior a 1000 km.
A revisão do seu veículo deve ser efetuada
muito em breve.
Chave de manutenção intermitenteIntermitente e depois fixa, quando
a ignição é ligada.
(Com motores BlueHDi Diesel, associado à luz
avisadora de revisão.)
O prazo para a revisão foi ultrapassado.
A revisão do seu veículo deve ser efetuada
assim que possível.
A distância indicada (em quilómetros) é calculada de acordo com a
quilometragem percorrida e o tempo passado
desde a última revisão.
O alerta poderá ser acionado perto da data
de revisão.
Reposição a zeros da luz avisadora
de revisão
A luz avisadora de revisão deve ser reposta a
zero após cada revisão.
►

Desligue a ignição.

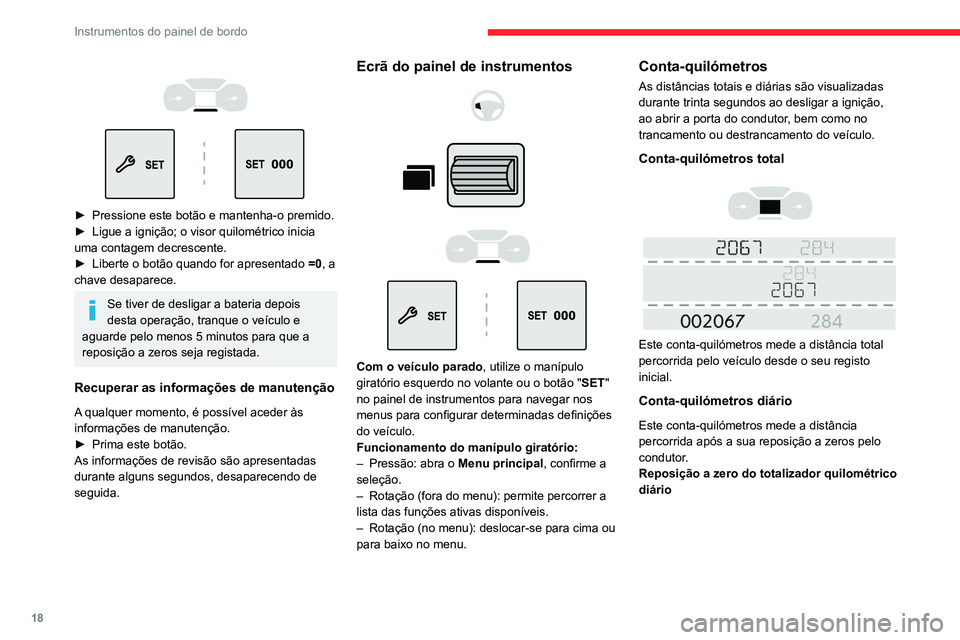

18
Instrumentos do painel de bordo




► Pressione este botão e mantenha-o premido.
► Ligue a ignição; o visor quilométrico inicia
uma contagem decrescente.
►

Liberte o botão quando for apresentado =0

, a
chave desaparece.
Se tiver de desligar a bateria depois
desta operação, tranque o veículo e
aguarde pelo menos 5 minutos para que a
reposição a zeros seja registada.
Recuperar as informações de manutenção
A qualquer momento, é possível aceder às
informações de manutenção.
►

Prima este botão.
As informações de revisão são apresentadas
durante alguns segundos, desaparecendo de
seguida.
Ecrã do painel de instrumentos







Com o veículo parado , utilize o manípulo
giratório esquerdo no volante ou o botão " SET"
no painel de instrumentos para navegar nos
menus para configurar determinadas definições
do veículo.
Funcionamento do manípulo giratório:
–

Pressão: abra o
Menu principal, confirme a
seleção.
–

Rotação (fora do menu): permite percorrer a
lista das funções ativas disponíveis.
–


Rotação (no menu): deslocar-se para cima ou
para baixo no menu.
Conta-quilómetros
As distâncias totais e diárias são visualizadas
durante trinta segundos ao desligar a ignição,
ao abrir a porta do condutor, bem como no
trancamento ou destrancamento do veículo.
Conta-quilómetros total




Este conta-quilómetros mede a distância total
percorrida pelo veículo desde o seu registo
inicial.
Conta-quilómetros diário
Este conta-quilómetros mede a distância
percorrida após a sua reposição a zeros pelo
condutor.
Reposição a zero do totalizador quilométrico
diário

29
Acesso
2Procedimentos de
emergência
Perda das chaves, do
telecomando, da chave
eletrónica
Dirija-se ao concessionário CITROËN com
o certificado de matrícula do veículo, o seu
documento de identidade e, se possível, a
etiqueta com o código das chaves.
O concessionário CITROËN pode recuperar o
código das chaves e o código do repetidor, que
permite encomendar uma nova chave.
Destrancamento/
Trancamento total do
veículo com a chave
Siga este procedimento nas seguintes situações:
– Pilha do telecomando sem carga.
–

A
varia no telecomando.
–

Bateria do veículo descarregada.
–


V
eículo numa zona de forte interferência
eletromagnética.
No primeiro caso, substitua a pilha do
telecomando.
No segundo caso, proceda à reinicialização do
telecomando.
Consulte as secções correspondentes.
►

Insira a chave na fechadura da porta.
► Rode a chave para a frente/trás para
destrancar/trancar o veículo.
►

No espaço de 5 segundos, rode novamente a
chave para trás para supertrancar o veículo.
Se o veículo estiver equipado com
alarme, não será ativado quando efetuar
o trancamento com a chave.
Se o alarme estiver ativado, a sirene tocará
com a abertura da porta; ligue a ignição para
desligá-lo.
Se o veículo for destrancado com a
chave no trinco depois de trancá-lo
com o telecomando ou o sistema Acesso
e arranque mãos-livres , todas as portas e
a mala são destrancadas.
Se o veículo for destrancado com a chave
no trinco depois de trancá-lo com a chave,
apenas as portas (porta dianteira e a(s)
porta(s) lateral(ais) deslizante(s)) é/são
destrancadas. As portas batentes e a porta
da mala não são destrancadas. Podem ser
destrancadas depois de ligar a ignição.
Mau funcionamento do
fecho centralizado
Siga estes procedimentos nas seguintes
situações:
–

A
varia no fecho centralizado.
–

Bateria desligada ou descarregada.
Em caso de mau funcionamento do
sistema de fecho centralizado, tem de
desligar a bateria para assegurar o
trancamento completo do veículo.
Trancar parte do veículo (porta do
passageiro dianteiro/porta lateral de
correr/portas de bater)
► Com uma porta lateral de correr ou portas
de bater, se estiver equipada no veículo,
verifique se o fecho elétrico de segurança para
crianças não está ativado.
►

Abra a porta.

Porta do passageiro dianteiro

Porta lateral de correr

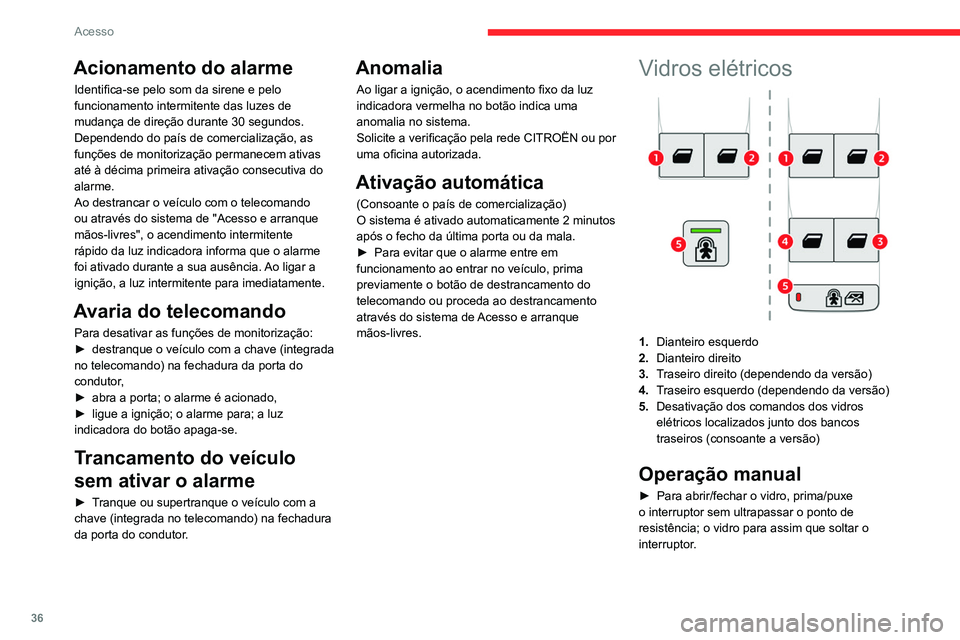

36
Acesso
Acionamento do alarme
Identifica-se pelo som da sirene e pelo
funcionamento intermitente das luzes de
mudança de direção durante 30 segundos.
Dependendo do país de comercialização, as
funções de monitorização permanecem ativas
até à décima primeira ativação consecutiva do
alarme.
Ao destrancar o veículo com o telecomando
ou através do sistema de "Acesso e arranque
mãos-livres", o acendimento intermitente
rápido da luz indicadora informa que o alarme
foi ativado durante a sua ausência. Ao ligar a
ignição, a luz intermitente para imediatamente.
Avaria do telecomando
Para desativar as funções de monitorização:
► destranque o veículo com a chave (integrada
no telecomando) na fechadura da porta do
condutor
,
►

abra a porta; o alarme é acionado,
►


ligue a ignição; o alarme para; a luz
indicadora do botão apaga-se.
Trancamento do veículo
sem ativar o alarme
► Tranque ou supertranque o veículo com a
chave (integrada no telecomando) na fechadura
da porta do condutor.
Anomalia
Ao ligar a ignição, o acendimento fixo da luz
indicadora vermelha no botão indica uma
anomalia no sistema.
Solicite a verificação pela rede CITROËN ou por
uma oficina autorizada.
Ativação automática
(Consoante o país de comercialização)
O sistema é ativado automaticamente 2 minutos
após o fecho da última porta ou da mala.
►

Para evitar que o alarme entre em
funcionamento ao entrar no veículo, prima
previamente o botão de destrancamento do
telecomando ou proceda ao destrancamento
através do sistema de

Acesso e arranque
mãos-livres.
Vidros elétricos
1. Dianteiro esquerdo
2. Dianteiro direito
3. Traseiro direito (dependendo da versão)
4. Traseiro esquerdo (dependendo da versão)
5. Desativação dos comandos dos vidros
elétricos localizados junto dos bancos
traseiros (consoante a versão)
Operação manual
► Para abrir/fechar o vidro, prima/puxe
o interruptor sem ultrapassar o ponto de
resistência; o vidro para assim que soltar o
interruptor
.

48

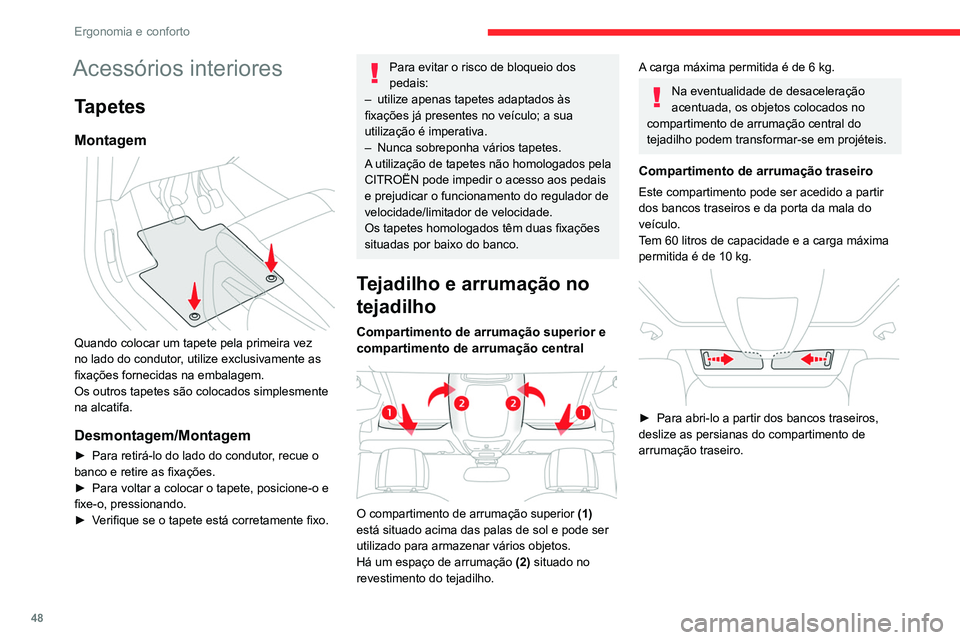

Ergonomia e conforto
Acessórios interiores
Tapetes
Montagem

Quando colocar um tapete pela primeira vez
no lado do condutor, utilize exclusivamente as
fixações fornecidas na embalagem.
Os outros tapetes são colocados simplesmente
na alcatifa.
Desmontagem/Montagem
► Para retirá-lo do lado do condutor, recue o
banco e retire as fixações.
►

Para voltar a colocar o tapete, posicione-o e
fixe-o, pressionando.
►


V
erifique se o tapete está corretamente fixo.
Para evitar o risco de bloqueio dos
pedais:
–

utilize apenas tapetes adaptados às
fixações já presentes no veículo; a sua
utilização é imperativa.
–


Nunca sobreponha vários tapetes.
A

utilização de tapetes não homologados pela
CITROËN pode impedir o acesso aos pedais
e prejudicar o funcionamento do regulador de
velocidade/limitador de velocidade.
Os tapetes homologados têm duas fixações
situadas por baixo do banco.
Tejadilho e arrumação no
tejadilho
Compartimento de arrumação superior e
compartimento de arrumação central


O compartimento de arrumação superior (1)
está situado acima das palas de sol e pode ser
utilizado para armazenar vários objetos.
Há um espaço de arrumação (2) situado no
revestimento do tejadilho.
A carga máxima permitida é de 6 kg.
Na eventualidade de desaceleração
acentuada, os objetos colocados no
compartimento de arrumação central do
tejadilho podem transformar-se em projéteis.
Compartimento de arrumação traseiro
Este compartimento pode ser acedido a partir
dos bancos traseiros e da porta da mala do
veículo.
Tem 60 litros de capacidade e a carga máxima
permitida é de 10 kg.


► Para abri-lo a partir dos bancos traseiros,
deslize as persianas do compartimento de
arrumação traseiro.

66
Iluminação e visibilidade
painel de instrumentos e está associada a um
sinal sonoro e/ou uma mensagem.
Entre em contacto com a rede CITROËN ou
uma oficina autorizada.
Em condições de nevoeiro ou neve, o
sensor de luminosidade pode detetar luz
suficiente. Neste caso, as luzes não se
acenderão automaticamente.
Não tape o sensor de luminosidade, situado
no painel de bordo ou na parte superior
do para-brisas, por trás do retrovisor
interior (consoante o equipamento); as
funções associadas deixariam de poder ser
comandadas.
Luzes diurnas/Luzes de
presença


As luzes dianteiras acendem-se
automaticamente aquando do arranque do
motor.
Garantem as funções:
– Luzes diurnas (comando de iluminação na
posição “ AUT
O” com luminosidade adequada).
–

Luzes de presença (comando de iluminação
na posição “ AUT

O” com fraca luminosidade
ou “Luzes de presença apenas” ou “Luzes de
cruzamento/luzes de estrada”).
Com as luzes diurnas, a intensidade
luminosa dos LED é mais intensa.
Luzes de estacionamento
Marcação lateral do veículo efetuada pelo
acendimento das luzes de presença apenas do
lado da circulação.
►

Dependendo da versão, no minuto seguinte
à ignição ser desligada, acione o comando de
iluminação para cima ou para baixo em função
do lado de circulação (exemplo: estacionamento
à direita; comando de iluminação para baixo; as
luzes de presença esquerdas acendem).
Isto é confirmado por um sinal sonoro e pelo
acendimento da luz de aviso da luz de mudança
de direção correspondente no painel de
instrumentos.
Para desligar as luzes de estacionamento,
coloque o comando de iluminação na posição
central.
Iluminação de
acompanhamento
Manual

Ativar/Desativar
► Com a ignição desligada, efetue um "sinal de
luzes" com o comando de iluminação para ligar
ou desligar a função.
A
iluminação de acompanhamento manual
desliga-se automaticamente ao fim de um
determinado espaço de tempo.
Automático
Com o anel na posição " AUTO", em caso de
luminosidade reduzida, as luzes de cruzamento
acendem-se automaticamente ao desligar a
ignição.
A ativação, desativação e duração da iluminação de
acompanhamento são configuradas no menu de
configuração do veículo.
Iluminação de acolhimento
exterior automática
Com a função "Iluminação automática das
luzes de estrada" ativada, em caso de fraca
luminosidade, as luzes de presença e as luzes
de cruzamento acendem-se automaticamente
quando o veículo está destrancado.
A ativação, desativação e a duração da iluminação de
acolhimento exterior são configuradas no menu
de configuração do veículo no ecrã.
Passagem automática
das luzes de estrada
Sistema que permuta automaticamente as luzes
de estrada e as luzes de cruzamento de acordo
com as condições de iluminação e de circulação,
com recurso a uma câmara situada na parte
superior do para-brisas.
Este sistema é uma ajuda à condução.
O condutor continua a ser responsável
pela iluminação do seu veículo e pela sua
adaptação às condições de luminosidade, de
visibilidade e de circulação, bem como pelo
cumprimento do código da estrada.
O sistema ficará operacional assim que
ultrapassar os 25 km/h.
Se abrandar para uma velocidade inferior a
15 km/h, a função deixa de estar operacional.

67

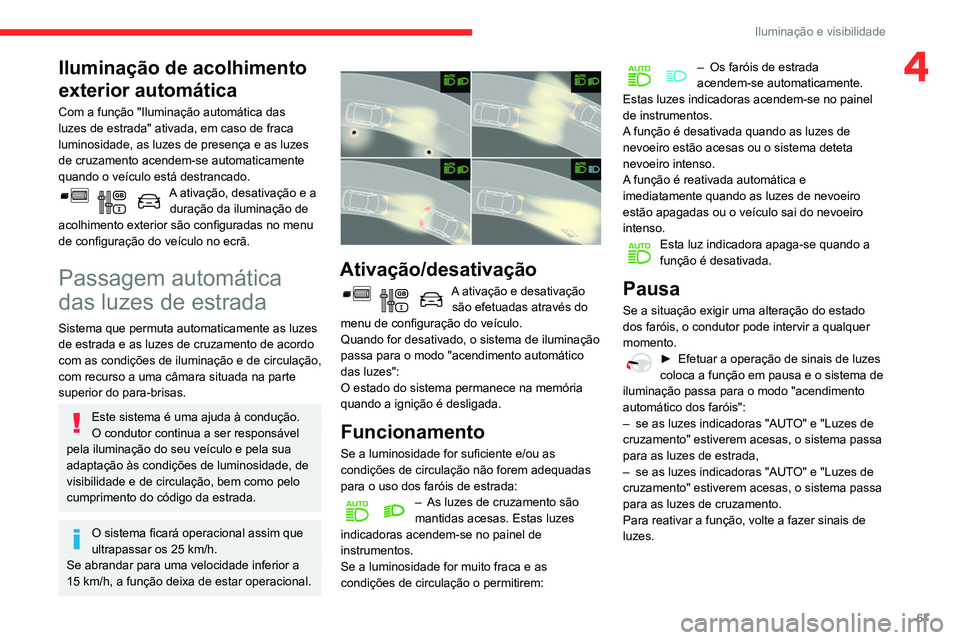

Iluminação e visibilidade
4Iluminação de acolhimento
exterior automática
Com a função "Iluminação automática das
luzes de estrada" ativada, em caso de fraca
luminosidade, as luzes de presença e as luzes
de cruzamento acendem-se automaticamente
quando o veículo está destrancado.
A ativação, desativação e a duração da iluminação de
acolhimento exterior são configuradas no menu
de configuração do veículo no ecrã.
Passagem automática
das luzes de estrada
Sistema que permuta automaticamente as luzes
de estrada e as luzes de cruzamento de acordo
com as condições de iluminação e de circulação,
com recurso a uma câmara situada na parte
superior do para-brisas.
Este sistema é uma ajuda à condução.
O condutor continua a ser responsável
pela iluminação do seu veículo e pela sua
adaptação às condições de luminosidade, de
visibilidade e de circulação, bem como pelo
cumprimento do código da estrada.
O sistema ficará operacional assim que
ultrapassar os 25 km/h.
Se abrandar para uma velocidade inferior a
15

km/h, a função deixa de estar operacional.


Ativação/desativação
A ativação e desativação são efetuadas através do
menu de configuração do veículo.
Quando for desativado, o sistema de iluminação
passa para o modo "acendimento automático
das luzes":
O estado do sistema permanece na memória
quando a ignição é desligada.
Funcionamento
Se a luminosidade for suficiente e/ou as
condições de circulação não forem adequadas
para o uso dos faróis de estrada:
– As luzes de cruzamento são
mantidas acesas. Estas luzes
indicadoras acendem-se no painel de
instrumentos.
Se a luminosidade for muito fraca e as
condições de circulação o permitirem:
– Os faróis de estrada
acendem-se automaticamente.
Estas luzes indicadoras acendem-se no painel
de instrumentos.
A
função é desativada quando as luzes de
nevoeiro estão acesas ou o sistema deteta
nevoeiro intenso.
A função é reativada automática e
imediatamente quando as luzes de nevoeiro
estão apagadas ou o veículo sai do nevoeiro
intenso.
Esta luz indicadora apaga-se quando a
função é desativada.
Pausa
Se a situação exigir uma alteração do estado
dos faróis, o condutor pode intervir a qualquer
momento.
► Efetuar a operação de sinais de luzes
coloca a função em pausa e o sistema de
iluminação passa para o modo "acendimento
automático dos faróis":
–

se as luzes indicadoras "AUT
O" e "Luzes de
cruzamento" estiverem acesas, o sistema passa
para as luzes de estrada,
–

se as luzes indicadoras "AUT
O" e "Luzes de
cruzamento" estiverem acesas, o sistema passa
para as luzes de cruzamento.
Para reativar a função, volte a fazer sinais de
luzes.

73

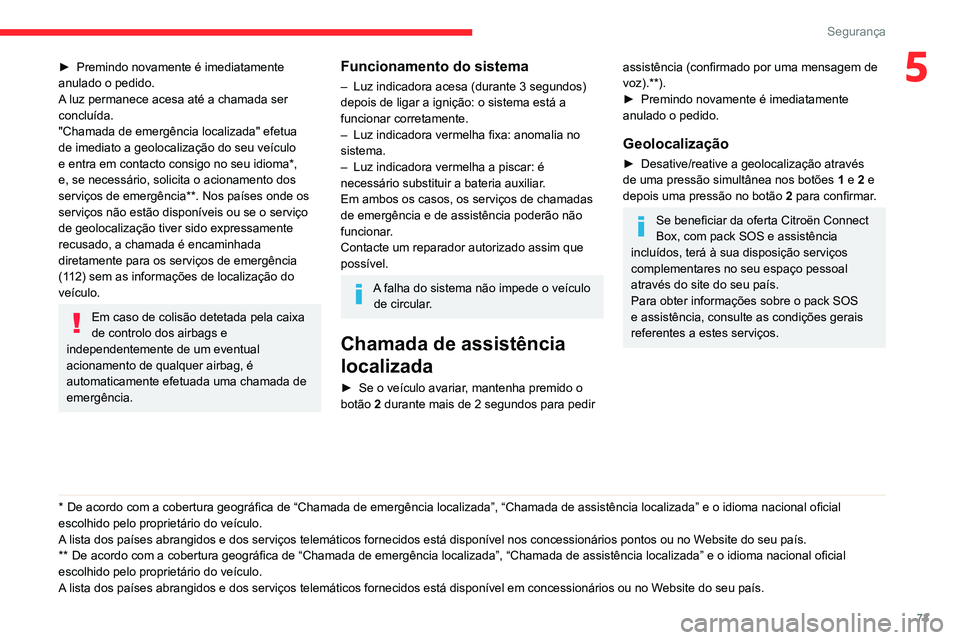

Segurança
5► Premindo novamente é imediatamente
anulado o pedido.
A
luz permanece acesa até a chamada ser
concluída.
"Chamada de emergência localizada" efetua
de imediato a geolocalização do seu veículo
e entra em contacto consigo no seu idioma*,
e, se necessário, solicita o acionamento dos
serviços de emergência**. Nos países onde os
serviços não estão disponíveis ou se o serviço
de geolocalização tiver sido expressamente
recusado, a chamada é encaminhada
diretamente para os serviços de emergência
(112) sem as informações de localização do
veículo.
Em caso de colisão detetada pela caixa
de controlo dos airbags e
independentemente de um eventual
acionamento de qualquer airbag, é
automaticamente efetuada uma chamada de
emergência.
* De acordo com a cobertura geográfica de “Chamada de emergência localizada”, “Chamada de assistência localizada” e o idioma nacional oficial
escolhido pelo proprietário do veículo.
A lista dos países abrangidos e dos serviços telemáticos forneci\
dos está disponível nos concessionários pontos ou no Website do seu país.
**

De acordo com a
cobertura geográfica de “Chamada de emergência localizada”, “Chamada de assistência localizada” e o idioma nacional oficial
escolhido pelo proprietário do veículo.
A lista dos países abrangidos e dos serviços telemáticos forneci\
dos está disponível em concessionários ou no Website do seu país.
Funcionamento do sistema
– Luz indicadora acesa (durante 3 segundos)
depois de ligar a ignição: o sistema está a
funcionar corretamente.
–

Luz indicadora vermelha fixa: anomalia no
sistema.
–


Luz indicadora vermelha a piscar: é
necessário substituir a bateria auxiliar

.
Em ambos os casos, os serviços de chamadas
de emergência e de assistência poderão não
funcionar.
Contacte um reparador autorizado assim que
possível.
A falha do sistema não impede o veículo de circular.
Chamada de assistência
localizada
► Se o veículo avariar , mantenha premido o
botão 2 durante mais de 2 segundos para pedir
assistência (confirmado por uma mensagem de
voz).**).
►

Premindo novamente é imediatamente
anulado o pedido.
Geolocalização
► Desative/reative a geolocalização através
de uma pressão simultânea nos botões 1
e 2 e
depois uma pressão no botão 2 para confirmar.
Se beneficiar da oferta Citroën Connect
Box, com pack SOS e assistência
incluídos, terá à sua disposição serviços
complementares no seu espaço pessoal
através do site do seu país.
Para obter informações sobre o pack SOS
e assistência, consulte as condições gerais
referentes a estes serviços.
