CITROEN C-CROSSER 2012 Instrukcja obsługi (in Polish)
Manufacturer: CITROEN, Model Year: 2012, Model line: C-CROSSER, Model: CITROEN C-CROSSER 2012Pages: 244, PDF Size: 7.67 MB
Page 31 of 244
I
29
Komunikat
wyświetlony
Przyczyna
Rozwiązanie - akcja
Uwagi
Zapchanie
fi ltra cząstek
Na stałe Początek zapchania fi ltra
cząstek. W miarę poprawy
warunków
drogowych
zwiększyć prędkość
do co najmniej
60 km/h, aby
zregenerować fi ltr,
komunikat zniknie.
Jeżeli komunikat
wyświetla się w
dalszym ciągu należy
skontaktować się z
ASO SIECI CITROËN
lub z warsztatem
specjalistycznym.
Poziom
dodatku
do oleju
napędowego
Na stałe Minimalny poziom dodatku do
oleju napędowego. Uzupełnić poziom
dodatku w ASO
SIECI CITROËN
lub w warsztacie
specjalistycznym.
Woda w
fi ltrze oleju
napędowego
(zależnie
od kraju
przeznaczenia)
Na stałe Obecność wody w fi ltrze oleju
napędowego.
Niebezpieczeństwo
uszkodzenia systemu
wtryskowego w silnikach Diesel. Jak najszybciej
skontaktować
się z ASO SIECI
CITROËN lub
z warsztatem
specjalistycznym.
Page 32 of 244
I
KONTROLA JAZDY
30
Komunikaty informacyjne
Komunikat
y informacyjne (stacyjka w położeniu "ON")
Komunikat
wyświetlony
Stan funkcji
System napędu
na 2 koła 2WD
Miga Jeżeli tryb "2WD" (2 koła napędowe) jest wybrany za pomocą
przełącznika trybu napędu.
System napędu
na 4 koła 4WD
Miga Jeżeli tryb "4WD" (4 koła napędowe) jest wybrany za pomocą
przełącznika trybu napędu.
Ten tryb jest trybem domyślnym.
System napędu
na 4 koła 4WD
LOCK
Miga Jeżeli tryb "LOCK" (4 koła napędowe) jest wybrany za pomocą
przełącznika trybu napędu.
Temperatura na
zewnątrz N
a stałe Wskazuje temperaturę na zewną
trz.
Jeżeli samochód stoi lub przy prędkości poniżej 20 km/h, wy
świetlana temperatura może odbiegać od temperatury na zewnątrz.
Komunikat
wyświetlony
Przyczyna
Rozwiązanie - akcja
Uwagi
Licznik
serwisowy
Na stałe Informuje kierowcę
o czasie pozostałym
do następnego
przeglądu
samochodu.
Skontaktować się z
ASO SIECI CITROËN
lub z warsztatem
specjalistycznym. Wyświetla się na kilka sekund
po włączeniu zapłonu.
Zalecana
przerwa
Na stałe Informuje kierowcę
o konieczności
zatrzymania się i
odpoczęcia. Zalecamy zrobić
przerwę. Wyświetla się po upłynięciu
zaprogramowanego czasu
jazdy.
System wysyła 3 sygnały
dźwiękowe co 5 minut aż do
momentu zatrzymania
samochodu.
Page 33 of 244
I
31 Licznik całkowitego prze-
biegu kilometrów wy-
świetla się w strefi e 1 na
ekranie, natomiast licznik
dziennego przebiegu kilo-
metrów w strefi e 2 (patrz
rozdział "Liczniki przebie-
gu kilometrów").
Licznik przebiegu kilometrów (A i B)
INFORMACJE NA EKRANIE W
ZE
STAWIE WSKAŹNIKÓW
W
yświetlanie danych
Przy włączonym zapłonie nacisnąć
przycisk INFO, znajdujący się na desce
rozdzielczej po lewej stronie zestawu
wskaźników, aby wyświetlić kolejne in-
formacje:
- licznik przebiegu kilometrów A,
- licznik przebiegu kilometrów B,
- wskaźnik serwisowy,
- temperatura płynu chłodniczego,
- zasięg na paliwie pozostałym w
zbiorniku,
- komputer pokładowy,
- menu ustawienia. Wyświetla liczbę kilome-
trów oraz miesięcy po-
zostałych do najbliższe-
go przeglądu, zgodnie
z planem obsługi pro-
ducenta (patrz rozdział
"Licznik serwisowy").
Licznik serwisowy
Przy pracującym silni-
ku pokazuje temperatu-
rę płynu chłodniczego
(patrz rozdział "Wskaź-
nik temperatury p
łynu
chłodniczego").
Temperatura płynu
chłodniczego Przy pracującym silniku
wyświetla liczbę kilome-
trów, które można prze-
jechać na paliwie po-
zostałym w zbiorniku w
zależności od średniego
zużycia paliwa na kilku
ostatnich kilometrach
(patrz rozdział "Zasięg na paliwie pozo-
stałym w zbiorniku").
Zasięg na paliwie pozostałym w zbiorniku
Wskazuje średnie zu-
życie paliwa, średnią
prędkość oraz chwilowe
zużycie (patrz rozdział
"Komputer pokładowy").
Komputer pokładowy
Po zatrzymaniu samo-
chodu umożliwia zmia-
nę następujących para-
metrów (patrz rozdział
"Parametry funkcji"):
- Język wyświetlania,
- jednostka wyświetla-
nia temperatury,
- jednostka zużycia paliwa,
- zerowanie średniego zużycia paliwa
i średniej prędkości,
- czas między kolejnymi przypomnie-
niami o przerwie (odpoczynku).
Menu ustawienia
Page 34 of 244
I
!
!
KONTROLA JAZDY
32 Licznik całkowitego prze-
biegu wyświetlany jest w
strefi e 1
ekranu, nato-
miast licznik dzienny w
strefi e 2
.
LICZNIKI PRZEBIEGU
KILOMETRÓW (A / B)
Licznik mierzy odległość przejechaną
przez samochód przez cały okres eks-
ploatacji oraz odległość dzienną lub od
ostatniego zerowania.
Zerowanie
Przy włączonym zapłonie nacisnąć
przycisk INFO
na ponad 2 sekundy aż
pojawią się zera. Przy pracującym silniku
wskazuje temperaturę
płynu chłodniczego.
TEMPERATURA PŁYNU
CHŁODZĄCEGO
Jeżeli wskazówka jest blisko położenia
krytycznego po prawej stronie, tempe-
ratura jest za wysoka.
Symbol zaczyna migać, jeżeli silnik jest
przegrzany.
Bezwzględnie zatrzymać samochód
z zachowaniem niezbędnych środ-
ków ostrożności.
Poczekać kilka minut przed wyłącze-
niem silnika.
Poczekać aż silnik ostygnie i
uzupełnić poziom. Układ chło-
dzący jest pod ciśnieniem. Przy pracującym silni-
ku pokazuje liczbę ki-
lometrów, którą można
pokonać na paliwie po-
zostałym w zbiorniku w
zależności od zużycia
średniego na ostatnich
kilometrach.
ZASIĘG NA PALIWIE POZOSTAŁYM W ZBIORNIKU
Jeżeli zasięg spadnie poniżej 50 km,
pojawią się kreski.
Jak najszybciej napełnić zbiornik. War-
tośc zasięgu zostanie zaktualizowana.
Odkręcić korek najpierw o dwa obroty
by obniżyć ciśnienie i uniknąć popa-
rzeń.
Gdy ciśnienie spadnie, zdjąć korek i
uzupełnić poziom w razie potrzeby.
Skontaktować się z ASO SIECI CITROËN
lub z warsztatem specjalistycznym. Wartość zasięgu może wzrosnąć na
skutek zmiany sposobu jazdy lub
konfi guracji terenu, co wpłynie na
zmniejszenie chwilowego zużycia
paliwa.
W przypadku dolania kilku litrów wy-
świetlana wartość będzie niewłaści-
wa. W miarę możliwości należy na-
pełniać zbiornik do pełna.
W momencie odłączenia aku-
mulatora dane o zużyciu zostają
usunięte, a wartość wyświetlana
będzie inna niż wyświetlana przed od-
łączeniem akumulatora. Wyświetlany
zasięg należy traktować jako wartość
przybliżoną.
Page 35 of 244
I
KONTROLA JAZDY
33
LICZNIK SERWISOWY Zerowanie licznika
serwisowego
ASO SIECI CITROËN lub warsztat
specjalistyczny wykonuje tę operację
po każdym przeglądzie.
Jeżeli przegląd wykonywany jest we
własnym zakresie, należy wyzerować
licznik w następujący sposób:
)
wyłączyć zapłon.
)
naciskać przycisk INFO
aż na wy-
świetlaczu pojawi się licznik serwi-
sowy.
)
nacisnąć przycisk INFO
i przytrzy-
mać kilka sekund aż zacznie migać
klucz
.
)
nacisnąć przycisk INFO
podczas
migania klucza, aby przejść od
wyświetlenia "---"
do "DELETE
(USUŃ)
, a następnie wyświetli się
czas do najbliższego przeglądu.
Termin przeglądu przekroczony
Działanie
Po włączeniu zapłonu należy naciskać
przycisk INFO
aż do wyświetlenia licz-
nika serwisowego. W linii wyświetlacza
licznika kilometrów wyświetla się pozo-
stała liczba kilometrów, a w linii czasu
liczba miesięcy do następnego prze-
glądu.
Po przejechaniu kilku kilometrów i
po pewnym czasie wyświetlenie "---"
znika i wyświetla się czas do najbliż-
szego przeglądu. System informuje kierowcę o terminie
następnego przeglądu zgodnie z pla-
nem obsługi producenta.
Termin obliczany jest od ostatniego ze-
rowania wskaźnika.
Termin obliczany jest na podstawie
dwóch parametrów:
-
ilość przejechanych kilometrów (w km),
- czas od ostatniego przeglądu (w
miesiącach).
Pozostała do przejechana ilość kilo-
metrów może być wyprzedzona przez
czynnik czasowy w zależności od spo-
sobu jazdy kierowcy.
Przykład : wyświetlacz wskazuje, że
do następnego przeglądu pozostało
7300 km.
Symbol "--"
wyświetla się, gdy nie
został wykonany pierwszy przegląd
nowego pojazdu.
Przykład:
wyświetlacz wskazuje, że
zbliża się data przeglądu. Przegląd na-
leży wykonać w ASO SIECI CITROËN
lub w warsztacie specjalistycznym. Po włączeniu zapłonu na wyświetlaczu
pojawia się na kilka sekund "PERIODIC
INSPECTION" (PRZEGLĄD OKRE-
SOWY)
, aby zasygnalizować
, że nale-
ży jak najszybciej wykonać przegląd.

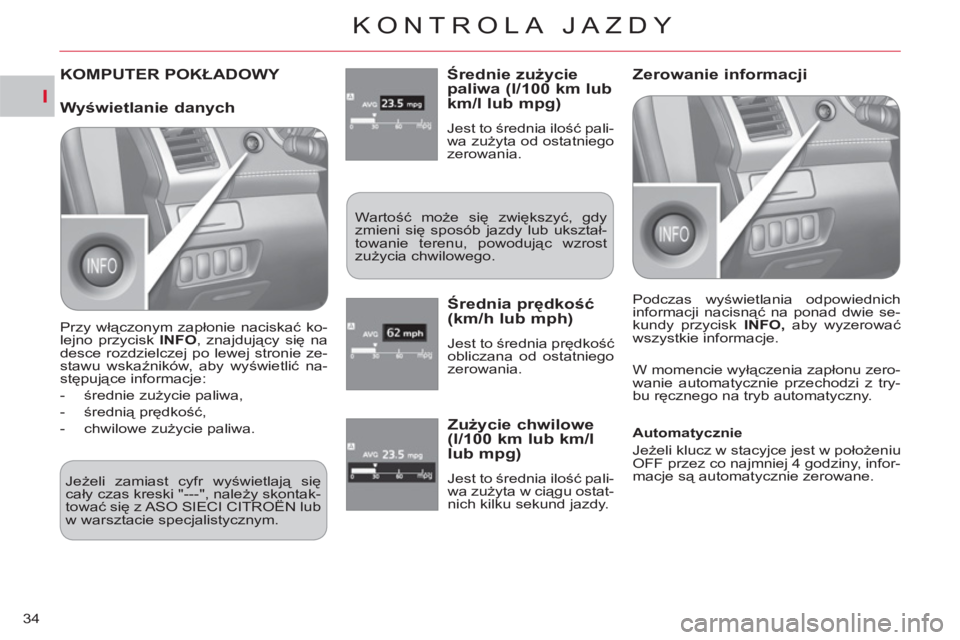

Page 36 of 244
I
KONTROLA JAZDY
34
KOMPUTER POKŁADOWY Średnie zużycie paliwa (l/100 km lub
km/l lub mpg)
Jest to średnia ilość pali-
wa zużyta od ostatniego
zerowania.
Wartość może się zwiększyć, gdy
zmieni się sposób jazdy lub ukształ-
towanie terenu, powodując wzrost
zużycia chwilowego.
Średnia prędkość(km/h lub mph)
Jest to średnia prędkość
obliczana od ostatniego
zerowania.
Zerowanie informacji
W momencie wyłączenia zapłonu zero-
wanie automatycznie przechodzi z try-
bu ręcznego na tryb automatyczny.
Jeżeli zamiast cyfr wyświetlają się
cały czas kreski "---", należy skontak-
tować się z ASO SIECI CITROËN lub
w warsztacie specjalistycznym.
Zużycie chwilowe (l/100 km lub km/l lub mpg)
Jest to średnia ilość pali-
wa zużyta w ciągu ostat-
nich kilku sekund jazdy.
Wyświetlanie danych
Przy włączonym zapłonie naciskać ko-
lejno przycisk INFO
, znajdujący się na
desce rozdzielczej po lewej stronie ze-
stawu wskaźników, aby wyświetlić na-
stępujące informacje:
- średnie zużycie paliwa,
- średnią prędkość,
- chwilowe zużycie paliwa. Podczas wyświetlania odpowiednich
informacji nacisnąć na ponad dwie se-
kundy przycisk INFO,
aby wyzerować
wszystkie informacje.
Automatycznie
Jeżeli klucz w stacyjce jest w położeniu
OFF przez co najmniej 4 godziny, infor-
macje są automatycznie zerowane.

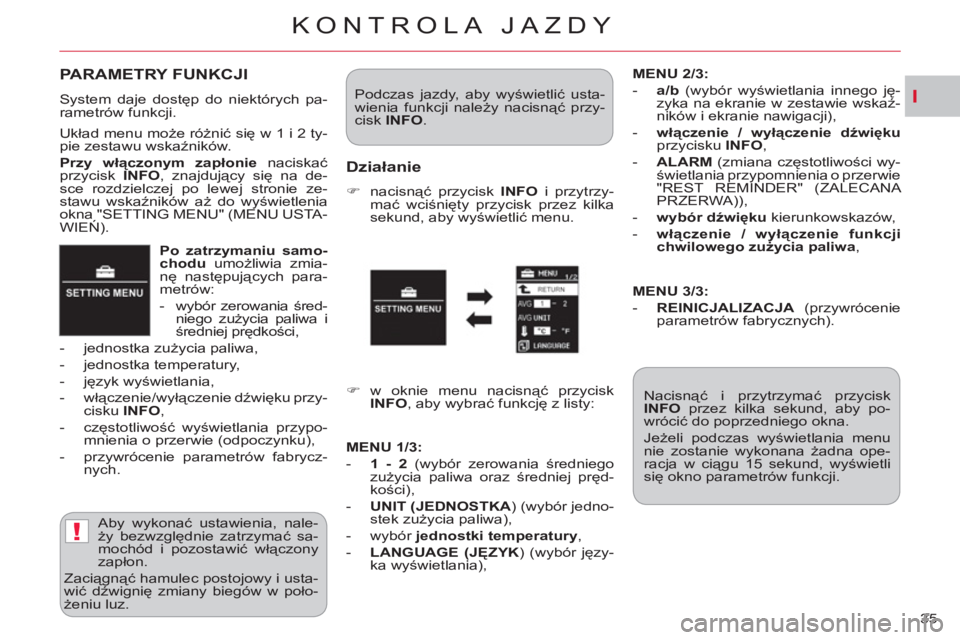

Page 37 of 244
I
!
KONTROLA JAZDY
35
Po zatrzymaniu samo-
chodu
umożliwia zmia-
nę następujących para-
metrów:
- wybór zerowania śred-
niego zużycia paliwa i
średniej prędkości,
- jednostka zużycia paliwa,
- jednostka temperatury,
- język wyświetlania,
- włączenie/wyłączenie dźwięku przy-
cisku INFO
,
- częstotliwość wyświetlania przypo-
mnienia o przerwie (odpoczynku),
- przywrócenie parametrów fabrycz-
nych.
PARAMETRY FUNKCJI
System daje dostęp do niektórych pa-
rametrów funkcji.
Aby wykonać ustawienia, nale-
ży bezwzględnie zatrzymać sa-
mochód i pozostawić włączony
zapłon.
Zaciągnąć hamulec postojowy i usta-
wić dźwignię zmiany biegów w poło-
żeniu luz. Podczas jazdy, aby wyświetlić usta-
wienia funkcji należy nacisnąć przy-
cisk INFO
.
Układ menu może różnić się w 1 i 2 ty-
pie zestawu wskaźników.
Przy włączonym zapłonie
naciskać
przycisk INFO
, znajdujący się na de-
sce rozdzielczej po lewej stronie ze-
stawu wskaźników aż do wyświetlenia
okna "SETTING MENU" (MENU USTA-
WIEŃ).
Działanie
)
nacisnąć przycisk INFO
i przytrzy-
mać wciśnięty przycisk przez kilka
sekund, aby wyświetlić menu.
Nacisnąć i przytrzymać przycisk
INFO
przez kilka sekund, aby po-
wrócić do poprzedniego okna.
Jeżeli podczas wyświetlania menu
nie zostanie wykonana żadna ope-
racja w ciągu 15 sekund, wyświetli
się okno parametrów funkcji.
)
w oknie menu nacisnąć przycisk
INFO
, aby wybrać funkcję z listy:
MENU 2/3:
- a/b
(wybór wyświetlania innego ję-
zyka na ekranie w zestawie wskaź-
ników i ekranie nawigacji),
- włączenie / wyłączenie dźwięku
przycisku INFO
,
- ALARM
(zmiana częstotliwości wy-
świetlania przypomnienia o przerwie
"REST REMINDER" (ZALECANA
PRZERWA)),
- wybór dźwięku
kierunkowskazów,
- włączenie / wyłączenie funkcji
chwilowego zużycia paliwa
,
MENU 1/3:
- 1 - 2
(wybór zerowania średniego
zużycia paliwa oraz średniej pręd-
kości),
- UNIT (JEDNOSTKA
) (wybór jedno-
stek zużycia paliwa),
- wybór jednostki temperatury
,
-
LANGUAGE (JĘZYK
) (wybór języ-
ka wyświetlania),
MENU 3/3:
- REINICJALIZACJA
(przywrócenie
parametrów fabrycznych).
Page 38 of 244
I
KONTROLA JAZDY
36
Wybór jednostek zużycia paliwa
Można wybrać spośród różnych jedno-
stek prezentujących zużycie paliwa. W oknie menu:
)
nacisnąć przycisk INFO
, aby wy-
brać " UNIT
" ( JEDNOSTKA
).
)
nacisnąć i przytrzymać przez kilka
sekund przycisk INFO
, aby wyświet-
lić okno " UNIT
" ( JEDNOSTKA
).
)
nacisnąć przycisk INFO
, aby prze-
wijać jednostki (km/L, L/100 km, mpg
(US), mpg(UK) i POPRZEDNI).
)
nacisnąć i przytrzymać przez kilka
sekund przycisk INFO
, aby zatwier-
dzić wybór. W tym wypadku jednostki odległości,
prędkości oraz ilości paliwa również
zostaną zmienione w zależności od wy-
boru jednostki zużycia paliwa. W przypadku od
łączenia akumula-
tora, pamięć parametru zostaje wy-
kasowana i ustawiana jest domyślna
jednostka (km/L).
Wybór jednostek
temperatury
Można wybrać spośród różnych jedno-
stek temperatury.
W oknie menu:
)
nacisnąć przycisk INFO
, aby
wybrać symbol (termometr)
parametru jednostki tempera-
tury.
)
nacisnąć i przytrzymać przez kilka
sekund przycisk INFO
, aby zmieniać
sukcesywnie jednostki (°C i °F).
Wybrany tryb zostaje potwierdzony.
W przypadku odłączenia akumula-
tora, pamięć parametru zostaje wy-
kasowana i automatycznie powraca
jednostka ustawiona fabrycznie (°C).
Wybór zerowania średniego
zużycia paliwa i średniej prędkości
Można wybrać jeden z dwóch trybów
zerowania średniego zużycia paliwa i
średniej prędkości:
- zerowanie automatyczne (wybór 1)
,
- zerowanie ręczne (wybór 2)
.
W oknie menu:
)
nacisnąć przycisk INFO
, aby wy-
brać:
)
nacisnąć i przytrzymać przez kilka
sekund przycisk INFO
, aby prze-
chodzić automatycznie z trybu ze-
rowania 1 (automatycznego)
do
trybu zerowania 2 (ręcznego)
.
Wybrany tryb zostaje potwierdzony.
Page 39 of 244
I
KONTROLA JAZDY
37
Wybór języka wyświetlania
(JĘZYK)
Można wybrać spośród różnych języ-
ków wyświetlania.
W oknie menu:
)
nacisnąć przycisk INFO
, aby wy-
brać " LANGUAGE
" ( JĘZYK
).
)
nacisnąć i przytrzymać przez kilka
sekund przycisk INFO
, aby wyświet-
lić okno " LANGUAGE
" ( JĘZYK
).
)
nacisnąć przycisk INFO
, aby prze-
wijać języki (Japoński, English,
Deutsch, Francais, Espanol, Italia-
no, "---" i POPRZEDNI).
)
nacisnąć i przytrzymać przez kilka
sekund przycisk INFO
, aby zatwier-
dzić wybór.
Jeżeli zostanie wybrany parametr
"---", w momencie pojawienia się
komunikatu nic nie wyświetli się na
ekranie. W przypadku odłączenia akumulato-
ra, pamięć parametru zostaje wykaso-
wana i automatycznie powraca język
ustawiony fabrycznie (ENGLISH).
Włączenie / wyłączenie dźwiękuprzycisku "INFO"
Można włączyć lub wyłączyć dźwięk
przycisku INFO
.
W oknie menu:
)
nacisnąć przycisk INFO
, aby
wybrać symbol włączenia /
wyłączenia przycisku INFO
(w menu 2/3)
.
)
nacisnąć i przytrzymać przez kilka
sekund przycisk INFO
, aby przewi-
jać wybór (ON, OFF).
Wybór zostanie zatwierdzony.
W przypadku odłączenia akumulato-
ra, pamięć parametru zostaje wyka-
sowana i automatycznie powraca pa-
rametr ustawiony fabrycznie (ON).
Zmiana czasu wyświetlania
komunikatu "REST REMINDER"(ZALECANA PRZERWA)
Można zmienić czas wyświetlania ko-
munikatu "REST REMINDER" (ZALE-
CANA PRZERWA)
.
W oknie menu:
)
nacisnąć przycisk INFO
, aby wy-
brać "ALARM" (w menu 2/3)
.
)
nacisnąć i przytrzymać przez kil-
ka sekund przycisk INFO
, aby wy-
świetlić okno "ALARM"
.
)
nacisnąć przycisk INFO
, aby wy-
brać czas wyświetlania komunikatu
"REST REMINDER" (ZALECANA
PRZERWA)
.
)
nacisnąć i przytrzymać przez kilka se-
kund przycisk INFO
, aby zatwierdzić.
W przypadku odłączenia akumulatora,
pamięć parametru zostaje wykasowa-
na i automatycznie powraca parametr
ustawiony fabrycznie (OFF).
Page 40 of 244
I
KONTROLA JAZDY
38
Wybór dźwięku
kierunkowskazów
Istnieje możliwość wyboru dźwięku kie-
runkowskazów wyłącznie w zestawie
wskaźników 2 typu.
Na ekranie menu:
)
nacisnąć przycisk INFO
, aby wy-
brać dźwięk 1 lub 2 (w menu 2/3
)
.
Funkcje
Ustawienia
fabryczne
Zerowanie
średniego zużycia
paliwa i średniej
prędkości
1
(automatycznie)
Jednostka zużycia
paliwa
L/100 km
Jednostka
wyświetlania
temperatury
°C
Język
wyświetlania
ENGLISH
Dźwięk przycisku
INFO
ON
(włączony)
Wyświetlanie
komunikatu "REST
REMINDER"
(ZALECANA PRZERWA)
OFF
(wyłączony)
Włączenie / wyłączenie funkcjichwilowego zużycia paliwa
Istnieje możliwość włączenia lub wyłą-
czenia funkcji chwilowego zużycia pali-
wa wyłącznie w 2 typie zestawu wskaź-
ników.
Na ekranie menu:
)
nacisnąć przycisk INFO
, aby wy-
brać symbol włączenia / wyłączenia
funkcji chwilowego zużycia paliwa
(w menu 2/3
)
.
)
nacisnąć i przytrzymać wciśnięty
przez kilka sekund przycisk INFO
,
aby zmieniać wybór (ON, OFF).
Przywrócenie parametrów
fabrycznych (REINICJALIZACJA)
Można przywrócić parametry fabryczne
dla wszystkich ustawień funkcji.
W oknie menu:
)
nacisnąć przycisk INFO
, aby wy-
brać "RESET" (REINICJALIZA-
CJA) (w menu 2/2 lub 3/3, w zależ-
ności od zestawu wskaźników)
. Ustawienia fabryczne:
)
nacisnąć i przytrzymać przez co
najmniej 5 sekund
przycisk INFO
.
Sygnał dźwiękowy potwierdzi przywró-
cenie ustawień fabrycznych dla wszyst-
kich funkcji.
