Page 81 of 244
III
UKSED JA AKNAD
79

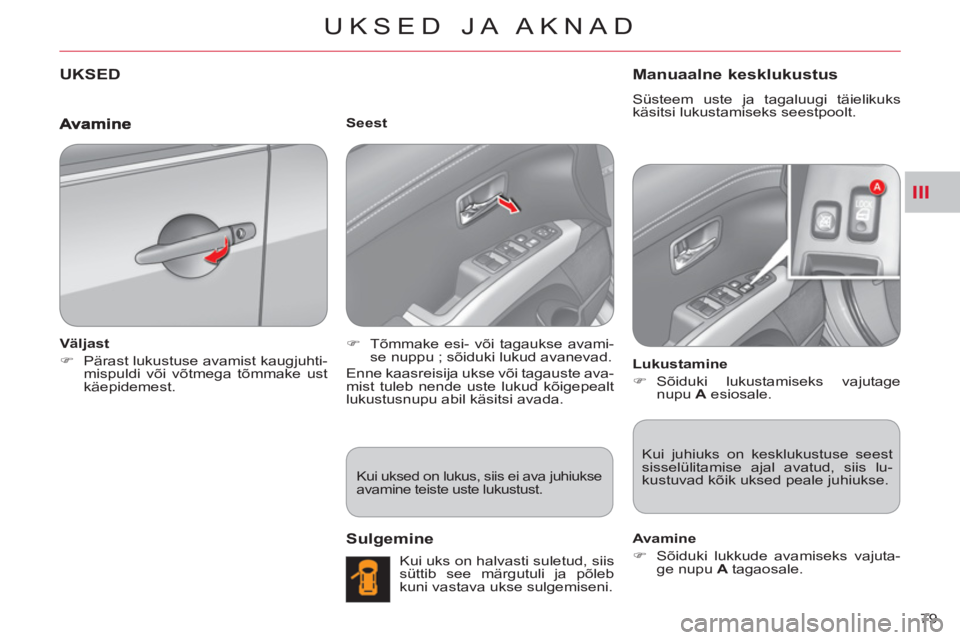

UKSED
Väljast
)
Pärast lukustuse avamist kaugjuhti-
mispuldi või võtmega tõmmake ust
käepidemest.
Seest
)
Tõmmake esi- või tagaukse avami-
se nuppu ; sõiduki lukud avanevad.
Enne kaasreisija ukse või tagauste ava-
mist tuleb nende uste lukud kõigepealt
lukustusnupu abil käsitsi avada.
Sulgemine
Kui uks on halvasti suletud, siis
süttib see märgutuli ja põleb
kuni vastava ukse sulgemiseni.
Manuaalne kesklukustus
Süsteem uste ja tagaluugi täielikuks
käsitsi lukustamiseks seestpoolt.
Lukustamine
)
Sõiduki lukustamiseks vajutage
nupu A
esiosale.
Kui juhiuks on kesklukustuse seest
sisselülitamise ajal avatud, siis lu-
kustuvad kõik uksed peale juhiukse.
Avamine
)
Sõiduki lukkude avamiseks vajuta-
ge nupu A
tagaosale.
Kui uksed on lukus, siis ei ava juhiukse
avamine teiste uste lukustust.
Page 82 of 244
III
UKSED JA AKNAD
80
Avamine
)
Pärast sõiduki lukustuse avamist
kaugjuhtimispuldiga või võtmega
vajutage käepidemele A
ja tõstke
tagaluuk üles.
TAGALUUK
Sul
gemine
)
Lükake tagaluuki käepideme B
abil
allapoole,
)
laske käepide lahti ja vajutage kergelt
luugi välisküljele, et seda sulgeda.

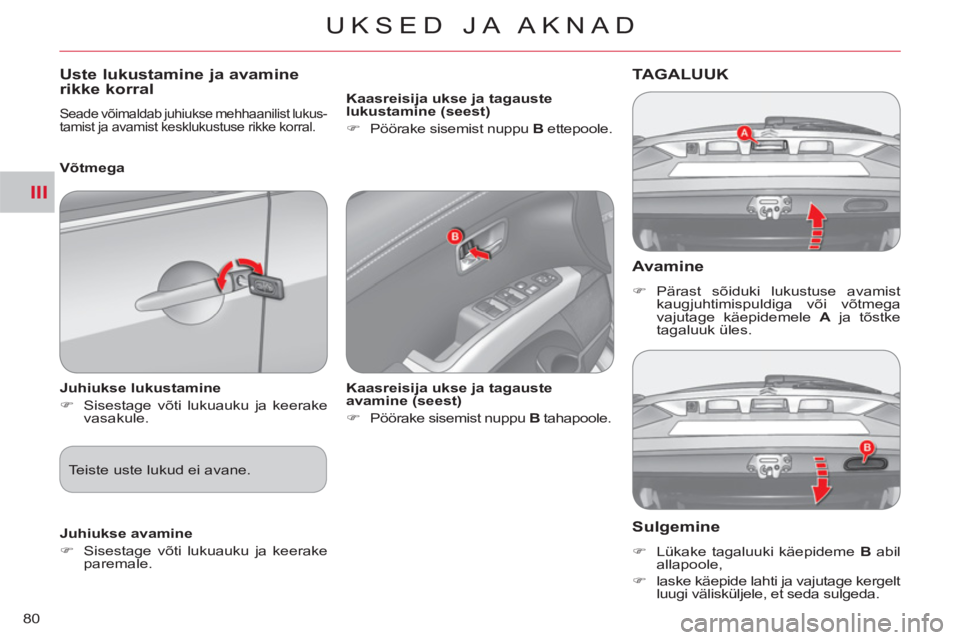

Uste lukustamine ja avaminerikke korral
Seade võimaldab juhiukse mehhaanilist lukus-
tamist ja avamist kesklukustuse rikke korral.
Juhiukse lukustamine
)
Sisestage võti lukuauku ja keerake
vasakule.
Juhiukse avamine
)
Sisestage võti lukuauku ja keerake
paremale.
Kaasreisija ukse ja tagauste
avamine (seest)
)
Pöörake sisemist nuppu B
tahapoole.
Võtmega
Kaasreisija ukse ja tagauste
lukustamine (seest)
)
Pöörake sisemist nuppu B
ettepoole.
Teiste uste lukud ei avane.
Page 83 of 244
III
81
Hoiatus "tagaluuk avatud"
See märgutuli süttib näidikuplo-
ki ekraanil, kui tagaluuk on hal-
vasti suletud.

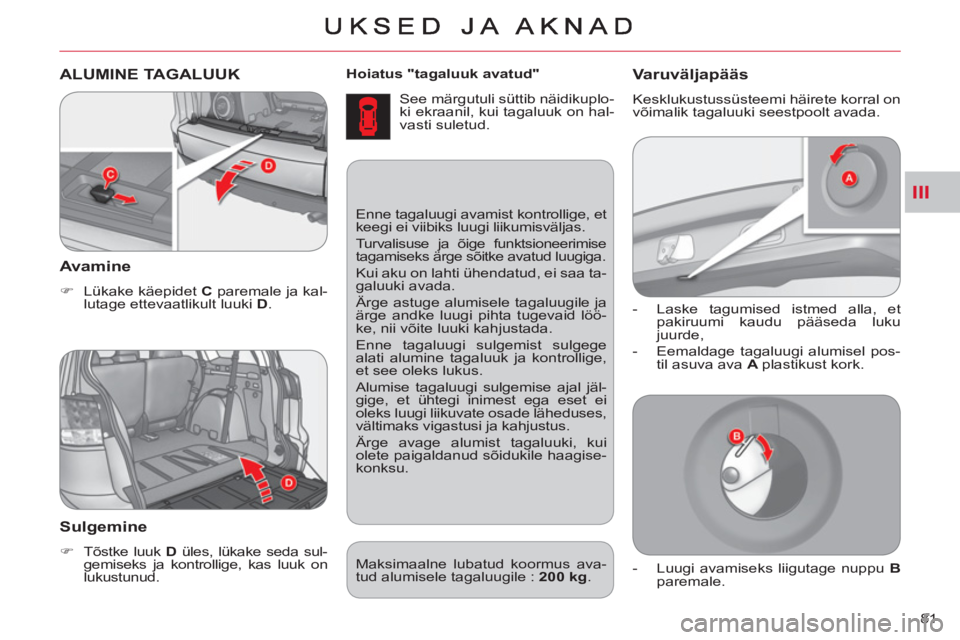

ALUMINE TAGALUUK
Avamine
)
Lükake käepidet C
paremale ja kal-
lutage ettevaatlikult luuki D
.
Sulgemine
)
Tõstke luuk D
üles, lükake seda sul-
gemiseks ja kontrollige, kas luuk on
lukustunud. Enne tagaluugi avamist kontrollige, et
keegi ei viibiks luugi liikumisväljas.
Turvalisuse ja õige funktsioneerimise
tagamiseks ärge sõitke avatud luugiga.
Kui aku on lahti ühendatud, ei saa ta-
galuuki avada.
Ärge astuge alumisele tagaluugile ja
ärge andke luugi pihta tugevaid löö-
ke, nii võite luuki kahjustada.
Enne tagaluugi sulgemist sulgege
alati alumine tagaluuk ja kontrollige,
et see oleks lukus.
Alumise tagaluugi sulgemise ajal jäl-
gige, et ühtegi inimest ega eset ei
oleks luugi liikuvate osade läheduses,
vältimaks vigastusi ja kahjustus.
Ärge avage alumist tagaluuki, kui
olete paigaldanud sõidukile haagise-
konksu.
Maksimaalne lubatud koormus ava-
tud alumisele tagaluugile : 200 kg
.
Varuväljapääs
Kesklukustussüsteemi häirete korral on
võimalik tagaluuki seestpoolt avada.
- Laske tagumised istmed alla, et
pakiruumi kaudu pääseda luku
juurde,
- Eemaldage tagaluugi alumisel pos-
til asuva ava A
plastikust kork.
- Luugi avamiseks liigutage nuppu B
paremale.
Page 84 of 244
III
UKSED JA AKNAD
82
KATUSELUUK
Täielik sulgemine
)
Kui süüde on sees, lükake nuppu
ettepoole (suunas 2
).
Spoiler sulgub samuti automaatselt.
Täielik avamine
)
Kui süüde on sees, lükake nuppu
tahapoole (suunas 1
).
Katuseluugi avamise ajal avaneb suju-
valt ka spoiler, et vältida segavaid õhu-
voole.
Peatamine
)
Avanemise või sulgumise peatami-
seks vajutage nupu osale 3
või lü-
kake nuppu vastassuunas.
Osaline avamine
)
Avamiseks
(süüde sees) vajutage
nupu osale 3
.
Katuseluugi tagumine osa avaneb.
)
Sulgemiseks
(süüde sees) vajutage
nupu osale 3
.
Katuseluugi tagumine osa sulgub.
Sulgumistakistus ja taasaktiveerimine
Kui katuseluuk kohtab sulgudes takis-
tust, siis luugi liikumine seiskub ja luuk
avaneb uuesti.
Katuseluuk peatub automaatselt hetk
enne täielikku avanemist. Täielikuks
avamiseks lükake nuppu uuesti.
Tööpõhimõte
Kui katus sulgemise ajal uuesti ava-
neb (näiteks jäätumise korral), samu-
ti kohe pärast katuse seiskumist või
pärast viite järjestikust sulgumistakis-
tust :
)
vajutage korduvalt nupu osale 3
,
et katuseluuki osaliselt avada,
)
katuseluugi osalise avamise ajal
vajutage nupule üle 3 sekundi
,
)
viige läbi katuseluugi täielik ava-
mine ja sulgemine.
Nende toimingute ajal sulgumista-
kistus ei tööta.
Page 85 of 244
III
!
!
UKSED JA AKNAD
83

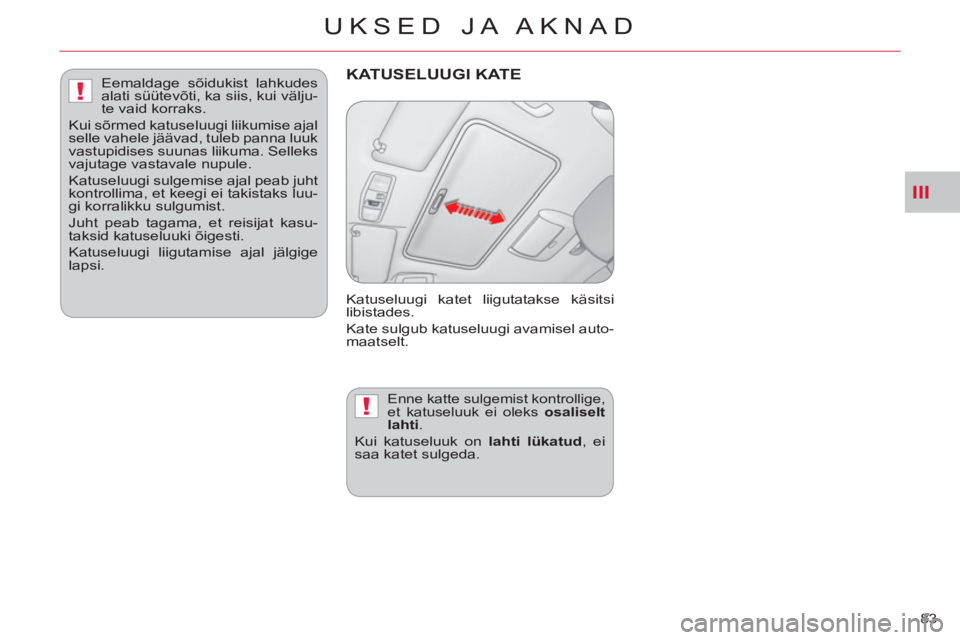

KAT USELUUGI KATE
Katuseluugi katet liigutatakse käsitsi
libistades.
Kate sulgub katuseluugi avamisel auto-
maatselt.
Enne katte sulgemist kontrollige,
et katuseluuk ei oleks osaliselt
lahti
.
Kui katuseluuk on lahti lükatud
, ei
saa katet sulgeda. Eemaldage sõidukist lahkudes
alati süütevõti, ka siis, kui välju-
te vaid korraks.
Kui sõrmed katuseluugi liikumise ajal
selle vahele jäävad, tuleb panna luuk
vastupidises suunas liikuma. Selleks
vajutage vastavale nupule.
Katuseluugi sulgemise ajal peab juht
kontrollima, et keegi ei takistaks luu-
gi korralikku sulgumist.
Juht peab tagama, et reisijat kasu-
taksid katuseluuki õigesti.
Katuseluugi liigutamise ajal jälgige
lapsi.
Page 86 of 244
III
!
UKSED JA AKNAD
84

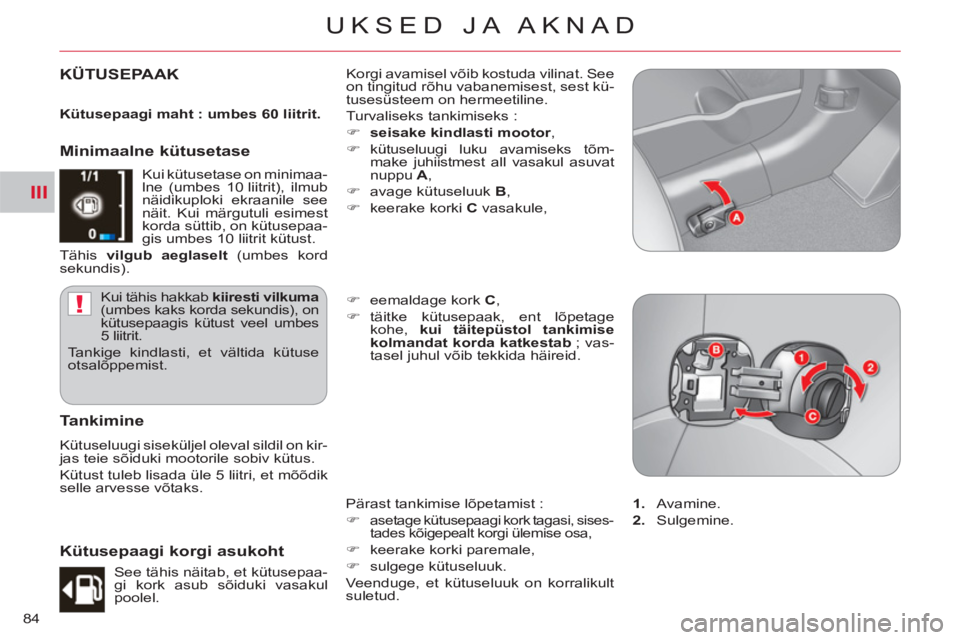

KÜTUSEPAAK Korgi avamisel võib kostuda vilinat. See
on tingitud rõhu vabanemisest, sest kü-
tusesüsteem on hermeetiline.
Turvaliseks tankimiseks :
)
seisake kindlasti mootor
,
)
kütuseluugi luku avamiseks tõm-
make juhiistmest all vasakul asuvat
nuppu A
,
)
avage kütuseluuk B
,
)
keerake korki C
vasakule,
Pärast tankimise lõpetamist :
)
asetage kütusepaagi kork tagasi, sises-
tades kõigepealt korgi ülemise osa,
)
keerake korki paremale,
)
sulgege kütuseluuk.
Veenduge, et kütuseluuk on korralikult
suletud.
)
eemaldage kork C
,
)
täitke kütusepaak, ent lõpetage
kohe, kui täitepüstol tankimise
kolmandat korda katkestab
; vas-
tasel juhul võib tekkida häireid.
Minimaalne kütusetase
Tankimine
Kütuseluugi siseküljel oleval sildil on kir-
jas teie sõiduki mootorile sobiv kütus.
Kütust tuleb lisada üle 5 liitri, et mõõdik
selle arvesse võtaks. Kui kütusetase on minimaa-
lne (umbes 10 liitrit), ilmub
näidikuploki ekraanile see
näit. Kui märgutuli esimest
korda süttib, on kütusepaa-
gis umbes 10 liitrit kütust.
Tähis vilgub aeglaselt
(umbes kord
sekundis).
Kui tähis hakkab kiiresti vilkuma
(umbes kaks korda sekundis), on
kütusepaagis kütust veel umbes
5 liitrit.
Tankige kindlasti, et vältida kütuse
otsalõppemist.
See tähis näitab, et kütusepaa-
gi kork asub sõiduki vasakul
poolel.
Kütusepaagi korgi asukoht
1.
Avamine.
2.
Sulgemine.
Kütusepaagi maht : umbes 60 liitrit.
Page 87 of 244
III
UKSED JA AKNAD
85
Diiselmootorites kasutatava
kütuse kvaliteet
Diiselmootorid sobivad suurepäraselt
praegustele ja tulevastele Euroopa
standarditele vastavate biokütustega
(EN 590 normile vastav diisel segatuna
EN 14214 normile vastava biokütuse-
ga), mida saab müüa bensiinijaamades
(võib sisaldada 0 - 7% rasvhappe me-
tüülestrit).
Mõnedes diiselmootorites saab kasu-
tada ka B30 biokütust, ent selle kütu-
se kasutamise puhul tuleb rakendada
äärmiselt rangeid hooldustingimusi.
Pöörduge CITROËN esindusse või
kvalifi tseeritud töökotta.
Muud tüüpi (bio)kütuste (taimsed või
loomsed puhtad või lahjendatud õlid,
olmekütus...) kasutamine on ametlikult
keelatud (võivad kahjustada mootorit ja
kütusesüsteemi).
kütuse kvaliteet
Bensiinimootorid sobivad suurepära-
selt E10 või E24 tüüpi biokütustega (si-
saldavad 10% või 24% etanooli), mis
vastavad EN 228 ja EN 15376 euronor-
midele.
E85 tüüpi kütused (sisaldavad kuni 85%
etanooli) sobivad vaid neile sõidukitele,
mis on mõeldud seda tüüpi kütustega
sõitmiseks (BioFlex sõidukid). Etanooli
kvaliteet peab vastama EN 15293 eu-
ronormile.
Spetsiaalseid sõidukeid, mis sõidavad
kuni 100% etanoolisisaldusega kütus-
tega (E100), müüakse ainult Brasiilias.
Page 88 of 244
IV
NÄH TAVUS
86

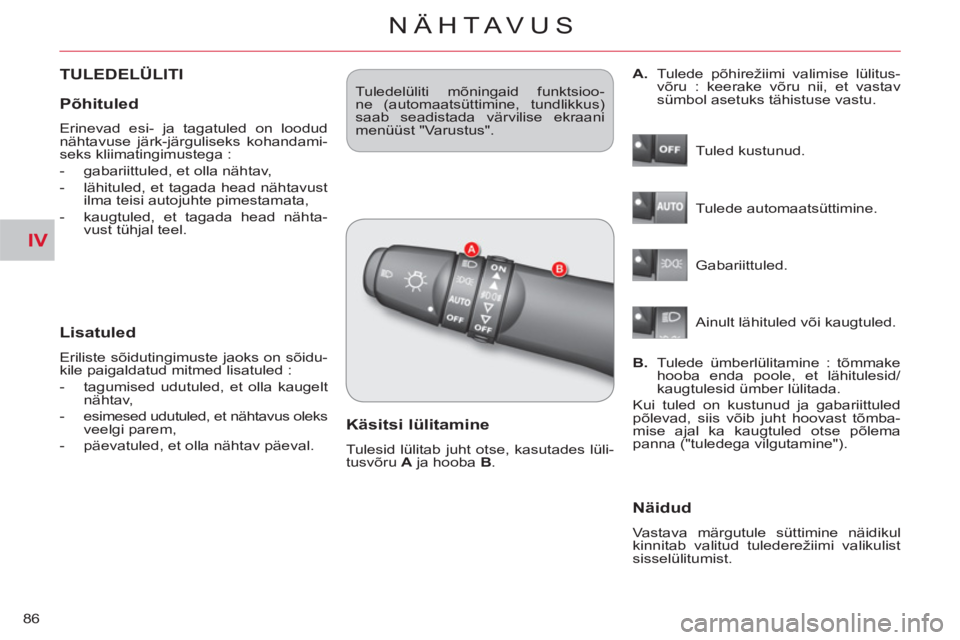

TULEDELÜLITI
L
isatuled
Eriliste sõidutingimuste jaoks on sõidu-
kile paigaldatud mitmed lisatuled :
- tagumised udutuled, et olla kaugelt
nähtav,
- esimesed udutuled, et nähtavus oleks
veelgi parem,
- päevatuled, et olla nähtav päeval.
Tuledelüliti mõningaid funktsioo-
ne (automaatsüttimine, tundlikkus)
saab seadistada värvilise ekraani
menüüst "Varustus".
Käsitsi lülitamine
Tulesid lülitab juht otse, kasutades lüli-
tusvõru A
ja hooba B
. Tuled kustunud.
Tulede automaatsüttimine.
Gabariittuled.
B.
Tulede ümberlülitamine : tõmmake
hooba enda poole, et lähitulesid/
kaugtulesid ümber lülitada.
Kui tuled on kustunud ja gabariittuled
põlevad, siis võib juht hoovast tõmba-
mise ajal ka kaugtuled otse põlema
panna ("tuledega vilgutamine").
Näidud
Vastava märgutule süttimine näidikul
kinnitab valitud tulederežiimi valikulist
sisselülitumist.
A.
Tulede põhirežiimi valimise lülitus-
võru : keerake võru nii, et vastav
sümbol asetuks tähistuse vastu.
Ainult lähituled või kaugtuled.
Põhituled
Erinevad esi- ja tagatuled on loodud
nähtavuse järk-järguliseks kohandami-
seks kliimatingimustega :
- gabariittuled, et olla nähtav,
- lähituled, et tagada head nähtavust
ilma teisi autojuhte pimestamata,
- kaugtuled, et tagada head nähta-
vust tühjal teel.
Page 89 of 244
IV
!
NÄH TAVUS
87

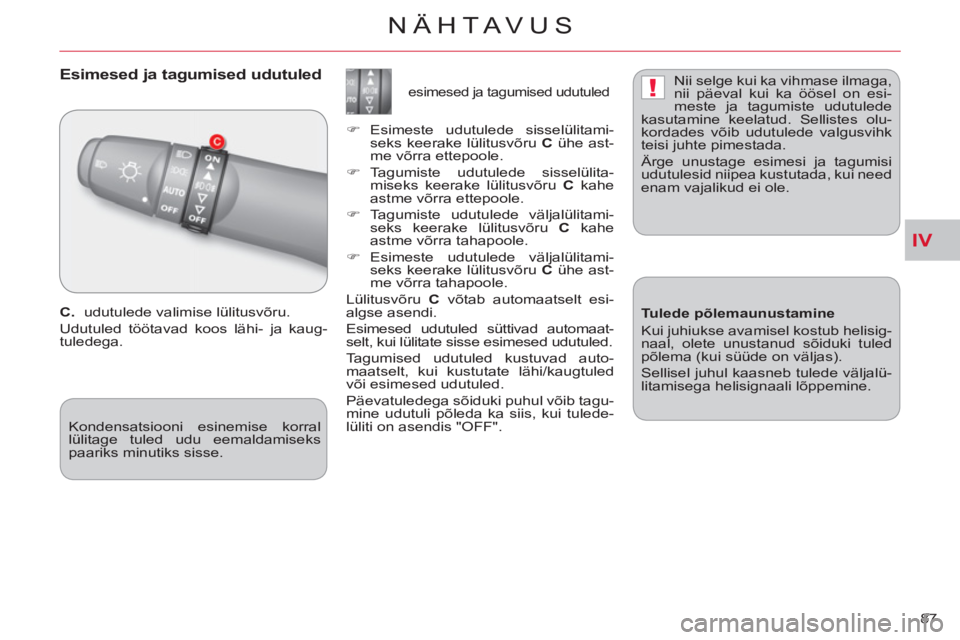

Esimesed ja tagumised udutuled
C.
udutulede valimise lülitusvõru.
Udutuled töötavad koos lähi- ja kaug-
tuledega.
esimesed ja tagumised udutuled
)
Esimeste udutulede sisselülitami-
seks keerake lülitusvõru C
ühe ast-
me võrra ettepoole.
)
Tagumiste udutulede sisselülita-
miseks keerake lülitusvõru C
kahe
astme võrra ettepoole.
)
Tagumiste udutulede väljalülitami-
seks keerake lülitusvõru C
kahe
astme võrra tahapoole.
)
Esimeste udutulede väljalülitami-
seks keerake lülitusvõru C
ühe ast-
me võrra tahapoole.
Lülitusvõru C
võtab automaatselt esi-
algse asendi.
Esimesed udutuled süttivad automaat-
selt, kui lülitate sisse esimesed udutuled.
Tagumised udutuled kustuvad auto-
maatselt, kui kustutate lähi/kaugtuled
või esimesed udutuled.
Päevatuledega sõiduki puhul võib tagu-
mine udutuli põleda ka siis, kui tulede-
lüliti on asendis "OFF".
Nii selge kui ka vihmase ilmaga,
nii päeval kui ka öösel on esi-
meste ja tagumiste udutulede
kasutamine keelatud. Sellistes olu-
kordades võib udutulede valgusvihk
teisi juhte pimestada.
Ärge unustage esimesi ja tagumisi
udutulesid niipea kustutada, kui need
enam vajalikud ei ole.
Tulede põlemaunustamine
Kui juhiukse avamisel kostub helisig-
naal, olete unustanud sõiduki tuled
põlema (kui süüde on väljas).
Sellisel juhul kaasneb tulede väljalü-
litamisega helisignaali lõppemine.
Kondensatsiooni esinemise korral
lülitage tuled udu eemaldamiseks
paariks minutiks sisse.
Page 90 of 244
IV
!
NÄH TAVUS
88
Tulede automaatsüttimine
Päevatuled *
* Olenevalt riigist.
Tulede automaatne kustumine
Kui tuledelüliti on asendus "lähituled või
kaugtuled" ja süüde on asendis "LOCK"
või "ACC" või kui võti süütelukust
eemaldatakse, siis kustuvad tuled auto-
maatselt juhiukse avamisel
. Päevatuledega sõiduki käivitamisel sütti-
vad lähituled.
Näidikul süttib vastav märgutuli.
Juhikoha valgustus (näidikuplokk, mul-
tifunktsionaalne ekraan, kliimaseadme
paneel...) süttib. Gabarittuled ja lähituled süttivad auto-
maatselt, kui välisvalgus nõrgeneb.
Kui väljas on jälle piisavalt valge, siis
kustuvad tuled automaatselt.
Andur asub esiklaasi allosas.
Anduri tundlikkuse reguleerimiseks
pöörduge CITROËN esindusse või kva-
lifi tseeritud töökotta.
Udu või lumesaju korral võib
valgusandur pidada valgust pii-
savaks. Sellisel juhul tuled auto-
maatselt ei sütti.
Ärge katke valgusandurit kinni, sest
siis ei saa andur enam vastavate
funktsioonide tööd juhtida.
Automaatsüttimise tundlikkust saab
seadistada värvilise ekraani menüüst
"Varustus".
