CITROEN C-CROSSER 2012 Notices Demploi (in French)
Manufacturer: CITROEN, Model Year: 2012, Model line: C-CROSSER, Model: CITROEN C-CROSSER 2012Pages: 244, PDF Size: 7.58 MB
Page 31 of 244
I
29

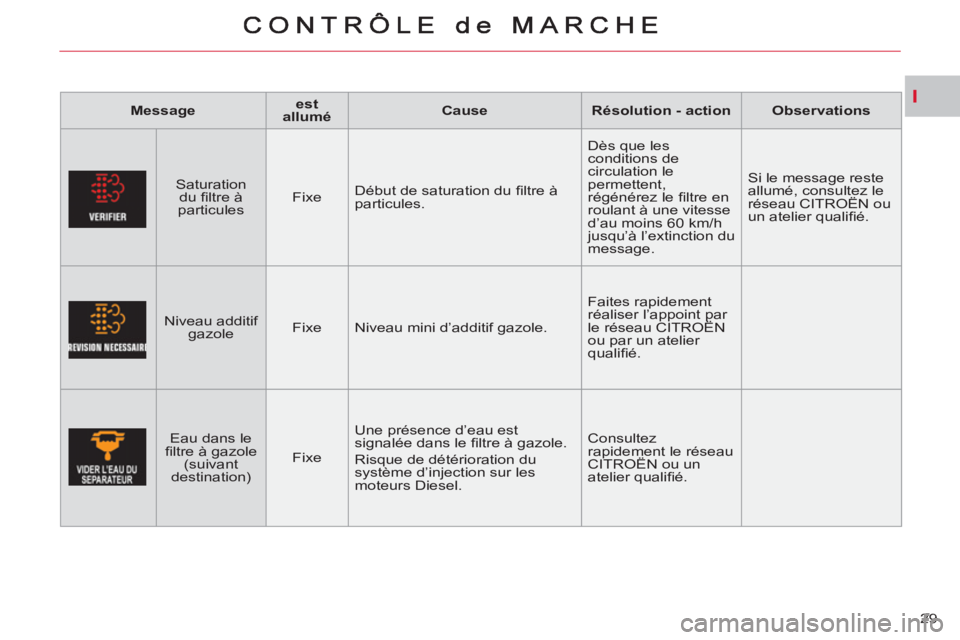

Message
est
allumé
Cause
Résolution - action
Observations
Saturation
du fi ltre à
particules
Fixe Début de saturation du fi ltre à
particules. Dès que les
conditions de
circulation le
permettent,
régénérez le fi ltre en
roulant à une vitesse
d’au moins 60 km/h
jusqu’à l’extinction du
message. Si le message reste
allumé, consultez le
réseau CITROËN ou
un atelier qualifi é.
Niveau additif
gazole
Fixe Niveau mini d’additif gazole. Faites rapidement
réaliser l’appoint par
le réseau CITROËN
ou par un atelier
qualifi é.
Eau dans le
fi ltre à gazole
(suivant
destination)
Fixe Une présence d’eau est
signalée dans le fi ltre à gazole.
Risque de détérioration du
système d’injection sur les
moteurs Diesel. Consultez
rapidement le réseau
CITROËN ou un
atelier qualifi é.
Page 32 of 244
I
CONTRÔLE de MARCHE
30

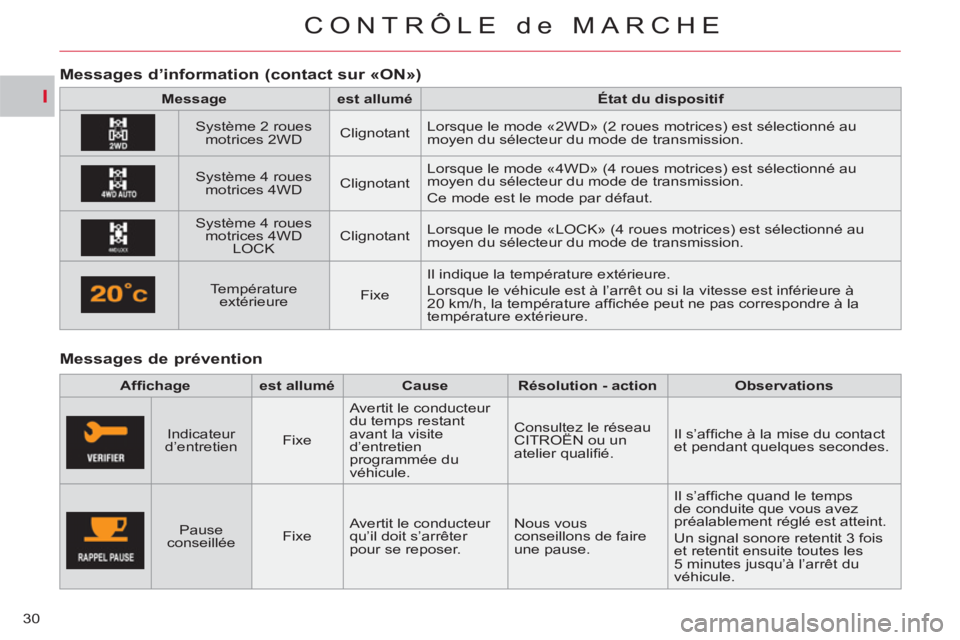

Messages de prévention
Messa
ges d’information (contact sur «ON»)
Message
est allumé
État du dispositif
Système 2 roues
motrices 2WD
Clignotant Lorsque le mode «2WD» (2 roues motrices) est sélectionné au
moyen du sélecteur du mode de transmission.
Système 4 roues
motrices 4WD
Clignotant Lorsque le mode «4WD» (4 roues motrices) est sélectionné au
moyen du sélecteur du mode de transmission.
Ce mode est le mode par défaut.
Système 4 roues
motrices 4WD
LOCK
Clignotant Lorsque le mode «LOCK» (4 roues motrices) est sélectionné au
moyen du sélecteur du mode de transmission.
Température
extérieure
Fixe Il indique la température extérieure.
Lorsque le véhicule est à l’arrêt ou si la vitesse est inférieure à
20 km/h, la température affi chée peut ne pas correspondre à la
température extérieure.
Affi chage
est allumé
Cause
Résolution - action
Observations
Indicateur
d’entretien
Fixe Avertit le conducteur
du temps restant
avant la visite
d’entretien
programmée du
véhicule. Consultez le réseau
CITROËN ou un
atelier qualifi é. Il s’affi che à la mise du contact
et pendant quelques secondes.
Pause
conseillée
Fixe Avertit le conducteur
qu’il doit s’arrêter
pour se reposer. Nous vous
conseillons de faire
une pause.
Il s’affi che quand le temps
de conduite que vous avez
préalablement réglé est atteint.
Un signal sonore retentit 3 fois
et retentit ensuite toutes les
5 minutes jusqu’à l’arrêt du
véhicule.
Page 33 of 244
I
31 Le kilométrage total s’af-
fi che dans la zone 1
de
l’écran et le kilométrage
partiel dans la zone 2
(voir chapitre «Totalisa-
teurs kilométriques»).
Totalisateur kilométrique (A et B)

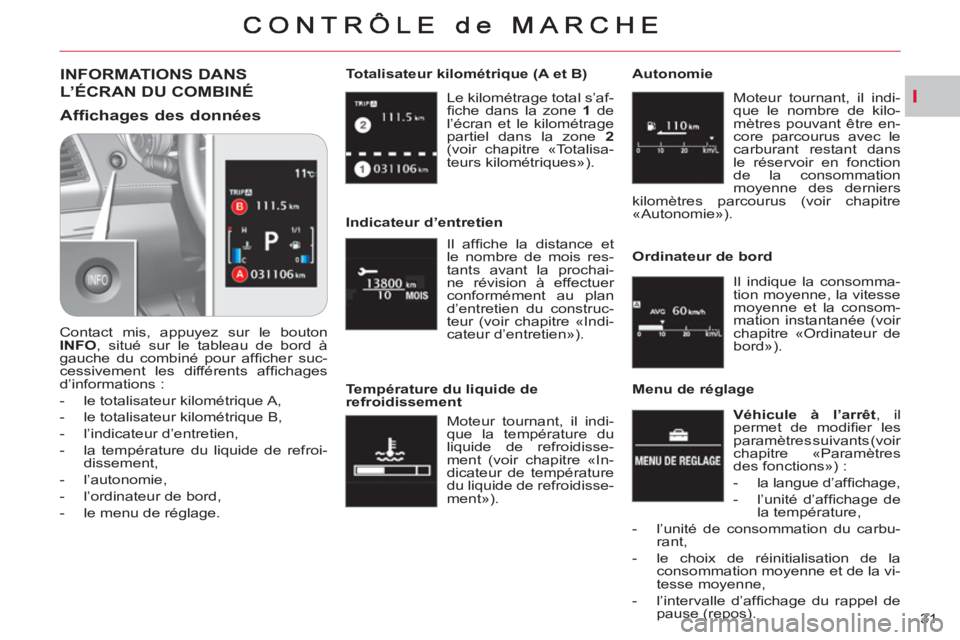

INFORMATIONS DANS
L’ÉCRAN DU COMBINÉ
Affichages des données
Contact mis, appuyez sur le bouton
INFO
, situé sur le tableau de bord à
gauche du combiné pour affi cher suc-
cessivement les différents affi chages
d’informations :
- le totalisateur kilométrique A,
- le totalisateur kilométrique B,
- l’indicateur d’entretien,
- la température du liquide de refroi-
dissement,
- l’autonomie,
- l’ordinateur de bord,
- le menu de réglage. Il affi che la distance et
le nombre de mois res-
tants avant la prochai-
ne révision à effectuer
conformément au plan
d’entretien du construc-
teur (voir chapitre «Indi-
cateur d’entretien»).
Indicateur d’entretien
Moteur tournant, il indi-
que la température du
liquide de refroidisse-
ment (voir chapitre «In-
dicateur de température
du liquide de refroidisse-
ment»).
Température du liquide de
refroidissement Moteur tournant, il indi-
que le nombre de kilo-
mètres pouvant être en-
core parcourus avec le
carburant restant dans
le réservoir en fonction
de la consommation
moyenne des derniers
kilomètres parcourus (voir chapitre
«Autonomie»).
Autonomie
Il indique la consomma-
tion moyenne, la vitesse
moyenne et la consom-
mation instantanée (voir
chapitre «Ordinateur de
bord»).
Ordinateur de bord
Véhicule à l’arrêt
, il
permet de modifi er les
paramètres suivants (voir
chapitre «Paramètres
des fonctions») :
- la langue d’affi chage,
- l’unité d’affi chage de
la température,
- l’unité de consommation du carbu-
rant,
- le choix de réinitialisation de la
consommation moyenne et de la vi-
tesse moyenne,
- l’intervalle d’affi chage du rappel de
pause (repos).
Menu de réglage
Page 34 of 244
I
!
!
CONTRÔLE de MARCHE
32 Le kilométrage total
s’affi che dans la
zone 1
de l’écran et le
kilométrage partiel dans
la zone 2
.

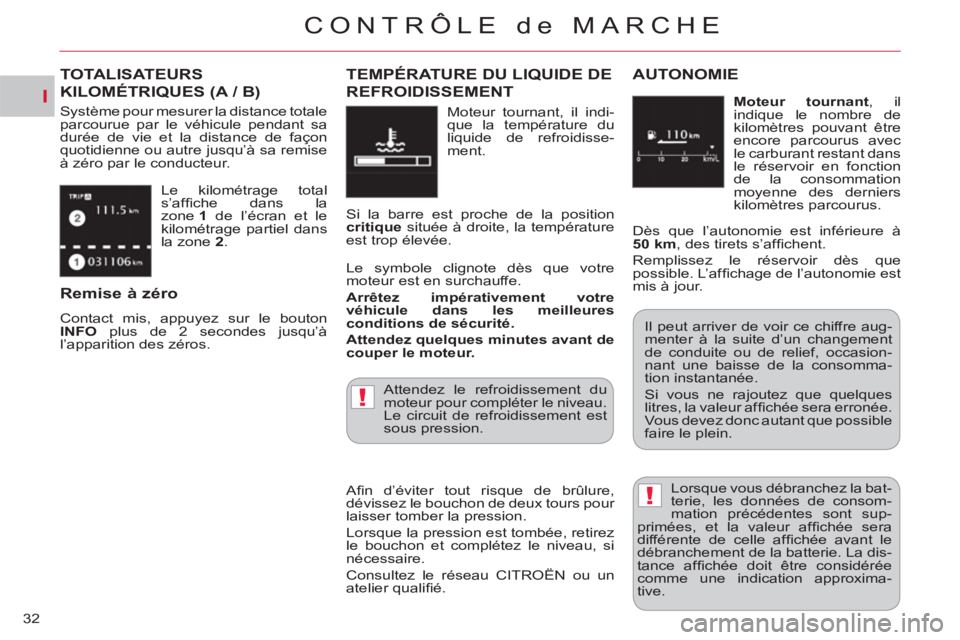

TOTALISATEURS
KILOMÉTRIQUES (A / B)
Système pour mesurer la distance totale
parcourue par le véhicule pendant sa
durée de vie et la distance de façon
quotidienne ou autre jusqu’à sa remise
à zéro par le conducteur.
Remise à zéro
Contact mis, appuyez sur le bouton
INFO
plus de 2 secondes jusqu’à
l’apparition des zéros. Moteur tournant, il indi-
que la température du
liquide de refroidisse-
ment.
TEMPÉRATURE DU LIQUIDE DE
REFROIDI
SSEMENT
Si la barre est proche de la position
critique
située à droite, la température
est trop élevée.
Le symbole clignote dès que votre
moteur est en surchauffe.
Arrêtez impérativement votre
véhicule dans les meilleures
conditions de sécurité.
Attendez quelques minutes avant de
couper le moteur.
Attendez le refroidissement du
moteur pour compléter le niveau.
Le circuit de refroidissement est
sous pression.
Moteur tournant
, il
indique le nombre de
kilomètres pouvant être
encore parcourus avec
le carburant restant dans
le réservoir en fonction
de la consommation
moyenne des derniers
kilomètres parcourus.
AUTONOMIE
Dès que l’autonomie est inférieure à
50 km
, des tirets s’affi chent.
Remplissez le réservoir dès que
possible. L’affi chage de l’autonomie est
mis à jour.
Afi n d’éviter tout risque de brûlure,
dévissez le bouchon de deux tours pour
laisser tomber la pression.
Lorsque la pression est tombée, retirez
le bouchon et complétez le niveau, si
nécessaire.
Consultez le réseau CITROËN ou un
atelier qualifi é. Il peut arriver de voir ce chiffre aug-
menter à la suite d’un changement
de conduite ou de relief, occasion-
nant une baisse de la consomma-
tion instantanée.
Si vous ne rajoutez que quelques
litres, la valeur affi chée sera erronée.
Vous devez donc autant que possible
faire le plein.
Lorsque vous débranchez la bat-
terie, les données de consom-
mation précédentes sont sup-
primées, et la valeur affi chée sera
différente de celle affi chée avant le
débranchement de la batterie. La dis-
tance affi chée doit être considérée
comme une indication approxima-
tive.
Page 35 of 244
I
CONTRÔLE de MARCHE
33

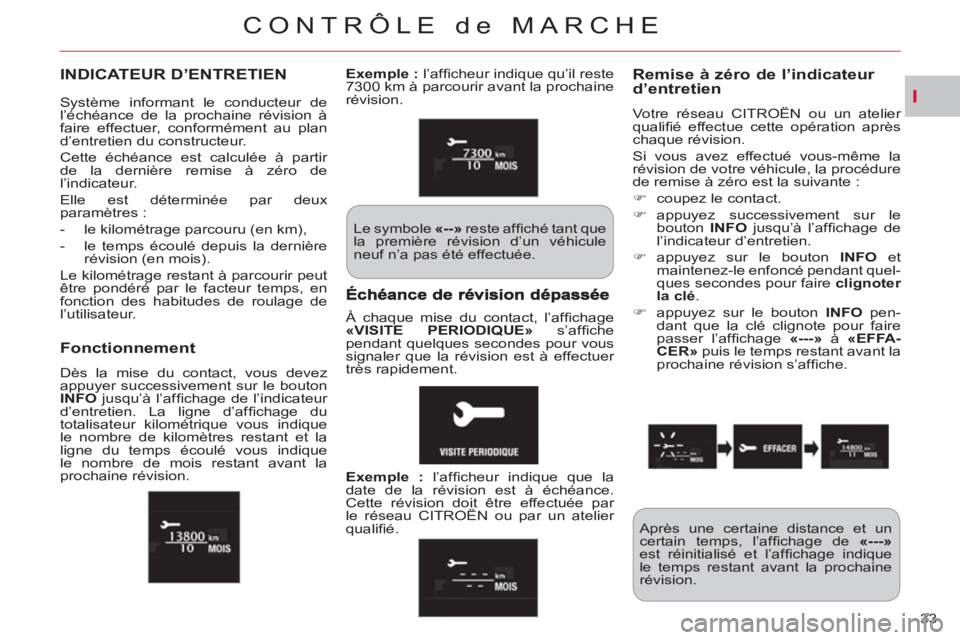

INDICATEUR D’ENTRETIEN Remise à zéro de l’indicateur d’entretien
Votre réseau CITROËN ou un atelier
qualifi é effectue cette opération après
chaque révision.
Si vous avez effectué vous-même la
révision de votre véhicule, la procédure
de remise à zéro est la suivante :
)
coupez le contact.
)
appuyez successivement sur le
bouton INFO
jusqu’à l’affi chage de
l’indicateur d’entretien.
)
appuyez sur le bouton INFO
et
maintenez-le enfoncé pendant quel-
ques secondes pour faire clignoter
la clé
.
)
appuyez sur le bouton INFO
pen-
dant que la clé clignote pour faire
passer l’affi chage «---»
à «EFFA-
CER»
puis le temps restant avant la
prochaine révision s’affi che.
Fonctionnement
Dès la mise du contact, vous devez
appuyer successivement sur le bouton
INFO
jusqu’à l’affi chage de l’indicateur
d’entretien. La ligne d’affi chage du
totalisateur kilométrique vous indique
le nombre de kilomètres restant et la
ligne du temps écoulé vous indique
le nombre de mois restant avant la
prochaine révision.
Après une certaine distance et un
certain temps, l’affi chage de «---»
est réinitialisé et l’affi chage indique
le temps restant avant la prochaine
révision. Système informant le conducteur de
l’échéance de la prochaine révision à
faire effectuer, conformément au plan
d’entretien du constructeur.
Cette échéance est calculée à partir
de la dernière remise à zéro de
l’indicateur.
Elle est déterminée par deux
paramètres :
- le kilométrage parcouru (en km),
- le temps écoulé depuis la dernière
révision (en mois).
Le kilométrage restant à parcourir peut
être pondéré par le facteur temps, en
fonction des habitudes de roulage de
l’utilisateur.
Exemple :
l’affi cheur indique qu’il reste
7300 km à parcourir avant la prochaine
révision.
Le symbole «--»
reste affi ché tant que
la première révision d’un véhicule
neuf n’a pas été effectuée.
Exemple :
l’affi cheur indique que la
date de la révision est à échéance.
Cette révision doit être effectuée par
le réseau CITROËN ou par un atelier
qualifi é. À chaque mise du contact, l’affi chage
«VISITE PERIODIQUE»
s’affi che
pendant quelques secondes pour vous
signaler que la révision est à effectuer
très rapidement.
Page 36 of 244
I
CONTRÔLE de MARCHE
34

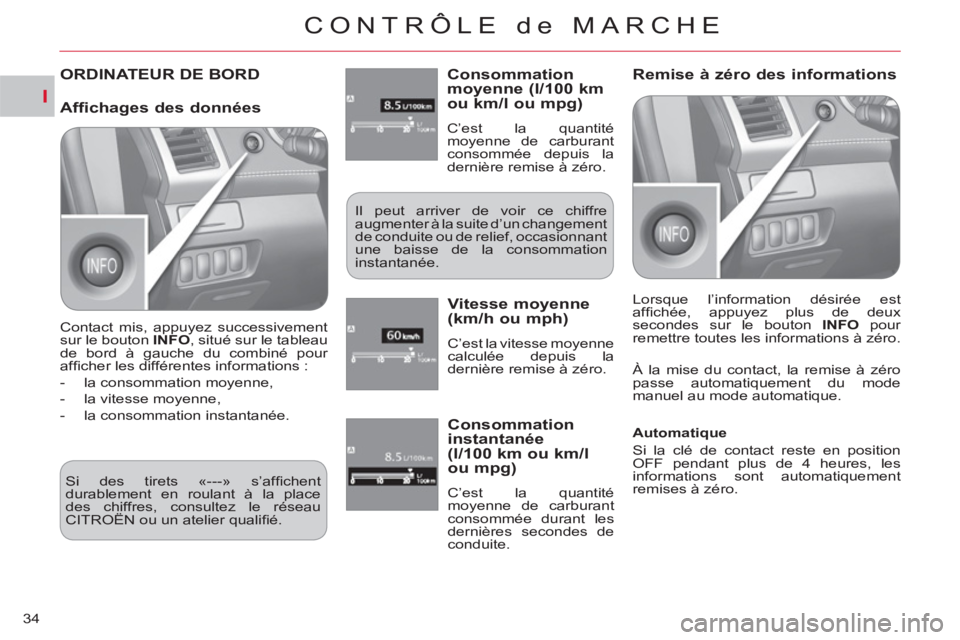

ORDINATEUR DE BORD Consommationmoyenne (l/100 kmou km/l ou mpg)
C’est la quantité
moyenne de carburant
consommée depuis la
dernière remise à zéro.
Il peut arriver de voir ce chiffre
augmenter à la suite d’un changement
de conduite ou de relief, occasionnant
une baisse de la consommation
instantanée.
Vitesse moyenne(km/h ou mph)
C’est la vitesse moyenne
calculée depuis la
dernière remise à zéro.
Remise à zéro des informations
À la mise du contact, la remise à zéro
passe automatiquement du mode
manuel au mode automatique.
Si des tirets «---» s’affi chent
durablement en roulant à la place
des chiffres, consultez le réseau
CITROËN ou un atelier qualifi é.
Consommation instantanée (l/100 km ou km/l
ou mpg)
C’est la quantité
moyenne de carburant
consommée durant les
dernières secondes de
conduite.
Affichages des données
Contact mis, appuyez successivement
sur le bouton INFO
, situé sur le tableau
de bord à gauche du combiné pour
affi cher les différentes informations :
- la consommation moyenne,
- la vitesse moyenne,
- la consommation instantanée. Lorsque l’information désirée est
affi chée, appuyez plus de deux
secondes sur le bouton INFO
pour
remettre toutes les informations à zéro.
Automatique
Si la clé de contact reste en position
OFF pendant plus de 4 heures, les
informations sont automatiquement
remises à zéro.
Page 37 of 244
I
!
CONTRÔLE de MARCHE
35
Véhicule à l’arrêt
, il
permet de modifi er les
paramètres suivants :
- le choix de réinitiali-
sation de la consom-
mation moyenne et
de la vitesse moyen-
ne,
- l’unité de consommation du carbu-
rant,
- l’unité d’affi chage de la température,
- la langue d’affi chage,
- activation/désactivation du son du
bouton INFO
,
- l’intervalle d’affi chage du rappel de
pause (repos),
- rétablir les paramètres construc-
teur.

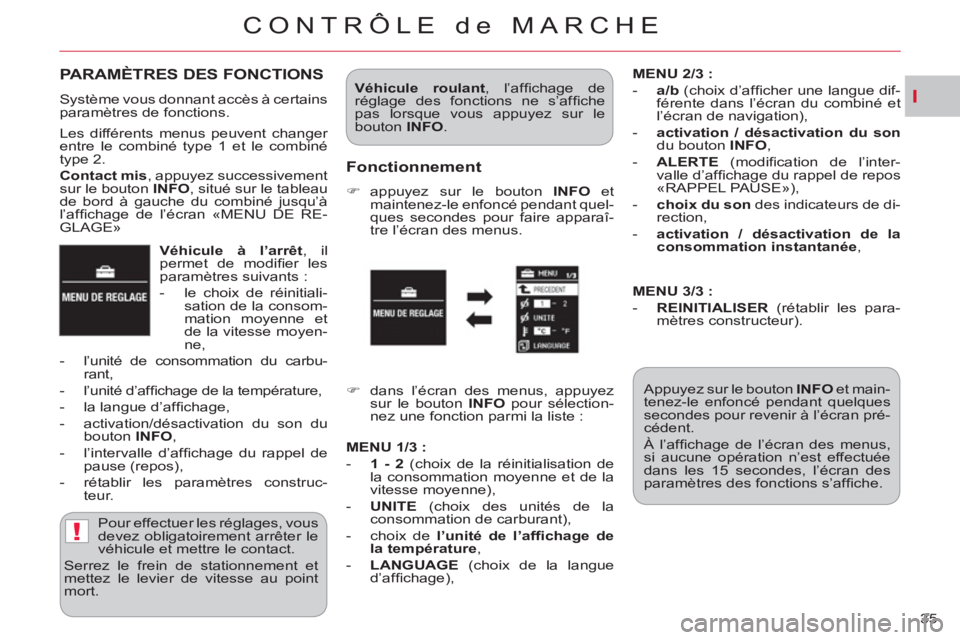

PARAMÈTRES DES FONCTIONS
Système vous donnant accès à certains
paramètres de fonctions.
Pour effectuer les réglages, vous
devez obligatoirement arrêter le
véhicule et mettre le contact.
Serrez le frein de stationnement et
mettez le levier de vitesse au point
mort.
Véhicule roulant
, l’affi chage de
réglage des fonctions ne s’affi che
pas lorsque vous appuyez sur le
bouton INFO
.
Les différents menus peuvent changer
entre le combiné type 1 et le combiné
type 2.
Contact mis
, appuyez successivement
sur le bouton INFO
, situé sur le tableau
de bord à gauche du combiné jusqu’à
l’affi chage de l’écran «MENU DE RE-
GLAGE»
Fonctionnement
)
appuyez sur le bouton INFO
et
maintenez-le enfoncé pendant quel-
ques secondes pour faire apparaî-
tre l’écran des menus.
Appuyez sur le bouton INFO
et main-
tenez-le enfoncé pendant quelques
secondes pour revenir à l’écran pré-
cédent.
À l’affi chage de l’écran des menus,
si aucune opération n’est effectuée
dans les 15 secondes, l’écran des
paramètres des fonctions s’affi che.
)
dans l’écran des menus, appuyez
sur le bouton INFO
pour sélection-
nez une fonction parmi la liste :
MENU 2/3 :
- a/b
(choix d’affi cher une langue dif-
férente dans l’écran du combiné et
l’écran de navigation),
- activation / désactivation du son
du bouton INFO
,
- ALERTE
(modifi cation de l’inter-
valle d’affi chage du rappel de repos
«RAPPEL PAUSE»),
- choix du son
des indicateurs de di-
rection,
- activation / désactivation de la
consommation instantanée
,
MENU 1/3 :
- 1 - 2
(choix de la réinitialisation de
la consommation moyenne et de la
vitesse moyenne),
- UNITE
(choix des unités de la
consommation de carburant),
- choix de l’unité de l’affi chage de
la température
,
- LANGUAGE
(choix de la langue
d’affi chage),
MENU 3/3 :
- REINITIALISER
(rétablir les para-
mètres constructeur).
Page 38 of 244
I
CONTRÔLE de MARCHE
36
Choix des unités de laconsommation de carburant
Vous pouvez choisir entre différentes
unités pour affi cher la consommation
de carburant. Dans l’écran des menus :
)
appuyez sur le bouton INFO
pour
sélectionner «UNITE»
.
)
appuyez sur le bouton INFO
et
maintenez-le enfoncé pendant quel-
ques secondes pour affi cher l’écran
«UNITE»
.
)
appuyez sur le bouton INFO
pour
faire défi ler successivement les
unités (km/L, L/100 km, mpg (US),
mpg (UK) et PRECEDENT).
)
appuyez sur le bouton INFO
et main-
tenez-le enfoncé pendant quelques
secondes pour valider votre sélec-
tion. Dans ce cas, les unités de distance,
de vitesse et de quantité de carburant
seront également modifi ées en
fonction de votre choix d’unité de la
consommation de carburant. En cas de débranchement de la bat-
terie, la mémoire du paramètre est
effacée et l’unité par défaut (km/L)
est automatiquement rétablie.
Choix de l’unité de l’affichage
de la température
Vous pouvez choisir entre différentes
unités pour affi cher la température.
Dans l’écran des menus :
)
appuyez sur le bouton INFO
pour sélectionner le symbole
(thermomètre) de paramètres
de l’unité de la température.
)
appuyez sur le bouton INFO
et main-
tenez-le enfoncé pendant quelques
secondes pour faire défi ler succes-
sivement les unités (°C et °F).
Le mode sélectionné est validé.
En cas de débranchement de la
batterie, la mémoire du paramètre
est effacée et l’unité par défaut (°C)
est automatiquement rétablie.

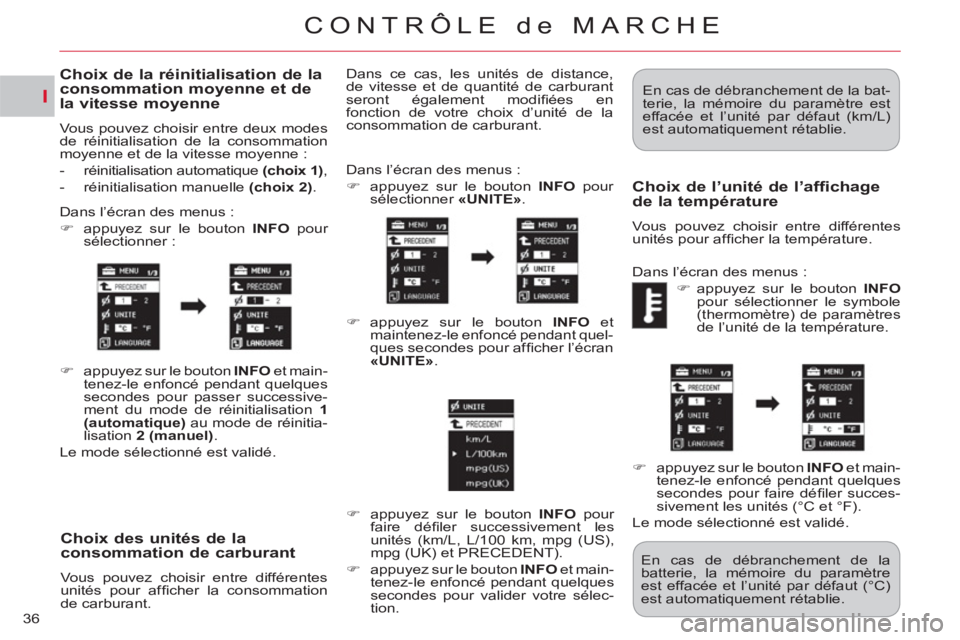

Choix de la réinitialisation de laconsommation moyenne et dela vitesse moyenne
Vous pouvez choisir entre deux modes
de réinitialisation de la consommation
moyenne et de la vitesse moyenne :
- réinitialisation automatique (choix 1)
,
- réinitialisation manuelle (choix 2)
.
Dans l’écran des menus :
)
appuyez sur le bouton INFO
pour
sélectionner :
)
appuyez sur le bouton INFO
et main-
tenez-le enfoncé pendant quelques
secondes pour passer successive-
ment du mode de réinitialisation 1
(automatique)
au mode de réinitia-
lisation 2 (manuel)
.
Le mode sélectionné est validé.
Page 39 of 244
I
CONTRÔLE de MARCHE
37

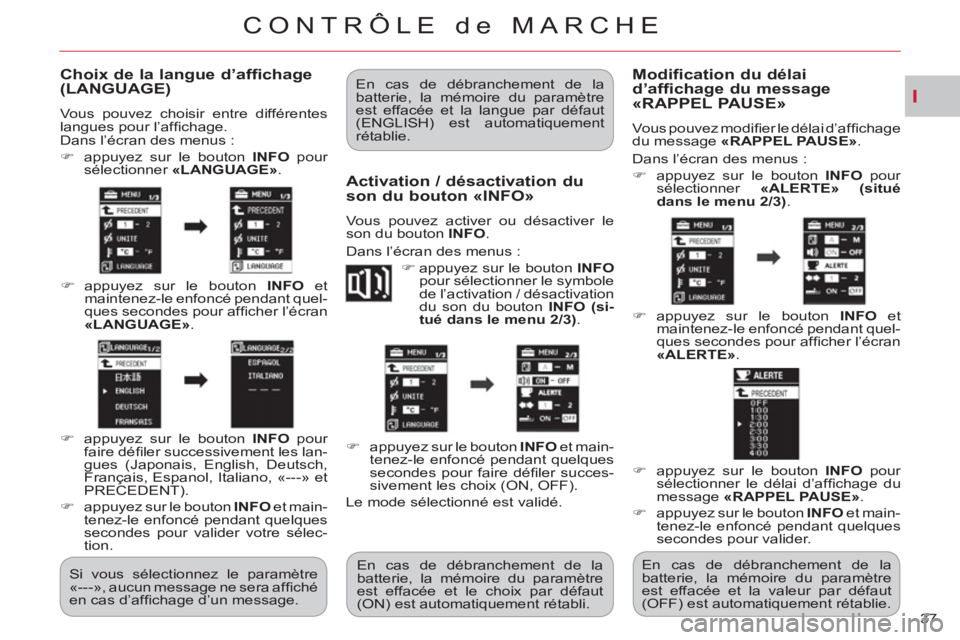

Choix de la langue d’affichage(LANGUAGE)
Vous pouvez choisir entre différentes
langues pour l’affi chage.
Dans l’écran des menus :
)
appuyez sur le bouton INFO
pour
sélectionner «LANGUAGE»
.
)
appuyez sur le bouton INFO
et
maintenez-le enfoncé pendant quel-
ques secondes pour affi cher l’écran
«LANGUAGE»
.
)
appuyez sur le bouton INFO
pour
faire défi ler successivement les lan-
gues (Japonais, English, Deutsch,
Français, Espanol, Italiano, «---» et
PRECEDENT).
)
appuyez sur le bouton INFO
et main-
tenez-le enfoncé pendant quelques
secondes pour valider votre sélec-
tion.
Si vous sélectionnez le paramètre
«---», aucun message ne sera affi ché
en cas d’affi chage d’un message. En cas de débranchement de la
batterie, la mémoire du paramètre
est effacée et la langue par défaut
(ENGLISH) est automatiquement
rétablie.
Activation / désactivation du
son du bouton «INFO»
Vous pouvez activer ou désactiver le
son du bouton INFO
.
Dans l’écran des menus :
)
appuyez sur le bouton INFO
pour sélectionner le symbole
de l’activation / désactivation
du son du bouton INFO
(si-
tué dans le menu 2/3)
.
)
appuyez sur le bouton INFO
et main-
tenez-le enfoncé pendant quelques
secondes pour faire défi ler succes-
sivement les choix (ON, OFF).
Le mode sélectionné est validé.
En cas de débranchement de la
batterie, la mémoire du paramètre
est effacée et le choix par défaut
(ON) est automatiquement rétabli.
Modification du délai
d’affichage du message
«RAPPEL PAUSE»
Vous pouvez modifi er le délai d’affi chage
du message «RAPPEL PAUSE»
.
Dans l’écran des menus :
)
appuyez sur le bouton INFO
pour
sélectionner «ALERTE»
(situé
dans le menu 2/3)
.
)
appuyez sur le bouton INFO
et
maintenez-le enfoncé pendant quel-
ques secondes pour affi cher l’écran
«ALERTE»
.
)
appuyez sur le bouton INFO
pour
sélectionner le délai d’affi chage du
message «RAPPEL PAUSE»
.
)
appuyez sur le bouton INFO
et main-
tenez-le enfoncé pendant quelques
secondes pour valider.
En cas de débranchement de la
batterie, la mémoire du paramètre
est effacée et la valeur par défaut
(OFF) est automatiquement rétablie.
Page 40 of 244
I
CONTRÔLE de MARCHE
38

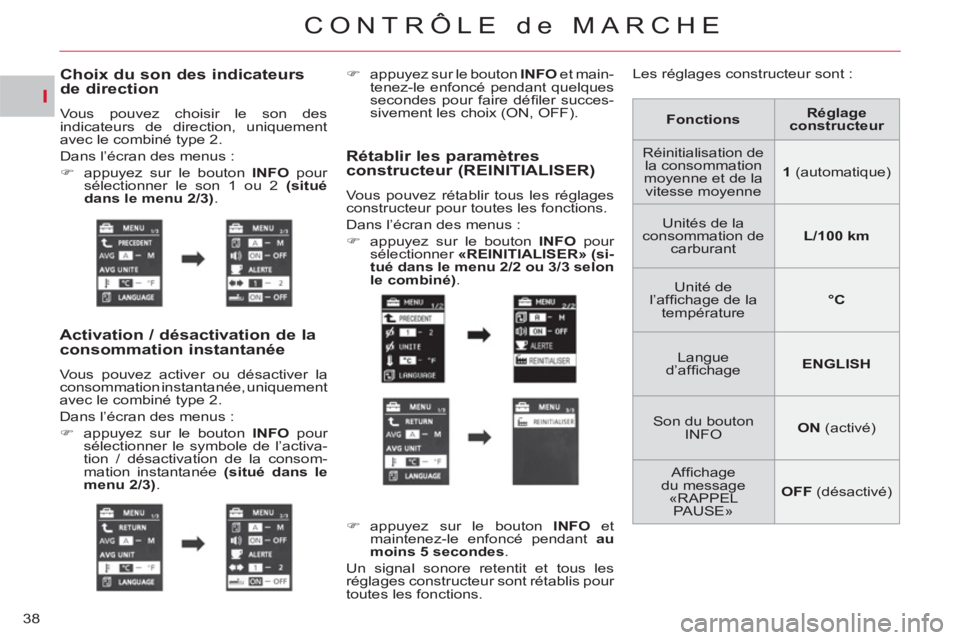

Choix du son des indicateursde direction
Vous pouvez choisir le son des
indicateurs de direction, uniquement
avec le combiné type 2.
Dans l’écran des menus :
)
appuyez sur le bouton INFO
pour
sélectionner le son 1 ou 2 (situé
dans le menu 2/3)
.
Fonctions
Réglage
constructeur
Réinitialisation de
la consommation
moyenne et de la
vitesse moyenne
1
(automatique)
Unités de la
consommation de
carburant
L/100 km
Unité de
l’affi chage de la
température
°C
Langue
d’affi chage
ENGLISH
Son du bouton
INFO
ON
(activé)
Affi chage
du message
«RAPPEL
PAUSE»
OFF
(désactivé)
Activation / désactivation de laconsommation instantanée
Vous pouvez activer ou désactiver la
consommation instantanée, uniquement
avec le combiné type 2.
Dans l’écran des menus :
)
appuyez sur le bouton INFO
pour
sélectionner le symbole de l’activa-
tion / désactivation de la consom-
mation instantanée (situé dans le
menu 2/3)
.
)
appuyez sur le bouton INFO
et main-
tenez-le enfoncé pendant quelques
secondes pour faire défi ler succes-
sivement les choix (ON, OFF).
Rétablir les paramètres constructeur (REINITIALISER)
Vous pouvez rétablir tous les réglages
constructeur pour toutes les fonctions.
Dans l’écran des menus :
)
appuyez sur le bouton INFO
pour
sélectionner «REINITIALISER»
(si-
tué dans le menu 2/2 ou 3/3 selon
le combiné)
. Les réglages constructeur sont :
)
appuyez sur le bouton INFO
et
maintenez-le enfoncé pendant au
moins 5 secondes
.
Un signal sonore retentit et tous les
réglages constructeur sont rétablis pour
toutes les fonctions.
