CITROEN C-ELYSÉE 2017 Návod na použitie (in Slovak)

159

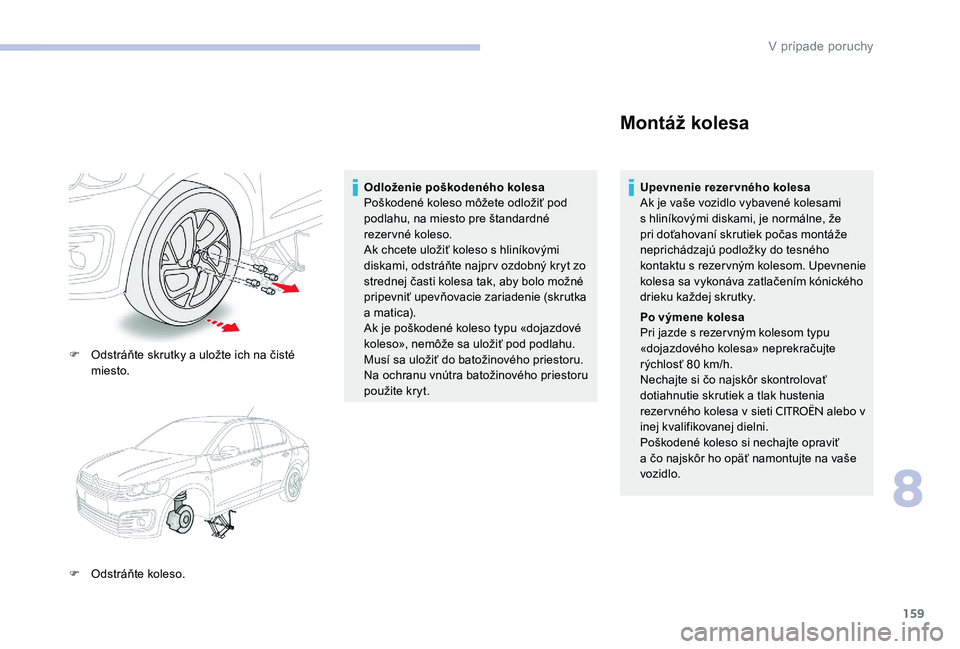

F Odstráňte skrutky a uložte ich na čisté miesto.
F

O
dstráňte koleso. Odloženie poškodeného kolesa
Poškodené koleso môžete odložiť pod
podlahu, na miesto pre štandardné
rezervné koleso.
Ak chcete uložiť koleso s hliníkovými
diskami, odstráňte najprv ozdobný kryt zo
strednej časti kolesa tak, aby bolo možné
pripevniť upevňovacie zariadenie (skrutka
a matica).
Ak je poškodené koleso typu «dojazdové
koleso», nemôže sa uložiť pod podlahu.
Musí sa uložiť do batožinového priestoru.
Na ochranu vnútra batožinového priestoru
použite kryt.
Montáž kolesa
Upevnenie rezer vného kolesa
Ak je vaše vozidlo vybavené kolesami
s hliníkovými diskami, je normálne, že
pri doťahovaní skrutiek počas montáže
neprichádzajú podložky do tesného
kontaktu s rezervným kolesom. Upevnenie
kolesa sa vykonáva zatlačením kónického
drieku každej skrutky.
Po výmene kolesa
Pri jazde s rezervným kolesom typu
«dojazdového kolesa» neprekračujte
rýchlosť 80 km/h.
Nechajte si čo najskôr skontrolovať
dotiahnutie skrutiek a tlak hustenia
rezervného kolesa v sieti
CITROËN alebo v
inej kvalifikovanej dielni.
Poškodené koleso si nechajte opraviť
a

čo najskôr ho opäť namontujte na vaše
vozidlo.
8
V p

160

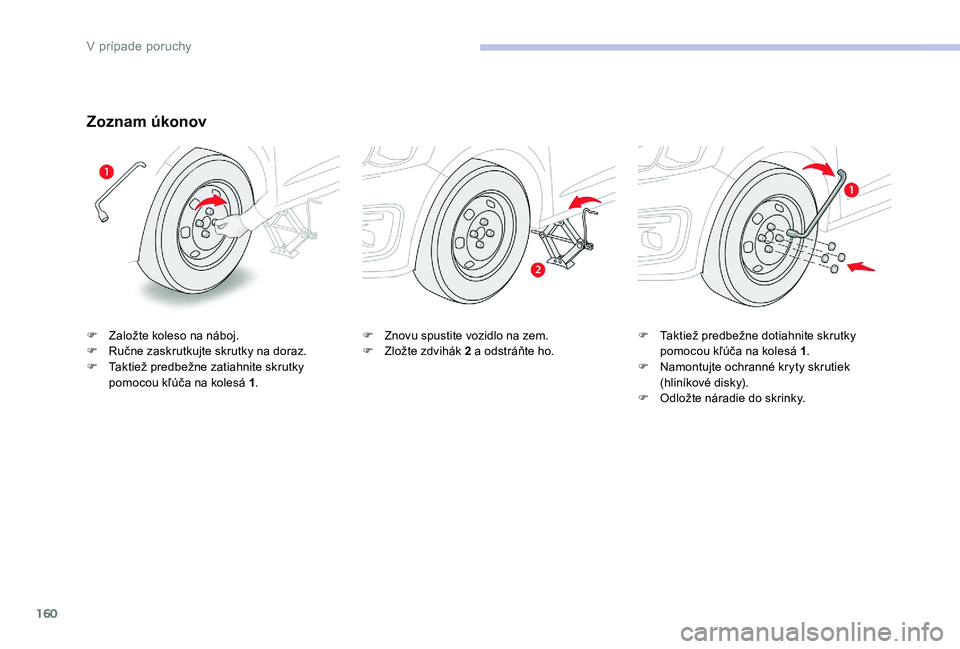

Zoznam úkonov
F Založte koleso na náboj.
F R učne zaskrutkujte skrutky na doraz.
F

T
aktiež predbežne zatiahnite skrutky
pomocou kľúča na kolesá 1 .F
Z novu spustite vozidlo na zem.
F Z ložte zdvihák 2 a odstráňte ho. F
T aktiež predbežne dotiahnite skrutky
pomocou kľúča na kolesá 1 .
F

N
amontujte ochranné kryty skrutiek
(hliníkové disky).
F

O
dložte náradie do skrinky.
V pr

161

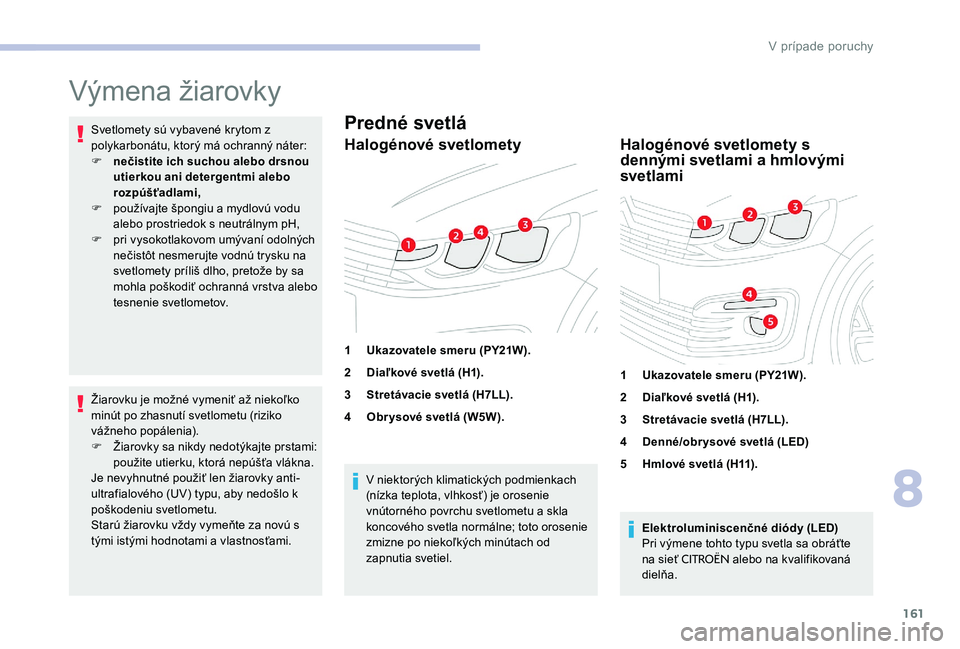

Výmena žiarovky
Svetlomety sú vybavené krytom z
polykarbonátu, ktorý má ochranný náter:
F
n
ečistite ich suchou alebo drsnou
utierkou ani detergentmi alebo
rozpúšťadlami,
F

p
oužívajte špongiu a mydlovú vodu
alebo prostriedok s neutrálnym pH,
F

p
ri vysokotlakovom umývaní odolných
nečistôt nesmerujte vodnú trysku na
svetlomety príliš dlho, pretože by sa
mohla poškodiť ochranná vrstva alebo
tesnenie svetlometov.
Žiarovku je možné vymeniť až niekoľko
minút po zhasnutí svetlometu (riziko
vážneho popálenia).
F

Ž
iarovky sa nikdy nedotýkajte prstami:
použite utierku, ktorá nepúšťa vlákna.
Je nevyhnutné použiť len žiarovky anti-
ultrafialového (UV) typu, aby nedošlo k
poškodeniu svetlometu.
Starú žiarovku vždy vymeňte za novú s
tými istými hodnotami a vlastnosťami. V niektorých klimatických podmienkach
(nízka teplota, vlhkosť) je orosenie
vnútorného povrchu svetlometu a skla
koncového svetla normálne; toto orosenie
zmizne po niekoľkých minútach od
zapnutia svetiel.Predné svetlá
Halogénové svetlomety
1
Ukazovatele smeru (PY21W).
2 Diaľkové svetlá (H1).
3 Stretávacie svetlá (H7LL).
4 Obr ysové svetlá (W5W).
Halogénové svetlomety s
dennými svetlami a hmlovými
svetlami
1Ukazovatele smeru (PY21W).
2 Diaľkové svetlá (H1).
3 Stretávacie svetlá (H7LL).
4 Denné/obr ysové svetlá (LED)
5 Hmlové svetlá (H11).
Elektroluminiscenčné diódy (LED)
Pri výmene tohto typu svetla sa obráťte
na sieť
CITROËN alebo na kvalifikovaná
dielňa.
8
V pr

162

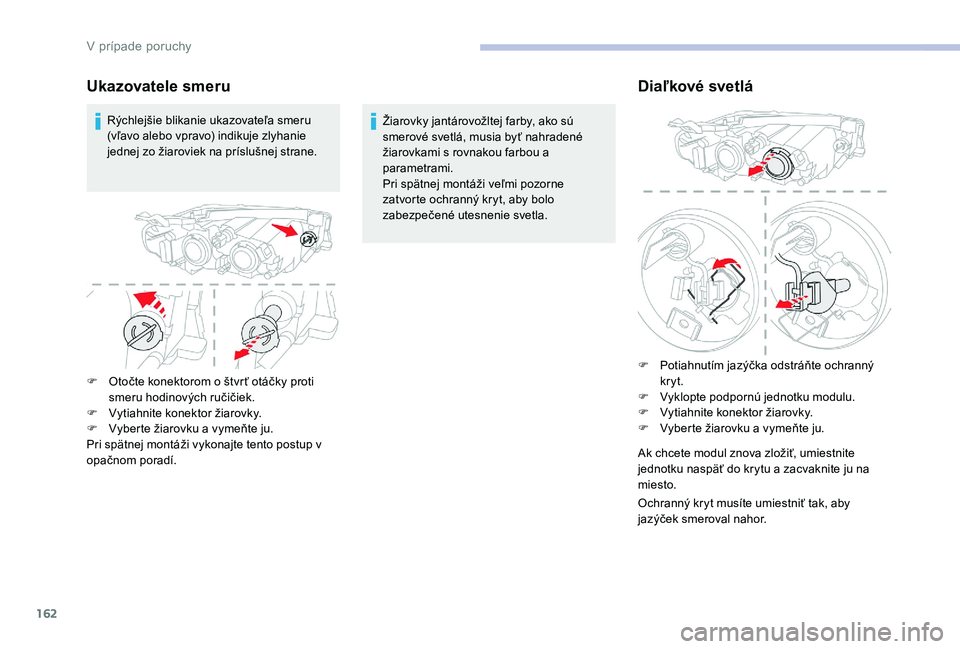

Ukazovatele smeru
Rýchlejšie blikanie ukazovateľa smeru
(vľavo alebo vpravo) indikuje zlyhanie
jednej zo žiaroviek na príslušnej strane.Žiarovky jantárovožltej farby, ako sú
smerové svetlá, musia byť nahradené
žiarovkami s rovnakou farbou a
parametrami.
Pri spätnej montáži veľmi pozorne
zatvorte ochranný kryt, aby bolo
zabezpečené utesnenie svetla.
F

O
točte konektorom o štvr ť otáčky proti
smeru hodinových ručičiek.
F

V
ytiahnite konektor žiarovky.
F

V
yberte žiarovku a vymeňte ju.
Pri spätnej montáži vykonajte tento postup v
opačnom poradí.
Diaľkové svetlá
F Potiahnutím jazýčka odstráňte ochranný kryt.
F

V
yklopte podpornú jednotku modulu.
F

V
ytiahnite konektor žiarovky.
F

V
yberte žiarovku a vymeňte ju.
Ak chcete modul znova zložiť, umiestnite
jednotku naspäť do krytu a zacvaknite ju na
miesto.
Ochranný kryt musíte umiestniť tak, aby
jazýček smeroval nahor.
V p

163

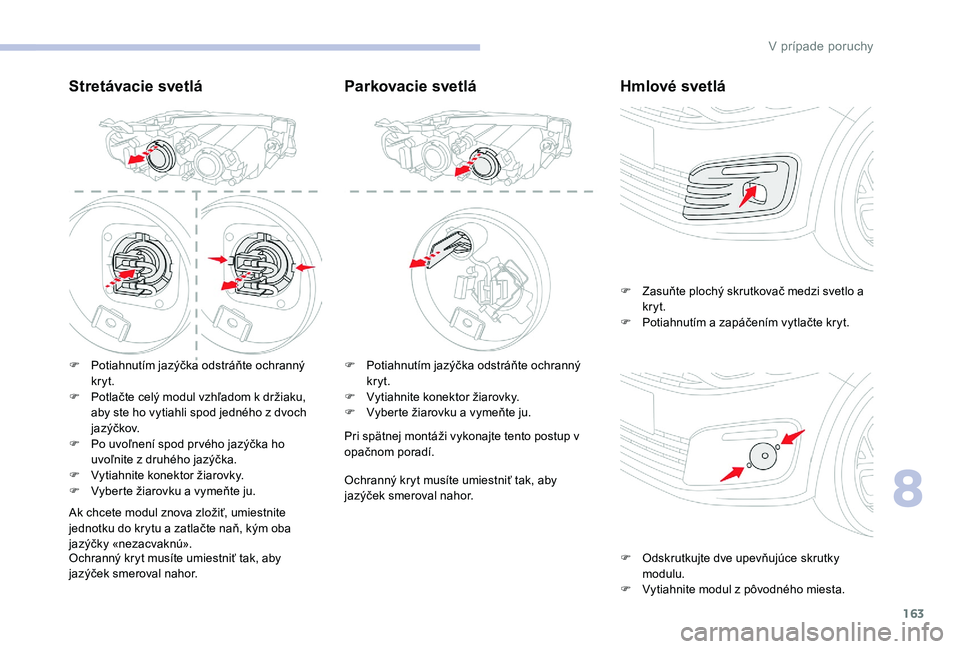

Stretávacie svetlá
F Potiahnutím jazýčka odstráňte ochranný kryt.
F

P
otlačte celý modul vzhľadom k držiaku,
aby ste ho vytiahli spod jedného z dvoch
j a z ýč kov.
F

P
o uvoľnení spod prvého jazýčka ho
uvoľnite z druhého jazýčka.
F

V
ytiahnite konektor žiarovky.
F

V
yberte žiarovku a vymeňte ju.
Ak chcete modul znova zložiť, umiestnite
jednotku do krytu a zatlačte naň, kým oba
jazýčky «nezacvaknú».
Ochranný kryt musíte umiestniť tak, aby
jazýček smeroval nahor.
Parkovacie svetlá
F Potiahnutím jazýčka odstráňte ochranný
kryt.
F

V
ytiahnite konektor žiarovky.
F

V
yberte žiarovku a vymeňte ju.
Pri spätnej montáži vykonajte tento postup v
opačnom poradí.
Ochranný kryt musíte umiestniť tak, aby
jazýček smeroval nahor.
Hmlové svetlá
F Zasuňte plochý skrutkovač medzi svetlo a kryt.
F

P
otiahnutím a zapáčením vytlačte kryt.
F

O
dskrutkujte dve upevňujúce skrutky
modulu.
F

V
ytiahnite modul z pôvodného miesta.
8
V p

164

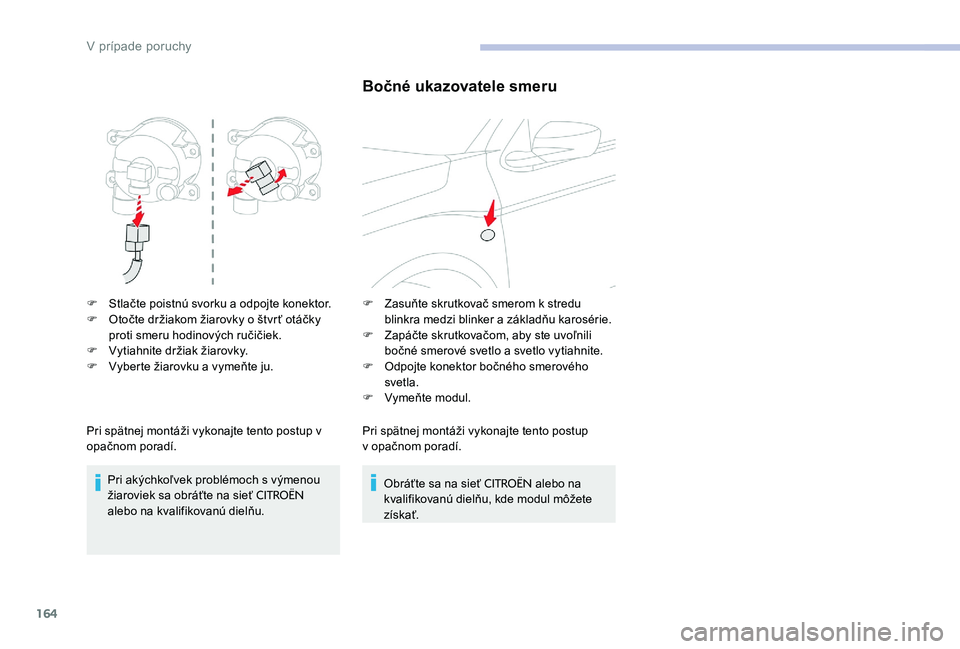

F Stlačte poistnú svorku a odpojte konektor.
F O točte držiakom žiarovky o štvr ť otáčky
proti smeru hodinových ručičiek.
F

V
ytiahnite držiak žiarovky.
F

V
yberte žiarovku a vymeňte ju.
Pri spätnej montáži vykonajte tento postup v
opačnom poradí. Pri akýchkoľvek problémoch s výmenou
žiaroviek sa obráťte na sieť
CITROËN
alebo na kvalifikovanú dielňu.
Bočné ukazovatele smeru
F Zasuňte skrutkovač smerom k stredu blinkra medzi blinker a základňu karosérie.
F

Z
apáčte skrutkovačom, aby ste uvoľnili
bočné smerové svetlo a svetlo vytiahnite.
F

O
dpojte konektor bočného smerového
svetla.
F

Vy
meňte modul.
Pri spätnej montáži vykonajte tento postup
v
opačnom poradí. Obráťte sa na sieť
CITROËN alebo na
kvalifikovanú dielňu, kde modul môžete
získať.
V pr

165

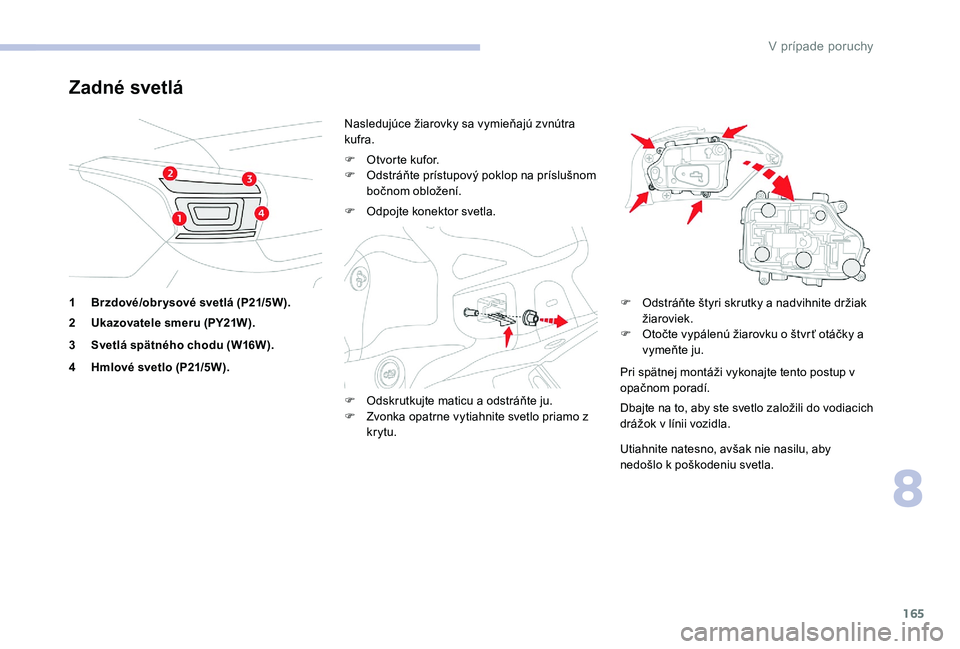

Zadné svetlá
1Brzdové/obr ysové svetlá (P21/5W).
2 Ukazovatele smeru (PY21W).
3 Svetlá spätného chodu (W16W).
4 Hmlové svetlo (P21/5W). Nasledujúce žiarovky sa vymieňajú zvnútra
kufra.
F

O
tvorte kufor.
F
O
dstráňte prístupový poklop na príslušnom
bočnom obložení.
F
O
dpojte konektor svetla.
F
O
dskrutkujte maticu a odstráňte ju.
F

Z
vonka opatrne vytiahnite svetlo priamo z
krytu. F
O dstráňte štyri skrutky a nadvihnite držiak
žiaroviek.
F

O
točte vypálenú žiarovku o štvr ť otáčky a
vymeňte ju.
Pri spätnej montáži vykonajte tento postup v
opačnom poradí.
Dbajte na to, aby ste svetlo založili do vodiacich
drážok v línii vozidla.
Utiahnite natesno, avšak nie nasilu, aby
nedošlo k poškodeniu svetla.
8
V pr

166

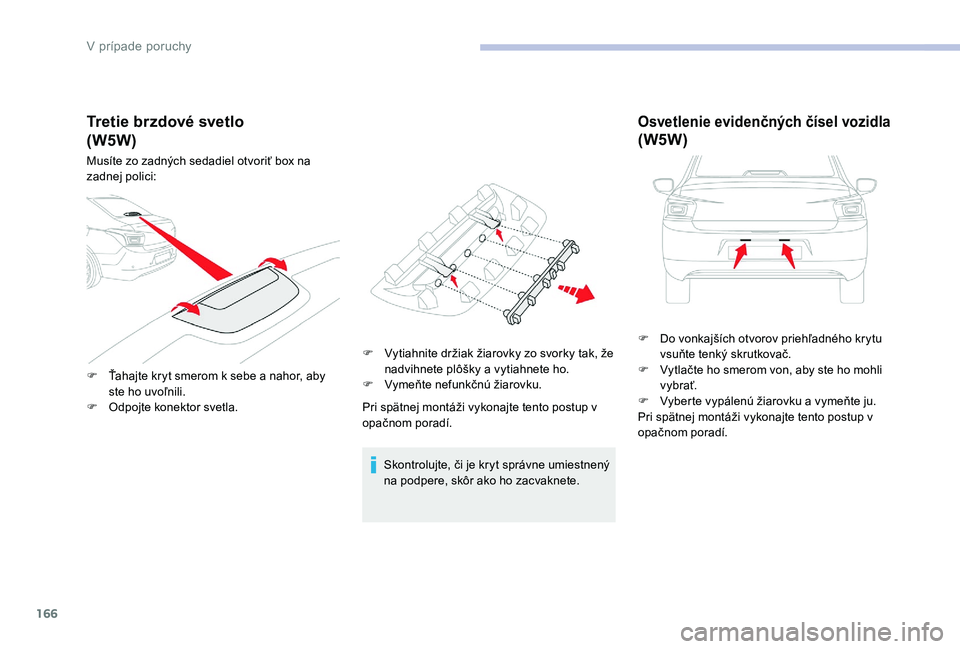

Tretie brzdové svetlo
Musíte zo zadných sedadiel otvoriť box na
zadnej polici:
F
Ť
ahajte kryt smerom k sebe a nahor, aby
ste ho uvoľnili.
F

O
dpojte konektor svetla. F

V
ytiahnite držiak žiarovky zo svorky tak, že
nadvihnete plôšky a vytiahnete ho.
F

V
ymeňte nefunkčnú žiarovku.
Pri spätnej montáži vykonajte tento postup v
opačnom poradí.
Skontrolujte, či je kryt správne umiestnený
na podpere, skôr ako ho zacvaknete.
Osvetlenie evidenčných čísel vozidla
(W5W)
F Do vonkajších otvorov priehľadného krytu vsuňte tenký skrutkovač.
F

V
ytlačte ho smerom von, aby ste ho mohli
v ybrať.
F

V
yberte vypálenú žiarovku a vymeňte ju.
Pri spätnej montáži vykonajte tento postup v
opačnom poradí.
(W5W)
V p

167

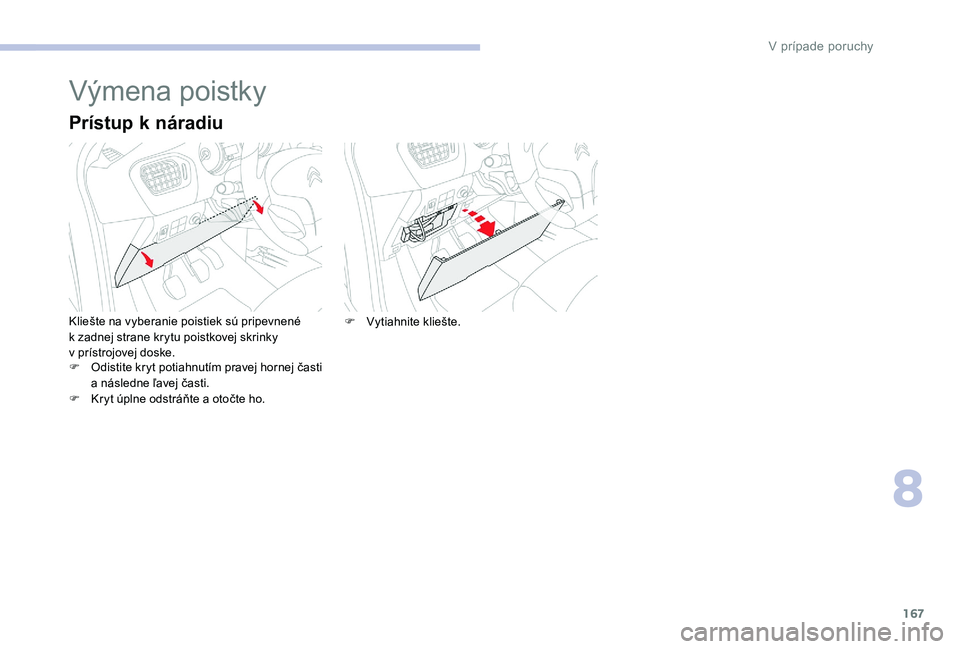

Výmena poistky
Prístup k náradiu
Kliešte na vyberanie poistiek sú pripevnené
k zadnej strane krytu poistkovej skrinky
v prístrojovej doske.
F

O
distite kryt potiahnutím pravej hornej časti
a následne ľavej časti.
F

K
ryt úplne odstráňte a otočte ho. F
Vy tiahnite kliešte.
8
V p

168

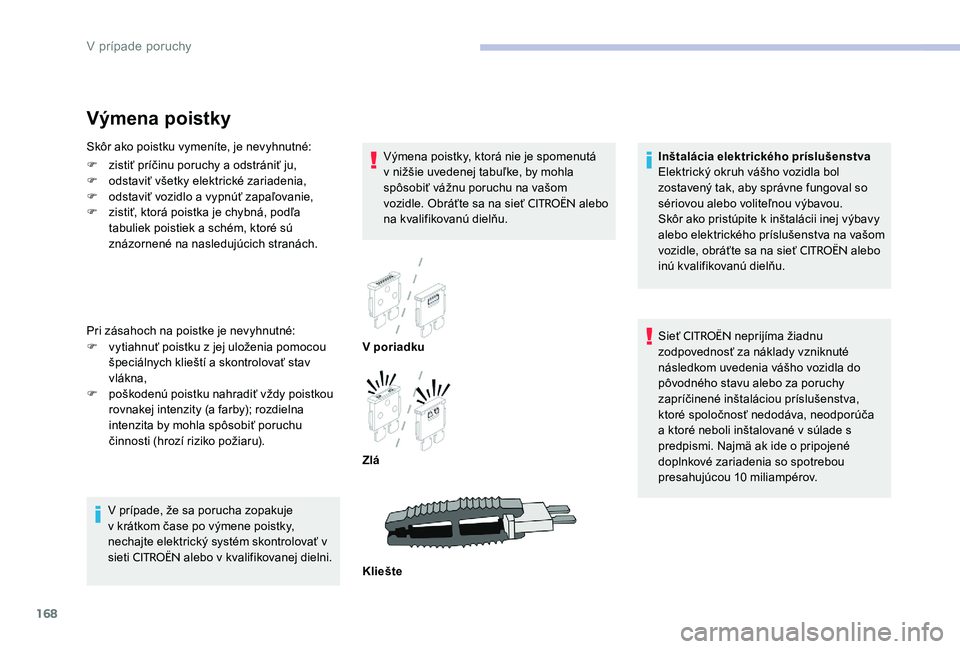

Výmena poistky
Výmena poistky, ktorá nie je spomenutá
v nižšie uvedenej tabuľke, by mohla
spôsobiť vážnu poruchu na vašom
vozidle. Obráťte sa na sieť
CITROËN alebo
na kvalifikovanú dielňu.
V prípade, že sa porucha zopakuje
v

krátkom čase po výmene poistky,
nechajte elektrický systém skontrolovať v
sieti
CITROËN alebo v kvalifikovanej dielni. V poriadku
Zlá
Kliešte
Skôr ako poistku vymeníte, je nevyhnutné:
F

z

istiť príčinu poruchy a odstrániť ju,
F

o

dstaviť všetky elektrické zariadenia,
F

o

dstaviť vozidlo a vypnúť zapaľovanie,
F

z

istiť, ktorá poistka je chybná, podľa
tabuliek poistiek a schém, ktoré sú
znázornené na nasledujúcich stranách.
Pri zásahoch na poistke je nevyhnutné:
F

v

ytiahnuť poistku z jej uloženia pomocou
špeciálnych klieští a skontrolovať stav
vlákna,
F

p

oškodenú poistku nahradiť vždy poistkou
rovnakej intenzity (a farby); rozdielna
intenzita by mohla spôsobiť poruchu
činnosti (hrozí riziko požiaru). Inštalácia elektrického príslušenstva
Elektrický okruh vášho vozidla bol
zostavený tak, aby správne fungoval so
sériovou alebo voliteľnou výbavou.
Skôr ako pristúpite k inštalácii inej výbavy
alebo elektrického príslušenstva na vašom
vozidle, obráťte sa na sieť
CITROËN alebo
inú kvalifikovanú dielňu.
Sieť
CITROËN neprijíma žiadnu
zodpovednosť za náklady vzniknuté
následkom uvedenia vášho vozidla do
pôvodného stavu alebo za poruchy
zapríčinené inštaláciou príslušenstva,
ktoré spoločnosť nedodáva, neodporúča
a ktoré neboli inštalované v súlade s
predpismi. Najmä ak ide o pripojené
doplnkové zariadenia so spotrebou
presahujúcou 10 miliampérov.
