CITROEN C-ZERO 2011 Libretti Di Uso E manutenzione (in Italian)

.In breve
9

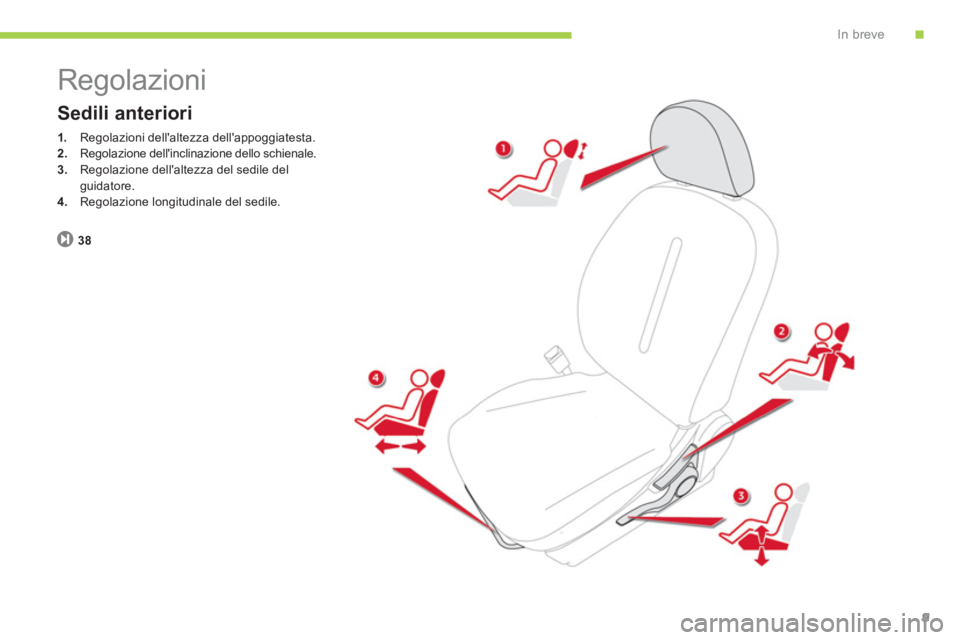

Regolazioni


Sedili anteriori
38
1.
Regolazioni dell'altezza dell'appoggiatesta.2.Regolazione dell'inclinazione dello schienale.3.Regolazione dell'altezza del sedile delguidatore. 4.
Regolazione longitudinale del sedile.

In breve
10

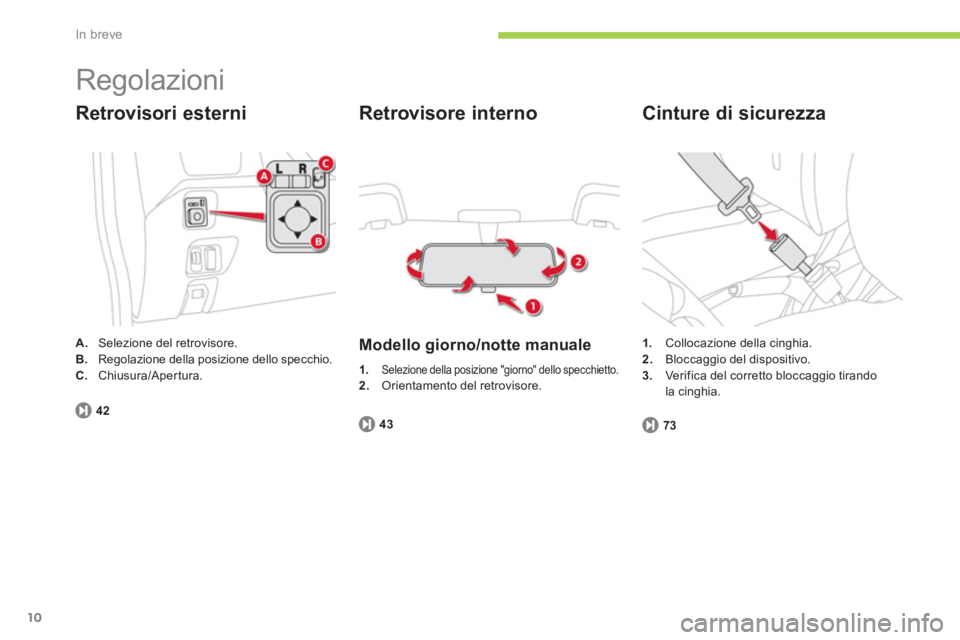

Regolazioni
Retrovisori esterni
A.
Selezione del retrovisore.B.Regolazione della posizione dello specchio.C.Chiusura/Apertura.
42


Retrovisore interno


Modello giorno/notte manuale
1.Selezione della posizione "giorno" dello specchietto.2.
Orientamento del retrovisore.
43
1.
Collocazione della cinghia.2.Bloccaggio del dispositivo. 3.Verifica del corretto bloccaggio tirando
la cinghia.

Cinture di sicurezza
73

.In breve
11

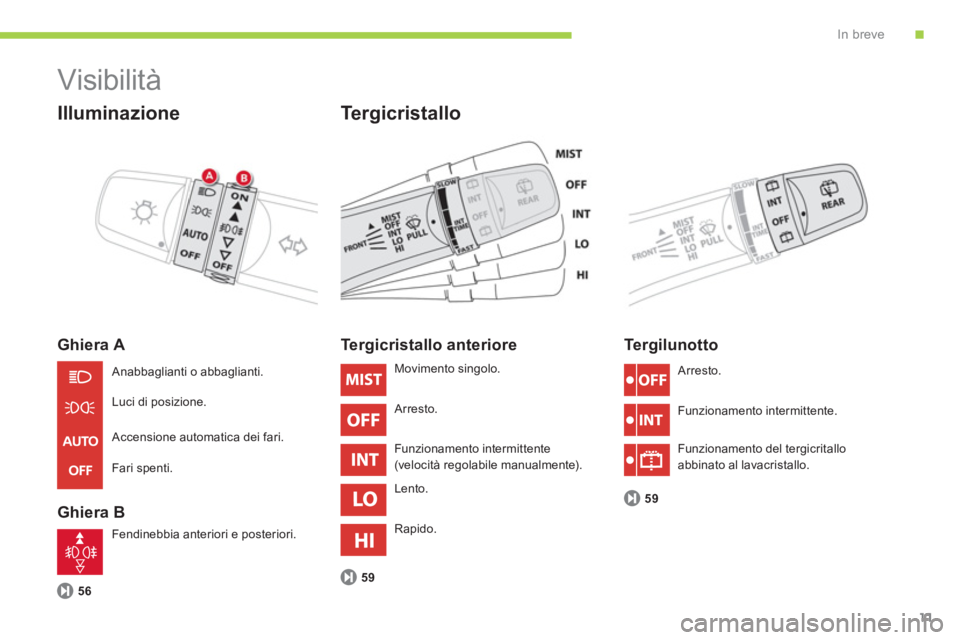

Visibilità


Illuminazione


Ghiera A

Ghiera B
Te rgicristallo
56
Te rgicristallo anteriore
59


Te rgilunotto
59

Anabbaglianti o abbaglianti.
Luci di posizione.
A
ccensione automatica dei fari.
Fari spenti.
Fendinebbia anteriori e posteriori.
Arresto.
F
unzionamento intermittente.
Funzionamento del ter
gicritallo abbinato al lavacristallo. Movimento singolo.

Arresto.

Funzionamento intermittente(velocità regolabile manualmente).

Lento.

Rapido.

In breve
12

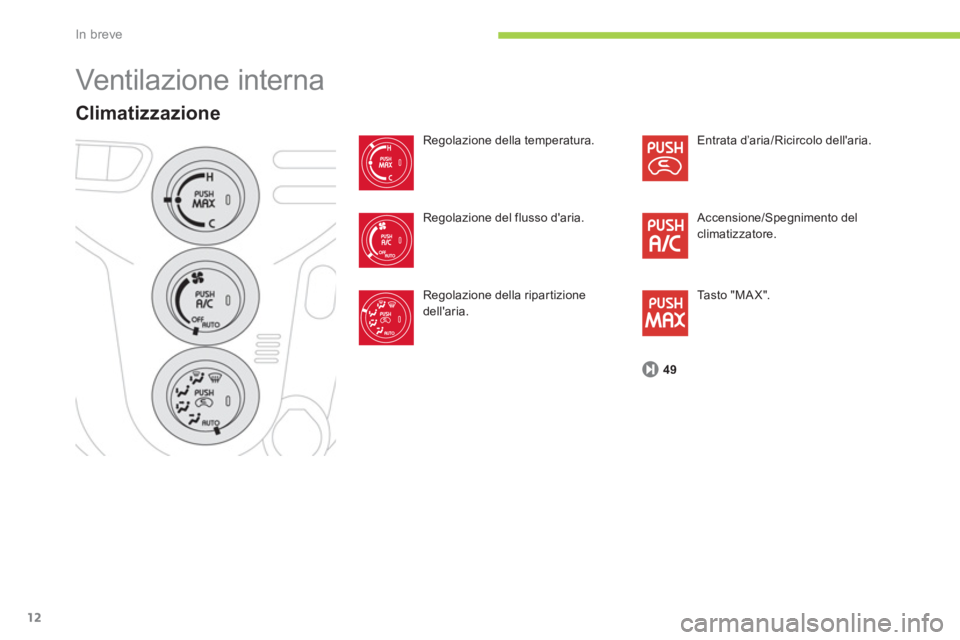

Ventilazione interna
Climatizzazione
Regolazione della temperatura.
Re
golazione del flusso d'aria.
Re
golazione della ripartizionedell'aria. Entrata d’aria
/Ricircolo dell'aria.
Accensione/Spe
gnimento delclimatizzatore.
T
asto "MAX".
49

.In breve
13
Sicurezza dei passeggeri
1.
Apertura del cassettino portaoggetti. 2.Inserimento della chiave. 3.Selezione della posizione:"ON"(attivazione), con passeggeroanteriore o seggiolino per bambiniposizionato in senso di marcia,"OFF"
(disattivazione), con seggiolino per bambini con schienale verso la strada.


Airbag lato passeggero anteriore

Due anelli A
, situati tra lo schienale e la seduta
del sedile del veicolo permettono di fissare un
seggiolino per bambini ISOFIX.
Un anello B permette il fissaggio della cinghia alta chiamata TOP TETHER.


Fissaggi ISOFIX
77
Sicurezza bambini
A.
Bloccaggio.
B. Sbloccaggio.
6
8
65

In breve
14

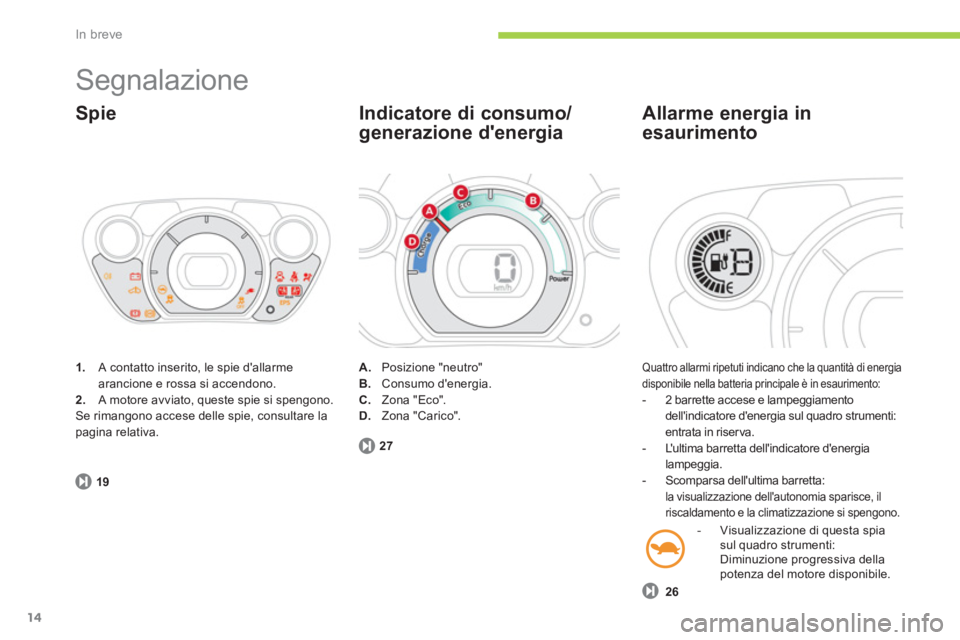

Segnalazione
1.
A contatto inserito, le spie d'allarmearancione e rossa si accendono.2.
A motore avviato, queste spie si spengono.
Se rimangono accese delle spie, consultare la
pagina relativa.
Spie
19A
. Posizione "neutro"
B. Consumo d'energia.C.
Zona "Eco". D.Zona "Carico".


Indicatore di consumo/
generazione d'energia
27
Quattro allarmi ripetuti indicano che la quantità di energia
disponibile nella batteria principale è in esaurimento:


- 2 barrette accese e lampeggiamentodell'indicatore d'energia sul quadro strumenti:

entrata in riserva.

- L'ultima barretta dell'indicatore d'energia lampeggia.

- Scomparsa dell'ultima barretta: la visualizzazione dell'autonomia sparisce, il riscaldamento e la climatizzazione si spengono.


Allarme energia in
esaurimento
-Visualizzazione di questa spiasul quadro strumenti: Diminuzione progressiva della
potenza del motore disponibile.
26

.In breve
15
Confort di guida
P.Parking (Parcheggio).
Per uscire da questa posizione, è
necessario premere il pedale del freno.R. Reverse (Retromarcia). N. Neutral (Folle).D. Drive (Marcia in avanti).


Selettore delle Marce
54- V
erificare che la leva di selezione dellemarce sia in posizione P.P- Inserire la chiave nel contattore.
- Girare la chiave fino alla posizione 4(START).- Trattenerla così per alcuni secondi, fino
all'accensione della spia "READY " el'emissione di un segnale sonoro.
- Rilasciare la chiave.
Il contattore si riposiziona automaticamente
sulla posizione 3 (ON) .
Avviamento del motore
52



- Immobilizzare il veicolo.

- Tenere il pedale del freno premuto.

- P
osizionare la leva di selezione delle marce su P.P

- Inserire il freno di stazionamento.

- Girare la chiave in senso antiorario fino allaposizione LOCK.


Spegnimento del motore
52

i!
!
!
!
In breve
16

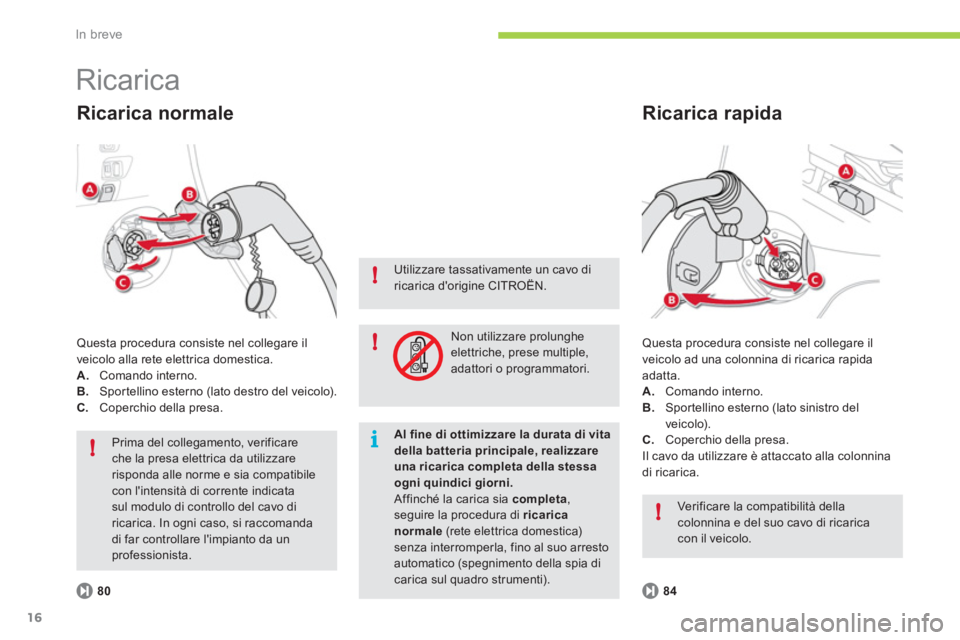

Ricarica
Questa procedura consiste nel collegare il
veicolo ad una colonnina di ricarica rapida
adatta.A.Comando interno. B.Spor tellino esterno (lato sinistro del
veicolo). C.Coperchio della presa.
Il cavo da utilizzare è attaccato alla colonnina di ricarica.


Ricarica rapida
84
Questa procedura consiste nel collegare il
veicolo alla rete elettrica domestica.A. Comando interno.B.
Sportellino esterno (lato destro del veicolo).C.Coperchio della presa.
Ricarica normale
80
Al fine di ottimizzare la durata di vita della batteria principale, realizzare una ricarica completa della stessa ogni quindici giorni.
Affinché la carica sia completa
, seguire la procedura di ricaricanormale(rete elettrica domestica)senza interromperla, fino al suo arresto automatico (spegnimento della spia dicarica sul quadro strumenti).
Prima del collegamento, verificareche la presa elettrica da utilizzare risponda alle norme e sia compatibile con l'intensità di corrente indicata sul modulo di controllo del cavo diricarica. In ogni caso, si raccomanda
di far controllare l'impianto da un professionista.


Verificare la compatibilità dellacolonnina e del suo cavo di ricarica con il veicolo.

Utilizzare tassativamente un cavo diricarica d'origine CITROËN.
Non utilizzare prolunghe elettriche, prese multiple, adattori o programmatori.

.In breve
17





Per una guida in economia e per una maggiore autonomia Consigli pratici da applicare quotidianamente per ottimizzare l'autonomia del veicolo preser vando l'energia della batteria.


Adottare uno stile di guida
tran
quillo
Il consumo elettrico del veicolo dipende molto
dal tipo di percorso, dal tipo di guida e dalla
velocità.
In ogni caso, adottare uno stile di guida
tranquillo.
Preferire la zona "Eco"
dell'indicatore diconsumo/generazione d'energia: premere ilpedale dell'acceleratore progressivamente, senza strappi e, se le condizioni lo permettono,
guidare a velocità regolare e moderata.
Recuperare l'energia
Guidando con accor tezza e prevedendo irallentamenti si recupera più energia e siaumenta l'autonomia.
Utilizzare la zona "Carica"dell'indicatore
di consumo/generazione d'energia appenapossibile: prevedere i rallentamenti e, se lecondizioni lo permettono, privilegiare il freno
m
otore.

Gestire l'utilizzo degli
equipaggiamenti elettrici

Il riscaldamento e l'aria condizionatafunzionano grazie all'energia proveniente dalla
batteria principale.
Un utilizzo eccessivo riduce si
gnificativamente
l’autonomia del veicolo. Spegnerli quindi non
appena è stato raggiunto il livello di confort
desiderato e verificare la loro regolazione ad ogni avviamento.
Saper gestire anche l'utilizzo del
disappannamento, dello sbrinamento e del
riscaldamento del sedile.


Limitare le cause del
consumo in eccesso

Come per ogni veicolo, limitare il carico trasportato e diminuire la resistenza aerodinamica (vetri aperti
ad una velocità superiore a 50 km/h, barre del
tetto, portabagagli sul tetto, …).

Rispettare i consigli per la
manutenzione

Verificare regolarmente la pressione di gonfiaggio dei pneumatici e seguire il
programma delle operazioni di manutenzione
raccomandate da CITROËN.

Spie di funzionamento
18








Quadro strumenti
1.Indicatore del livello di carica della batteria principale.
Promemoria della posizione del
selettore di marcia.2. Indicatore di consumo/produzione d'energia.3.Indicatore di velocità.4.Display.
A.Contachilometri totalizzatore.B.Contachilometri parziale (Percorsi A o B).C.Reostato d'illuminazione del quadro
strumenti.D. Indicatore di manutenzione in chilometri rimanenti da percorrere.E.Indicatore di manutenzione in tempo rimanente.F.Indicatore d'autonomia rimanente.
5.Pulsante di gestione del display. Visualizza in successione le varie funzioni.
Azzera la funzione selezionata(contachilometri parziale o indicatore di
manutenzione).
Regola l'intensità del reostato d'illuminazione.
Per maggiori informazioni attenersi al paragrafocorrispondente.
Quadranti

Display
