CITROEN C-ZERO 2012 Návod na použití (in Czech)

1
!
Provozní kontrola
19

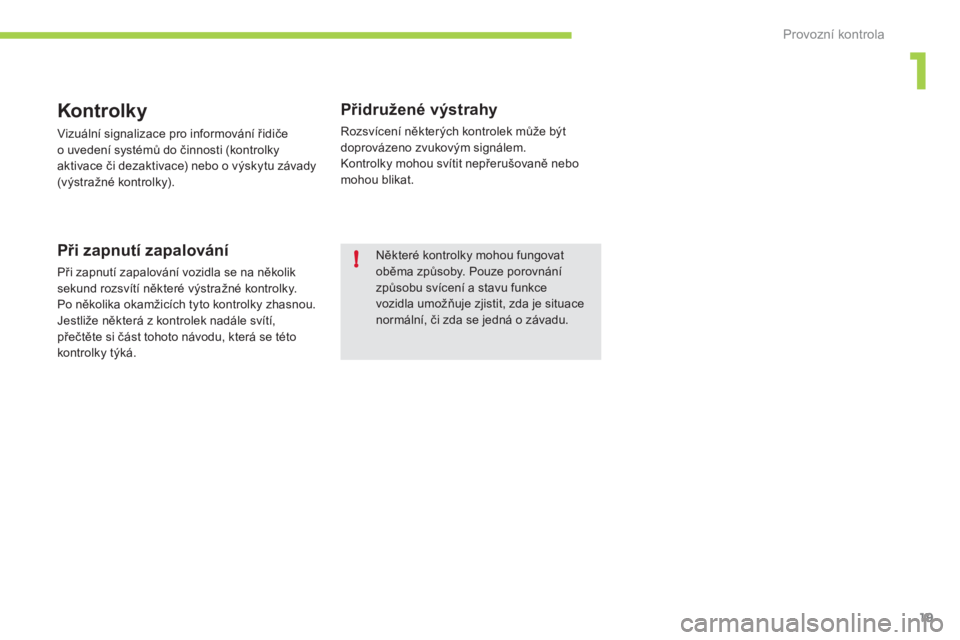

Kontrolk y

Vizuální signalizace pro informování řidiče
o uvedení systémů do činnosti (kontrolky
aktivace či dezaktivace) nebo o výskytu závady
(výstražné kontrolky).

Při zapnutí zapalování

Při zapnutí zapalování vozidla se na několik
sekund rozsvítí některé výstražné kontrolky.
Po několika okamžicích tyto kontrolky zhasnou.
Jestliže některá z kontrolek nadále svítí,
přečtěte si část tohoto návodu, která se této
kontrolky týká.


Přidružené výstrahy

Rozsvícení některých kontrolek může být
doprovázeno zvukovým signálem.
Kontrolky mohou svítit nepřerušovaně nebo
mohou blikat.
Některé kontrolky mohou fungovat
oběma způsoby. Pouze porovnání
způsobu svícení a stavu funkce
vozidla umožňuje zjistit, zda je situace
normální, či zda se jedná o závadu.

Provozní kontrola
20

Provozní kontrolky

Rozsvícení následujících kontrolek na přístrojové desce potvrzuje uvedení příslušného systému do činnosti.



Kontrolka



Stav



Příčina



Akce/Doporučení








Směrová světla
vlevo


Bliká a zní zvukový
signál. Ovladač světel byl přepnut směrem
dolů.






Směrová světla
vpravo


Bliká a zní zvukový
signál. Ovladač světel byl přepnut směrem
nahoru.






Výstražná světla


Bliká se zvukovým
signálem. Ovladač výstražných světel, umístěný
na palubní desce, je aktivovaný. Blikají současně směrová světla na levé a pravé
straně vozidla a příslušné kontrolky.






Obrysová a/nebo
potkávací světla


Tr vale rozsvícená. Obrysová a/nebo potkávací světla
jsou rozsvícená.






Světlomety do
mlhy vpředu


Tr valre rozsvícená. Jsou zapnuté přední světlomety do
mlhy. Otočte prstenec ovladače dvakrát směrem dozadu pro
dezaktivování předních světlometů do mlhy.






Světlo do mlhy
vzadu


Tr vale rozsvícená. Je zapnuté zadní světlo do mlhy. Otočte prstenec ovladače směrem dozadu pro
dezaktivování světla do mlhy.






Dálková světla


Tr vale rozsvícená. Ovladač světel byl přitažen směrem
k řidiči. Přitáhněte znovu ovladač pro návrat na potkávací
světla.

1
Provozní kontrola
21

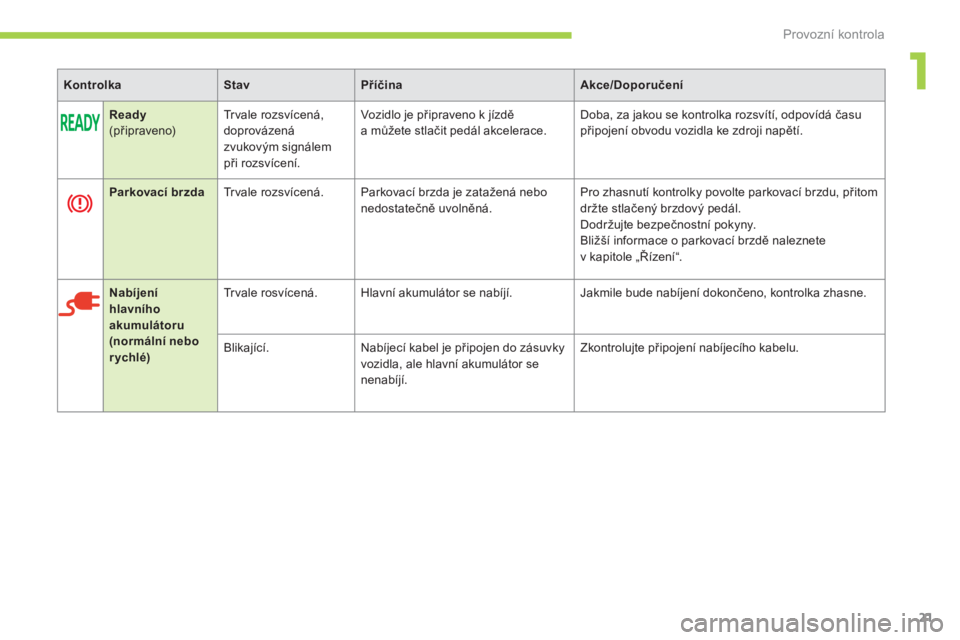

Kontrolka



Stav



Příčina



Akce/Doporučení



Ready


(připraveno) Tr vale rozsvícená,
doprovázená
zvukovým signálem
při rozsvícení. Vozidlo je připraveno k jízdě
a můžete stlačit pedál akcelerace. Doba, za jakou se kontrolka rozsvítí, odpovídá času
připojení obvodu vozidla ke zdroji napětí.






Parkovací brzda


Tr vale rozsvícená. Parkovací brzda je zatažená nebo
nedostatečně uvolněná. Pro zhasnutí kontrolky povolte parkovací brzdu, přitom
držte stlačený brzdový pedál.
Dodržujte bezpečnostní pokyny.
Bližší informace o parkovací brzdě naleznete
v kapitole „Řízení“.



Nabíjení
hlavního
akumulátoru
(normální nebo
rychlé)
Tr v a l e r o s v í c e n á . Hlavní akumulátor se nabíjí. Jakmile bude nabíjení dokončeno, kontrolka zhasne.
Blikající. Nabíjecí kabel je připojen do zásuvky
vozidla, ale hlavní akumulátor se
nenabíjí. Zkontrolujte připojení nabíjecího kabelu.

Provozní kontrola
22

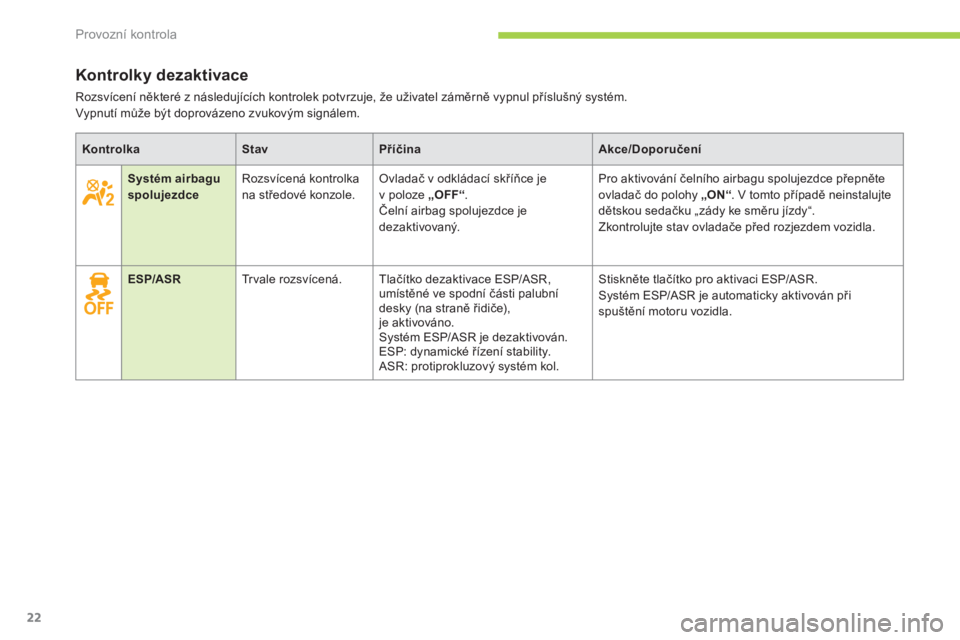

Kontrolky dezaktivace

Rozsvícení některé z následujících kontrolek potvrzuje, že uživatel záměrně vypnul příslušný systém.
Vypnutí může být doprovázeno zvukovým signálem.



Kontrolka



Stav



Příčina



Akce/Doporučení








Systém airbagu
spolujezdce


Rozsvícená kontrolka
na středové konzole. Ovladač v odkládací skříňce je
v poloze „OFF“
.
Čelní airbag spolujezdce je
dezaktivovaný. Pro aktivování čelního airbagu spolujezdce přepněte
ovladač do polohy „ON“
. V tomto případě neinstalujte
dětskou sedačku „zády ke směru jízdy“.
Zkontrolujte stav ovladače před rozjezdem vozidla.



ESP/ASR
Tr vale rozsvícená. Tlačítko dezaktivace ESP/ASR,
umístěné ve spodní části palubní
desky (na straně řidiče),
je aktivováno.
Systém ESP/ASR je dezaktivován.
ESP: dynamické řízení stability.
ASR: protiprokluzový systém kol. Stiskněte tlačítko pro aktivaci ESP/ASR.
Systém ESP/ASR je automaticky aktivován při
spuštění motoru vozidla.

1
Provozní kontrola
23

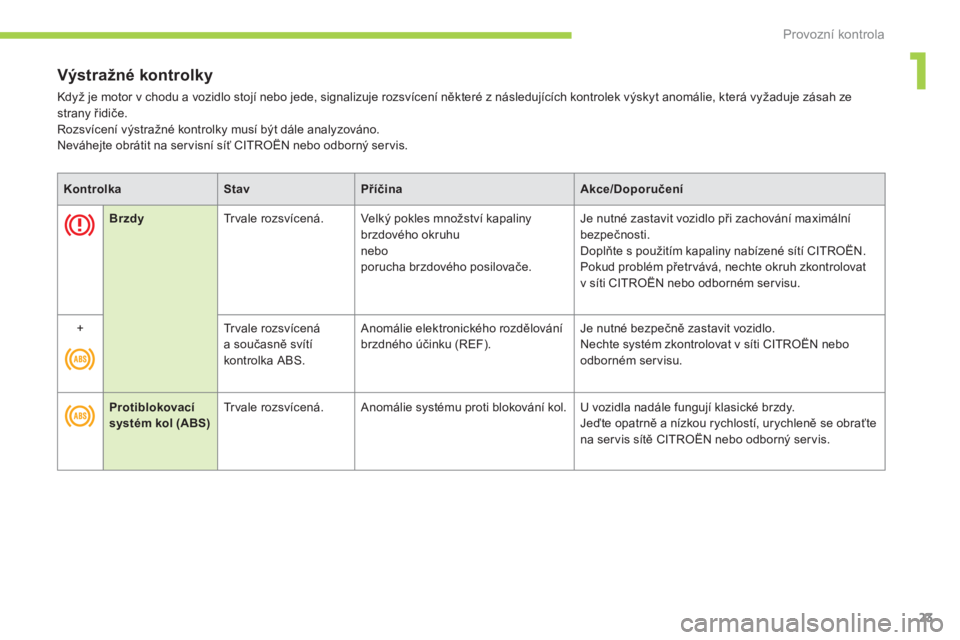

Výstražné kontrolky

Když je motor v chodu a vozidlo stojí nebo jede, signalizuje rozsvícení některé z následujících kontrolek výskyt anomálie, která vyžaduje zásah ze
strany řidiče.
Rozsvícení výstražné kontrolky musí být dále analyzováno.
Neváhejte obrátit na ser visní síť CITROËN nebo odborný ser vis.



Kontrolka



Stav



Příčina



Akce/Doporučení








Brzdy


Tr vale rozsvícená. Velký pokles množství kapaliny
brzdového okruhu
nebo
porucha brzdového posilovače. Je nutné zastavit vozidlo při zachování maximální
bezpečnosti.
Doplňte s použitím kapaliny nabízené sítí CITROËN.
Pokud problém přetrvává, nechte okruh zkontrolovat
v síti CITROËN nebo odborném ser visu.

+
Tr v a l e r o z s v í c e n á
a současně svítí
kontrolka ABS. Anomálie elektronického rozdělování
brzdného účinku (REF). Je nutné bezpečně zastavit vozidlo.
Nechte systém zkontrolovat v síti CITROËN nebo
odborném servisu.





Protiblokovací
systém kol (ABS)


Tr vale rozsvícená. Anomálie systému proti blokování kol. U vozidla nadále fungují klasické brzdy.
Jeďte opatrně a nízkou rychlostí, urychleně se obraťte
na ser vis sítě CITROËN nebo odborný ser vis.

Provozní kontrola
24

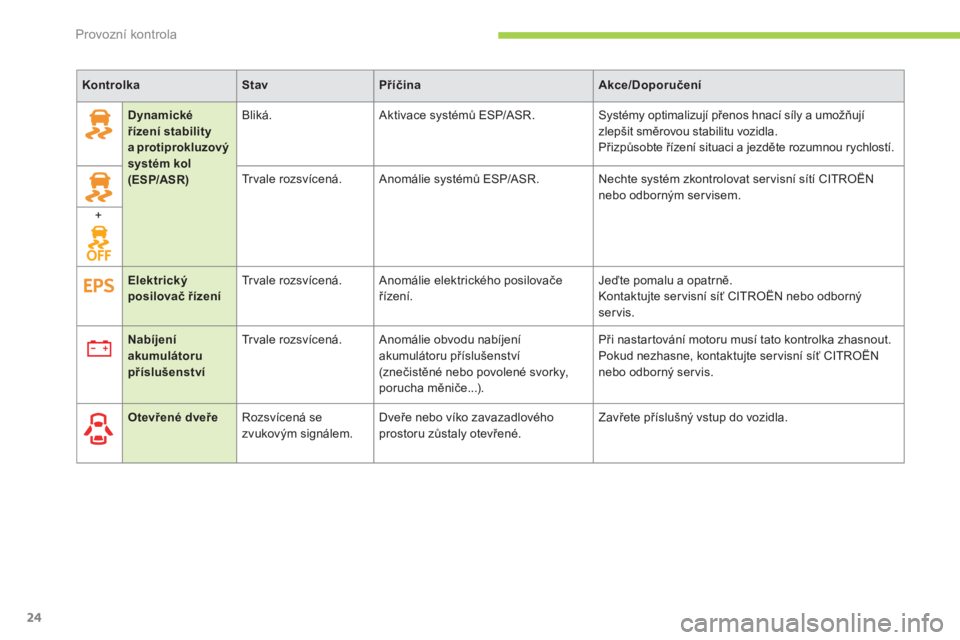

Kontrolka



Stav



Příčina



Akce/Doporučení





Dynamick

é
řízení

stability
a protiprokluzový
systém kol
(ESP/ASR)
Bliká. Aktivace systémů ESP/ASR. Systémy optimalizují přenos hnací síly a umožňují
zlepšit směrovou stabilitu vozidla.
Přizpůsobte řízení situaci a jezděte rozumnou rychlostí.
Tr vale rozsvícená. Anomálie systémů ESP/ASR. Nechte systém zkontrolovat ser visní sítí CITROËN
nebo odborným servisem.
+






Otevřené dveře


Rozsvícená se
zvukovým signálem. Dveře nebo víko zavazadlového
prostoru zůstaly otevřené. Zavřete příslušný vstup do vozidla.






Nabíjení
akumulátoru



příslušenství


Tr vale rozsvícená. Anomálie obvodu nabíjení
akumulátoru příslušenství
(znečistěné nebo povolené svorky,
porucha měniče...). Při nastartování motoru musí tato kontrolka zhasnout.
Pokud nezhasne, kontaktujte ser visní síť CITROËN
nebo odborný servis.


Elektrický
posilovač řízení
Tr vale rozsvícená. Anomálie elektrického posilovače
řízení. Jeďte pomalu a opatrně.
Kontaktujte servisní síť CITROËN nebo odborný
servis.

1
Provozní kontrola
25

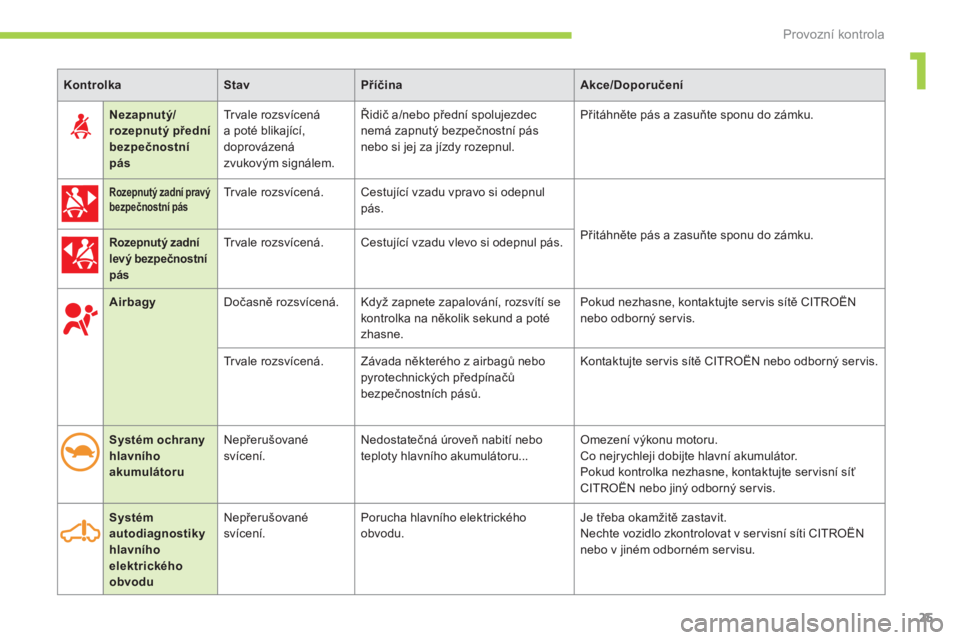

Kontrolka



Stav



Příčina



Akce/Doporučení








Airbagy


Dočasně rozsvícená. Když zapnete zapalování, rozsvítí se
kontrolka na několik sekund a poté
zhasne. Pokud nezhasne, kontaktujte servis sítě CITROËN
nebo odborný ser vis.

Tr vale rozsvícená. Závada některého z airbagů nebo
pyrotechnických předpínačů
bezpečnostních pásů. Kontaktujte ser vis sítě CITROËN nebo odborný ser vis.

Systém ochrany
hlavního
akumulátoru
Nepřerušované
svícení. Nedostatečná úroveň nabití nebo
teploty hlavního akumulátoru... Omezení výkonu motoru.
Co nejrychleji dobijte hlavní akumulátor.
Pokud kontrolka nezhasne, kontaktujte servisní síť
CITROËN nebo jiný odborný ser vis.

Systém
autodiagnostiky
hlavního
elektrického
obvodu
Nepřerušované
svícení. Porucha hlavního elektrického
obvodu. Je třeba okamžitě zastavit.
Nechte vozidlo zkontrolovat v ser visní síti CITROËN
nebo v jiném odborném ser visu.
Nezapnutý/
rozepnutý přední
bezpečnostní
pás
Tr v a l e r o z s v í c e n á
a poté blikající,
doprovázená
zvukovým signálem. Ř
idič a/nebo přední spolujezdec
nemá zapnutý bezpečnostní pás
nebo si jej za jízdy rozepnul. Přitáhněte pás a zasuňte sponu do zámku.






Rozepnutý zadn

í pravý
bezpečnostní pás


Tr vale rozsvícená. Cestující vzadu vpravo si odepnul
pás.
Přitáhněte pás a zasuňte sponu do zámku.




Rozepnutý zadn

í
levý bezpečnostní
pás


Tr vale rozsvícená. Cestující vzadu vlevo si odepnul pás.

Provozní kontrola
26
Ukazatel nabití hlavního akumulátoru


Zobrazení

Na nedostatečné nabití hlavního akumulátoru
upozorňují čtyři po sobě jdoucí varování:


- 2 rozsvícené dílky a blikání ukazatele
množství energie na přístrojové desce:
rezerva.

- Poslední dílek ukazatele bliká.

- Zhasnutí posledního dílku ukazatele:
zhasne údaj o dojezdové vzdálenosti,
vypne se topení a klimatizace.

Varování při nízké úrovni nabití


- Zobrazení této kontrolky na
přístrojové desce: postupné
snižování výkonu motoru.
Úroveň nabití hlavního akumulátoru se
permanentně zobrazuje na přístrojové desce.

1
Provozní kontrola
27





Ukazatel spotřeby/generování energie


Spotřeba energie

Při zapnutí zapalování vaše vozidlo
nekonzumuje ani negeneruje energii pohonným
ústrojím vozidla: ručička se nachází
v „neutrální“ poloze (pokud je vypnuto topení
a klimatizace).


Poloha „Eco“


Systém informující řidiče o spotřebě energie nebo o generování energie pro hlavní akumulátor vozidla.


„Neutrální“ poloha

Poloha „Nabíjení“

Ručička se posunuje doprava přímo úměrně se
spotřebou energie. V této poloze je ručička v případě, kdy
je vozidlo používáno způsobem, který šetří
energii a optimalizuje dojezdovou vzdálenost.
Ručička se posunuje doleva přímo úměrně
s dobíjením hlavního akumulátoru při
zpomalování nebo brzdění (rekuperace
energie).

Provozní kontrola
28

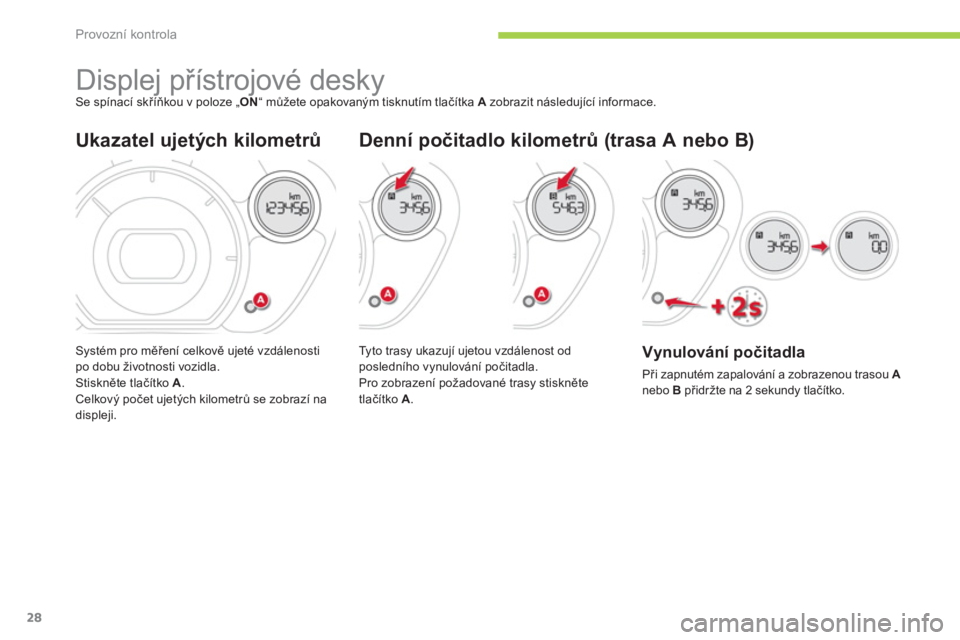

Displej přístrojové desky
Se spínací skříňkou v poloze „ ON
“ můžete opakovaným tisknutím tlačítka A
zobrazit následující informace.







Ukazatel ujetých kilometrů

Systém pro měření celkově ujeté vzdálenosti
po dobu životnosti vozidla.
Stiskněte tlačítko A
.
Celkový počet ujetých kilometrů se zobrazí na
displeji.

Vynulování počitadla

Při zapnutém zapalování a zobrazenou trasou A

nebo B
přidržte na 2 sekundy tlačítko.








Denní počitadlo kilometrů (trasa A nebo B)

Tyto trasy ukazují ujetou vzdálenost od
posledního vynulování počitadla.
Pro zobrazení požadované trasy stiskněte
tlačítko A
.
