CITROEN C-ZERO 2012 Priručnik (in Serbian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C-ZERO, Model: CITROEN C-ZERO 2012Pages: 166, PDF Size: 9.36 MB
Page 101 of 166
8
Praktične informacije
99
)

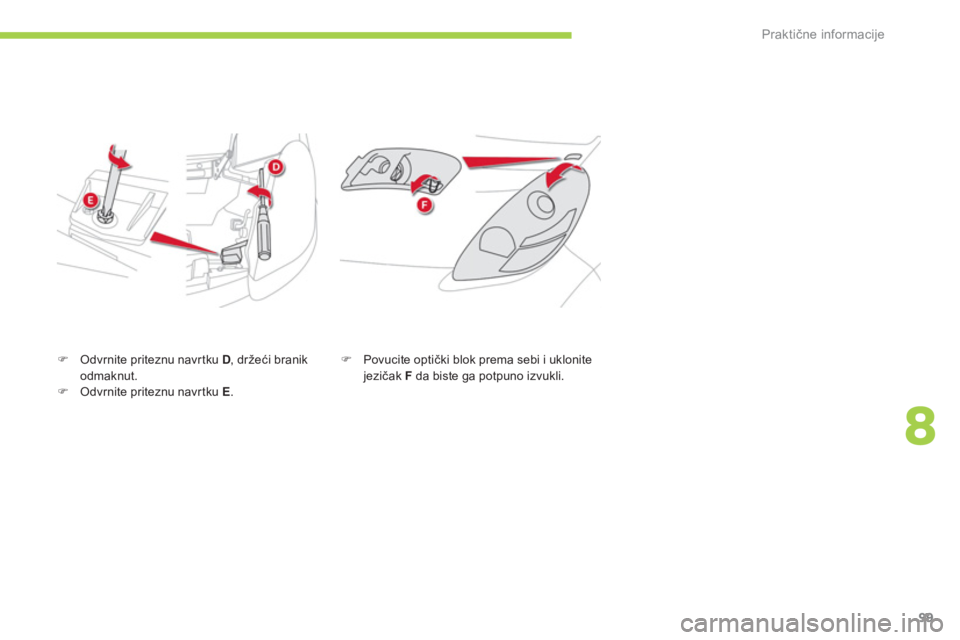

Odvrnite priteznu navr tku D
, držeći branik
odmaknut.
)
Odvrnite priteznu navr tku E
.
)
Povucite optički blok prema sebi i uklonite
jezičak F
da biste ga potpuno izvukli.
Page 102 of 166
i
Praktične informacije
100

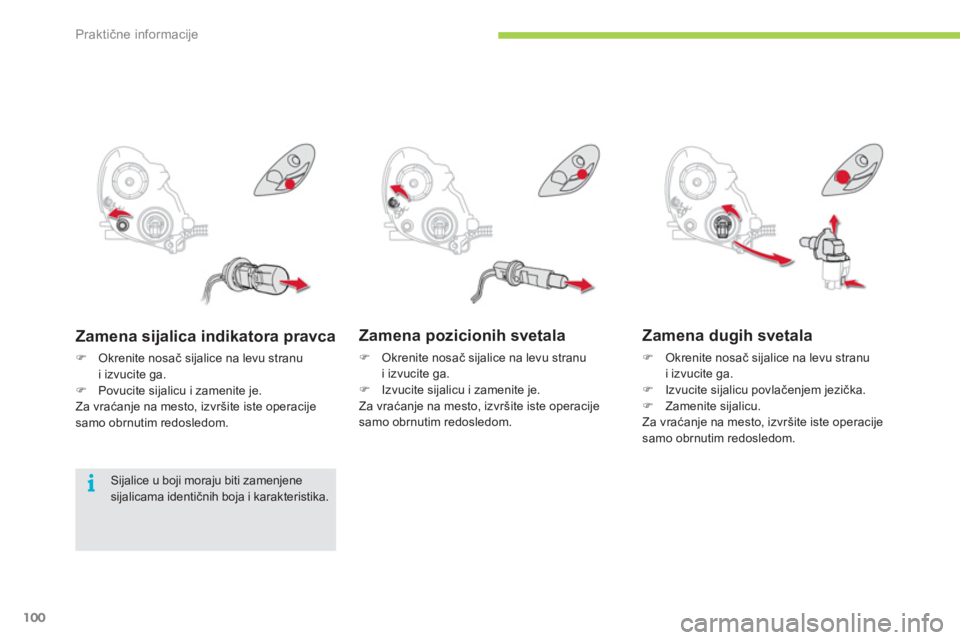

Zamena pozicionih svetala
)
Okrenite nosač sijalice na levu stranu
i izvucite ga.
)
Izvucite sijalicu i zamenite je.
Za vraćanje na mesto, izvršite iste operacije
samo obrnutim redosledom.
Zamena dugih svetala
)
Okrenite nosač sijalice na levu stranu
i izvucite ga.
)
Izvucite sijalicu povlačenjem jezička.
)
Zamenite sijalicu.
Za vraćanje na mesto, izvršite iste operacije
samo obrnutim redosledom.
Zamena sijalica indikatora pravca
)
Okrenite nosač sijalice na levu stranu
i izvucite ga.
)
Povucite sijalicu i zamenite je.
Za vraćanje na mesto, izvršite iste operacije
samo obrnutim redosledom.
Sijalice u boji moraju biti zamenjene
sijalicama identičnih boja i karakteristika.
Page 103 of 166
8
Praktične informacije
101
Zamena oborenih svetala
)
Okrenite nosač sijalice na levu stranu
i izvucite ga.
)
Okrenite sijalicu na levu stranu i izvucite je.
)
Zamenite sijalicu.
Za ponovnu montažu, izvršite operacije
u obrnutom smeru.
Zamena svetala za maglu/
Dnevnih svetala
)
Okrenite točkove do kraja da biste olakšali
pristup.
)
Izvucite zatege koje drže zaštitni poklopac
na držaču sijalice.
)
Uklonite poklopac.
)
Okrenite držač sijalice ( A
svetla za
maglu, B
dnevna svetla) na levu stranu i
izvadite ga.
)
Izvucite sijalicu i zamenite je.
Za ponovnu montažu, izvršite operacije
u obrnutom smeru.
Page 104 of 166
i
i
Praktične informacije
102

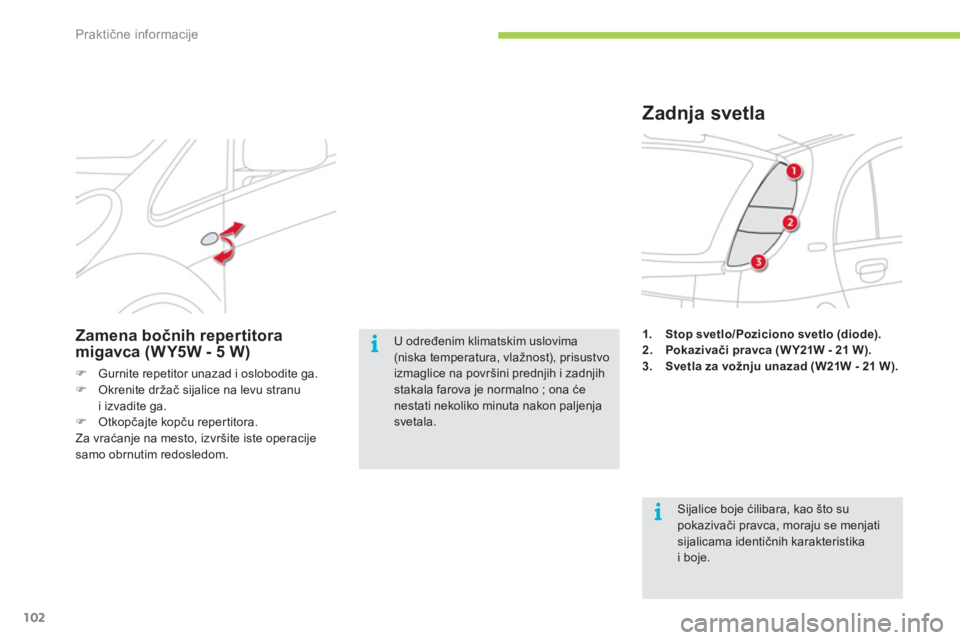

1.
Stop svetlo/Poziciono svetlo
(diode).
2.
Pokazivači pravca (W Y21W - 21 W).
3.
Svetla za vožnju unazad (W21W - 21 W).
Zadnja svetla
Sijalice boje ćilibara, kao što su
pokazivači pravca, moraju se menjati
sijalicama identičnih karakteristika
i boje. U određenim klimatskim uslovima
(niska temperatura, vlažnost), prisustvo
izmaglice na površini prednjih i zadnjih
stakala farova je normalno ; ona će
nestati nekoliko minuta nakon paljenja
svetala.
Zamena bočnih repertitora
migavca (WY5W - 5 W)
)
Gurnite repetitor unazad i oslobodite ga.
)
Okrenite držač sijalice na levu stranu
i izvadite ga.
)
Otkopčajte kopču reper titora.
Za vraćanje na mesto, izvršite iste operacije
samo obrnutim redosledom.
Page 105 of 166
8
Praktične informacije
103

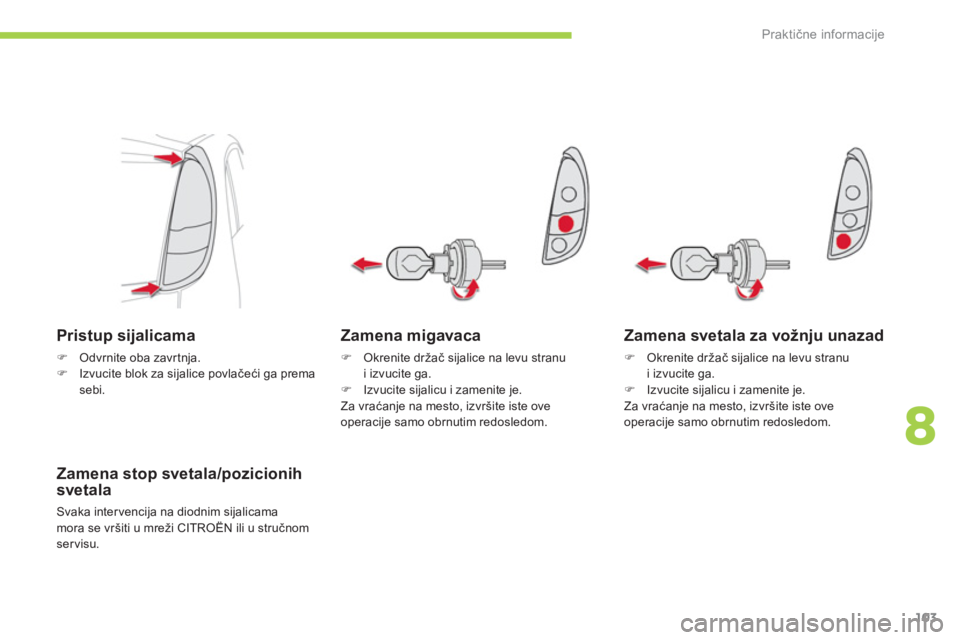

Zamena migavaca
)
Okrenite držač sijalice na levu stranu
i izvucite ga.
)
Izvucite sijalicu i zamenite je.
Za vraćanje na mesto, izvršite iste ove
operacije samo obrnutim redosledom.
Pristup sijalicama
)
Odvrnite oba zavr tnja.
)
Izvucite blok za sijalice povlačeći ga prema
sebi.
Zamena stop svetala/pozicionih
svetala
Svaka intervencija na diodnim sijalicama
mora se vršiti u mreži CITROËN ili u stručnom
servisu.
Zamena svetala za vožnju unazad
)
Okrenite držač sijalice na levu stranu
i izvucite ga.
)
Izvucite sijalicu i zamenite je.
Za vraćanje na mesto, izvršite iste ove
operacije samo obrnutim redosledom.
Page 106 of 166
Praktične informacije
104

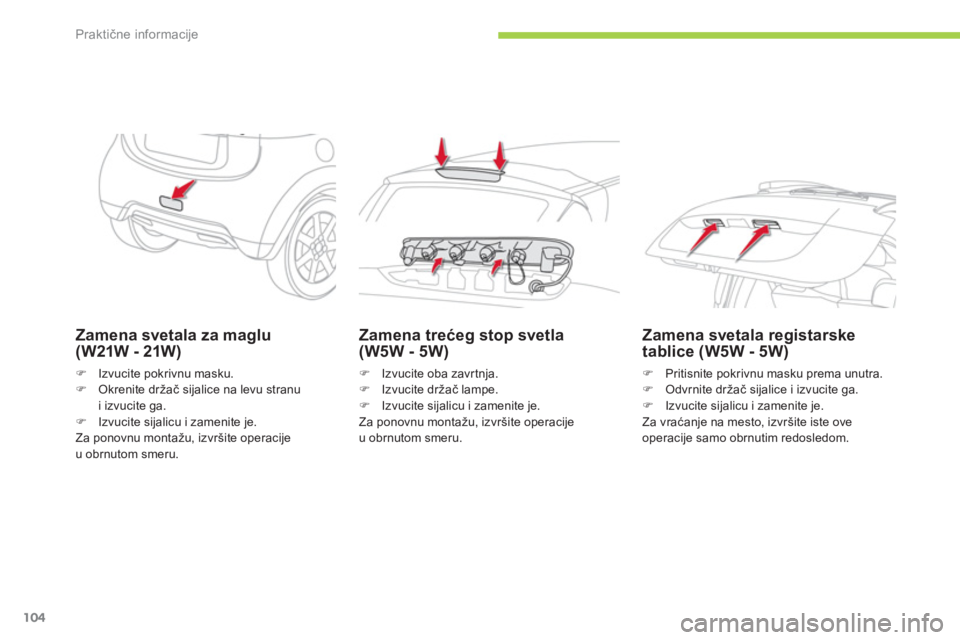

Zamena svetala za maglu
(W21W - 21W)
)
Izvucite pokrivnu masku.
)
Okrenite držač sijalice na levu stranu
i izvucite ga.
)
Izvucite sijalicu i zamenite je.
Za ponovnu montažu, izvršite operacije
u obrnutom smeru.
Zamena trećeg stop svetla
(W5W - 5W)
)
Izvucite oba zavr tnja.
)
Izvucite držač lampe.
)
Izvucite sijalicu i zamenite je.
Za ponovnu montažu, izvršite operacije
u obrnutom smeru.
Zamena svetala registarske
tablice (W5W - 5W)
)
Pritisnite pokrivnu masku prema unutra.
)
Odvrnite držač sijalice i izvucite ga.
)
Izvucite sijalicu i zamenite je.
Za vraćanje na mesto, izvršite iste ove
operacije samo obrnutim redosledom.
Page 107 of 166
8
i
!
Praktične informacije
105

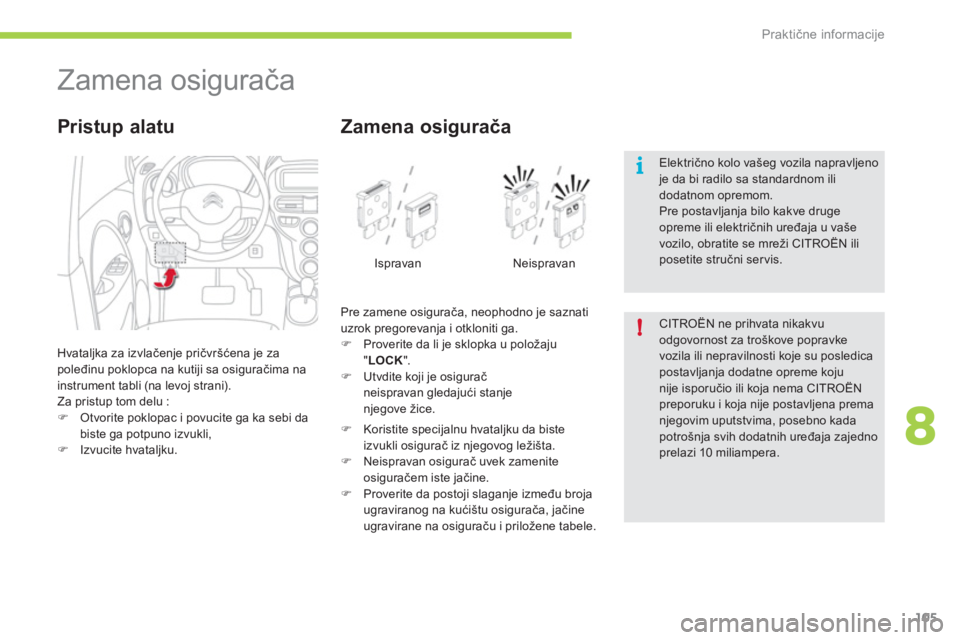

Zamena osigurača
Hvataljka za izvlačenje pričvršćena je za
poleđinu poklopca na kutiji sa osiguračima na
instrument tabli (na levoj strani).
Za pristup tom delu :
)
Otvorite poklopac i povucite ga ka sebi da
biste ga potpuno izvukli,
)
Izvucite hvataljku.
Pristup alatu
Pre zamene osigurača, neophodno je saznati
uzrok pregorevanja i otkloniti ga.
)
Proverite da li je sklopka u položaju
" LOCK
".
)
Utvdite koji je osigurač
neispravan gledajući stanje
njegove žice.
Zamena osigurača
Ispravan Neispravan
)
Koristite specijalnu hvataljku da biste
izvukli osigurač iz njegovog ležišta.
)
Neispravan osigurač uvek zamenite
osiguračem iste jačine.
)
Proverite da postoji slaganje između broja
ugraviranog na kućištu osigurača, jačine
ugravirane na osiguraču i priložene tabele. CITROËN ne prihvata nikakvu
odgovornost za troškove popravke
vozila ili nepravilnosti koje su posledica
postavljanja dodatne opreme koju
nije isporučio ili koja nema CITROËN
preporuku i koja nije postavljena prema
njegovim uputstvima, posebno kada
potrošnja svih dodatnih uređaja zajedno
prelazi 10 miliampera. Električno kolo vašeg vozila napravljeno
je da bi radilo sa standardnom ili
dodatnom opremom.
Pre postavljanja bilo kakve druge
opreme ili električnih uređaja u vaše
vozilo, obratite se mreži CITROËN ili
posetite stručni ser vis.
Page 108 of 166
Praktične informacije
106

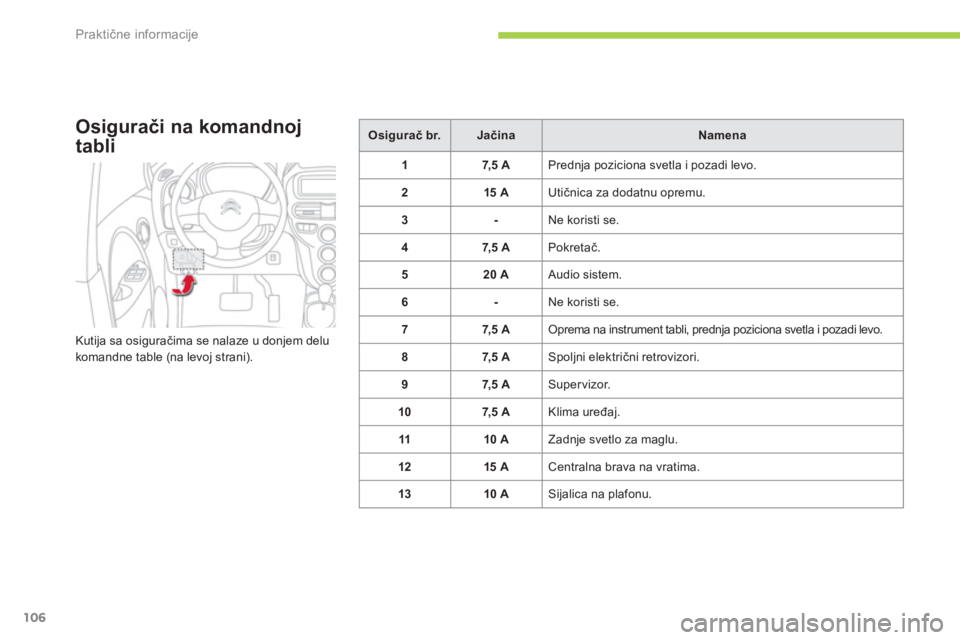

Osigurači na komandnoj
tabli
Kutija sa osiguračima se nalaze u donjem delu
komandne table (na levoj strani).
Osigurač br.
Jačina
Namena
1
7,5 A
Prednja poziciona svetla i pozadi levo.
2
15 A
Utičnica za dodatnu opremu.
3
-
Ne koristi se.
4
7,5 A
Pokretač.
5
20 A
Audio sistem.
6
-
Ne koristi se.
7
7,5 A
Oprema na instrument tabli, prednja poziciona svetla i pozadi levo.
8
7,5 A
Spoljni električni retrovizori.
9
7,5 A
Supervizor.
10
7,5 A
Klima uređaj.
11
10 A
Zadnje svetlo za maglu.
12
15 A
Centralna brava na vratima.
13
10 A
Sijalica na plafonu.
Page 109 of 166
8
Praktične informacije
107

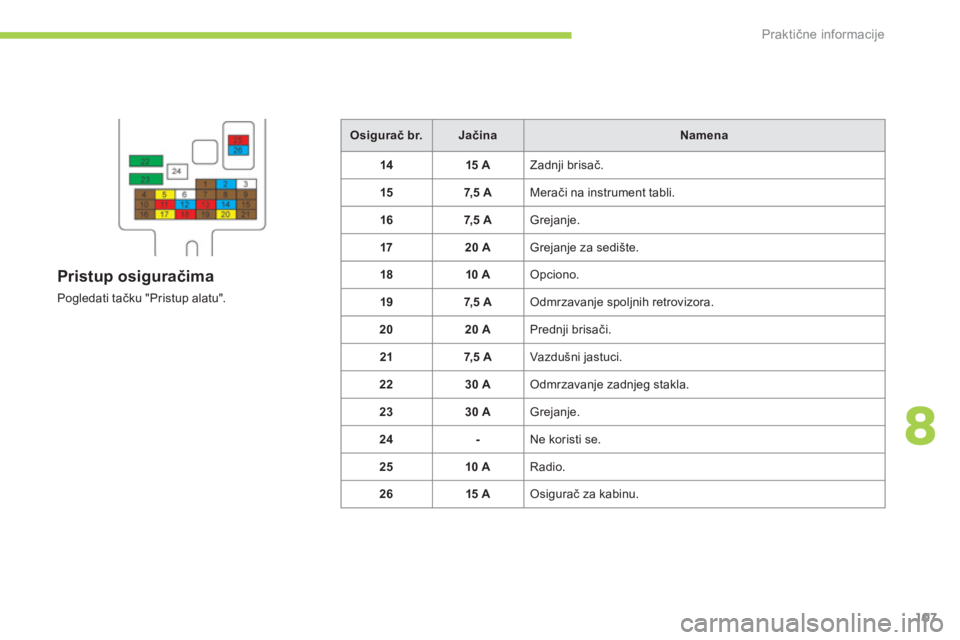

Osigurač br.
Jačina
Namena
14
15 A
Zadnji brisač.
15
7,5 A
Merači na instrument tabli.
16
7, 5 A
Grejanje.
17
20 A
Grejanje za sedište.
18
1
0 A
Opciono.
19
7,5 A
Odmrzavanje spoljnih retrovizora.
20
20 A
Prednji brisači.
21
7,5 A
Vazdušni jastuci.
22
30 A
Odmrzavanje zadnjeg stakla.
23
30 A
Grejanje.
24
-
Ne koristi se.
25
10 A
Radio.
26
15 A
Osigurač za kabinu.
Pristup osiguračima
Pogledati tačku "Pristup alatu".

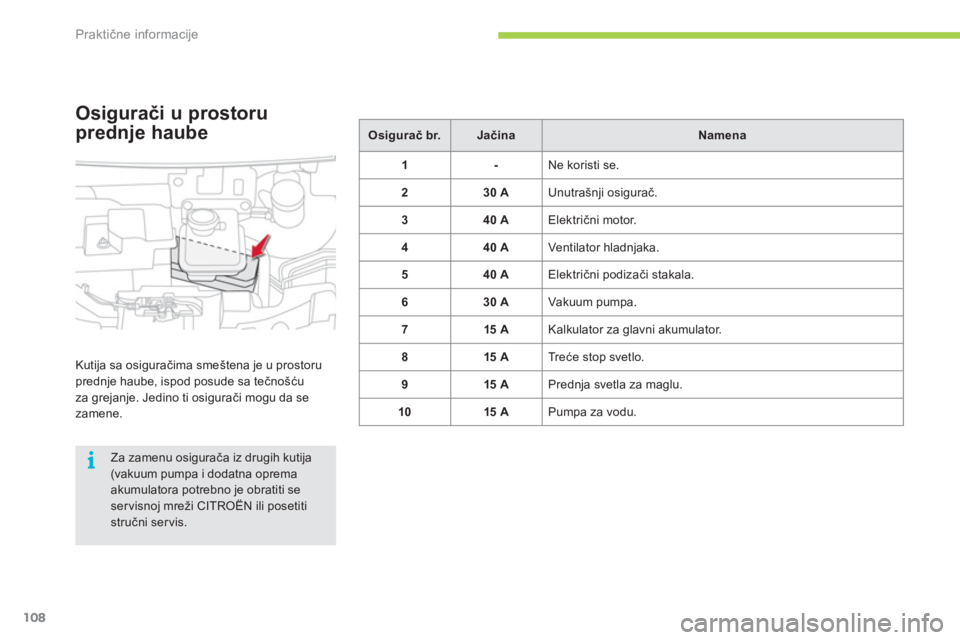

Page 110 of 166
i
Praktične informacije
108
Osigurač br.
Jačina
Namena
1
-
Ne koristi se.
2
30 A
Unutrašnji osigurač.
3
40 A
Električni motor.
4
40 A
Ventilator hladnjaka.
5
40 A
Električni podizači stakala.
6
30 A
Vakuum pumpa.
7
15 A
Kalkulator za glavni akumulator.
8
15 A
Tr eće stop svetlo.
9
15 A
Prednja svetla za maglu.
10
15 A
Pumpa za vodu.
Osigurači u prostoru
prednje haube
Kutija sa osiguračima smeštena je u prostoru
prednje haube, ispod posude sa tečnošću
za grejanje. Jedino ti osigurači mogu da se
zamene.
Za zamenu osigurača iz drugih kutija
(vakuum pumpa i dodatna oprema
akumulatora potrebno je obratiti se
ser visnoj mreži CITROËN ili posetiti
stručni ser vis.
