Page 111 of 166
8
Praktične informacije
109

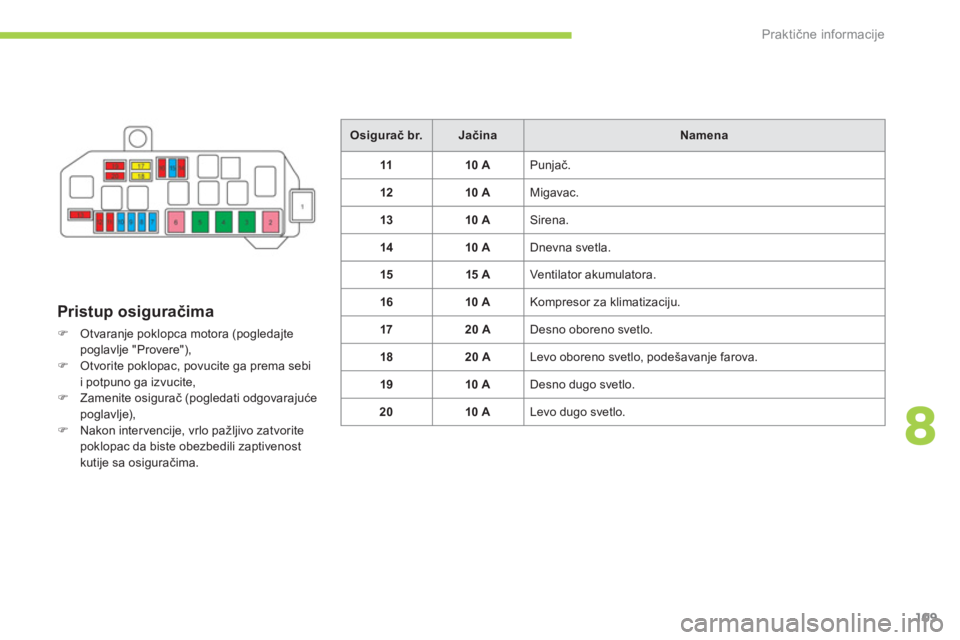

Pristup osiguračima
)
Otvaranje poklopca motora (pogledajte
poglavlje "Provere"),
)
Otvorite poklopac, povucite ga prema sebi
i potpuno ga izvucite,
)
Zamenite osigurač (pogledati odgovarajuće
poglavlje),
)
Nakon inter vencije, vrlo pažljivo zatvorite
poklopac da biste obezbedili zaptivenost
kutije sa osiguračima.
Osigurač br.
Jačina
Namena
11
10 A
Punjač.
12
10 A
Migavac.
13
10 A
Sirena.
14
10 A
Dnevna svetla.
15
15 A
Ventilator akumulatora.
16
10 A
Kompresor za klimatizaciju.
17
20 A
Desno oboreno svetlo.
18
20 A
Levo oboreno svetlo, podešavanje farova.
19
10 A
Desno dugo svetlo.
20
10 A
Levo dugo svetlo.
Page 112 of 166
i !
!
Praktične informacije
110

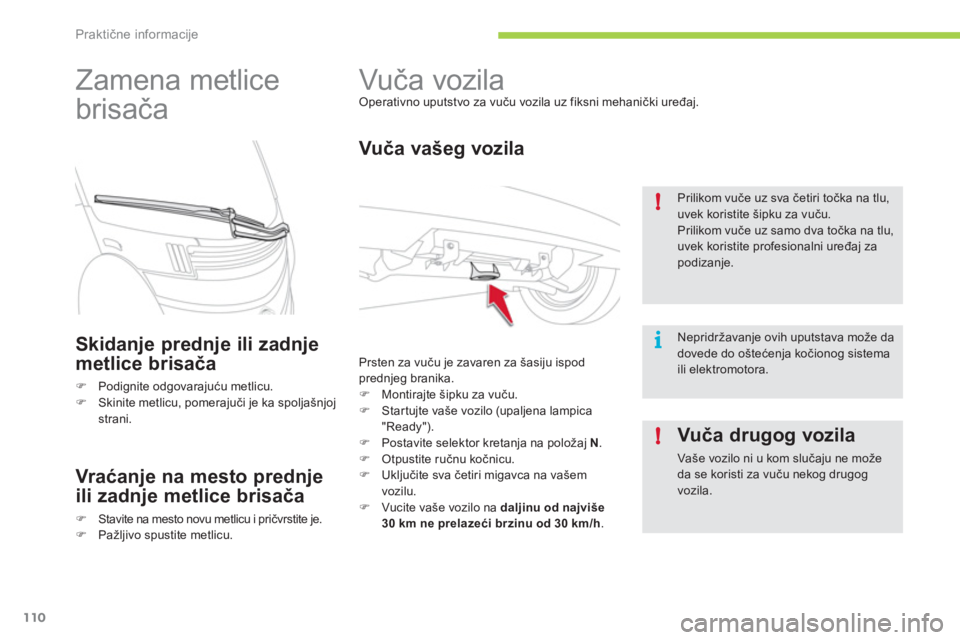

Vuča vozila
Operativno uputstvo za vuču vozila uz fiksni mehanički uređaj.
Vuča vašeg vozila
Prsten za vuču je zavaren za šasiju ispod
prednjeg branika.
)
Montirajte šipku za vuču.
)
Startujte vaše vozilo (upaljena lampica
"Ready").
)
Postavite selektor kretanja na položaj N
.
)
Otpustite ručnu kočnicu.
)
Uključite sva četiri migavca na vašem
vozilu.
)
Vucite vaše vozilo na daljinu od najviše
30 km ne prelazeći brzinu od 30 km/h
.
Prilikom vuče uz sva četiri točka na tlu,
uvek koristite šipku za vuču.
Prilikom vuče uz samo dva točka na tlu,
uvek koristite profesionalni uređaj za
podizanje.
Nepridržavanje ovih uputstava može da
dovede do oštećenja kočionog sistema
ili elektromotora.
Zamena metlice
brisača
Skidanje prednje ili zadnje
metlice brisača
)
Podignite odgovarajuću metlicu.
)
Skinite metlicu, pomerajuči je ka spoljašnjoj
strani.
Vraćanje na mesto prednje
ili zadnje metlice brisača
)
Stavite na mesto novu metlicu i pričvrstite je.
)
Pažljivo spustite metlicu.
Vuča drugog vozila
Vaše vozilo ni u kom slučaju ne može
da se koristi za vuču nekog drugog
vozila.
Page 113 of 166
8
i !
!
!
Praktične informacije
111

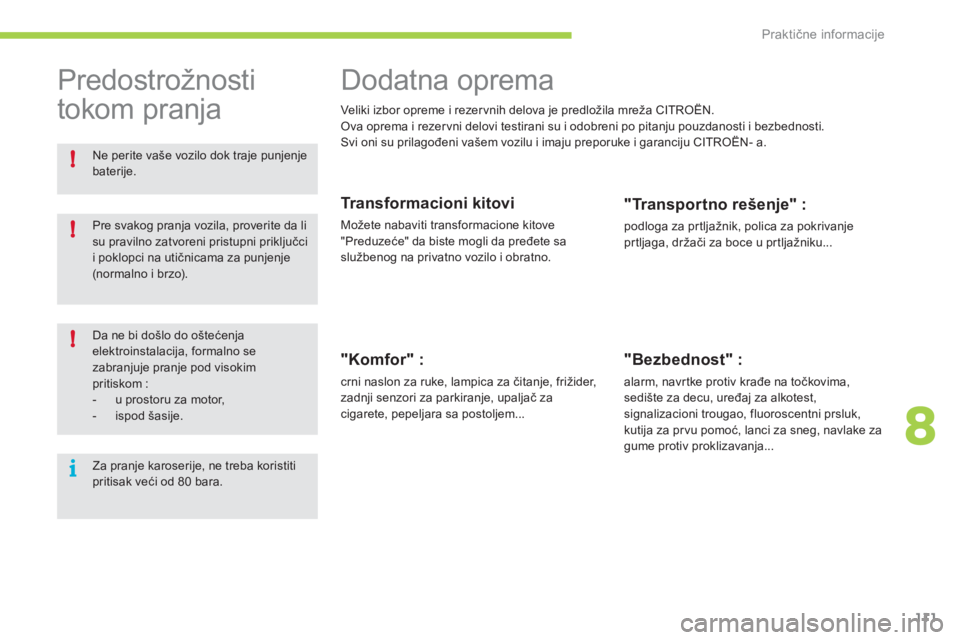

Dodatna oprema
Veliki izbor opreme i rezervnih delova je predložila mreža CITROËN.
Ova oprema i rezervni delovi testirani su i odobreni po pitanju pouzdanosti i bezbednosti.
Svi oni su prilagođeni vašem vozilu i imaju preporuke i garanciju CITROËN- a.
Transformacioni kitovi
Možete nabaviti transformacione kitove
"Preduzeće" da biste mogli da pređete sa
službenog na privatno vozilo i obratno.
"Komfor" :
crni naslon za ruke, lampica za čitanje, frižider,
zadnji senzori za parkiranje, upaljač za
cigarete, pepeljara sa postoljem...
"Transportno rešenje" :
podloga za pr tljažnik, polica za pokrivanje
prtljaga, držači za boce u prtljažniku...
"Bezbednost" :
alarm, navr tke protiv krađe na točkovima,
sedište za decu, uređaj za alkotest,
signalizacioni trougao, fluoroscentni prsluk,
kutija za pr vu pomoć, lanci za sneg, navlake za
gume protiv proklizavanja...
Predostrožnosti
tokom pranja
Da ne bi došlo do oštećenja
elektroinstalacija, formalno se
zabranjuje pranje pod visokim
pritiskom :
- u prostoru za motor,
- ispod šasije.
Za pranje karoserije, ne treba koristiti
pritisak veći od 80 bara. Pre svakog pranja vozila, proverite da li
su pravilno zatvoreni pristupni priključci
i poklopci na utičnicama za punjenje
(normalno i brzo).
Ne perite vaše vozilo dok traje punjenje
baterije.
Page 114 of 166
i
!i
Praktične informacije
112

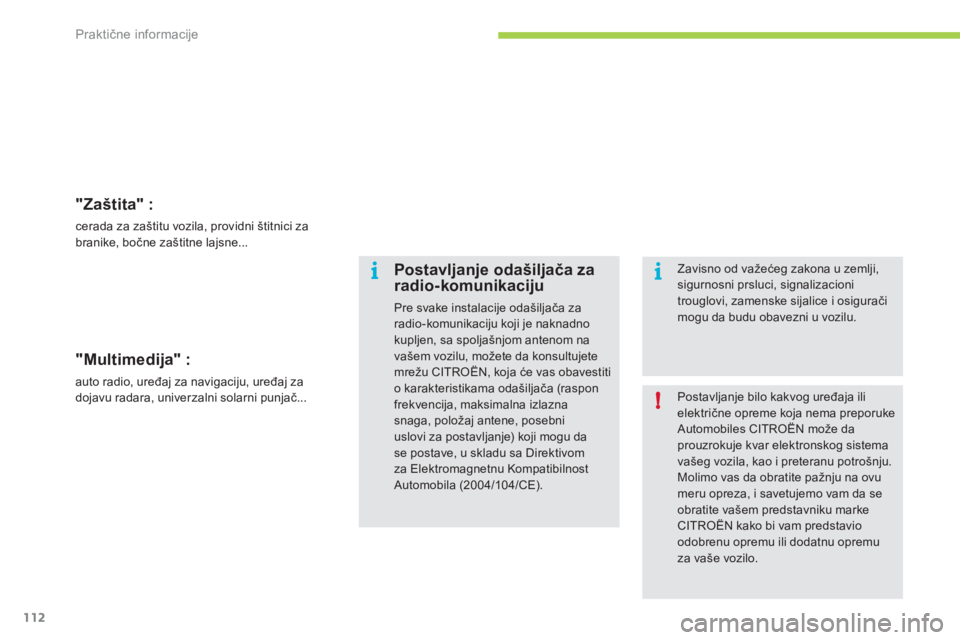

"Zaštita" :
cerada za zaštitu vozila, providni štitnici za
branike, bočne zaštitne lajsne...
"Multimedija" :
auto radio, uređaj za navigaciju, uređaj za
dojavu radara, univerzalni solarni punjač...
Postavljanje bilo kakvog uređaja ili
električne opreme koja nema preporuke
Automobiles CITROËN može da
prouzrokuje kvar elektronskog sistema
vašeg vozila, kao i preteranu potrošnju.
Molimo vas da obratite pažnju na ovu
meru opreza, i savetujemo vam da se
obratite vašem predstavniku marke
CITROËN kako bi vam predstavio
odobrenu opremu ili dodatnu opremu
za vaše vozilo.
Postavljanje odašiljača za
radio-komunikaciju
Pre svake instalacije odašiljača za
radio-komunikaciju koji je naknadno
kupljen, sa spoljašnjom antenom na
vašem vozilu, možete da konsultujete
mrežu CITROËN, koja će vas obavestiti
o karakteristikama odašiljača (raspon
frekvencija, maksimalna izlazna
snaga, položaj antene, posebni
uslovi za postavljanje) koji mogu da
se postave, u skladu sa Direktivom
za Elektromagnetnu Kompatibilnost
Automobila (2004/104/CE).
Zavisno od važećeg zakona u zemlji,
sigurnosni prsluci, signalizacioni
trouglovi, zamenske sijalice i osigurači
mogu da budu obavezni u vozilu.
Page 115 of 166
9
Provere
113

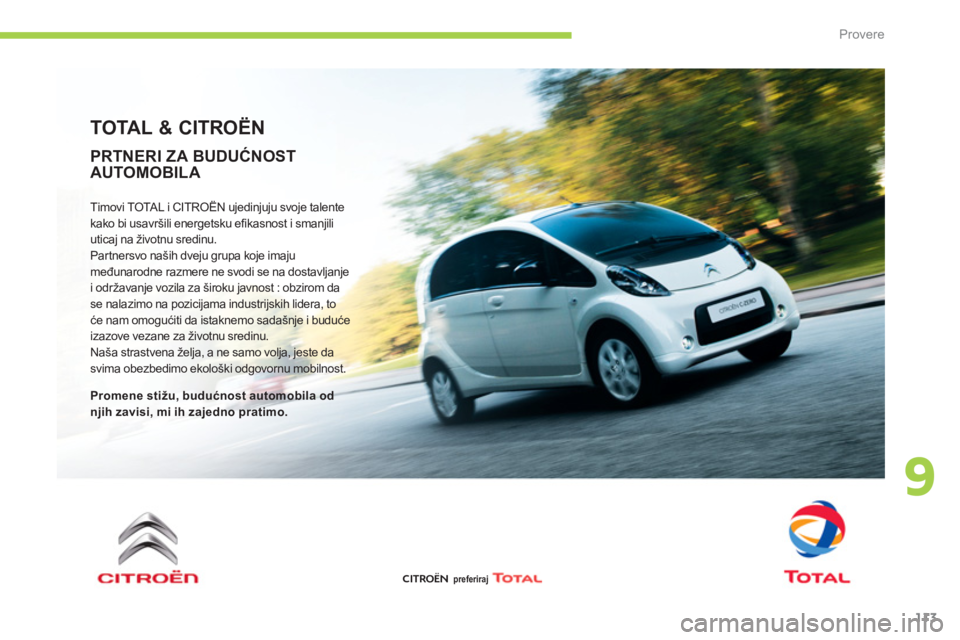

TOTAL & CITROËN
Timovi TOTAL i CITROËN ujedinjuju svoje talente
kako bi usavršili energetsku efikasnost i smanjili
uticaj na životnu sredinu.
Partnersvo naših dveju grupa koje imaju
međunarodne razmere ne svodi se na dostavljanje
i održavanje vozila za široku javnost : obzirom da
se nalazimo na pozicijama industrijskih lidera, to
će nam omogućiti da istaknemo sadašnje i buduće
izazove vezane za životnu sredinu.
Naša strastvena želja, a ne samo volja, jeste da
svima obezbedimo ekološki odgovornu mobilnost.
Promene stižu, budućnost automobila od
njih zavisi, mi ih zajedno pratimo.
preferiraj
PRTNERI ZA BUDUĆNOST
AUTOMOBIL A
CITROËN
Page 116 of 166
!
i
Provere
114

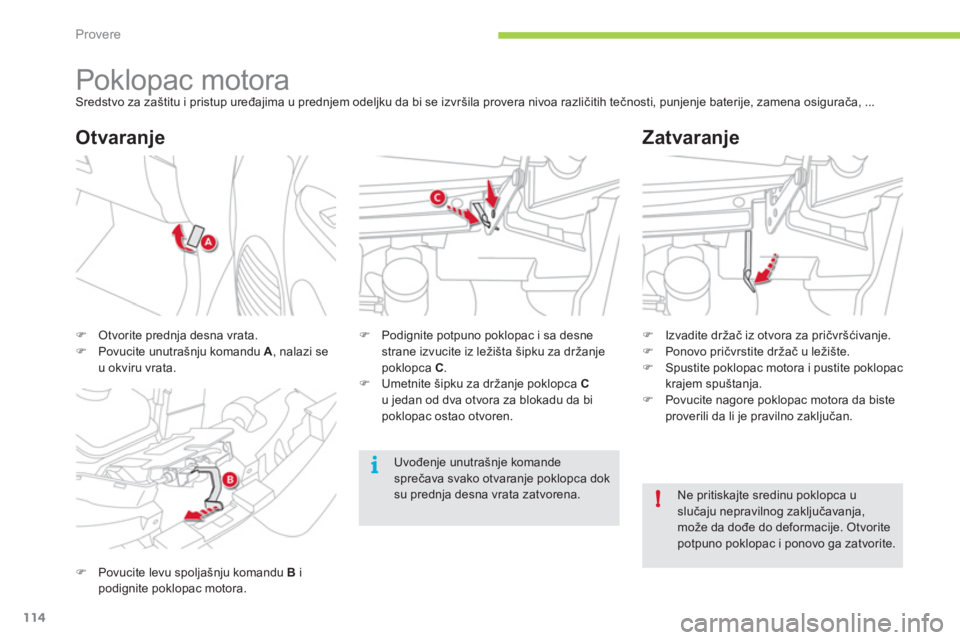

Poklopac motora
Sredstvo za zaštitu i pristup uređajima u prednjem odeljku da bi se izvršila provera nivoa različitih tečnosti, punjenje baterije, zamena osigurača, ...
)
Povucite levu spoljašnju komandu B
i
podignite poklopac motora.
)
Podignite potpuno poklopac i sa desne
strane izvucite iz ležišta šipku za držanje
poklopca C
.
)
Umetnite šipku za držanje poklopca C
u jedan od dva otvora za blokadu da bi
poklopac ostao otvoren.
)
Otvorite prednja desna vrata.
)
Povucite unutrašnju komandu A
, nalazi se
u okviru vrata.
Otvaranje
Zatvaranje
)
Izvadite držač iz otvora za pričvršćivanje.
)
Ponovo pričvrstite držač u ležište.
)
Spustite poklopac motora i pustite poklopac
krajem spuštanja.
)
Povucite nagore poklopac motora da biste
proverili da li je pravilno zaključan.
Ne pritiskajte sredinu poklopca u
slučaju nepravilnog zaključavanja,
može da dođe do deformacije. Otvorite
potpuno poklopac i ponovo ga zatvorite.
Uvođenje unutrašnje komande
sprečava svako otvaranje poklopca dok
su prednja desna vrata zatvorena.
Page 117 of 166
9
!
Provere
115

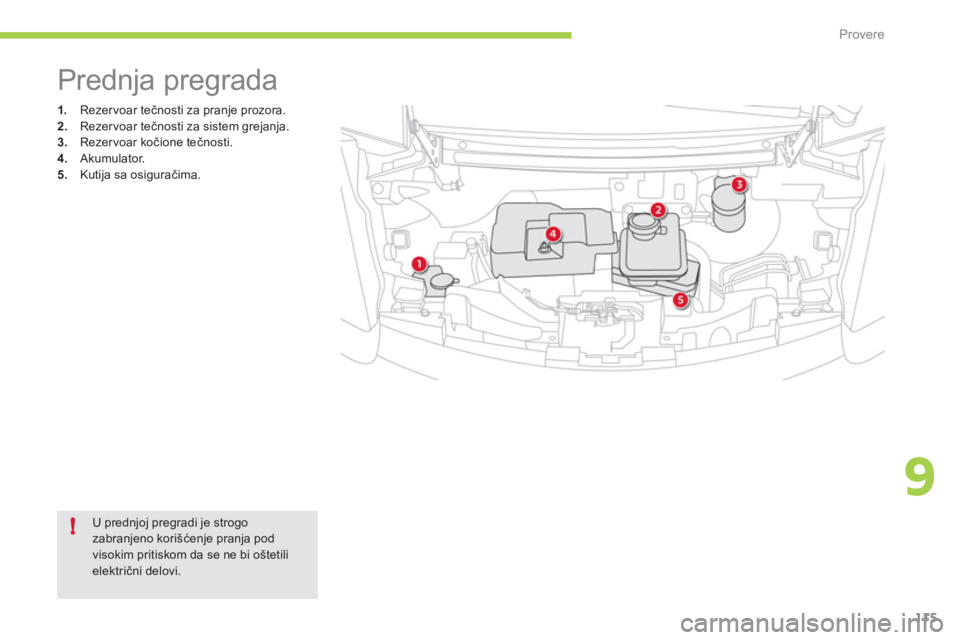

1.
Rezervoar tečnosti za pranje prozora.
2.
Rezervoar tečnosti za sistem grejanja.
3.
Rezervoar kočione tečnosti.
4.
Akumulator.
5.
Kutija sa osiguračima.
Prednja pregrada
U prednjoj pregradi je strogo
zabranjeno korišćenje pranja pod
visokim pritiskom da se ne bi oštetili
električni delovi.
Page 118 of 166
!
Provere
116

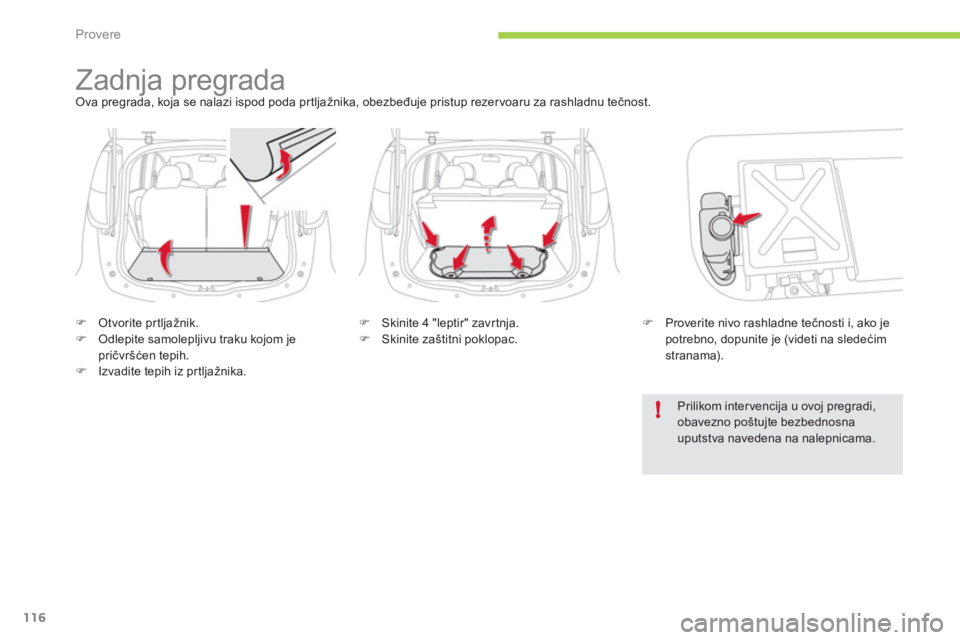

Zadnja pregrada
Ova pregrada, koja se nalazi ispod poda pr tljažnika, obezbeđuje pristup rezervoaru za rashladnu tečnost.
)
Otvorite prtljažnik.
)
Odlepite samolepljivu traku kojom je
pričvršćen tepih.
)
Izvadite tepih iz prtljažnika.
)
Skinite 4 "leptir" zavr tnja.
)
Skinite zaštitni poklopac.
)
Proverite nivo rashladne tečnosti i, ako je
potrebno, dopunite je (videti na sledećim
stranama).
Prilikom intervencija u ovoj pregradi,
obavezno poštujte bezbednosna
uputstva navedena na nalepnicama.
Page 119 of 166
9
!
Provere
117

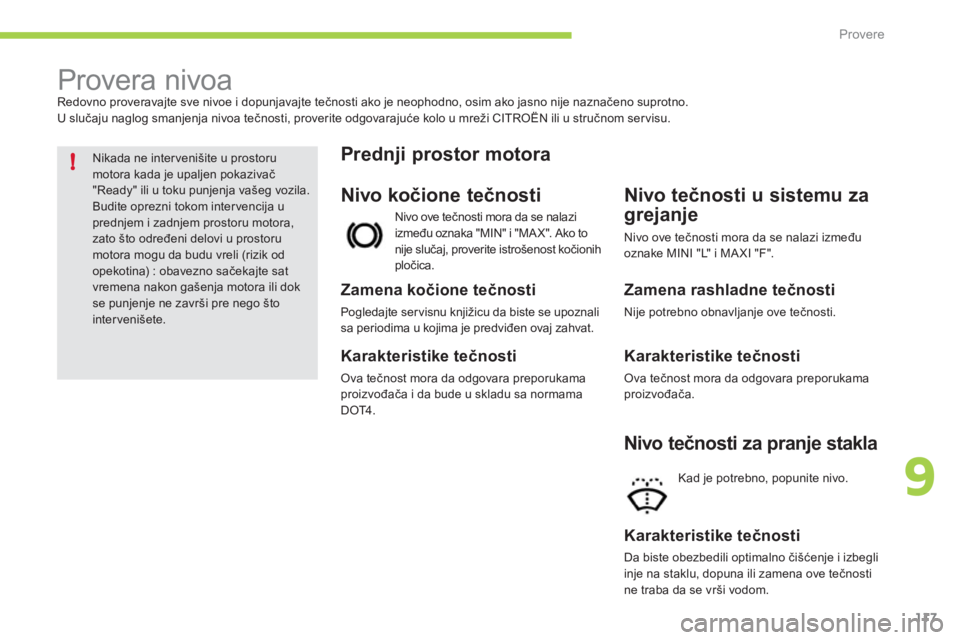

Provera nivoa
Redovno proveravajte sve nivoe i dopunjavajte tečnosti ako je neophodno, osim ako jasno nije naznačeno suprotno.
U slučaju naglog smanjenja nivoa tečnosti, proverite odgovarajuće kolo u mreži CITROËN ili u stručnom servisu.
Nikada ne inter venišite u prostoru
motora kada je upaljen pokazivač
"Ready" ili u toku punjenja vašeg vozila.
Budite oprezni tokom inter vencija u
prednjem i zadnjem prostoru motora,
zato što određeni delovi u prostoru
motora mogu da budu vreli (rizik od
opekotina) : obavezno sačekajte sat
vremena nakon gašenja motora ili dok
se punjenje ne završi pre nego što
intervenišete.
Nivo kočione tečnosti
Nivo ove tečnosti mora da se nalazi
između oznaka "MIN" i "MA X". Ako to
nije slučaj, proverite istrošenost kočionih
pločica.
Zamena kočione tečnosti
Pogledajte ser visnu knjižicu da biste se upoznali
sa periodima u kojima je predviđen ovaj zahvat.
Karakteristike tečnosti
Ova tečnost mora da odgovara preporukama
proizvođača i da bude u skladu sa normama
DOT4.
Prednji prostor motora
Nivo tečnosti u sistemu za
grejanje
Zamena rashladne tečnosti
Nije potrebno obnavljanje ove tečnosti.
Karakteristike tečnosti
Ova tečnost mora da odgovara preporukama
proizvođača.
Nivo ove tečnosti mora da se nalazi između
oznake MINI "L" i MA XI "F".
Nivo tečnosti za pranje stakla
Kad je potrebno, popunite nivo.
Karakteristike tečnosti
Da biste obezbedili optimalno čišćenje i izbegli
inje na staklu, dopuna ili zamena ove tečnosti
ne traba da se vrši vodom.
Page 120 of 166
!
i
Provere
118
Nivo ove tečnosti treba da se nalazi
između oznaka MINI "L" i MA XI "F".
Nivo rashladne tečnosti
Izbegavajte svaki duži dodir kože sa
istrošenim tečnostima.
Većina ovih tečnosti je štetna za
zdravlje, čak korozivna.
Ne prosipajte u kanalizaciju ili po zemlji
istrošene tečnosti.
Istrošene tečnosti sipajte u kontejnere
predviđene u tu svrhu u najbližem
ovlašćenom ser visu mreže CITROËN ili
u stručnom servisu.
Istrošeni proizvodi
Zadnji prostor motora
Pražnjenje sistema
Ovu tečnost ne treba obnavljati.
Karakteristike tečnosti
Ova tečnost treba da bude u skladu sa
preporukama proizvođača.
Rashladni sistem je pod pritiskom, sačekajte
bar sat vremena nakon zaustavljanja motora
i/ili kraj postupka punjenja pre bilo kakve
intervencije.
Da biste izbegli opasnost od opekotina,
odvrnite čep za dva kruga da bi pritisak pao.
Kada pritisak padne, skinite čep i dopunite po
potrebi nivo tečnosti.

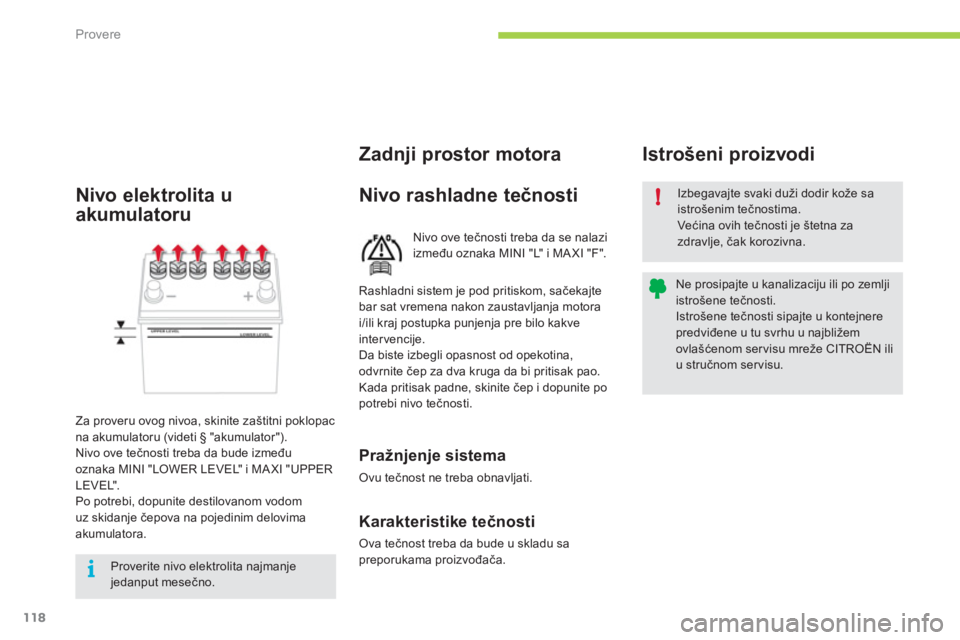

Nivo elektrolita u
akumulatoru
Za proveru ovog nivoa, skinite zaštitni poklopac
na akumulatoru (videti § "akumulator").
Nivo ove tečnosti treba da bude između
oznaka MINI "LOWER LEVEL" i MA XI "UPPER
LEVEL".
Po potrebi, dopunite destilovanom vodom
uz skidanje čepova na pojedinim delovima
akumulatora.
Proverite nivo elektrolita najmanje
jedanput mesečno.
