CITROEN C-ZERO 2017 Návod na použitie (in Slovak)

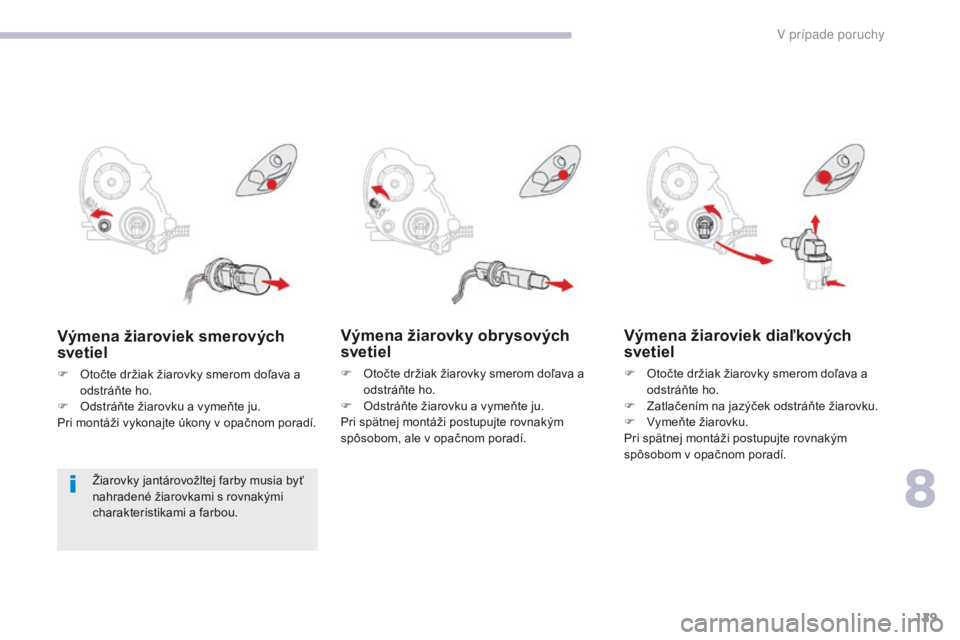

129
C-Zero_sk_Chap08_en-cas-de-panne_ed01-2016
Výmena žiarovky obrysových
svetiel
F Otočte držiak žiarovky smerom doľava a odstráňte ho.
F

O
dstráňte žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
Výmena žiaroviek diaľkových
svetiel
F Otočte držiak žiarovky smerom doľava a odstráňte ho.
F

Z
atlačením na jazýček odstráňte žiarovku.
F

V
ymeňte žiarovku.
Pri spätnej montáži postupujte rovnakým
spôsobom v opačnom poradí.
Výmena žiaroviek smerových
svetiel
F Otočte držiak žiarovky smerom doľava a odstráňte ho.
F

O
dstráňte žiarovku a vymeňte ju.
Pri montáži vykonajte úkony v opačnom poradí.
Žiarovky jantárovožltej farby musia byť
nahradené žiarovkami s rovnakými
charakteristikami a farbou.
8
V pr

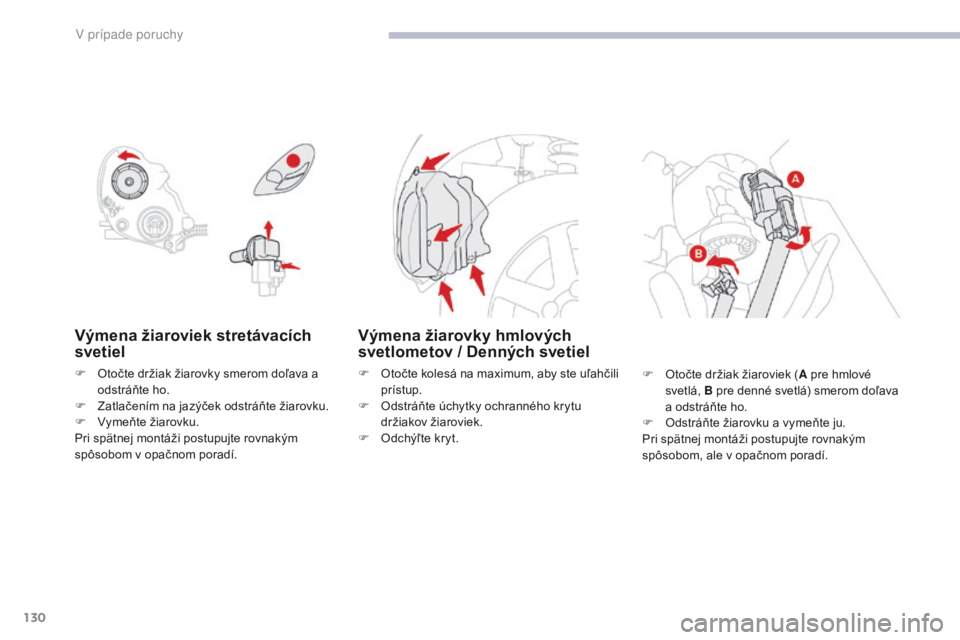

130
C-Zero_sk_Chap08_en-cas-de-panne_ed01-2016
Výmena žiaroviek stretávacích
svetiel
F Otočte držiak žiarovky smerom doľava a odstráňte ho.
F

Z
atlačením na jazýček odstráňte žiarovku.
F

V
ymeňte žiarovku.
Pri spätnej montáži postupujte rovnakým
spôsobom v opačnom poradí.
Výmena žiarovky hmlových
svetlometov / Denných svetiel
F Otočte kolesá na maximum, aby ste uľahčili prístup.
F

O
dstráňte úchytky ochranného krytu
držiakov žiaroviek.
F

O
dchýľte kryt. F
O točte držiak žiaroviek (A pre hmlové
svetlá, B pre denné svetlá) smerom doľava
a odstráňte ho.
F

O
dstráňte žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
V pr

131
C-Zero_sk_Chap08_en-cas-de-panne_ed01-2016

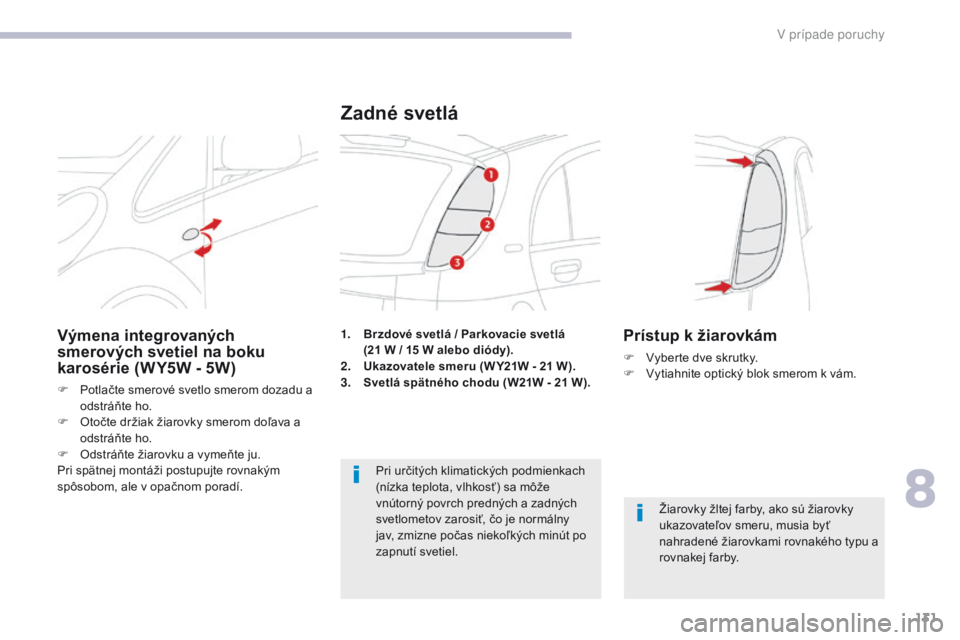

1. Brzdové svetlá / Parkovacie svetlá (21 W / 15 W alebo diódy).
2.
U

kazovatele smeru (W Y21W - 21 W).
3.
S

vetlá spätného chodu (W21W - 21 W).
Zadné svetlá
Žiarovky žltej farby, ako sú žiarovky
ukazovateľov smeru, musia byť
nahradené žiarovkami rovnakého typu a
rovnakej farby.
Pri určitých klimatických podmienkach
(nízka teplota, vlhkosť) sa môže
vnútorný povrch predných a zadných
svetlometov zarosiť, čo je normálny
jav, zmizne počas niekoľkých minút po
zapnutí svetiel.
Výmena integrovaných
smerových svetiel na boku
karosérie (WY5W - 5W)
F Potlačte smerové svetlo smerom dozadu a
odstráňte ho.
F

O
točte držiak žiarovky smerom doľava a
odstráňte ho.
F

O
dstráňte žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
Prístup k žiarovkám
F Vyberte dve skrutky.
F V ytiahnite optický blok smerom k vám.
8
V pr

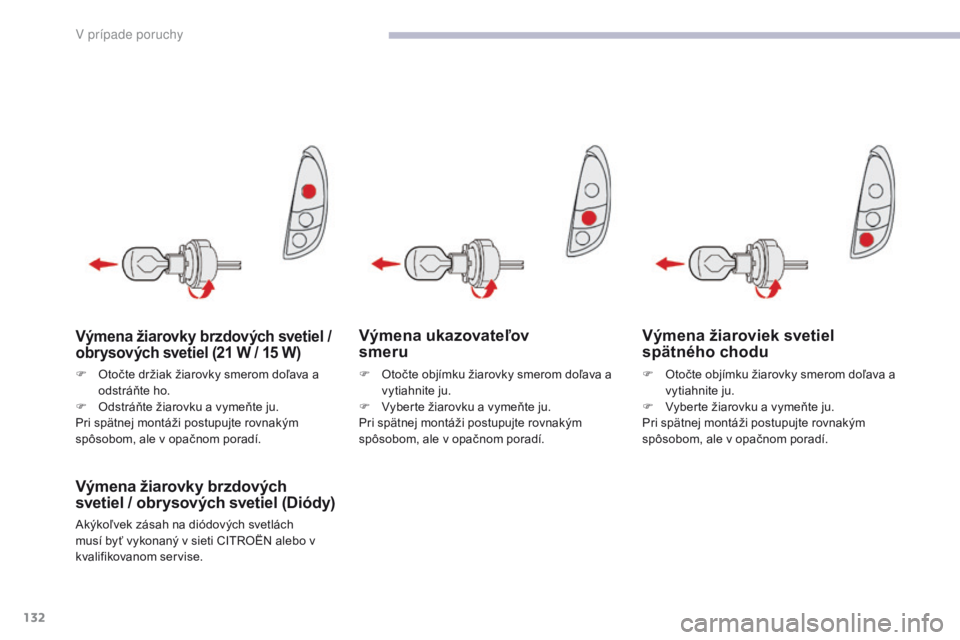

132
C-Zero_sk_Chap08_en-cas-de-panne_ed01-2016
Výmena ukazovateľov
smeru
Výmena žiarovky brzdových
svetiel / obrysových svetiel (Diódy)
Akýkoľvek zásah na diódových svetlách
musí byť vykonaný v sieti CITROËN alebo v
kvalifikovanom servise.
Výmena žiaroviek svetiel
spätného choduVýmena žiarovky brzdových svetiel /
obrysových svetiel (21 W / 15 W)
F Otočte držiak žiarovky smerom doľava a
odstráňte ho.
F

O
dstráňte žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí. F
O točte objímku žiarovky smerom doľava a
vytiahnite ju.
F

V
yberte žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí. F
O točte objímku žiarovky smerom doľava a
vytiahnite ju.
F

V
yberte žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
V pr

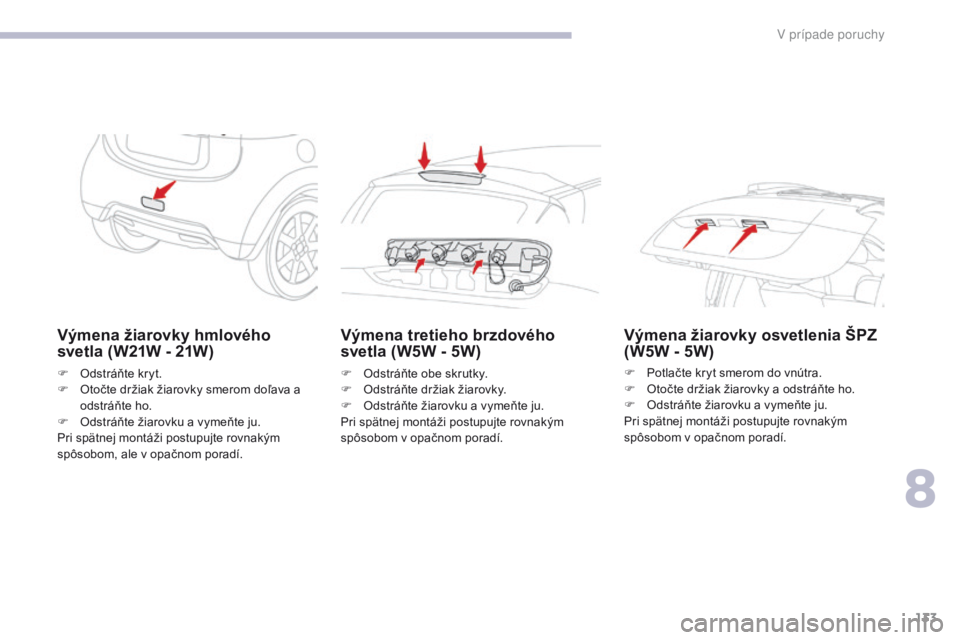

133
C-Zero_sk_Chap08_en-cas-de-panne_ed01-2016
Výmena žiarovky hmlového
svetla (W21W - 21W)
F Odstráňte kryt.
F O točte držiak žiarovky smerom doľava a
odstráňte ho.
F

O
dstráňte žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
Výmena tretieho brzdového
svetla (W5W - 5W)
F Odstráňte obe skrutky.
F O dstráňte držiak žiarovky.
F

O
dstráňte žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom v opačnom poradí.
Výmena žiarovky osvetlenia ŠPZ
(W5W - 5W)
F Potlačte kryt smerom do vnútra.
F O točte držiak žiarovky a odstráňte ho.
F

O
dstráňte žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom v opačnom poradí.
8
V pr

134
C-Zero_sk_Chap08_en-cas-de-panne_ed01-2016

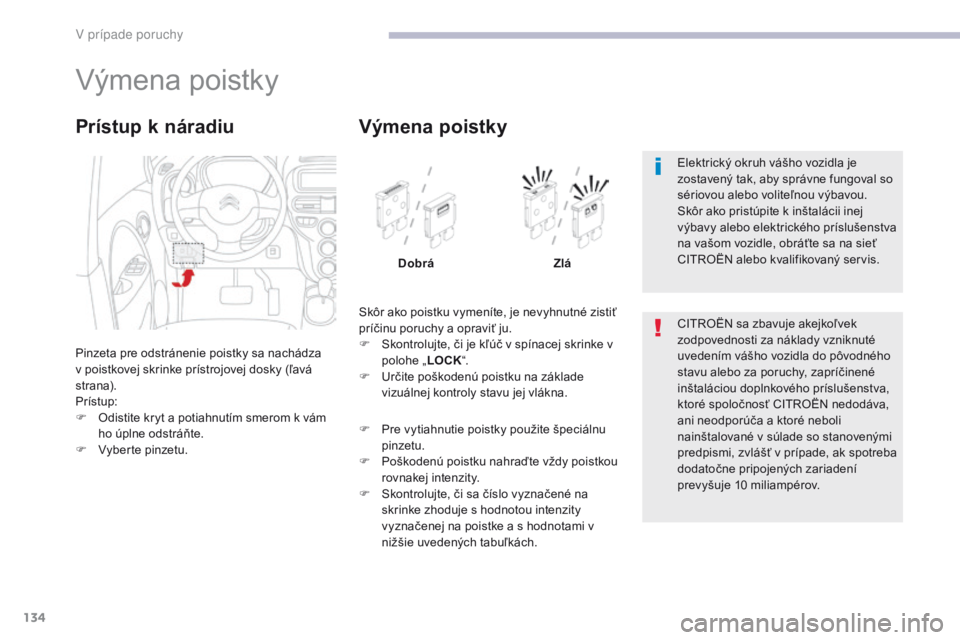

Výmena poistky
Pinzeta pre odstránenie poistky sa nachádza
v poistkovej skrinke prístrojovej dosky (ľavá
strana).
Prístup:
F
O
distite kryt a potiahnutím smerom k vám
ho úplne odstráňte.
F

V
yberte pinzetu.
Prístup k náradiu
Skôr ako poistku vymeníte, je nevyhnutné zistiť
príčinu poruchy a opraviť ju.
F
S
kontrolujte, či je kľúč v spínacej skrinke v
polohe „ LOCK“.
F

U
rčite poškodenú poistku na základe
vizuálnej kontroly stavu jej vlákna.
Výmena poistky
Dobrá Zlá
F

P

re vytiahnutie poistky použite špeciálnu
pinzetu.
F

P

oškodenú poistku nahraďte vždy poistkou
rovnakej intenzity.
F

S

kontrolujte, či sa číslo vyznačené na
skrinke zhoduje s hodnotou intenzity
vyznačenej na poistke a s hodnotami v
nižšie uvedených tabuľkách. CITROËN sa zbavuje akejkoľvek
zodpovednosti za náklady vzniknuté
uvedením vášho vozidla do pôvodného
stavu alebo za poruchy, zapríčinené
inštaláciou doplnkového príslušenstva,
ktoré spoločnosť CITROËN nedodáva,
ani neodporúča a ktoré neboli
nainštalované v súlade so stanovenými
predpismi, zvlášť v prípade, ak spotreba
dodatočne pripojených zariadení
prevyšuje 10 miliampérov. Elektrický okruh vášho vozidla je
zostavený tak, aby správne fungoval so
sériovou alebo voliteľnou výbavou.
Skôr ako pristúpite k inštalácii inej
výbavy alebo elektrického príslušenstva
na vašom vozidle, obráťte sa na sieť
CITROËN alebo kvalifikovaný servis.
V pr

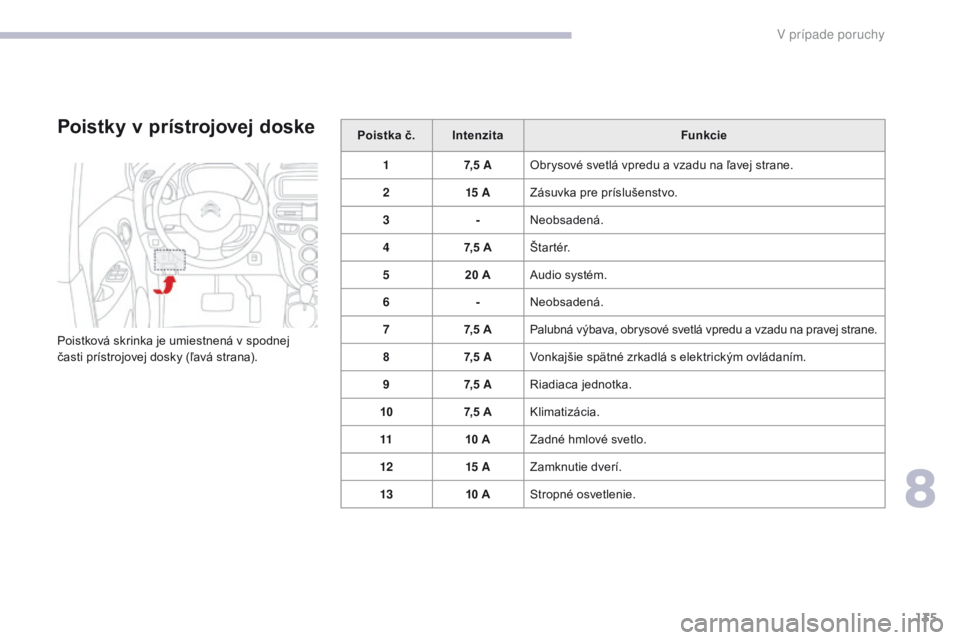

135
C-Zero_sk_Chap08_en-cas-de-panne_ed01-2016
Poistky v prístrojovej doske
Poistková skrinka je umiestnená v spodnej
časti prístrojovej dosky (ľavá strana).Poistka č.
Intenzita Funkcie
1 7, 5 A Obrysové svetlá vpredu a vzadu na ľavej strane.
2 15 AZásuvka pre príslušenstvo.
3 -Neobsadená.
4 7,5 AŠ t a r t é r.
5 20 AAudio systém.
6 -Neobsadená.
7 7,5 APalubná výbava, obrysové svetlá vpredu a vzadu na pravej strane.
8 7, 5 A Vonkajšie spätné zrkadlá s elektrickým ovládaním.
9 7, 5 A Riadiaca jednotka.
10 7,5 AKlimatizácia.
11 10 AZadné hmlové svetlo.
12 15 AZamknutie dverí.
13 10 AStropné osvetlenie.
8
V pr

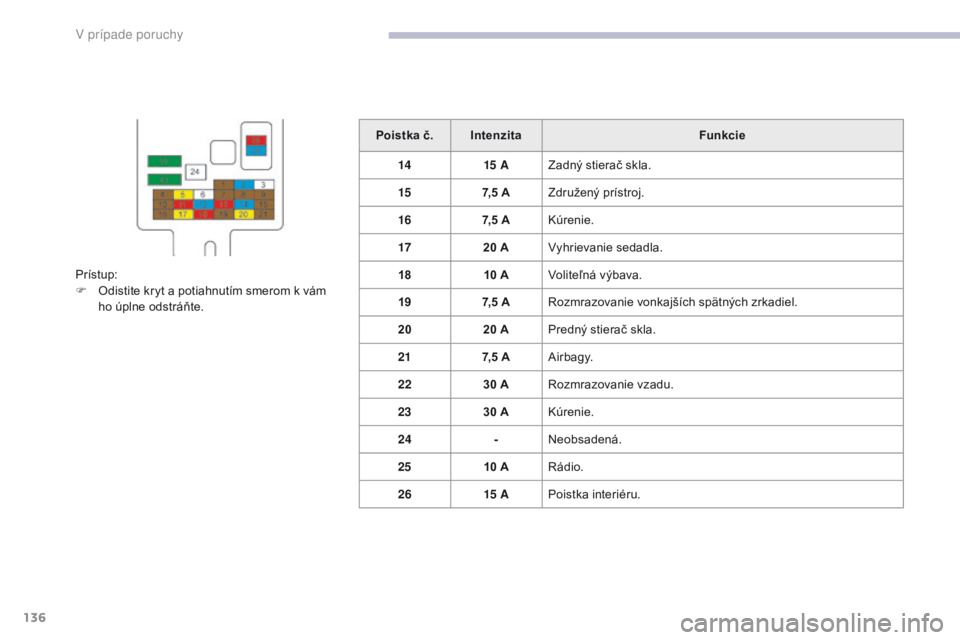

136
C-Zero_sk_Chap08_en-cas-de-panne_ed01-2016
Poistka č.Intenzita Funkcie
14 15 AZadný stierač skla.
15 7,5 AZdružený prístroj.
16 7,5 AKúrenie.
17 20 AVyhrievanie sedadla.
18 10 AVoliteľná výbava.
19 7,5 ARozmrazovanie vonkajších spätných zrkadiel.
20 20 APredný stierač skla.
21 7,5 AAirbagy.
22 30 ARozmrazovanie vzadu.
23 30 AKúrenie.
24 -Neobsadená.
25 10 ARádio.
26 15 APoistka interiéru.
Prístup:
F

O

distite kryt a potiahnutím smerom k vám
ho úplne odstráňte.
V pr

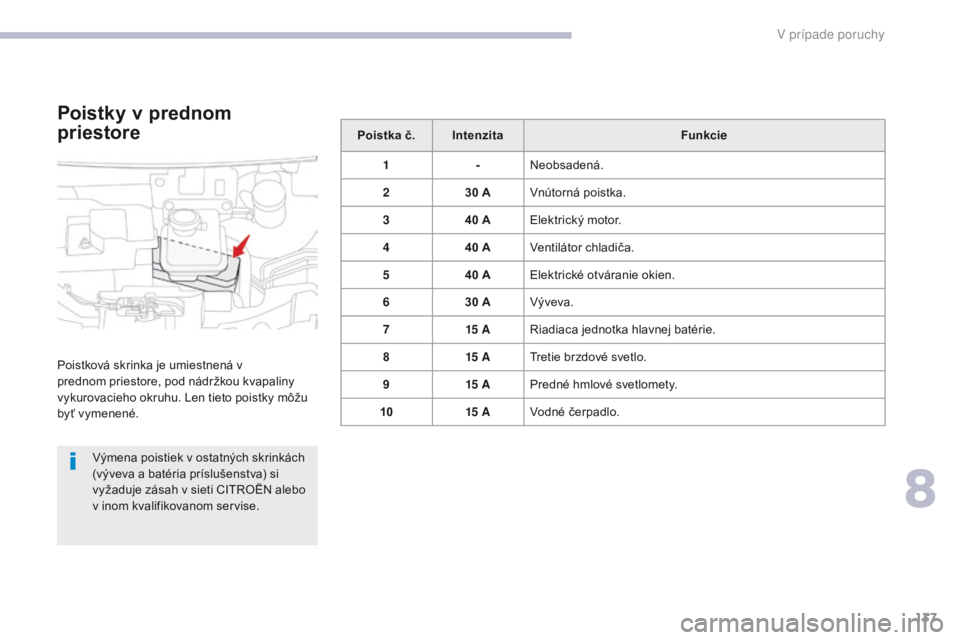

137
C-Zero_sk_Chap08_en-cas-de-panne_ed01-2016
Poistka č.Intenzita Funkcie
1 -Neobsadená.
2 30 AVnútorná poistka.
3 40 AElektrický motor.
4 40 AVentilátor chladiča.
5 40 AElektrické otváranie okien.
6 30 AVýveva.
7 15 ARiadiaca jednotka hlavnej batérie.
8 15 ATretie brzdové svetlo.
9 15 APredné hmlové svetlomety.
10 15 AVodné čerpadlo.
Poistky v prednom
priestore
Poistková skrinka je umiestnená v
prednom priestore, pod nádržkou kvapaliny
vykurovacieho okruhu. Len tieto poistky môžu
byť vymenené.
Výmena poistiek v ostatných skrinkách
(výveva a batéria príslušenstva) si
vyžaduje zásah v sieti CITROËN alebo
v inom kvalifikovanom servise.
8
V pr

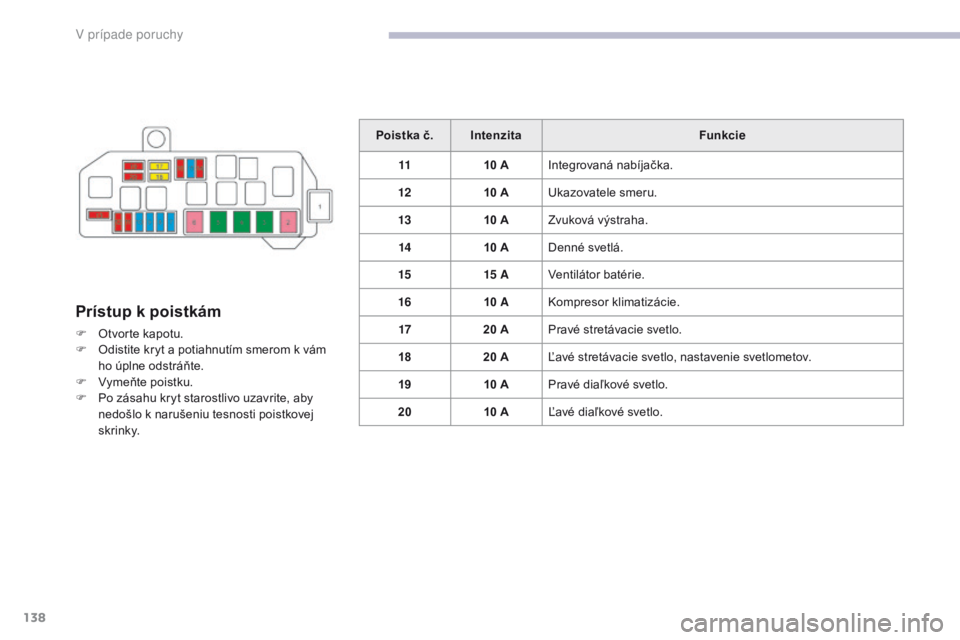

138
C-Zero_sk_Chap08_en-cas-de-panne_ed01-2016
Prístup k poistkám
F Otvorte kapotu.
F O distite kryt a potiahnutím smerom k vám
ho úplne odstráňte.
F

Vy
meňte poistku.
F

P
o zásahu kryt starostlivo uzavrite, aby
nedošlo k narušeniu tesnosti poistkovej
skrinky. Poistka č.
Intenzita Funkcie
11 10 AIntegrovaná nabíjačka.
12 10 AUkazovatele smeru.
13 10 AZvuková výstraha.
14 10 ADenné svetlá.
15 15 AVentilátor batérie.
16 10 A Kompresor klimatizácie.
17 20 APravé stretávacie svetlo.
18 20 AĽavé stretávacie svetlo, nastavenie svetlometov.
19 10 APravé diaľkové svetlo.
20 10 AĽavé diaľkové svetlo.
V pr
