CITROEN C3 2015 InstruksjonsbØker (in Norwegian)

04-14

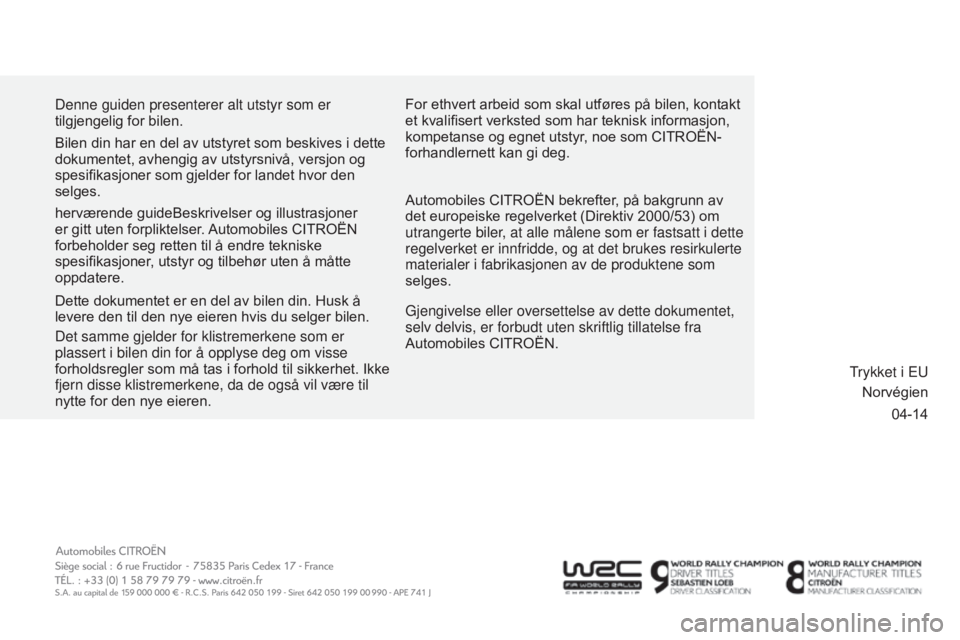

Denne guiden presenterer alt utstyr som er
tilgjengelig for bilen.
Gjengivelse eller oversettelse av dette dokumentet,
selv delvis, er forbudt uten skriftlig tillatelse fra
Automobiles CITROËN.
Bilen din har en del av utstyret som beskives i dette
dokumentet, avhengig av utstyrsnivå, versjon og
spesifikasjoner som gjelder for landet hvor den
selges.
herværende guideBeskrivelser og illustrasjoner
er gitt uten forpliktelser. Automobiles CITROËN
forbeholder seg retten til å endre tekniske
spesifikasjoner, utstyr og tilbehør uten å måtte
oppdatere.
Dette dokumentet er en del av bilen din. Husk å
levere den til den nye eieren hvis du selger bilen.
Det samme gjelder for klistremerkene som er
plassert i bilen din for å opplyse deg om visse
forholdsregler som må tas i forhold til sikkerhet. Ikke
fjern disse klistremerkene, da de også vil være til
nytte for den nye eieren. Automobiles CITROËN bekrefter, på bakgrunn av
det europeiske regelverket (Direktiv 2000/53) om
utrangerte biler, at alle målene som er fastsatt i dette
regelverket er innfridde, og at det brukes resirkulerte
materialer i fabrikasjonen av de produktene som
selges.
trykket i E

u
Norvégien
For ethvert arbeid som skal utføres på bilen, kontakt
et kvalifisert verksted som har teknisk informasjon,
kompetanse og egnet utstyr

, noe som CITROËN-
forhandlernett kan gi deg.

CRÉATIVE TECHNOLOGIE
2014 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Entagos
14.C3.0100
Norvégien

Kontroll under kjøring
2
Instrumentbord med alle instrumenter og kontroll- og varsellamper for bilens funksjon.

















Instrumentbord manuell girkasse


5.




Knapp for styring av display.

Viser informasjon om vedlikehold.
Stiller inn klokke og velger måleenheter.
Nullstiller vedlikeholdsindikator.

6.
Knapp for lys i instrumentbordet.

Virker på lysstyrken på førerplassen.

1.
Tu r t e l l e r.

Viser motorens omdreiningshastighet
(x 1 000 o/min eller rpm).

2.
Bilens hastighet.

Viser hastigheten til bilen i øyeblikket (km/t
eller mph).

3.
Drivstoffnivå.

Viser mengden drivstoff som er igjen i
tanken.

4.
Display.


A.
Utvendig temperatur.

(°Celsius eller °Fahrenheit)

B.
Indikator for skifte av gir trinn.


C.
Klokkeslett.


D.
Indikator for oljenivå motor.

Vises i noen sekunder når tenningen settes
på og forsvinner deretter.

E.
Kjørecomputer.


F.


Vedlikeholdsindikator
eller rekkevidde
forbundet med AdBlue eller SCR-systemet
(km eller miles) og deretter,
kilometerteller.

Disse funksjonene vises fortløpende når
tenningen settes på.




Display

For ytterligere opplysninger, gå til
avsnittet som korresponderer med
knappen eller funksjonen og dens
tilhørende visning.

Instrumenter

1
Kontroll under kjøring
3


Indikator



er tent



Årsak



Aktivering / Obser vasjoner






Additif AdBlue
®


(Diesel BlueHDi)


vedvarende når
tenningen settes
på, medfulgt av
et lydsignal og en
melding som angir
rekkevidden. Rekkevidden befinner seg mellom
600 og 2 400 km. Foreta raskt en etter fylling av beholderen AdBlue®

:
ta kontakt med CITROËN-forhandlernett eller et
kvalifisert verksted, eller foreta etter fyllingen selv, se
korresponderende avsnitt.

+
blinker, sammen
med lampen
SERVICE, medfulgt
av et lydsignal og en
melding som angir
rekkevidden. Rekkevidden befinner seg mellom
0 og 600 km. Det er påkrevet å foreta
en etter fylling av beholderen
AdBlue
®
for å unngå stans
: ta kontakt med
CITROËN-forhandlernett eller et kvalifisert verksted
eller foreta etter fyllingen selv, se korresponderende
avsnitt.

blinker, sammen med
lampen SERVICE,
sammen med et
lydsignal og en
melding som angir at
oppstart er umulig. Beholderen AdBlue
®

er tom:
startsperresystemet hindrer oppstart
av motor. For å star te motoren er det påkrevet
å foreta en
etterfylling av AdBlue®
: ta kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted eller foreta
etter fyllingen selv, se korresponderende avsnitt.
Det er påkrevet
å helle minst 3,8 liter AdBlue
®

på
beholderen.

Kontroll under kjøring
4


Indikator



er tent



Årsak



Aktivering / Obser vasjoner



+
+

Avgassystem
SCR
(Diesel BlueHDi)


vedvarende når tenningen
settes på, sammen med
lampen SERVICE og systemet
for autodiagnose motor,
medfulgt av et lydsignal og en
melding. Det er blitt detektert en feil på SCR-
systemet. Denne varslingen forsvinner så snart
utslippsnivået igjen er riktig.

blinker når tenningen settes
på, sammen med lampen
SERVICE og systemet for
autodiagnose motor, medfulgt
av et lydsignal og en melding
som angir at motoren ikke kan
starte. Etter bekreftelse av feilfunksjonen
på avgassystemet, kan du kjøre inntil
1 100 km før motorens startsperre
innkobles.
Så snar t som mulig
, ta kontakt med
CITROËN-forhandlernett eller et kvalifisert
verksted for å unngå stans
.

blinker når tenningen settes
på, sammen med lampen
SERVICE og systemet for
autodiagnose motor, medfulgt
av et lydsignal og en melding
som angir at oppstart er
umulig. Du har overskredet grensen for
tillatt kjøring etter bekreftelse av
feilfunksjone til avgassystemet:
startsperren hindrer oppstart av
motoren. For å kunne star te motoren igjen, er det
påkrevet
at du tar kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted.

1
Kontroll under kjøring
5

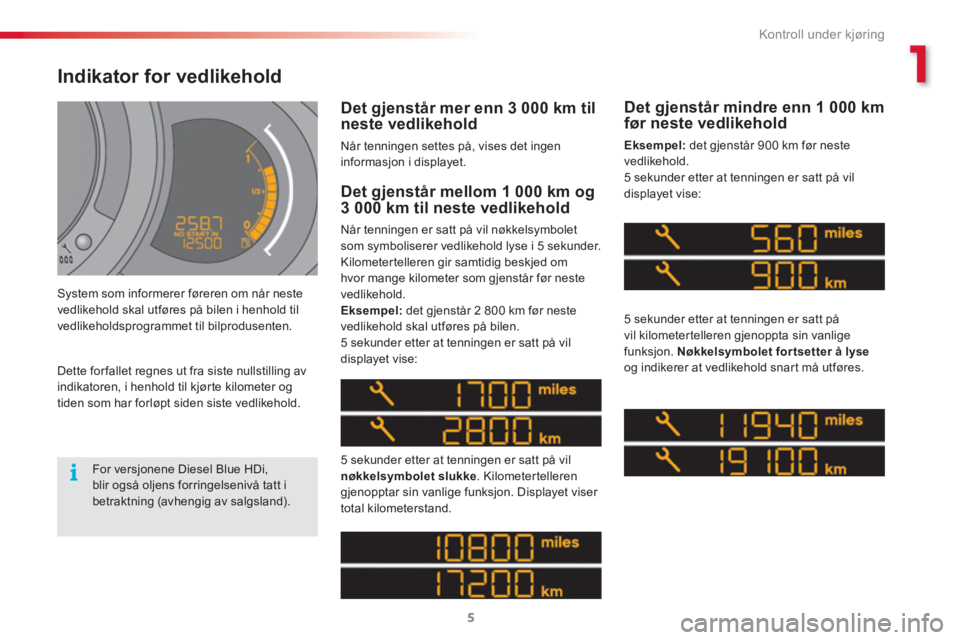

System som informerer føreren om når neste
vedlikehold skal utføres på bilen i henhold til
vedlikeholdsprogrammet til bilprodusenten.


Det gjenstår mellom 1 000 km og
3 000 km til neste vedlikehold
Når tenningen er satt på vil nøkkelsymbolet
som symboliserer vedlikehold lyse i 5 sekunder.
Kilometertelleren gir samtidig beskjed om
hvor mange kilometer som gjenstår før neste
vedlikehold.

Eksempel:
det gjenstår 2 800 km før neste
vedlikehold skal utføres på bilen.
5 sekunder etter at tenningen er satt på vil
displayet vise:


Det gjenstår mindre enn 1 000 km
før neste vedlikehold

Eksempel:
det gjenstår 900 km før neste
vedlikehold.
5 sekunder etter at tenningen er satt på vil
displayet vise:

5 sekunder etter at tenningen er satt på vil
nøkkelsymbolet slukke
. Kilometertelleren
gjenopptar sin vanlige funksjon. Displayet viser
total kilometerstand.
5 sekunder etter at tenningen er satt på
vil kilometertelleren gjenoppta sin vanlige
funksjon. Nøkkelsymbolet for tsetter å lyse

og indikerer at vedlikehold snart må utføres.


Det gjenstår mer enn 3 000 km til
neste vedlikehold
Når tenningen settes på, vises det ingen
informasjon i displayet.








Indikator for vedlikehold


Dette for fallet regnes ut fra siste nullstilling av
indikatoren, i henhold til kjørte kilometer og
tiden som har forløpt siden siste vedlikehold.

For versjonene Diesel Blue HDi,
blir også oljens forringelsenivå tatt i
betraktning (avhengig av salgsland).

Kontroll under kjøring
6

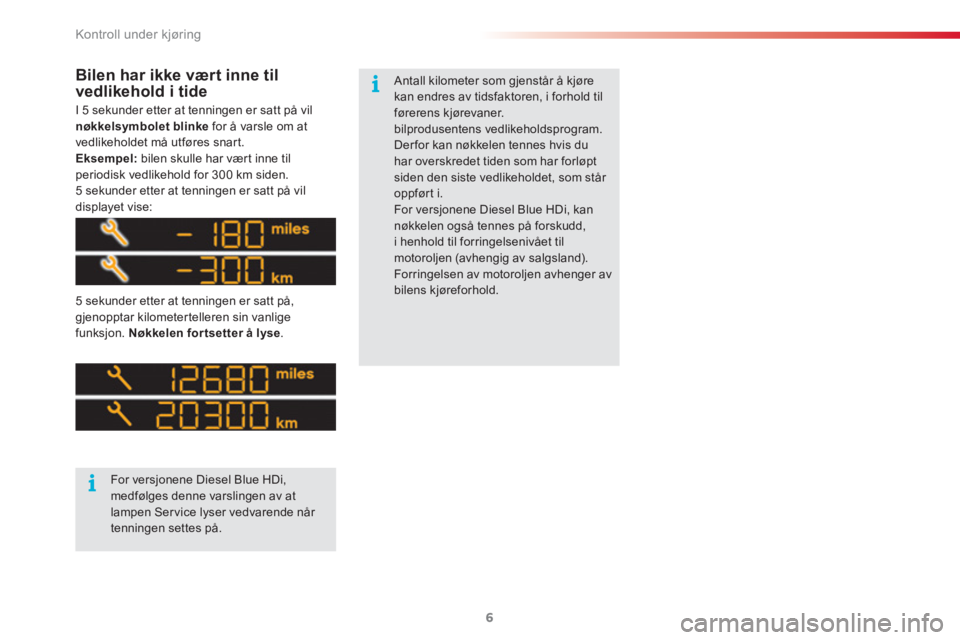

I 5 sekunder etter at tenningen er satt på vil
nøkkelsymbolet blinke
for å varsle om at
vedlikeholdet må utføres snar t.

Eksempel:
bilen skulle har vært inne til
periodisk vedlikehold for 300 km siden.
5 sekunder etter at tenningen er satt på vil
displayet vise:

5 sekunder etter at tenningen er satt på,
gjenopptar kilometertelleren sin vanlige
funksjon. Nøkkelen for tsetter å lyse
.

For versjonene Diesel Blue HDi,
medfølges denne varslingen av at
lampen Ser vice lyser vedvarende når
tenningen settes på.
Antall kilometer som gjenstår å kjøre
kan endres av tidsfaktoren, i forhold til
førerens kjørevaner.
bilprodusentens vedlikeholdsprogram.
Der for kan nøkkelen tennes hvis du
har overskredet tiden som har forløpt
siden den siste vedlikeholdet, som står
oppført i.
For versjonene Diesel Blue HDi, kan
nøkkelen også tennes på forskudd,
i henhold til forringelsenivået til
motoroljen (avhengig av salgsland).
Forringelsen av motoroljen avhenger av
bilens kjøreforhold.



Bilen har ikke vært inne til
vedlikehold i tide

10
Kontroller
7






Tom drivstofftank (Diesel)




)
Fyll minst fem liter diesel på
drivstofftanken.

)
Åpne opp panseret.

)
I henhold til versjon, hekt av dekslet for å få
tilgang til håndpumpen.

)
Bruk håndpumpen inntil den hardner (det
første trykket kan være tungt) og til du ser
at det er drivstoff i den gjennomsiktige
slangen med den grønne kontakten.

)
Påvirk starteren til motoren starter.

)
I henhold til versjon, sett dekslet tilbake på
plass og hekt det på.

)
Lukk panseret.
Hvis motoren ikke starter på første
forsøk, insister ikke.
Aktiver håndpumpen og påvirk deretter
starteren på nytt.






Motorer Blue HDi



)
Fyll minst fem liter diesel på tanken.

)
Sett på tenningen (uten å starte motoren).

)
Vent i 6 sekunder, og slå av tenningen.

)
Gjenta operasjonen 10 ganger.

)
Påvirk starteren for å starte motoren.
For biler med HDI-motor må drivstoffsystemet
igangsettes på nytt dersom tanken er tom for
drivstoff.
Dette systemet består av en håndpumpe og en
gjennomsiktig slange i motorrommet.
