CITROEN C3 2015 InstruksjonsbØker (in Norwegian)

Praktiske opplysninger
8


















Tilsetning AdBlue®

og SCR-systemet
for motorene Diesel BlueHDi


For å beskytte miljøet og overholde den nye
standarden Euro 6, uten at det går ut over
verken dieselmotorens ytelser eller forbruk,
har CITROËN valgt å utstyre sine biler
med en anordning som kombinerer SCR-
systemet (Selective Catalytic Reduction)
og partikkelfilteret (FAP) for behandling av
avgasser.



SCR-systemet


Ved hjelp av en tilsetningen kalt AdBlue®

som
inneholder urea, omdanner en katalysator inntil
85% av nitrogenoksidene (NOx) til nitrogen
og vann, som er helt ufarlig for både helse og
miljø.
Når AdBlue
®

-beholderen er tom, vil en
reglementert anordning hindre oppstart
av motor.
Ved feil på SCR-systemet, er ikke bilens
utslippsnivå lenger i samsvar med
standarden Euro 6: bilen din forurenser.
I tilfelle bekreftet funksjonfeil på SCR-
systemet, må du ta bilen så snart som
mulig til CITROËN-forhandlernett eller
til et kvalifisert verksted: etter å ha kjørt
1 100 km, vil en anordning aktiveres
automatisk for å hindre oppstart av
motoren.

AdBlue®

-tilsetningen finnes i en
spesialbeholder under bagasjerommet
bak i bilen. Beholderen tar 17 liter, og har
en rekkevidde på ca. 20 000 km før et
varselsystem utløses og angir at du kan kjøre
2 400 km med reser venivået.

Ved hvert fastsatte vedlikehold hos CITROËN-
forhandlernett eller hos et kvalifisert verksted,
vil det blir foretatt en komplett påfylling av
AdBlue
®
beholderen, for å forsikre at SCR-
systemet fungerer som det skal.

Hvis antall kilometer mellom to
vedlikeholdsinter valler overskrider 20 000 km,
anbefaler vi deg å besøke CITROËN-
forhandlernett eller et kvalifisert verksted for å
få foretatt en nødvendig etter fylling.

11
Praktiske opplysninger
9





Indikatorer for rekkevidde


Så snart tenningen settes på, angir en indikator
hvor mange kilometer du kan kjøre med bilen
før den automatiske blokkeringen vil hindre
oppstart av motoren. Denne estimasjonen
vises så snart nivået i AdBlue
®
-beholderen
er påbegynt, eller etter detektering av en
funksjonsfeil på SCR-systemet.
Dersom det samtidig detekteres funksjonsfeil
og lavt AdBlue
®
-nivå samtidig, vil den laveste
rekkevidden vises.




I tilfelle risiko for at motoren
ikke vil starte på grunn av for lite
AdBlue
®
-tilsetning.

Det reglementerte systemet for å hindre
start av motoren aktiveres automatisk
så snart AdBlue
®
-beholderen er tom.



Rekkevidde lenger enn 2 400 km

Når tenningen settes på vises ingen
informasjon om rekkevidden automatisk i
instrumentbordet.


I henhold til utstyret til bilen din, vises
rekkeviddeindikatoren enten :


- i displayet i instrumentbordet (versjoner
uten radio),

- i skjermen for multifunksjoner.

Praktiske opplysninger
10


For biler uten skjerm for multifunksjoner, vises rekkeviddeindikatoren i displayet i instrumentbordet.





Rekkevidde mellom 600 og 2 400 km


Rekkevidde mellom 0 og 600 km


Motorstans grunnet mangel på AdBlue®




For å kunne star te motoren igjen,
anbefaler vi at du tar kontakt med
CITROËN-forhandlernett eller et
kvalifisert verksted for å få foretatt
nødvendig etter fylling. Hvis du foretar
denne etter fyllingen selv, er det
påkrevet å helle minst 3,8 literAdBlue
®

på beholderen.
Se avsnittet "Etter fyllinger".
Når tenningen settes på, tennes lampen
SERVICE og lampen UREA blinker, sammen
med et lydsignal og en midlertidig visning i
instrumentbordet "NO START IN" og 0 km eller
miles - ("NO START IN 0 km" betyr "Oppstart
forbudt").
AdBlue
®

-beholderen er tom: den reglementære
startsperreanordningen hindrer oppstart av
motoren. Når tenningen settes på, tennes lampen
SERVICE og lampen UREA blinker, medfulgt
av et lydsignal og en midlertidig visning i
instrumentbordet "NO START IN" og en
strekning angir kjørerekkevidden i kilometer
eller miles før blokkering av oppstart motor -
(eks. : "NO START IN 600 km" betyr "Oppstart
forbudt om 600 km").
Under kjøring, vises denne meldingen hver
30. sekund så lenge etter fylling av tilsetning
ikke er blitt foretatt.
Ta kontakt med CITROËN-forhandlernett eller
et kvalifisert verksted for å foreta etter fylling av
AdBlue
®
-tilsetning.
Du kan også foreta etter fyllingen selv.
Se avsnittet "Etter fyllinger".
Hvis ikke du gjør dette, kan du risikere å ikke
kunne starte bilen igjen. Når tenningen settes på, tennes la lampen
UREA medfulgt av et lydsignal og en midler tidig
visning i instrumentbordet "NO START IN" og
en strekning angir kjørerekkevidden i kilometer
før blokkering av oppstart motor - (eks. : "NO
START IN 1 500 km" betyr " Oppstart forbudt
om 1 500 km").
Under kjøring, vises denne meldingen hver
300 km så lenge etter fylling av tilsetning ikke er
blitt foretatt.
Ta kontakt med CITROËN-forhandlernett eller
et kvalifisert verksted for å foreta etter fylling av
AdBlue
®
-tilsetning.
Du kan også foreta etter fyllingen selv.
Se avsnittet "Etter fyllinger".

11
Praktiske opplysninger
11


For biler med skjerm for multifunksjoner, vises rekkeviddeindikatoren i skjermen.





Rekkevidde på mellom 600 og 2 400 km

Så snart tenningen settes på, lyser lampen
UREA sammen med et lydsignal og visning av
en melding (f. eks : "Top up emissions additive:
Starting prevented in 1 500 km") som angir
kjørerekkevidden i kilometer eller miles.
Under kjøring vises meldingen hver 300 km så
lenge tilsetningsnivået ikke er blitt etter fylt.
Ta kontakt med CITROËN-forhandlernett eller
et kvalifisert verksted for å foreta etter fylling av
AdBlue
®
-tilsetning.
Du kan også foreta etter fyllingen selv.
Se avsnittet "Etter fyllinger".

Rekkevidde på mellom 0 og 600 km

Så snart tenningen slås på, lyser lampen
SERVICE og lampen UREA blinker
sammen med et lydsignal og visning av en
melding (f. eks.: "Top up emissions additive:
Starting prevented in 600 km") som angir
kjørerekkevidden i kilometer eller miles.
Under kjøring vises meldingen hvert
30. sekund så lenge tilsetningsnivået ikke er
blitt etter fylt.
Ta kontakt med CITROËN-forhandlernett eller
et kvalifisert verksted for å foreta etter fylling av
AdBlue
®
-tilsetning.
Du kan også foreta etter fyllingen selv.
Se avsnittet "Etter fyllinger".
Hvis ikke du gjør dette, kan du risikere å ikke
kunne starte bilen igjen. Så snart tenningen slås på, lyser lampen
SERVICE og lampen UREA blinker sammen
med et lydsignal og visning av meldingen "Top
up emissions additive: Starting prevented".
AdBlue
®

-beholderen er tom: den reglementære
startsperreanordningen hindrer oppstart av
motoren.

Motorstopp på grunn av mangel på AdBlue
®




For å kunne star te motoren igjen
anbefaler vi deg å ta kontakt med
CITROËN-forhandlernettet eller
et kvalifisert verksted for å foreta
nødvendig etter fylling. Dersom du selv
foretar etter fyllingen er det svært viktig
å fylle beholderen med minst 3,8 liter
AdBlue
®
-tilsetning.
Se avsnittet "Etter fyllinger".

Praktiske opplysninger
12


For biler uten skjerm for multifunksjoner, vises rekkeviddeindikatoren
i displayet i instrumentbordet.


I tilfelle detektering av en funksjonsfeil på SCR-systemet
En anordning som hindrer bilen i
å starte aktiveres automatisk når
1 100 kilometer er kjørt etter bekreftelse
av en funksjonsfeil på avgassystemet
SCR. Kontroller systemet så snart som
mulig hos CITROËN-forhandlernett
eller hos et kvalifisert verksted.

I tilfelle detektering av en funksjonsfeil


Hvis det dreier seg om en midlertidig
funksjonsfeil, vil varslingen
forsvinne under neste kjøretur, etter
selvdiagnostisering av avgassystemet
SCR Lampene UREA, SERVICE og autodiagnose
motor, medfulgt av et lydsignal.
Varslingen utløses under kjøring, når en
funksjonsfeil detekteres for første gang,
deretter under de følgende kjøreturene, så
lenge funksjonsfeilen vedvarer. Hvis det bekreftes at SCR-systemet har
en funksjonsfeil (etter kjøring i 50 km med
permanent visning av en funksjonsfeil),
tennes lampene SERVICE og autodiagnose
motor og lampen UREA blinker, sammen
med et lydsignal og midlertidig visning i
instrumentbordet av"NO START IN" og en
strekning angir kjørerekkevidden i kilometer
eller miles før blokkering av oppstart motor -
(eks. "NO START IN 600 km" betyr "Oppstart
forbudt om 600 km").
Under kjøring, vises denne meldingen hver
30. sekund så lenge funksjonsfeilen på
avgasssystemet SCR vedvarer.
Varslingen kommer tilbake så snart tenningen
settes på.
Henvend deg til CITROËN-forhandlernett eller
til et kvalifisert verksted så snart som mulig.
Hvis ikke, vil ikke bilen starte igjen.

I løpet av den tillatte kjøretiden


(mellom 1 100 km og 0 km)

11
Praktiske opplysninger
13

Du har overskredet den tillatte
kjøregrensen: startsperresystemet
hindrer nå start av motoren. Når tenningen settes på, tennes lampen
SERVICE og lampen UREA blinker, medfulgt
av et lydsignal og en midlertidig visning i
instrumentbordet "NO START IN" og 0 km eller
miles - ("NO START IN 0 km" betyr "Oppstart
forbudt").

Oppstart forbudt

For å kunne star te motoren igjen, er det
helt nødvendig å ta kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted.

Praktiske opplysninger
14


For biler med skjerm for multifunksjoner, vises rekkeviddeindikatoren
i skjermen.



Du har overskredet den tillatte
kjøregrensen: startsperresystemet
hindrer nå start av motoren.

Hvis det dreier seg om en midlertidig
funksjonsfeil, vil varslingen
forsvinne under neste kjøretur, etter
selvdiagnostisering av avgassystemet
SCR Lampene UREA, SERVICE og selvdiagnose
motor, sammen med et lydsignal og visning av
meldingen "Emissions fault" for å varsle om en
feil på avgassystemet.
Varslingen utløses under kjøring, når en
funksjonsfeil detekteres for første gang,
deretter under de følgende kjøreturene, så
lenge funksjonsfeilen vedvarer.


I tilfelle detektering av en funksjonsfeil

Dersom feilen på SCR-systemet bekreftes
(etter 50 km kjøring med kontinuerlig visning
av en feilvarsling), vil lampene SERVICE og
selvdiagnose motor lyse, og lampen UREA blinker
så snart tenningen settes på. Dette sammen
med et lydsignal og visning av en melding (f. eks.:
"Emissions fault: Starting prevented in 300 km")
som angir kjørerekkevidden i kilometer eller miles.
Under kjøring vises meldingen hvert 30. sekund
så lenge funksjonsfeilen på avgassystemet SCR
vedvarer.
Varslingen kommer tilbake så snart tenningen
settes på.
Henvend deg til CITROËN-forhandlernett eller til
et kvalifisert verksted så snart som mulig.
Hvis ikke, vil ikke bilen starte igjen.

I løpet av den tillatte kjøretiden (mellom
1 100 km og 0 km)

Hver gang tenningen settes på, lyser lampene
SERVICE og autodiagnose motor, og lampen
UREA blinker sammen med et lydsignal og
visning av meldingen "Emissions fault: Starting
prevented".

Oppstar t ikke mulig

For å kunne star te motoren igjen, er det
helt nødvendig å ta kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted.

11
Praktiske opplysninger
15







"Ad B l u e®

"-tilsetningen fr yser


AdBlue
®

-tilsetningen fryser ved
temperaturer under ca. -11°C.
SCR-systemet har en anordning for
oppvarming av AdBlue
®
-beholderen
som lar deg kjøre under meget lave
temperaturer.

Praktiske opplysninger
16

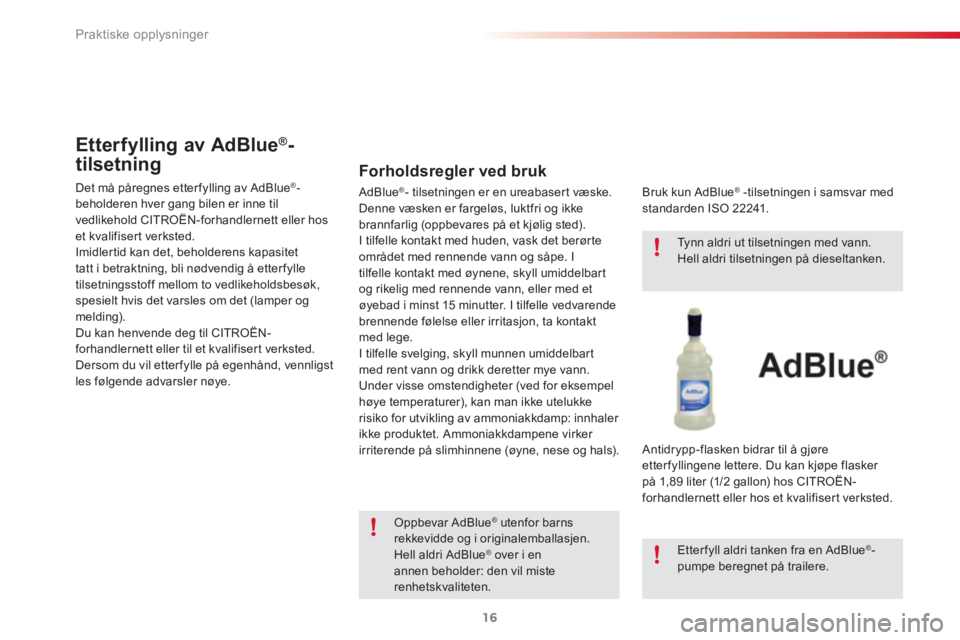

Det må påregnes etter fylling av AdBlue®

-
beholderen hver gang bilen er inne til
vedlikehold CITROËN-forhandlernett eller hos
et kvalifisert verksted.
Imidlertid kan det, beholderens kapasitet
tatt i betraktning, bli nødvendig å etter fylle
tilsetningsstoff mellom to vedlikeholdsbesøk,
spesielt hvis det varsles om det (lamper og
melding).
Du kan henvende deg til CITROËN-
forhandlernett eller til et kvalifisert verksted.
Dersom du vil etter fylle på egenhånd, vennligst
les følgende advarsler nøye.






Etterfylling av AdBlue®

-
tilsetning
AdBlue®

- tilsetningen er en ureabasert væske.
Denne væsken er fargeløs, luktfri og ikke
brannfarlig (oppbevares på et kjølig sted).
I tilfelle kontakt med huden, vask det berørte
området med rennende vann og såpe. I
tilfelle kontakt med øynene, skyll umiddelbart
og rikelig med rennende vann, eller med et
øyebad i minst 15 minutter. I tilfelle vedvarende
brennende følelse eller irritasjon, ta kontakt
med lege.
I tilfelle svelging, skyll munnen umiddelbart
med rent vann og drikk deretter mye vann.
Under visse omstendigheter (ved for eksempel
høye temperaturer), kan man ikke utelukke
risiko for utvikling av ammoniakkdamp: innhaler
ikke produktet. Ammoniakkdampene virker
irriterende på slimhinnene (øyne, nese og hals).



Forholdsregler ved bruk


Oppbevar AdBlue®

utenfor barns
rekkevidde og i originalemballasjen.
Hell aldri AdBlue
®

over i en
annen beholder: den vil miste
renhetskvaliteten.
Bruk kun AdBlue
®

-tilsetningen i samsvar med
standarden ISO 22241.

Tynn aldri ut tilsetningen med vann.
Hell aldri tilsetningen på dieseltanken.

Etter fyll aldri tanken fra en AdBlue
®

-
pumpe beregnet på trailere.


Antidrypp-flasken bidrar til å gjøre
etter fyllingene lettere. Du kan kjøpe flasker
på 1,89 liter (1/2 gallon) hos CITROËN-
forhandlernett eller hos et kvalifisert verksted.

11
Praktiske opplysninger
17

Ikke oppbevar AdBlue®

-flaskene i bilen.
AdBlue
®

fryser ved temperaturer under
-11°C, og forringes fra 25°C. Det anbefales å
oppbevare flaskene på et kjølig sted og i ly for
direkte sollys.
Under slike betingelser kan tilsentningen
oppbevares i minst et år.
Dersom tilsetningen har frosset, kan den
brukes igjen når den har tint fullstendig i
romtemperatur.


Anbefalinger for oppbevaring

Før du begynner å etter fylle, påse at bilen står
parkert på et plant og vannrett underlag.
På vinterstid, kontroller at bilens temperatur er
høyere enn -11°C. I motsatt tilfelle, vil AdBlue
®
fryse, og du vil ikke kunne helle den på tanken.
Parker bilen i et mer temperert lokale i noen
timer for å kunne foreta etter fyllingen.




Prosedyre




)
For tilgang til beholderen AdBlue®

, løft opp
matten i bagasjerommet, og avhengig av
utstyr, ta opp reser vehjulet eller/og eller
oppbevaringskassen.





)
Drei det sorte lokket en kvart omdreining
motsatt vei av klokkeretning uten å trykke,
og løft det opp.




)
Drei det den blå korken en 6
. dels
omdreining
i motsatt retning av klokkeretningen.

)
Løft lokket opp.
