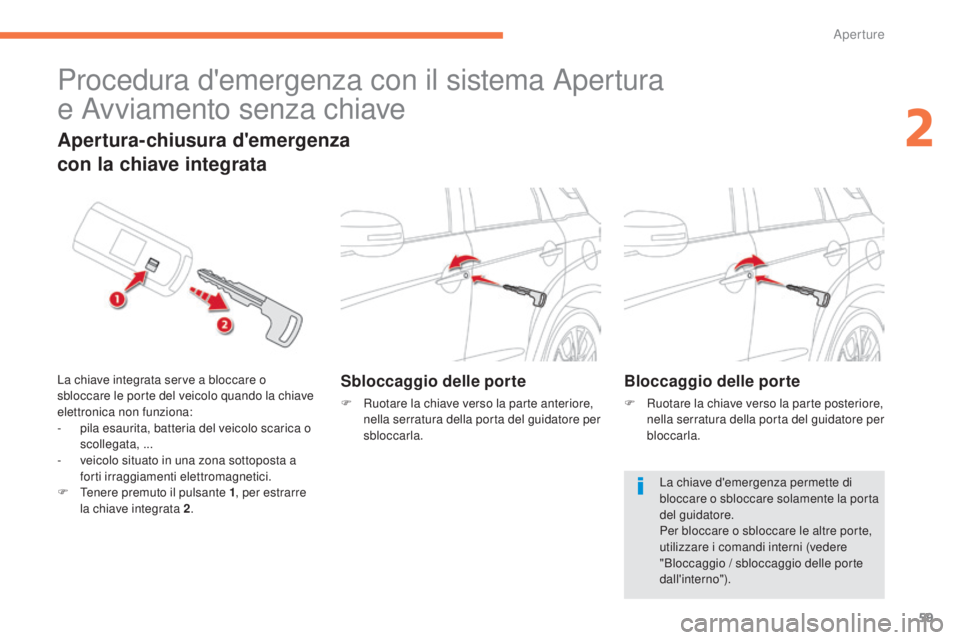

Procedura d'emergenza con il sistema Apertura
e Avviamento senza chiave
Sbloccaggio delle porte
F Ruotare la chiave verso la parte anteriore,
nella serratura della porta del guidatore per
sbloccarla.
Apertura-chiusura d'emergenza
con la chiave integrata
La chiave integrata serve a bloccare o
sbloccare le porte del veicolo quando la chiave
elettronica non funziona:
-

p
ila esaurita, batteria del veicolo scarica o
scollegata, ...
-

v
eicolo situato in una zona sottoposta a
forti irraggiamenti elettromagnetici.
F

T
enere premuto il pulsante 1 , per estrarre
la chiave integrata 2 .Bloccaggio delle porte
F Ruotare la chiave verso la parte posteriore,
nella serratura della porta del guidatore per
bloccarla.
La chiave d'emergenza permette di
bloccare o sbloccare solamente la porta
del guidatore.
Per bloccare o sbloccare le altre porte,
utilizzare i comandi interni (vedere
"Bloccaggio / sbloccaggio delle porte
dall'interno").
2
Aperture

60
C4-Aircross_it_Chap02_ouvertures_ed01-2014
Con il sistema Apertura e Avviamento senza
chiave, quando è necessaria la sostituzione
della pila, appare un messaggio sul quadro
strumenti.

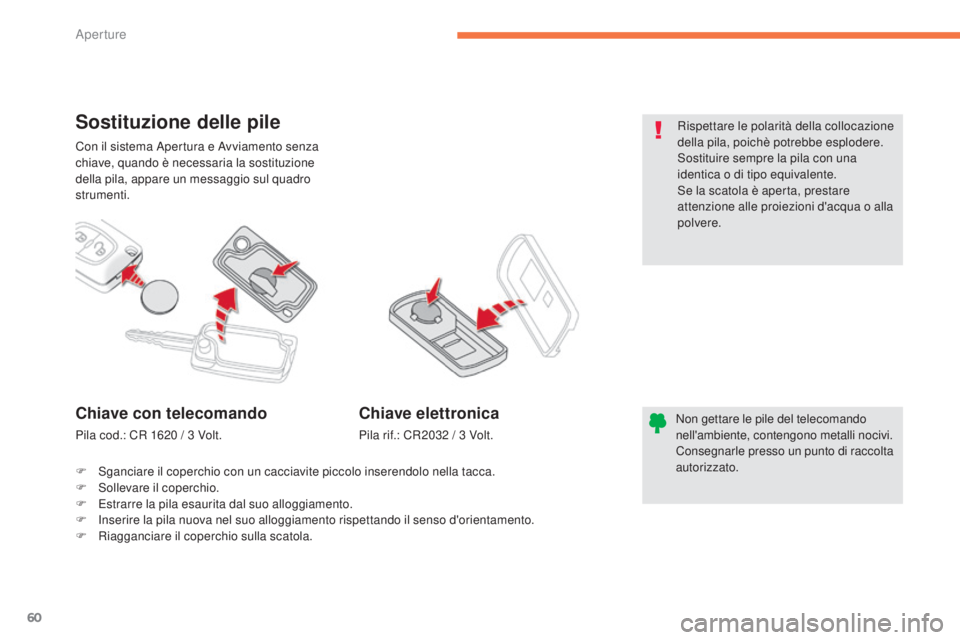

Sostituzione delle pile
Non gettare le pile del telecomando
nell'ambiente, contengono metalli nocivi.
Consegnarle presso un punto di raccolta
autorizzato.Chiave con telecomando
Pila cod.: CR 1620 / 3 Volt.
Chiave elettronica
Pila rif.: CR2032 / 3 Volt.
F
s
g

anciare il coperchio con un cacciavite piccolo inserendolo nella tacca.
F
s
o

llevare il coperchio.
F

E

strarre la pila esaurita dal suo alloggiamento.
F
i
n

serire la pila nuova nel suo alloggiamento rispettando il senso d'orientamento.
F

R

iagganciare il coperchio sulla scatola. Rispettare le polarità della collocazione
della pila, poichè potrebbe esplodere.
so

stituire sempre la pila con una
identica o di tipo equivalente.
se l
a scatola è aperta, prestare
attenzione alle proiezioni d'acqua o alla
polvere.
Aperture

61
C4-Aircross_it_Chap02_ouvertures_ed01-2014

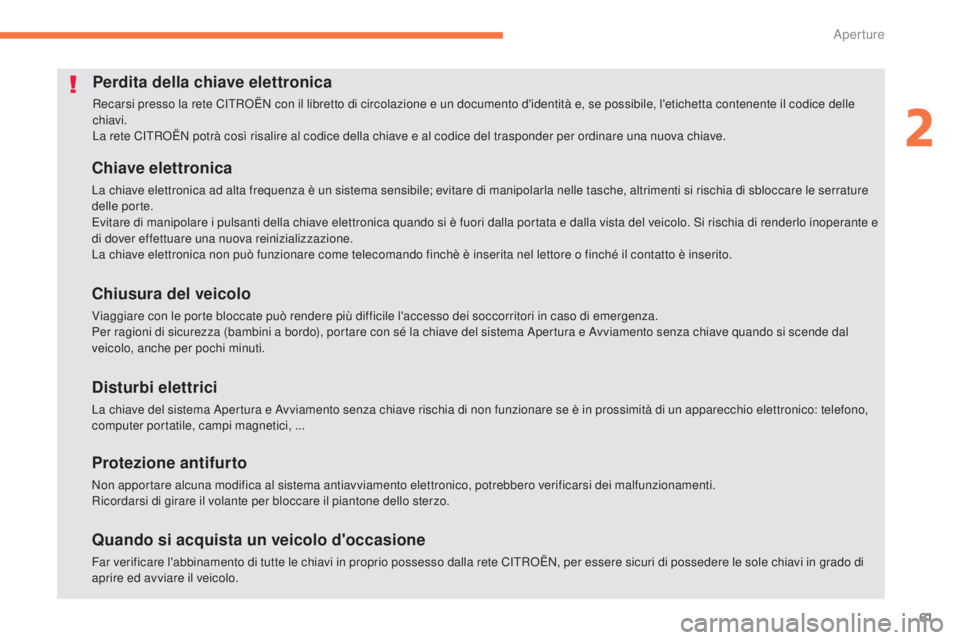

Perdita della chiave elettronica
Recarsi presso la rete CiTRoË N con il libretto di circolazione e un documento d'identità e, se possibile, l'etichetta contenente il codice delle
chiavi.
La rete C
iT

R
oË
N potrà così risalire al codice della chiave e al codice del trasponder per ordinare una nuova chiave.
Chiave elettronica
La chiave elettronica ad alta frequenza è un sistema sensibile; evitare di manipolarla nelle tasche, altrimenti si rischia di sbloccare le serrature
delle porte.
Evitare di manipolare i pulsanti della chiave elettronica quando si è fuori dalla portata e dalla vista del veicolo. s
i r
ischia di renderlo inoperante e
di dover effettuare una nuova reinizializzazione.
La chiave elettronica non può funzionare come telecomando finchè è inserita nel lettore o finché il contatto è inserito.
Chiusura del veicolo
Viaggiare con le porte bloccate può rendere più difficile l'accesso dei soccorritori in caso di emergenza.
Per ragioni di sicurezza (bambini a bordo), portare con sé la chiave del sistema Apertura e Avviamento senza chiave quando si scende dal
veicolo, anche per pochi minuti.
Disturbi elettrici
La chiave del sistema Apertura e Avviamento senza chiave rischia di non funzionare se è in prossimità di un apparecchio elettronico: telefono,
computer portatile, campi magnetici, ...
Protezione antifurto
Non apportare alcuna modifica al sistema antiavviamento elettronico, potrebbero verificarsi dei malfunzionamenti.
Ricordarsi di girare il volante per bloccare il piantone dello sterzo.
Quando si acquista un veicolo d'occasione
Far verificare l'abbinamento di tutte le chiavi in proprio possesso dalla rete CiT RoË N, per essere sicuri di possedere le sole chiavi in grado di
aprire ed avviare il veicolo.
2
Aperture

62
C4-Aircross_it_Chap02_ouvertures_ed01-2014

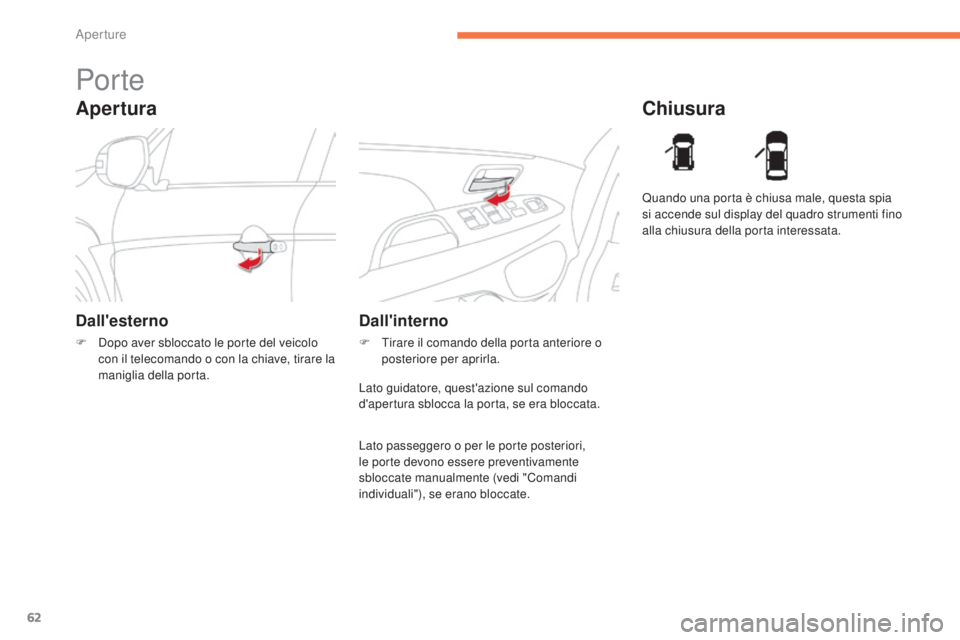

Apertura
Por te
Dall'esterno
F dopo aver sbloccato le porte del veicolo con il telecomando o con la chiave, tirare la
maniglia della porta.
Chiusura
Dall'interno
F Tirare il comando della porta anteriore o posteriore per aprirla. Quando una porta è chiusa male, questa spia
si accende sul display del quadro strumenti fino
alla chiusura della porta interessata.
Lato guidatore, quest'azione sul comando
d'apertura sblocca la porta, se era bloccata.
Lato passeggero o per le porte posteriori,
le porte devono essere preventivamente
sbloccate manualmente (vedi "Comandi
individuali"), se erano bloccate.
Aperture

63
C4-Aircross_it_Chap02_ouvertures_ed01-2014

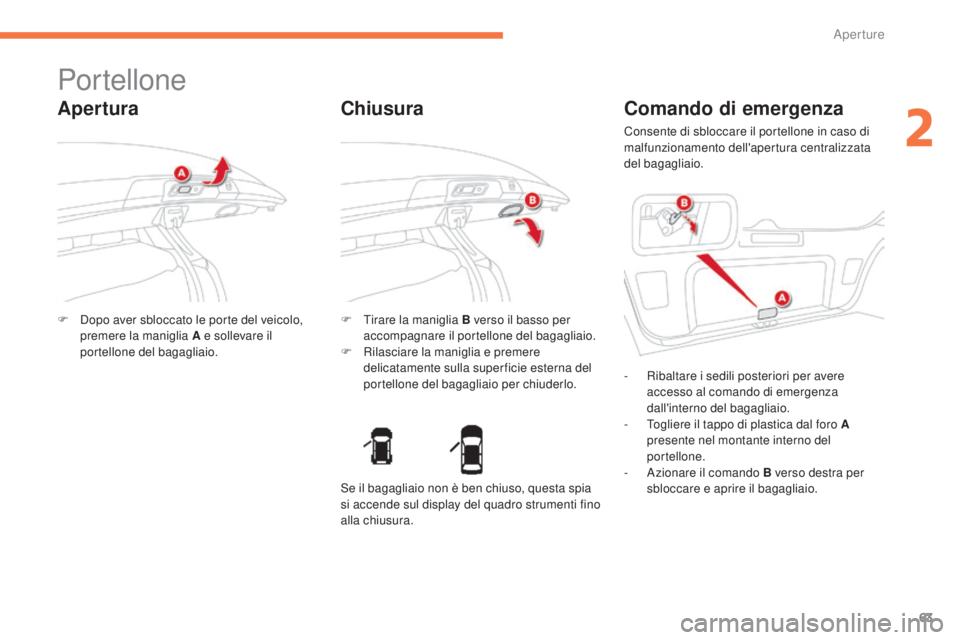

Portellone
Apertura
F dopo aver sbloccato le porte del veicolo, premere la maniglia A e sollevare il
portellone del bagagliaio. F
T irare la maniglia B verso il basso per
accompagnare il portellone del bagagliaio.
F

R
ilasciare la maniglia e premere
delicatamente sulla super ficie esterna del
portellone del bagagliaio per chiuderlo.
Chiusura Comando di emergenza
Consente di sbloccare il portellone in caso di
malfunzionamento dell'apertura centralizzata
del bagagliaio.
-

R
ibaltare i sedili posteriori per avere
accesso al comando di emergenza
dall'interno del bagagliaio.
-

T
ogliere il tappo di plastica dal foro A
presente nel montante interno del
portellone.
-

A
zionare il comando B verso destra per
sbloccare e aprire il bagagliaio.
se i

l bagagliaio non è ben chiuso, questa spia
si accende sul display del quadro strumenti fino
alla chiusura.
2
Aperture

64
C4-Aircross_it_Chap02_ouvertures_ed01-2014

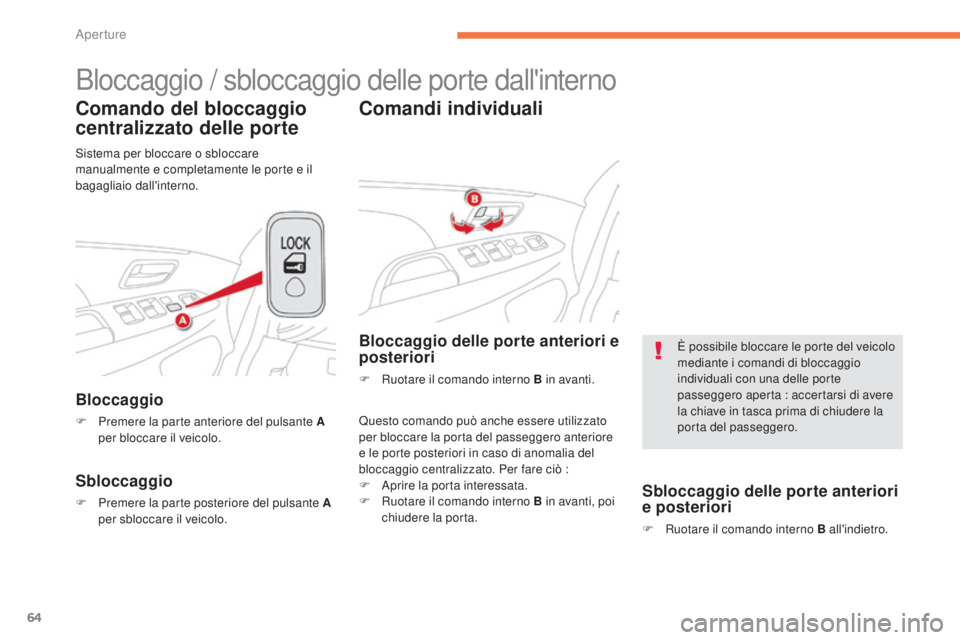

Bloccaggio / sbloccaggio delle porte dall'interno
Comando del bloccaggio
centralizzato delle porte
Bloccaggio
F Premere la parte anteriore del pulsante A per bloccare il veicolo.
Sbloccaggio
F Premere la parte posteriore del pulsante A per sbloccare il veicolo.
Comandi individuali
Questo comando può anche essere utilizzato
per bloccare la porta del passeggero anteriore
e le porte posteriori in caso di anomalia del
bloccaggio centralizzato. Per fare ciò :
F

A
prire la porta interessata.
F

R
uotare il comando interno B in avanti, poi
chiudere la porta.
Bloccaggio delle porte anteriori e
posteriori
F Ruotare il comando interno B in avanti.
si

stema per bloccare o sbloccare
manualmente e completamente le porte e il
bagagliaio dall'interno.
Sbloccaggio delle porte anteriori
e posteriori
F Ruotare il comando interno B all'indietro. È possibile bloccare le porte del veicolo
mediante i comandi di bloccaggio
individuali con una delle porte
passeggero aperta : accertarsi di avere
la chiave in tasca prima di chiudere la
porta del passeggero.
Aperture

65
C4-Aircross_it_Chap02_ouvertures_ed01-2014
Per qualsiasi intervento sul sistema
d'allarme, rivolgersi alla rete CiTRoË N
o ad un riparatore qualificato.

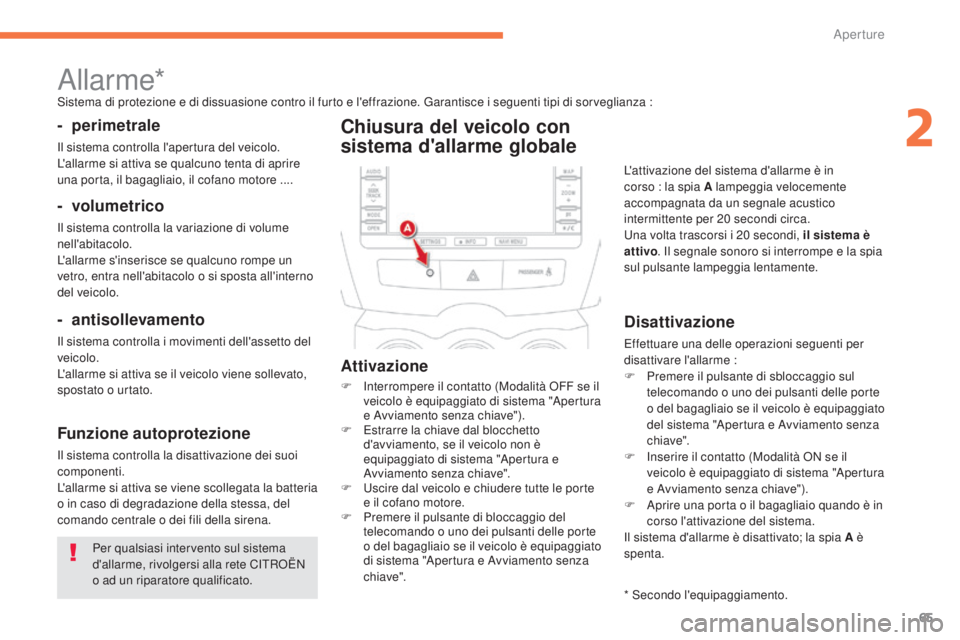

Allarme*sistema di protezione e di dissuasione contro il furto e l'effrazione. Garantisce i seguenti tipi di sorveglianza :
- perimetrale
il sistema controlla l'apertura del veicolo.
L 'allarme si attiva se qualcuno tenta di aprire
una porta, il bagagliaio, il cofano motore ....
- volumetrico
il sistema controlla la variazione di volume
nell'abitacolo.
L'allarme s'inserisce se qualcuno rompe un
vetro, entra nell'abitacolo o si sposta all'interno
del veicolo.
- antisollevamento
il sistema controlla i movimenti dell'assetto del
veicolo.
L'allarme si attiva se il veicolo viene sollevato,
spostato o urtato.
Funzione autoprotezione
il sistema controlla la disattivazione dei suoi
componenti.
L'allarme si attiva se viene scollegata la batteria
o in caso di degradazione della stessa, del
comando centrale o dei fili della sirena.
Chiusura del veicolo con
sistema d'allarme globale
Attivazione
F interrompere il contatto (Modalità oF F se il
veicolo è equipaggiato di sistema "Apertura
e Avviamento senza chiave").
F

E
strarre la chiave dal blocchetto
d'avviamento, se il veicolo non è
equipaggiato di sistema "Apertura e
Avviamento senza chiave".
F
u
s
cire dal veicolo e chiudere tutte le porte
e il cofano motore.
F

P
remere il pulsante di bloccaggio del
telecomando o uno dei pulsanti delle porte
o del bagagliaio se il veicolo è equipaggiato
di sistema "Apertura e Avviamento senza
chiave".
Disattivazione
Effettuare una delle operazioni seguenti per
disattivare l'allarme :
F

P
remere il pulsante di sbloccaggio sul
telecomando o uno dei pulsanti delle porte
o del bagagliaio se il veicolo è equipaggiato
del sistema "Apertura e Avviamento senza
chiave".
F
i
n
serire il contatto (Modalità o
N s
e il
veicolo è equipaggiato di sistema "Apertura
e Avviamento senza chiave").
F

A
prire una porta o il bagagliaio quando è in
corso l'attivazione del sistema.
il s

istema d'allarme è disattivato; la spia A è
spenta. L'attivazione del sistema d'allarme è in
corso : la spia A lampeggia velocemente
accompagnata da un segnale acustico
intermittente per 20

secondi circa.
un

a volta trascorsi i 20 secondi, il sistema è
attivo . i
l s
egnale sonoro si interrompe e la spia
sul pulsante lampeggia lentamente.
*
s
e
condo l'equipaggiamento.
2
Aperture

66
C4-Aircross_it_Chap02_ouvertures_ed01-2014

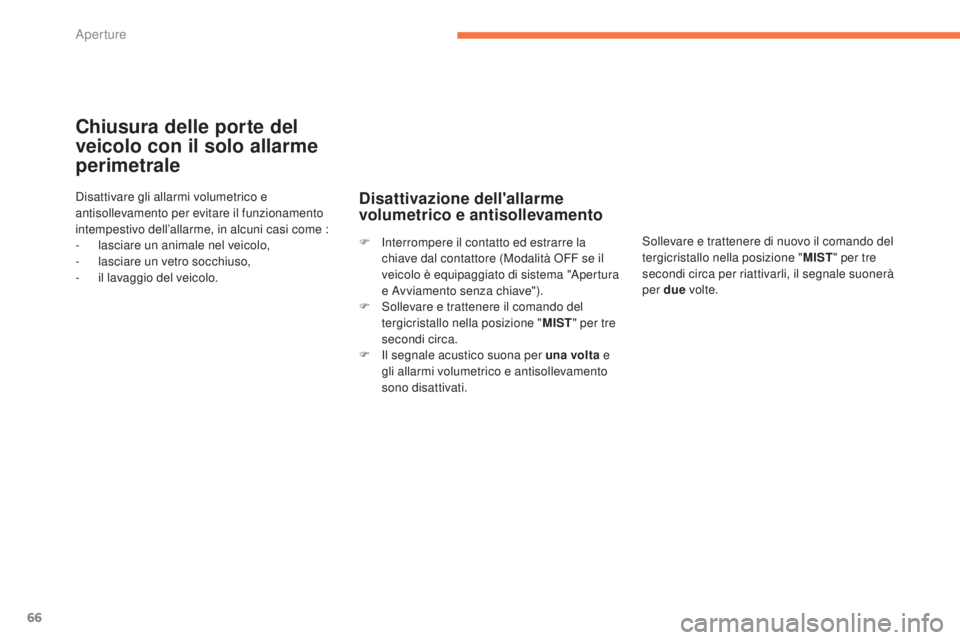

Chiusura delle porte del
veicolo con il solo allarme
perimetrale
disattivare gli allarmi volumetrico e
antisollevamento per evitare il funzionamento
intempestivo dell’allarme, in alcuni casi come :
-
l
asciare un animale nel veicolo,
-

l
asciare un vetro socchiuso,
-

i
l lavaggio del veicolo.Disattivazione dell'allarme
volumetrico e antisollevamento
sollevare e trattenere di nuovo il comando del
tergicristallo nella posizione " MIST" per tre
secondi circa per riattivarli, il segnale suonerà
per due volte.
F
in
terrompere il contatto ed estrarre la
chiave dal contattore (Modalità
o
F

F se il
veicolo è equipaggiato di sistema "Apertura
e Avviamento senza chiave").
F
s
o

llevare e trattenere il comando del
tergicristallo nella posizione " MIST" per tre
secondi circa.
F
i
l s

egnale acustico suona per una volta e
gli allarmi volumetrico e antisollevamento
sono disattivati.
Aperture

67
C4-Aircross_it_Chap02_ouvertures_ed01-2014

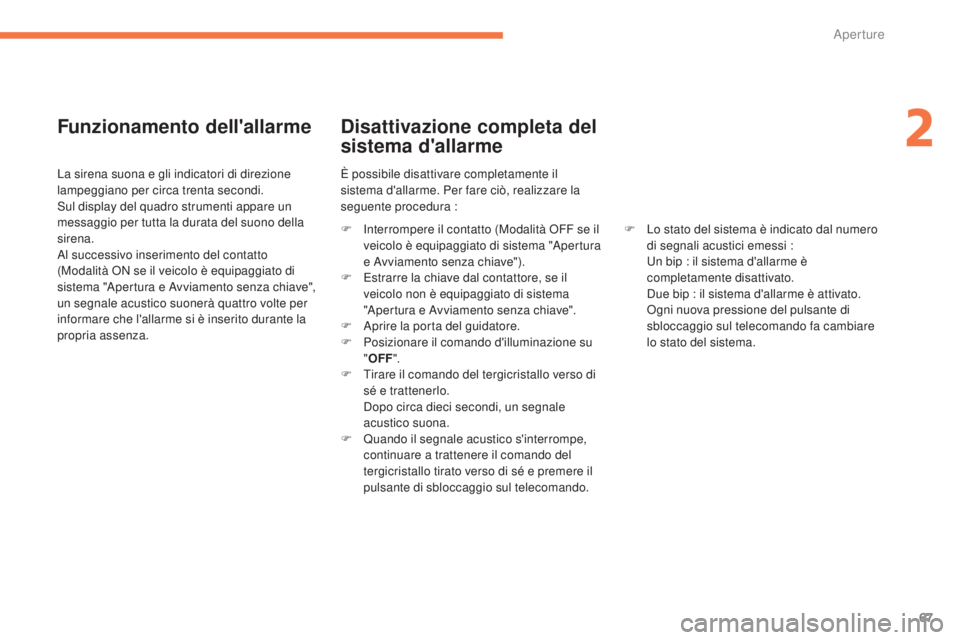

Funzionamento dell'allarme
La sirena suona e gli indicatori di direzione
lampeggiano per circa trenta secondi.
su
l display del quadro strumenti appare un
messaggio per tutta la durata del suono della
sirena.
Al successivo inserimento del contatto
(Modalità
o
N s
e il veicolo è equipaggiato di
sistema "Apertura e Avviamento senza chiave",
un segnale acustico suonerà quattro volte per
informare che l'allarme si è inserito durante la
propria assenza.
Disattivazione completa del
sistema d'allarme
F interrompere il contatto (Modalità oF F se il
veicolo è equipaggiato di sistema "Apertura
e Avviamento senza chiave").
F

E
strarre la chiave dal contattore, se il
veicolo non è equipaggiato di sistema
"Apertura e Avviamento senza chiave".
F

A
prire la porta del guidatore.
F

P
osizionare il comando d'illuminazione su
" OFF ".
F

T
irare il comando del tergicristallo verso di
sé e trattenerlo.


d
o
po circa dieci secondi, un segnale
acustico suona.
F

Q
uando il segnale acustico s'interrompe,
continuare a trattenere il comando del
tergicristallo tirato verso di sé e premere il
pulsante di sbloccaggio sul telecomando.
È possibile disattivare completamente il
sistema d'allarme. Per fare ciò, realizzare la
seguente procedura :
F L o stato del sistema è indicato dal numero
di segnali acustici emessi :


u
n b
ip : il sistema d'allarme è
completamente disattivato.


d
u
e bip : il sistema d'allarme è attivato.


o
g
ni nuova pressione del pulsante di
sbloccaggio sul telecomando fa cambiare
lo stato del sistema.
2
Aperture

68
C4-Aircross_it_Chap02_ouvertures_ed01-2014

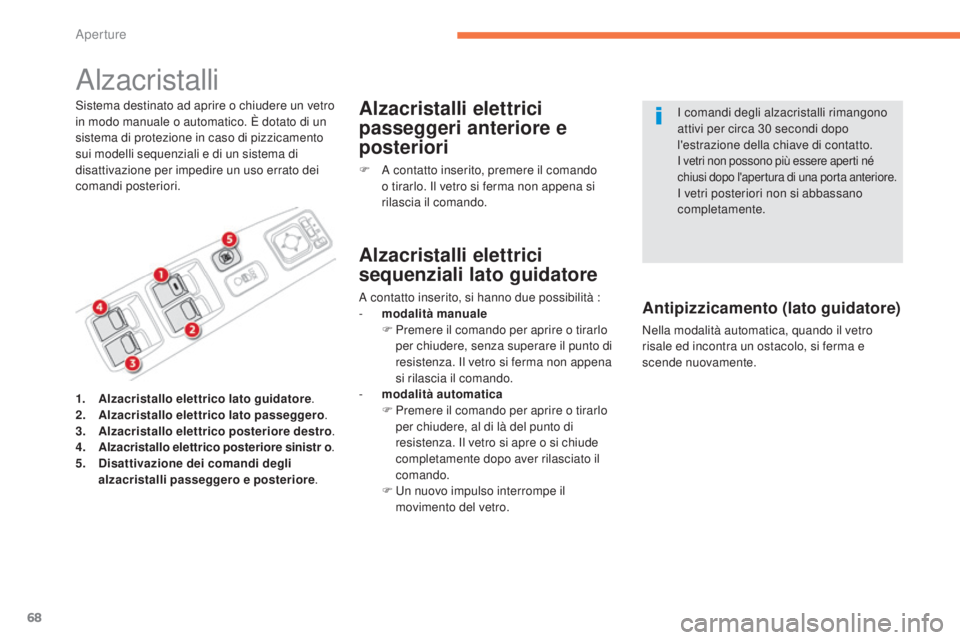

Alzacristalli
sistema destinato ad aprire o chiudere un vetro
in modo manuale o automatico. È dotato di un
sistema di protezione in caso di pizzicamento
sui modelli sequenziali e di un sistema di
disattivazione per impedire un uso errato dei
comandi posteriori.Alzacristalli elettrici
passeggeri anteriore e
posteriori
F A contatto inserito, premere il comando o tirarlo. il v etro si ferma non appena si
rilascia il comando.
Antipizzicamento (lato guidatore)
Nella modalità automatica, quando il vetro
risale ed incontra un ostacolo, si ferma e
scende nuovamente.
i
comandi degli alzacristalli rimangono
attivi per circa 30 secondi dopo
l'estrazione della chiave di contatto.
i vetri non possono più essere aperti né
c hiusi dopo l'apertura di una porta anteriore.
i vetri posteriori non si abbassano
c ompletamente.
1.
A

lzacristallo elettrico lato guidatore .
2.
A

lzacristallo elettrico lato passeggero .
3.
A

lzacristallo elettrico posteriore destro .
4.
A

lzacristallo elettrico posteriore sinistr o .
5.
D

isattivazione dei comandi degli
alzacristalli passeggero e posteriore .
Alzacristalli elettrici
sequenziali lato guidatore
A contatto inserito, si hanno due possibilità :
-
mo dalità manuale
F

P
remere il comando per aprire o tirarlo
per chiudere, senza superare il punto di
resistenza.
i
l v
etro si ferma non appena
si rilascia il comando.
-

mo
dalità automatica
F

P
remere il comando per aprire o tirarlo
per chiudere, al di là del punto di
resistenza.
i
l v
etro si apre o si chiude
completamente dopo aver rilasciato il
comando.
F
u
n n
uovo impulso interrompe il
movimento del vetro.
Aperture
