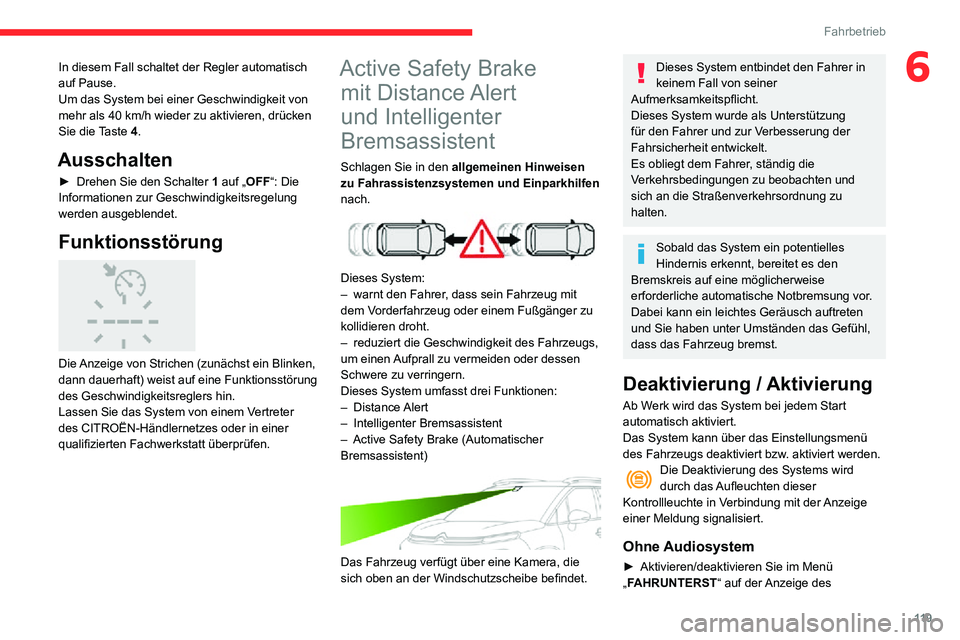

CITROEN C3 AIRCROSS 2021 Betriebsanleitungen (in German)

11 9
Fahrbetrieb
6In diesem Fall schaltet der Regler automatisch
auf Pause.
Um das System bei einer Geschwindigkeit von
mehr als 40 km/h wieder zu aktivieren, drücken
Sie die Taste 4.
Ausschalten
► Drehen Sie den Schalter 1 auf „OFF“: Die
Informationen zur Geschwindigkeitsregelung
werden ausgeblendet.
Funktionsstörung

Die Anzeige von Strichen (zunächst ein Blinken,
dann dauerhaft) weist auf eine Funktionsstörung
des Geschwindigkeitsreglers hin.
Lassen Sie das System von einem Vertreter
des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Active Safety Brake mit Distance Alert
und Intelligenter
Bremsassistent
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.


Dieses System:– warnt den Fahrer , dass sein Fahrzeug mit dem Vorderfahrzeug oder einem Fußgänger zu
kollidieren droht.
– reduziert die Geschwindigkeit des Fahrzeugs, um einen Aufprall zu vermeiden oder dessen
Schwere zu verringern.
Dieses System umfasst drei Funktionen:
– Distance Alert– Intelligenter Bremsassistent– Active Safety Brake (Automatischer Bremsassistent)

Das Fahrzeug verfügt über eine Kamera, die
sich oben an der Windschutzscheibe befindet.
Dieses System entbindet den Fahrer in
keinem Fall von seiner
Aufmerksamkeitspflicht.
Dieses System wurde als Unterstützung
für den Fahrer und zur Verbesserung der
Fahrsicherheit entwickelt.
Es obliegt dem Fahrer, ständig die
Verkehrsbedingungen zu beobachten und
sich an die Straßenverkehrsordnung zu
halten.
Sobald das System ein potentielles
Hindernis erkennt, bereitet es den
Bremskreis auf eine möglicherweise
erforderliche automatische Notbremsung vor.
Dabei kann ein leichtes Geräusch auftreten
und Sie haben unter Umständen das Gefühl,
dass das Fahrzeug bremst.
Deaktivierung / Aktivierung
Ab Werk wird das System bei jedem Start
automatisch aktiviert.
Das System kann über das Einstellungsmenü
des Fahrzeugs deaktiviert bzw. aktiviert werden.
Die Deaktivierung des Systems wird durch das Aufleuchten dieser
Kontrollleuchte in Verbindung mit der Anzeige
einer Meldung signalisiert.
Ohne Audiosystem
► Aktivieren/deaktivieren Sie im Menü „FAHRUNTERST “ auf der Anzeige des

120
Fahrbetrieb
erste Stufe nicht angezeigt wird; es wird sofort Warnstufe 2 angezeigt.
Wichtig: Warnstufe 1 wird nicht angezeigt,
wenn die Auslöseschwelle „ Nah“ ist oder
wenn das Hindernis stillsteht.
Änderung der Warnschwellen
Diese Auslösechwelle bestimmt die Art, wie Sie
im Falle eines Risikos einer Kollision gewarnt
werden möchten.
► Wählen Sie eine der drei vorgegebenen Schwellen aus:– „Fern“– „Normal“– „Nah“
Die letzte berücksichtigte Schwelle wird bei
Ausschalten der Zündung gespeichert.
Ohne Audiosystem
► Aktivieren/deaktivieren Sie im Menü „FAHRUNTERST “ auf der Anzeige des
Kombiinstruments „ WARN KOLLIS“
(automatische Notbremsung).
► Dann verändern Sie die Auslöseschwelle der Warnung.
Mit Audiosystem
► Aktivieren/deaktivieren Sie im Menü „Benutzeranpassung-Konfiguration “
„Automat. Notbremsung“.
► Dann verändern Sie die Auslöseschwelle der Warnung.
Kombiinstruments „WARN KOLLIS“
(automatische Notbremsung).
Mit Audiosystem
► Aktivieren/deaktivieren Sie im Menü „Benutzeranpassung-Konfiguration “
„Automat. Notbremsung“.
Auf dem Touchscreen
► Wählen Sie im Menü Fahrbeleuchtung / Fahrzeug die
Registerkarte „ Andere Einstellungen “, dann
„Sicherheit“ und aktivieren/deaktivieren Sie
"Automatischer Bremsassistent “.
Funktionsbedingungen und
Funktionsgrenzen
ESP-System funktionsfähig
ASR-System aktiviert
Die Sicherheitsgurte aller Insassen sind
angelegt.
Konstante Geschwindigkeit auf wenig kurvigen
Straßen
In den folgenden Fällen wird empfohlen, das
System über das Konfigurationsmenü des
Fahrzeugs zu deaktivieren:
– Anhängerbetrieb.– beim Transport langer Gegenstände auf den Dachträgern,– bei Fahrzeugen mit angelegten Schneeketten,– vor einem Waschvorgang in einer Waschanlage, wenn der Motor läuft,
– vor dem Auffahren auf einen Rollenstand in der Werkstatt,– wenn das Fahrzeug abgeschleppt wird und der Motor läuft,– wenn ein Notrad aufgezogen wurde (je nach Version),– wenn die Bremsleuchten nicht funktionieren.– nach einem Einschlag auf der Windschutzscheibe auf Höhe der Kamera.
Es kann vorkommen, dass Warnungen
nicht oder zu spät ausgegeben werden
oder Ihnen nicht gerechtfertigt erscheinen.
Der Fahrer muss stets aufmerksam bleiben,
um die Kontrolle über das Fahrzeug zu
behalten und jederzeit aktiv eingreifen zu
können, um einen Unfall zu verhindern.
Nach einem Aufprall stoppt die Funktion
automatisch. Wenden Sie sich an einen
Vertreter des CITROËN-Händlernetzes oder
an eine qualifizierte Fachwerkstatt, um das
System überprüfen zu lassen.
Distance Alert
Diese Funktion warnt den Fahrer, dass sein
Fahrzeug Gefahr läuft, mit einem anderen vor
ihm fahrenden Fahrzeug oder einem Fußgänger
in seiner Fahrspur zu kollidieren.
Funktionsweise
Je nach vom System erkannter Kollisionsgefahr
und der vom Fahrer gewählten Auslöseschwelle
können mehrere Warnstufen ausgelöst und
auf dem Kombiinstrument oder dem Head-up-
Display angezeigt werden.
Das System berücksichtigt die
Fahrzeugdynamik, die Geschwindigkeit Ihres
Fahrzeugs und des vorausfahrenden Fahrzeugs,
die Umgebungsbedingungen und den Betrieb
des Fahrzeugs (Betätigung der Pedale, des
Lenkrads usw.), um zum geeigneten Zeitpunkt
eine Warnung auszulösen.
Stufe 1 (orangefarben): nur visuelle
Warnung, die signalisiert, dass das
Vorderfahrzeug sehr nah ist.
Die Meldung „ Fahrzeug nah “ wird angezeigt.
Stufe 2 (rot): visuelle und akustische
Warnung, die signalisieren, dass ein
Aufprall unmittelbar bevorsteht.
Die Meldung „ Bremsen Sie! “ wird angezeigt.
Stufe 3: schließlich kann in einigen Fällen
eine haptische Warnung in Form von Mikro-
Bremsvorgängen ausgegeben werden, was die
Kollisionsgefahr bestätigt.
Wenn Ihr Fahrzeug bei der Annäherung
an ein anderes Fahrzeug eine zu hohe
Geschwindigkeit hat, kann es sein, dass die

121
Fahrbetrieb

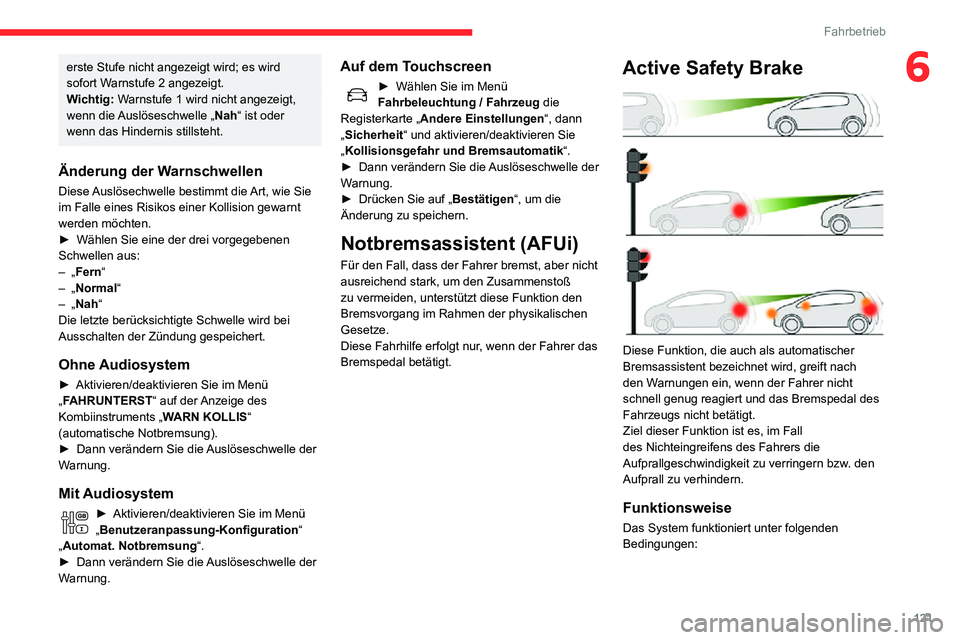

6erste Stufe nicht angezeigt wird; es wird
sofort Warnstufe 2 angezeigt.
Wichtig: Warnstufe 1 wird nicht angezeigt,
wenn die Auslöseschwelle „ Nah“ ist oder
wenn das Hindernis stillsteht.
Änderung der Warnschwellen
Diese Auslösechwelle bestimmt die Art, wie Sie
im Falle eines Risikos einer Kollision gewarnt
werden möchten.
► Wählen Sie eine der drei vorgegebenen Schwellen aus:– „Fern“– „Normal“– „Nah“
Die letzte berücksichtigte Schwelle wird bei
Ausschalten der Zündung gespeichert.
Ohne Audiosystem
► Aktivieren/deaktivieren Sie im Menü „FAHRUNTERST “ auf der Anzeige des
Kombiinstruments „ WARN KOLLIS“
(automatische Notbremsung).
► Dann verändern Sie die Auslöseschwelle der Warnung.
Mit Audiosystem
► Aktivieren/deaktivieren Sie im Menü „Benutzeranpassung-Konfiguration “
„Automat. Notbremsung“.
► Dann verändern Sie die Auslöseschwelle der Warnung.
Auf dem Touchscreen
► Wählen Sie im Menü Fahrbeleuchtung / Fahrzeug die
Registerkarte „ Andere Einstellungen “, dann
„Sicherheit“ und aktivieren/deaktivieren Sie
„Kollisionsgefahr und Bremsautomatik“.
► Dann verändern Sie die Auslöseschwelle der Warnung.► Drücken Sie auf „Bestätigen“, um die
Änderung zu speichern.
Notbremsassistent (AFUi)
Für den Fall, dass der Fahrer bremst, aber nicht
ausreichend stark, um den Zusammenstoß
zu vermeiden, unterstützt diese Funktion den
Bremsvorgang im Rahmen der physikalischen
Gesetze.
Diese Fahrhilfe erfolgt nur, wenn der Fahrer das
Bremspedal betätigt.
Active Safety Brake

Diese Funktion, die auch als automatischer
Bremsassistent bezeichnet wird, greift nach
den Warnungen ein, wenn der Fahrer nicht
schnell genug reagiert und das Bremspedal des
Fahrzeugs nicht betätigt.
Ziel dieser Funktion ist es, im Fall
des Nichteingreifens des Fahrers die
Aufprallgeschwindigkeit zu verringern bzw. den
Aufprall zu verhindern.
Funktionsweise
Das System funktioniert unter folgenden
Bedingungen:

122
Fahrbetrieb

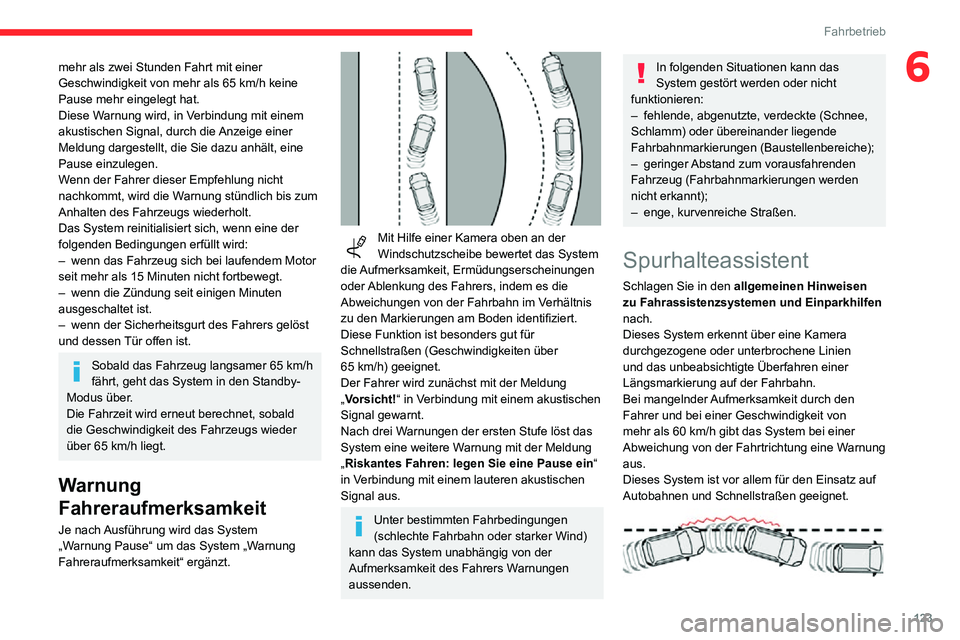

mehr als zwei Stunden Fahrt mit einer Geschwindigkeit von mehr als 65 km/h keine Pause mehr eingelegt hat.
Diese Warnung wird, in Verbindung mit einem
akustischen Signal, durch die Anzeige einer
Meldung dargestellt, die Sie dazu anhält, eine
Pause einzulegen.
Wenn der Fahrer dieser Empfehlung nicht
nachkommt, wird die Warnung stündlich bis zum
Anhalten des Fahrzeugs wiederholt.
Das System reinitialisiert sich, wenn eine der
folgenden Bedingungen erfüllt wird:
– wenn das Fahrzeug sich bei laufendem Motor seit mehr als 15 Minuten nicht fortbewegt.– wenn die Zündung seit einigen Minuten ausgeschaltet ist.– wenn der Sicherheitsgurt des Fahrers gelöst und dessen Tür offen ist.
Sobald das Fahrzeug langsamer 65 km/h fährt, geht das System in den Standby-
Modus über.
Die Fahrzeit wird erneut berechnet, sobald
die Geschwindigkeit des Fahrzeugs wieder
über 65 km/h liegt.
Warnung
Fahreraufmerksamkeit
Je nach Ausführung wird das System
„Warnung Pause“ um das System „Warnung
Fahreraufmerksamkeit“ ergänzt.

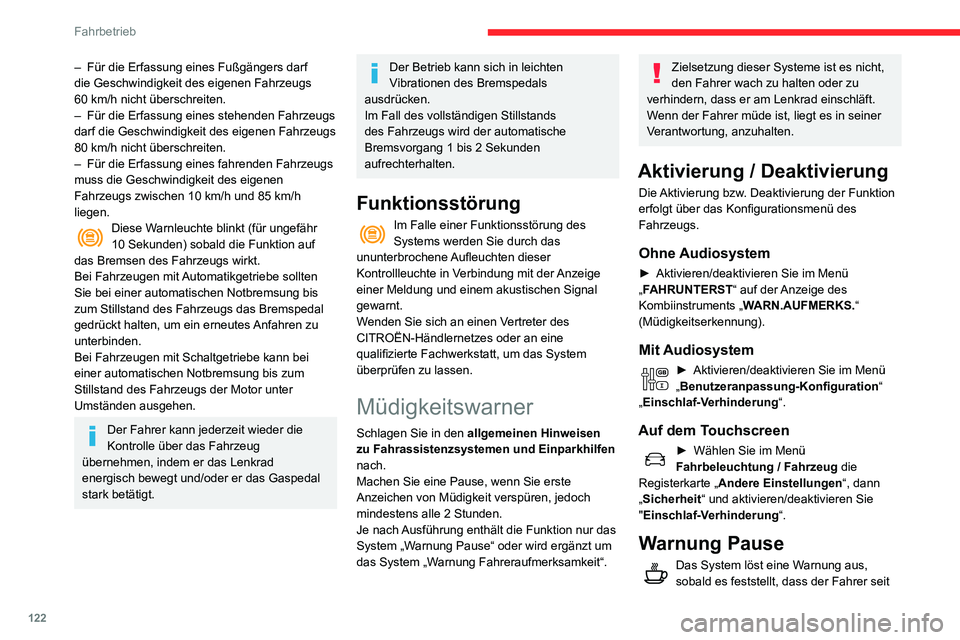

– Für die Erfassung eines Fußgängers darf die Geschwindigkeit des eigenen Fahrzeugs 60 km/h nicht überschreiten.– Für die Erfassung eines stehenden Fahrzeugs darf die Geschwindigkeit des eigenen Fahrzeugs 80 km/h nicht überschreiten.– Für die Erfassung eines fahrenden Fahrzeugs muss die Geschwindigkeit des eigenen Fahrzeugs zwischen 10 km/h und 85 km/h liegen.Diese Warnleuchte blinkt (für ungefähr 10 Sekunden) sobald die Funktion auf das Bremsen des Fahrzeugs wirkt.
Bei Fahrzeugen mit Automatikgetriebe sollten
Sie bei einer automatischen Notbremsung bis
zum Stillstand des Fahrzeugs das Bremspedal
gedrückt halten, um ein erneutes Anfahren zu
unterbinden.
Bei Fahrzeugen mit Schaltgetriebe kann bei
einer automatischen Notbremsung bis zum
Stillstand des Fahrzeugs der Motor unter
Umständen ausgehen.
Der Fahrer kann jederzeit wieder die
Kontrolle über das Fahrzeug
übernehmen, indem er das Lenkrad
energisch bewegt und/oder er das Gaspedal
stark betätigt.
Der Betrieb kann sich in leichten
Vibrationen des Bremspedals
ausdrücken.
Im Fall des vollständigen Stillstands
des Fahrzeugs wird der automatische
Bremsvorgang 1 bis 2 Sekunden
aufrechterhalten.
Funktionsstörung
Im Falle einer Funktionsstörung des Systems werden Sie durch das
ununterbrochene Aufleuchten dieser
Kontrollleuchte in Verbindung mit der Anzeige
einer Meldung und einem akustischen Signal
gewarnt.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das System
überprüfen zu lassen.
Müdigkeitswarner
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.
Machen Sie eine Pause, wenn Sie erste
Anzeichen von Müdigkeit verspüren, jedoch
mindestens alle 2 Stunden.
Je nach Ausführung enthält die Funktion nur das
System „Warnung Pause“ oder wird ergänzt um
das System „Warnung Fahreraufmerksamkeit“.
Zielsetzung dieser Systeme ist es nicht,
den Fahrer wach zu halten oder zu
verhindern, dass er am Lenkrad einschläft.
Wenn der Fahrer müde ist, liegt es in seiner
Verantwortung, anzuhalten.
Aktivierung / Deaktivierung
Die Aktivierung bzw. Deaktivierung der Funktion
erfolgt über das Konfigurationsmenü des
Fahrzeugs.
Ohne Audiosystem
► Aktivieren/deaktivieren Sie im Menü „FAHRUNTERST “ auf der Anzeige des
Kombiinstruments „ WARN.AUFMERKS. “
(Müdigkeitserkennung).
Mit Audiosystem
► Aktivieren/deaktivieren Sie im Menü „Benutzeranpassung-Konfiguration “
„Einschlaf-Verhinderung “.
Auf dem Touchscreen
► Wählen Sie im Menü
Fahrbeleuchtung / Fahrzeug die
Registerkarte „ Andere Einstellungen “, dann
„Sicherheit“ und aktivieren/deaktivieren Sie
"Einschlaf-Verhinderung “.
Warnung Pause
Das System löst eine Warnung aus,
sobald es feststellt, dass der Fahrer seit

123
Fahrbetrieb
6mehr als zwei Stunden Fahrt mit einer Geschwindigkeit von mehr als 65 km/h keine Pause mehr eingelegt hat.
Diese Warnung wird, in Verbindung mit einem
akustischen Signal, durch die Anzeige einer
Meldung dargestellt, die Sie dazu anhält, eine
Pause einzulegen.
Wenn der Fahrer dieser Empfehlung nicht
nachkommt, wird die Warnung stündlich bis zum
Anhalten des Fahrzeugs wiederholt.
Das System reinitialisiert sich, wenn eine der
folgenden Bedingungen erfüllt wird:
– wenn das Fahrzeug sich bei laufendem Motor seit mehr als 15 Minuten nicht fortbewegt.– wenn die Zündung seit einigen Minuten ausgeschaltet ist.– wenn der Sicherheitsgurt des Fahrers gelöst und dessen Tür offen ist.
Sobald das Fahrzeug langsamer 65 km/h fährt, geht das System in den Standby-
Modus über.
Die Fahrzeit wird erneut berechnet, sobald
die Geschwindigkeit des Fahrzeugs wieder
über 65 km/h liegt.
Warnung
Fahreraufmerksamkeit
Je nach Ausführung wird das System
„Warnung Pause“ um das System „Warnung
Fahreraufmerksamkeit“ ergänzt.


Mit Hilfe einer Kamera oben an der Windschutzscheibe bewertet das System
die Aufmerksamkeit, Ermüdungserscheinungen
oder Ablenkung des Fahrers, indem es die
Abweichungen von der Fahrbahn im Verhältnis
zu den Markierungen am Boden identifiziert.
Diese Funktion ist besonders gut für
Schnellstraßen (Geschwindigkeiten über
65 km/h) geeignet.Der Fahrer wird zunächst mit der Meldung
„Vorsicht!“ in Verbindung mit einem akustischen
Signal gewarnt.
Nach drei Warnungen der ersten Stufe löst das
System eine weitere Warnung mit der Meldung
„Riskantes Fahren: legen Sie eine Pause ein “
in Verbindung mit einem lauteren akustischen
Signal aus.
Unter bestimmten Fahrbedingungen
(schlechte Fahrbahn oder starker Wind)
kann das System unabhängig von der
Aufmerksamkeit des Fahrers Warnungen
aussenden.
In folgenden Situationen kann das
System gestört werden oder nicht
funktionieren:
– fehlende, abgenutzte, verdeckte (Schnee, Schlamm) oder übereinander liegende
Fahrbahnmarkierungen (Baustellenbereiche);
– geringer Abstand zum vorausfahrenden Fahrzeug (Fahrbahnmarkierungen werden
nicht erkannt);
– enge, kurvenreiche Straßen.
Spurhalteassistent
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.
Dieses System erkennt über eine Kamera
durchgezogene oder unterbrochene Linien
und das unbeabsichtigte Überfahren einer
Längsmarkierung auf der Fahrbahn.
Bei mangelnder Aufmerksamkeit durch den
Fahrer und bei einer Geschwindigkeit von
mehr als 60 km/h gibt das System bei einer Abweichung von der Fahrtrichtung eine Warnung
aus.
Dieses System ist vor allem für den Einsatz auf
Autobahnen und Schnellstraßen geeignet.

124
Fahrbetrieb
– Sie überholen ein Fahrzeug mit einem Geschwindigkeitsunterschied von weniger als 10 km/h.– Ein Fahrzeug überholt Sie mit einem Geschwindigkeitsunterschied von weniger als 25 km/h.– Der Verkehr läuft fließend.– Ein Überholmanöver dauert länger und das überholte Fahrzeug verbleibt im Bereich des
toten Winkels.
– Sie fahren geradeaus bzw. in einer leichten Kurve.– Ihr Fahrzeug zieht keinen Anhänger, Wohnwagen usw.
Funktionsgrenzen

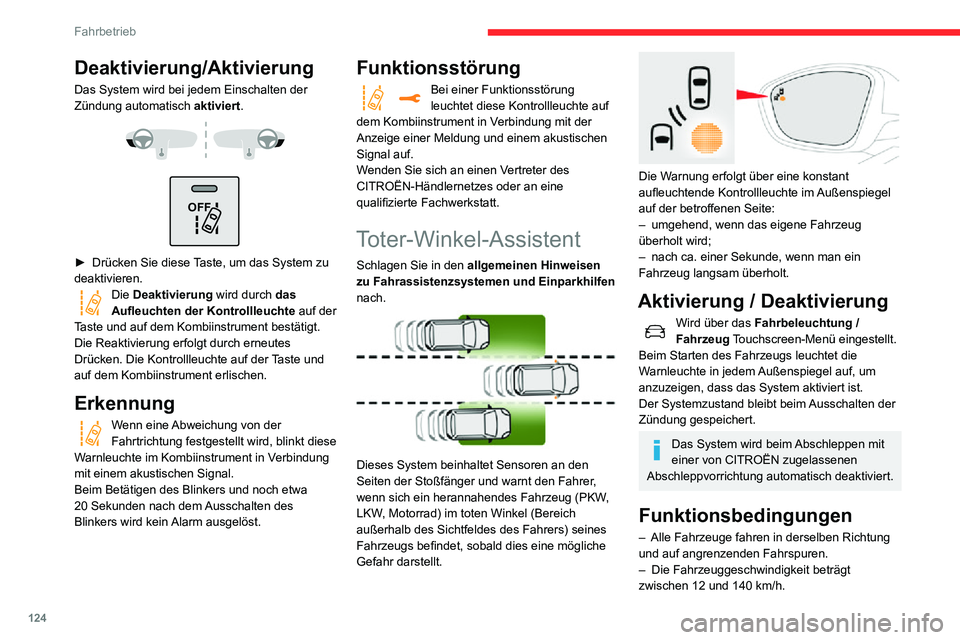

Deaktivierung/Aktivierung
Das System wird bei jedem Einschalten der
Zündung automatisch aktiviert.


OFF

► Drücken Sie diese Taste, um das System zu deaktivieren.Die Deaktivierung wird durch das
Aufleuchten der Kontrollleuchte auf der
Taste und auf dem Kombiinstrument bestätigt.
Die Reaktivierung erfolgt durch erneutes
Drücken. Die Kontrollleuchte auf der Taste und
auf dem Kombiinstrument erlischen.
Erkennung
Wenn eine Abweichung von der Fahrtrichtung festgestellt wird, blinkt diese
Warnleuchte im Kombiinstrument in Verbindung
mit einem akustischen Signal.
Beim Betätigen des Blinkers und noch etwa
20 Sekunden nach dem Ausschalten des Blinkers wird kein Alarm ausgelöst.
Funktionsstörung
Bei einer Funktionsstörung leuchtet diese Kontrollleuchte auf
dem Kombiinstrument in Verbindung mit der
Anzeige einer Meldung und einem akustischen
Signal auf.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Toter-Winkel-Assistent
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.


Dieses System beinhaltet Sensoren an den
Seiten der Stoßfänger und warnt den Fahrer,
wenn sich ein herannahendes Fahrzeug (PKW,
LKW, Motorrad) im toten Winkel (Bereich
außerhalb des Sichtfeldes des Fahrers) seines
Fahrzeugs befindet, sobald dies eine mögliche
Gefahr darstellt.


Die Warnung erfolgt über eine konstant
aufleuchtende Kontrollleuchte im Außenspiegel
auf der betroffenen Seite:
– umgehend, wenn das eigene Fahrzeug überholt wird;– nach ca. einer Sekunde, wenn man ein Fahrzeug langsam überholt.
Aktivierung / Deaktivierung
Wird über das Fahrbeleuchtung / Fahrzeug Touchscreen-Menü eingestellt.
Beim Starten des Fahrzeugs leuchtet die
Warnleuchte in jedem Außenspiegel auf, um
anzuzeigen, dass das System aktiviert ist.
Der Systemzustand bleibt beim Ausschalten der
Zündung gespeichert.
Das System wird beim Abschleppen mit
einer von CITROËN zugelassenen
Abschleppvorrichtung automatisch deaktiviert.
Funktionsbedingungen
– Alle Fahrzeuge fahren in derselben Richtung und auf angrenzenden Fahrspuren.– Die Fahrzeuggeschwindigkeit beträgt zwischen 12 und 140 km/h.

125
Fahrbetrieb

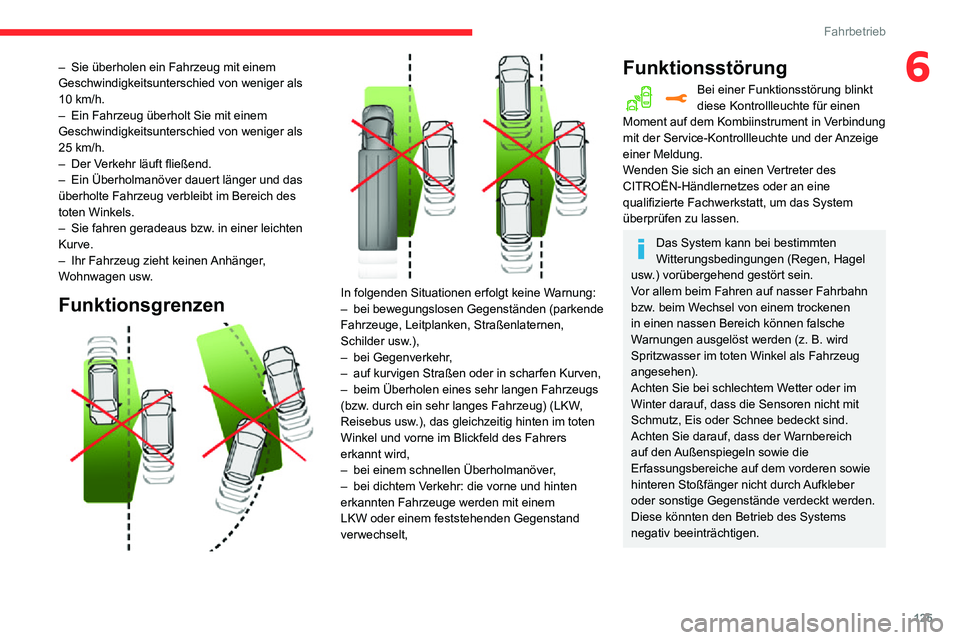

6– Sie überholen ein Fahrzeug mit einem Geschwindigkeitsunterschied von weniger als 10 km/h.– Ein Fahrzeug überholt Sie mit einem Geschwindigkeitsunterschied von weniger als 25 km/h.– Der Verkehr läuft fließend.– Ein Überholmanöver dauert länger und das überholte Fahrzeug verbleibt im Bereich des
toten Winkels.
– Sie fahren geradeaus bzw. in einer leichten Kurve.– Ihr Fahrzeug zieht keinen Anhänger, Wohnwagen usw.
Funktionsgrenzen


In folgenden Situationen erfolgt keine Warnung:– bei bewegungslosen Gegenständen (parkende Fahrzeuge, Leitplanken, Straßenlaternen,
Schilder usw.),
– bei Gegenverkehr ,– auf kurvigen Straßen oder in scharfen Kurven,– beim Überholen eines sehr langen Fahrzeugs (bzw. durch ein sehr langes Fahrzeug) (LKW,
Reisebus usw.), das gleichzeitig hinten im toten
Winkel und vorne im Blickfeld des Fahrers
erkannt wird,
– bei einem schnellen Überholmanöver ,– bei dichtem Verkehr: die vorne und hinten erkannten Fahrzeuge werden mit einem
LKW oder einem feststehenden Gegenstand
verwechselt,
Funktionsstörung
Bei einer Funktionsstörung blinkt diese Kontrollleuchte für einen
Moment auf dem Kombiinstrument in Verbindung
mit der Service-Kontrollleuchte und der Anzeige
einer Meldung.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das System
überprüfen zu lassen.
Das System kann bei bestimmten
Witterungsbedingungen (Regen, Hagel
usw.) vorübergehend gestört sein.
Vor allem beim Fahren auf nasser Fahrbahn
bzw. beim Wechsel von einem trockenen
in einen nassen Bereich können falsche
Warnungen ausgelöst werden (z. B. wird
Spritzwasser im toten Winkel als Fahrzeug
angesehen).
Achten Sie bei schlechtem Wetter oder im
Winter darauf, dass die Sensoren nicht mit
Schmutz, Eis oder Schnee bedeckt sind.
Achten Sie darauf, dass der Warnbereich
auf den Außenspiegeln sowie die
Erfassungsbereiche auf dem vorderen sowie
hinteren Stoßfänger nicht durch Aufkleber
oder sonstige Gegenstände verdeckt werden.
Diese könnten den Betrieb des Systems
negativ beeinträchtigen.

126
Fahrbetrieb
Deaktivierung / Aktivierung
Mit / ohne Audiosystem


► Drücken Sie diese Taste, um das System zu deaktivieren oder zu aktivieren.
Die Kontrollleuchte leuchtet auf, wenn das
System deaktiviert wird.
Mit Touchscreen
► Wählen Sie im Menü Fahrbeleuchtung / Fahrzeug
„Schnellzugriffe “ aus und anschließend
„Einparkhilfe“.
Der Status der Funktion wird bei Ausschalten der
Zündung gespeichert.
Die Einparkhilfe hinten wird bei Montage
eines Anhängers oder eines
Fahrradträgers auf der Anhängerkupplung
(bei Fahrzeugen mit nach Herstellervorgaben
montierter Anhängerkupplung) automatisch
deaktiviert.

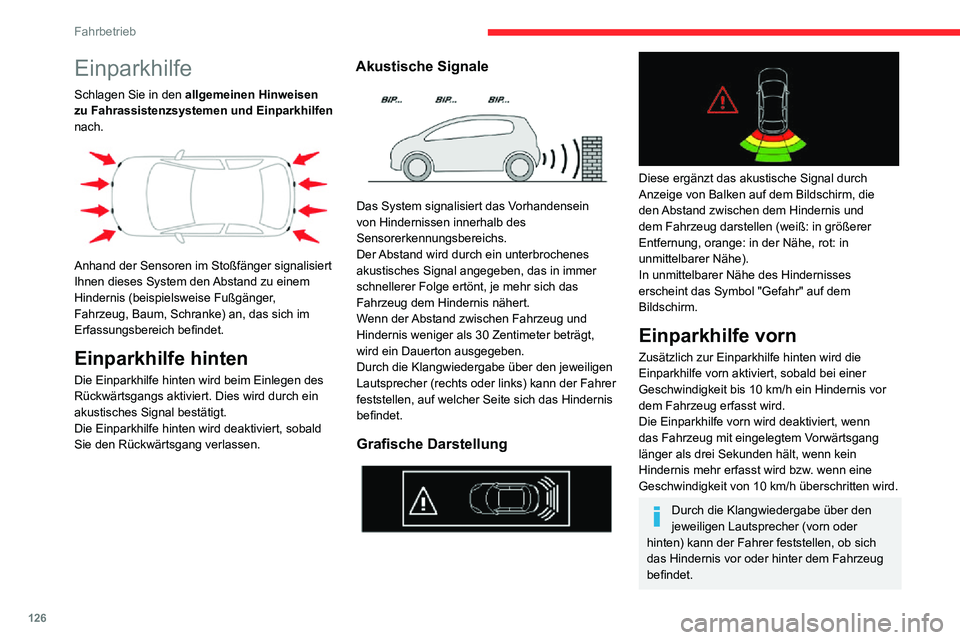

Einparkhilfe
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.


Anhand der Sensoren im Stoßfänger signalisiert
Ihnen dieses System den Abstand zu einem
Hindernis (beispielsweise Fußgänger,
Fahrzeug, Baum, Schranke) an, das sich im
Erfassungsbereich befindet.
Einparkhilfe hinten
Die Einparkhilfe hinten wird beim Einlegen des
Rückwärtsgangs aktiviert. Dies wird durch ein
akustisches Signal bestätigt.
Die Einparkhilfe hinten wird deaktiviert, sobald
Sie den Rückwärtsgang verlassen.
Akustische Signale

Das System signalisiert das Vorhandensein
von Hindernissen innerhalb des
Sensorerkennungsbereichs.
Der Abstand wird durch ein unterbrochenes
akustisches Signal angegeben, das in immer
schnellerer Folge ertönt, je mehr sich das
Fahrzeug dem Hindernis nähert.
Wenn der Abstand zwischen Fahrzeug und
Hindernis weniger als 30 Zentimeter beträgt,
wird ein Dauerton ausgegeben.
Durch die Klangwiedergabe über den jeweiligen
Lautsprecher (rechts oder links) kann der Fahrer
feststellen, auf welcher Seite sich das Hindernis
befindet.
Grafische Darstellung


Diese ergänzt das akustische Signal durch
Anzeige von Balken auf dem Bildschirm, die
den Abstand zwischen dem Hindernis und
dem Fahrzeug darstellen (weiß: in größerer
Entfernung, orange: in der Nähe, rot: in
unmittelbarer Nähe).
In unmittelbarer Nähe des Hindernisses
erscheint das Symbol "Gefahr" auf dem
Bildschirm.
Einparkhilfe vorn
Zusätzlich zur Einparkhilfe hinten wird die
Einparkhilfe vorn aktiviert, sobald bei einer
Geschwindigkeit bis 10 km/h ein Hindernis vor
dem Fahrzeug erfasst wird.
Die Einparkhilfe vorn wird deaktiviert, wenn
das Fahrzeug mit eingelegtem Vorwärtsgang
länger als drei Sekunden hält, wenn kein
Hindernis mehr erfasst wird bzw. wenn eine
Geschwindigkeit von 10 km/h überschritten wird.
Durch die Klangwiedergabe über den
jeweiligen Lautsprecher (vorn oder
hinten) kann der Fahrer feststellen, ob sich
das Hindernis vor oder hinter dem Fahrzeug
befindet.

127
Fahrbetrieb

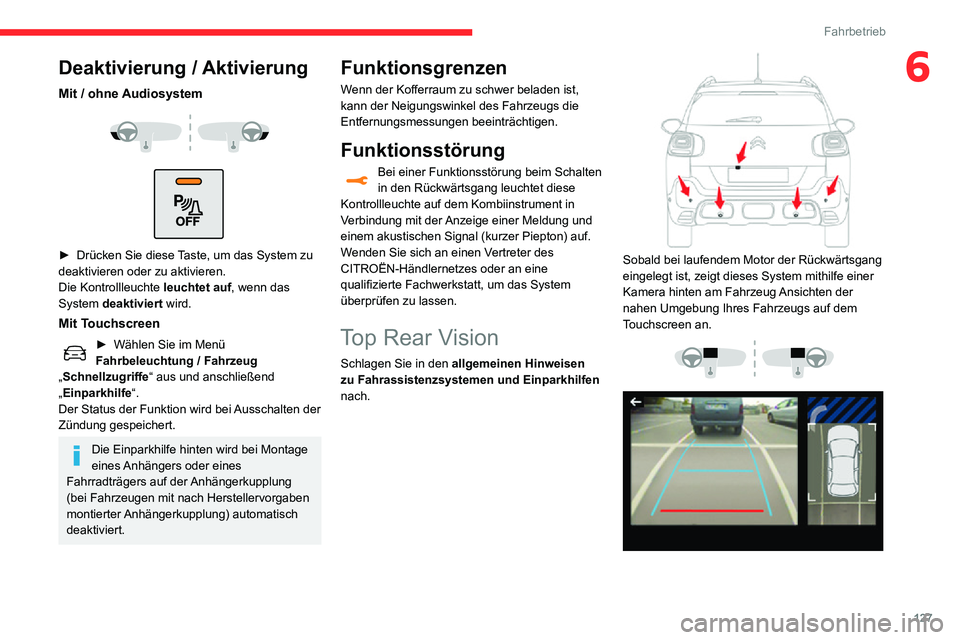

6Deaktivierung / Aktivierung
Mit / ohne Audiosystem


► Drücken Sie diese Taste, um das System zu deaktivieren oder zu aktivieren.
Die Kontrollleuchte leuchtet auf, wenn das
System deaktiviert wird.
Mit Touchscreen
► Wählen Sie im Menü Fahrbeleuchtung / Fahrzeug
„Schnellzugriffe “ aus und anschließend
„Einparkhilfe“.
Der Status der Funktion wird bei Ausschalten der
Zündung gespeichert.
Die Einparkhilfe hinten wird bei Montage
eines Anhängers oder eines
Fahrradträgers auf der Anhängerkupplung
(bei Fahrzeugen mit nach Herstellervorgaben
montierter Anhängerkupplung) automatisch
deaktiviert.
Funktionsgrenzen
Wenn der Kofferraum zu schwer beladen ist,
kann der Neigungswinkel des Fahrzeugs die
Entfernungsmessungen beeinträchtigen.
Funktionsstörung
Bei einer Funktionsstörung beim Schalten in den Rückwärtsgang leuchtet diese
Kontrollleuchte auf dem Kombiinstrument in
Verbindung mit der Anzeige einer Meldung und
einem akustischen Signal (kurzer Piepton) auf.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das System
überprüfen zu lassen.
Top Rear Vision
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.


Sobald bei laufendem Motor der Rückwärtsgang
eingelegt ist, zeigt dieses System mithilfe einer
Kamera hinten am Fahrzeug Ansichten der
nahen Umgebung Ihres Fahrzeugs auf dem
Touchscreen an.

128
Fahrbetrieb
Standardansicht

Der Bereich hinter Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die blauen Rasterlinien 1 stellen die Breite
Ihres Fahrzeugs dar, bei ausgeklappten
Außenspiegeln; sie orientieren sich je nach
Position des Lenkrads.
Ausgehend vom hinteren Stoßfänger stellen
die rote Linie 2 den Abstand von 30 cm und die
beiden blauen Linien 3 und 4 den Abstand von 1
m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.

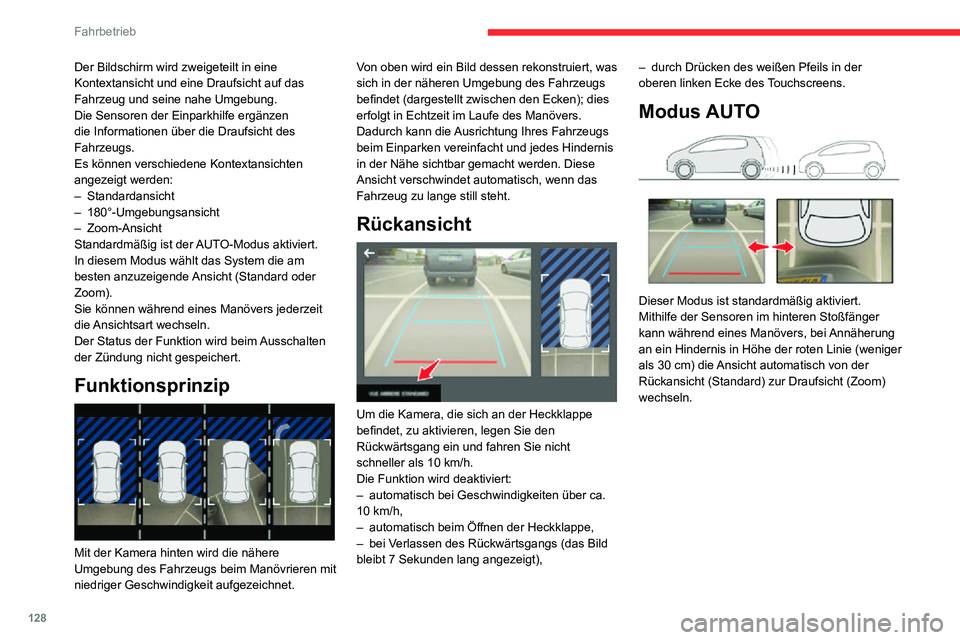

Der Bildschirm wird zweigeteilt in eine Kontextansicht und eine Draufsicht auf das
Fahrzeug und seine nahe Umgebung.
Die Sensoren der Einparkhilfe ergänzen
die Informationen über die Draufsicht des
Fahrzeugs.
Es können verschiedene Kontextansichten
angezeigt werden:
– Standardansicht– 180°-Umgebungsansicht– Zoom-AnsichtStandardmäßig ist der AUTO-Modus aktiviert.
In diesem Modus wählt das System die am
besten anzuzeigende Ansicht (Standard oder
Zoom).
Sie können während eines Manövers jederzeit
die Ansichtsart wechseln.
Der Status der Funktion wird beim Ausschalten
der Zündung nicht gespeichert.
Funktionsprinzip

Mit der Kamera hinten wird die nähere
Umgebung des Fahrzeugs beim Manövrieren mit
niedriger Geschwindigkeit aufgezeichnet. Von oben wird ein Bild dessen rekonstruiert, was
sich in der näheren Umgebung des Fahrzeugs
befindet (dargestellt zwischen den Ecken); dies
erfolgt in Echtzeit im Laufe des Manövers.
Dadurch kann die Ausrichtung Ihres Fahrzeugs
beim Einparken vereinfacht und jedes Hindernis
in der Nähe sichtbar gemacht werden. Diese
Ansicht verschwindet automatisch, wenn das
Fahrzeug zu lange still steht.
Rückansicht

Um die Kamera, die sich an der Heckklappe
befindet, zu aktivieren, legen Sie den
Rückwärtsgang ein und fahren Sie nicht
schneller als 10 km/h.Die Funktion wird deaktiviert:– automatisch bei Geschwindigkeiten über ca. 10 km/h,– automatisch beim Öffnen der Heckklappe,
– bei Verlassen des Rückwärtsgangs (das Bild bleibt 7 Sekunden lang angezeigt),
– durch Drücken des weißen Pfeils in der oberen linken Ecke des Touchscreens.
Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im hinteren Stoßfänger
kann während eines Manövers, bei Annäherung
an ein Hindernis in Höhe der roten Linie (weniger
als 30 cm) die Ansicht automatisch von der Rückansicht (Standard) zur Draufsicht (Zoom)
wechseln.
