CITROEN C3 AIRCROSS 2021 Libretti Di Uso E manutenzione (in Italian)

11 9
Guida
6Condizioni di
funzionamento
– Tutti i veicoli viaggiano nella stessa direzione e su corsie contigue.– La velocità del veicolo deve essere compresa tra 12 e 140 km/h.– Quando si sorpassa, la differenza di velocità è inferiore a 10 km/h.– Quando si è sorpassati, la differenza di velocità è inferiore a 25 km/h.– Il traffico è scorrevole.– Il sorpasso di un veicolo richiede un certo periodo di tempo e il veicolo che si sta
superando rimane nell'angolo cieco.
– Si sta percorrendo un tratto rettilineo o leggermente in curva.– Il veicolo non traina un rimorchio, una roulotte, ecc.
Limiti di funzionamento



Nessun avviso viene attivato nelle seguenti
condizioni:
– In presenza di oggetti immobili (veicoli parcheggiati, guard rail, lampioni, cartelli stradali,
ecc.).
– Traffico in senso opposto.– Transito su strade tortuose o curve a gomito.– In caso di sorpasso di (o da parte di) un veicolo molto lungo (camion, autobus, ecc.),
rilevato al contempo in una zona dell'angolo
cieco posteriore e nel campo visivo davanti al
guidatore.
– Durante una manovra di sorpasso veloce.– In caso di traffico molto intenso: i veicoli rilevati davanti e dietro vengono confusi con un
camion o con un oggetto fisso.
Anomalia
In caso di anomalia, questa spia lampeggia per alcuni istanti sul
quadro strumenti, accompagnata dall'accensione
della spia Service e dalla visualizzazione di un
messaggio.
Contattare la Rete CITROËN o un riparatore
qualificato per far verificare il sistema.
Il sistema potrebbe essere
temporaneamente soggetto a
interferenze in presenza di determinate
condizioni climatiche (pioggia, grandine,
ecc.).
In particolare, guidare su strada bagnata o
passare da una zona asciutta a una bagnata
potrebbe generare falsi allarmi (ad esempio,

120
Guida
alcun ostacolo o quando la velocità supera i 10 km/h.
Il suono diffuso dall'altoparlante
(anteriore o posteriore) permette di
individuare se l'ostacolo si trova davanti o
dietro al veicolo.
Disattivazione/Attivazione
Con/Senza sistema audio


► Premere questo pulsante per disattivare o attivare il sistema.
La spia è accesa quando il sistema è
disattivato.
Con display touch screen
► Nel menu Illumin esterna/Veicolo,
selezionare “ Tasti rapidi”, poi
“Assistenza al parcheggio”.
Lo stato del sistema viene memorizzato
all'interruzione del contatto.
Il sistema dei sensori posteriori di
assistenza al parcheggio viene
presenza di condensa nell'angolo cieco
interpretata come presenza di un veicolo).
In condizioni climatiche avverse o invernali,
accertarsi che i sensori non siano ricoperti da
fango, brina o neve.
Non coprire la zona d'allarme sui retrovisori
esterni o le zone di rilevazione sul paraurti
anteriore e posteriore con etichette adesive
o altri oggetti, in quanto possono impedire il
corretto funzionamento del sistema.

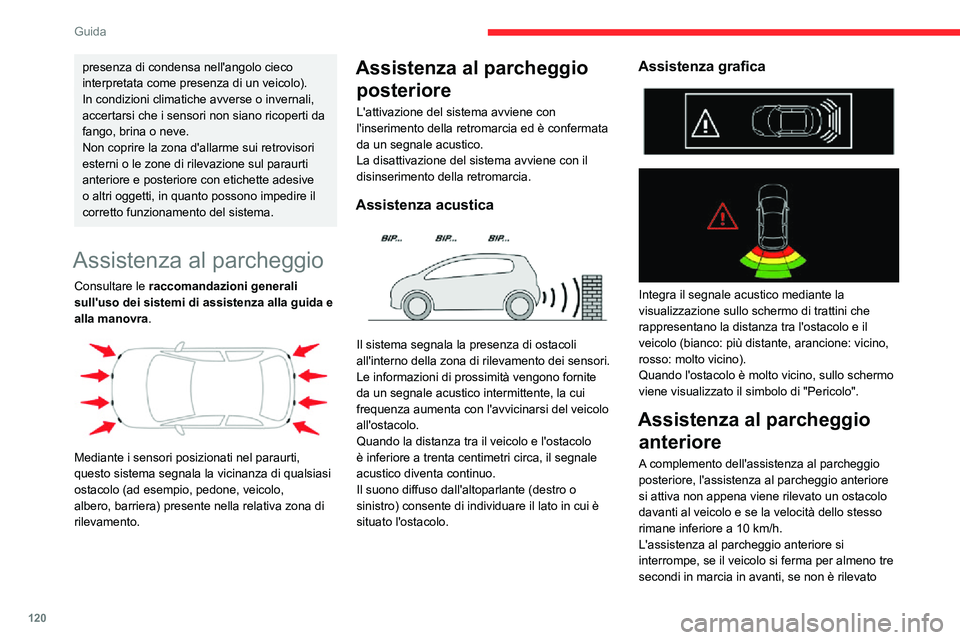

Assistenza al parcheggio
Consultare le raccomandazioni generali
sull'uso dei sistemi di assistenza alla guida e
alla manovra.


Mediante i sensori posizionati nel paraurti,
questo sistema segnala la vicinanza di qualsiasi
ostacolo (ad esempio, pedone, veicolo,
albero, barriera) presente nella relativa zona di
rilevamento.
Assistenza al parcheggio posteriore
L'attivazione del sistema avviene con
l'inserimento della retromarcia ed è confermata
da un segnale acustico.
La disattivazione del sistema avviene con il
disinserimento della retromarcia.
Assistenza acustica

Il sistema segnala la presenza di ostacoli
all'interno della zona di rilevamento dei sensori.
Le informazioni di prossimità vengono fornite
da un segnale acustico intermittente, la cui
frequenza aumenta con l'avvicinarsi del veicolo
all'ostacolo.
Quando la distanza tra il veicolo e l'ostacolo
è inferiore a trenta centimetri circa, il segnale
acustico diventa continuo.
Il suono diffuso dall'altoparlante (destro o
sinistro) consente di individuare il lato in cui è
situato l'ostacolo.
Assistenza grafica


Integra il segnale acustico mediante la
visualizzazione sullo schermo di trattini che
rappresentano la distanza tra l'ostacolo e il
veicolo (bianco: più distante, arancione: vicino,
rosso: molto vicino).
Quando l'ostacolo è molto vicino, sullo schermo
viene visualizzato il simbolo di "Pericolo".
Assistenza al parcheggio anteriore
A complemento dell'assistenza al parcheggio
posteriore, l'assistenza al parcheggio anteriore
si attiva non appena viene rilevato un ostacolo
davanti al veicolo e se la velocità dello stesso
rimane inferiore a 10 km/h.
L'assistenza al parcheggio anteriore si
interrompe, se il veicolo si ferma per almeno tre
secondi in marcia in avanti, se non è rilevato

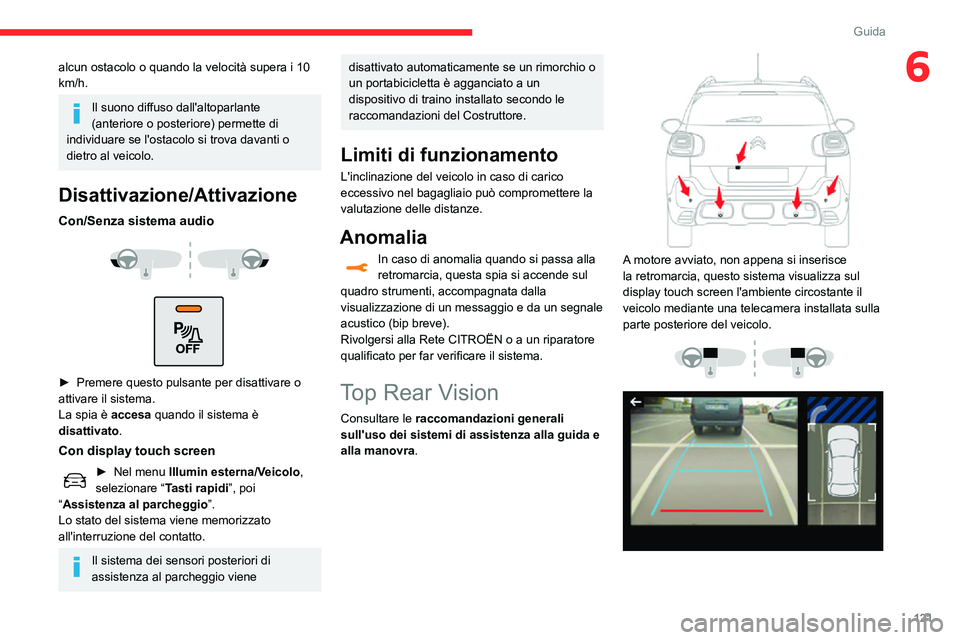

121
Guida
6alcun ostacolo o quando la velocità supera i 10
km/h.
Il suono diffuso dall'altoparlante
(anteriore o posteriore) permette di
individuare se l'ostacolo si trova davanti o
dietro al veicolo.
Disattivazione/Attivazione
Con/Senza sistema audio


► Premere questo pulsante per disattivare o attivare il sistema.
La spia è accesa quando il sistema è
disattivato.
Con display touch screen
► Nel menu Illumin esterna/Veicolo,
selezionare “ Tasti rapidi”, poi
“Assistenza al parcheggio”.
Lo stato del sistema viene memorizzato
all'interruzione del contatto.
Il sistema dei sensori posteriori di
assistenza al parcheggio viene
disattivato automaticamente se un rimorchio o
un portabicicletta è agganciato a un
dispositivo di traino installato secondo le
raccomandazioni del Costruttore.
Limiti di funzionamento
L'inclinazione del veicolo in caso di carico
eccessivo nel bagagliaio può compromettere la
valutazione delle distanze.
Anomalia
In caso di anomalia quando si passa alla retromarcia, questa spia si accende sul
quadro strumenti, accompagnata dalla
visualizzazione di un messaggio e da un segnale
acustico (bip breve).
Rivolgersi alla Rete CITROËN o a un riparatore
qualificato per far verificare il sistema.
Top Rear Vision
Consultare le raccomandazioni generali
sull'uso dei sistemi di assistenza alla guida e
alla manovra.


A motore avviato, non appena si inserisce
la retromarcia, questo sistema visualizza sul
display touch screen l'ambiente circostante il
veicolo mediante una telecamera installata sulla
parte posteriore del veicolo.

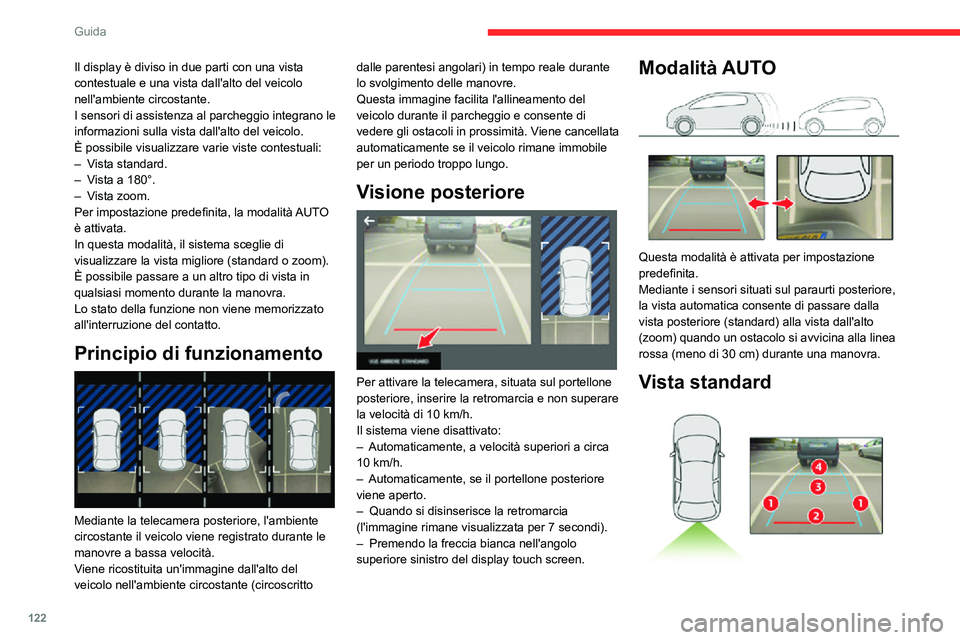

122
Guida
La zona situata dietro al veicolo appare sul display.
Le linee in blu 1 rappresentano la larghezza del
veicolo, con i retrovisori aperti; si orientano in
funzione della posizione del volante.
La linea rossa 2 rappresenta una distanza di
30 cm dal paraurti e le due linee blu 3 e 4 una
distanza di 1 m e 2 m, rispettivamente.
Questa vista è disponibile con la modalità AUTO
o mediante selezione nel menu del cambiamento
di visuale.
Vista Zoom

La telecamera registra la zona circostante il
veicolo durante la manovra per ricostituire una
vista dall'altro relativa alla parte posteriore del
veicolo nell'ambiente in cui si trova, che permetta
di manovrare il veicolo tra gli ostacoli presenti.
Questa vista è disponibile con la modalità AUTO
o mediante selezione nel menu del cambiamento
di visuale.
Il display è diviso in due parti con una vista contestuale e una vista dall'alto del veicolo
nell'ambiente circostante.
I sensori di assistenza al parcheggio integrano le
informazioni sulla vista dall'alto del veicolo.
È possibile visualizzare varie viste contestuali:
– Vista standard.– Vista a 180°.– Vista zoom.Per impostazione predefinita, la modalità AUTO
è attivata.
In questa modalità, il sistema sceglie di
visualizzare la vista migliore (standard o zoom).
È possibile passare a un altro tipo di vista in
qualsiasi momento durante la manovra.
Lo stato della funzione non viene memorizzato
all'interruzione del contatto.
Principio di funzionamento

Mediante la telecamera posteriore, l'ambiente
circostante il veicolo viene registrato durante le
manovre a bassa velocità.
Viene ricostituita un'immagine dall'alto del
veicolo nell'ambiente circostante (circoscritto dalle parentesi angolari) in tempo reale durante
lo svolgimento delle manovre.
Questa immagine facilita l'allineamento del
veicolo durante il parcheggio e consente di
vedere gli ostacoli in prossimità. Viene cancellata
automaticamente se il veicolo rimane immobile
per un periodo troppo lungo.
Visione posteriore

Per attivare la telecamera, situata sul portellone
posteriore, inserire la retromarcia e non superare
la velocità di 10 km/h.Il sistema viene disattivato:– Automaticamente, a velocità superiori a circa 10 km/h.– Automaticamente, se il portellone posteriore viene aperto.– Quando si disinserisce la retromarcia (l'immagine rimane visualizzata per 7 secondi).
– Premendo la freccia bianca nell'angolo superiore sinistro del display touch screen.
Modalità AUTO

Questa modalità è attivata per impostazione
predefinita.
Mediante i sensori situati sul paraurti posteriore,
la vista automatica consente di passare dalla
vista posteriore (standard) alla vista dall'alto
(zoom) quando un ostacolo si avvicina alla linea
rossa (meno di 30 cm) durante una manovra.
Vista standard

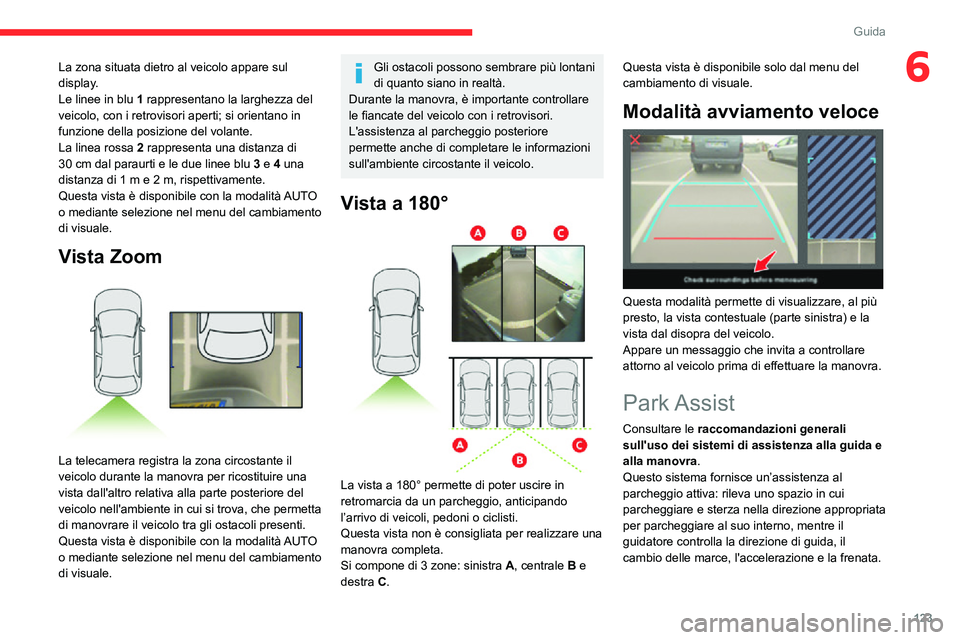

123
Guida
6La zona situata dietro al veicolo appare sul
display.
Le linee in blu 1 rappresentano la larghezza del
veicolo, con i retrovisori aperti; si orientano in
funzione della posizione del volante.
La linea rossa 2 rappresenta una distanza di
30 cm dal paraurti e le due linee blu 3 e 4 una
distanza di 1 m e 2 m, rispettivamente.
Questa vista è disponibile con la modalità AUTO
o mediante selezione nel menu del cambiamento
di visuale.
Vista Zoom

La telecamera registra la zona circostante il
veicolo durante la manovra per ricostituire una
vista dall'altro relativa alla parte posteriore del
veicolo nell'ambiente in cui si trova, che permetta
di manovrare il veicolo tra gli ostacoli presenti.
Questa vista è disponibile con la modalità AUTO
o mediante selezione nel menu del cambiamento
di visuale.
Gli ostacoli possono sembrare più lontani
di quanto siano in realtà.
Durante la manovra, è importante controllare
le fiancate del veicolo con i retrovisori.
L'assistenza al parcheggio posteriore
permette anche di completare le informazioni
sull'ambiente circostante il veicolo.
Vista a 180°

La vista a 180° permette di poter uscire in
retromarcia da un parcheggio, anticipando
l’arrivo di veicoli, pedoni o ciclisti.
Questa vista non è consigliata per realizzare una
manovra completa.
Si compone di 3 zone: sinistra A, centrale B e
destra C. Questa vista è disponibile solo dal menu del
cambiamento di visuale.
Modalità avviamento veloce

Questa modalità permette di visualizzare, al più
presto, la vista contestuale (parte sinistra) e la
vista dal disopra del veicolo.
Appare un messaggio che invita a controllare
attorno al veicolo prima di effettuare la manovra.
Park Assist
Consultare le
raccomandazioni generali
sull'uso dei sistemi di assistenza alla guida e
alla manovra.
Questo sistema fornisce un’assistenza al
parcheggio attiva: rileva uno spazio in cui
parcheggiare e sterza nella direzione appropriata
per parcheggiare al suo interno, mentre il
guidatore controlla la direzione di guida, il
cambio delle marce, l'accelerazione e la frenata.

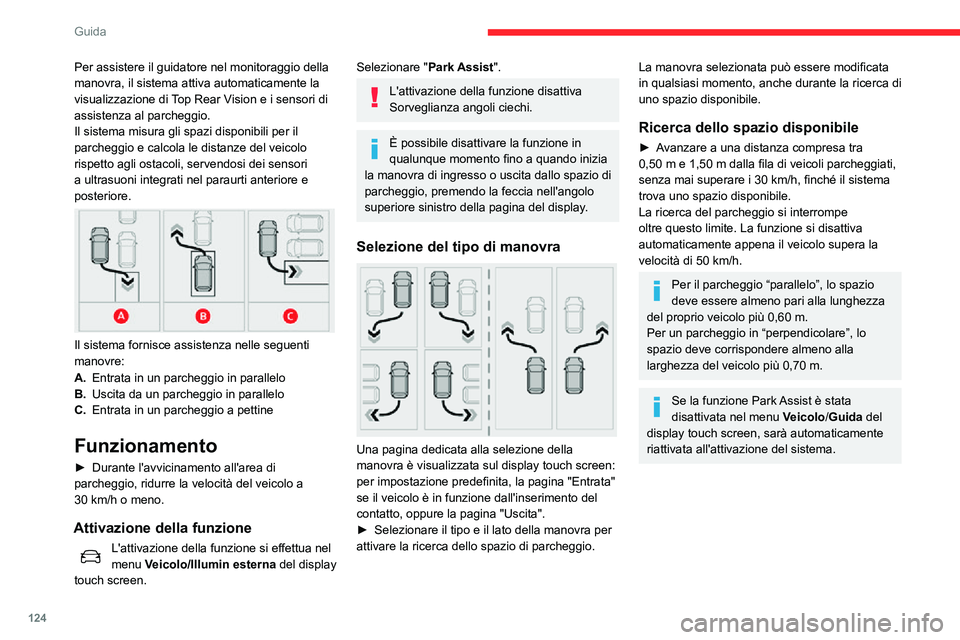

124
Guida

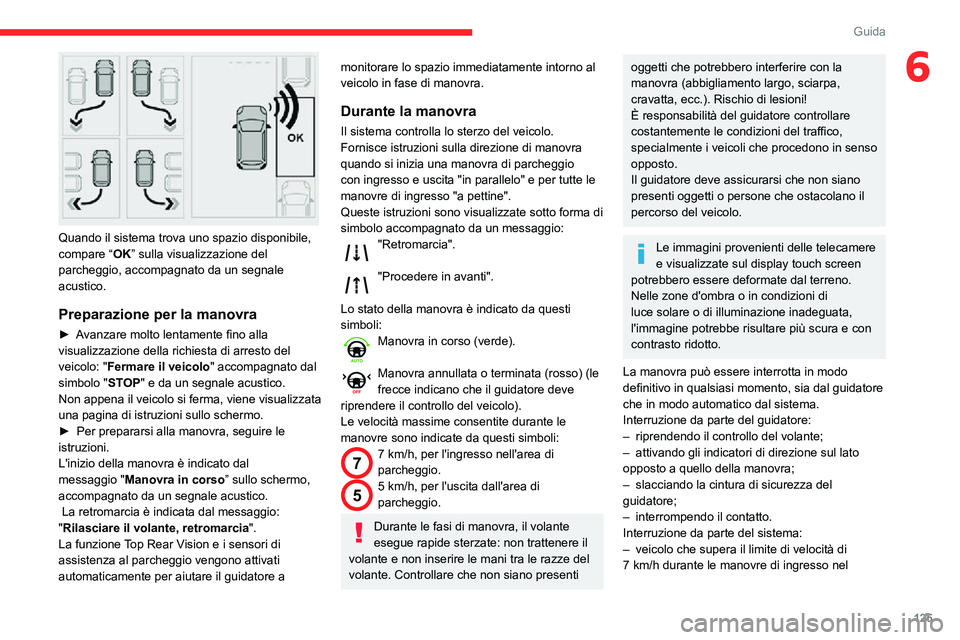

Quando il sistema trova uno spazio disponibile,
compare “OK” sulla visualizzazione del
parcheggio, accompagnato da un segnale
acustico.
Preparazione per la manovra
► Avanzare molto lentamente fino alla visualizzazione della richiesta di arresto del
veicolo: "Fermare il veicolo" accompagnato dal
simbolo " STOP" e da un segnale acustico.
Non appena il veicolo si ferma, viene visualizzata
una pagina di istruzioni sullo schermo.
► Per prepararsi alla manovra, seguire le istruzioni.
L'inizio della manovra è indicato dal
messaggio " Manovra in corso” sullo schermo,
accompagnato da un segnale acustico.
La retromarcia è indicata dal messaggio:
"Rilasciare il volante, retromarcia".
La funzione Top Rear Vision e i sensori di
assistenza al parcheggio vengono attivati
automaticamente per aiutare il guidatore a
Per assistere il guidatore nel monitoraggio della manovra, il sistema attiva automaticamente la visualizzazione di T op Rear Vision e i sensori di assistenza al parcheggio.
Il sistema misura gli spazi disponibili per il
parcheggio e calcola le distanze del veicolo
rispetto agli ostacoli, servendosi dei sensori
a ultrasuoni integrati nel paraurti anteriore e
posteriore.


Il sistema fornisce assistenza nelle seguenti
manovre:
A.Entrata in un parcheggio in parallelo
B. Uscita da un parcheggio in parallelo
C. Entrata in un parcheggio a pettine
Funzionamento
► Durante l'avvicinamento all'area di parcheggio, ridurre la velocità del veicolo a 30 km/h o meno.
Attivazione della funzione
L'attivazione della funzione si effettua nel menu Veicolo/Illumin esterna del display
touch screen.
Selezionare " Park Assist".
L'attivazione della funzione disattiva
Sorveglianza angoli ciechi.
È possibile disattivare la funzione in
qualunque momento fino a quando inizia
la manovra di ingresso o uscita dallo spazio di
parcheggio, premendo la feccia nell'angolo
superiore sinistro della pagina del display.
Selezione del tipo di manovra

Una pagina dedicata alla selezione della
manovra è visualizzata sul display touch screen:
per impostazione predefinita, la pagina "Entrata"
se il veicolo è in funzione dall'inserimento del
contatto, oppure la pagina "Uscita".
► Selezionare il tipo e il lato della manovra per
attivare la ricerca dello spazio di parcheggio.
La manovra selezionata può essere modificata
in qualsiasi momento, anche durante la ricerca di
uno spazio disponibile.
Ricerca dello spazio disponibile
► Avanzare a una distanza compresa tra 0,50 m e 1,50 m dalla fila di veicoli parcheggiati, senza mai superare i 30 km/h, finché il sistema
trova uno spazio disponibile.
La ricerca del parcheggio si interrompe
oltre questo limite. La funzione si disattiva
automaticamente appena il veicolo supera la
velocità di 50 km/h.
Per il parcheggio “parallelo”, lo spazio
deve essere almeno pari alla lunghezza
del proprio veicolo più 0,60 m.
Per un parcheggio in “perpendicolare”, lo
spazio deve corrispondere almeno alla
larghezza del veicolo più 0,70 m.
Se la funzione Park Assist è stata
disattivata nel menu Veicolo/Guida del
display touch screen, sarà automaticamente
riattivata all'attivazione del sistema.

125
Guida
6

Quando il sistema trova uno spazio disponibile,
compare “OK” sulla visualizzazione del
parcheggio, accompagnato da un segnale
acustico.
Preparazione per la manovra
► Avanzare molto lentamente fino alla visualizzazione della richiesta di arresto del
veicolo: "Fermare il veicolo" accompagnato dal
simbolo "STOP" e da un segnale acustico.
Non appena il veicolo si ferma, viene visualizzata
una pagina di istruzioni sullo schermo.
► Per prepararsi alla manovra, seguire le istruzioni.
L'inizio della manovra è indicato dal
messaggio " Manovra in corso” sullo schermo,
accompagnato da un segnale acustico.
La retromarcia è indicata dal messaggio:
"Rilasciare il volante, retromarcia".
La funzione Top Rear Vision e i sensori di
assistenza al parcheggio vengono attivati
automaticamente per aiutare il guidatore a
monitorare lo spazio immediatamente intorno al
veicolo in fase di manovra.
Durante la manovra
Il sistema controlla lo sterzo del veicolo. Fornisce istruzioni sulla direzione di manovra
quando si inizia una manovra di parcheggio
con ingresso e uscita "in parallelo" e per tutte le
manovre di ingresso "a pettine".
Queste istruzioni sono visualizzate sotto forma di
simbolo accompagnato da un messaggio:
"Retromarcia".
"Procedere in avanti".
Lo stato della manovra è indicato da questi
simboli:
Manovra in corso (verde).
Manovra annullata o terminata (rosso) (le frecce indicano che il guidatore deve
riprendere il controllo del veicolo).
Le velocità massime consentite durante le
manovre sono indicate da questi simboli:
77 km/h, per l'ingresso nell'area di parcheggio.
55 km/h, per l'uscita dall'area di parcheggio.
Durante le fasi di manovra, il volante
esegue rapide sterzate: non trattenere il
volante e non inserire le mani tra le razze del
volante. Controllare che non siano presenti
oggetti che potrebbero interferire con la
manovra (abbigliamento largo, sciarpa,
cravatta, ecc.). Rischio di lesioni!
È responsabilità del guidatore controllare
costantemente le condizioni del traffico,
specialmente i veicoli che procedono in senso
opposto.
Il guidatore deve assicurarsi che non siano
presenti oggetti o persone che ostacolano il
percorso del veicolo.
Le immagini provenienti delle telecamere
e visualizzate sul display touch screen
potrebbero essere deformate dal terreno.
Nelle zone d'ombra o in condizioni di
luce solare o di illuminazione inadeguata,
l'immagine potrebbe risultare più scura e con
contrasto ridotto.
La manovra può essere interrotta in modo
definitivo in qualsiasi momento, sia dal guidatore
che in modo automatico dal sistema.
Interruzione da parte del guidatore:
– riprendendo il controllo del volante;– attivando gli indicatori di direzione sul lato opposto a quello della manovra;– slacciando la cintura di sicurezza del guidatore;– interrompendo il contatto.Interruzione da parte del sistema:– veicolo che supera il limite di velocità di 7 km/h durante le manovre di ingresso nel

126
Guida
– Se i sensori sono stati riverniciati al di fuori della Rete CITROËN.– Utilizzo di sensori non approvati per il veicolo.
Anomalie
Se l'anomalia del sensore di assistenza al parcheggio si verifica durante l'utilizzo,
indicato dall'accensione di questa spia, causa la
disattivazione del sistema.
In caso di anomalia, far verificare il sistema dalla
Rete CITROËN o da un riparatore qualificato.
In caso di anomalia del servosterzo, questa spia viene visualizzata sul quadro
strumenti, accompagnata da un messaggio
d'allarme.
È necessario fermare il veicolo nelle migliori
condizioni di sicurezza. Contattare la Rete
CITROËN o un riparatore qualificato.

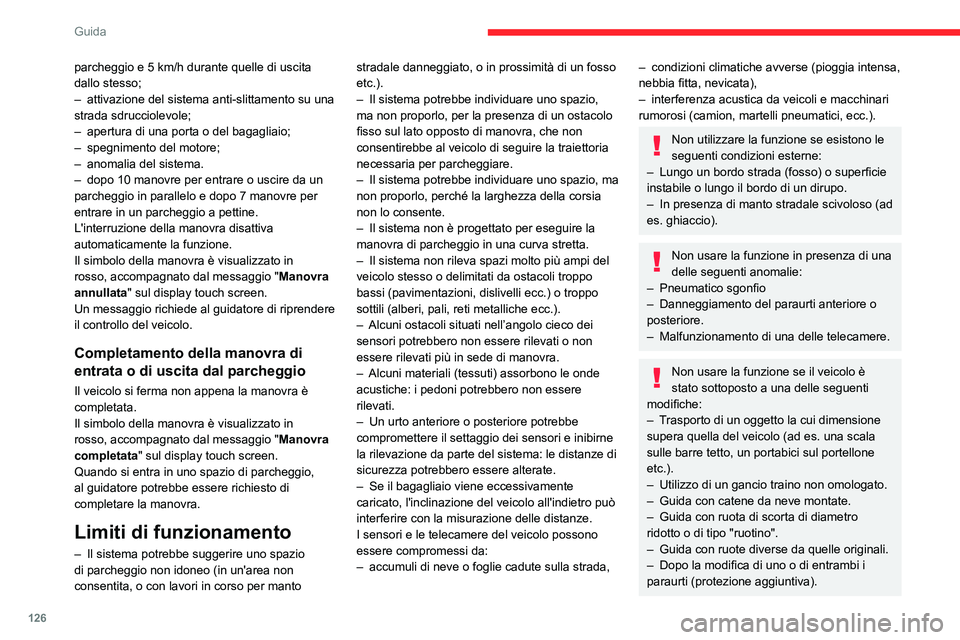

parcheggio e 5 km/h durante quelle di uscita dallo stesso;– attivazione del sistema anti-slittamento su una strada sdrucciolevole;– apertura di una porta o del bagagliaio;– spegnimento del motore;– anomalia del sistema.– dopo 10 manovre per entrare o uscire da un parcheggio in parallelo e dopo 7 manovre per
entrare in un parcheggio a pettine.
L'interruzione della manovra disattiva
automaticamente la funzione.
Il simbolo della manovra è visualizzato in
rosso, accompagnato dal messaggio " Manovra
annullata" sul display touch screen.
Un messaggio richiede al guidatore di riprendere
il controllo del veicolo.
Completamento della manovra di
entrata o di uscita dal parcheggio
Il veicolo si ferma non appena la manovra è
completata.
Il simbolo della manovra è visualizzato in
rosso, accompagnato dal messaggio " Manovra
completata" sul display touch screen.
Quando si entra in uno spazio di parcheggio,
al guidatore potrebbe essere richiesto di
completare la manovra.
Limiti di funzionamento
– Il sistema potrebbe suggerire uno spazio di parcheggio non idoneo (in un'area non
consentita, o con lavori in corso per manto stradale danneggiato, o in prossimità di un fosso
etc.).
– Il sistema potrebbe individuare uno spazio, ma non proporlo, per la presenza di un ostacolo
fisso sul lato opposto di manovra, che non
consentirebbe al veicolo di seguire la traiettoria
necessaria per parcheggiare.
– Il sistema potrebbe individuare uno spazio, ma non proporlo, perché la larghezza della corsia
non lo consente.
– Il sistema non è progettato per eseguire la manovra di parcheggio in una curva stretta.– Il sistema non rileva spazi molto più ampi del veicolo stesso o delimitati da ostacoli troppo
bassi (pavimentazioni, dislivelli ecc.) o troppo
sottili (alberi, pali, reti metalliche ecc.).
– Alcuni ostacoli situati nell’angolo cieco dei sensori potrebbero non essere rilevati o non
essere rilevati più in sede di manovra.
– Alcuni materiali (tessuti) assorbono le onde acustiche: i pedoni potrebbero non essere
rilevati.
– Un urto anteriore o posteriore potrebbe
compromettere il settaggio dei sensori e inibirne
la rilevazione da parte del sistema: le distanze di
sicurezza potrebbero essere alterate.
– Se il bagagliaio viene eccessivamente caricato, l'inclinazione del veicolo all'indietro può
interferire con la misurazione delle distanze.
I sensori e le telecamere del veicolo possono
essere compromessi da:
– accumuli di neve o foglie cadute sulla strada,
– condizioni climatiche avverse (pioggia intensa, nebbia fitta, nevicata),– interferenza acustica da veicoli e macchinari rumorosi (camion, martelli pneumatici, ecc.).
Non utilizzare la funzione se esistono le
seguenti condizioni esterne:
– Lungo un bordo strada (fosso) o superficie instabile o lungo il bordo di un dirupo.– In presenza di manto stradale scivoloso (ad es. ghiaccio).
Non usare la funzione in presenza di una
delle seguenti anomalie:
– Pneumatico sgonfio– Danneggiamento del paraurti anteriore o posteriore.– Malfunzionamento di una delle telecamere.
Non usare la funzione se il veicolo è
stato sottoposto a una delle seguenti
modifiche:
– Trasporto di un oggetto la cui dimensione
supera quella del veicolo (ad es. una scala
sulle barre tetto, un portabici sul portellone
etc.).
– Utilizzo di un gancio traino non omologato.– Guida con catene da neve montate.– Guida con ruota di scorta di diametro ridotto o di tipo "ruotino".– Guida con ruote diverse da quelle originali.– Dopo la modifica di uno o di entrambi i paraurti (protezione aggiuntiva).

127
Guida

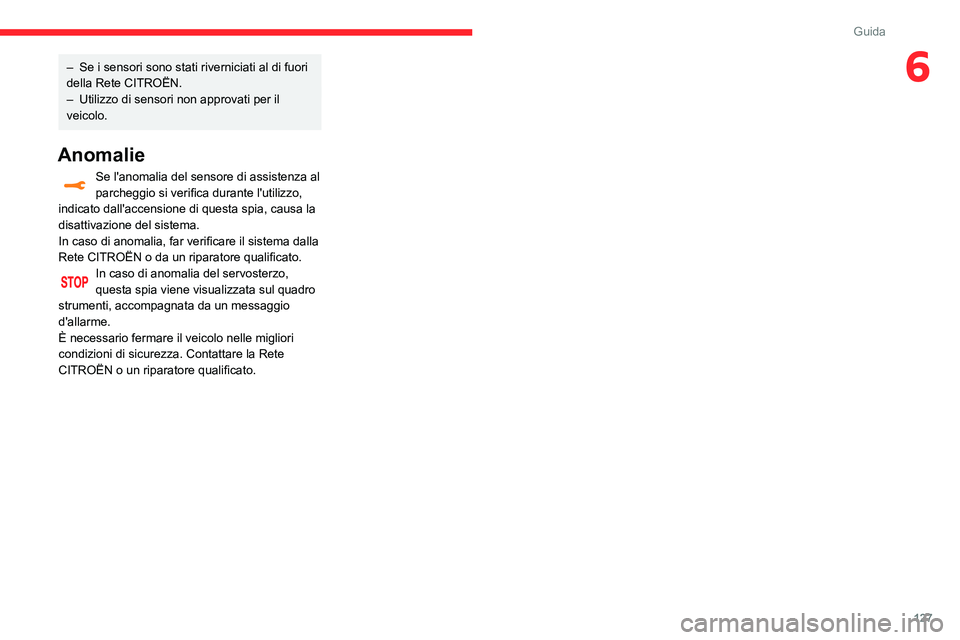

6– Se i sensori sono stati riverniciati al di fuori della Rete CITROËN.– Utilizzo di sensori non approvati per il veicolo.
Anomalie
Se l'anomalia del sensore di assistenza al parcheggio si verifica durante l'utilizzo,
indicato dall'accensione di questa spia, causa la
disattivazione del sistema.
In caso di anomalia, far verificare il sistema dalla
Rete CITROËN o da un riparatore qualificato.
In caso di anomalia del servosterzo, questa spia viene visualizzata sul quadro
strumenti, accompagnata da un messaggio
d'allarme.
È necessario fermare il veicolo nelle migliori
condizioni di sicurezza. Contattare la Rete
CITROËN o un riparatore qualificato.

sceglie

Compatibilità dei
carburanti
Benzine conformi alla norma EN228 contenenti
rispettivamente fino al 5% e al 10% di etanolo.

Carburanti diesel conformi alle norme
EN590, EN16734 e EN16709 e contenenti
rispettivamente fino al 7%, 10%, 20% e 30%
di estere metilico diacidi grassi. L'utilizzo di
carburanti B20 e B30, anche occasionale,
impone condizioni di manutenzione particolari
denominate "Condizioni di guida intensive".

Carburante diesel paraffinato conforme alla
norma EN15940.
L'utilizzo di qualsiasi altro tipo di (bio)
carburante (oli vegetali o animali, puri o
diluiti, nafta ad uso domestico, ecc.) è
rigorosamente vietato (rischio di
danneggiamento del motore e del circuito del
carburante).
È autorizzato solo l'impiego di additivi per
carburanti conformi alla norma B715001
(benzina) o B715000 (diesel).
CON I LUBRIFICANTI TOTAL QUARTZ
UN PIENO DI
FIDUCIA
Da oltre 50 anni, T
dei valori comuni: l'eccellenza, la creativit\340 e
l'innovazione tecnologica.
\310 con
