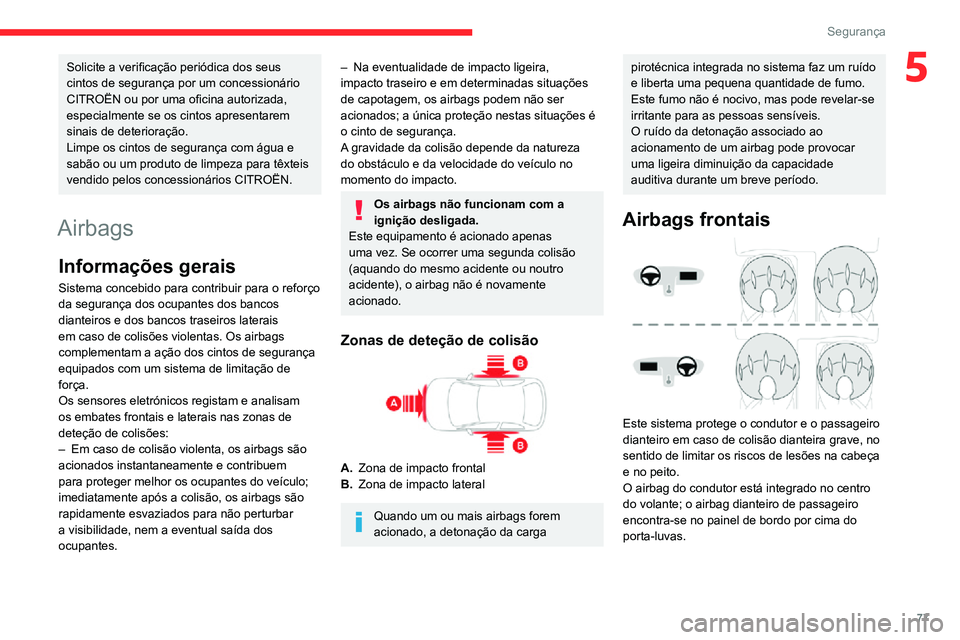

77
Segurança
5Solicite a verificação periódica dos seus
cintos de segurança por um concessionário
CITROËN ou por uma oficina autorizada,
especialmente se os cintos apresentarem
sinais de deterioração.
Limpe os cintos de segurança com água e
sabão ou um produto de limpeza para têxteis
vendido pelos concessionários CITROËN.
Airbags
Informações gerais
Sistema concebido para contribuir para o reforço
da segurança dos ocupantes dos bancos
dianteiros e dos bancos traseiros laterais
em caso de colisões violentas. Os airbags
complementam a ação dos cintos de segurança
equipados com um sistema de limitação de
força.
Os sensores eletrónicos registam e analisam
os embates frontais e laterais nas zonas de
deteção de colisões:
– Em caso de colisão violenta, os airbags são acionados instantaneamente e contribuem
para proteger melhor os ocupantes do veículo;
imediatamente após a colisão, os airbags são
rapidamente esvaziados para não perturbar
a visibilidade, nem a eventual saída dos
ocupantes.
– Na eventualidade de impacto ligeira, impacto traseiro e em determinadas situações
de capotagem, os airbags podem não ser
acionados; a única proteção nestas situações é
o cinto de segurança.
A gravidade da colisão depende da natureza
do obstáculo e da velocidade do veículo no
momento do impacto.
Os airbags não funcionam com a
ignição desligada.
Este equipamento é acionado apenas
uma vez. Se ocorrer uma segunda colisão
(aquando do mesmo acidente ou noutro
acidente), o airbag não é novamente
acionado.
Zonas de deteção de colisão
A. Zona de impacto frontal
B. Zona de impacto lateral
Quando um ou mais airbags forem
acionado, a detonação da carga
pirotécnica integrada no sistema faz um ruído
e liberta uma pequena quantidade de fumo.
Este fumo não é nocivo, mas pode revelar-se
irritante para as pessoas sensíveis.
O ruído da detonação associado ao
acionamento de um airbag pode provocar
uma ligeira diminuição da capacidade
auditiva durante um breve período.
Airbags frontais

Este sistema protege o condutor e o passageiro
dianteiro em caso de colisão dianteira grave, no
sentido de limitar os riscos de lesões na cabeça
e no peito.
O airbag do condutor está integrado no centro
do volante; o airbag dianteiro de passageiro
encontra-se no painel de bordo por cima do
porta-luvas.

79
Segurança
5Nunca modifique as definições de origem
do seu veículo, principalmente na zona
diretamente adjacente aos airbags.
Depois de um acidente ou do roubo do
veículo, solicite a verificação dos sistemas
dos airbags.
Qualquer intervenção nos sistemas dos
airbags deverá ser efetuada pela rede
CITROËN ou uma oficina autorizada.
Mesmo cumprindo todas as precauções
indicadas, não fica excluído o risco de
ferimentos ou ligeiras queimaduras na
cabeça, no tórax ou nos braços, aquando
do acionamento de um airbag. Com efeito, o
airbag enche-se de forma quase instantânea
(alguns milissegundos) e, em seguida,
esvazia-se no mesmo espaço de tempo,
evacuando os gases quentes através dos
orifícios previstos para o efeito.
Airbags frontais
Não conduza agarrando o volante pelos
seus raios ou deixando as mãos sobre a
caixa central do volante.
Os passageiros nunca deverão colocar os
pés no painel de bordo.
Não fume, porque o acionamento dos airbags
pode provocar queimaduras ou riscos de
ferimentos devido ao cigarro ou ao cachimbo.
Nunca desmonte, fure ou submeta o volante
a impactos violentos.
Não fixe nem cole nada no volante nem
no painel de bordo, esta situação poderá
ocasionar ferimentos com o acionamento dos
airbags.
Airbags laterais
Proteja os bancos apenas com
coberturas homologadas, compatíveis com
o acionamento dos airbags laterais. Para
conhecer a gama de coberturas de bancos
adequadas ao seu veículo, contacte a rede
CITROËN.
Não prenda nem fixe nada às costas do
banco (roupa, etc.), uma vez que isso pode
causar ferimentos no tórax ou nos braços
quando o airbag lateral é acionado.
Não se sente com o tronco mais perto da
porta do que o necessário.
Os painéis das portas dianteiras do veículo
possuem sensores de embate laterais.
Uma porta danificada ou qualquer
intervenção não-conforme (alteração ou
reparação) nas portas dianteiras ou na sua
guarnição interior pode comprometer o
funcionamento dos sensores – risco de mau
funcionamento dos airbags laterais!
Este tipo de intervenções deve ser
exclusivamente realizado pela rede
CITROËN ou por uma oficina autorizada.
Airbags de cortina
Não prenda nem fixe nada no tejadilho,
uma vez que isso pode causar ferimentos
na cabeça quando o airbag tipo cortina é
acionado.
Não desmonte as pegas de fixação
implantadas no tejadilho, pois estes
elementos auxiliam a fixação dos airbags de
cortina.
Cadeiras para crianças
A regulamentação relativa ao transporte de crianças é específica de cada país.
Consulte a legislação em vigor no seu país.
Para proporcionar a máxima segurança, deve
respeitar as seguintes instruções:
– Em conformidade com a regulamentação europeia, todas as crianças com 12 anos ou
com uma altura inferior a 150 cm, têm de ser
transportadas em cadeiras para crianças
homologadas e adaptadas ao seu peso , nos
lugares equipados com cinto de segurança ou
fixações ISOFIX.
– Estatisticamente, os lugares mais seguros
para o transporte das crianças são os
lugares traseiros do veículo.
– As crianças que pesam menos de 9 kg
devem viajar de costas para a estrada, tanto
na parte da frente ou traseira do veículo.
Recomenda-se que as crianças viajem
nos bancos traseiros do veículo:
– “de costas para a estrada ” até aos 3
anos,

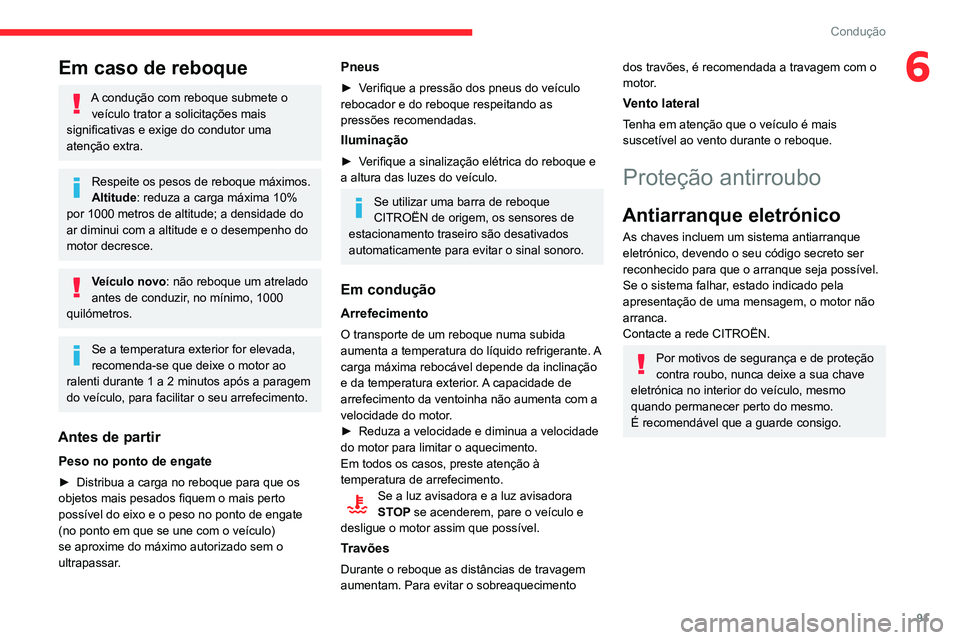

91
Condução
6Em caso de reboque
A condução com reboque submete o veículo trator a solicitações mais
significativas e exige do condutor uma
atenção extra.
Respeite os pesos de reboque máximos.
Altitude: reduza a carga máxima 10%
por 1000 metros de altitude; a densidade do
ar diminui com a altitude e o desempenho do
motor decresce.
Veículo novo : não reboque um atrelado
antes de conduzir, no mínimo, 1000
quilómetros.
Se a temperatura exterior for elevada,
recomenda-se que deixe o motor ao
ralenti durante 1 a 2 minutos após a paragem
do veículo, para facilitar o seu arrefecimento.
Antes de partir
Peso no ponto de engate
► Distribua a carga no reboque para que os objetos mais pesados fiquem o mais perto
possível do eixo e o peso no ponto de engate
(no ponto em que se une com o veículo)
se aproxime do máximo autorizado sem o
ultrapassar.
Pneus
► Verifique a pressão dos pneus do veículo rebocador e do reboque respeitando as
pressões recomendadas.
Iluminação
► Verifique a sinalização elétrica do reboque e a altura das luzes do veículo.
Se utilizar uma barra de reboque
CITROËN de origem, os sensores de
estacionamento traseiro são desativados
automaticamente para evitar o sinal sonoro.
Em condução
Arrefecimento
O transporte de um reboque numa subida
aumenta a temperatura do líquido refrigerante. A
carga máxima rebocável depende da inclinação
e da temperatura exterior. A capacidade de
arrefecimento da ventoinha não aumenta com a
velocidade do motor.
► Reduza a velocidade e diminua a velocidade do motor para limitar o aquecimento.
Em todos os casos, preste atenção à
temperatura de arrefecimento.
Se a luz avisadora e a luz avisadora STOP se acenderem, pare o veículo e
desligue o motor assim que possível.
Travões
Durante o reboque as distâncias de travagem
aumentam. Para evitar o sobreaquecimento
dos travões, é recomendada a travagem com o
motor.
Vento lateral
Tenha em atenção que o veículo é mais
suscetível ao vento durante o reboque.
Proteção antirroubo
Antiarranque eletrónico
As chaves incluem um sistema antiarranque
eletrónico, devendo o seu código secreto ser
reconhecido para que o arranque seja possível.
Se o sistema falhar, estado indicado pela
apresentação de uma mensagem, o motor não
arranca.
Contacte a rede CITROËN.
Por motivos de segurança e de proteção
contra roubo, nunca deixe a sua chave
eletrónica no interior do veículo, mesmo
quando permanecer perto do mesmo.
É recomendável que a guarde consigo.

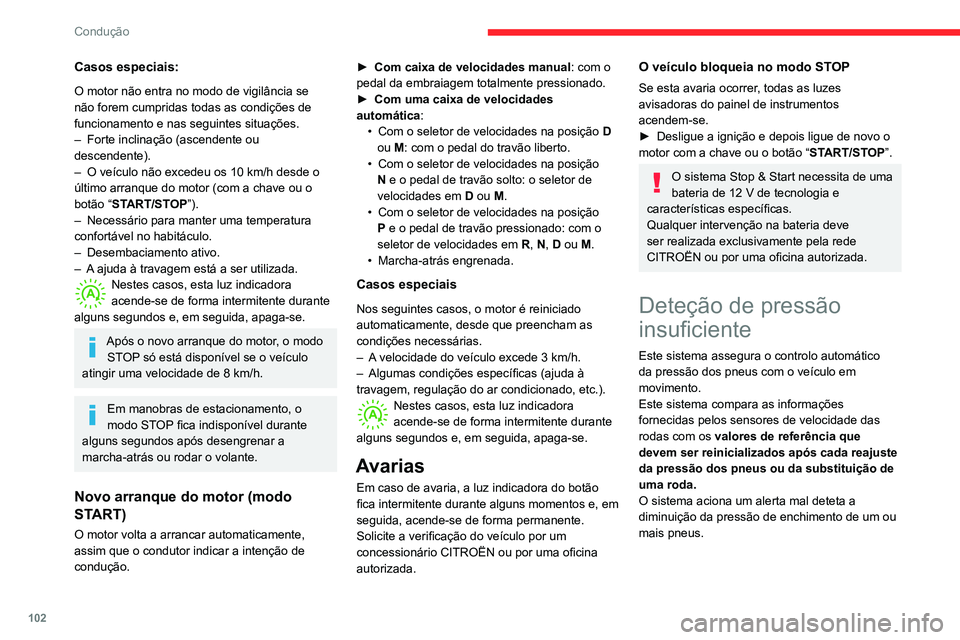

102
Condução
Casos especiais:
O motor não entra no modo de vigilância se
não forem cumpridas todas as condições de
funcionamento e nas seguintes situações.
– Forte inclinação (ascendente ou descendente).– O veículo não excedeu os 10 km/h desde o último arranque do motor (com a chave ou o
botão “START/STOP”).
– Necessário para manter uma temperatura confortável no habitáculo.– Desembaciamento ativo.– A ajuda à travagem está a ser utilizada.Nestes casos, esta luz indicadora acende-se de forma intermitente durante
alguns segundos e, em seguida, apaga-se.
Após o novo arranque do motor, o modo STOP só está disponível se o veículo
atingir uma velocidade de 8 km/h.
Em manobras de estacionamento, o
modo STOP fica indisponível durante
alguns segundos após desengrenar a
marcha-atrás ou rodar o volante.
Novo arranque do motor (modo
START)
O motor volta a arrancar automaticamente,
assim que o condutor indicar a intenção de
condução.
► Com caixa de velocidades manual: com o
pedal da embraiagem totalmente pressionado.
► Com uma caixa de velocidades
automática:
• Com o seletor de velocidades na posição D
ou M: com o pedal do travão liberto.
• Com o seletor de velocidades na posição N e o pedal de travão solto: o seletor de
velocidades em D ou M.
• Com o seletor de velocidades na posição P e o pedal de travão pressionado: com o
seletor de velocidades em R, N, D ou M.
• Marcha-atrás engrenada.
Casos especiais
Nos seguintes casos, o motor é reiniciado
automaticamente, desde que preencham as
condições necessárias.
– A velocidade do veículo excede 3 km/h.– Algumas condições específicas (ajuda à travagem, regulação do ar condicionado, etc.).Nestes casos, esta luz indicadora acende-se de forma intermitente durante
alguns segundos e, em seguida, apaga-se.
Avarias
Em caso de avaria, a luz indicadora do botão
fica intermitente durante alguns momentos e, em
seguida, acende-se de forma permanente.
Solicite a verificação do veículo por um
concessionário CITROËN ou por uma oficina
autorizada.
O veículo bloqueia no modo STOP
Se esta avaria ocorrer, todas as luzes
avisadoras do painel de instrumentos
acendem-se.
► Desligue a ignição e depois ligue de novo o motor com a chave ou o botão “ START/STOP”.
O sistema Stop & Start necessita de uma bateria de 12 V de tecnologia e características específicas.
Qualquer intervenção na bateria deve
ser realizada exclusivamente pela rede
CITROËN ou por uma oficina autorizada.
Deteção de pressão
insuficiente
Este sistema assegura o controlo automático
da pressão dos pneus com o veículo em
movimento.
Este sistema compara as informações
fornecidas pelos sensores de velocidade das
rodas com os valores de referência que
devem ser reinicializados após cada reajuste
da pressão dos pneus ou da substituição de
uma roda.
O sistema aciona um alerta mal deteta a
diminuição da pressão de enchimento de um ou
mais pneus.

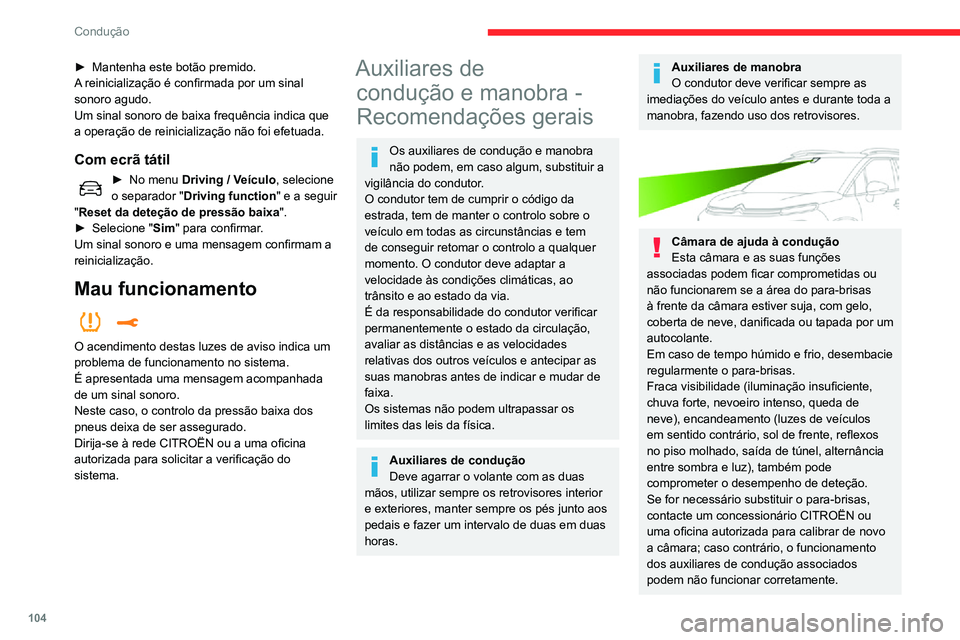

104
Condução
► Mantenha este botão premido.A reinicialização é confirmada por um sinal
sonoro agudo.
Um sinal sonoro de baixa frequência indica que
a operação de reinicialização não foi efetuada.
Com ecrã tátil
► No menu Driving / Veículo, selecione
o separador " Driving function " e a seguir
"Reset da deteção de pressão baixa ".
► Selecione "Sim" para confirmar.
Um sinal sonoro e uma mensagem confirmam a
reinicialização.
Mau funcionamento
O acendimento destas luzes de aviso indica um
problema de funcionamento no sistema.
É apresentada uma mensagem acompanhada
de um sinal sonoro.
Neste caso, o controlo da pressão baixa dos
pneus deixa de ser assegurado.
Dirija-se à rede CITROËN ou a uma oficina
autorizada para solicitar a verificação do
sistema.
Auxiliares de condução e manobra -
Recomendações gerais
Os auxiliares de condução e manobra
não podem, em caso algum, substituir a
vigilância do condutor.
O condutor tem de cumprir o código da
estrada, tem de manter o controlo sobre o
veículo em todas as circunstâncias e tem
de conseguir retomar o controlo a qualquer
momento. O condutor deve adaptar a
velocidade às condições climáticas, ao
trânsito e ao estado da via.
É da responsabilidade do condutor verificar
permanentemente o estado da circulação,
avaliar as distâncias e as velocidades
relativas dos outros veículos e antecipar as
suas manobras antes de indicar e mudar de
faixa.
Os sistemas não podem ultrapassar os
limites das leis da física.
Auxiliares de condução
Deve agarrar o volante com as duas
mãos, utilizar sempre os retrovisores interior
e exteriores, manter sempre os pés junto aos
pedais e fazer um intervalo de duas em duas
horas.
Auxiliares de manobra
O condutor deve verificar sempre as
imediações do veículo antes e durante toda a
manobra, fazendo uso dos retrovisores.


Câmara de ajuda à condução
Esta câmara e as suas funções
associadas podem ficar comprometidas ou
não funcionarem se a área do para-brisas
à frente da câmara estiver suja, com gelo,
coberta de neve, danificada ou tapada por um
autocolante.
Em caso de tempo húmido e frio, desembacie
regularmente o para-brisas.
Fraca visibilidade (iluminação insuficiente,
chuva forte, nevoeiro intenso, queda de
neve), encandeamento (luzes de veículos
em sentido contrário, sol de frente, reflexos
no piso molhado, saída de túnel, alternância
entre sombra e luz), também pode
comprometer o desempenho de deteção.
Se for necessário substituir o para-brisas,
contacte um concessionário CITROËN ou
uma oficina autorizada para calibrar de novo
a câmara; caso contrário, o funcionamento
dos auxiliares de condução associados
podem não funcionar corretamente.
Outras câmaras
As imagens fornecidas pela(s) câmara(s)
exibidas no ecrã tátil ou no painel de
instrumentos poderão ser deformadas pelo
relevo.
Zonas com sombra, com luz solar intensa
ou com iluminação insuficiente poderão
escurecer a imagem e reduzir o contraste.
Os obstáculos podem parecer mais afastados
do que estão na realidade.
Sensores
O funcionamento dos sensores e das
funções associadas pode ser perturbado por
interferências sonoras, tais como aquelas
emitidas por máquinas e veículos ruidosos
(ex. camiões, martelos pneumáticos), pela
acumulação de neve ou de folhas mortas
na via ou em caso de para-choques e
retrovisores danificados.
Ao engrenar a marcha-atrás, um sinal sonoro
(bip longo) indica que os sensores podem
estar sujos.
Se o veículo sofrer um impacto frontal
ou traseiro, os sensores poderão ser
desconfigurados, o que nem sempre
é detetado pelo sistema: o cálculo das
distâncias poderá ser incorreto.
Os sensores não detetam sistematicamente
obstáculos demasiado baixos (passeios,
pinos) ou demasiado finos (árvores, postes,
sebes de arame).

105
Condução

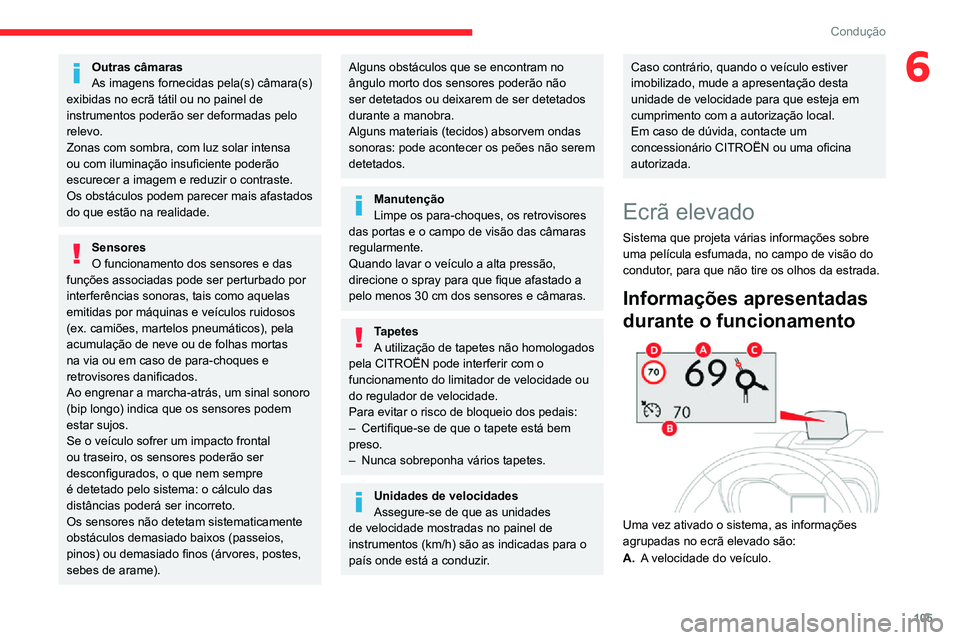

6Outras câmaras
As imagens fornecidas pela(s) câmara(s)
exibidas no ecrã tátil ou no painel de
instrumentos poderão ser deformadas pelo
relevo.
Zonas com sombra, com luz solar intensa
ou com iluminação insuficiente poderão
escurecer a imagem e reduzir o contraste.
Os obstáculos podem parecer mais afastados
do que estão na realidade.
Sensores
O funcionamento dos sensores e das
funções associadas pode ser perturbado por
interferências sonoras, tais como aquelas
emitidas por máquinas e veículos ruidosos
(ex. camiões, martelos pneumáticos), pela
acumulação de neve ou de folhas mortas
na via ou em caso de para-choques e
retrovisores danificados.
Ao engrenar a marcha-atrás, um sinal sonoro
(bip longo) indica que os sensores podem
estar sujos.
Se o veículo sofrer um impacto frontal
ou traseiro, os sensores poderão ser
desconfigurados, o que nem sempre
é detetado pelo sistema: o cálculo das
distâncias poderá ser incorreto.
Os sensores não detetam sistematicamente
obstáculos demasiado baixos (passeios,
pinos) ou demasiado finos (árvores, postes,
sebes de arame).
Alguns obstáculos que se encontram no
ângulo morto dos sensores poderão não
ser detetados ou deixarem de ser detetados
durante a manobra.
Alguns materiais (tecidos) absorvem ondas
sonoras: pode acontecer os peões não serem
detetados.
Manutenção
Limpe os para-choques, os retrovisores
das portas e o campo de visão das câmaras
regularmente.
Quando lavar o veículo a alta pressão,
direcione o spray para que fique afastado a
pelo menos 30 cm dos sensores e câmaras.
Tapetes
A utilização de tapetes não homologados
pela CITROËN pode interferir com o
funcionamento do limitador de velocidade ou
do regulador de velocidade.
Para evitar o risco de bloqueio dos pedais:
– Certifique-se de que o tapete está bem
preso.– Nunca sobreponha vários tapetes.
Unidades de velocidades
Assegure-se de que as unidades
de velocidade mostradas no painel de
instrumentos (km/h) são as indicadas para o
país onde está a conduzir.
Caso contrário, quando o veículo estiver
imobilizado, mude a apresentação desta
unidade de velocidade para que esteja em
cumprimento com a autorização local.
Em caso de dúvida, contacte um
concessionário CITROËN ou uma oficina
autorizada.
Ecrã elevado
Sistema que projeta várias informações sobre
uma película esfumada, no campo de visão do
condutor, para que não tire os olhos da estrada.
Informações apresentadas
durante o funcionamento


Uma vez ativado o sistema, as informações
agrupadas no ecrã elevado são:
A. A velocidade do veículo.

120
Condução

Desativação/ativação
O sistema é ativado sempre que a ignição é
ligada.


OFF

► Pressione este botão para desativar o sistema.A desativação é indicada pelo
acendimento da luz indicadora do
botão e esta luz avisadora no painel de
instrumentos.
A reativação é efetuada depois de carregar de
novo no botão. A luz indicadora do botão e a luz
avisadora apagam-se.
Deteção
Se for detetada uma mudança inesperada de direção, esta luz avisadora começa a
piscar no painel de instrumentos, acompanhada
por um sinal sonoro. Não é transmitido nenhum aviso quando a luz
indicadora de mudança de direção está ativa
e durante cerca de 20 segundos após esta se
apagar.
Avaria
Em caso de avaria, esta luz avisadora acende-se no painel de
instrumentos, acompanhada pela apresentação
de uma mensagem e de um sinal sonoro.
Entre em contacto com um concessionário
CITROËN ou uma oficina autorizada.
Vigilância do ângulo
morto
Consulte as Recomendações gerais no que
respeita ao uso de auxiliares de condução e
manobras.


Este sistema inclui sensores, instalados na parte
lateral dos para-choques e avisa o condutor
sobre a presença potencialmente perigosa de
outro veículo (automóvel, camião, motociclo) nas
áreas de ponto morto do veículo (áreas fora do
campo de visão do condutor).


O aviso é assinalado por uma luz avisadora
fixa que surge no retrovisor exterior do lado em
questão:
– imediatamente, quando se é ultrapassado;– após cerca de um segundo, ao ultrapassar um veículo lentamente.
Ativação/desativação
É regulado através do menu do ecrã tátil Driving / Veículo.
Quando liga o veículo, a luz avisadora
acende-se em cada espelho para indicar que o
sistema está ativado.
O estado do sistema permanece na memória
quando a ignição é desligada.
O sistema é desativado automaticamente
em caso de reboque com um dispositivo
de reboque homologado pela CITROËN.
Condições de
funcionamento
– Todos os veículos circulam no mesmo sentido e em vias contíguas.– A velocidade do veículo deve ser entre 12 e 140 km/h.– Quando ultrapassar um veículo, a diferença de velocidade é inferior a 10 km/h.– Quando for ultrapassado por um veículo, a diferença de velocidade é inferior a 25 km/h.– O trânsito flui normalmente.– A ultrapassagem de um veículo durante um determinado período de tempo e o veículo que
está a ser ultrapassado permanecer num ângulo
morto.
– Se circular numa via em linha reta ou em curva ligeira.– O veículo não possuir um reboque, caravana, etc.

122
Condução

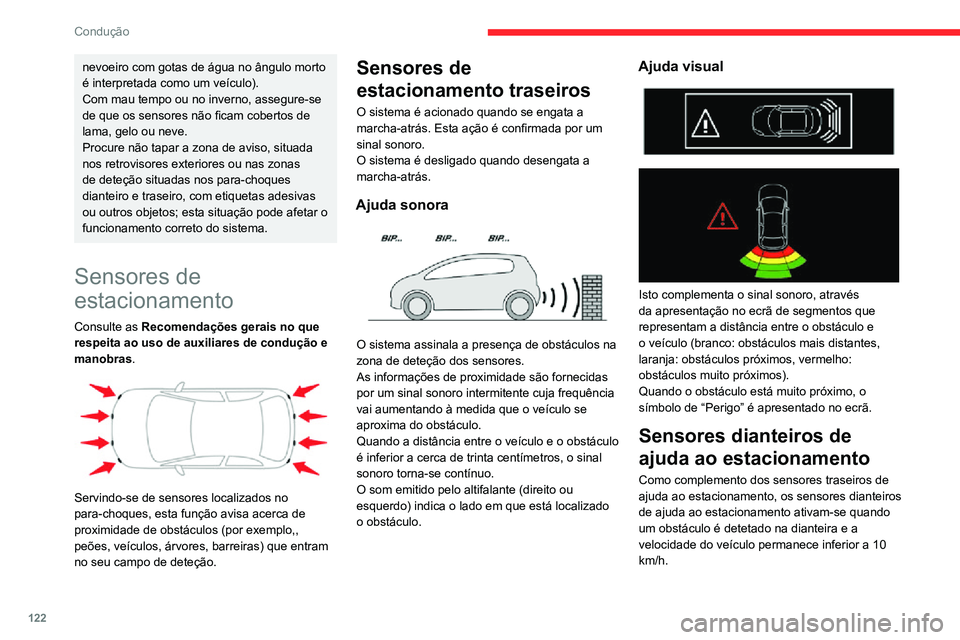

nevoeiro com gotas de água no ângulo morto
é interpretada como um veículo).
Com mau tempo ou no inverno, assegure-se
de que os sensores não ficam cobertos de
lama, gelo ou neve.
Procure não tapar a zona de aviso, situada
nos retrovisores exteriores ou nas zonas
de deteção situadas nos para-choques
dianteiro e traseiro, com etiquetas adesivas
ou outros objetos; esta situação pode afetar o
funcionamento correto do sistema.
Sensores de
estacionamento
Consulte as Recomendações gerais no que
respeita ao uso de auxiliares de condução e
manobras.


Servindo-se de sensores localizados no
para-choques, esta função avisa acerca de
proximidade de obstáculos (por exemplo,,
peões, veículos, árvores, barreiras) que entram
no seu campo de deteção.
Sensores de
estacionamento traseiros
O sistema é acionado quando se engata a
marcha-atrás. Esta ação é confirmada por um
sinal sonoro.
O sistema é desligado quando desengata a
marcha-atrás.
Ajuda sonora

O sistema assinala a presença de obstáculos na
zona de deteção dos sensores.
As informações de proximidade são fornecidas
por um sinal sonoro intermitente cuja frequência
vai aumentando à medida que o veículo se
aproxima do obstáculo.
Quando a distância entre o veículo e o obstáculo
é inferior a cerca de trinta centímetros, o sinal
sonoro torna-se contínuo.
O som emitido pelo altifalante (direito ou
esquerdo) indica o lado em que está localizado
o obstáculo.
Ajuda visual


Isto complementa o sinal sonoro, através
da apresentação no ecrã de segmentos que
representam a distância entre o obstáculo e
o veículo (branco: obstáculos mais distantes,
laranja: obstáculos próximos, vermelho:
obstáculos muito próximos).
Quando o obstáculo está muito próximo, o
símbolo de “Perigo” é apresentado no ecrã.
Sensores dianteiros de
ajuda ao estacionamento
Como complemento dos sensores traseiros de
ajuda ao estacionamento, os sensores dianteiros
de ajuda ao estacionamento ativam-se quando
um obstáculo é detetado na dianteira e a
velocidade do veículo permanece inferior a 10
km/h.
Os sensores dianteiros de ajuda ao estacionamento são interrompidos se o veículo
parar durante mais de três segundos em
marcha para a frente, se não forem detetados
outros obstáculos ou se a velocidade do veículo
ultrapassar os 10 km/h.
O som difundido pelo altifalante
(dianteiro ou traseiro) permite determinar
se o obstáculo se encontra na dianteira ou na
traseira.
Desativação/ativação
Com/sem sistema de áudio


► Pressione este botão para desativar ou ativar o sistema.
A luz indicadora está acesa quando o sistema
está desativado.
Com o ecrã tátil
► No menu Driving/Veículo, selecione
“Driving function ” e, em seguida, “Ajuda
ao estacionamento”.

123
Condução

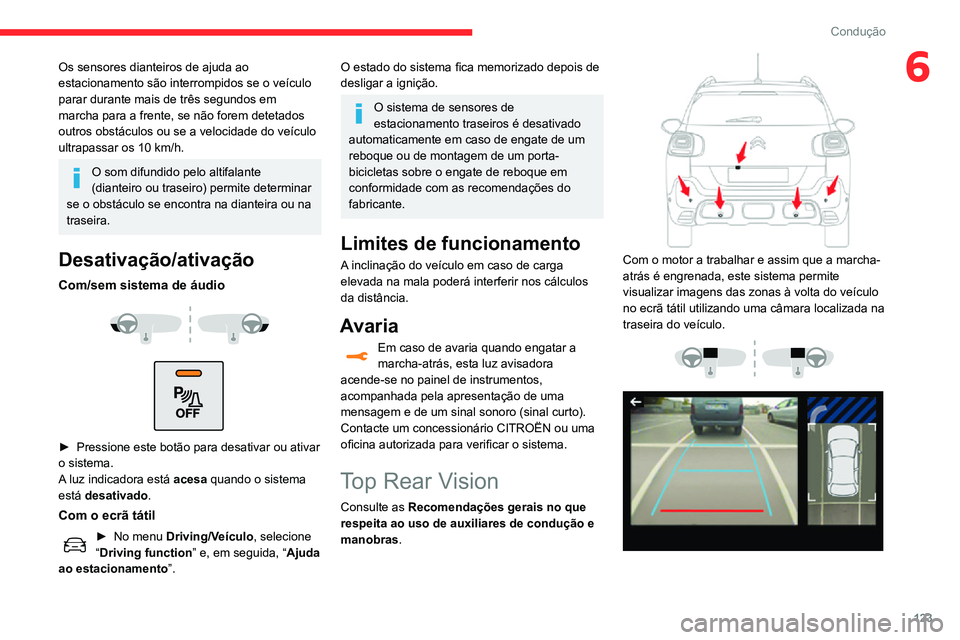

6Os sensores dianteiros de ajuda ao
estacionamento são interrompidos se o veículo
parar durante mais de três segundos em
marcha para a frente, se não forem detetados
outros obstáculos ou se a velocidade do veículo
ultrapassar os 10 km/h.
O som difundido pelo altifalante
(dianteiro ou traseiro) permite determinar
se o obstáculo se encontra na dianteira ou na
traseira.
Desativação/ativação
Com/sem sistema de áudio


► Pressione este botão para desativar ou ativar o sistema.
A luz indicadora está acesa quando o sistema
está desativado.
Com o ecrã tátil
► No menu Driving/Veículo, selecione
“Driving function ” e, em seguida, “Ajuda
ao estacionamento”.
O estado do sistema fica memorizado depois de
desligar a ignição.
O sistema de sensores de
estacionamento traseiros é desativado
automaticamente em caso de engate de um
reboque ou de montagem de um porta-
bicicletas sobre o engate de reboque em
conformidade com as recomendações do
fabricante.
Limites de funcionamento
A inclinação do veículo em caso de carga
elevada na mala poderá interferir nos cálculos
da distância.
Avaria
Em caso de avaria quando engatar a marcha-atrás, esta luz avisadora
acende-se no painel de instrumentos,
acompanhada pela apresentação de uma
mensagem e de um sinal sonoro (sinal curto).
Contacte um concessionário CITROËN ou uma
oficina autorizada para verificar o sistema.
Top Rear Vision
Consulte as Recomendações gerais no que
respeita ao uso de auxiliares de condução e
manobras.


Com o motor a trabalhar e assim que a marcha-
atrás é engrenada, este sistema permite
visualizar imagens das zonas à volta do veículo
no ecrã tátil utilizando uma câmara localizada na
traseira do veículo.

124
Condução
O ecrã divide-se em duas partes numa vista de
contexto e numa vista do topo do veículo na
zona circundante.
Os sensores de estacionamento completam a
informação sobre a vista do topo do veículo.
Podem ser apresentadas várias vistas de
contexto:
– Visão padrão.– Vista de 180°.– Vista Zoom.O modo AUTO está ativado por defeito.
Neste modo, o sistema opta por apresentar a
melhor vista (padrão ou zoom).
Pode alterar de tipo de vista a qualquer
momento durante uma manobra.
O estado da função não é armazenado quando
a ignição é desligada.
Princípio de funcionamento

Com a ajuda da câmara traseira, o ambiente em
redor do veículo é registado durante a realização
de manobras a baixa velocidade.
É reconstruída uma imagem de cima do veículo
na sua zona circundante (representada entre parêntesis) em tempo real e à medida que a
manobra progride.
Isto facilita o alinhamento do veículo durante o
estacionamento e apresenta os obstáculos nas
proximidades. Apaga-se automaticamente se o
veículo ficar demasiado tempo parado.
Vista traseira

Para ativar a câmara situada na porta da mala,
engrene a marcha-atrás e não ultrapasse a
velocidade de 10 km/h.O sistema está desativado:– Automaticamente, a velocidades superiores a cerca de 10 km/h.– Automaticamente, se a porta da mala estiver aberta.– Ao sair de marcha-atrás (a imagem continua a ser apresentada durante 7 segundos).– Ao pressionar a seta branca no canto superior
esquerdo do ecrã tátil.
Modo AUTO

Este modo está ativado por defeito.
Com a ajuda dos sensores do para-choques
traseiro, a vista automática passa da vista
traseira (padrão) para a vista a partir do topo
(zoom) quando um obstáculo se aproxima
ao nível da linha vermelha (menos de 30 cm) durante a manobra.
Vista padrão

A zona situada atrás do seu veículo é apresentada no ecrã.
As linhas azuis
1 representam a largura do seu
veículo com os retrovisores abertos; a direção
muda em função da posição do volante.
A linha vermelha 2 representa uma distância
de 30 cm em relação ao para-choques; as
duas linhas azuis 3 e 4 representam 1 m e 2 m
respetivamente.
Esta vista está disponível com o modo AUTO ou
no menu de seleção de vista.
Vista zoom

A câmara regista as zonas à volta do veículo
durante a manobra para reconstituir uma
imagem a partir do topo traseiro do veículo
no ambiente em que se encontra, permitindo
realizar a manobra do veículo evitando os
obstáculos circundantes.
Esta vista está disponível com o modo AUTO ou
no menu de seleção de vista.
