149
En cas de panne

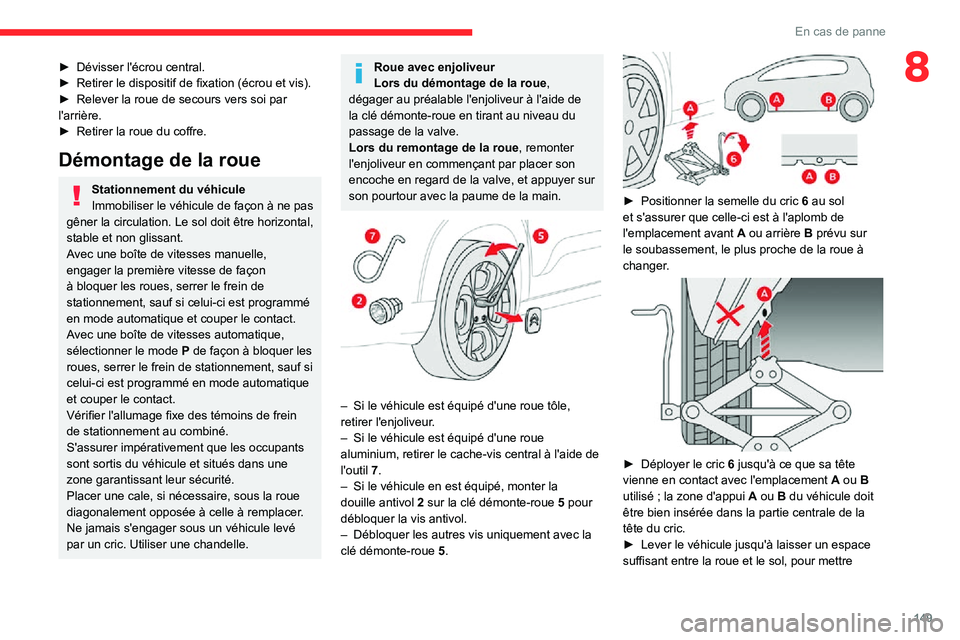

8► Dévisser l'écrou central.► Retirer le dispositif de fixation (écrou et vis).► Relever la roue de secours vers soi par l'arrière.► Retirer la roue du coffre.
Démontage de la roue
Stationnement du véhicule
Immobiliser le véhicule de façon à ne pas
gêner la circulation. Le sol doit être horizontal,
stable et non glissant.
Avec une boîte de vitesses manuelle,
engager la première vitesse de façon
à bloquer les roues, serrer le frein de
stationnement, sauf si celui-ci est programmé
en mode automatique et couper le contact.
Avec une boîte de vitesses automatique,
sélectionner le mode P de façon à bloquer les
roues, serrer le frein de stationnement, sauf si
celui-ci est programmé en mode automatique
et couper le contact.
Vérifier l'allumage fixe des témoins de frein
de stationnement au combiné.
S'assurer impérativement que les occupants
sont sortis du véhicule et situés dans une
zone garantissant leur sécurité.
Placer une cale, si nécessaire, sous la roue
diagonalement opposée à celle à remplacer.
Ne jamais s'engager sous un véhicule levé
par un cric. Utiliser une chandelle.
Roue avec enjoliveur
Lors du démontage de la roue ,
dégager au préalable l'enjoliveur à l'aide de
la clé démonte-roue en tirant au niveau du
passage de la valve.
Lors du remontage de la roue , remonter
l'enjoliveur en commençant par placer son
encoche en regard de la valve, et appuyer sur
son pourtour avec la paume de la main.


– Si le véhicule est équipé d'une roue tôle, retirer l'enjoliveur.– Si le véhicule est équipé d'une roue aluminium, retirer le cache-vis central à l'aide de l'outil 7.– Si le véhicule en est équipé, monter la douille antivol 2 sur la clé démonte-roue 5 pour
débloquer la vis antivol.
– Débloquer les autres vis uniquement avec la clé démonte-roue 5.

► Positionner la semelle du cric 6 au sol
et s'assurer que celle-ci est à l'aplomb de
l'emplacement avant A ou arrière B prévu sur
le soubassement, le plus proche de la roue à
changer.


► Déployer le cric 6 jusqu'à ce que sa tête vienne en contact avec l'emplacement A ou B utilisé ; la zone d'appui A ou B du véhicule doit
être bien insérée dans la partie centrale de la
tête du cric.
► Lever le véhicule jusqu'à laisser un espace suffisant entre la roue et le sol, pour mettre

150
En cas de panne

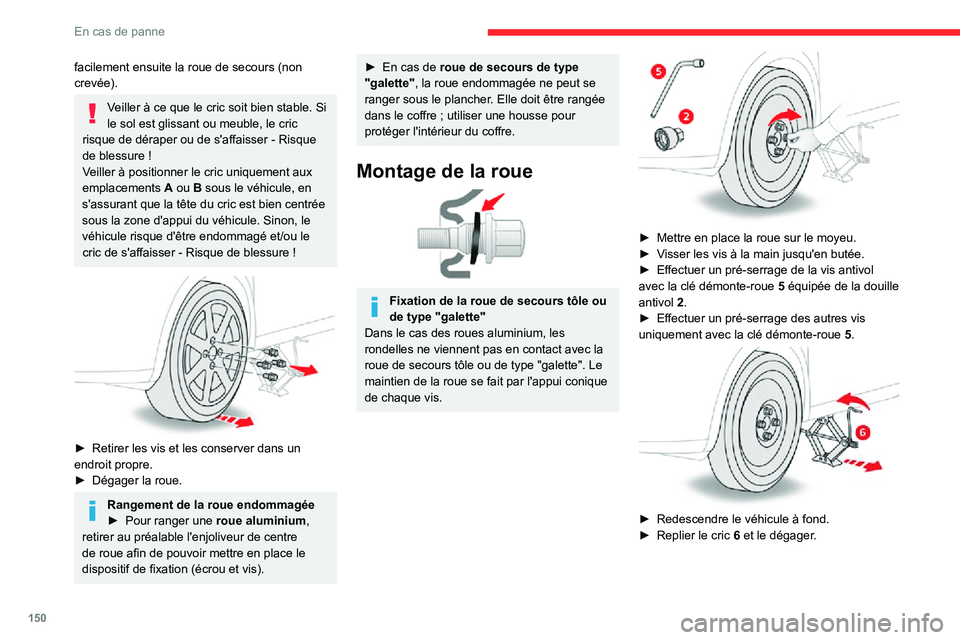

facilement ensuite la roue de secours (non
crevée).
Veiller à ce que le cric soit bien stable. Si
le sol est glissant ou meuble, le cric
risque de déraper ou de s'affaisser - Risque de blessure !Veiller à positionner le cric uniquement aux emplacements A ou B sous le véhicule, en
s'assurant que la tête du cric est bien centrée
sous la zone d'appui du véhicule. Sinon, le
véhicule risque d'être endommagé et/ou le
cric de s'affaisser - Risque de blessure !


► Retirer les vis et les conserver dans un endroit propre.► Dégager la roue.
Rangement de la roue endommagée► Pour ranger une roue aluminium ,
retirer au préalable l'enjoliveur de centre
de roue afin de pouvoir mettre en place le
dispositif de fixation (écrou et vis).
► En cas de roue de secours de type
"galette", la roue endommagée ne peut se
ranger sous le plancher. Elle doit être rangée
dans le coffre ; utiliser une housse pour protéger l'intérieur du coffre.
Montage de la roue

Fixation de la roue de secours tôle ou
de type "galette"
Dans le cas des roues aluminium, les
rondelles ne viennent pas en contact avec la
roue de secours tôle ou de type "galette". Le
maintien de la roue se fait par l'appui conique
de chaque vis.


► Mettre en place la roue sur le moyeu.► Visser les vis à la main jusqu'en butée.► Effectuer un pré-serrage de la vis antivol avec la clé démonte-roue 5 équipée de la douille antivol 2.► Effectuer un pré-serrage des autres vis uniquement avec la clé démonte-roue 5.

► Redescendre le véhicule à fond.► Replier le cric 6 et le dégager.

151
En cas de panne
8

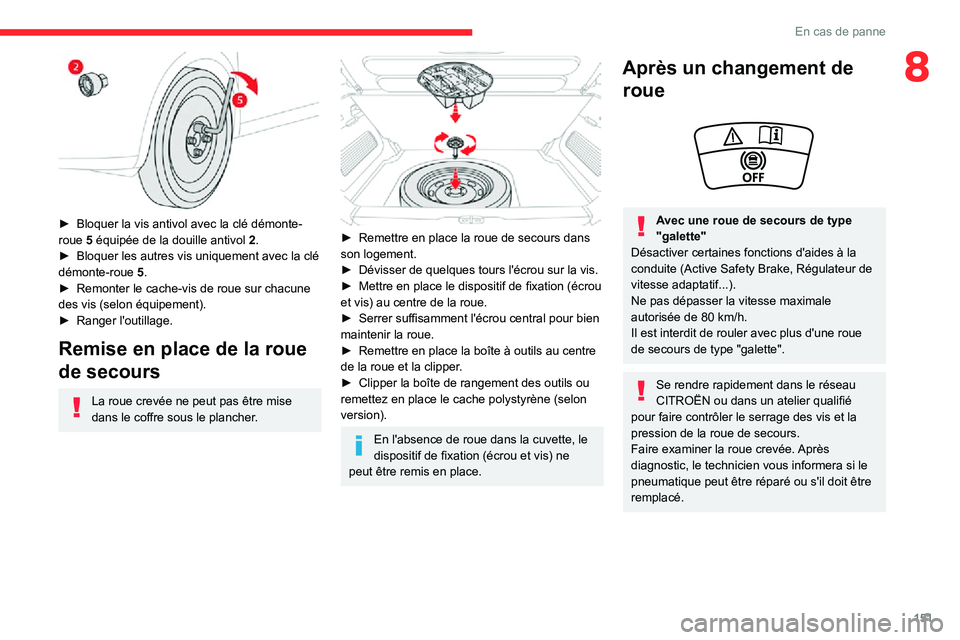

► Bloquer la vis antivol avec la clé démonte-roue 5 équipée de la douille antivol 2.► Bloquer les autres vis uniquement avec la clé démonte-roue 5.► Remonter le cache-vis de roue sur chacune des vis (selon équipement).► Ranger l'outillage.
Remise en place de la roue
de secours
La roue crevée ne peut pas être mise
dans le coffre sous le plancher.


► Remettre en place la roue de secours dans son logement.► Dévisser de quelques tours l'écrou sur la vis.► Mettre en place le dispositif de fixation (écrou et vis) au centre de la roue.► Serrer suffisamment l'écrou central pour bien maintenir la roue.► Remettre en place la boîte à outils au centre de la roue et la clipper.► Clipper la boîte de rangement des outils ou remettez en place le cache polystyrène (selon
version).
En l'absence de roue dans la cuvette, le
dispositif de fixation (écrou et vis) ne
peut être remis en place.
Après un changement de roue


Avec une roue de secours de type
"galette"
Désactiver certaines fonctions d'aides à la
conduite (Active Safety Brake, Régulateur de
vitesse adaptatif...).
Ne pas dépasser la vitesse maximale
autorisée de 80 km/h.Il est interdit de rouler avec plus d'une roue
de secours de type "galette".
Se rendre rapidement dans le réseau
CITROËN ou dans un atelier qualifié
pour faire contrôler le serrage des vis et la
pression de la roue de secours.
Faire examiner la roue crevée. Après
diagnostic, le technicien vous informera si le
pneumatique peut être réparé ou s'il doit être
remplacé.

152
En cas de panne
Changement d'une lampe
Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la surface interne de la
glace des projecteurs avant et des feux
arrière est normale ; celle-ci disparaît quelques minutes après l'allumage des feux.
Les projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur :– Ne pas les nettoyer avec un chiffon sec
ou abrasif, ni avec un produit détergent ou
solvant.
– Utiliser une éponge et de l'eau savonneuse ou un produit avec pH neutre.– En utilisant le lavage haute-pression sur des salissures persistantes, ne pas diriger
de manière prolongée la lance sur les
projecteurs, les feux et leur contour pour
éviter de détériorer leur vernis et leur joint
d'étanchéité.
Le changement d'une lampe doit se faire
impérativement contact coupé et
projecteur / feu éteint depuis plusieurs minutes - Risque de brûlure grave !Ne pas toucher directement la lampe avec les doigts : utiliser des chiffons non pelucheux.
Il est impératif de n'utiliser que des lampes
de type anti-ultraviolet (UV) afin de ne pas
détériorer le projecteur.
Toujours remplacer une lampe défectueuse
par une lampe neuve ayant les mêmes
références et caractéristiques. Pour éviter
un déséquilibre de l'éclairage, remplacer les
lampes par paire.
Remontage des feux
Effectuer les opérations dans l'ordre
inverse du démontage.
Ouverture du capot / Accès aux lampesMoteur chaud, intervenir avec précaution - Risque de brûlure !Prendre garde aux objets ou aux vêtements
qui pourraient se prendre dans l'hélice du
moto-ventilateur - Risque d'étranglement !
Ampoules à halogènes (Hx)
Afin de garantir une bonne qualité
d'éclairage, vérifier que l'ampoule est
correctement positionnée dans son logement.
Projecteurs et feux à diodes
électroluminescentes (LED)
Selon version, les types de projecteurs / feux concernés sont :– Feux diurnes / de position.– Répétiteurs latéraux de clignotant.– Troisième feu de stop.– Feux de plaque minéralogique.
Pour le remplacement de ce type de
lampes, s'adresser impérativement au
réseau CITROËN ou à un atelier qualifié.
Ne pas toucher aux projecteurs à technologie
"Full LED" - Risque d'électrocution !
Feux avant
1.Feux diurnes / Feux de position (W21/5W ou LED)
2. Indicateurs de direction (PY21W)
3. Feux de croisement (H7)
4. Feux de route (H7)
5. Projecteurs antibrouillard (H8)

153
En cas de panne

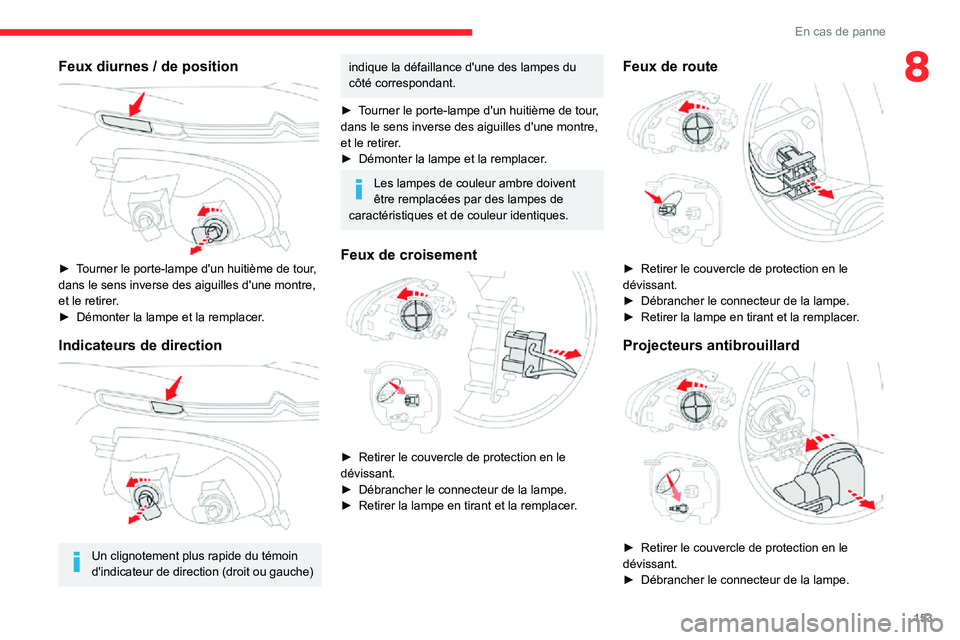

8Feux diurnes / de position

► Tourner le porte-lampe d'un huitième de tour, dans le sens inverse des aiguilles d'une montre,
et le retirer.
► Démonter la lampe et la remplacer.
Indicateurs de direction

Un clignotement plus rapide du témoin
d'indicateur de direction (droit ou gauche)
indique la défaillance d'une des lampes du
côté correspondant.
► Tourner le porte-lampe d'un huitième de tour, dans le sens inverse des aiguilles d'une montre,
et le retirer.
► Démonter la lampe et la remplacer.
Les lampes de couleur ambre doivent
être remplacées par des lampes de
caractéristiques et de couleur identiques.
Feux de croisement

► Retirer le couvercle de protection en le dévissant.► Débrancher le connecteur de la lampe.► Retirer la lampe en tirant et la remplacer .
Feux de route

► Retirer le couvercle de protection en le dévissant.► Débrancher le connecteur de la lampe.► Retirer la lampe en tirant et la remplacer.
Projecteurs antibrouillard

► Retirer le couvercle de protection en le dévissant.► Débrancher le connecteur de la lampe.

154
En cas de panne
► Dévisser la lampe d'un quart de tour dans le sens inverse des aiguilles d'une montre et la
remplacer.
Feux arrière
1.Feux de stop / Feux de position (W21/5W)
2.Indicateurs de direction (WY21W)
3. Feu de recul ou Feu antibrouillard (P21W)
Changement des feux
Ces lampes se changent depuis l'extérieur du
coffre.


► Repérer la lampe défaillante puis ouvrir le coffre.► À l'aide d'un tournevis fin à bout plat, déclipper les deux caches plastique puis les
basculer vers le bas.
► Dévisser les deux vis de vixation situées dans les ouvertures.

► Déclipper le feu et le sortir avec précaution en le tirant dans l'axe vers l'extérieur.► Tout en maintenant le feu, débrancher le connecteur.
► Tourner le porte-lampe de la lampe défaillante d'un quart de tour, dans le sens
inverse des aiguilles d'une montre et le retirer.
► Démonter la lampe et la remplacer .
Veiller à engager le feu dans ses guides
en restant bien dans l'axe du véhicule.
Serrer sans forcer pour garantir l'étanchéité,
mais sans détériorer le feu.
Feux de recul et feu antibrouillard

Pour le remplacement de ces lampes, consulter
le réseau CITROËN ou un atelier qualifié.

155
En cas de panne

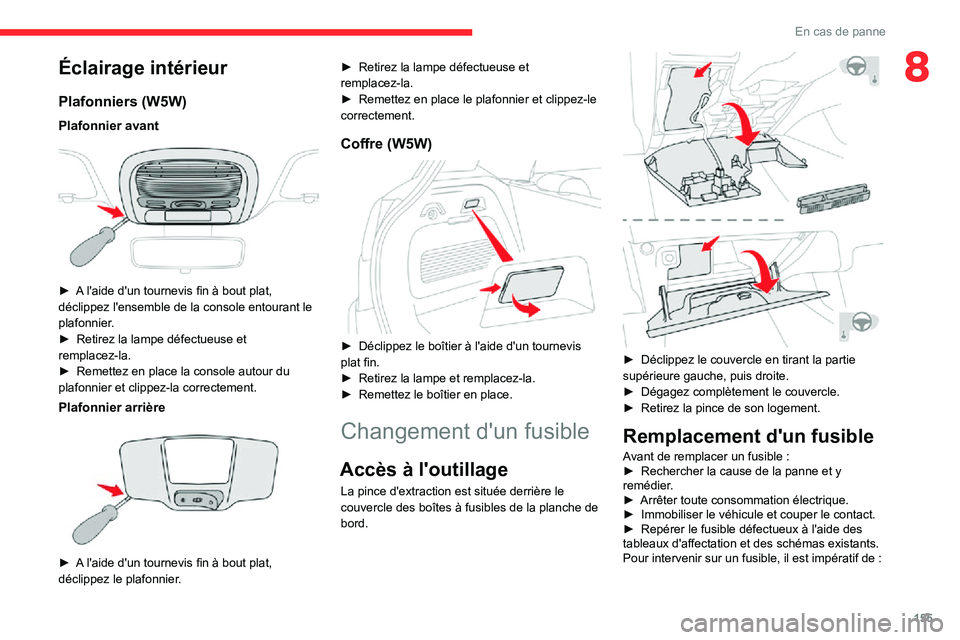

8Éclairage intérieur
Plafonniers (W5W)
Plafonnier avant

► A l'aide d'un tournevis fin à bout plat, déclippez l'ensemble de la console entourant le
plafonnier.
► Retirez la lampe défectueuse et remplacez-la.► Remettez en place la console autour du plafonnier et clippez-la correctement.
Plafonnier arrière

► A l'aide d'un tournevis fin à bout plat, déclippez le plafonnier.
► Retirez la lampe défectueuse et remplacez-la.► Remettez en place le plafonnier et clippez-le correctement.
Coffre (W5W)

► Déclippez le boîtier à l'aide d'un tournevis plat fin.► Retirez la lampe et remplacez-la.► Remettez le boîtier en place.
Changement d'un fusible
Accès à l'outillage
La pince d'extraction est située derrière le
couvercle des boîtes à fusibles de la planche de
bord.


► Déclippez le couvercle en tirant la partie supérieure gauche, puis droite.► Dégagez complètement le couvercle.► Retirez la pince de son logement.
Remplacement d'un fusible
Avant de remplacer un fusible :► Rechercher la cause de la panne et y remédier.► Arrêter toute consommation électrique.► Immobiliser le véhicule et couper le contact.► Repérer le fusible défectueux à l'aide des tableaux d'affectation et des schémas existants.Pour intervenir sur un fusible, il est impératif de :

156
En cas de panne
► Utiliser la pince spéciale pour extraire le fusible de son logement et vérifier l'état de son
filament.
► Toujours remplacer le fusible défectueux par un fusible d'intensité équivalente (même couleur) ; une intensité différente peut provoquer un dysfonctionnement - Risque d'incendie !Si la panne se reproduit peu après le
changement du fusible, faire vérifier l'équipement
électrique par le réseau CITROËN ou par un
atelier qualifié.
Les tableaux d'affectation des fusibles et
les schémas correspondants sont
disponibles dans le réseau CITROËN ou
dans un atelier qualifié.
Le remplacement d'un fusible non
mentionné dans les tableaux d'affectation
peut entraîner un dysfonctionnement grave
sur votre véhicule. Consulter le réseau
CITROËN ou un atelier qualifié.




Bon Mauvais

Pince
Installation d'accessoires électriques
Le circuit électrique de votre véhicule est
conçu pour fonctionner avec les équipements
de série ou optionnels.
Avant d'installer d'autres équipements ou
accessoires électriques sur votre véhicule,
consultez le réseau CITROËN ou un atelier
qualifié.
CITROËN décline toute responsabilité
pour les frais occasionnés par la remise
en état de votre véhicule ou les
dysfonctionnements résultant de l'installation
d'accessoires auxiliaires non fournis, non
recommandés par CITROËN et non installés
selon ses prescriptions, en particulier lorsque
la consommation de l'ensemble des appareils
supplémentaires branchés dépasse 10
milliampères.
Fusibles dans la planche de
bord
Accès aux fusibles

Les 2 boîtes à fusibles sont placées dans la
partie inférieure de la planche de bord, sous le
volant.
► Déclippez le couvercle en tirant la partie supérieure gauche, puis droite.

Les 2 boîtes à fusibles sont placées dans la
partie inférieure de la planche de bord, dans la
boîte à gants.

157
En cas de panne

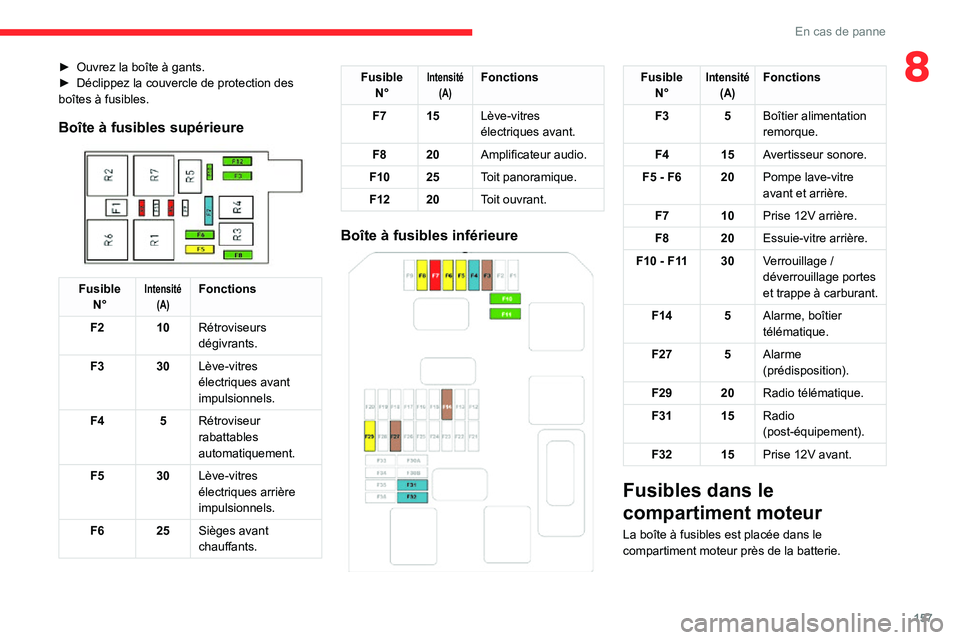

8► Ouvrez la boîte à gants.► Déclippez la couvercle de protection des boîtes à fusibles.
Boîte à fusibles supérieure

FusibleN°Intensité (A)Fonctions
F2 10Rétroviseurs
dégivrants.
F3 30Lève-vitres
électriques avant
impulsionnels.
F4 5Rétroviseur
rabattables
automatiquement.
F5 30Lève-vitres
électriques arrière
impulsionnels.
F6 25Sièges avant
chauffants.
Fusible
N°Intensité (A)Fonctions
F7 15 Lève-vitres
électriques avant.
F8 20 Amplificateur audio.
F10 25Toit panoramique.
F12 20Toit ouvrant.
Boîte à fusibles inférieure

Fusible
N°Intensité (A)Fonctions
F3 5Boîtier alimentation
remorque.
F4 15Avertisseur sonore.
F5 - F6 20Pompe lave-vitre
avant et arrière.
F7 10Prise 12V arrière.
F8 20Essuie-vitre arrière.
F10 - F11 30Verrouillage /
déverrouillage portes
et trappe à carburant.
F14 5Alarme, boîtier
télématique.
F27 5Alarme
(prédisposition).
F29 20Radio télématique.
F31 15Radio
(post-équipement).
F32 15Prise 12V avant.
Fusibles dans le
compartiment moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie.

158
En cas de panne

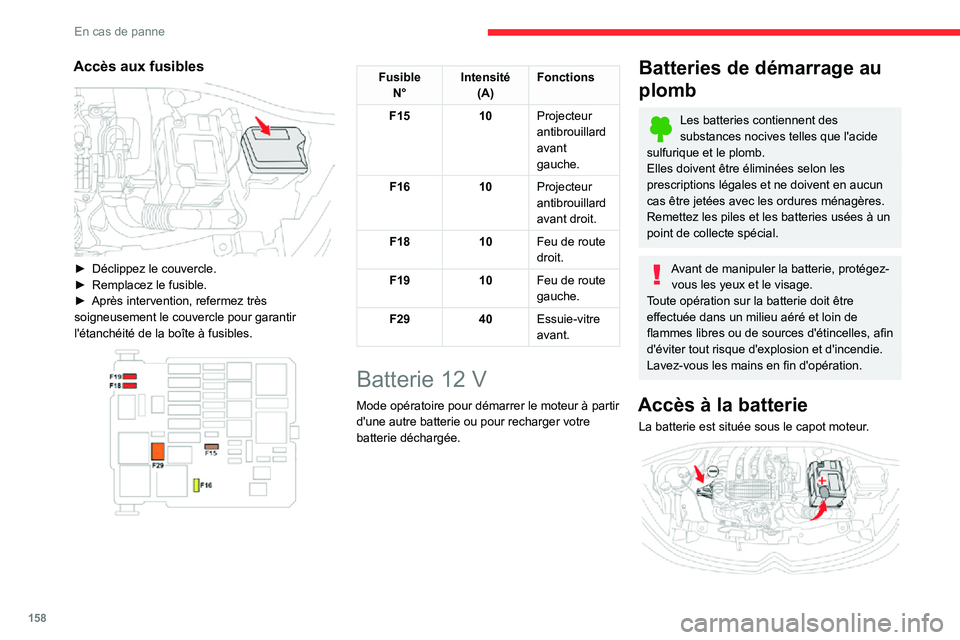

Accès aux fusibles

► Déclippez le couvercle.► Remplacez le fusible.► Après intervention, refermez très soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles.


FusibleN° Intensité
(A) Fonctions
F15 10Projecteur
antibrouillard
avant
gauche.
F16 10Projecteur
antibrouillard
avant droit.
F18 10Feu de route
droit.
F19 10Feu de route
gauche.
F29 40Essuie-vitre
avant.
Batterie 12 V
Mode opératoire pour démarrer le moteur à partir
d'une autre batterie ou pour recharger votre
batterie déchargée.
Batteries de démarrage au
plomb
Les batteries contiennent des substances nocives telles que l'acide
sulfurique et le plomb.
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en aucun
cas être jetées avec les ordures ménagères.
Remettez les piles et les batteries usées à un
point de collecte spécial.
Avant de manipuler la batterie, protégez- vous les yeux et le visage.
Toute opération sur la batterie doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles, afin
d'éviter tout risque d'explosion et d'incendie.
Lavez-vous les mains en fin d'opération.
Accès à la batterie
La batterie est située sous le capot moteur.
